1. 1

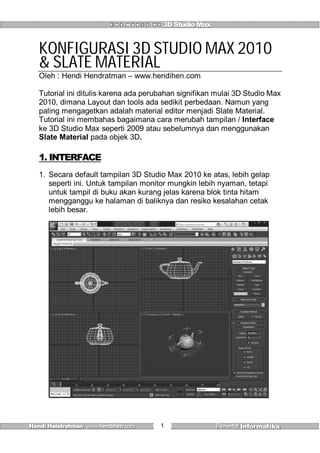

KONFIGURASI 3D STUDIO MAX 2010
& SLATE MATERIAL
Oleh : Hendi Hendratman – www.hendihen.com
Tutorial ini ditulis karena ada perubahan signifikan mulai 3D Studio Max
2010, dimana Layout dan tools ada sedikit perbedaan. Namun yang
paling mengagetkan adalah material editor menjadi Slate Material.
Tutorial ini membahas bagaimana cara merubah tampilan / Interface
ke 3D Studio Max seperti 2009 atau sebelumnya dan menggunakan
Slate Material pada objek 3D.
1. INTERFACE
1. Secara default tampilan 3D Studio Max 2010 ke atas, lebih gelap
seperti ini. Untuk tampilan monitor mungkin lebih nyaman, tetapi
untuk tampil di buku akan kurang jelas karena blok tinta hitam
mengganggu ke halaman di baliknya dan resiko kesalahan cetak
lebih besar.

2. 2

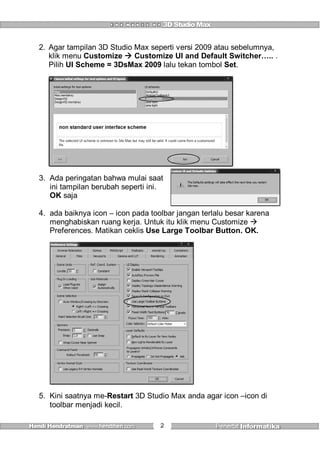

2. Agar tampilan 3D Studio Max seperti versi 2009 atau sebelumnya,
klik menu Customize  Customize UI and Default Switcher….. .
Pilih UI Scheme = 3DsMax 2009 lalu tekan tombol Set.
3. Ada peringatan bahwa mulai saat
ini tampilan berubah seperti ini.
OK saja
4. ada baiknya icon – icon pada toolbar jangan terlalu besar karena
menghabiskan ruang kerja. Untuk itu klik menu Customize 
Preferences. Matikan ceklis Use Large Toolbar Button. OK.
5. Kini saatnya me-Restart 3D Studio Max anda agar icon –icon di
toolbar menjadi kecil.

3. 3

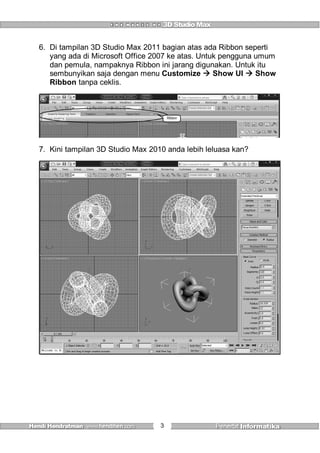

6. Di tampilan 3D Studio Max 2011 bagian atas ada Ribbon seperti
yang ada di Microsoft Office 2007 ke atas. Untuk pengguna umum
dan pemula, nampaknya Ribbon ini jarang digunakan. Untuk itu
sembunyikan saja dengan menu Customize  Show UI  Show
Ribbon tanpa ceklis.
Ribbon
7. Kini tampilan 3D Studio Max 2010 anda lebih leluasa kan?

4. 4
2. SLATE MATERIAL
Jika pada 3D Studio Max versi 2009 atau
sebelumnya, jika buka menu Rendering 
Material Editor atau M di Keyboard, akan
langsung tampil seperti gambar kanan.
1. Sejak 3D Studio Max 2010, menu
Rendering  Material Editor ada
pilihan Compact Material Editor
dan Slate Material Editor. Kita pilih
saja Slate Material Editor karena
Compact Material Editor pasti anda
sudah tidak asing lagi.
2. Ini tampilan Slate Material Editor yang membingungkan pemakai 3D
Studio Max terdahulu. Terdapat 4 panel, namun yang utama adalah
panel View1.

5. 5

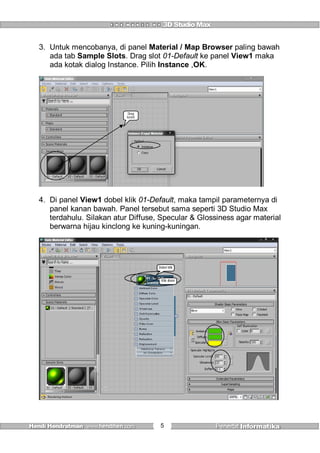

3. Untuk mencobanya, di panel Material / Map Browser paling bawah
ada tab Sample Slots. Drag slot 01-Default ke panel View1 maka
ada kotak dialog Instance. Pilih Instance ,OK.
Drag
kesini
4. Di panel View1 dobel klik 01-Default, maka tampil parameternya di
panel kanan bawah. Panel tersebut sama seperti 3D Studio Max
terdahulu. Silakan atur Diffuse, Specular & Glossiness agar material
berwarna hijau kinclong ke kuning-kuningan.
Dobel klik
Klik disini

6. 6
5. Pastikan salah satu objek aktif /
terseleksi.
6. Untuk menerapkan pada objek
tersebut, bisa klik kanan pada
material 01-Default Standard lalu
pilih menu Assign to Selection.
Atau lebih mudah dengan icon
Assign to Selection di toolbar.
Assign Material
to Selection
Klik kanan
7. Hasilnya teko kini berwarna hijau
kinclong kekuningan. Sudah lebih
paham, bukan?
8. Kini bagian yang penting. Di panel Material / Map Browser, buka
tab Maps lalu drag Marble ke bulatan kiri Diffuse Color. Maka ada
2 cabang Map#4 (Marble) dan Controller Bezier Float.

7. 7
Drag
kesini

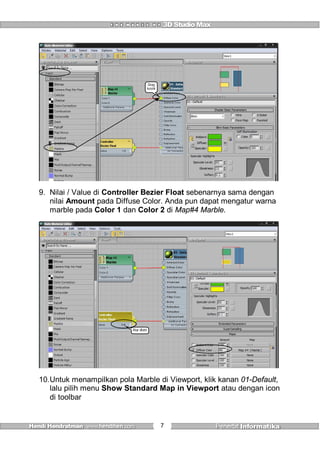

9. Nilai / Value di Controller Bezier Float sebenarnya sama dengan
nilai Amount pada Diffuse Color. Anda pun dapat mengatur warna
marble pada Color 1 dan Color 2 di Map#4 Marble.
Atur disini
10.Untuk menampilkan pola Marble di Viewport, klik kanan 01-Default,
lalu pilih menu Show Standard Map in Viewport atau dengan icon
di toolbar

8. 8

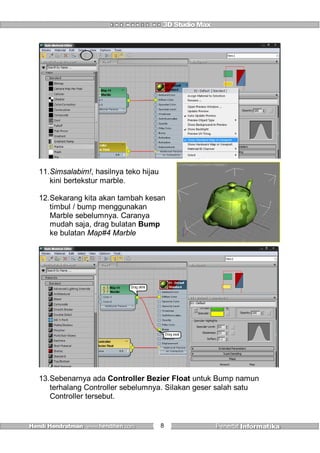

11.Simsalabim!, hasilnya teko hijau
kini bertekstur marble.
12.Sekarang kita akan tambah kesan
timbul / bump menggunakan
Marble sebelumnya. Caranya
mudah saja, drag bulatan Bump
ke bulatan Map#4 Marble
Drag awal
Drag akhir
13.Sebenarnya ada Controller Bezier Float untuk Bump namun
terhalang Controller sebelumnya. Silakan geser salah satu
Controller tersebut.

9. 9
Drag
kesini

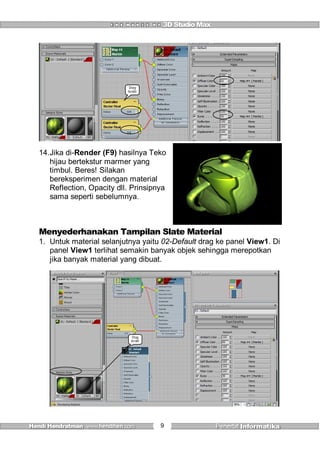

14.Jika di-Render (F9) hasilnya Teko
hijau bertekstur marmer yang
timbul. Beres! Silakan
bereksperimen dengan material
Reflection, Opacity dll. Prinsipnya
sama seperti sebelumnya.
Menyederhanakan Tampilan Slate Material
1. Untuk material selanjutnya yaitu 02-Default drag ke panel View1. Di
panel View1 terlihat semakin banyak objek sehingga merepotkan
jika banyak material yang dibuat.
Drag
kesini

10. 10

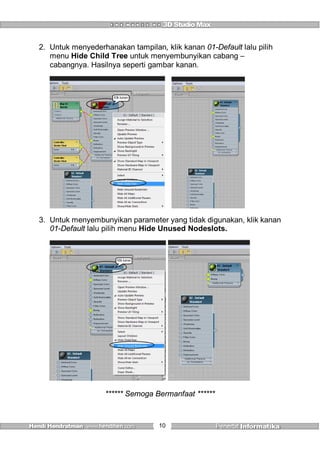

2. Untuk menyederhanakan tampilan, klik kanan 01-Default lalu pilih
menu Hide Child Tree untuk menyembunyikan cabang –
cabangnya. Hasilnya seperti gambar kanan.
Klik kanan
3. Untuk menyembunyikan parameter yang tidak digunakan, klik kanan
01-Default lalu pilih menu Hide Unused Nodeslots.
Klik kanan
****** Semoga Bermanfaat ******
