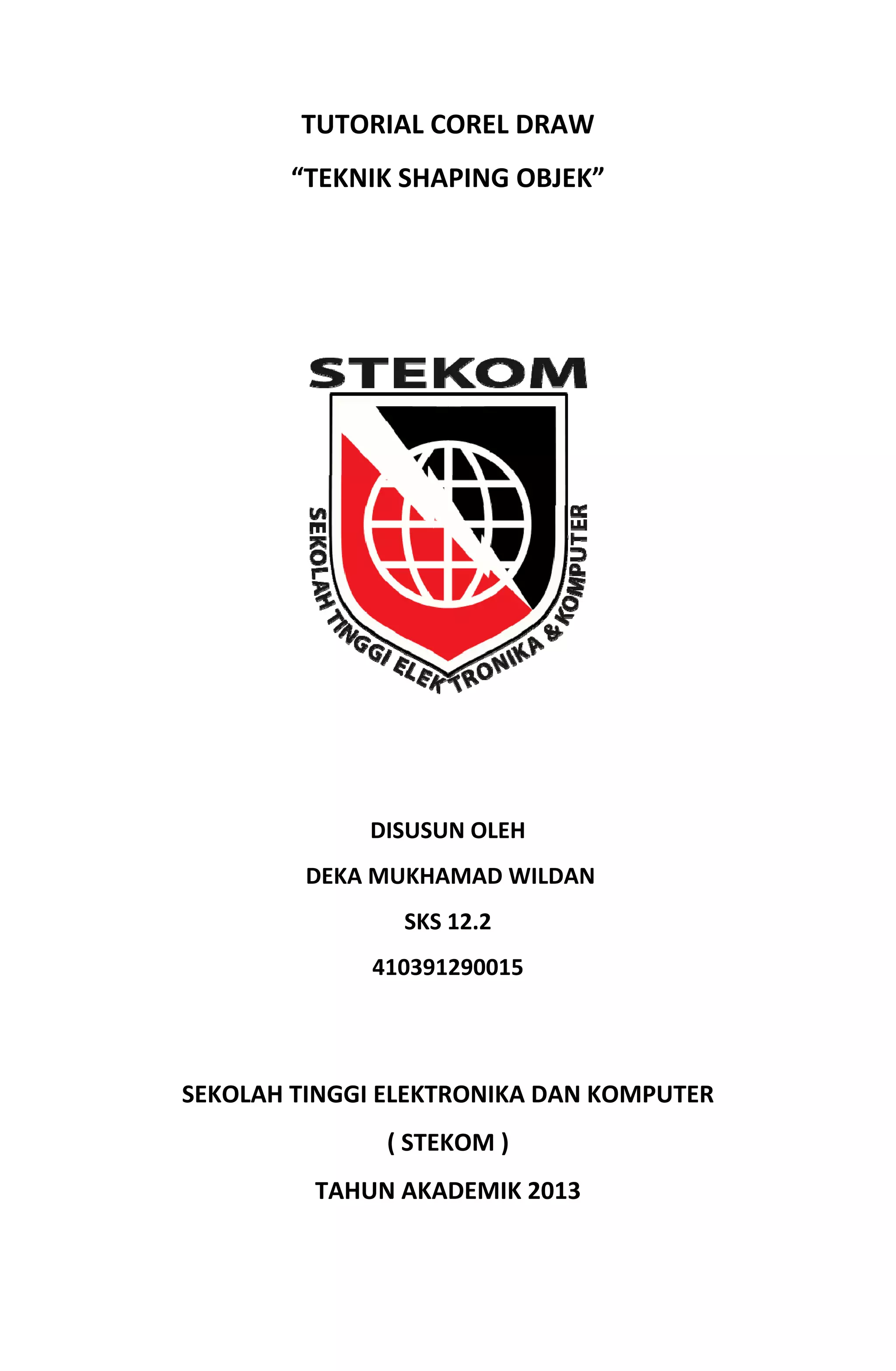

1. TUTORIAL COREL DRAW
“TEKNIK SHAPING OBJEK”
DISUSUN OLEH
DEKA MUKHAMAD WILDAN
SKS 12.2
410391290015
SEKOLAH TINGGI ELEKTRONIKA DAN KOMPUTER
( STEKOM )
TAHUN AKADEMIK 2013

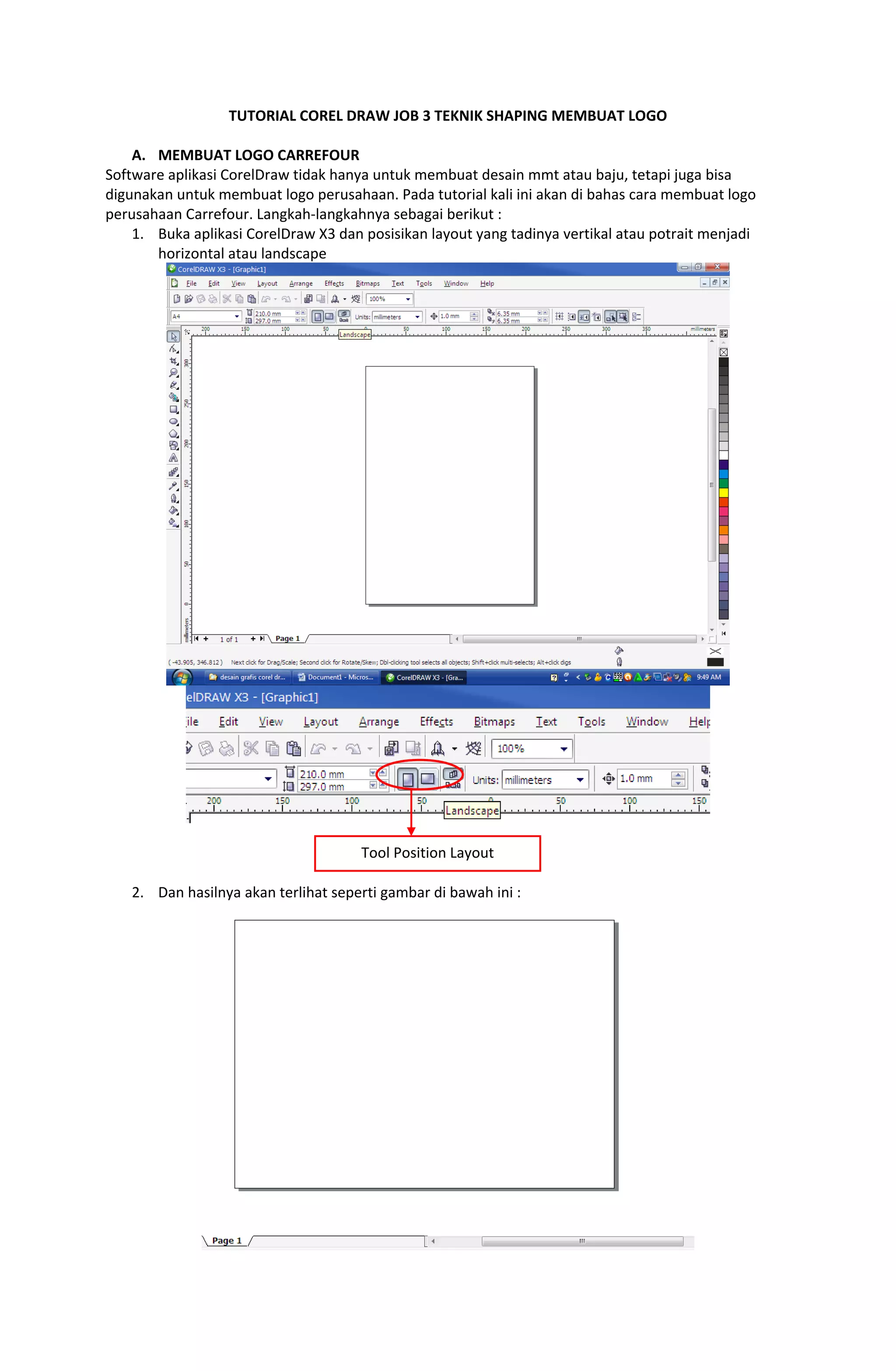

2. TUTORIAL COREL DRAW JOB 3 TEKNIK SHAPING MEMBUAT LOGO
A. MEMBUAT LOGO CARREFOUR
Software aplikasi CorelDraw tidak hanya untuk membuat desain mmt atau baju, tetapi juga bisa
digunakan untuk membuat logo perusahaan. Pada tutorial kali ini akan di bahas cara membuat logo
perusahaan Carrefour. Langkah‐langkahnya sebagai berikut :
1. Buka aplikasi CorelDraw X3 dan posisikan layout yang tadinya vertikal atau potrait menjadi
horizontal atau landscape
Tool Position Layout
2. Dan hasilnya akan terlihat seperti gambar di bawah ini :

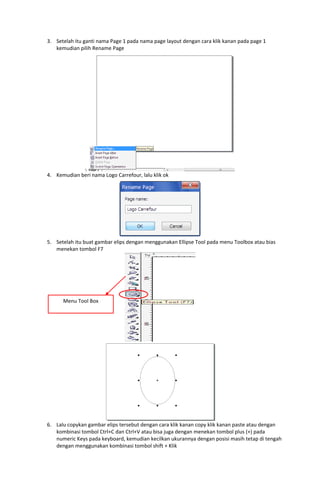

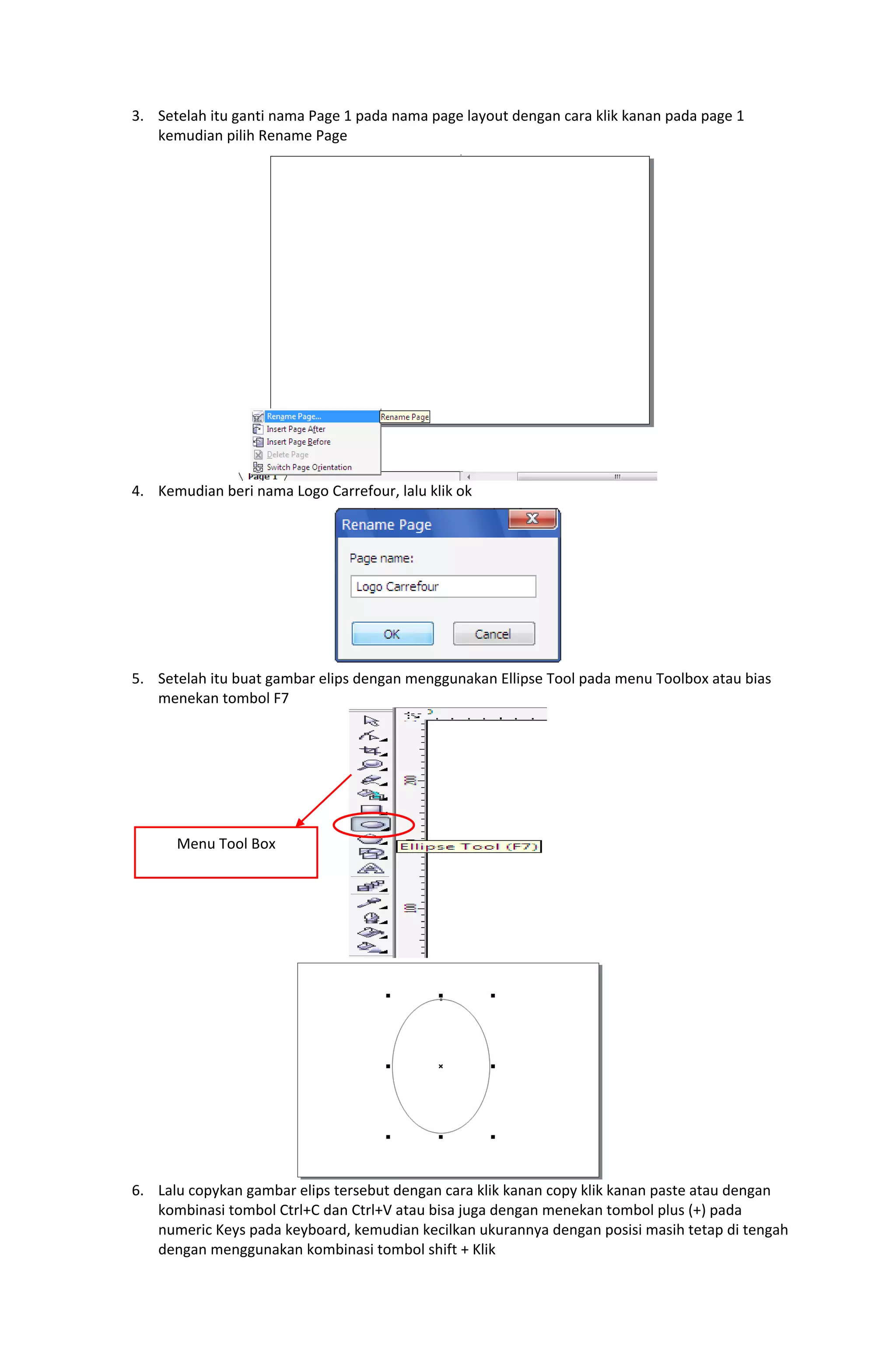

3. 3. Setelah itu ganti nama Page 1 pada nama page layout dengan cara klik kanan pada page 1
kemudian pilih Rename Page
4. Kemudian beri nama Logo Carrefour, lalu klik ok
5. Setelah itu buat gambar elips dengan menggunakan Ellipse Tool pada menu Toolbox atau bias
menekan tombol F7
Menu Tool Box
6. Lalu copykan gambar elips tersebut dengan cara klik kanan copy klik kanan paste atau dengan
kombinasi tombol Ctrl+C dan Ctrl+V atau bisa juga dengan menekan tombol plus (+) pada
numeric Keys pada keyboard, kemudian kecilkan ukurannya dengan posisi masih tetap di tengah
dengan menggunakan kombinasi tombol shift + Klik

4.

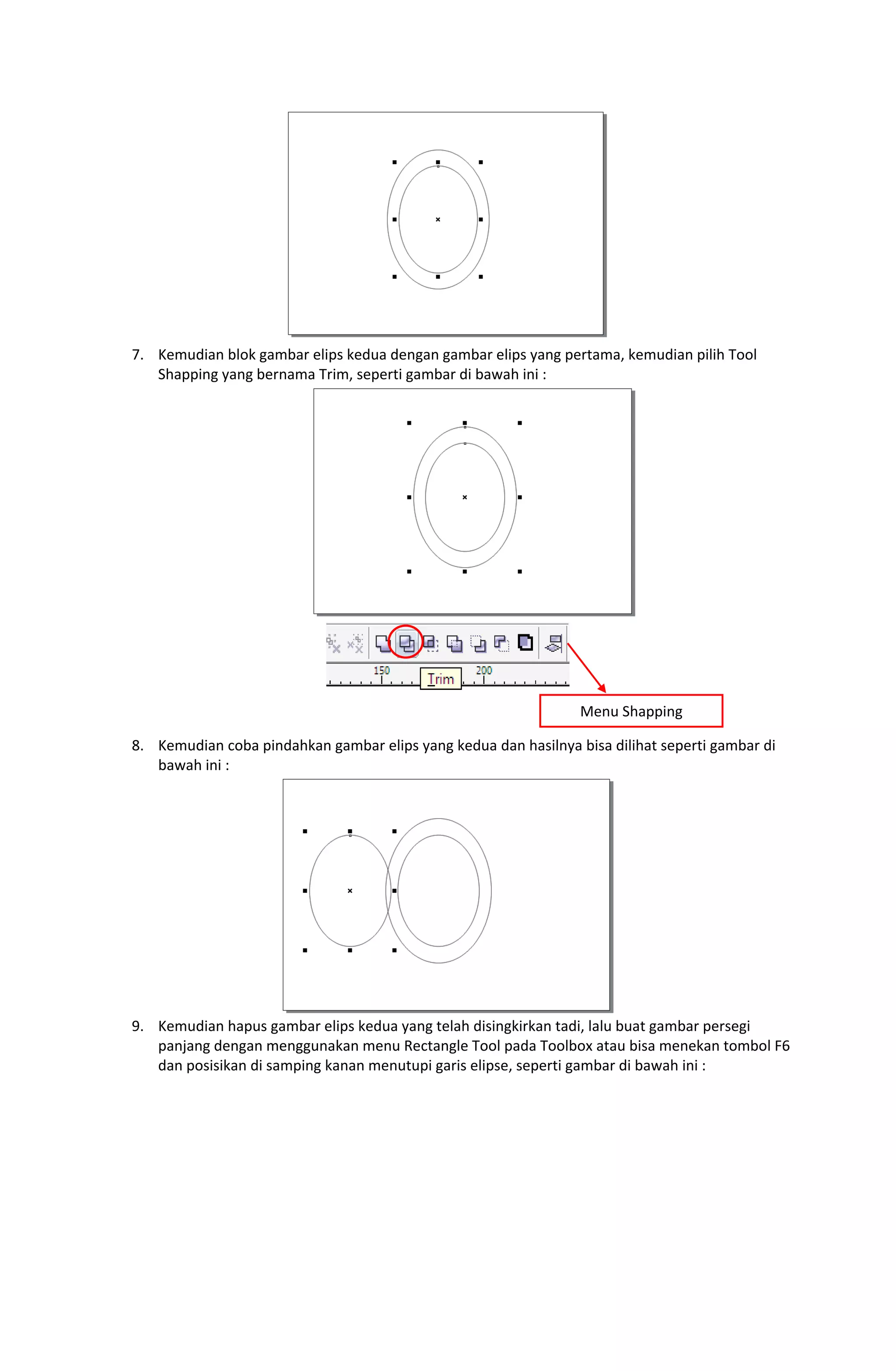

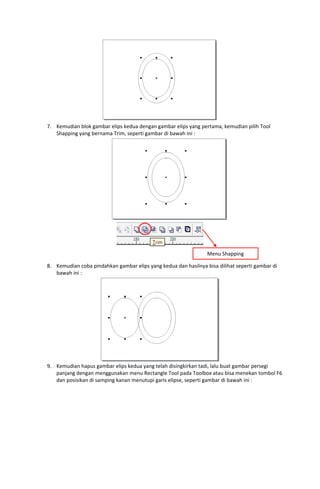

7. Kemudian blok gambar elips kedua dengan gambar elips yang pertama, kemudian pilih Tool
Shapping yang bernama Trim, seperti gambar di bawah ini :
Menu Shapping
8. Kemudian coba pindahkan gambar elips yang kedua dan hasilnya bisa dilihat seperti gambar di
bawah ini :
9. Kemudian hapus gambar elips kedua yang telah disingkirkan tadi, lalu buat gambar persegi
panjang dengan menggunakan menu Rectangle Tool pada Toolbox atau bisa menekan tombol F6
dan posisikan di samping kanan menutupi garis elipse, seperti gambar di bawah ini :

5.

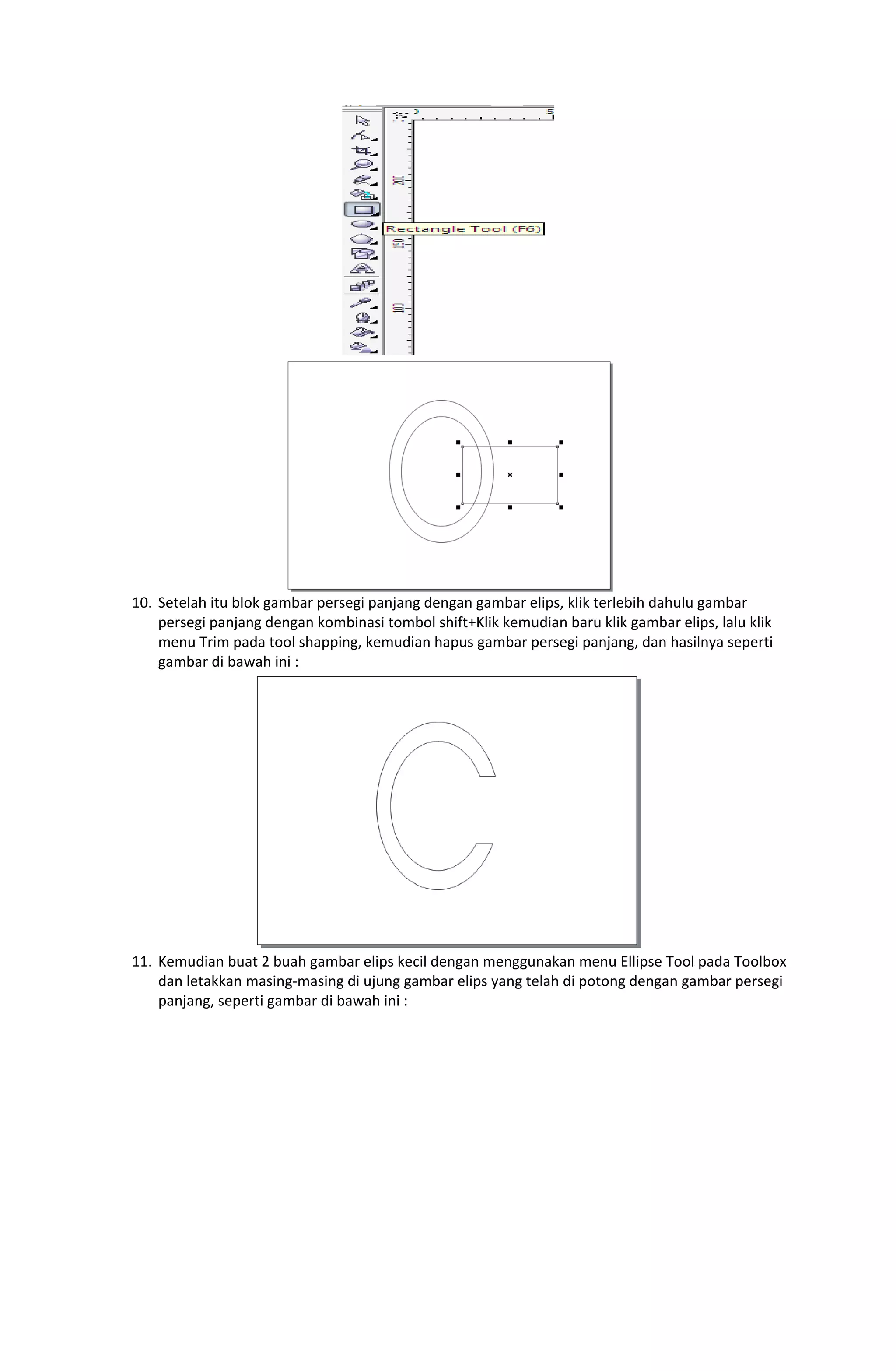

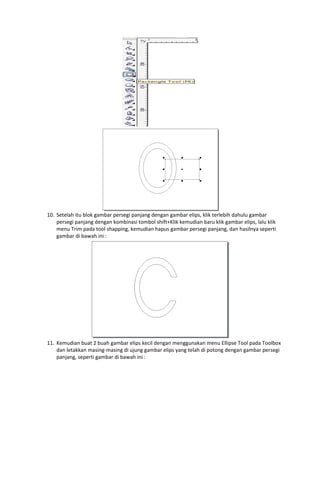

10. Setelah itu blok gambar persegi panjang dengan gambar elips, klik terlebih dahulu gambar
persegi panjang dengan kombinasi tombol shift+Klik kemudian baru klik gambar elips, lalu klik
menu Trim pada tool shapping, kemudian hapus gambar persegi panjang, dan hasilnya seperti
gambar di bawah ini :
11. Kemudian buat 2 buah gambar elips kecil dengan menggunakan menu Ellipse Tool pada Toolbox
dan letakkan masing‐masing di ujung gambar elips yang telah di potong dengan gambar persegi
panjang, seperti gambar di bawah ini :

6.

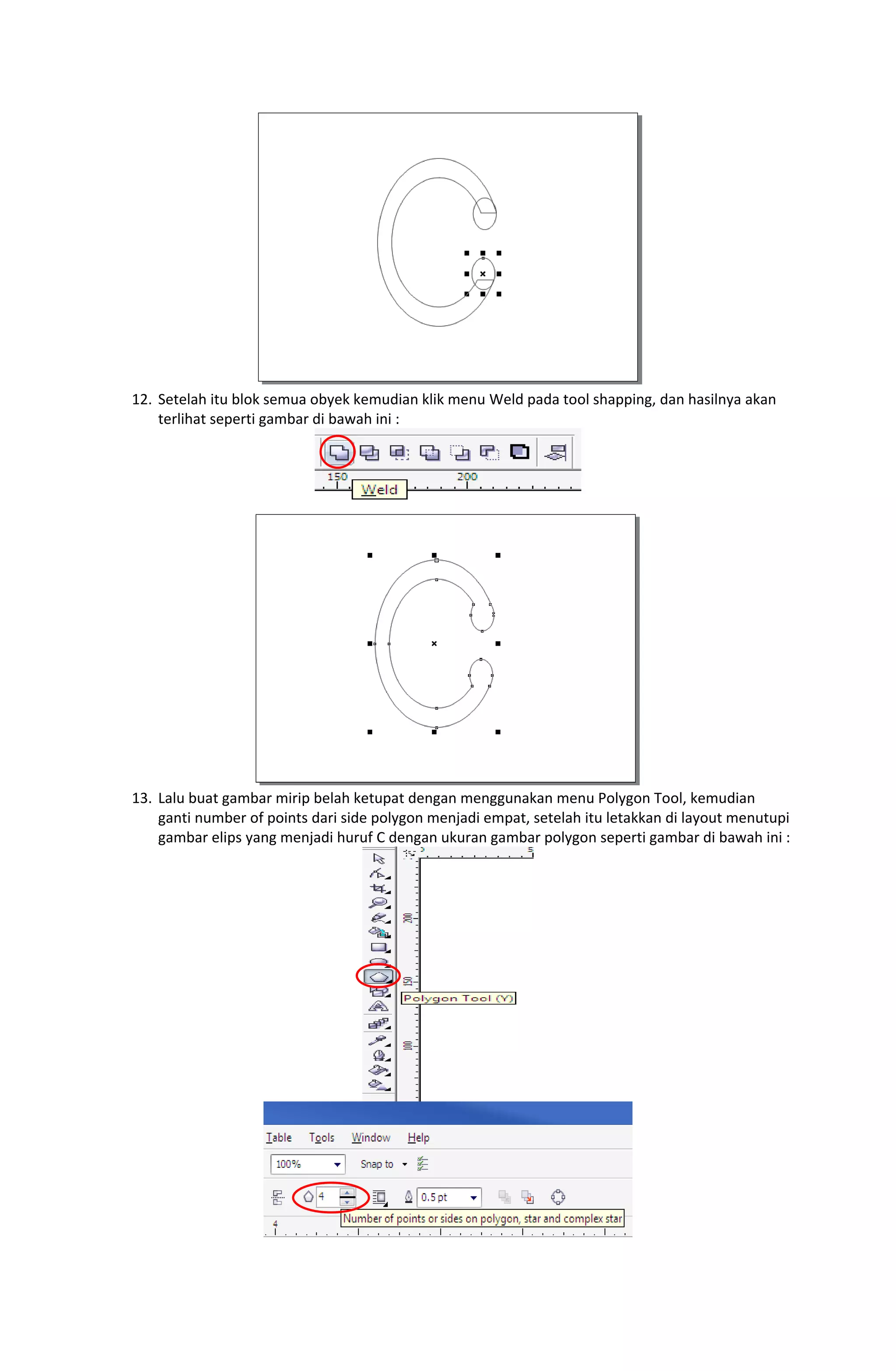

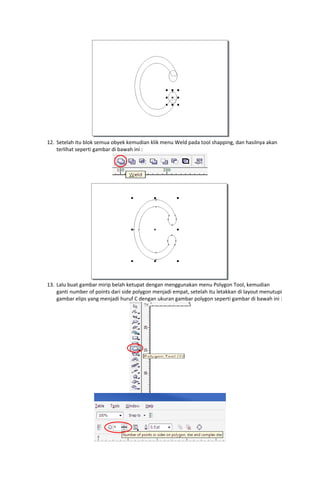

12. Setelah itu blok semua obyek kemudian klik menu Weld pada tool shapping, dan hasilnya akan
terlihat seperti gambar di bawah ini :
13. Lalu buat gambar mirip belah ketupat dengan menggunakan menu Polygon Tool, kemudian
ganti number of points dari side polygon menjadi empat, setelah itu letakkan di layout menutupi
gambar elips yang menjadi huruf C dengan ukuran gambar polygon seperti gambar di bawah ini :

7.

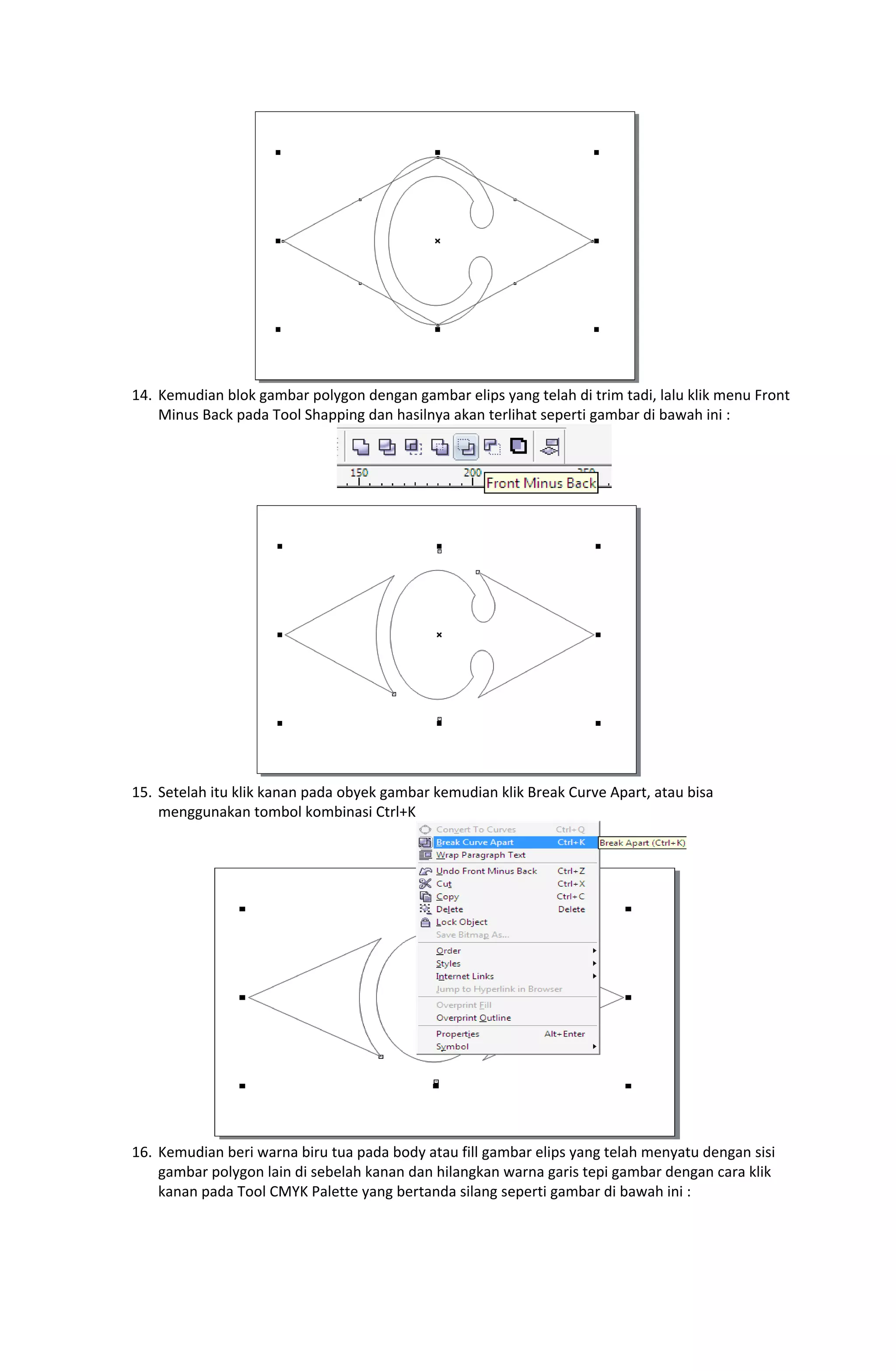

14. Kemudian blok gambar polygon dengan gambar elips yang telah di trim tadi, lalu klik menu Front
Minus Back pada Tool Shapping dan hasilnya akan terlihat seperti gambar di bawah ini :
15. Setelah itu klik kanan pada obyek gambar kemudian klik Break Curve Apart, atau bisa
menggunakan tombol kombinasi Ctrl+K
16. Kemudian beri warna biru tua pada body atau fill gambar elips yang telah menyatu dengan sisi
gambar polygon lain di sebelah kanan dan hilangkan warna garis tepi gambar dengan cara klik
kanan pada Tool CMYK Palette yang bertanda silang seperti gambar di bawah ini :

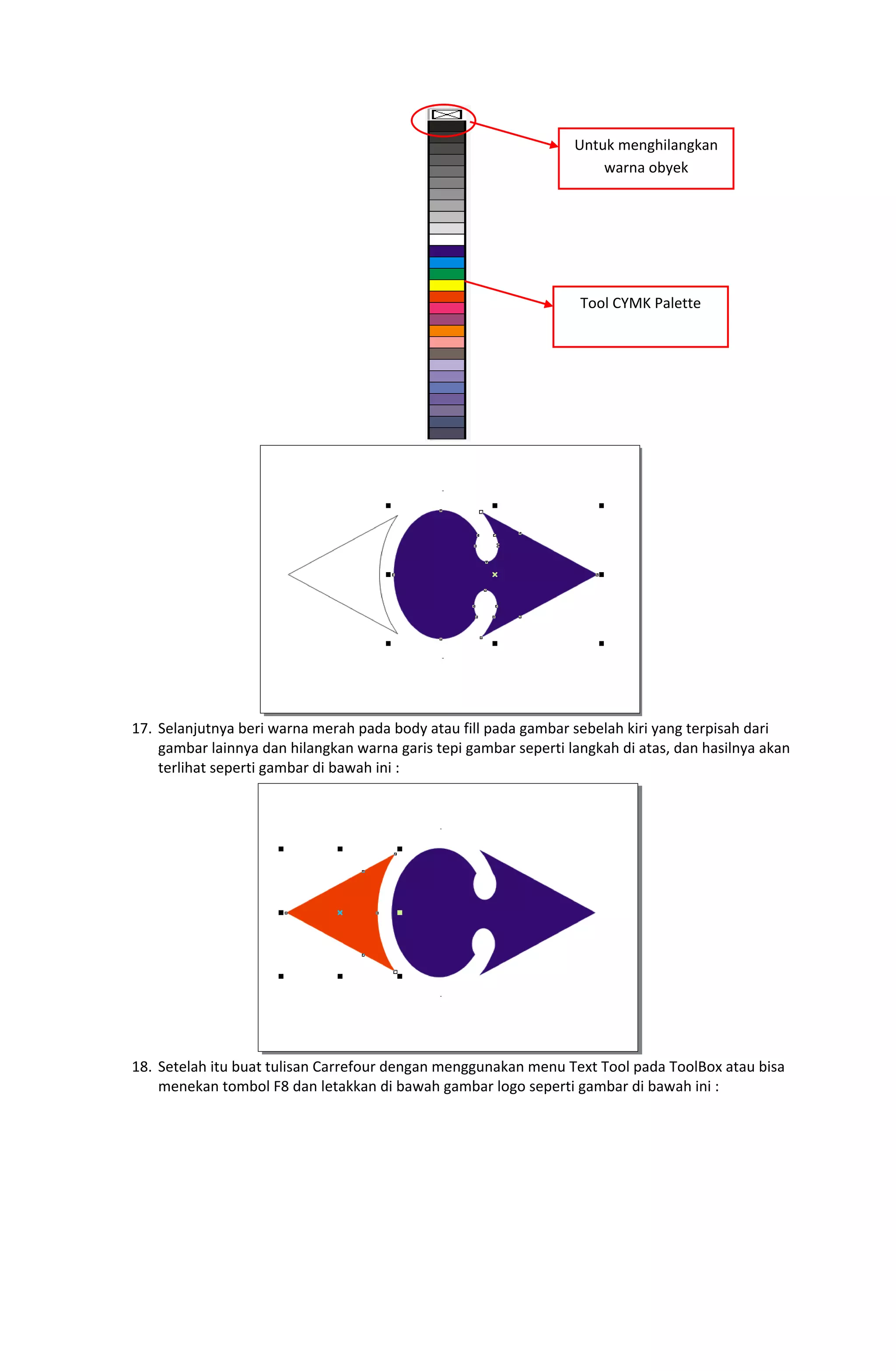

8. Untuk menghilangkan
warna obyek
Tool CYMK Palette
17. Selanjutnya beri warna merah pada body atau fill pada gambar sebelah kiri yang terpisah dari
gambar lainnya dan hilangkan warna garis tepi gambar seperti langkah di atas, dan hasilnya akan
terlihat seperti gambar di bawah ini :

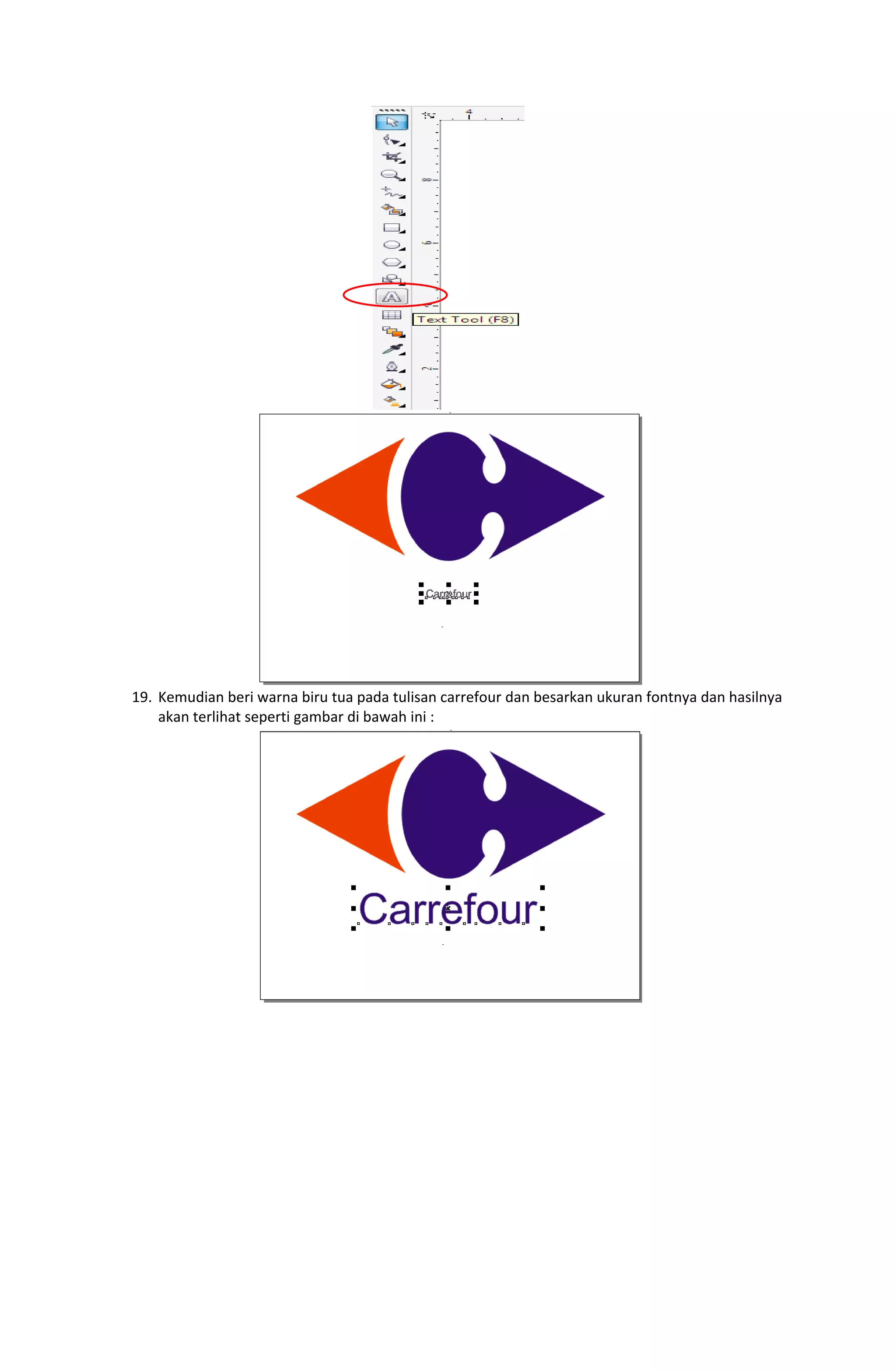

18. Setelah itu buat tulisan Carrefour dengan menggunakan menu Text Tool pada ToolBox atau bisa
menekan tombol F8 dan letakkan di bawah gambar logo seperti gambar di bawah ini :

9.

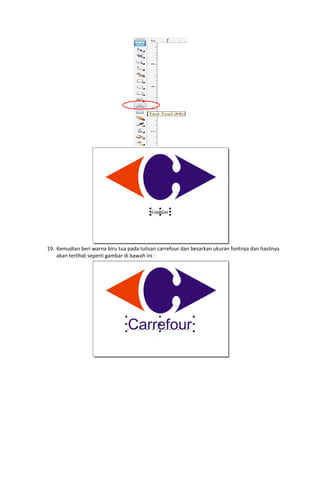

19. Kemudian beri warna biru tua pada tulisan carrefour dan besarkan ukuran fontnya dan hasilnya
akan terlihat seperti gambar di bawah ini :

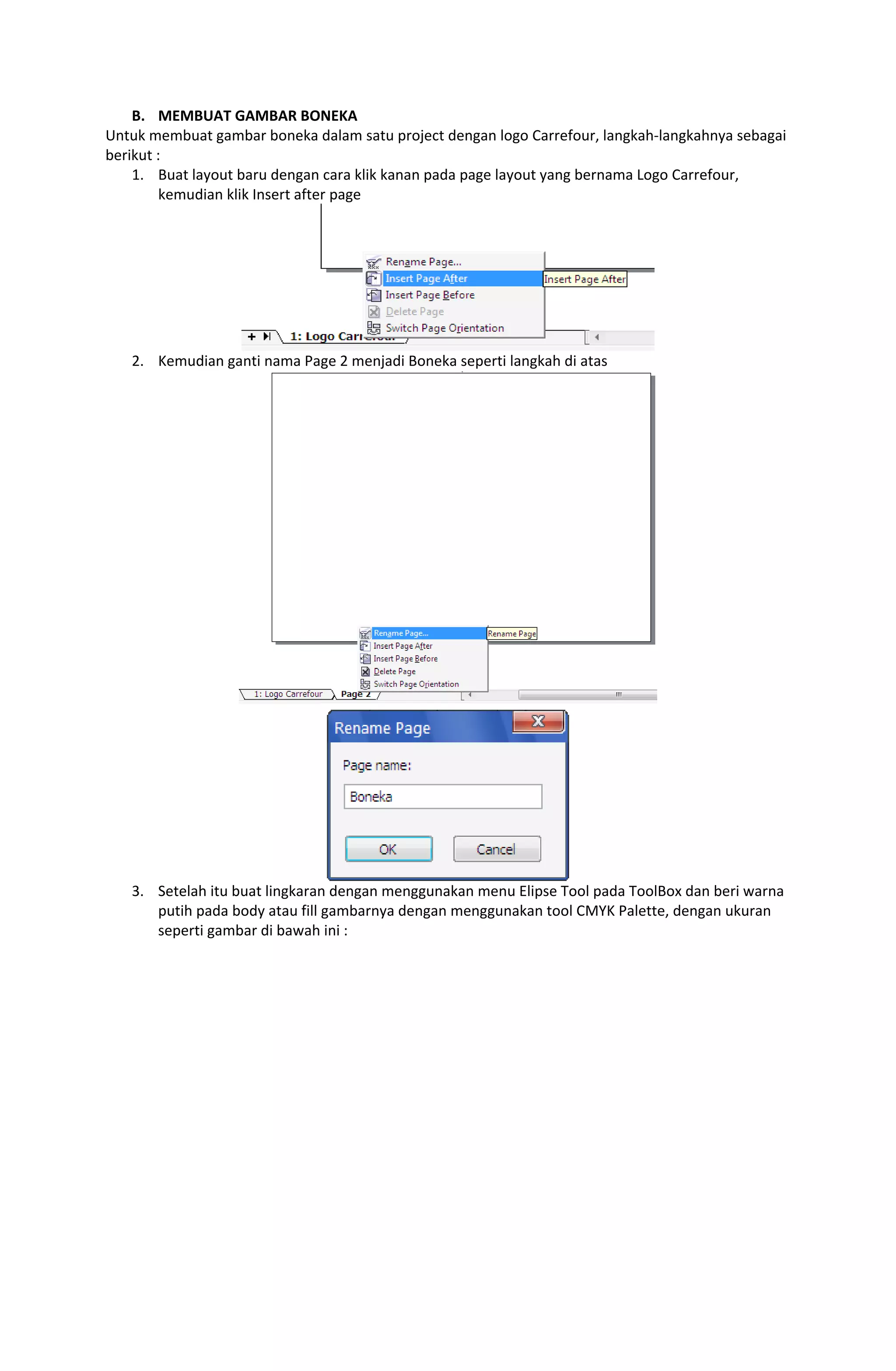

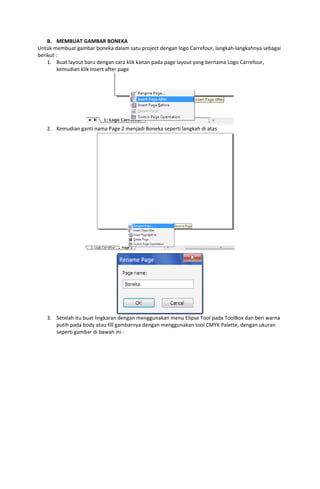

10. B. MEMBUAT GAMBAR BONEKA
Untuk membuat gambar boneka dalam satu project dengan logo Carrefour, langkah‐langkahnya sebagai
berikut :
1. Buat layout baru dengan cara klik kanan pada page layout yang bernama Logo Carrefour,
kemudian klik Insert after page
2. Kemudian ganti nama Page 2 menjadi Boneka seperti langkah di atas
3. Setelah itu buat lingkaran dengan menggunakan menu Elipse Tool pada ToolBox dan beri warna
putih pada body atau fill gambarnya dengan menggunakan tool CMYK Palette, dengan ukuran
seperti gambar di bawah ini :

11.

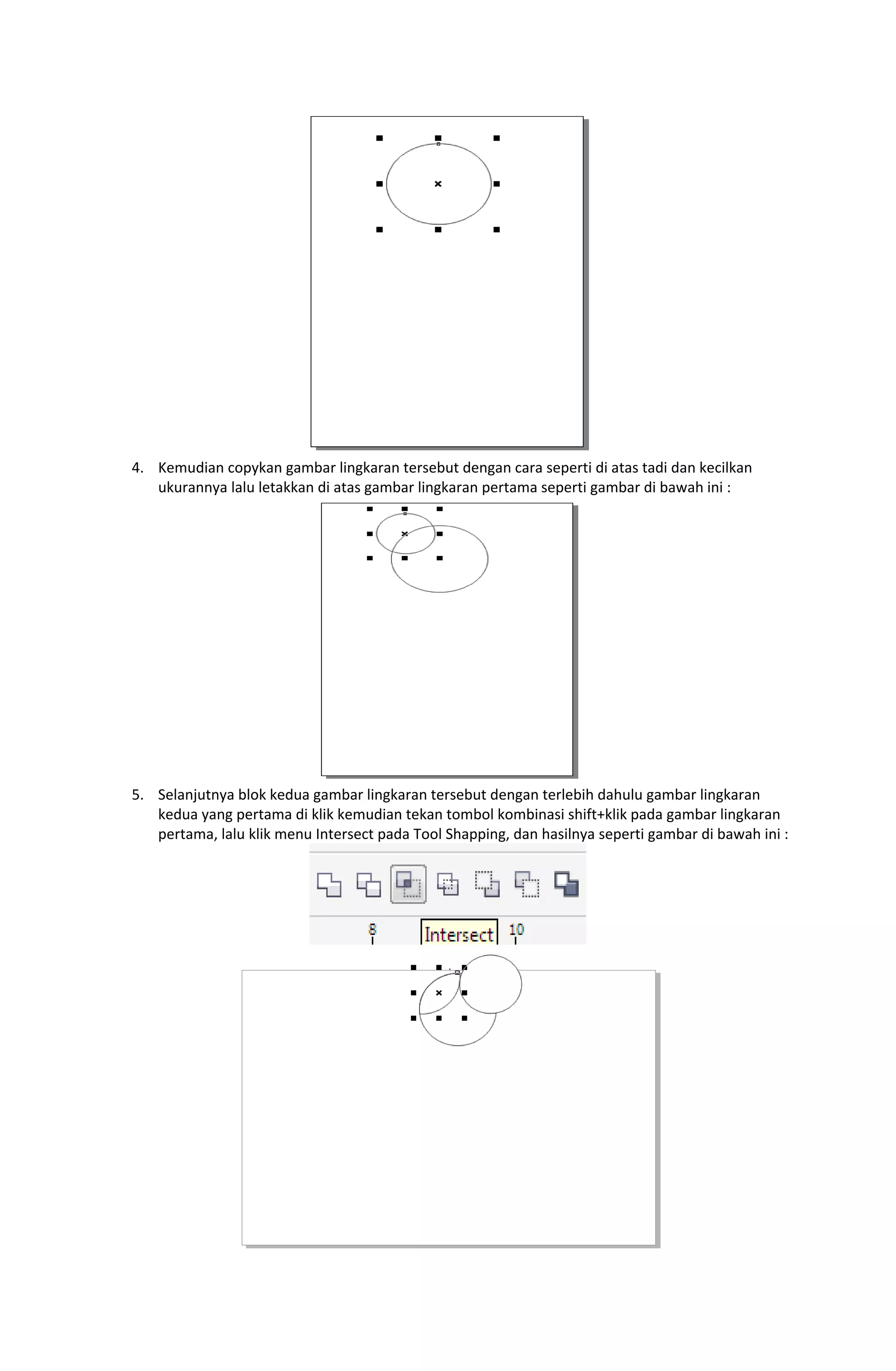

4. Kemudian copykan gambar lingkaran tersebut dengan cara seperti di atas tadi dan kecilkan
ukurannya lalu letakkan di atas gambar lingkaran pertama seperti gambar di bawah ini :
5. Selanjutnya blok kedua gambar lingkaran tersebut dengan terlebih dahulu gambar lingkaran
kedua yang pertama di klik kemudian tekan tombol kombinasi shift+klik pada gambar lingkaran
pertama, lalu klik menu Intersect pada Tool Shapping, dan hasilnya seperti gambar di bawah ini :

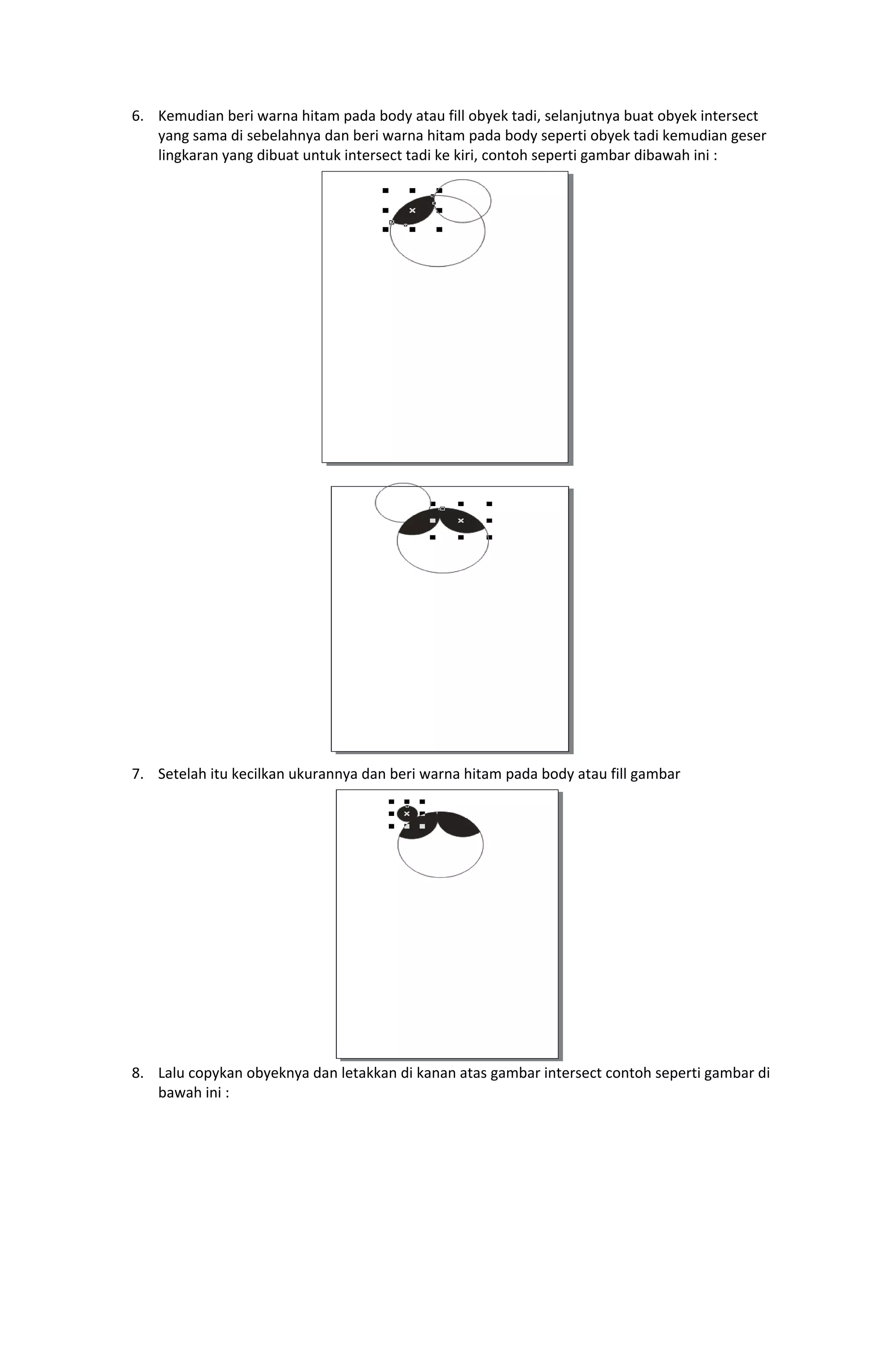

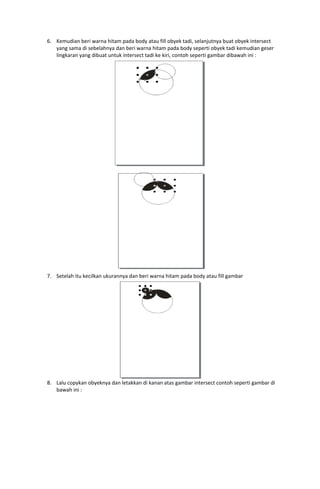

12. 6. Kemudian beri warna hitam pada body atau fill obyek tadi, selanjutnya buat obyek intersect
yang sama di sebelahnya dan beri warna hitam pada body seperti obyek tadi kemudian geser
lingkaran yang dibuat untuk intersect tadi ke kiri, contoh seperti gambar dibawah ini :
7. Setelah itu kecilkan ukurannya dan beri warna hitam pada body atau fill gambar
8. Lalu copykan obyeknya dan letakkan di kanan atas gambar intersect contoh seperti gambar di
bawah ini :

13.

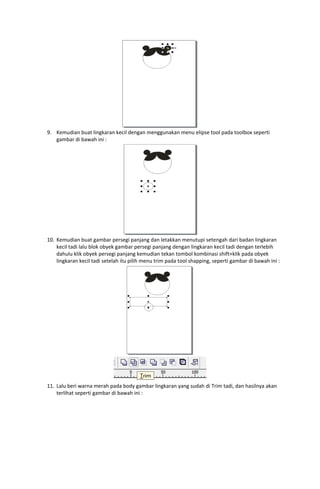

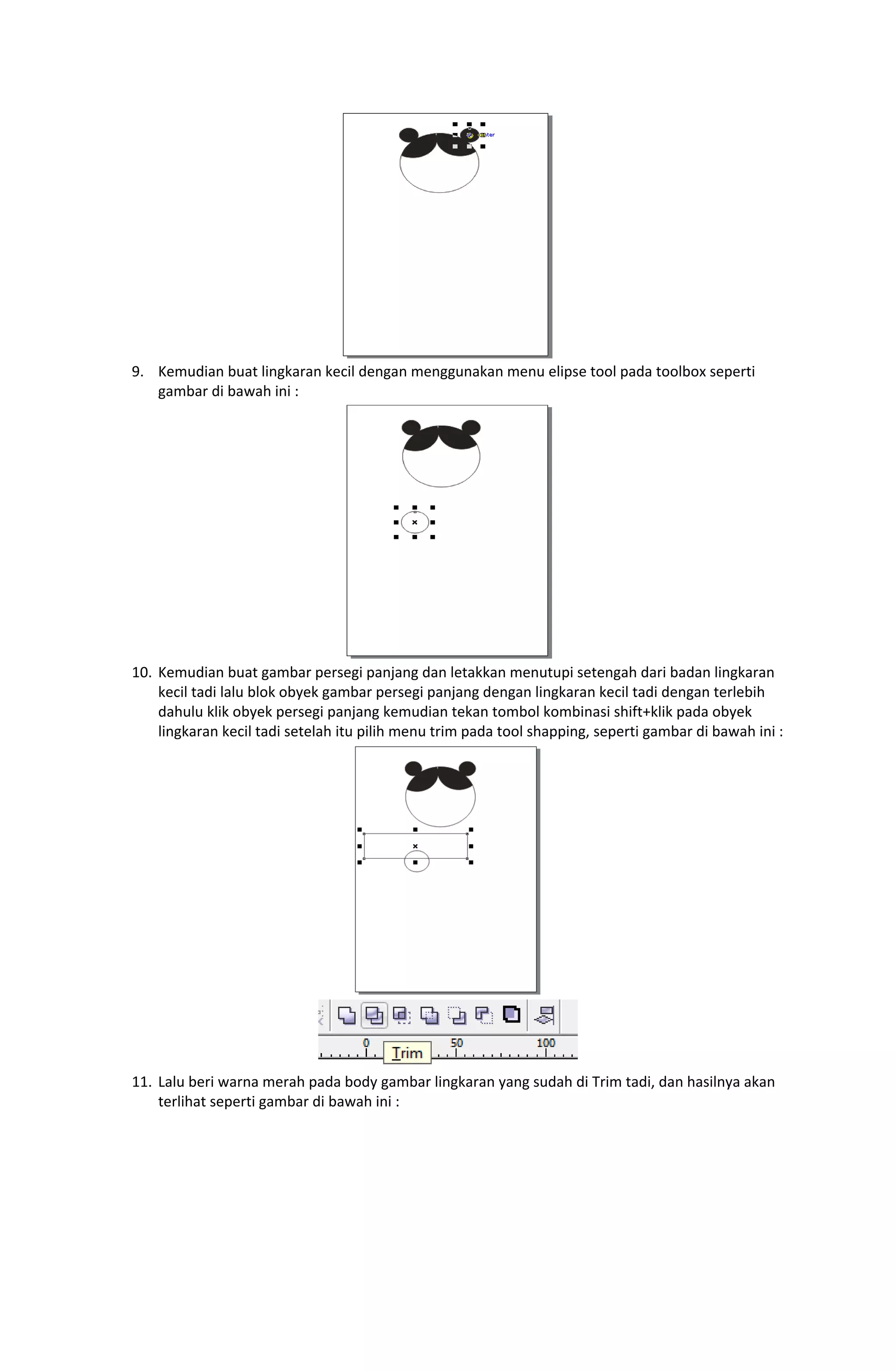

9. Kemudian buat lingkaran kecil dengan menggunakan menu elipse tool pada toolbox seperti
gambar di bawah ini :
10. Kemudian buat gambar persegi panjang dan letakkan menutupi setengah dari badan lingkaran
kecil tadi lalu blok obyek gambar persegi panjang dengan lingkaran kecil tadi dengan terlebih
dahulu klik obyek persegi panjang kemudian tekan tombol kombinasi shift+klik pada obyek
lingkaran kecil tadi setelah itu pilih menu trim pada tool shapping, seperti gambar di bawah ini :
11. Lalu beri warna merah pada body gambar lingkaran yang sudah di Trim tadi, dan hasilnya akan
terlihat seperti gambar di bawah ini :

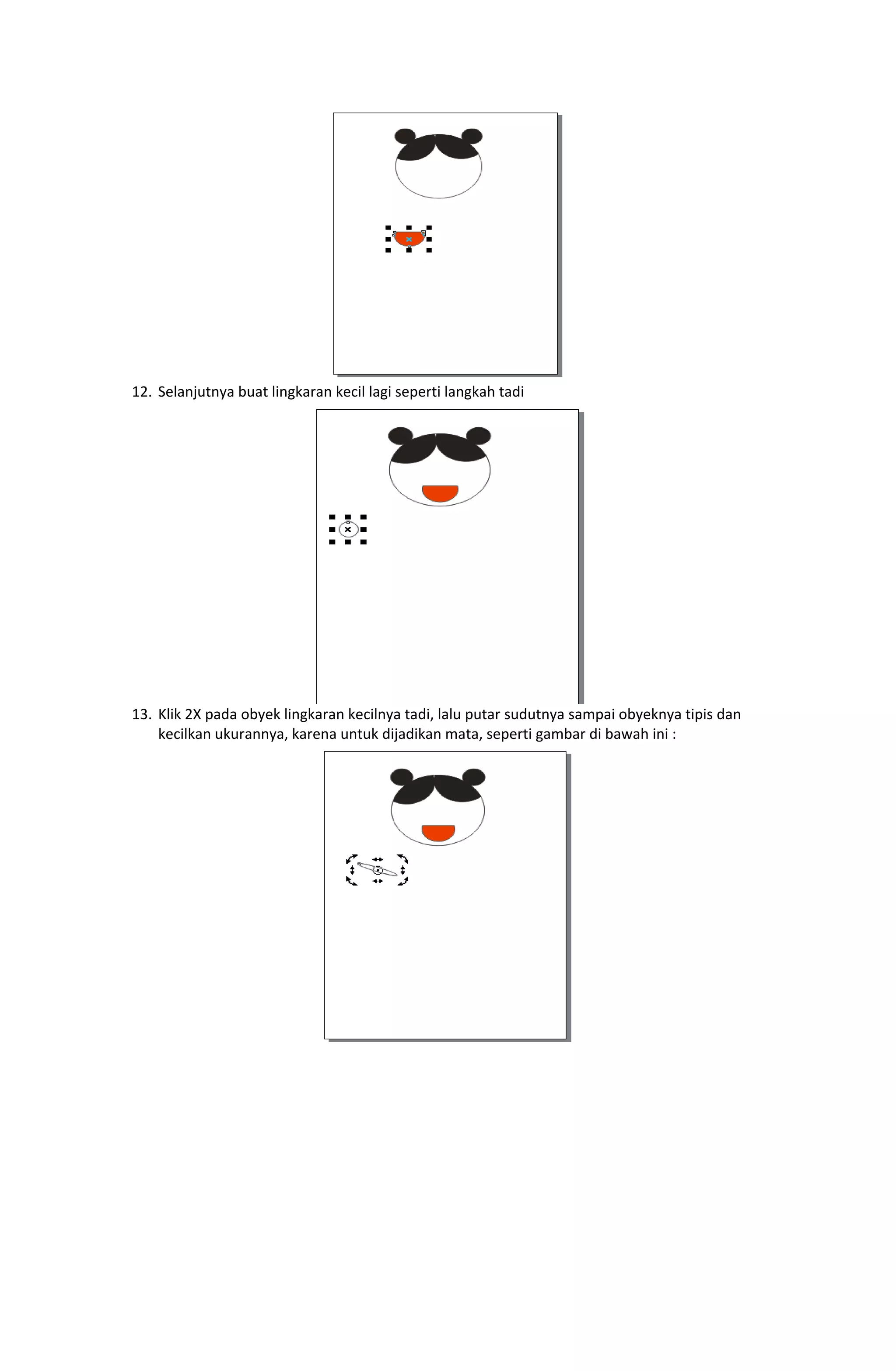

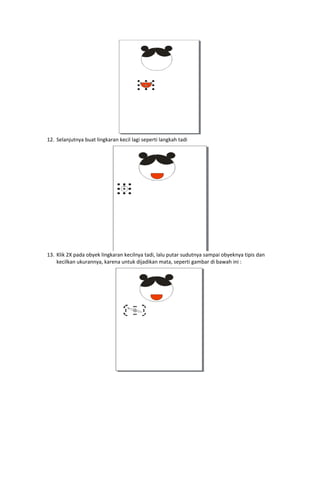

14. 12. Selanjutnya buat lingkaran kecil lagi seperti langkah tadi
13. Klik 2X pada obyek lingkaran kecilnya tadi, lalu putar sudutnya sampai obyeknya tipis dan
kecilkan ukurannya, karena untuk dijadikan mata, seperti gambar di bawah ini :

15.

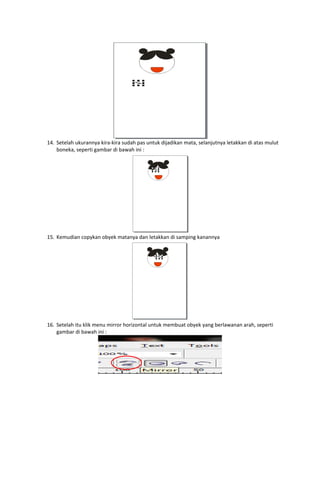

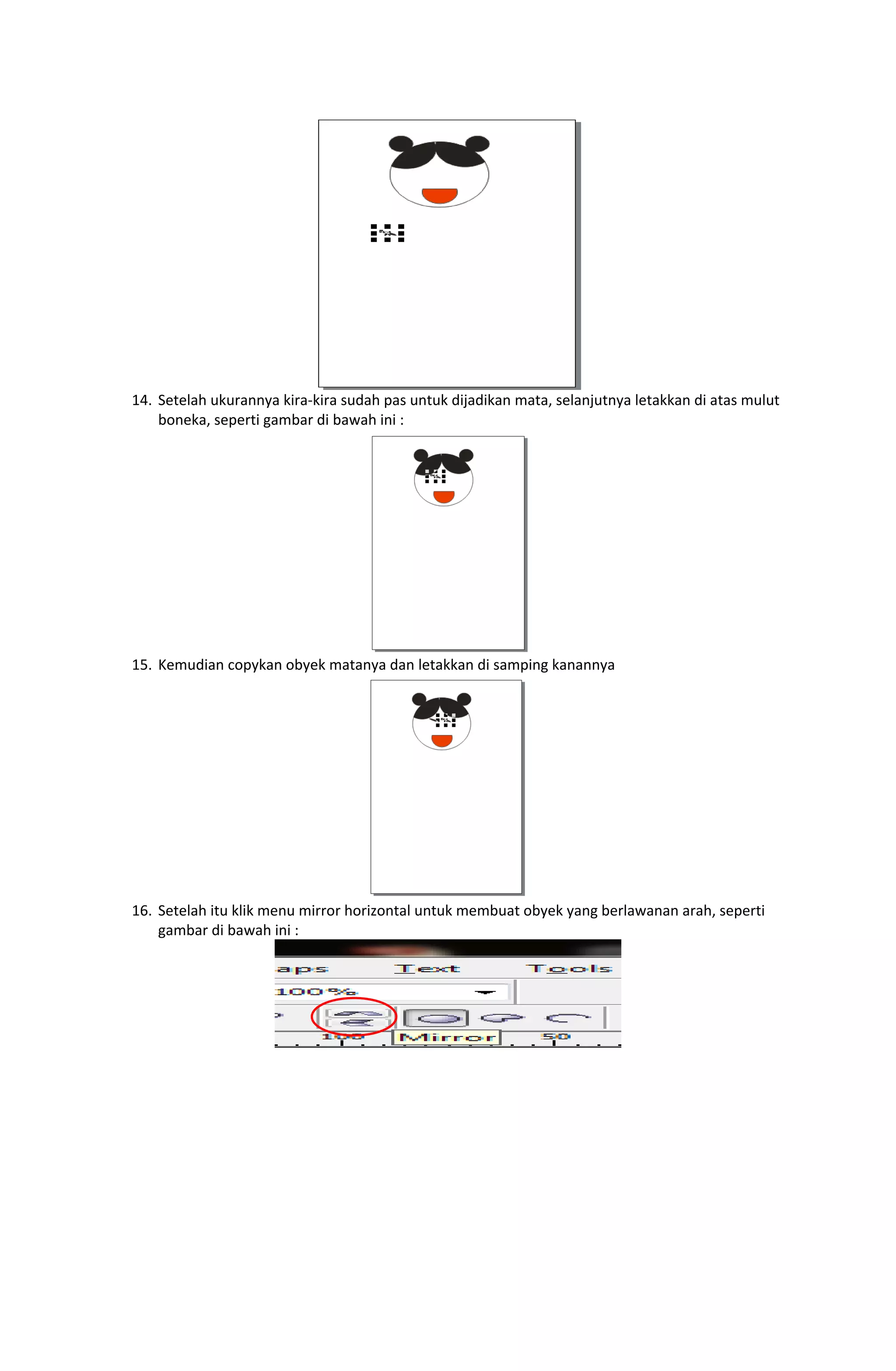

14. Setelah ukurannya kira‐kira sudah pas untuk dijadikan mata, selanjutnya letakkan di atas mulut
boneka, seperti gambar di bawah ini :
15. Kemudian copykan obyek matanya dan letakkan di samping kanannya
16. Setelah itu klik menu mirror horizontal untuk membuat obyek yang berlawanan arah, seperti
gambar di bawah ini :

16.

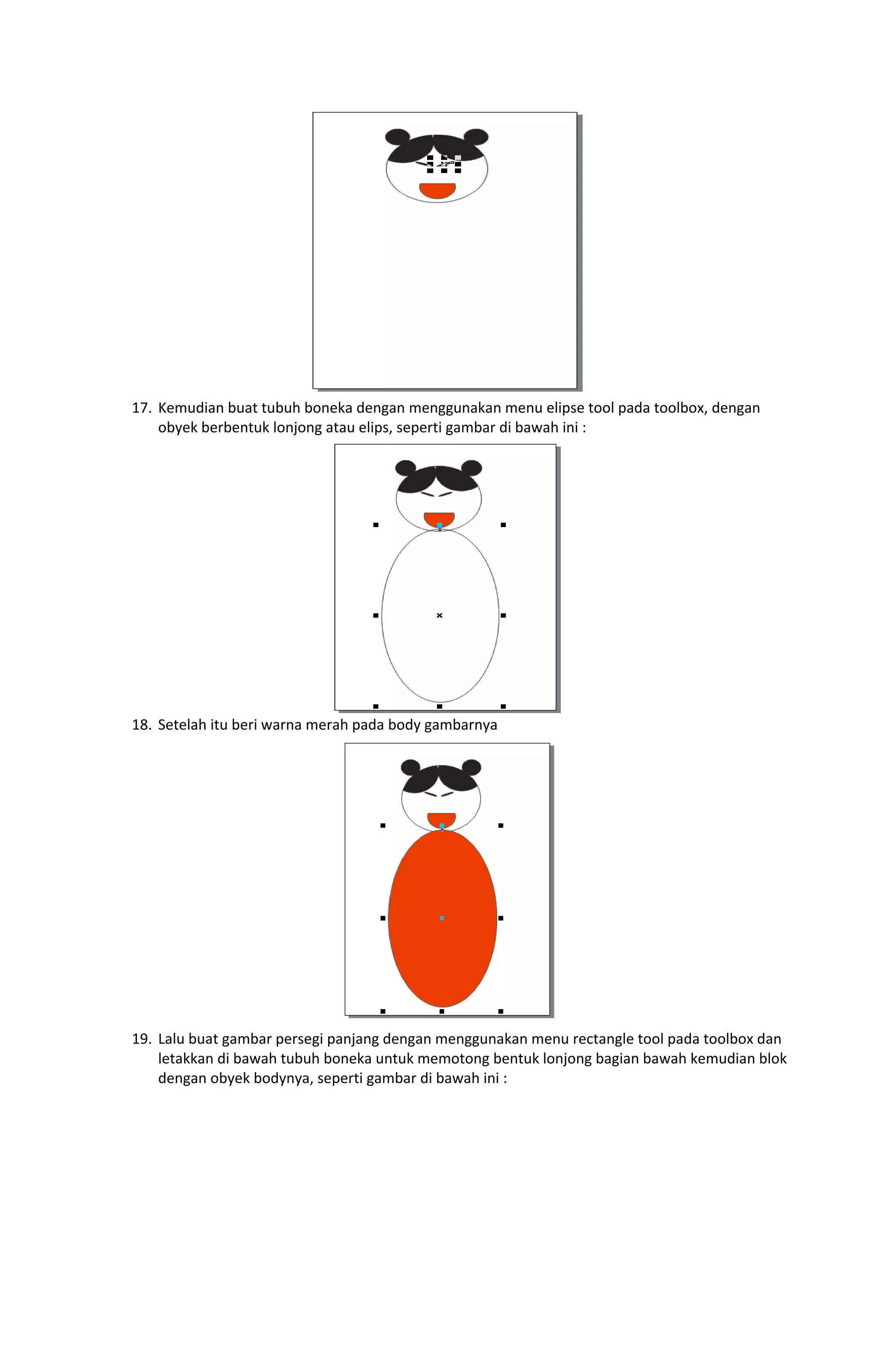

17. Kemudian buat tubuh boneka dengan menggunakan menu elipse tool pada toolbox, dengan
obyek berbentuk lonjong atau elips, seperti gambar di bawah ini :
18. Setelah itu beri warna merah pada body gambarnya
19. Lalu buat gambar persegi panjang dengan menggunakan menu rectangle tool pada toolbox dan
letakkan di bawah tubuh boneka untuk memotong bentuk lonjong bagian bawah kemudian blok
dengan obyek bodynya, seperti gambar di bawah ini :

17.

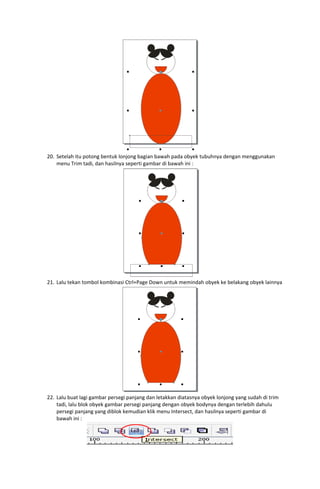

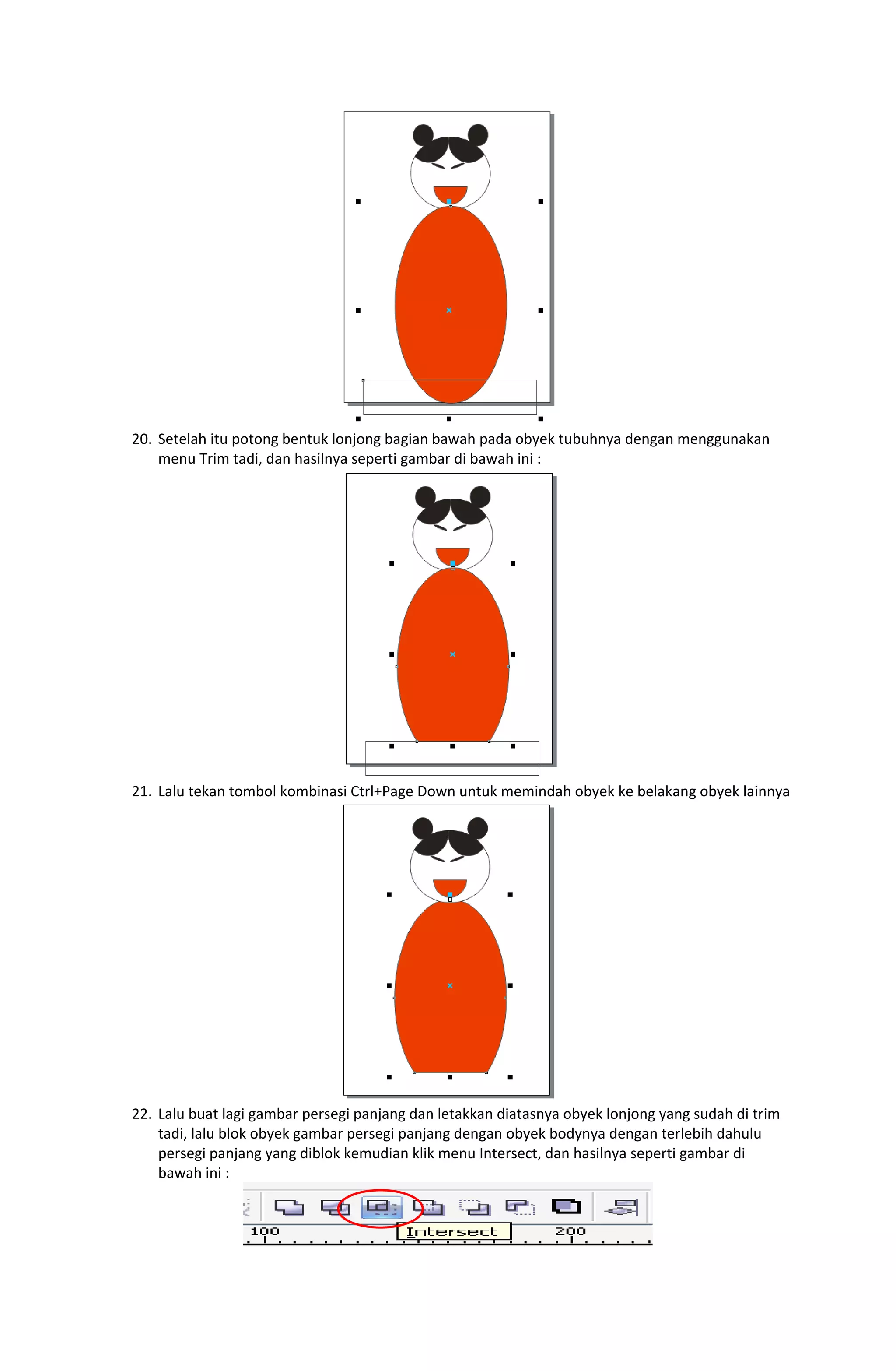

20. Setelah itu potong bentuk lonjong bagian bawah pada obyek tubuhnya dengan menggunakan
menu Trim tadi, dan hasilnya seperti gambar di bawah ini :
21. Lalu tekan tombol kombinasi Ctrl+Page Down untuk memindah obyek ke belakang obyek lainnya
22. Lalu buat lagi gambar persegi panjang dan letakkan diatasnya obyek lonjong yang sudah di trim
tadi, lalu blok obyek gambar persegi panjang dengan obyek bodynya dengan terlebih dahulu
persegi panjang yang diblok kemudian klik menu Intersect, dan hasilnya seperti gambar di
bawah ini :

18.

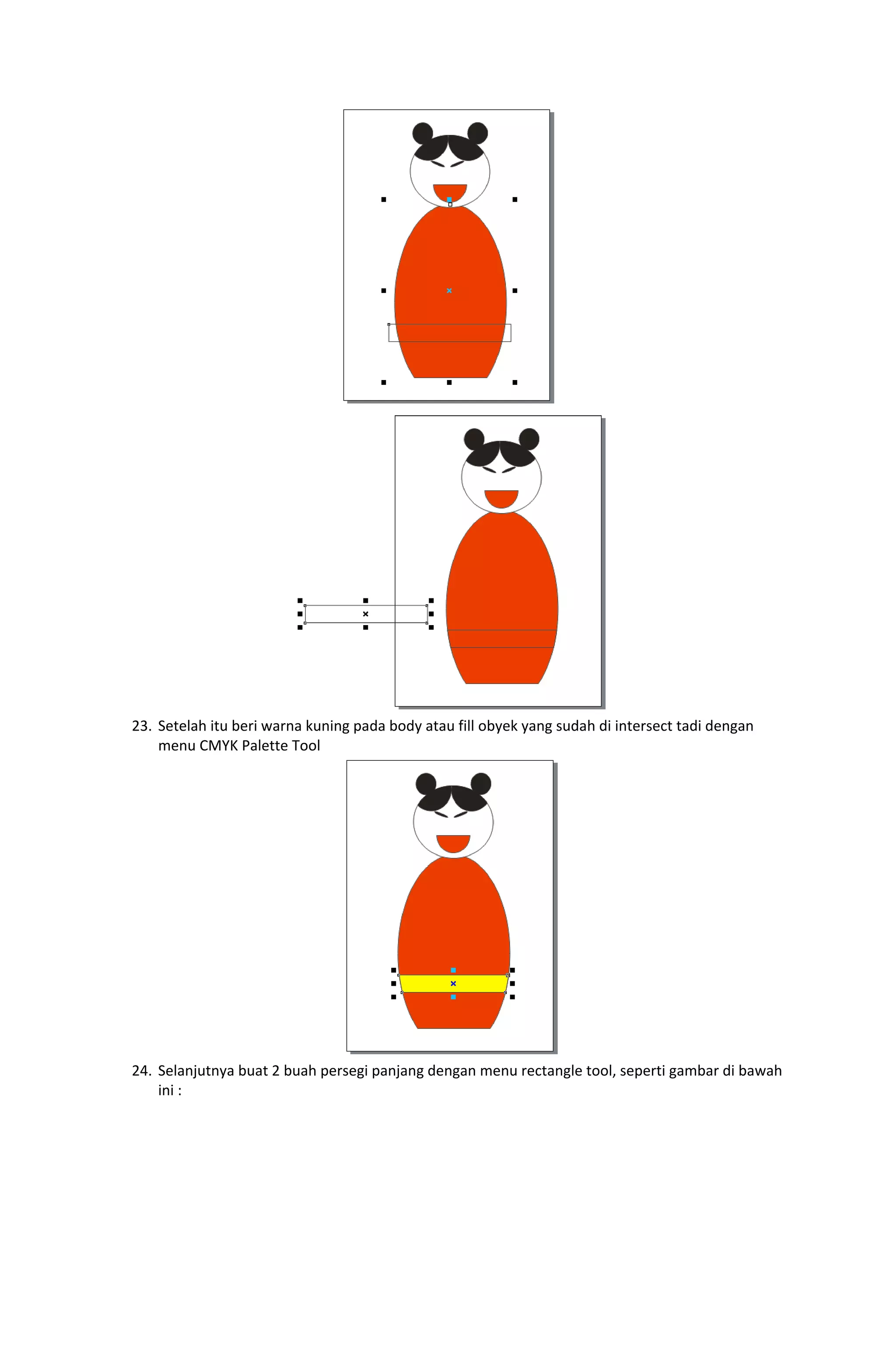

23. Setelah itu beri warna kuning pada body atau fill obyek yang sudah di intersect tadi dengan
menu CMYK Palette Tool
24. Selanjutnya buat 2 buah persegi panjang dengan menu rectangle tool, seperti gambar di bawah
ini :

19.

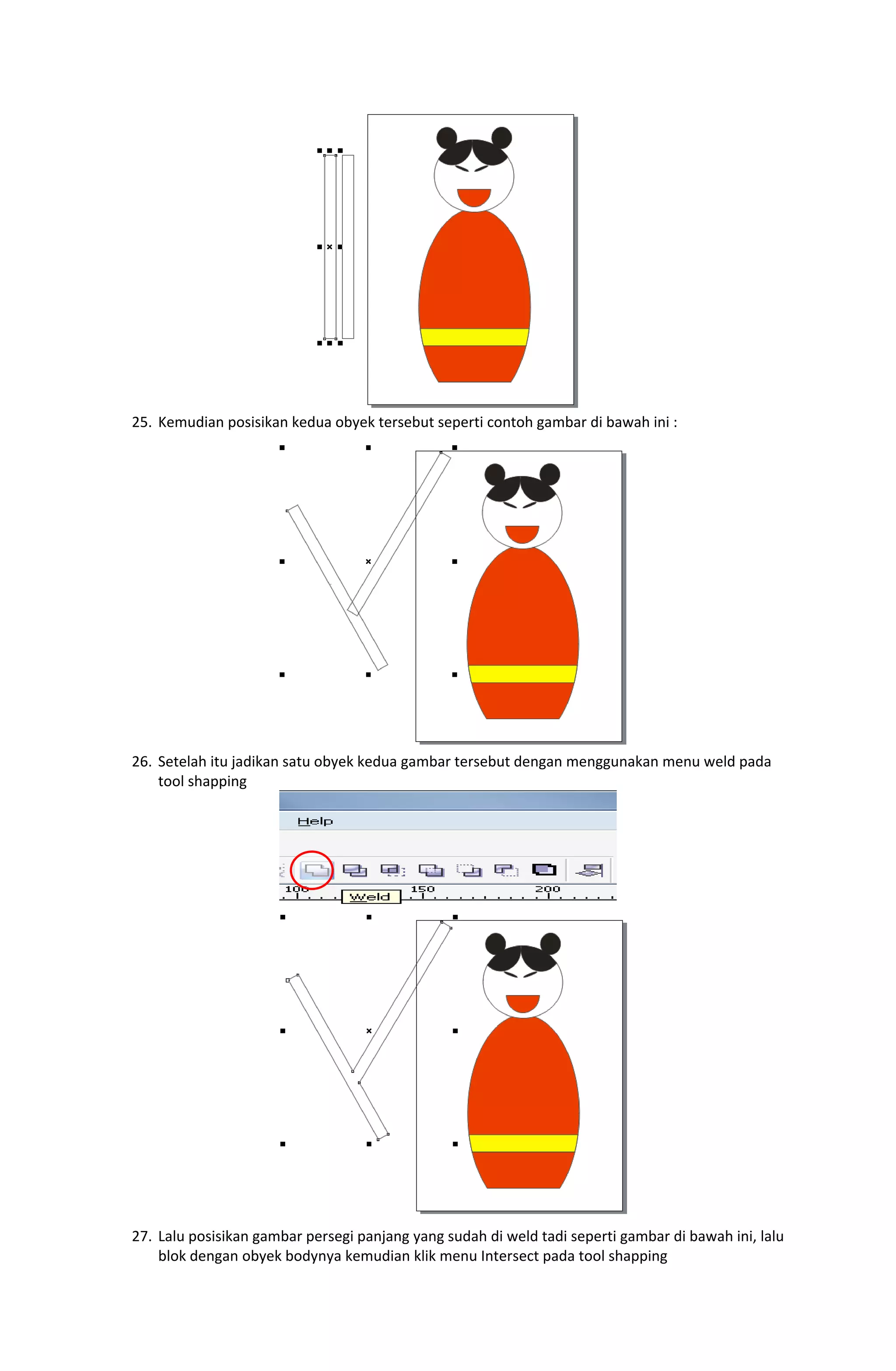

25. Kemudian posisikan kedua obyek tersebut seperti contoh gambar di bawah ini :
26. Setelah itu jadikan satu obyek kedua gambar tersebut dengan menggunakan menu weld pada
tool shapping
27. Lalu posisikan gambar persegi panjang yang sudah di weld tadi seperti gambar di bawah ini, lalu
blok dengan obyek bodynya kemudian klik menu Intersect pada tool shapping

20.

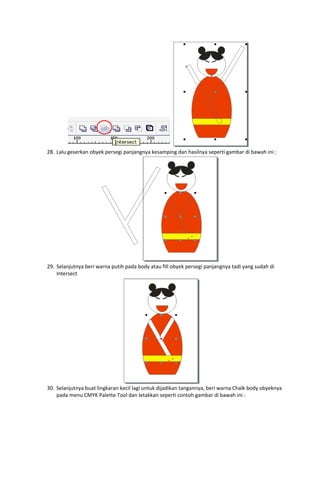

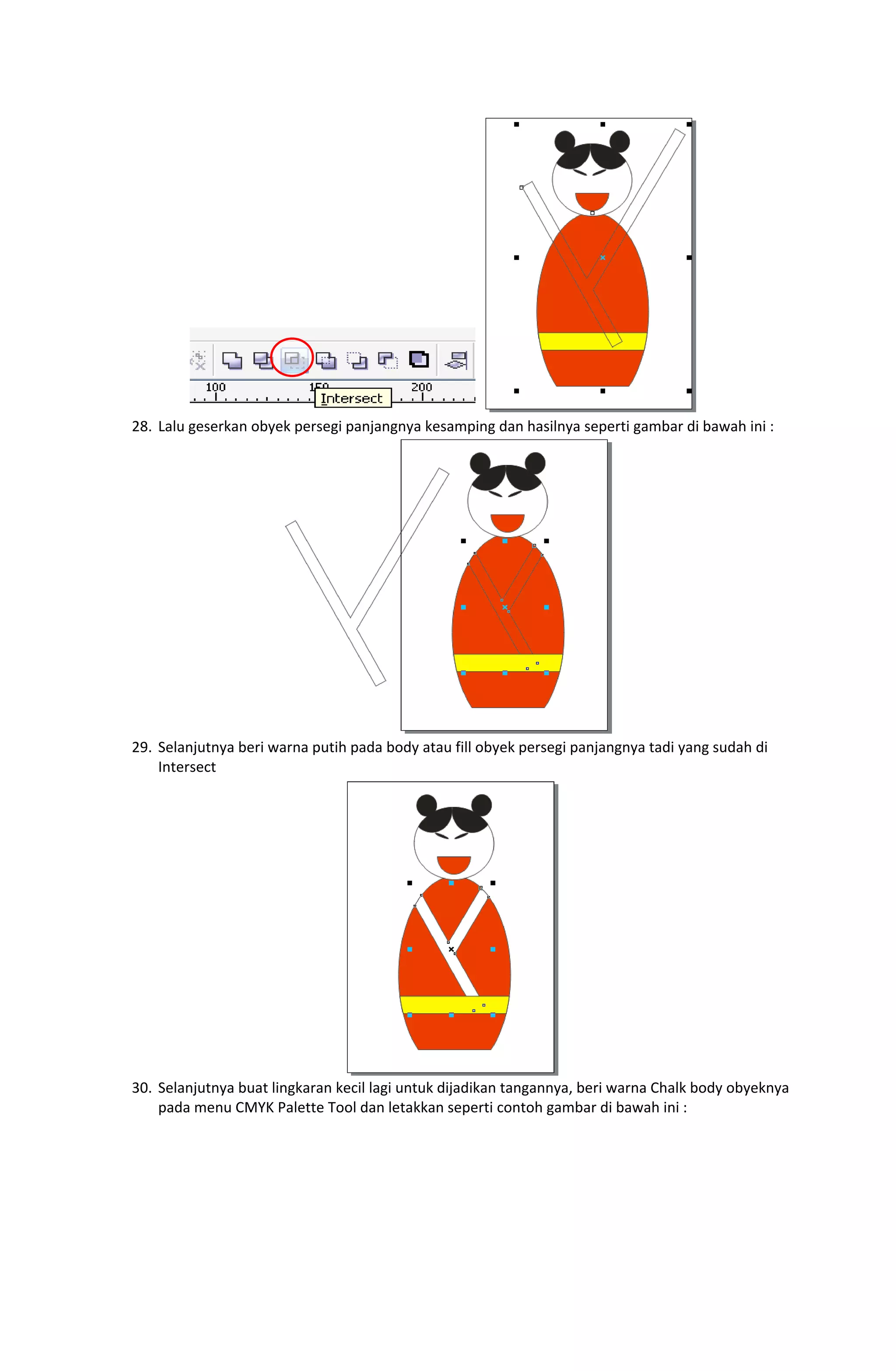

28. Lalu geserkan obyek persegi panjangnya kesamping dan hasilnya seperti gambar di bawah ini :
29. Selanjutnya beri warna putih pada body atau fill obyek persegi panjangnya tadi yang sudah di
Intersect
30. Selanjutnya buat lingkaran kecil lagi untuk dijadikan tangannya, beri warna Chalk body obyeknya
pada menu CMYK Palette Tool dan letakkan seperti contoh gambar di bawah ini :

21.

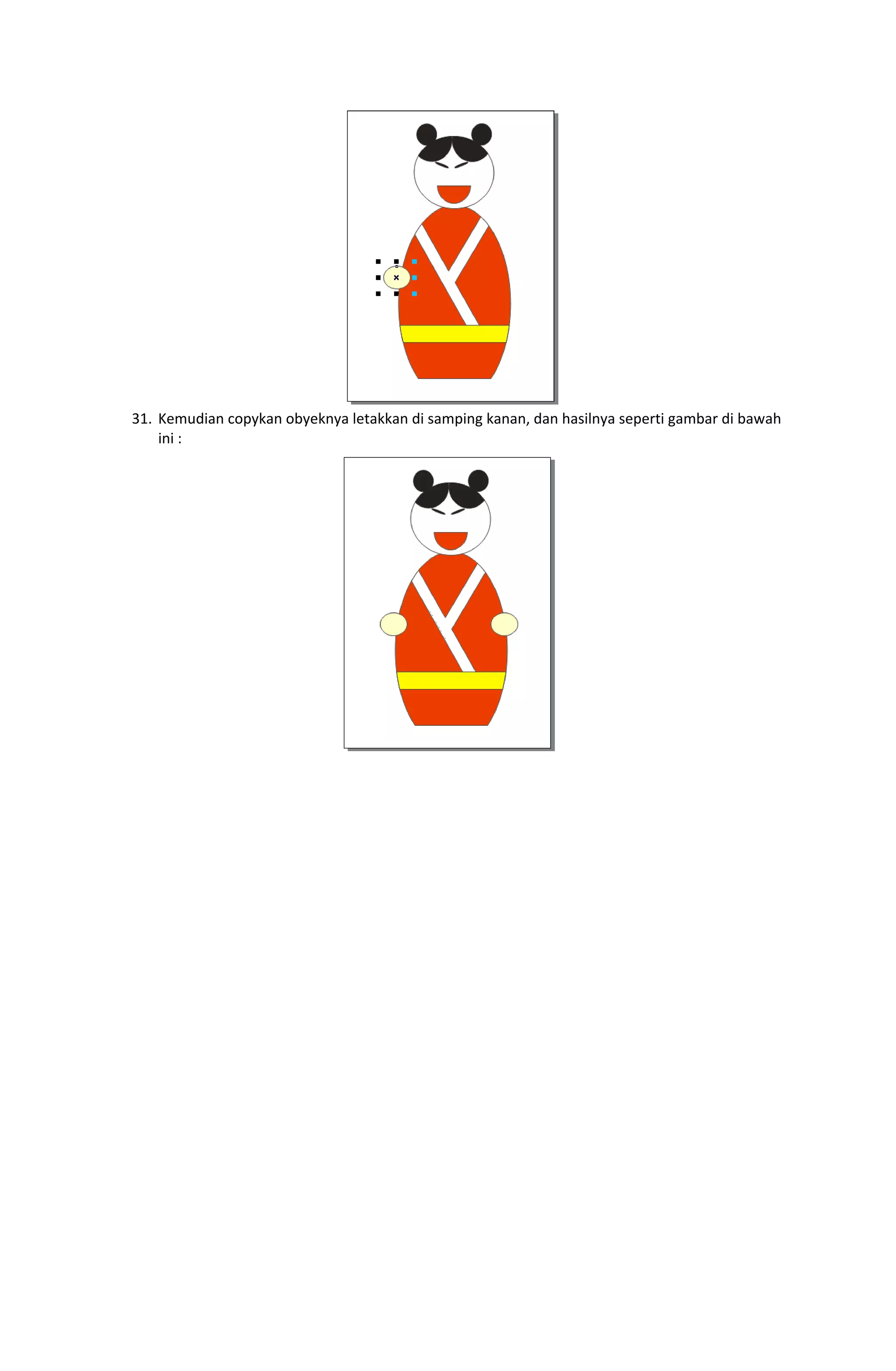

31. Kemudian copykan obyeknya letakkan di samping kanan, dan hasilnya seperti gambar di bawah
ini :

22.

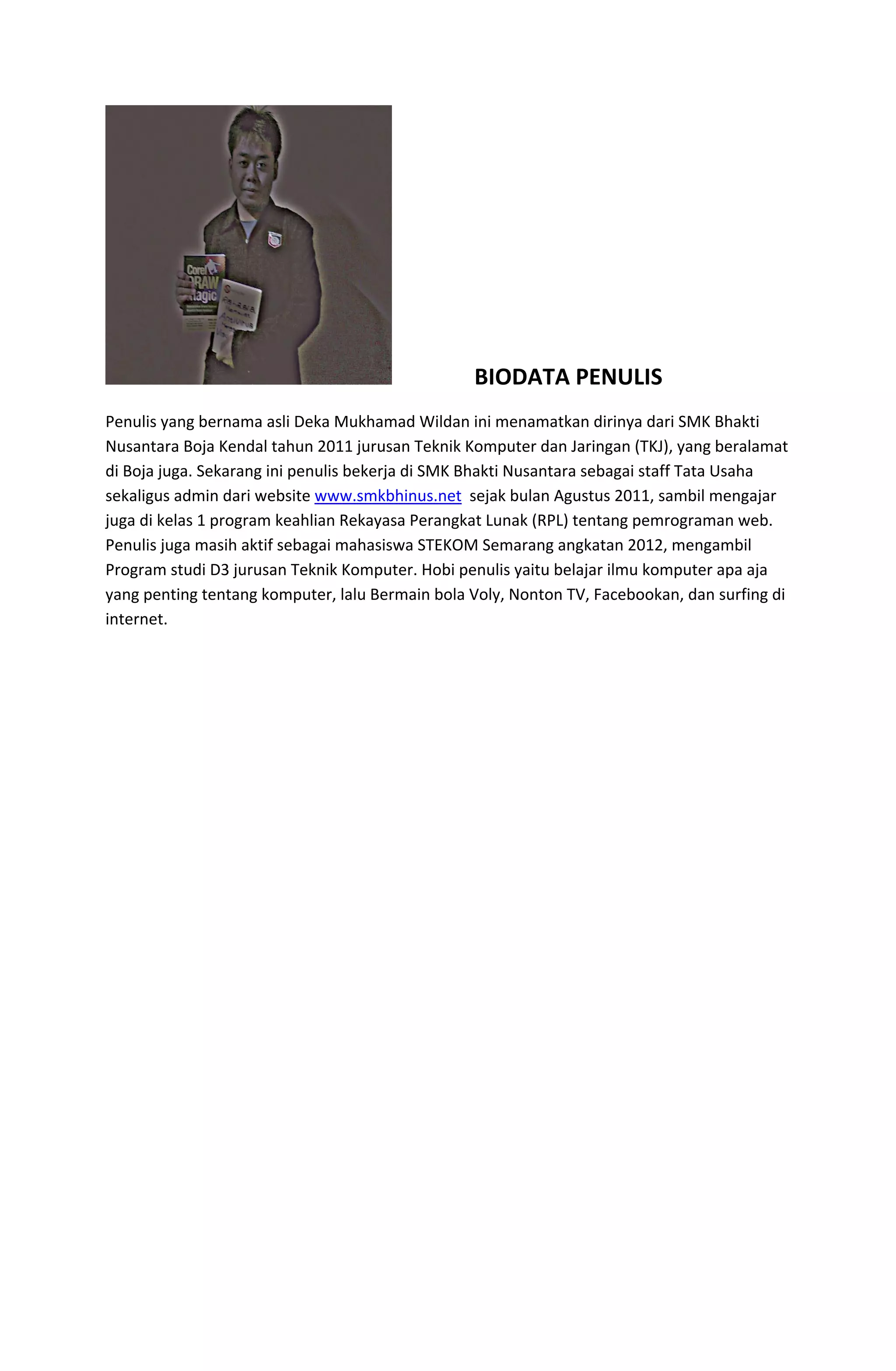

BIODATA PENULIS
