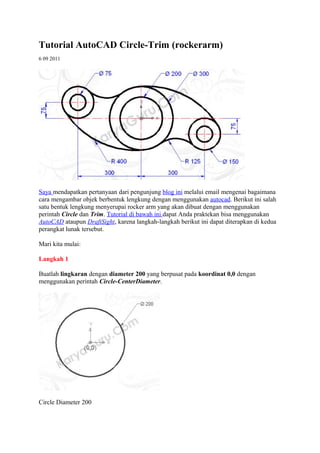

1. Tutorial AutoCAD Circle-Trim (rockerarm)
6 09 2011
Saya mendapatkan pertanyaan dari pengunjung blog ini melalui email mengenai bagaimana
cara mengambar objek berbentuk lengkung dengan menggunakan autocad. Berikut ini salah
satu bentuk lengkung menyerupai rocker arm yang akan dibuat dengan menggunakan
perintah Circle dan Trim. Tutorial di bawah ini dapat Anda praktekan bisa menggunakan
AutoCAD ataupun DraftSight, karena langkah-langkah berikut ini dapat diterapkan di kedua
perangkat lunak tersebut.
Mari kita mulai:
Langkah 1
Buatlah lingkaran dengan diameter 200 yang berpusat pada koordinat 0,0 dengan
menggunakan perintah Circle-CenterDiameter.
Circle Diameter 200

2. Langkah 2
Buatlah lingkaran dengan diameter 300 yang berpusat pada koordinat 0,0 dengan
menggunakan perintah Circle-CenterDiameter.
Circle Diameter 300
Langkah 3
Buatlah lingkaran dengan diameter 75 yang berpusat pada koordinat -300,75 dengan
menggunakan perintah Circle-CenterDiameter.
Circle Diameter 75
Langkah 4
Buatlah lingkaran dengan diameter 150 yang berpusat pada koordinat -300,75 dengan
menggunakan perintah Circle-CenterDiameter.

3. Circle Diameter 150
Langkah 5
Buatlah lingkaran dengan diameter 75 yang berpusat pada koordinat 300,-75 dengan
menggunakan perintah Circle-CenterDiameter.
Circle Diameter 75
Langkah 6
Buatlah lingkaran dengan diameter 150 yang berpusat pada koordinat 300,-75 dengan
menggunakan perintah Circle-CenterDiameter.
Circle Diameter 150
Langkah 7
Buatlah lingkaran dengan radius 400 dan bersinggungan dengan lingkaran sebelah
kanan-atas menggunakan perintah Circle-TanTanRadius. (penentuan titik singgung
diperlihatkan pada angka 1 & 2)

4. Titik Singgung 1 & 2
Langkah 8
Potong lingkaran menggunakan perintah Trim dengan batasan yang diperlihatkan pada
angka 3 & 4. Pilihlah bagian lingkaran yang akan dipotong dengan mengklik garis yang
diperlihatkan angka 5.
Trim Circle Diameter 400
Hasil dari langkah diatas akan menjadi seperti gambar berikut ini:
Hasil Trim Circle Diameter 400 (atas)
Langkah 9

5. Buatlah lingkaran dengan radius 400 dan bersinggungan dengan lingkaran sebelah kiribawah menggunakan perintah Circle-TanTanRadius. Potong lingkaran dengan cara
seperti langkah 8 menggunakan perintah Trim dengan menentukan batasannya sehingga
hasilkan akan seperti gambar dibawah ini:
Hasil Trim Circle Diameter 400 (bawah)
Langkah 10
Buatlah lingkaran dengan radius 125 dan bersinggungan dengan lingkaran sebelah kananbawah menggunakan perintah Circle-TanTanRadius. Potong lingkaran dengan cara
seperti langkah 8 menggunakan perintah Trim dengan menentukan batasannya sehingga
hasilkan akan seperti gambar dibawah ini:
Hasil Trim Circle Diameter 125 (bawah)
Langkah 11
Buatlah lingkaran dengan radius 125 dan bersinggungan dengan lingkaran sebelah kiriatas menggunakan perintah Circle-TanTanRadius. Potong lingkaran dengan cara
seperti langkah 8 menggunakan perintah Trim dengan menentukan batasannya sehingga
hasilkan akan seperti gambar dibawah ini:

6. Hasil Trim Circle Diameter 125 (atas)
Hasil Akhir
Anda dapat menambahkan garis as dan dimensi sehingga hasil akhirnya akan terlihat seperti
gambar dibawah ini. Semoga tutorial ini bermanfaat.
Hasil Akhir Rocker Arm
