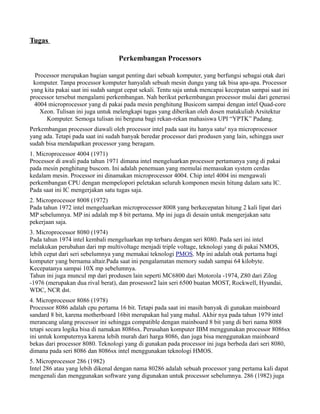

Perkembangan Processors
Processor merupakan bagian sangat penting dari sebuah komputer, yang berfungsi sebagai otak dari
komputer. Tanpa processor komputer hanyalah sebuah mesin dungu yang tak bisa apa-apa. Processor
yang kita pakai saat ini sudah sangat cepat sekali. Tentu saja untuk mencapai kecepatan sampai saat ini
processor tersebut mengalami perkembangan. Nah berikut perkembangan processor mulai dari generasi
4004 microprocessor yang di pakai pada mesin penghitung Busicom sampai dengan intel Quad-core
Xeon. Tulisan ini juga untuk melengkapi tugas yang diberikan oleh dosen matakuliah Arsitektur
Komputer. Semoga tulisan ini berguna bagi rekan-rekan mahasiswa UPI “YPTK” Padang.
Perkembangan processor diawali oleh processor intel pada saat itu hanya satu² nya microprocessor
yang ada. Tetapi pada saat ini sudah banyak beredar processor dari produsen yang lain, sehingga user
sudah bisa mendapatkan processor yang beragam.
1. Microprocessor 4004 (1971)
Processor di awali pada tahun 1971 dimana intel mengeluarkan processor pertamanya yang di pakai
pada mesin penghitung buscom. Ini adalah penemuan yang memulai memasukan system cerdas
kedalam mesin. Processor ini dinamakan microprocessor 4004. Chip intel 4004 ini mengawali
perkembangan CPU dengan mempelopori peletakan seluruh komponen mesin hitung dalam satu IC.
Pada saat ini IC mengerjakan satu tugas saja.
2. Microprocessor 8008 (1972)
Pada tahun 1972 intel mengeluarkan microprocessor 8008 yang berkecepatan hitung 2 kali lipat dari
MP sebelumnya. MP ini adalah mp 8 bit pertama. Mp ini juga di desain untuk mengerjakan satu
pekerjaan saja.
3. Microprocessor 8080 (1974)
Pada tahun 1974 intel kembali mengeluarkan mp terbaru dengan seri 8080. Pada seri ini intel
melakukan perubahan dari mp multivoltage menjadi triple voltage, teknologi yang di pakai NMOS,
lebih cepat dari seri sebelumnya yang memakai teknologi PMOS. Mp ini adalah otak pertama bagi
komputer yang bernama altair.Pada saat ini pengalamatan memory sudah sampai 64 kilobyte.
Kecepatanya sampai 10X mp sebelumnya.
Tahun ini juga muncul mp dari produsen lain seperti MC6800 dari Motorola -1974, Z80 dari Zilog
-1976 (merupakan dua rival berat), dan prosessor2 lain seri 6500 buatan MOST, Rockwell, Hyundai,
WDC, NCR dst.
4. Microprocessor 8086 (1978)
Processor 8086 adalah cpu pertama 16 bit. Tetapi pada saat ini masih banyak di gunakan mainboard
sandard 8 bit, karena motherboard 16bit merupakan hal yang mahal. Akhir nya pada tahun 1979 intel
merancang ulang processor ini sehingga compatible dengan mainboard 8 bit yang di beri nama 8088
tetapi secara logika bisa di namakan 8086sx. Perusahan komputer IBM menggunakan processor 8086sx
ini untuk komputernya karena lebih murah dari harga 8086, dan juga bisa menggunakan mainboard
bekas dari processor 8080. Teknologi yang di gunakan pada processor ini juga berbeda dari seri 8080,
dimana pada seri 8086 dan 8086sx intel menggunakan teknologi HMOS.
5. Microprocessor 286 (1982)

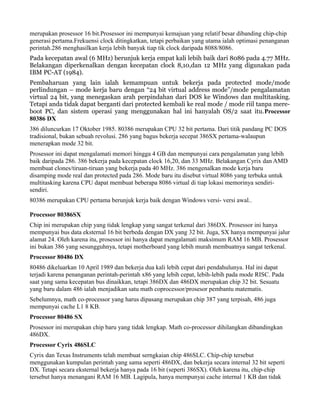

Intel 286 atau yang lebih dikenal dengan nama 80286 adalah sebuah processor yang pertama kali dapat
mengenali dan menggunakan software yang digunakan untuk processor sebelumnya. 286 (1982) juga
merupakan prosessor 16 bit.Prosessor ini mempunyai kemajuan yang relatif besar dibanding chip-chip
generasi pertama.Frekuensi clock ditingkatkan, tetapi perbaikan yang utama ialah optimasi penanganan
perintah.286 menghasilkan kerja lebih banyak tiap tik clock daripada 8088/8086.
Pada kecepatan awal (6 MHz) berunjuk kerja empat kali lebih baik dari 8086 pada 4.77 MHz.
Belakangan diperkenalkan dengan kecepatan clock 8,10,dan 12 MHz yang digunakan pada
IBM PC-AT (1984).
Pembaharuan yang lain ialah kemampuan untuk bekerja pada protected mode/mode
perlindungan – mode kerja baru dengan “24 bit virtual address mode”/mode pengalamatan
virtual 24 bit, yang menegaskan arah perpindahan dari DOS ke Windows dan multitasking.
Tetapi anda tidak dapat berganti dari protected kembali ke real mode / mode riil tanpa mere-
boot PC, dan sistem operasi yang menggunakan hal ini hanyalah OS/2 saat itu.Processor
80386 DX
386 diluncurkan 17 Oktober 1985. 80386 merupakan CPU 32 bit pertama. Dari titik pandang PC DOS
tradisional, bukan sebuah revolusi. 286 yang bagus bekerja secepat 386SX pertama-walaupun
menerapkan mode 32 bit.
Prosessor ini dapat mengalamati memori hingga 4 GB dan mempunyai cara pengalamatan yang lebih
baik daripada 286. 386 bekerja pada kecepatan clock 16,20, dan 33 MHz. Belakangan Cyrix dan AMD
membuat clones/tiruan-tiruan yang bekerja pada 40 MHz. 386 mengenalkan mode kerja baru
disamping mode real dan protected pada 286. Mode baru itu disebut virtual 8086 yang terbuka untuk
multitasking karena CPU dapat membuat beberapa 8086 virtual di tiap lokasi memorinya sendiri-
sendiri.
80386 merupakan CPU pertama berunjuk kerja baik dengan Windows versi- versi awal..
Processor 80386SX
Chip ini merupakan chip yang tidak lengkap yang sangat terkenal dari 386DX. Prosessor ini hanya
mempunyai bus data eksternal 16 bit berbeda dengan DX yang 32 bit. Juga, SX hanya mempunyai jalur
alamat 24. Oleh karena itu, prosessor ini hanya dapat mengalamati maksimum RAM 16 MB. Prosessor
ini bukan 386 yang sesungguhnya, tetapi motherboard yang lebih murah membuatnya sangat terkenal.
Processor 80486 DX
80486 dikeluarkan 10 April 1989 dan bekerja dua kali lebih cepat dari pendahulunya. Hal ini dapat
terjadi karena penanganan perintah-perintah x86 yang lebih cepat, lebih-lebih pada mode RISC. Pada
saat yang sama kecepatan bus dinaikkan, tetapi 386DX dan 486DX merupakan chip 32 bit. Sesuatu
yang baru dalam 486 ialah menjadikan satu math coprocessor/prosesor pembantu matematis.
Sebelumnya, math co-processor yang harus dipasang merupakan chip 387 yang terpisah, 486 juga
mempunyai cache L1 8 KB.
Processor 80486 SX
Prosessor ini merupakan chip baru yang tidak lengkap. Math co-processor dihilangkan dibandingkan
486DX.
Processor Cyrix 486SLC
Cyrix dan Texas Instruments telah membuat serngkaian chip 486SLC. Chip-chip tersebut
menggunakan kumpulan perintah yang sama seperti 486DX, dan bekerja secara internal 32 bit seperti
DX. Tetapi secara eksternal bekerja hanya pada 16 bit (seperti 386SX). Oleh karena itu, chip-chip
tersebut hanya menangani RAM 16 MB. Lagipula, hanya mempunyai cache internal 1 KB dan tidak

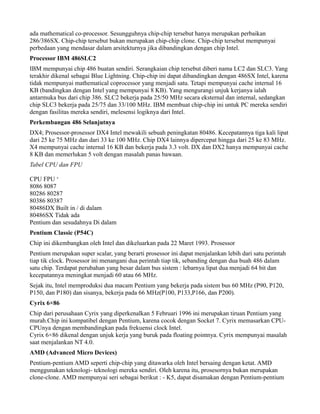

ada mathematical co-processor. Sesungguhnya chip-chip tersebut hanya merupakan perbaikan
286/386SX. Chip-chip tersebut bukan merupakan chip-chip clone. Chip-chip tersebut mempunyai
perbedaan yang mendasar dalam arsitekturnya jika dibandingkan dengan chip Intel.
Processor IBM 486SLC2
IBM mempunyai chip 486 buatan sendiri. Serangkaian chip tersebut diberi nama LC2 dan SLC3. Yang
terakhir dikenal sebagai Blue Lightning. Chip-chip ini dapat dibandingkan dengan 486SX Intel, karena
tidak mempunyai mathematical coprocessor yang menjadi satu. Tetapi mempunyai cache internal 16
KB (bandingkan dengan Intel yang mempunyai 8 KB). Yang mengurangi unjuk kerjanya ialah
antarmuka bus dari chip 386. SLC2 bekerja pada 25/50 MHz secara eksternal dan internal, sedangkan
chip SLC3 bekerja pada 25/75 dan 33/100 MHz. IBM membuat chip-chip ini untuk PC mereka sendiri
dengan fasilitas mereka sendiri, melesensi logiknya dari Intel.
Perkembangan 486 Selanjutnya
DX4; Prosessor-prosessor DX4 Intel mewakili sebuah peningkatan 80486. Kecepatannya tiga kali lipat
dari 25 ke 75 MHz dan dari 33 ke 100 MHz. Chip DX4 lainnya dipercepat hingga dari 25 ke 83 MHz.
X4 mempunyai cache internal 16 KB dan bekerja pada 3.3 volt. DX dan DX2 hanya mempunyai cache
8 KB dan memerlukan 5 volt dengan masalah panas bawaan.
Tabel CPU dan FPU
CPU FPU ‘
8086 8087
80286 80287
80386 80387
80486DX Built in / di dalam
80486SX Tidak ada
Pentium dan sesudahnya Di dalam
Pentium Classic (P54C)
Chip ini dikembangkan oleh Intel dan dikeluarkan pada 22 Maret 1993. Prosessor
Pentium merupakan super scalar, yang berarti prosessor ini dapat menjalankan lebih dari satu perintah
tiap tik clock. Prosessor ini menangani dua perintah tiap tik, sebanding dengan dua buah 486 dalam
satu chip. Terdapat perubahan yang besar dalam bus sistem : lebarnya lipat dua menjadi 64 bit dan
kecepatannya meningkat menjadi 60 atau 66 MHz.
Sejak itu, Intel memproduksi dua macam Pentium yang bekerja pada sistem bus 60 MHz (P90, P120,
P150, dan P180) dan sisanya, bekerja pada 66 MHz(P100, P133,P166, dan P200).
Cyrix 6×86
Chip dari perusahaan Cyrix yang diperkenalkan 5 Februari 1996 ini merupakan tiruan Pentium yang
murah.Chip ini kompatibel dengan Pentium, karena cocok dengan Socket 7. Cyrix memasarkan CPU-
CPUnya dengan membandingkan pada frekuensi clock Intel.
Cyrix 6×86 dikenal dengan unjuk kerja yang buruk pada floating pointnya. Cyrix mempunyai masalah
saat menjalankan NT 4.0.
AMD (Advanced Micro Devices)
Pentium-pentium AMD seperti chip-chip yang ditawarka oleh Intel bersaing dengan ketat. AMD
menggunakan teknologi- teknologi mereka sendiri. Oleh karena itu, prosesornya bukan merupakan
clone-clone. AMD mempunyai seri sebagai berikut : - K5, dapat disamakan dengan Pentium-pentium

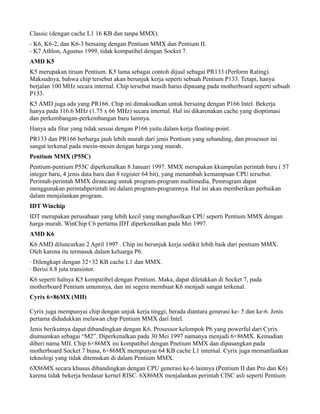

Classic (dengan cache L1 16 KB dan tanpa MMX).
- K6, K6-2, dan K6-3 bersaing dengan Pentium MMX dan Pentium II.
- K7 Athlon, Agustus 1999, tidak kompatibel dengan Socket 7.
AMD K5
K5 merupakan tiruan Pentium. K5 lama sebagai contoh dijual sebagai PR133 (Perform Rating).
Maksudnya, bahwa chip tersebut akan berunjuk kerja seperti sebuah Pentium P133. Tetapi, hanya
berjalan 100 MHz secara internal. Chip tersebut masih harus dipasang pada motherboard seperti sebuah
P133.
K5 AMD juga ada yang PR166. Chip ini dimaksudkan untuk bersaing dengan P166 Intel. Bekerja
hanya pada 116.6 MHz (1.75 x 66 MHz) secara internal. Hal ini dikarenakan cache yang dioptimasi
dan perkembangan-perkembangan baru lainnya.
Hanya ada fitur yang tidak sesuai dengan P166 yaitu dalam kerja floating-point.
PR133 dan PR166 berharga jauh lebih murah dari jenis Pentium yang sebanding, dan prosessor ini
sangat terkenal pada mesin-mesin dengan harga yang murah.
Pentium MMX (P55C)
Pentium-pentium P55C diperkenalkan 8 Januari 1997. MMX merupakan kkumpulan perintah baru ( 57
integer baru, 4 jenis data baru dan 8 register 64 bit), yang menambah kemampuan CPU tersebut.
Perintah-perintah MMX dirancang untuk program-program multimedia. Pemrogram dapat
menggunakan perintahperintah ini dalam program-programnya. Hal ini akan memberikan perbaikan
dalam menjalankan program.
IDT Winchip
IDT merupakan perusahaan yang lebih kecil yang menghasilkan CPU seperti Pentium MMX dengan
harga murah. WinChip C6 pertama IDT diperkenalkan pada Mei 1997.
AMD K6
K6 AMD diluncurkan 2 April 1997 . Chip ini berunjuk kerja sedikit lebih baik dari pentium MMX.
Oleh karena itu termasuk dalam keluarga P6.
· Dilengkapi dengan 32+32 KB cache L1 dan MMX.
· Berisi 8.8 juta transistor.
K6 seperti halnya K5 kompatibel dengan Pentium. Maka, dapat diletakkan di Socket 7, pada
motherboard Pentium umumnya, dan ini segera membuat K6 menjadi sangat terkenal.
Cyrix 6×86MX (MII)
Cyrix juga mempunyai chip dengan unjuk kerja tinggi, berada diantara generasi ke- 5 dan ke-6. Jenis
pertama didudukkan melawan chip Pentium MMX dari Intel.
Jenis berikutnya dapat dibandingkan dengan K6. Prosessor kelompok P6 yang powerful dari Cyrix
diumumkan sebagai “M2”. Diperkenalkan pada 30 Mei 1997 namanya menjadi 6×86MX. Kemudian
diberi nama MII. Chip 6×86MX ini kompatibel dengan Pnetium MMX dan dipasangkan pada
motherboard Socket 7 biasa, 6×86MX mempunyai 64 KB cache L1 internal. Cyrix juga memanfaatkan
teknologi yang tidak ditemukan di dalam Pentium MMX.
6X86MX secara khusus dibandingkan dengan CPU generasi ke-6 lainnya (Pentium II dan Pro dan K6)
karena tidak bekerja berdasar kernel RISC. 6X86MX menjalankan perintah CISC asli seperti Pentium
MMX.
6X86MX mempunyai – seperti semua prosessor dary Cyrix – masalah yang berhubungan dengan unit
FPU. Tetapi, jika hanya digunakan untuk aplikasi standart, hal ini bukan masalah. Masalah akan
muncul jika memainkan game 3D. 6×86MX chip yang cukup powerful. Tetapi chip-chip ini tidak
punya FPU dan MMX yang berunjuk kerja baik. Chip-chip ini tidak memasukkan teknologi 3DNow!
Kecepatan Internal dan Eksternal 6×86MX
6×8MX Kecepatan internal Kecepatan eksternal
PR166 150 MHz 60 MHz
PR200 166 MHz 66 MHz
PR233 188 MHz 75 MHz
PR266 225 MHz 75 MHz
PR300 233 MHz 66 MHz
PR333 255 MHz 83 MHz
PR433 285 MHz 95 MHz
PR466 333 MHz 95 MHz
Dua jenis 6X86MX dan MII, pada 14 April 1998 versi Cyrix MII diluncurkan.
Chip ini sebenarnya chip yang sama dengan 6×86MX hanya bekerja pada frekuensi clock yang lebih
tinggi. Selanjutnya tegangannya dikurangi hingga 2.2 volt.
AMD K6-2
Versi “model 8” berikutnya K6 mempunyai nama sandi “Chomper”. Prosessor ini
pada 28 Mei 1998 dipasarkan sebagai K6-2, dan seperti versi model 7 K6 yang asli, dibuat dengan
teknologi 0.25 mikron. Chip-chip ini bekerja hanya dengan 2.2 voltage. Chip ini berhasil menjadi
saingan Pentium II Intel.
K6-2 dibuat untuk bus front side (bus sistem) pada kecepatan 100 MHz dan motherboard Super 7.
AMD membuat perusahaan lain seperti Via dan Alladin, membuat chip set baru untuk motherboard
Socket 7 tradisional, setelah Intel tahu 1997 menghentikan platform tersebut.
K6-2 juga diperbaiki dengan unjuk kerja MMX yang dua kali lebih baik dibandingkan dengan K6 yang
awal.
K6-2 mempunyai plug-in 3D baru (disebut 3DNow!) untuk unjuk kerja game yang lebih baik. Terdiri
dari 21 perintah baru yang dapat digunakan oleh pengembang perangkat lunak untuk memberikan
unjuk kerja 3D yang lebih baik.
Dukungan termasuk dalam DirectX 6.0 untuk Windows. DirectX merupakan multimedia API, untuk
Windows. DirectX merupakan beberapa program yang dapat meningkatkan unjuk kerja multimedia di
dalam semua program Windows.
Multimedia 3DNow! tidak kompatibel dengan MMX, tetapi K6-2 mempunyai MMX sebaik 3DNow!.
Cyrix dan IDT juga meluncurkan CPU dengan 3DNow!.
K6-2 memberi unjuk kerja sangat, sangat bagus. Anda dapat membandingkan prosessor ini dengan
Pentium II. K6-2 350 MHz berunjuk kerja sangat mirip dengan Pentium II-350, tetapi dijual dengan
lebih murah. Dan dapat menghemat lebih banyak sebab motherboard yang lebih murah.
K6-2 Dengan Bus dan Clock-nya
K6-2 Bus Clock

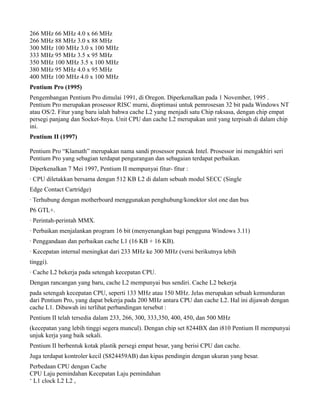

266 MHz 66 MHz 4.0 x 66 MHz
266 MHz 88 MHz 3.0 x 88 MHz
300 MHz 100 MHz 3.0 x 100 MHz
333 MHz 95 MHz 3.5 x 95 MHz
350 MHz 100 MHz 3.5 x 100 MHz
380 MHz 95 MHz 4.0 x 95 MHz
400 MHz 100 MHz 4.0 x 100 MHz
Pentium Pro (1995)
Pengembangan Pentium Pro dimulai 1991, di Oregon. Diperkenalkan pada 1 November, 1995 .
Pentium Pro merupakan prosessor RISC murni, dioptimasi untuk pemrosesan 32 bit pada Windows NT
atau OS/2. Fitur yang baru ialah bahwa cache L2 yang menjadi satu Chip raksasa, dengan chip empat
persegi panjang dan Socket-8nya. Unit CPU dan cache L2 merupakan unit yang terpisah di dalam chip
ini.
Pentium II (1997)
Pentium Pro “Klamath” merupakan nama sandi prosessor puncak Intel. Prosessor ini mengakhiri seri
Pentium Pro yang sebagian terdapat pengurangan dan sebagaian terdapat perbaikan.
Diperkenalkan 7 Mei 1997, Pentium II mempunyai fitur- fitur :
· CPU diletakkan bersama dengan 512 KB L2 di dalam sebuah modul SECC (Single
Edge Contact Cartridge)
· Terhubung dengan motherboard menggunakan penghubung/konektor slot one dan bus
P6 GTL+.
· Perintah-perintah MMX.
· Perbaikan menjalankan program 16 bit (menyenangkan bagi pengguna Windows 3.11)
· Penggandaan dan perbaikan cache L1 (16 KB + 16 KB).
· Kecepatan internal meningkat dari 233 MHz ke 300 MHz (versi berikutnya lebih
tinggi).
· Cache L2 bekerja pada setengah kecepatan CPU.
Dengan rancangan yang baru, cache L2 mempunyai bus sendiri. Cache L2 bekerja
pada setengah kecepatan CPU, seperti 133 MHz atau 150 MHz. Jelas merupakan sebuah kemunduran
dari Pentium Pro, yang dapat bekerja pada 200 MHz antara CPU dan cache L2. Hal ini dijawab dengan
cache L1. Dibawah ini terlihat perbandingan tersebut :
Pentium II telah tersedia dalam 233, 266, 300, 333,350, 400, 450, dan 500 MHz
(kecepatan yang lebih tinggi segera muncul). Dengan chip set 8244BX dan i810 Pentium II mempunyai
unjuk kerja yang baik sekali.
Pentium II berbentuk kotak plastik persegi empat besar, yang berisi CPU dan cache.
Juga terdapat kontroler kecil (S824459AB) dan kipas pendingin dengan ukuran yang besar.
Perbedaan CPU dengan Cache
CPU Laju pemindahan Kecepatan Laju pemindahan
‘ L1 clock L2 L2 ,
Pentium 200 777 MB/det. 66 MHz 67 MB/det.
Pentium 200 MMX 790 MB/det 66 MHz 74 MB/det
Pentium Pro 200 957 MB/det 200 MHz 316 MB/det
Pentium II 266 MHz 1,175 MB/det 133 MHz 221 MB/det
Pentium-II Celeron
Awal 1998 Intel mempunyai masa yang sulit dengan Pentium Pro II yang agak mahal. Banyak
pengguna membeli AMD K6-233M, yang menawarkan unjuk kerja sangat baik pada harga yang layak.
Maka Intel membuat merek CPU baru yang disebut Celeron. Prosesor ini sama dengan Pnetium II
kecuali cache L2 yang telah dilepas. Prosessor ini dapat disebut Pentium II-SX. Pada 1998 Intel
mengganti Pentium MMX-nya dengan Celeron pertama. Kemudian rancangannya diperbaiki.
Cartridge Celeron sesuai dengan Slot 1 dan bekerja pda sistem bus 66 MHz. Clock internal bekerja
pada 266 atau 300 MHz.
Pentium-II Celeron A : Mendocino
Bagian yang menarik dari cartridge baru dengan 128 KB cache L2 di dalam CPU. Hal ini memberikan
unjuk kerja yang sangat baik, karena cache L2 bekerja pada kecepatan CPU penuh. Celeron 300A
merupakan sebuah chip dalam kartu :
Pentium-II Celeron PPGA : Socket 370
Socket 370 baru untuk Celeron. Prosessor 400 dan 366 MHz (1999) tersedia dalam plastic pin grid
array (PPGA). Socket PGA370 terlihat seperti Socket 7 tradisional.yang mempunyai 370 pin.
Pentium-II Xeon
Pada 26 Juali 1998 Intel mengenalkan cartridge Pentium II baru yang diberi nama Xeon. Ditujukan
untuk server dan pemakai high-end.
Xeon merupakan Pentium II degnan cartridge baru yang sesuai konektor baru yang disebut Slot two.
Modul ini dua kal lebih tinggi dari Pentium II, tetapi ada perubahan dan perbaikan penting lain :
· Chip RAM cache L2 jenis baru: CSRAM (Custom SRAM), yang bekerja pada kecepatan CPU penuh.
· Ukuran cache L2 yang berbeda : 512, 1024, atau 2048 KB RAM L2.
· Memori RAM hingga 8 GB dapat di-cache.
· Hingga empat atau delapan Xeon dalam satu server.
· Mendukung server yang dicluster.
· Chip set baru 82440GX dan 82450NX.
Chip Xeon bekerja pada kecepatan clock CPU penuh. Dapat diperkirakan, bahwa akan mempunyai
unjuk kerja yang sama seperti cache L1. Tetapi antarmuka dari L1 ke L2 bernilai beberapa tik clock
pada awal tiap perpindahan, sehingga ada beberapa kelambatan. Tetapi jika data sudah dipindahkan,
bekerja pada kecepatan clock penuh.
AMD K6-3
AMD K6-3 merupakan model 9 dengan nama sandi “Sharptooth”, yang mungkin memiliki cache tiga
tingkat :
· Sedikit perbaikan dibandingkan unit K6-2
· Cache L2 sebesar 258 KB satu chip
· Rancangan cache tiga tingkat
· Bus front side 133 MHz baru.
· Kecepatan clock 400 MHz dengan 450 MHz.

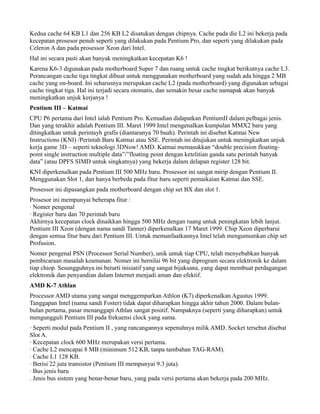

Kedua cache 64 KB L1 dan 256 KB L2 disatukan dengan chipnya. Cache pada die L2 ini bekerja pada
kecepatan prosesor penuh seperti yang dilakukan pada Pentium Pro, dan seperti yang dilakukan pada
Celeron A dan pada prosessor Xeon dari Intel.
Hal ini secara pasti akan banyak meningkatkan kecepatan K6 !
Karena K6-3 digunakan pada motherboard Super 7 dan ruang untuk cache tingkat berikutnya cache L3.
Perancangan cache tiga tingkat dibuat untuk menggunakan motherboard yang sudah ada hingga 2 MB
cache yang on-board. Ini seharusnya merupakan cache L2 (pada motherboard) yang digunakan sebagai
cache tingkat tiga. Hal ini terjadi secara otomatis, dan semakin besar cache namapak akan banyak
meningkatkan unjuk kerjanya !
Pentium III – Katmai
CPU P6 pertama dari Intel ialah Pentium Pro. Kemudian didapatkan PentiumII dalam pelbagai jenis.
Dan yang terakhir adalah Pentium III. Maret 1999 Intel mengenalkan kumpulan MMX2 baru yang
ditingkatkan untuk perintayh grafis (diantaranya 70 buah). Perintah ini disebut Katmai New
Instructions (KNI) /Perintah Baru Katmai atau SSE. Perintah ini ditujukan untuk meningkatkan unjuk
kerja game 3D – seperti teknologi 3DNow! AMD. Katmai memasukkan “double precision floating-
point single instruction multiple data”/”floating point dengan ketelitian ganda satu perintah banyak
data” (atau DPFS SIMD untuk singkatnya) yang bekerja dalam delapan register 128 bit.
KNI diperkenalkan pada Pentium III 500 MHz baru. Prosessor ini sangat mirip dengan Pentium II.
Menggunakan Slot 1, dan hanya berbeda pada fitur baru seperti pemaikaian Katmai dan SSE.
Prosessor ini dipasangkan pada motherboard dengan chip set BX dan slot 1.
Prosesor ini mempunyai beberapa fitur :
· Nomer pengenal
· Register baru dan 70 perintah baru
Akhirnya kecepatan clock dinaikkan hingga 500 MHz dengan ruang untuk peningkatan lebih lanjut.
Pentium III Xeon (dengan nama sandi Tanner) diperkenalkan 17 Maret 1999. Chip Xeon diperbarui
dengan semua fitur baru dari Pentium III. Untuk memanfaatkannya Intel telah mengumumkan chip set
Profusion.
Nomer pengenal PSN (Processor Serial Number), unik untuk tiap CPU, telah menyebabkan banyak
pembicaraan masalah keamanan. Nomer ini bernilai 96 bit yang diprogram secara elektronik ke dalam
tiap chiop. Sesungguhnya ini berarti inisiatif yang sangat bijaksana, yang dapat membuat perdagangan
elektronik dan penyandian dalam Internet menjadi aman dan efektif.
AMD K-7 Athlan
Processor AMD utama yang sangat menggemparkan Athlon (K7) diperkenalkan Agustus 1999.
Tanggapan Intel (nama sandi Foster) tidak dapat diharapkan hingga akhir tahun 2000. Dalam bulan-
bulan pertama, pasar menanggapi Athlan sangat positif. Nampaknya (seperti yang diharapkan) untuk
mengungguli Pentium III pada frekuensi clock yang sama.
· Seperti modul pada Pentium II , yang rancangannya sepenuhnya milik AMD. Socket tersebut disebut
Slot A.
· Kecepatan clock 600 MHz merupakan versi pertama.
· Cache L2 mencapai 8 MB (minimum 512 KB, tanpa tambahan TAG-RAM).
· Cache L1 128 KB.
· Berisi 22 juta transistor (Pentium III mempunyai 9.3 juta).
· Bus jenis baru
. Jenis bus sistem yang benar-benar baru, yang pada versi pertama akan bekerja pada 200 MHz.
Peningkatan hingga 400 MHz diharapkan kemudian. Kecepatan RAM 200
MHz merupakan dua kali lebih cepat daripada semua CPU Intel yang ada. Kecepatan yang tinggi ini
akan memerlukan RAM cepat yang baru untuk memperoleh keuntungan penuh dari akibat ini.
· Bus backside yang bebas, yang menghubungkan cache L2. Disini kecepatan clock dapat menjadi ¼,
1/3, 2/3 atau sama dengan frekuensi CPU internal.
Hal itu merupakan sistem yang sama seperti yang digunakan pada sistem P6 dimana kecepatan L2 bisa
setengah (Celeron, Pentium II dan III) atau kecepatan CPU penuh (seperti Xeon).
· Pengkodean yang berat dan DPU
· Tiga pengkode perintah menerjemahkan perintah program RISCx86 ke perintah RISC yang efektif,
ROP, dimana hingga 9 perintah dapat dijalankan secara sererntak. Uji coba pertama menunjukkan
pengkodean 2.8 perintah CISC tiap putaran clock. Hal ini kira-kira 30% lebih baik dari Pentium II dan
III.
· Dapat menangani dan menyusun kembali hingga 72 perintah (diluar ROP) secara serentak (Pentium
III dapat melakukan 40, K6-2 hanya 24).
· Unjuk kerja FPU yang hebat dengan tiga perintah serentak dan satu GFLOP pada 500 floating point.
Dua GFLOP dengan perintah MMX dan 3DNow!
Hal itu sedikitnya sama dengan unjuk kerja Pentium III dengan memanfaatkan secara penuh Katmai.
Mesin 3DNow! bahkan sudah diperbaiki dibandingkan pada K6-3.
Unjuk kerja Athlon
Processor FPU Winmark
Intel Pentium III/500 2562
AMD Athlon / 500 MHz 2767
· AMD tidak punya lisensi untuk menggunakan rancang bangun Slot 1, sehingga rangkaian logika
kontroler datang dari Digital Equipment Corp.
Disebut EV6 dan dirancang untuk CPU Alpha 21264. Perusahaan AMD merencanakan untuk
mengembangkan chip set mereka sendiri, tetapi rancang bangunnya akan menjadi bebas royalti untuk
digunakan. Hal ini menjadikan prosessor pertama AMD yang menggunakan motherboard dan chip set
yang dirancang khusus oleh AMD sendiri.
· Penggunaan bus EV6 memberi banyak lebar band daripada Intel GTL+. Hal ini berarti bahwa Athlon
mempunyai kemampuan untuk bekerja dengan jenis RAM baru seperti RDRAM. Juga penggunaan 128
KB cache L1 yang cukup berat. Cache L1 penting jika kecepatan clock meningkat dan 128 KB dua kali
dari ukuran milik Pentium II.
· Athlon akan hadir dalam beberapa versi. Versi “paling lambat” mempunyai cache L2 yang bekerja
sepertiga kecepatan CPU, dimana yang paling bagus akan bekerja pada kecepatan CPU penuh (seperti
yang dilakukan oleh Xeon). Athlon akan memberi persainga n Intel dalam segala lapisan termasuk
server, yang dapat dibandingkan dengan prosessor Xeon.
PERKEMBANGAN PROCESSOR BERBASIS INTEL
Ada banyak macam processor yang tersedia saat ini. Beberapa didesain untuk kebutuhan pada
komputer portable, yang lainnya khusus didesain untuk penggunaan multi media. Pembahasan berikut
ini menerangkan secara sekilas tentang tipe prosesor berbasis Intel secara umum beserta fitur- fiturnya.
MMX Technology
Teknologi MMX dari Intel didesain untuk meningkatkan performa multimedia dan aplikasi
komunikasi. Sebelum adanya MMX, beberapa processor secara terpisah digunakan untuk
mengimplementasikan komunikasi dan suara dalam system komputer. Dengan desain MMX, teknologi
ini dapat ditambahkan ke dalam desain dari processor. Hal ini berarti himpunan instruksi yang dimiliki
oleh processor dioptimalkan untuk menangani bidang multimedia dan program komunikasi. MMX
menambahkan 57 instruksi baru ke dalam himpunan instruksi dasar dari processor.
Instruksi- instruksi ini dioptimalkan untuk dapat melakukan eksekusi dengan cepat.
Tipe data baru dan 64 bit registers juga ditambahkan untuk mendukung teknologi MMX.
Pentium II
Processor utama ini memiliki fitur :
· Kecepatan yang berkisar antara 233MHz sampai 450MHz (di tahun 1999)
· Cocok untuk workstations maupun servers
· Menggunakan single edge contact cartridge, 242 pins
· Termasuk 512KB level two cache
· 32KB dari level one cache dibagi menjadi 16KB data dan 16KB instruksi cache
Pentium Pro
Rangkaian Prosessor ini sesuai untuk high-end servers yang membutuhkan sampai 4 processor. Fitur
yang dimilikinya :
· sesuai untuk high end workstations dan servers
· kecepatannya 150, 166, 180 dan 200MHz
· dapat diskalakan sampai 4 processors dalam sistem multiprocessor
· dioptimalkan sampai dapat menjalankan aplikasi 32 bit.
· 8K/8K data terpisah dan instruksi level one cache
Cerelon Processor
Processor Cerelon didesain untuk pemakaian pasar konsumen di rumahan. Processor ini memiliki fitur :
· kecepatan berkisar dari 266 sampai 500MHz (di tahun 1999)
· Mirip dengan Pentium II processor
· Versi 300 dan 333MHz termasuk 128K dari level two cache
· level one cache 32K (terdiri dari 16K instruksi dan 16K data)
· meliputi teknologi MMX
Pentium III Processor
Berdasarkan pada mikro arsitektur P6, merupakan media Intel MMX yang ditingkatkan dengan
penyediaan Streaming SIMD Extensions. Diaman terdapat 70 instruksi baru yang memungkinkan
penggambaran image tingkat lanjut, grafik 3D, audio dan video, dan pengenalan percakapan. Fitur
barunya adalah processor serial number, yaitu suatu nomer elektronik yang ditambahkan ke setiap
Processor Pentium III, yang dapat digunakan oleh departement IT untuk manajemen informasi/asset.
Processor ini memiliki fitur :
· kecepatan berkisar 450MHz, 500MHz, 550MHz dan 600MHz (di tahun 1999)
· 70 Instruksi baru
· Intel® Processor Serial Number
· P6 Microarchitecture
· 100MHz system bus
· 512K Level Two Cache
· Intel® 440BX chipset
Xeon Pentium III Processor

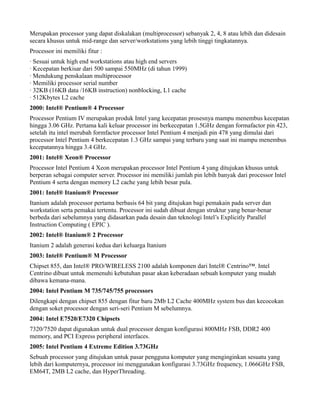

Merupakan processor yang dapat diskalakan (multiprocessor) sebanyak 2, 4, 8 atau lebih dan didesain
secara khusus untuk mid-range dan server/workstations yang lebih tinggi tingkatannya.
Processor ini memiliki fitur :
· Sesuai untuk high end workstations atau high end servers
· Kecepatan berkisar dari 500 sampai 550MHz (di tahun 1999)
· Mendukung penskalaan multiprocessor
· Memiliki processor serial number
· 32KB (16KB data /16KB instruction) nonblocking, L1 cache
· 512Kbytes L2 cache
2000: Intel® Pentium® 4 Processor
Processor Pentium IV merupakan produk Intel yang kecepatan prosesnya mampu menembus kecepatan
hingga 3.06 GHz. Pertama kali keluar processor ini berkecepatan 1.5GHz dengan formafactor pin 423,
setelah itu intel merubah formfactor processor Intel Pentium 4 menjadi pin 478 yang dimulai dari
processor Intel Pentium 4 berkecepatan 1.3 GHz sampai yang terbaru yang saat ini mampu menembus
kecepatannya hingga 3.4 GHz.
2001: Intel® Xeon® Processor
Processor Intel Pentium 4 Xeon merupakan processor Intel Pentium 4 yang ditujukan khusus untuk
berperan sebagai computer server. Processor ini memiliki jumlah pin lebih banyak dari processor Intel
Pentium 4 serta dengan memory L2 cache yang lebih besar pula.
2001: Intel® Itanium® Processor
Itanium adalah processor pertama berbasis 64 bit yang ditujukan bagi pemakain pada server dan
workstation serta pemakai tertentu. Processor ini sudah dibuat dengan struktur yang benar-benar
berbeda dari sebelumnya yang didasarkan pada desain dan teknologi Intel’s Explicitly Parallel
Instruction Computing ( EPIC ).
2002: Intel® Itanium® 2 Processor
Itanium 2 adalah generasi kedua dari keluarga Itanium
2003: Intel® Pentium® M Processor
Chipset 855, dan Intel® PRO/WIRELESS 2100 adalah komponen dari Intel® Centrino™. Intel
Centrino dibuat untuk memenuhi kebutuhan pasar akan keberadaan sebuah komputer yang mudah
dibawa kemana-mana.
2004: Intel Pentium M 735/745/755 processors
Dilengkapi dengan chipset 855 dengan fitur baru 2Mb L2 Cache 400MHz system bus dan kecocokan
dengan soket processor dengan seri-seri Pentium M sebelumnya.
2004: Intel E7520/E7320 Chipsets
7320/7520 dapat digunakan untuk dual processor dengan konfigurasi 800MHz FSB, DDR2 400
memory, and PCI Express peripheral interfaces.
2005: Intel Pentium 4 Extreme Edition 3.73GHz
Sebuah processor yang ditujukan untuk pasar pengguna komputer yang menginginkan sesuatu yang
lebih dari komputernya, processor ini menggunakan konfigurasi 3.73GHz frequency, 1.066GHz FSB,
EM64T, 2MB L2 cache, dan HyperThreading.

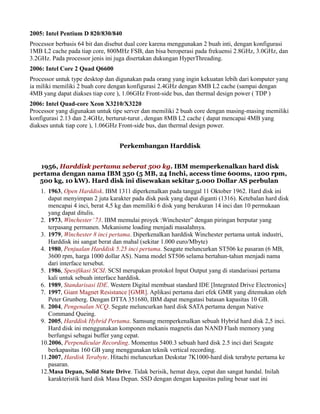

2005: Intel Pentium D 820/830/840
Processor berbasis 64 bit dan disebut dual core karena menggunakan 2 buah inti, dengan konfigurasi
1MB L2 cache pada tiap core, 800MHz FSB, dan bisa beroperasi pada frekuensi 2.8GHz, 3.0GHz, dan
3.2GHz. Pada processor jenis ini juga disertakan dukungan HyperThreading.
2006: Intel Core 2 Quad Q6600
Processor untuk type desktop dan digunakan pada orang yang ingin kekuatan lebih dari komputer yang
ia miliki memiliki 2 buah core dengan konfigurasi 2.4GHz dengan 8MB L2 cache (sampai dengan
4MB yang dapat diakses tiap core ), 1.06GHz Front-side bus, dan thermal design power ( TDP )
2006: Intel Quad-core Xeon X3210/X3220
Processor yang digunakan untuk tipe server dan memiliki 2 buah core dengan masing-masing memiliki
konfigurasi 2.13 dan 2.4GHz, berturut-turut , dengan 8MB L2 cache ( dapat mencapai 4MB yang
diakses untuk tiap core ), 1.06GHz Front-side bus, dan thermal design power.
Perkembangan Harddisk
1956, Harddisk pertama seberat 500 kg. IBM memperkenalkan hard disk
pertama dengan nama IBM 350 (5 MB, 24 Inchi, access time 600ms, 1200 rpm,
500 kg, 10 kW). Hard disk ini disewakan sekitar 5.000 Dollar AS perbulan
1. 1963, Open Harddisk. IBM 1311 diperkenalkan pada tanggal 11 Oktober 1962. Hard disk ini
dapat menyimpan 2 juta karakter pada disk pask yang dapat diganti (1316). Ketebalan hard disk
mencapai 4 inci, berat 4,5 kg dan memiliki 6 disk yang berukuran 14 inci dan 10 permukaan
yang dapat ditulis.
2. 1973, Winchester’73. IBM memulai proyek :Winchester” dengan piringan berputar yang
terpasang permanen. Mekanisme loading menjadi masalahnya.
3. 1979, Winchester 8 inci pertama. Diperkenalkan harddisk Winchester pertama untuk industri,
Harddisk ini sangat berat dan mahal (sekitar 1.000 euro/Mbyte)
4. 1980, Penjualan Harddisk 5.25 inci pertama. Seagate meluncurkan ST506 ke pasaran (6 MB,
3600 rpm, harga 1000 dollar AS). Nama model ST506 selama bertahun-tahun menjadi nama
dari interface tersebut.
5. 1986, Spesifikasi SCSI. SCSI merupakan protokol Input Output yang di standarisasi pertama
kali untuk sebuah interface harddisk.
6. 1989, Standarisasi IDE. Western Digital membuat standard IDE [Integrated Drive Electronics]
7. 1997, Giant Magnet Resistance [GMR]. Aplikasi pertama dari efek GMR yang ditemukan oleh
Peter Grunberg. Dengan DTTA 351680, IBM dapat mengatasi batasan kapasitas 10 GB.
8. 2004, Pengenalan NCQ. Segate meluncurkan hard disk SATA pertama dengan Native
Command Queing.
9. 2005, Harddisk Hybrid Pertama. Samsung memperkenalkan sebuah Hybrid hard disk 2,5 inci.
Hard disk ini menggunakan komponen mekanis magnetis dan NAND Flash memory yang
berfungsi sebagai buffer yang cepat.
10.2006, Perpendicular Recording. Momentus 5400.3 sebuah hard disk 2.5 inci dari Seagate
berkapasitas 160 GB yang menggunakan teknik vertical recording.
11.2007, Hardisk Terabyte. Hitachi meluncurkan Deskstar 7K1000-hard disk terabyte pertama ke
pasaran.

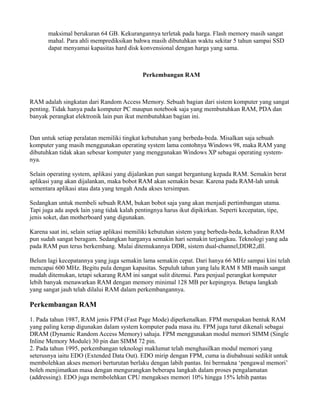

12.Masa Depan, Solid State Drive. Tidak berisik, hemat daya, cepat dan sangat handal. Inilah
karakteristik hard disk Masa Depan. SSD dengan dengan kapasitas paling besar saat ini
maksimal berukuran 64 GB. Kekurangannya terletak pada harga. Flash memory masih sangat
mahal. Para ahli memprediksikan bahwa masih dibutuhkan waktu sekitar 5 tahun sampai SSD
dapat menyamai kapasitas hard disk konvensional dengan harga yang sama.
Perkembangan RAM
RAM adalah singkatan dari Random Access Memory. Sebuah bagian dari sistem komputer yang sangat
penting. Tidak hanya pada komputer PC maupun notebook saja yang membutuhkan RAM, PDA dan
banyak perangkat elektronik lain pun ikut membutuhkan bagian ini.
Dan untuk setiap peralatan memiliki tingkat kebutuhan yang berbeda-beda. Misalkan saja sebuah
komputer yang masih menggunakan operating system lama contohnya Windows 98, maka RAM yang
dibutuhkan tidak akan sebesar komputer yang menggunakan Windows XP sebagai operating system-
nya.
Selain operating system, aplikasi yang dijalankan pun sangat bergantung kepada RAM. Semakin berat
aplikasi yang akan dijalankan, maka bobot RAM akan semakin besar. Karena pada RAM-lah untuk
sementara aplikasi atau data yang tengah Anda akses tersimpan.
Sedangkan untuk membeli sebuah RAM, bukan bobot saja yang akan menjadi pertimbangan utama.
Tapi juga ada aspek lain yang tidak kalah pentingnya harus ikut dipikirkan. Seperti kecepatan, tipe,
jenis soket, dan motherboard yang digunakan.
Karena saat ini, selain setiap aplikasi memiliki kebutuhan sistem yang berbeda-beda, kehadiran RAM
pun sudah sangat beragam. Sedangkan harganya semakin hari semakin terjangkau. Teknologi yang ada
pada RAM pun terus berkembang. Mulai ditemukannya DDR, sistem dual-channel,DDR2,dll.
Belum lagi kecepatannya yang juga semakin lama semakin cepat. Dari hanya 66 MHz sampai kini telah
mencapai 600 MHz. Begitu pula dengan kapasitas. Sepuluh tahun yang lalu RAM 8 MB masih sangat
mudah ditemukan, tetapi sekarang RAM ini sangat sulit ditemui. Para penjual perangkat komputer
lebih banyak menawarkan RAM dengan memory minimal 128 MB per kepingnya. Betapa langkah
yang sangat jauh telah dilalui RAM dalam perkembangannya.
Perkembangan RAM
1. Pada tahun 1987, RAM jenis FPM (Fast Page Mode) diperkenalkan. FPM merupakan bentuk RAM
yang paling kerap digunakan dalam system komputer pada masa itu. FPM juga turut dikenali sebagai
DRAM (Dynamic Random Access Memory) sahaja. FPM menggunakan modul memori SIMM (Single
Inline Memory Module) 30 pin dan SIMM 72 pin.
2. Pada tahun 1995, perkembangan teknologi maklumat telah menghasilkan modul memori yang
seterusnya iaitu EDO (Extended Data Out). EDO mirip dengan FPM, cuma ia diubahsuai sedikit untuk
membolehkan akses memori berturutan berlaku dengan labih pantas. Ini bermakna ‘pengawal memori’
boleh menjimatkan masa dengan mengurangkan beberapa langkah dalam proses pengalamatan
(addressing). EDO juga membolehkan CPU mengakses memori 10% hingga 15% lebih pantas

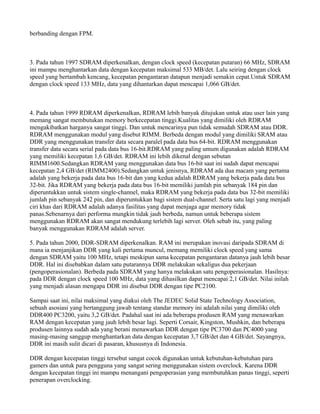

berbanding dengan FPM.
3. Pada tahun 1997 SDRAM diperkenalkan, dengan clock speed (kecepatan putaran) 66 MHz, SDRAM
ini mampu menghantarkan data dengan kecepatan maksimal 533 MB/det. Lalu seiring dengan clock
speed yang bertambah kencang, kecepatan pengantaran datapun menjadi semakin cepat.Untuk SDRAM
dengan clock speed 133 MHz, data yang dihantarkan dapat mencapai 1,066 GB/det.
4. Pada tahun 1999 RDRAM diperkenalkan, RDRAM lebih banyak ditujukan untuk atau user lain yang
memang sangat membutukan memory berkecepatan tinggi.Kualitas yang dimiliki oleh RDRAM
mengakibatkan harganya sangat tinggi. Dan untuk mencarinya pun tidak semudah SDRAM atau DDR.
RDRAM menggunakan modul yang disebut RIMM. Berbeda dengan modul yang dimiliki SRAM atau
DDR yang menggunakan transfer data secara paralel pada data bus 64-bit. RDRAM menggunakan
transfer data secara serial pada data bus 16-bit.RDRAM yang paling umum digunakan adalah RDRAM
yang memiliki kecepatan 1,6 GB/det. RDRAM ini lebih dikenal dengan sebutan
RIMM1600.Sedangkan RDRAM yang menggunakan data bus 16-bit saat ini sudah dapat mencapai
kecepatan 2,4 GB/det (RIMM2400).Sedangkan untuk jenisnya, RDRAM ada dua macam yang pertama
adalah yang bekerja pada data bus 16-bit dan yang kedua adalah RDRAM yang bekerja pada data bus
32-bit. Jika RDRAM yang bekerja pada data bus 16-bit memiliki jumlah pin sebanyak 184 pin dan
diperuntukkan untuk sistem single-channel, maka RDRAM yang bekerja pada data bus 32-bit memiliki
jumlah pin sebanyak 242 pin, dan diperuntukkan bagi sistem dual-channel. Serta satu lagi yang menjadi
ciri khas dari RDRAM adalah adanya fasilitas yang dapat menjaga agar memory tidak
panas.Sebenarnya dari performa mungkin tidak jauh berbeda, namun untuk beberapa sistem
menggunakan RDRAM akan sangat mendukung terlebih lagi server. Oleh sebab itu, yang paling
banyak menggunakan RDRAM adalah server.
5. Pada tahun 2000, DDR-SDRAM diperkenalkan. RAM ini merupakan inovasi daripada SDRAM di
mana ia menjanjikan DDR yang kali pertama muncul, memang memiliki clock speed yang sama
dengan SDRAM yaitu 100 MHz, tetapi meskipun sama kecepatan pengantaran datanya jauh lebih besar
DDR. Hal ini disebabkan dalam satu putarannya DDR melakukan sekaligus dua pekerjaan
(pengoperasionalan). Berbeda pada SDRAM yang hanya melakukan satu pengoperasionalan. Hasilnya:
pada DDR dengan clock speed 100 MHz, data yang dihasilkan dapat mencapai 2,1 GB/det. Nilai inilah
yang menjadi alasan mengapa DDR ini disebut DDR dengan tipe PC2100.
Sampai saat ini, nilai maksimal yang diakui oleh The JEDEC Solid State Technology Association,
sebuah asosiasi yang bertanggung jawab tentang standar memory ini adalah nilai yang dimiliki oleh
DDR400 PC3200, yaitu 3,2 GB/det. Padahal saat ini ada beberapa produsen RAM yang menawarkan
RAM dengan kecepatan yang jauh lebih besar lagi. Seperti Corsair, Kingston, Mushkin, dan beberapa
produsen lainnya sudah ada yang berani menawarkan DDR dengan tipe PC3700 dan PC4000 yang
masing-masing sanggup menghantarkan data dengan kecepatan 3,7 GB/det dan 4 GB/det. Sayangnya,
DDR ini masih sulit dicari di pasaran, khususnya di Indonesia.
DDR dengan kecepatan tinggi tersebut sangat cocok digunakan untuk kebutuhan-kebutuhan para
gamers dan untuk para pengguna yang sangat sering menggunakan sistem overclock. Karena DDR
dengan kecepatan tinggi ini mampu menangani pengoperasian yang membutuhkan panas tinggi, seperti
penerapan overclocking.

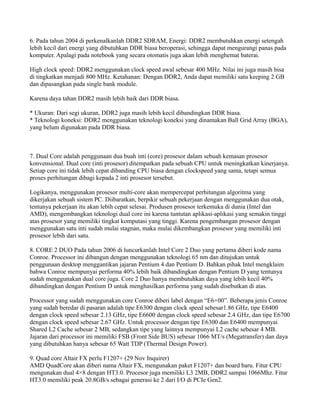

6. Pada tahun 2004 di perkenalkanlah DDR2 SDRAM, Energi: DDR2 membutuhkan energi setengah
lebih kecil dari energi yang dibutuhkan DDR biasa beroperasi, sehingga dapat mengurangi panas pada
komputer. Apalagi pada notebook yang secara otomatis juga akan lebih menghemat baterai.
High clock speed: DDR2 menggunakan clock speed awal sebesar 400 MHz. Nilai ini juga masih bisa
di tingkatkan menjadi 800 MHz. Ketahanan: Dengan DDR2, Anda dapat memiliki satu keeping 2 GB
dan dipasangkan pada single bank module.
Karena daya tahan DDR2 masih lebih baik dari DDR biasa.
* Ukuran: Dari segi ukuran, DDR2 juga masih lebih kecil dibandingkan DDR biasa.
* Teknologi koneksi: DDR2 menggunakan teknologi koneksi yang dinamakan Ball Grid Array (BGA),
yang belum digunakan pada DDR biasa.
7. Dual Core adalah penggunaan dua buah inti (core) prosesor dalam sebuah kemasan prosesor
konvensional. Dual core (inti prosesor) ditempatkan pada sebuah CPU untuk meningkatkan kinerjanya.
Setiap core ini tidak lebih cepat dibanding CPU biasa dengan clockspeed yang sama, tetapi semua
proses perhitungan dibagi kepada 2 inti prosesor tersebut.
Logikanya, menggunakan prosesor multi-core akan mempercepat perhitungan algoritma yang
dikerjakan sebuah sistem PC. Diibaratkan, berpikir sebuah pekerjaan dengan menggunakan dua otak,
tentunya pekerjaan itu akan lebih cepat selesai. Produsen prosesor terkemuka di dunia (Intel dan
AMD), mengembangkan teknologi dual core ini karena tuntutan aplikasi-aplikasi yang semakin tinggi
atas prosesor yang memiliki tingkat komputasi yang tinggi. Karena pengembangan prosesor dengan
menggunakan satu inti sudah mulai stagnan, maka mulai dikembangkan prosesor yang memiliki inti
prosesor lebih dari satu.
8. CORE 2 DUO Pada tahun 2006 di luncurkanlah Intel Core 2 Duo yang pertama diberi kode nama
Conroe. Processor ini dibangun dengan menggunakan teknologi 65 nm dan ditujukan untuk
penggunaan desktop menggantikan jajaran Pentium 4 dan Pentium D. Bahkan pihak Intel mengklaim
bahwa Conroe mempunyai performa 40% lebih baik dibandingkan dengan Pentium D yang tentunya
sudah menggunakan dual core juga. Core 2 Duo hanya membutuhkan daya yang lebih kecil 40%
dibandingkan dengan Pentium D untuk menghasilkan performa yang sudah disebutkan di atas.
Processor yang sudah menggunakan core Conroe diberi label dengan “E6×00”. Beberapa jenis Conroe
yang sudah beredar di pasaran adalah tipe E6300 dengan clock speed sebesar1.86 GHz, tipe E6400
dengan clock speed sebesar 2.13 GHz, tipe E6600 dengan clock speed sebesar 2.4 GHz, dan tipe E6700
dengan clock speed sebesar 2.67 GHz. Untuk processor dengan tipe E6300 dan E6400 mempunyai
Shared L2 Cache sebesar 2 MB, sedangkan tipe yang lainnya mempunyai L2 cache sebesar 4 MB.
Jajaran dari processor ini memiliki FSB (Front Side BUS) sebesar 1066 MT/s (Megatransfer) dan daya
yang dibutuhkan hanya sebesar 65 Watt TDP (Thermal Design Power).
9. Quad core Altair FX perlu F1207+ (29 Nov Inquirer)
AMD QuadCore akan diberi nama Altair FX, mengunakan paket F1207+ dan board baru. Fitur CPU
mengunakan dual 4×8 dengan HT3.0. Procesor juga memiliki L3 2MB, DDR2 sampai 1066Mhz. Fitur
HT3.0 memiliki peak 20.8GB/s sebagai generasi ke 2 dari I/O di PCIe Gen2.

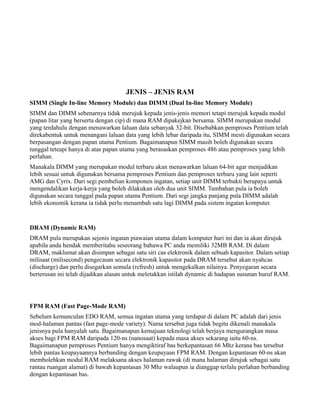

JENIS – JENIS RAM
SIMM (Single In-line Memory Module) dan DIMM (Dual In-line Memory Module)
SIMM dan DIMM sebenarnya tidak merujuk kepada jenis-jenis memori tetapi merujuk kepada modul
(papan litar yang berserta dengan cip) di mana RAM dipakejkan bersama. SIMM merupakan modul
yang terdahulu dengan menawarkan laluan data sebanyak 32-bit. Disebabkan pemproses Pentium telah
direkabentuk untuk menangani laluan data yang lebih lebar daripada itu, SIMM mesti digunakan secara
berpasangan dengan papan utama Pentium. Bagaimanapun SIMM masih boleh digunakan secara
tunggal teteapi hanya di atas papan utama yang berasaskan pemproses 486 atau pemproses yang lebih
perlahan.
Manakala DIMM yang merupakan modul terbaru akan menawarkan laluan 64-bit agar menjadikan
lebih sesuai untuk digunakan bersama pemproses Pentium dan pemproses terbaru yang lain seperti
AMG dan Cyrix. Dari segi pembelian komponen ingatan, setiap unit DIMM terbukti berupaya untuk
mengendalikan kerja-kerja yang boleh dilakukan oleh dua unit SIMM. Tambahan pula ia boleh
digunakan secara tunggal pada papan utama Pentium. Dari segi jangka panjang pula DIMM adalah
lebih ekonomik kerana ia tidak perlu menambah satu lagi DIMM pada sistem ingatan komputer.
DRAM (Dynamic RAM)
DRAM pula merupakan sejenis ingatan piawaian utama dalam komputer hari ini dan ia akan dirujuk
apabila anda hendak memberitahu seseorang bahawa PC anda memiliki 32MB RAM. Di dalam
DRAM, maklumat akan disimpan sebagai satu siri cas elektronik dalam sebuah kapasitor. Dalam setiap
milisaat (milisecond) pengecasan secara elektronik kapasitor pada DRAM tersebut akan nyahcas
(discharge) dan perlu disegarkan semula (refresh) untuk mengekalkan nilainya. Penyegaran secara
berterusan ini telah dijadikan alasan untuk meletakkan istilah dynamic di hadapan susunan huruf RAM.
FPM RAM (Fast Page-Mode RAM)
Sebelum kemunculan EDO RAM, semua ingatan utama yang terdapat di dalam PC adalah dari jenis
mod-halaman pantas (fast page-mode variety). Nama tersebut juga tidak begitu dikenali manakala
jenisnya pula hanyalah satu. Bagaimanapun kemajuan teknologi telah berjaya mengurangkan masa
akses bagi FPM RAM daripada 120-ns (nanosaat) kepada masa akses sekarang iaitu 60-ns.
Bagaimanapun pemproses Pentium hanya mengiktiraf bas berkepantasan 66 Mhz kerana bas tersebut
lebih pantas keupayaannya berbanding dengan keupayaan FPM RAM. Dengan kepantasan 60-ns akan
membolehkan modul RAM melaksana akses halaman rawak (di mana halaman dirujuk sebagai satu
rantau ruangan alamat) di bawah kepantasan 30 Mhz walaupun ia dianggap terlalu perlahan berbanding
dengan kepantasan bas.

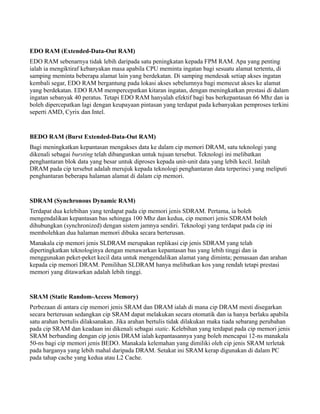

EDO RAM (Extended-Data-Out RAM)
EDO RAM sebenarnya tidak lebih daripada satu peningkatan kepada FPM RAM. Apa yang penting
ialah ia mengiktiraf kebanyakan masa apabila CPU meminta ingatan bagi sesuatu alamat tertentu, di
samping meminta beberapa alamat lain yang berdekatan. Di samping mendesak setiap akses ingatan
kembali segar, EDO RAM bergantung pada lokasi akses sebelumnya bagi memecut akses ke alamat
yang berdekatan. EDO RAM mempercepatkan kitaran ingatan, dengan meningkatkan prestasi di dalam
ingatan sebanyak 40 peratus. Tetapi EDO RAM hanyalah efektif bagi bas berkepantasan 66 Mhz dan ia
boleh dipercepatkan lagi dengan keupayaan pintasan yang terdapat pada kebanyakan pemproses terkini
seperti AMD, Cyrix dan Intel.
BEDO RAM (Burst Extended-Data-Out RAM)
Bagi meningkatkan kepantasan mengakses data ke dalam cip memori DRAM, satu teknologi yang
dikenali sebagai bursting telah dibangunkan untuk tujuan tersebut. Teknologi ini melibatkan
penghantaran blok data yang besar untuk diproses kepada unit-unit data yang lebih kecil. Istilah
DRAM pada cip tersebut adalah merujuk kepada teknologi penghantaran data terperinci yang meliputi
penghantaran beberapa halaman alamat di dalam cip memori.
SDRAM (Synchronous Dynamic RAM)
Terdapat dua kelebihan yang terdapat pada cip memori jenis SDRAM. Pertama, ia boleh
mengendalikan kepantasan bas sehingga 100 Mhz dan kedua, cip memori jenis SDRAM boleh
dihubungkan (synchronized) dengan sistem jamnya sendiri. Teknologi yang terdapat pada cip ini
membolehkan dua halaman memori dibuka secara berterusan.
Manakala cip memori jenis SLDRAM merupakan replikasi cip jenis SDRAM yang telah
dipertingkatkan teknologinya dengan menawarkan kepantasan bas yang lebih tinggi dan ia
menggunakan peket-peket kecil data untuk mengendalikan alamat yang diminta; pemasaan dan arahan
kepada cip memori DRAM. Pemilihan SLDRAM hanya melibatkan kos yang rendah tetapi prestasi
memori yang ditawarkan adalah lebih tinggi.
SRAM (Static Random-Access Memory)
Perbezaan di antara cip memori jenis SRAM dan DRAM ialah di mana cip DRAM mesti disegarkan
secara berterusan sedangkan cip SRAM dapat melakukan secara otomatik dan ia hanya berlaku apabila
satu arahan bertulis dilaksanakan. Jika arahan bertulis tidak dilakukan maka tiada sebarang perubahan
pada cip SRAM dan keadaan ini dikenali sebagai static. Kelebihan yang terdapat pada cip memori jenis
SRAM berbanding dengan cip jenis DRAM ialah kepantasannya yang boleh mencapai 12-ns manakala
50-ns bagi cip memori jenis BEDO. Manakala kelemahan yang dimiliki oleh cip jenis SRAM terletak
pada harganya yang lebih mahal daripada DRAM. Setakat ini SRAM kerap digunakan di dalam PC
pada tahap cache yang kedua atau L2 Cache.

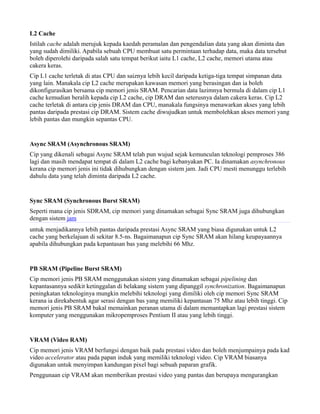

L2 Cache
Istilah cache adalah merujuk kepada kaedah peramalan dan pengendalian data yang akan diminta dan
yang sudah dimiliki. Apabila sebuah CPU membuat satu permintaan terhadap data, maka data tersebut
boleh diperolehi daripada salah satu tempat berikut iaitu L1 cache, L2 cache, memori utama atau
cakera keras.
Cip L1 cache terletak di atas CPU dan saiznya lebih kecil daripada ketiga-tiga tempat simpanan data
yang lain. Manakala cip L2 cache merupakan kawasan memori yang berasingan dan ia boleh
dikonfigurasikan bersama cip memori jenis SRAM. Pencarian data lazimnya bermula di dalam cip L1
cache kemudian beralih kepada cip L2 cache, cip DRAM dan seterusnya dalam cakera keras. Cip L2
cache terletak di antara cip jenis DRAM dan CPU, manakala fungsinya menawarkan akses yang lebih
pantas daripada prestasi cip DRAM. Sistem cache diwujudkan untuk membolehkan akses memori yang
lebih pantas dan mungkin sepantas CPU.
Async SRAM (Asynchronous SRAM)
Cip yang dikenali sebagai Async SRAM telah pun wujud sejak kemunculan teknologi pemproses 386
lagi dan masih mendapat tempat di dalam L2 cache bagi kebanyakan PC. Ia dinamakan asynchronous
kerana cip memori jenis ini tidak dihubungkan dengan sistem jam. Jadi CPU mesti menunggu terlebih
dahulu data yang telah diminta daripada L2 cache.
Sync SRAM (Synchronous Burst SRAM)
Seperti mana cip jenis SDRAM, cip memori yang dinamakan sebagai Sync SRAM juga dihubungkan
dengan sistem jam
untuk menjadikannya lebih pantas daripada prestasi Async SRAM yang biasa digunakan untuk L2
cache yang berkelajuan di sekitar 8.5-ns. Bagaimanapun cip Sync SRAM akan hilang keupayaannya
apabila dihubungkan pada kepantasan bas yang melebihi 66 Mhz.
PB SRAM (Pipeline Burst SRAM)
Cip memori jenis PB SRAM menggunakan sistem yang dinamakan sebagai pipelining dan
kepantasannya sedikit ketinggalan di belakang sistem yang dipanggil synchronization. Bagaimanapun
peningkatan teknologinya mungkin melebihi teknologi yang dimiliki oleh cip memori Sync SRAM
kerana ia direkabentuk agar serasi dengan bas yang memiliki kepantasan 75 Mhz atau lebih tinggi. Cip
memori jenis PB SRAM bakal memainkan peranan utama di dalam memantapkan lagi prestasi sistem
komputer yang menggunakan mikropemproses Pentium II atau yang lebih tinggi.
VRAM (Video RAM)
Cip memori jenis VRAM berfungsi dengan baik pada prestasi video dan boleh menjumpainya pada kad
video accelerator atau pada papan induk yang memiliki teknologi video. Cip VRAM biasanya
digunakan untuk menyimpan kandungan pixel bagi sebuah paparan grafik.
Penggunaan cip VRAM akan memberikan prestasi video yang pantas dan berupaya mengurangkan

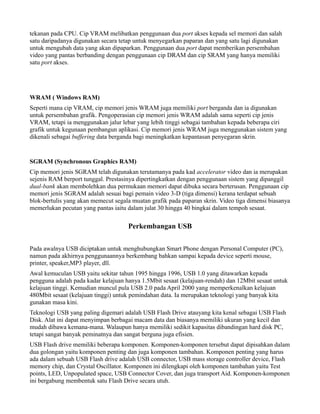

tekanan pada CPU. Cip VRAM melibatkan penggunaan dua port akses kepada sel memori dan salah
satu daripadanya digunakan secara tetap untuk menyegarkan paparan dan yang satu lagi digunakan
untuk mengubah data yang akan dipaparkan. Penggunaan dua port dapat memberikan persembahan
video yang pantas berbanding dengan penggunaan cip DRAM dan cip SRAM yang hanya memiliki
satu port akses.
WRAM ( Windows RAM)
Seperti mana cip VRAM, cip memori jenis WRAM juga memiliki port berganda dan ia digunakan
untuk persembahan grafik. Pengoperasian cip memori jenis WRAM adalah sama seperti cip jenis
VRAM, tetapi ia menggunakan jalur lebar yang lebih tinggi sebagai tambahan kepada beberapa ciri
grafik untuk kegunaan pembangun aplikasi. Cip memori jenis WRAM juga menggunakan sistem yang
dikenali sebagai buffering data berganda bagi meningkatkan kepantasan penyegaran skrin.
SGRAM (Synchronous Graphics RAM)
Cip memori jenis SGRAM telah digunakan terutamanya pada kad accelerator video dan ia merupakan
sejenis RAM berport tunggal. Prestasinya dipertingkatkan dengan penggunaan sistem yang dipanggil
dual-bank akan membolehkan dua permukaan memori dapat dibuka secara berterusan. Penggunaan cip
memori jenis SGRAM adalah sesuai bagi pemain video 3-D (tiga dimensi) kerana terdapat sebuah
blok-bertulis yang akan memecut segala muatan grafik pada paparan skrin. Video tiga dimensi biasanya
memerlukan pecutan yang pantas iaitu dalam julat 30 hingga 40 bingkai dalam tempoh sesaat.
Perkembangan USB
Pada awalnya USB diciptakan untuk menghubungkan Smart Phone dengan Personal Computer (PC),
namun pada akhirnya penggunaannya berkembang bahkan sampai kepada device seperti mouse,
printer, speaker,MP3 player, dll.
Awal kemuculan USB yaitu sekitar tahun 1995 hingga 1996, USB 1.0 yang ditawarkan kepada
pengguna adalah pada kadar kelajuan hanya 1.5Mbit sesaat (kelajuan-rendah) dan 12Mbit sesaat untuk
kelajuan tinggi. Kemudian muncul pula USB 2.0 pada April 2000 yang memperkenalkan kelajuan
480Mbit sesaat (kelajuan tinggi) untuk pemindahan data. Ia merupakan teknologi yang banyak kita
gunakan masa kini.
Teknologi USB yang paling digemari adalah USB Flash Drive atauyang kita kenal sebagai USB Flash
Disk. Alat ini dapat menyimpan berbagai macam data dan biasanya memiliki ukuran yang kecil dan
mudah dibawa kemana-mana. Walaupun hanya memiliki sedikit kapasitas dibandingan hard disk PC,
tetapi sangat banyak peminatnya dan sangat berguna juga efisien.
USB Flash drive memiliki beberapa komponen. Komponen-komponen tersebut dapat dipisahkan dalam
dua golongan yaitu komponen penting dan juga komponen tambahan. Komponen penting yang harus
ada dalam sebuah USB Flash drive adalah USB connector, USB mass storage controller device, Flash
memory chip, dan Crystal Oscillator. Komponen ini dilengkapi oleh komponen tambahan yaitu Test
points, LED, Unpopulated space, USB Connector Cover, dan juga transport Aid. Komponen-komponen
ini bergabung membentuk satu Flash Drive secara utuh.

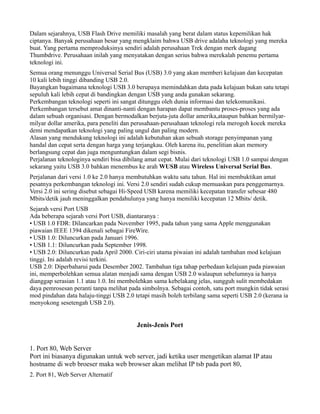

Dalam sejarahnya, USB Flash Drive memiliki masalah yang berat dalam status kepemilikan hak
ciptanya. Banyak perusahaan besar yang mengklaim bahwa USB drive adalaha teknologi yang mereka
buat. Yang pertama memproduksinya sendiri adalah perusahaan Trek dengan merk dagang
Thumbdrive. Perusahaan inilah yang menyatakan dengan serius bahwa merekalah penemu pertama
teknologi ini.
Semua orang menunggu Universal Serial Bus (USB) 3.0 yang akan memberi kelajuan dan kecepatan
10 kali lebih tinggi dibanding USB 2.0.
Bayangkan bagaimana teknologi USB 3.0 berupaya memindahkan data pada kelajuan bukan satu tetapi
sepuluh kali lebih cepat di bandingkan dengan USB yang anda gunakan sekarang.
Perkembangan teknologi seperti ini sangat ditunggu oleh dunia informasi dan telekomunikasi.
Perkembangan tersebut amat dinanti-nanti dengan harapan dapat membantu proses-proses yang ada
dalam sebuah organisasi. Dengan bermodalkan berjuta-juta dollar amerika,ataupun bahkan bermilyar-
milyar dollar amerika, para peneliti dan perusahaan-perusahaan teknologi rela merogoh kocek mereka
demi mendapatkan teknologi yang paling ungul dan paling modern.
Alasan yang mendukung teknologi ini adalah kebutuhan akan sebuah storage penyimpanan yang
handal dan cepat serta dengan harga yang terjangkau. Oleh karena itu, penelitian akan memory
berlangsung cepat dan juga menguntungkan dalam segi bisnis.
Perjalanan teknologinya sendiri bisa dibilang amat cepat. Mulai dari teknologi USB 1.0 sampai dengan
sekarang yaitu USB 3.0 bahkan menembus ke arah WUSB atau Wireless Universal Serial Bus.
Perjalanan dari versi 1.0 ke 2.0 hanya membutuhkan waktu satu tahun. Hal ini membuktikan amat
pesatnya perkembangan teknologi ini. Versi 2.0 sendiri sudah cukup memuaskan para penggemarnya.
Versi 2.0 ini sering disebut sebagai Hi-Speed USB karena memiliki kecepatan transfer sebesar 480
Mbits/detik jauh meninggalkan pendahulunya yang hanya memiliki kecepatan 12 Mbits/ detik.
Sejarah versi Port USB
Ada beberapa sejarah versi Port USB, diantaranya :
• USB 1.0 FDR: Dilancarkan pada November 1995, pada tahun yang sama Apple menggunakan
piawaian IEEE 1394 dikenali sebagai FireWire.
• USB 1.0: Diluncurkan pada Januari 1996.
• USB 1.1: Diluncurkan pada September 1998.
• USB 2.0: Diluncurkan pada April 2000. Ciri-ciri utama piwaian ini adalah tambahan mod kelajuan
tinggi. Ini adalah revisi terkini.
USB 2.0: Diperbaharui pada Desember 2002. Tambahan tiga tahap perbedaan kelajuan pada piawaian
ini, memperbolehkan semua alatan menjadi sama dengan USB 2.0 walaupun sebelumnya ia hanya
dianggap serasian 1.1 atau 1.0. Ini membolehkan sama kebelakang jelas, sungguh sulit membedakan
daya pemrosesan peranti tanpa melihat pada simbolnya. Sebagai contoh, satu port mungkin tidak serasi
mod pindahan data halaju-tinggi USB 2.0 tetapi masih boleh terbilang sama seperti USB 2.0 (kerana ia
menyokong sesetengah USB 2.0).
Jenis-Jenis Port
1. Port 80, Web Server
Port ini biasanya digunakan untuk web server, jadi ketika user mengetikan alamat IP atau
hostname di web broeser maka web browser akan melihat IP tsb pada port 80,
2. Port 81, Web Server Alternatif
ketika port 80 diblok maka port 81 akan digunakan sebagai port altenatif hosting website
3. Port 21, FTP Server
Ketika seseorang mengakses FTP server, maka ftp client secara default akan melakukan koneksi
melalui port 21 dengan ftp server
4. Port 22, SSH Secure Shell
Port ini digunakan untuk port SSH
5. Port 23, Telnet
Jika anda menjalankan server telnet maka port ini digunakan client telnet untuk hubungan dengan
server telnet
6. Port 25, SMTP(Simple Mail Transport Protokol)
Ketika seseorang mengirim email ke server SMTP anda, maka port yg digunakan adalah port 25
7. Port 2525 SMTP Alternate Server
Port 2525 adalah port alternatifi aktif dari TZO untuk menservice forwarding email. Port ini bukan
standard port, namun dapat diguunakan apabila port smtp terkena blok.
8. Port 110, POP Server
Jika anda menggunakan Mail server, user jika log ke dalam mesin tersebut via POP3 (Post Office
Protokol) atau IMAP4 (Internet Message Access Protocol) untuk menerima emailnya, POP3
merupakan protokol untuk mengakses mail box
9. Port 119, News (NNTP) Server
10.Port 3389, Remote Desktop
Port ini adalah untuk remote desktop di WinXP
11. Port 389, LDAP Server
LDAP or Lightweight Directory Access Protocol is becoming popular for Directory access, or Name,
Telephone, Address directories. For Example LDAP://LDAP.Bigfoot.Com is a LDAP directory server.
12. Port 143, IMAP4 Server
IMAP4 or Internet Message Access Protocol is becoming more popular and is used to retrieve Internet
Mail from a remote server. It is more disk intensive, since all messages are stored on the server, but it
allows for easy online, offline and disconnected use.
13. Port 443, Secure Sockets Layer (SSL) Server
When you run a secure server, SSL Clients wanting to connect to your Secure server will connect on
port
14. 443. This port needs to be open to run your own Secure Transaction server.
Port 445, SMB over IP, File Sharing
Kelemahan windows yg membuka port ini. biasanya port ini digunakan sebagai port file sharing
termasuk printer sharing, port inin mudah dimasukin virus atau worm dan sebangsanya
15. Ports 1503 and 1720 Microsoft NetMeeting and VOIP
MS NetMeeting and other VOIP allows you to host an Internet call or VideoConference with other 16.
NetMeeting or VOIP users.
16. Port 5631, PCAnywhere
When a PCAnywhere server is set up to receive remote requests, it listens on TCP port 5631. This
allow you to run a PCAnywhere host and use the Internet to connect back and remotely control your
PC.
17. Port 5900, Virtual Network Computing (VNC)
When you run an VNC server to remotely control your PC, it uses port 5900. VNC is useful if you wish
to remotely control your server.
18. Port 111, Portmap
19. Port 3306, Mysql
Pengertian PCI
PCI (kepanjangan dari bahasa Inggris: Peripheral Component Interconnect) adalah bus yang
didesain untuk menangani beberapa perangkat keras. Standar bus PCI ini dikembangkan oleh
konsorsium PCI Special Interest Group yang dibentuk oleh Intel Corporation dan beberapa
perusahaan lainnya, pada tahun 1992. Tujuan dibentuknya bus ini adalah untuk menggantikan
Bus ISA/EISA yang sebelumnya digunakan dalam komputer IBM PC atau kompatibelnya.
Komputer lama menggunakan slot ISA, yang merupakan bus yang lamban. Sejak kemunculan-
nya sekitar tahun 1992, bus PCI masih digunakan sampai sekarang, hingga keluar versi
terbarunya yaitu PCI Express (add-on).
Nama : Baso Syahrul Akram
NIM : D411 09 321
Kelas : Elektro C

Tugas lplk

  • 1.
    Tugas Perkembangan Processors Processor merupakanbagian sangat penting dari sebuah komputer, yang berfungsi sebagai otak dari komputer. Tanpa processor komputer hanyalah sebuah mesin dungu yang tak bisa apa-apa. Processor yang kita pakai saat ini sudah sangat cepat sekali. Tentu saja untuk mencapai kecepatan sampai saat ini processor tersebut mengalami perkembangan. Nah berikut perkembangan processor mulai dari generasi 4004 microprocessor yang di pakai pada mesin penghitung Busicom sampai dengan intel Quad-core Xeon. Tulisan ini juga untuk melengkapi tugas yang diberikan oleh dosen matakuliah Arsitektur Komputer. Semoga tulisan ini berguna bagi rekan-rekan mahasiswa UPI “YPTK” Padang. Perkembangan processor diawali oleh processor intel pada saat itu hanya satu² nya microprocessor yang ada. Tetapi pada saat ini sudah banyak beredar processor dari produsen yang lain, sehingga user sudah bisa mendapatkan processor yang beragam. 1. Microprocessor 4004 (1971) Processor di awali pada tahun 1971 dimana intel mengeluarkan processor pertamanya yang di pakai pada mesin penghitung buscom. Ini adalah penemuan yang memulai memasukan system cerdas kedalam mesin. Processor ini dinamakan microprocessor 4004. Chip intel 4004 ini mengawali perkembangan CPU dengan mempelopori peletakan seluruh komponen mesin hitung dalam satu IC. Pada saat ini IC mengerjakan satu tugas saja. 2. Microprocessor 8008 (1972) Pada tahun 1972 intel mengeluarkan microprocessor 8008 yang berkecepatan hitung 2 kali lipat dari MP sebelumnya. MP ini adalah mp 8 bit pertama. Mp ini juga di desain untuk mengerjakan satu pekerjaan saja. 3. Microprocessor 8080 (1974) Pada tahun 1974 intel kembali mengeluarkan mp terbaru dengan seri 8080. Pada seri ini intel melakukan perubahan dari mp multivoltage menjadi triple voltage, teknologi yang di pakai NMOS, lebih cepat dari seri sebelumnya yang memakai teknologi PMOS. Mp ini adalah otak pertama bagi komputer yang bernama altair.Pada saat ini pengalamatan memory sudah sampai 64 kilobyte. Kecepatanya sampai 10X mp sebelumnya. Tahun ini juga muncul mp dari produsen lain seperti MC6800 dari Motorola -1974, Z80 dari Zilog -1976 (merupakan dua rival berat), dan prosessor2 lain seri 6500 buatan MOST, Rockwell, Hyundai, WDC, NCR dst. 4. Microprocessor 8086 (1978) Processor 8086 adalah cpu pertama 16 bit. Tetapi pada saat ini masih banyak di gunakan mainboard sandard 8 bit, karena motherboard 16bit merupakan hal yang mahal. Akhir nya pada tahun 1979 intel merancang ulang processor ini sehingga compatible dengan mainboard 8 bit yang di beri nama 8088 tetapi secara logika bisa di namakan 8086sx. Perusahan komputer IBM menggunakan processor 8086sx ini untuk komputernya karena lebih murah dari harga 8086, dan juga bisa menggunakan mainboard bekas dari processor 8080. Teknologi yang di gunakan pada processor ini juga berbeda dari seri 8080, dimana pada seri 8086 dan 8086sx intel menggunakan teknologi HMOS. 5. Microprocessor 286 (1982) Intel 286 atau yang lebih dikenal dengan nama 80286 adalah sebuah processor yang pertama kali dapat mengenali dan menggunakan software yang digunakan untuk processor sebelumnya. 286 (1982) juga
  • 2.
    merupakan prosessor 16bit.Prosessor ini mempunyai kemajuan yang relatif besar dibanding chip-chip generasi pertama.Frekuensi clock ditingkatkan, tetapi perbaikan yang utama ialah optimasi penanganan perintah.286 menghasilkan kerja lebih banyak tiap tik clock daripada 8088/8086. Pada kecepatan awal (6 MHz) berunjuk kerja empat kali lebih baik dari 8086 pada 4.77 MHz. Belakangan diperkenalkan dengan kecepatan clock 8,10,dan 12 MHz yang digunakan pada IBM PC-AT (1984). Pembaharuan yang lain ialah kemampuan untuk bekerja pada protected mode/mode perlindungan – mode kerja baru dengan “24 bit virtual address mode”/mode pengalamatan virtual 24 bit, yang menegaskan arah perpindahan dari DOS ke Windows dan multitasking. Tetapi anda tidak dapat berganti dari protected kembali ke real mode / mode riil tanpa mere- boot PC, dan sistem operasi yang menggunakan hal ini hanyalah OS/2 saat itu.Processor 80386 DX 386 diluncurkan 17 Oktober 1985. 80386 merupakan CPU 32 bit pertama. Dari titik pandang PC DOS tradisional, bukan sebuah revolusi. 286 yang bagus bekerja secepat 386SX pertama-walaupun menerapkan mode 32 bit. Prosessor ini dapat mengalamati memori hingga 4 GB dan mempunyai cara pengalamatan yang lebih baik daripada 286. 386 bekerja pada kecepatan clock 16,20, dan 33 MHz. Belakangan Cyrix dan AMD membuat clones/tiruan-tiruan yang bekerja pada 40 MHz. 386 mengenalkan mode kerja baru disamping mode real dan protected pada 286. Mode baru itu disebut virtual 8086 yang terbuka untuk multitasking karena CPU dapat membuat beberapa 8086 virtual di tiap lokasi memorinya sendiri- sendiri. 80386 merupakan CPU pertama berunjuk kerja baik dengan Windows versi- versi awal.. Processor 80386SX Chip ini merupakan chip yang tidak lengkap yang sangat terkenal dari 386DX. Prosessor ini hanya mempunyai bus data eksternal 16 bit berbeda dengan DX yang 32 bit. Juga, SX hanya mempunyai jalur alamat 24. Oleh karena itu, prosessor ini hanya dapat mengalamati maksimum RAM 16 MB. Prosessor ini bukan 386 yang sesungguhnya, tetapi motherboard yang lebih murah membuatnya sangat terkenal. Processor 80486 DX 80486 dikeluarkan 10 April 1989 dan bekerja dua kali lebih cepat dari pendahulunya. Hal ini dapat terjadi karena penanganan perintah-perintah x86 yang lebih cepat, lebih-lebih pada mode RISC. Pada saat yang sama kecepatan bus dinaikkan, tetapi 386DX dan 486DX merupakan chip 32 bit. Sesuatu yang baru dalam 486 ialah menjadikan satu math coprocessor/prosesor pembantu matematis. Sebelumnya, math co-processor yang harus dipasang merupakan chip 387 yang terpisah, 486 juga mempunyai cache L1 8 KB. Processor 80486 SX Prosessor ini merupakan chip baru yang tidak lengkap. Math co-processor dihilangkan dibandingkan 486DX. Processor Cyrix 486SLC Cyrix dan Texas Instruments telah membuat serngkaian chip 486SLC. Chip-chip tersebut menggunakan kumpulan perintah yang sama seperti 486DX, dan bekerja secara internal 32 bit seperti DX. Tetapi secara eksternal bekerja hanya pada 16 bit (seperti 386SX). Oleh karena itu, chip-chip tersebut hanya menangani RAM 16 MB. Lagipula, hanya mempunyai cache internal 1 KB dan tidak
  • 3.
    ada mathematical co-processor.Sesungguhnya chip-chip tersebut hanya merupakan perbaikan 286/386SX. Chip-chip tersebut bukan merupakan chip-chip clone. Chip-chip tersebut mempunyai perbedaan yang mendasar dalam arsitekturnya jika dibandingkan dengan chip Intel. Processor IBM 486SLC2 IBM mempunyai chip 486 buatan sendiri. Serangkaian chip tersebut diberi nama LC2 dan SLC3. Yang terakhir dikenal sebagai Blue Lightning. Chip-chip ini dapat dibandingkan dengan 486SX Intel, karena tidak mempunyai mathematical coprocessor yang menjadi satu. Tetapi mempunyai cache internal 16 KB (bandingkan dengan Intel yang mempunyai 8 KB). Yang mengurangi unjuk kerjanya ialah antarmuka bus dari chip 386. SLC2 bekerja pada 25/50 MHz secara eksternal dan internal, sedangkan chip SLC3 bekerja pada 25/75 dan 33/100 MHz. IBM membuat chip-chip ini untuk PC mereka sendiri dengan fasilitas mereka sendiri, melesensi logiknya dari Intel. Perkembangan 486 Selanjutnya DX4; Prosessor-prosessor DX4 Intel mewakili sebuah peningkatan 80486. Kecepatannya tiga kali lipat dari 25 ke 75 MHz dan dari 33 ke 100 MHz. Chip DX4 lainnya dipercepat hingga dari 25 ke 83 MHz. X4 mempunyai cache internal 16 KB dan bekerja pada 3.3 volt. DX dan DX2 hanya mempunyai cache 8 KB dan memerlukan 5 volt dengan masalah panas bawaan. Tabel CPU dan FPU CPU FPU ‘ 8086 8087 80286 80287 80386 80387 80486DX Built in / di dalam 80486SX Tidak ada Pentium dan sesudahnya Di dalam Pentium Classic (P54C) Chip ini dikembangkan oleh Intel dan dikeluarkan pada 22 Maret 1993. Prosessor Pentium merupakan super scalar, yang berarti prosessor ini dapat menjalankan lebih dari satu perintah tiap tik clock. Prosessor ini menangani dua perintah tiap tik, sebanding dengan dua buah 486 dalam satu chip. Terdapat perubahan yang besar dalam bus sistem : lebarnya lipat dua menjadi 64 bit dan kecepatannya meningkat menjadi 60 atau 66 MHz. Sejak itu, Intel memproduksi dua macam Pentium yang bekerja pada sistem bus 60 MHz (P90, P120, P150, dan P180) dan sisanya, bekerja pada 66 MHz(P100, P133,P166, dan P200). Cyrix 6×86 Chip dari perusahaan Cyrix yang diperkenalkan 5 Februari 1996 ini merupakan tiruan Pentium yang murah.Chip ini kompatibel dengan Pentium, karena cocok dengan Socket 7. Cyrix memasarkan CPU- CPUnya dengan membandingkan pada frekuensi clock Intel. Cyrix 6×86 dikenal dengan unjuk kerja yang buruk pada floating pointnya. Cyrix mempunyai masalah saat menjalankan NT 4.0. AMD (Advanced Micro Devices) Pentium-pentium AMD seperti chip-chip yang ditawarka oleh Intel bersaing dengan ketat. AMD menggunakan teknologi- teknologi mereka sendiri. Oleh karena itu, prosesornya bukan merupakan clone-clone. AMD mempunyai seri sebagai berikut : - K5, dapat disamakan dengan Pentium-pentium
  • 4.
    Classic (dengan cacheL1 16 KB dan tanpa MMX). - K6, K6-2, dan K6-3 bersaing dengan Pentium MMX dan Pentium II. - K7 Athlon, Agustus 1999, tidak kompatibel dengan Socket 7. AMD K5 K5 merupakan tiruan Pentium. K5 lama sebagai contoh dijual sebagai PR133 (Perform Rating). Maksudnya, bahwa chip tersebut akan berunjuk kerja seperti sebuah Pentium P133. Tetapi, hanya berjalan 100 MHz secara internal. Chip tersebut masih harus dipasang pada motherboard seperti sebuah P133. K5 AMD juga ada yang PR166. Chip ini dimaksudkan untuk bersaing dengan P166 Intel. Bekerja hanya pada 116.6 MHz (1.75 x 66 MHz) secara internal. Hal ini dikarenakan cache yang dioptimasi dan perkembangan-perkembangan baru lainnya. Hanya ada fitur yang tidak sesuai dengan P166 yaitu dalam kerja floating-point. PR133 dan PR166 berharga jauh lebih murah dari jenis Pentium yang sebanding, dan prosessor ini sangat terkenal pada mesin-mesin dengan harga yang murah. Pentium MMX (P55C) Pentium-pentium P55C diperkenalkan 8 Januari 1997. MMX merupakan kkumpulan perintah baru ( 57 integer baru, 4 jenis data baru dan 8 register 64 bit), yang menambah kemampuan CPU tersebut. Perintah-perintah MMX dirancang untuk program-program multimedia. Pemrogram dapat menggunakan perintahperintah ini dalam program-programnya. Hal ini akan memberikan perbaikan dalam menjalankan program. IDT Winchip IDT merupakan perusahaan yang lebih kecil yang menghasilkan CPU seperti Pentium MMX dengan harga murah. WinChip C6 pertama IDT diperkenalkan pada Mei 1997. AMD K6 K6 AMD diluncurkan 2 April 1997 . Chip ini berunjuk kerja sedikit lebih baik dari pentium MMX. Oleh karena itu termasuk dalam keluarga P6. · Dilengkapi dengan 32+32 KB cache L1 dan MMX. · Berisi 8.8 juta transistor. K6 seperti halnya K5 kompatibel dengan Pentium. Maka, dapat diletakkan di Socket 7, pada motherboard Pentium umumnya, dan ini segera membuat K6 menjadi sangat terkenal. Cyrix 6×86MX (MII) Cyrix juga mempunyai chip dengan unjuk kerja tinggi, berada diantara generasi ke- 5 dan ke-6. Jenis pertama didudukkan melawan chip Pentium MMX dari Intel. Jenis berikutnya dapat dibandingkan dengan K6. Prosessor kelompok P6 yang powerful dari Cyrix diumumkan sebagai “M2”. Diperkenalkan pada 30 Mei 1997 namanya menjadi 6×86MX. Kemudian diberi nama MII. Chip 6×86MX ini kompatibel dengan Pnetium MMX dan dipasangkan pada motherboard Socket 7 biasa, 6×86MX mempunyai 64 KB cache L1 internal. Cyrix juga memanfaatkan teknologi yang tidak ditemukan di dalam Pentium MMX. 6X86MX secara khusus dibandingkan dengan CPU generasi ke-6 lainnya (Pentium II dan Pro dan K6) karena tidak bekerja berdasar kernel RISC. 6X86MX menjalankan perintah CISC asli seperti Pentium
  • 5.
    MMX. 6X86MX mempunyai –seperti semua prosessor dary Cyrix – masalah yang berhubungan dengan unit FPU. Tetapi, jika hanya digunakan untuk aplikasi standart, hal ini bukan masalah. Masalah akan muncul jika memainkan game 3D. 6×86MX chip yang cukup powerful. Tetapi chip-chip ini tidak punya FPU dan MMX yang berunjuk kerja baik. Chip-chip ini tidak memasukkan teknologi 3DNow! Kecepatan Internal dan Eksternal 6×86MX 6×8MX Kecepatan internal Kecepatan eksternal PR166 150 MHz 60 MHz PR200 166 MHz 66 MHz PR233 188 MHz 75 MHz PR266 225 MHz 75 MHz PR300 233 MHz 66 MHz PR333 255 MHz 83 MHz PR433 285 MHz 95 MHz PR466 333 MHz 95 MHz Dua jenis 6X86MX dan MII, pada 14 April 1998 versi Cyrix MII diluncurkan. Chip ini sebenarnya chip yang sama dengan 6×86MX hanya bekerja pada frekuensi clock yang lebih tinggi. Selanjutnya tegangannya dikurangi hingga 2.2 volt. AMD K6-2 Versi “model 8” berikutnya K6 mempunyai nama sandi “Chomper”. Prosessor ini pada 28 Mei 1998 dipasarkan sebagai K6-2, dan seperti versi model 7 K6 yang asli, dibuat dengan teknologi 0.25 mikron. Chip-chip ini bekerja hanya dengan 2.2 voltage. Chip ini berhasil menjadi saingan Pentium II Intel. K6-2 dibuat untuk bus front side (bus sistem) pada kecepatan 100 MHz dan motherboard Super 7. AMD membuat perusahaan lain seperti Via dan Alladin, membuat chip set baru untuk motherboard Socket 7 tradisional, setelah Intel tahu 1997 menghentikan platform tersebut. K6-2 juga diperbaiki dengan unjuk kerja MMX yang dua kali lebih baik dibandingkan dengan K6 yang awal. K6-2 mempunyai plug-in 3D baru (disebut 3DNow!) untuk unjuk kerja game yang lebih baik. Terdiri dari 21 perintah baru yang dapat digunakan oleh pengembang perangkat lunak untuk memberikan unjuk kerja 3D yang lebih baik. Dukungan termasuk dalam DirectX 6.0 untuk Windows. DirectX merupakan multimedia API, untuk Windows. DirectX merupakan beberapa program yang dapat meningkatkan unjuk kerja multimedia di dalam semua program Windows. Multimedia 3DNow! tidak kompatibel dengan MMX, tetapi K6-2 mempunyai MMX sebaik 3DNow!. Cyrix dan IDT juga meluncurkan CPU dengan 3DNow!. K6-2 memberi unjuk kerja sangat, sangat bagus. Anda dapat membandingkan prosessor ini dengan Pentium II. K6-2 350 MHz berunjuk kerja sangat mirip dengan Pentium II-350, tetapi dijual dengan lebih murah. Dan dapat menghemat lebih banyak sebab motherboard yang lebih murah. K6-2 Dengan Bus dan Clock-nya K6-2 Bus Clock
  • 6.
    266 MHz 66MHz 4.0 x 66 MHz 266 MHz 88 MHz 3.0 x 88 MHz 300 MHz 100 MHz 3.0 x 100 MHz 333 MHz 95 MHz 3.5 x 95 MHz 350 MHz 100 MHz 3.5 x 100 MHz 380 MHz 95 MHz 4.0 x 95 MHz 400 MHz 100 MHz 4.0 x 100 MHz Pentium Pro (1995) Pengembangan Pentium Pro dimulai 1991, di Oregon. Diperkenalkan pada 1 November, 1995 . Pentium Pro merupakan prosessor RISC murni, dioptimasi untuk pemrosesan 32 bit pada Windows NT atau OS/2. Fitur yang baru ialah bahwa cache L2 yang menjadi satu Chip raksasa, dengan chip empat persegi panjang dan Socket-8nya. Unit CPU dan cache L2 merupakan unit yang terpisah di dalam chip ini. Pentium II (1997) Pentium Pro “Klamath” merupakan nama sandi prosessor puncak Intel. Prosessor ini mengakhiri seri Pentium Pro yang sebagian terdapat pengurangan dan sebagaian terdapat perbaikan. Diperkenalkan 7 Mei 1997, Pentium II mempunyai fitur- fitur : · CPU diletakkan bersama dengan 512 KB L2 di dalam sebuah modul SECC (Single Edge Contact Cartridge) · Terhubung dengan motherboard menggunakan penghubung/konektor slot one dan bus P6 GTL+. · Perintah-perintah MMX. · Perbaikan menjalankan program 16 bit (menyenangkan bagi pengguna Windows 3.11) · Penggandaan dan perbaikan cache L1 (16 KB + 16 KB). · Kecepatan internal meningkat dari 233 MHz ke 300 MHz (versi berikutnya lebih tinggi). · Cache L2 bekerja pada setengah kecepatan CPU. Dengan rancangan yang baru, cache L2 mempunyai bus sendiri. Cache L2 bekerja pada setengah kecepatan CPU, seperti 133 MHz atau 150 MHz. Jelas merupakan sebuah kemunduran dari Pentium Pro, yang dapat bekerja pada 200 MHz antara CPU dan cache L2. Hal ini dijawab dengan cache L1. Dibawah ini terlihat perbandingan tersebut : Pentium II telah tersedia dalam 233, 266, 300, 333,350, 400, 450, dan 500 MHz (kecepatan yang lebih tinggi segera muncul). Dengan chip set 8244BX dan i810 Pentium II mempunyai unjuk kerja yang baik sekali. Pentium II berbentuk kotak plastik persegi empat besar, yang berisi CPU dan cache. Juga terdapat kontroler kecil (S824459AB) dan kipas pendingin dengan ukuran yang besar. Perbedaan CPU dengan Cache CPU Laju pemindahan Kecepatan Laju pemindahan ‘ L1 clock L2 L2 ,
  • 7.
    Pentium 200 777MB/det. 66 MHz 67 MB/det. Pentium 200 MMX 790 MB/det 66 MHz 74 MB/det Pentium Pro 200 957 MB/det 200 MHz 316 MB/det Pentium II 266 MHz 1,175 MB/det 133 MHz 221 MB/det Pentium-II Celeron Awal 1998 Intel mempunyai masa yang sulit dengan Pentium Pro II yang agak mahal. Banyak pengguna membeli AMD K6-233M, yang menawarkan unjuk kerja sangat baik pada harga yang layak. Maka Intel membuat merek CPU baru yang disebut Celeron. Prosesor ini sama dengan Pnetium II kecuali cache L2 yang telah dilepas. Prosessor ini dapat disebut Pentium II-SX. Pada 1998 Intel mengganti Pentium MMX-nya dengan Celeron pertama. Kemudian rancangannya diperbaiki. Cartridge Celeron sesuai dengan Slot 1 dan bekerja pda sistem bus 66 MHz. Clock internal bekerja pada 266 atau 300 MHz. Pentium-II Celeron A : Mendocino Bagian yang menarik dari cartridge baru dengan 128 KB cache L2 di dalam CPU. Hal ini memberikan unjuk kerja yang sangat baik, karena cache L2 bekerja pada kecepatan CPU penuh. Celeron 300A merupakan sebuah chip dalam kartu : Pentium-II Celeron PPGA : Socket 370 Socket 370 baru untuk Celeron. Prosessor 400 dan 366 MHz (1999) tersedia dalam plastic pin grid array (PPGA). Socket PGA370 terlihat seperti Socket 7 tradisional.yang mempunyai 370 pin. Pentium-II Xeon Pada 26 Juali 1998 Intel mengenalkan cartridge Pentium II baru yang diberi nama Xeon. Ditujukan untuk server dan pemakai high-end. Xeon merupakan Pentium II degnan cartridge baru yang sesuai konektor baru yang disebut Slot two. Modul ini dua kal lebih tinggi dari Pentium II, tetapi ada perubahan dan perbaikan penting lain : · Chip RAM cache L2 jenis baru: CSRAM (Custom SRAM), yang bekerja pada kecepatan CPU penuh. · Ukuran cache L2 yang berbeda : 512, 1024, atau 2048 KB RAM L2. · Memori RAM hingga 8 GB dapat di-cache. · Hingga empat atau delapan Xeon dalam satu server. · Mendukung server yang dicluster. · Chip set baru 82440GX dan 82450NX. Chip Xeon bekerja pada kecepatan clock CPU penuh. Dapat diperkirakan, bahwa akan mempunyai unjuk kerja yang sama seperti cache L1. Tetapi antarmuka dari L1 ke L2 bernilai beberapa tik clock pada awal tiap perpindahan, sehingga ada beberapa kelambatan. Tetapi jika data sudah dipindahkan, bekerja pada kecepatan clock penuh. AMD K6-3 AMD K6-3 merupakan model 9 dengan nama sandi “Sharptooth”, yang mungkin memiliki cache tiga tingkat : · Sedikit perbaikan dibandingkan unit K6-2 · Cache L2 sebesar 258 KB satu chip · Rancangan cache tiga tingkat · Bus front side 133 MHz baru. · Kecepatan clock 400 MHz dengan 450 MHz.
  • 8.
    Kedua cache 64KB L1 dan 256 KB L2 disatukan dengan chipnya. Cache pada die L2 ini bekerja pada kecepatan prosesor penuh seperti yang dilakukan pada Pentium Pro, dan seperti yang dilakukan pada Celeron A dan pada prosessor Xeon dari Intel. Hal ini secara pasti akan banyak meningkatkan kecepatan K6 ! Karena K6-3 digunakan pada motherboard Super 7 dan ruang untuk cache tingkat berikutnya cache L3. Perancangan cache tiga tingkat dibuat untuk menggunakan motherboard yang sudah ada hingga 2 MB cache yang on-board. Ini seharusnya merupakan cache L2 (pada motherboard) yang digunakan sebagai cache tingkat tiga. Hal ini terjadi secara otomatis, dan semakin besar cache namapak akan banyak meningkatkan unjuk kerjanya ! Pentium III – Katmai CPU P6 pertama dari Intel ialah Pentium Pro. Kemudian didapatkan PentiumII dalam pelbagai jenis. Dan yang terakhir adalah Pentium III. Maret 1999 Intel mengenalkan kumpulan MMX2 baru yang ditingkatkan untuk perintayh grafis (diantaranya 70 buah). Perintah ini disebut Katmai New Instructions (KNI) /Perintah Baru Katmai atau SSE. Perintah ini ditujukan untuk meningkatkan unjuk kerja game 3D – seperti teknologi 3DNow! AMD. Katmai memasukkan “double precision floating- point single instruction multiple data”/”floating point dengan ketelitian ganda satu perintah banyak data” (atau DPFS SIMD untuk singkatnya) yang bekerja dalam delapan register 128 bit. KNI diperkenalkan pada Pentium III 500 MHz baru. Prosessor ini sangat mirip dengan Pentium II. Menggunakan Slot 1, dan hanya berbeda pada fitur baru seperti pemaikaian Katmai dan SSE. Prosessor ini dipasangkan pada motherboard dengan chip set BX dan slot 1. Prosesor ini mempunyai beberapa fitur : · Nomer pengenal · Register baru dan 70 perintah baru Akhirnya kecepatan clock dinaikkan hingga 500 MHz dengan ruang untuk peningkatan lebih lanjut. Pentium III Xeon (dengan nama sandi Tanner) diperkenalkan 17 Maret 1999. Chip Xeon diperbarui dengan semua fitur baru dari Pentium III. Untuk memanfaatkannya Intel telah mengumumkan chip set Profusion. Nomer pengenal PSN (Processor Serial Number), unik untuk tiap CPU, telah menyebabkan banyak pembicaraan masalah keamanan. Nomer ini bernilai 96 bit yang diprogram secara elektronik ke dalam tiap chiop. Sesungguhnya ini berarti inisiatif yang sangat bijaksana, yang dapat membuat perdagangan elektronik dan penyandian dalam Internet menjadi aman dan efektif. AMD K-7 Athlan Processor AMD utama yang sangat menggemparkan Athlon (K7) diperkenalkan Agustus 1999. Tanggapan Intel (nama sandi Foster) tidak dapat diharapkan hingga akhir tahun 2000. Dalam bulan- bulan pertama, pasar menanggapi Athlan sangat positif. Nampaknya (seperti yang diharapkan) untuk mengungguli Pentium III pada frekuensi clock yang sama. · Seperti modul pada Pentium II , yang rancangannya sepenuhnya milik AMD. Socket tersebut disebut Slot A. · Kecepatan clock 600 MHz merupakan versi pertama. · Cache L2 mencapai 8 MB (minimum 512 KB, tanpa tambahan TAG-RAM). · Cache L1 128 KB. · Berisi 22 juta transistor (Pentium III mempunyai 9.3 juta). · Bus jenis baru . Jenis bus sistem yang benar-benar baru, yang pada versi pertama akan bekerja pada 200 MHz.
  • 9.
    Peningkatan hingga 400MHz diharapkan kemudian. Kecepatan RAM 200 MHz merupakan dua kali lebih cepat daripada semua CPU Intel yang ada. Kecepatan yang tinggi ini akan memerlukan RAM cepat yang baru untuk memperoleh keuntungan penuh dari akibat ini. · Bus backside yang bebas, yang menghubungkan cache L2. Disini kecepatan clock dapat menjadi ¼, 1/3, 2/3 atau sama dengan frekuensi CPU internal. Hal itu merupakan sistem yang sama seperti yang digunakan pada sistem P6 dimana kecepatan L2 bisa setengah (Celeron, Pentium II dan III) atau kecepatan CPU penuh (seperti Xeon). · Pengkodean yang berat dan DPU · Tiga pengkode perintah menerjemahkan perintah program RISCx86 ke perintah RISC yang efektif, ROP, dimana hingga 9 perintah dapat dijalankan secara sererntak. Uji coba pertama menunjukkan pengkodean 2.8 perintah CISC tiap putaran clock. Hal ini kira-kira 30% lebih baik dari Pentium II dan III. · Dapat menangani dan menyusun kembali hingga 72 perintah (diluar ROP) secara serentak (Pentium III dapat melakukan 40, K6-2 hanya 24). · Unjuk kerja FPU yang hebat dengan tiga perintah serentak dan satu GFLOP pada 500 floating point. Dua GFLOP dengan perintah MMX dan 3DNow! Hal itu sedikitnya sama dengan unjuk kerja Pentium III dengan memanfaatkan secara penuh Katmai. Mesin 3DNow! bahkan sudah diperbaiki dibandingkan pada K6-3. Unjuk kerja Athlon Processor FPU Winmark Intel Pentium III/500 2562 AMD Athlon / 500 MHz 2767 · AMD tidak punya lisensi untuk menggunakan rancang bangun Slot 1, sehingga rangkaian logika kontroler datang dari Digital Equipment Corp. Disebut EV6 dan dirancang untuk CPU Alpha 21264. Perusahaan AMD merencanakan untuk mengembangkan chip set mereka sendiri, tetapi rancang bangunnya akan menjadi bebas royalti untuk digunakan. Hal ini menjadikan prosessor pertama AMD yang menggunakan motherboard dan chip set yang dirancang khusus oleh AMD sendiri. · Penggunaan bus EV6 memberi banyak lebar band daripada Intel GTL+. Hal ini berarti bahwa Athlon mempunyai kemampuan untuk bekerja dengan jenis RAM baru seperti RDRAM. Juga penggunaan 128 KB cache L1 yang cukup berat. Cache L1 penting jika kecepatan clock meningkat dan 128 KB dua kali dari ukuran milik Pentium II. · Athlon akan hadir dalam beberapa versi. Versi “paling lambat” mempunyai cache L2 yang bekerja sepertiga kecepatan CPU, dimana yang paling bagus akan bekerja pada kecepatan CPU penuh (seperti yang dilakukan oleh Xeon). Athlon akan memberi persainga n Intel dalam segala lapisan termasuk server, yang dapat dibandingkan dengan prosessor Xeon. PERKEMBANGAN PROCESSOR BERBASIS INTEL Ada banyak macam processor yang tersedia saat ini. Beberapa didesain untuk kebutuhan pada komputer portable, yang lainnya khusus didesain untuk penggunaan multi media. Pembahasan berikut ini menerangkan secara sekilas tentang tipe prosesor berbasis Intel secara umum beserta fitur- fiturnya. MMX Technology Teknologi MMX dari Intel didesain untuk meningkatkan performa multimedia dan aplikasi komunikasi. Sebelum adanya MMX, beberapa processor secara terpisah digunakan untuk
  • 10.
    mengimplementasikan komunikasi dansuara dalam system komputer. Dengan desain MMX, teknologi ini dapat ditambahkan ke dalam desain dari processor. Hal ini berarti himpunan instruksi yang dimiliki oleh processor dioptimalkan untuk menangani bidang multimedia dan program komunikasi. MMX menambahkan 57 instruksi baru ke dalam himpunan instruksi dasar dari processor. Instruksi- instruksi ini dioptimalkan untuk dapat melakukan eksekusi dengan cepat. Tipe data baru dan 64 bit registers juga ditambahkan untuk mendukung teknologi MMX. Pentium II Processor utama ini memiliki fitur : · Kecepatan yang berkisar antara 233MHz sampai 450MHz (di tahun 1999) · Cocok untuk workstations maupun servers · Menggunakan single edge contact cartridge, 242 pins · Termasuk 512KB level two cache · 32KB dari level one cache dibagi menjadi 16KB data dan 16KB instruksi cache Pentium Pro Rangkaian Prosessor ini sesuai untuk high-end servers yang membutuhkan sampai 4 processor. Fitur yang dimilikinya : · sesuai untuk high end workstations dan servers · kecepatannya 150, 166, 180 dan 200MHz · dapat diskalakan sampai 4 processors dalam sistem multiprocessor · dioptimalkan sampai dapat menjalankan aplikasi 32 bit. · 8K/8K data terpisah dan instruksi level one cache Cerelon Processor Processor Cerelon didesain untuk pemakaian pasar konsumen di rumahan. Processor ini memiliki fitur : · kecepatan berkisar dari 266 sampai 500MHz (di tahun 1999) · Mirip dengan Pentium II processor · Versi 300 dan 333MHz termasuk 128K dari level two cache · level one cache 32K (terdiri dari 16K instruksi dan 16K data) · meliputi teknologi MMX Pentium III Processor Berdasarkan pada mikro arsitektur P6, merupakan media Intel MMX yang ditingkatkan dengan penyediaan Streaming SIMD Extensions. Diaman terdapat 70 instruksi baru yang memungkinkan penggambaran image tingkat lanjut, grafik 3D, audio dan video, dan pengenalan percakapan. Fitur barunya adalah processor serial number, yaitu suatu nomer elektronik yang ditambahkan ke setiap Processor Pentium III, yang dapat digunakan oleh departement IT untuk manajemen informasi/asset. Processor ini memiliki fitur : · kecepatan berkisar 450MHz, 500MHz, 550MHz dan 600MHz (di tahun 1999) · 70 Instruksi baru · Intel® Processor Serial Number · P6 Microarchitecture · 100MHz system bus · 512K Level Two Cache · Intel® 440BX chipset Xeon Pentium III Processor
  • 11.
    Merupakan processor yangdapat diskalakan (multiprocessor) sebanyak 2, 4, 8 atau lebih dan didesain secara khusus untuk mid-range dan server/workstations yang lebih tinggi tingkatannya. Processor ini memiliki fitur : · Sesuai untuk high end workstations atau high end servers · Kecepatan berkisar dari 500 sampai 550MHz (di tahun 1999) · Mendukung penskalaan multiprocessor · Memiliki processor serial number · 32KB (16KB data /16KB instruction) nonblocking, L1 cache · 512Kbytes L2 cache 2000: Intel® Pentium® 4 Processor Processor Pentium IV merupakan produk Intel yang kecepatan prosesnya mampu menembus kecepatan hingga 3.06 GHz. Pertama kali keluar processor ini berkecepatan 1.5GHz dengan formafactor pin 423, setelah itu intel merubah formfactor processor Intel Pentium 4 menjadi pin 478 yang dimulai dari processor Intel Pentium 4 berkecepatan 1.3 GHz sampai yang terbaru yang saat ini mampu menembus kecepatannya hingga 3.4 GHz. 2001: Intel® Xeon® Processor Processor Intel Pentium 4 Xeon merupakan processor Intel Pentium 4 yang ditujukan khusus untuk berperan sebagai computer server. Processor ini memiliki jumlah pin lebih banyak dari processor Intel Pentium 4 serta dengan memory L2 cache yang lebih besar pula. 2001: Intel® Itanium® Processor Itanium adalah processor pertama berbasis 64 bit yang ditujukan bagi pemakain pada server dan workstation serta pemakai tertentu. Processor ini sudah dibuat dengan struktur yang benar-benar berbeda dari sebelumnya yang didasarkan pada desain dan teknologi Intel’s Explicitly Parallel Instruction Computing ( EPIC ). 2002: Intel® Itanium® 2 Processor Itanium 2 adalah generasi kedua dari keluarga Itanium 2003: Intel® Pentium® M Processor Chipset 855, dan Intel® PRO/WIRELESS 2100 adalah komponen dari Intel® Centrino™. Intel Centrino dibuat untuk memenuhi kebutuhan pasar akan keberadaan sebuah komputer yang mudah dibawa kemana-mana. 2004: Intel Pentium M 735/745/755 processors Dilengkapi dengan chipset 855 dengan fitur baru 2Mb L2 Cache 400MHz system bus dan kecocokan dengan soket processor dengan seri-seri Pentium M sebelumnya. 2004: Intel E7520/E7320 Chipsets 7320/7520 dapat digunakan untuk dual processor dengan konfigurasi 800MHz FSB, DDR2 400 memory, and PCI Express peripheral interfaces. 2005: Intel Pentium 4 Extreme Edition 3.73GHz Sebuah processor yang ditujukan untuk pasar pengguna komputer yang menginginkan sesuatu yang lebih dari komputernya, processor ini menggunakan konfigurasi 3.73GHz frequency, 1.066GHz FSB, EM64T, 2MB L2 cache, dan HyperThreading.
  • 12.
    2005: Intel PentiumD 820/830/840 Processor berbasis 64 bit dan disebut dual core karena menggunakan 2 buah inti, dengan konfigurasi 1MB L2 cache pada tiap core, 800MHz FSB, dan bisa beroperasi pada frekuensi 2.8GHz, 3.0GHz, dan 3.2GHz. Pada processor jenis ini juga disertakan dukungan HyperThreading. 2006: Intel Core 2 Quad Q6600 Processor untuk type desktop dan digunakan pada orang yang ingin kekuatan lebih dari komputer yang ia miliki memiliki 2 buah core dengan konfigurasi 2.4GHz dengan 8MB L2 cache (sampai dengan 4MB yang dapat diakses tiap core ), 1.06GHz Front-side bus, dan thermal design power ( TDP ) 2006: Intel Quad-core Xeon X3210/X3220 Processor yang digunakan untuk tipe server dan memiliki 2 buah core dengan masing-masing memiliki konfigurasi 2.13 dan 2.4GHz, berturut-turut , dengan 8MB L2 cache ( dapat mencapai 4MB yang diakses untuk tiap core ), 1.06GHz Front-side bus, dan thermal design power. Perkembangan Harddisk 1956, Harddisk pertama seberat 500 kg. IBM memperkenalkan hard disk pertama dengan nama IBM 350 (5 MB, 24 Inchi, access time 600ms, 1200 rpm, 500 kg, 10 kW). Hard disk ini disewakan sekitar 5.000 Dollar AS perbulan 1. 1963, Open Harddisk. IBM 1311 diperkenalkan pada tanggal 11 Oktober 1962. Hard disk ini dapat menyimpan 2 juta karakter pada disk pask yang dapat diganti (1316). Ketebalan hard disk mencapai 4 inci, berat 4,5 kg dan memiliki 6 disk yang berukuran 14 inci dan 10 permukaan yang dapat ditulis. 2. 1973, Winchester’73. IBM memulai proyek :Winchester” dengan piringan berputar yang terpasang permanen. Mekanisme loading menjadi masalahnya. 3. 1979, Winchester 8 inci pertama. Diperkenalkan harddisk Winchester pertama untuk industri, Harddisk ini sangat berat dan mahal (sekitar 1.000 euro/Mbyte) 4. 1980, Penjualan Harddisk 5.25 inci pertama. Seagate meluncurkan ST506 ke pasaran (6 MB, 3600 rpm, harga 1000 dollar AS). Nama model ST506 selama bertahun-tahun menjadi nama dari interface tersebut. 5. 1986, Spesifikasi SCSI. SCSI merupakan protokol Input Output yang di standarisasi pertama kali untuk sebuah interface harddisk. 6. 1989, Standarisasi IDE. Western Digital membuat standard IDE [Integrated Drive Electronics] 7. 1997, Giant Magnet Resistance [GMR]. Aplikasi pertama dari efek GMR yang ditemukan oleh Peter Grunberg. Dengan DTTA 351680, IBM dapat mengatasi batasan kapasitas 10 GB. 8. 2004, Pengenalan NCQ. Segate meluncurkan hard disk SATA pertama dengan Native Command Queing. 9. 2005, Harddisk Hybrid Pertama. Samsung memperkenalkan sebuah Hybrid hard disk 2,5 inci. Hard disk ini menggunakan komponen mekanis magnetis dan NAND Flash memory yang berfungsi sebagai buffer yang cepat. 10.2006, Perpendicular Recording. Momentus 5400.3 sebuah hard disk 2.5 inci dari Seagate berkapasitas 160 GB yang menggunakan teknik vertical recording. 11.2007, Hardisk Terabyte. Hitachi meluncurkan Deskstar 7K1000-hard disk terabyte pertama ke pasaran. 12.Masa Depan, Solid State Drive. Tidak berisik, hemat daya, cepat dan sangat handal. Inilah karakteristik hard disk Masa Depan. SSD dengan dengan kapasitas paling besar saat ini
  • 13.
    maksimal berukuran 64GB. Kekurangannya terletak pada harga. Flash memory masih sangat mahal. Para ahli memprediksikan bahwa masih dibutuhkan waktu sekitar 5 tahun sampai SSD dapat menyamai kapasitas hard disk konvensional dengan harga yang sama. Perkembangan RAM RAM adalah singkatan dari Random Access Memory. Sebuah bagian dari sistem komputer yang sangat penting. Tidak hanya pada komputer PC maupun notebook saja yang membutuhkan RAM, PDA dan banyak perangkat elektronik lain pun ikut membutuhkan bagian ini. Dan untuk setiap peralatan memiliki tingkat kebutuhan yang berbeda-beda. Misalkan saja sebuah komputer yang masih menggunakan operating system lama contohnya Windows 98, maka RAM yang dibutuhkan tidak akan sebesar komputer yang menggunakan Windows XP sebagai operating system- nya. Selain operating system, aplikasi yang dijalankan pun sangat bergantung kepada RAM. Semakin berat aplikasi yang akan dijalankan, maka bobot RAM akan semakin besar. Karena pada RAM-lah untuk sementara aplikasi atau data yang tengah Anda akses tersimpan. Sedangkan untuk membeli sebuah RAM, bukan bobot saja yang akan menjadi pertimbangan utama. Tapi juga ada aspek lain yang tidak kalah pentingnya harus ikut dipikirkan. Seperti kecepatan, tipe, jenis soket, dan motherboard yang digunakan. Karena saat ini, selain setiap aplikasi memiliki kebutuhan sistem yang berbeda-beda, kehadiran RAM pun sudah sangat beragam. Sedangkan harganya semakin hari semakin terjangkau. Teknologi yang ada pada RAM pun terus berkembang. Mulai ditemukannya DDR, sistem dual-channel,DDR2,dll. Belum lagi kecepatannya yang juga semakin lama semakin cepat. Dari hanya 66 MHz sampai kini telah mencapai 600 MHz. Begitu pula dengan kapasitas. Sepuluh tahun yang lalu RAM 8 MB masih sangat mudah ditemukan, tetapi sekarang RAM ini sangat sulit ditemui. Para penjual perangkat komputer lebih banyak menawarkan RAM dengan memory minimal 128 MB per kepingnya. Betapa langkah yang sangat jauh telah dilalui RAM dalam perkembangannya. Perkembangan RAM 1. Pada tahun 1987, RAM jenis FPM (Fast Page Mode) diperkenalkan. FPM merupakan bentuk RAM yang paling kerap digunakan dalam system komputer pada masa itu. FPM juga turut dikenali sebagai DRAM (Dynamic Random Access Memory) sahaja. FPM menggunakan modul memori SIMM (Single Inline Memory Module) 30 pin dan SIMM 72 pin. 2. Pada tahun 1995, perkembangan teknologi maklumat telah menghasilkan modul memori yang seterusnya iaitu EDO (Extended Data Out). EDO mirip dengan FPM, cuma ia diubahsuai sedikit untuk membolehkan akses memori berturutan berlaku dengan labih pantas. Ini bermakna ‘pengawal memori’ boleh menjimatkan masa dengan mengurangkan beberapa langkah dalam proses pengalamatan (addressing). EDO juga membolehkan CPU mengakses memori 10% hingga 15% lebih pantas
  • 14.
    berbanding dengan FPM. 3.Pada tahun 1997 SDRAM diperkenalkan, dengan clock speed (kecepatan putaran) 66 MHz, SDRAM ini mampu menghantarkan data dengan kecepatan maksimal 533 MB/det. Lalu seiring dengan clock speed yang bertambah kencang, kecepatan pengantaran datapun menjadi semakin cepat.Untuk SDRAM dengan clock speed 133 MHz, data yang dihantarkan dapat mencapai 1,066 GB/det. 4. Pada tahun 1999 RDRAM diperkenalkan, RDRAM lebih banyak ditujukan untuk atau user lain yang memang sangat membutukan memory berkecepatan tinggi.Kualitas yang dimiliki oleh RDRAM mengakibatkan harganya sangat tinggi. Dan untuk mencarinya pun tidak semudah SDRAM atau DDR. RDRAM menggunakan modul yang disebut RIMM. Berbeda dengan modul yang dimiliki SRAM atau DDR yang menggunakan transfer data secara paralel pada data bus 64-bit. RDRAM menggunakan transfer data secara serial pada data bus 16-bit.RDRAM yang paling umum digunakan adalah RDRAM yang memiliki kecepatan 1,6 GB/det. RDRAM ini lebih dikenal dengan sebutan RIMM1600.Sedangkan RDRAM yang menggunakan data bus 16-bit saat ini sudah dapat mencapai kecepatan 2,4 GB/det (RIMM2400).Sedangkan untuk jenisnya, RDRAM ada dua macam yang pertama adalah yang bekerja pada data bus 16-bit dan yang kedua adalah RDRAM yang bekerja pada data bus 32-bit. Jika RDRAM yang bekerja pada data bus 16-bit memiliki jumlah pin sebanyak 184 pin dan diperuntukkan untuk sistem single-channel, maka RDRAM yang bekerja pada data bus 32-bit memiliki jumlah pin sebanyak 242 pin, dan diperuntukkan bagi sistem dual-channel. Serta satu lagi yang menjadi ciri khas dari RDRAM adalah adanya fasilitas yang dapat menjaga agar memory tidak panas.Sebenarnya dari performa mungkin tidak jauh berbeda, namun untuk beberapa sistem menggunakan RDRAM akan sangat mendukung terlebih lagi server. Oleh sebab itu, yang paling banyak menggunakan RDRAM adalah server. 5. Pada tahun 2000, DDR-SDRAM diperkenalkan. RAM ini merupakan inovasi daripada SDRAM di mana ia menjanjikan DDR yang kali pertama muncul, memang memiliki clock speed yang sama dengan SDRAM yaitu 100 MHz, tetapi meskipun sama kecepatan pengantaran datanya jauh lebih besar DDR. Hal ini disebabkan dalam satu putarannya DDR melakukan sekaligus dua pekerjaan (pengoperasionalan). Berbeda pada SDRAM yang hanya melakukan satu pengoperasionalan. Hasilnya: pada DDR dengan clock speed 100 MHz, data yang dihasilkan dapat mencapai 2,1 GB/det. Nilai inilah yang menjadi alasan mengapa DDR ini disebut DDR dengan tipe PC2100. Sampai saat ini, nilai maksimal yang diakui oleh The JEDEC Solid State Technology Association, sebuah asosiasi yang bertanggung jawab tentang standar memory ini adalah nilai yang dimiliki oleh DDR400 PC3200, yaitu 3,2 GB/det. Padahal saat ini ada beberapa produsen RAM yang menawarkan RAM dengan kecepatan yang jauh lebih besar lagi. Seperti Corsair, Kingston, Mushkin, dan beberapa produsen lainnya sudah ada yang berani menawarkan DDR dengan tipe PC3700 dan PC4000 yang masing-masing sanggup menghantarkan data dengan kecepatan 3,7 GB/det dan 4 GB/det. Sayangnya, DDR ini masih sulit dicari di pasaran, khususnya di Indonesia. DDR dengan kecepatan tinggi tersebut sangat cocok digunakan untuk kebutuhan-kebutuhan para gamers dan untuk para pengguna yang sangat sering menggunakan sistem overclock. Karena DDR dengan kecepatan tinggi ini mampu menangani pengoperasian yang membutuhkan panas tinggi, seperti penerapan overclocking.
  • 15.
    6. Pada tahun2004 di perkenalkanlah DDR2 SDRAM, Energi: DDR2 membutuhkan energi setengah lebih kecil dari energi yang dibutuhkan DDR biasa beroperasi, sehingga dapat mengurangi panas pada komputer. Apalagi pada notebook yang secara otomatis juga akan lebih menghemat baterai. High clock speed: DDR2 menggunakan clock speed awal sebesar 400 MHz. Nilai ini juga masih bisa di tingkatkan menjadi 800 MHz. Ketahanan: Dengan DDR2, Anda dapat memiliki satu keeping 2 GB dan dipasangkan pada single bank module. Karena daya tahan DDR2 masih lebih baik dari DDR biasa. * Ukuran: Dari segi ukuran, DDR2 juga masih lebih kecil dibandingkan DDR biasa. * Teknologi koneksi: DDR2 menggunakan teknologi koneksi yang dinamakan Ball Grid Array (BGA), yang belum digunakan pada DDR biasa. 7. Dual Core adalah penggunaan dua buah inti (core) prosesor dalam sebuah kemasan prosesor konvensional. Dual core (inti prosesor) ditempatkan pada sebuah CPU untuk meningkatkan kinerjanya. Setiap core ini tidak lebih cepat dibanding CPU biasa dengan clockspeed yang sama, tetapi semua proses perhitungan dibagi kepada 2 inti prosesor tersebut. Logikanya, menggunakan prosesor multi-core akan mempercepat perhitungan algoritma yang dikerjakan sebuah sistem PC. Diibaratkan, berpikir sebuah pekerjaan dengan menggunakan dua otak, tentunya pekerjaan itu akan lebih cepat selesai. Produsen prosesor terkemuka di dunia (Intel dan AMD), mengembangkan teknologi dual core ini karena tuntutan aplikasi-aplikasi yang semakin tinggi atas prosesor yang memiliki tingkat komputasi yang tinggi. Karena pengembangan prosesor dengan menggunakan satu inti sudah mulai stagnan, maka mulai dikembangkan prosesor yang memiliki inti prosesor lebih dari satu. 8. CORE 2 DUO Pada tahun 2006 di luncurkanlah Intel Core 2 Duo yang pertama diberi kode nama Conroe. Processor ini dibangun dengan menggunakan teknologi 65 nm dan ditujukan untuk penggunaan desktop menggantikan jajaran Pentium 4 dan Pentium D. Bahkan pihak Intel mengklaim bahwa Conroe mempunyai performa 40% lebih baik dibandingkan dengan Pentium D yang tentunya sudah menggunakan dual core juga. Core 2 Duo hanya membutuhkan daya yang lebih kecil 40% dibandingkan dengan Pentium D untuk menghasilkan performa yang sudah disebutkan di atas. Processor yang sudah menggunakan core Conroe diberi label dengan “E6×00”. Beberapa jenis Conroe yang sudah beredar di pasaran adalah tipe E6300 dengan clock speed sebesar1.86 GHz, tipe E6400 dengan clock speed sebesar 2.13 GHz, tipe E6600 dengan clock speed sebesar 2.4 GHz, dan tipe E6700 dengan clock speed sebesar 2.67 GHz. Untuk processor dengan tipe E6300 dan E6400 mempunyai Shared L2 Cache sebesar 2 MB, sedangkan tipe yang lainnya mempunyai L2 cache sebesar 4 MB. Jajaran dari processor ini memiliki FSB (Front Side BUS) sebesar 1066 MT/s (Megatransfer) dan daya yang dibutuhkan hanya sebesar 65 Watt TDP (Thermal Design Power). 9. Quad core Altair FX perlu F1207+ (29 Nov Inquirer) AMD QuadCore akan diberi nama Altair FX, mengunakan paket F1207+ dan board baru. Fitur CPU mengunakan dual 4×8 dengan HT3.0. Procesor juga memiliki L3 2MB, DDR2 sampai 1066Mhz. Fitur HT3.0 memiliki peak 20.8GB/s sebagai generasi ke 2 dari I/O di PCIe Gen2.
  • 16.
    JENIS – JENISRAM SIMM (Single In-line Memory Module) dan DIMM (Dual In-line Memory Module) SIMM dan DIMM sebenarnya tidak merujuk kepada jenis-jenis memori tetapi merujuk kepada modul (papan litar yang berserta dengan cip) di mana RAM dipakejkan bersama. SIMM merupakan modul yang terdahulu dengan menawarkan laluan data sebanyak 32-bit. Disebabkan pemproses Pentium telah direkabentuk untuk menangani laluan data yang lebih lebar daripada itu, SIMM mesti digunakan secara berpasangan dengan papan utama Pentium. Bagaimanapun SIMM masih boleh digunakan secara tunggal teteapi hanya di atas papan utama yang berasaskan pemproses 486 atau pemproses yang lebih perlahan. Manakala DIMM yang merupakan modul terbaru akan menawarkan laluan 64-bit agar menjadikan lebih sesuai untuk digunakan bersama pemproses Pentium dan pemproses terbaru yang lain seperti AMG dan Cyrix. Dari segi pembelian komponen ingatan, setiap unit DIMM terbukti berupaya untuk mengendalikan kerja-kerja yang boleh dilakukan oleh dua unit SIMM. Tambahan pula ia boleh digunakan secara tunggal pada papan utama Pentium. Dari segi jangka panjang pula DIMM adalah lebih ekonomik kerana ia tidak perlu menambah satu lagi DIMM pada sistem ingatan komputer. DRAM (Dynamic RAM) DRAM pula merupakan sejenis ingatan piawaian utama dalam komputer hari ini dan ia akan dirujuk apabila anda hendak memberitahu seseorang bahawa PC anda memiliki 32MB RAM. Di dalam DRAM, maklumat akan disimpan sebagai satu siri cas elektronik dalam sebuah kapasitor. Dalam setiap milisaat (milisecond) pengecasan secara elektronik kapasitor pada DRAM tersebut akan nyahcas (discharge) dan perlu disegarkan semula (refresh) untuk mengekalkan nilainya. Penyegaran secara berterusan ini telah dijadikan alasan untuk meletakkan istilah dynamic di hadapan susunan huruf RAM. FPM RAM (Fast Page-Mode RAM) Sebelum kemunculan EDO RAM, semua ingatan utama yang terdapat di dalam PC adalah dari jenis mod-halaman pantas (fast page-mode variety). Nama tersebut juga tidak begitu dikenali manakala jenisnya pula hanyalah satu. Bagaimanapun kemajuan teknologi telah berjaya mengurangkan masa akses bagi FPM RAM daripada 120-ns (nanosaat) kepada masa akses sekarang iaitu 60-ns. Bagaimanapun pemproses Pentium hanya mengiktiraf bas berkepantasan 66 Mhz kerana bas tersebut lebih pantas keupayaannya berbanding dengan keupayaan FPM RAM. Dengan kepantasan 60-ns akan membolehkan modul RAM melaksana akses halaman rawak (di mana halaman dirujuk sebagai satu rantau ruangan alamat) di bawah kepantasan 30 Mhz walaupun ia dianggap terlalu perlahan berbanding dengan kepantasan bas.
  • 17.
    EDO RAM (Extended-Data-OutRAM) EDO RAM sebenarnya tidak lebih daripada satu peningkatan kepada FPM RAM. Apa yang penting ialah ia mengiktiraf kebanyakan masa apabila CPU meminta ingatan bagi sesuatu alamat tertentu, di samping meminta beberapa alamat lain yang berdekatan. Di samping mendesak setiap akses ingatan kembali segar, EDO RAM bergantung pada lokasi akses sebelumnya bagi memecut akses ke alamat yang berdekatan. EDO RAM mempercepatkan kitaran ingatan, dengan meningkatkan prestasi di dalam ingatan sebanyak 40 peratus. Tetapi EDO RAM hanyalah efektif bagi bas berkepantasan 66 Mhz dan ia boleh dipercepatkan lagi dengan keupayaan pintasan yang terdapat pada kebanyakan pemproses terkini seperti AMD, Cyrix dan Intel. BEDO RAM (Burst Extended-Data-Out RAM) Bagi meningkatkan kepantasan mengakses data ke dalam cip memori DRAM, satu teknologi yang dikenali sebagai bursting telah dibangunkan untuk tujuan tersebut. Teknologi ini melibatkan penghantaran blok data yang besar untuk diproses kepada unit-unit data yang lebih kecil. Istilah DRAM pada cip tersebut adalah merujuk kepada teknologi penghantaran data terperinci yang meliputi penghantaran beberapa halaman alamat di dalam cip memori. SDRAM (Synchronous Dynamic RAM) Terdapat dua kelebihan yang terdapat pada cip memori jenis SDRAM. Pertama, ia boleh mengendalikan kepantasan bas sehingga 100 Mhz dan kedua, cip memori jenis SDRAM boleh dihubungkan (synchronized) dengan sistem jamnya sendiri. Teknologi yang terdapat pada cip ini membolehkan dua halaman memori dibuka secara berterusan. Manakala cip memori jenis SLDRAM merupakan replikasi cip jenis SDRAM yang telah dipertingkatkan teknologinya dengan menawarkan kepantasan bas yang lebih tinggi dan ia menggunakan peket-peket kecil data untuk mengendalikan alamat yang diminta; pemasaan dan arahan kepada cip memori DRAM. Pemilihan SLDRAM hanya melibatkan kos yang rendah tetapi prestasi memori yang ditawarkan adalah lebih tinggi. SRAM (Static Random-Access Memory) Perbezaan di antara cip memori jenis SRAM dan DRAM ialah di mana cip DRAM mesti disegarkan secara berterusan sedangkan cip SRAM dapat melakukan secara otomatik dan ia hanya berlaku apabila satu arahan bertulis dilaksanakan. Jika arahan bertulis tidak dilakukan maka tiada sebarang perubahan pada cip SRAM dan keadaan ini dikenali sebagai static. Kelebihan yang terdapat pada cip memori jenis SRAM berbanding dengan cip jenis DRAM ialah kepantasannya yang boleh mencapai 12-ns manakala 50-ns bagi cip memori jenis BEDO. Manakala kelemahan yang dimiliki oleh cip jenis SRAM terletak pada harganya yang lebih mahal daripada DRAM. Setakat ini SRAM kerap digunakan di dalam PC pada tahap cache yang kedua atau L2 Cache.
  • 18.
    L2 Cache Istilah cacheadalah merujuk kepada kaedah peramalan dan pengendalian data yang akan diminta dan yang sudah dimiliki. Apabila sebuah CPU membuat satu permintaan terhadap data, maka data tersebut boleh diperolehi daripada salah satu tempat berikut iaitu L1 cache, L2 cache, memori utama atau cakera keras. Cip L1 cache terletak di atas CPU dan saiznya lebih kecil daripada ketiga-tiga tempat simpanan data yang lain. Manakala cip L2 cache merupakan kawasan memori yang berasingan dan ia boleh dikonfigurasikan bersama cip memori jenis SRAM. Pencarian data lazimnya bermula di dalam cip L1 cache kemudian beralih kepada cip L2 cache, cip DRAM dan seterusnya dalam cakera keras. Cip L2 cache terletak di antara cip jenis DRAM dan CPU, manakala fungsinya menawarkan akses yang lebih pantas daripada prestasi cip DRAM. Sistem cache diwujudkan untuk membolehkan akses memori yang lebih pantas dan mungkin sepantas CPU. Async SRAM (Asynchronous SRAM) Cip yang dikenali sebagai Async SRAM telah pun wujud sejak kemunculan teknologi pemproses 386 lagi dan masih mendapat tempat di dalam L2 cache bagi kebanyakan PC. Ia dinamakan asynchronous kerana cip memori jenis ini tidak dihubungkan dengan sistem jam. Jadi CPU mesti menunggu terlebih dahulu data yang telah diminta daripada L2 cache. Sync SRAM (Synchronous Burst SRAM) Seperti mana cip jenis SDRAM, cip memori yang dinamakan sebagai Sync SRAM juga dihubungkan dengan sistem jam untuk menjadikannya lebih pantas daripada prestasi Async SRAM yang biasa digunakan untuk L2 cache yang berkelajuan di sekitar 8.5-ns. Bagaimanapun cip Sync SRAM akan hilang keupayaannya apabila dihubungkan pada kepantasan bas yang melebihi 66 Mhz. PB SRAM (Pipeline Burst SRAM) Cip memori jenis PB SRAM menggunakan sistem yang dinamakan sebagai pipelining dan kepantasannya sedikit ketinggalan di belakang sistem yang dipanggil synchronization. Bagaimanapun peningkatan teknologinya mungkin melebihi teknologi yang dimiliki oleh cip memori Sync SRAM kerana ia direkabentuk agar serasi dengan bas yang memiliki kepantasan 75 Mhz atau lebih tinggi. Cip memori jenis PB SRAM bakal memainkan peranan utama di dalam memantapkan lagi prestasi sistem komputer yang menggunakan mikropemproses Pentium II atau yang lebih tinggi. VRAM (Video RAM) Cip memori jenis VRAM berfungsi dengan baik pada prestasi video dan boleh menjumpainya pada kad video accelerator atau pada papan induk yang memiliki teknologi video. Cip VRAM biasanya digunakan untuk menyimpan kandungan pixel bagi sebuah paparan grafik. Penggunaan cip VRAM akan memberikan prestasi video yang pantas dan berupaya mengurangkan
  • 19.
    tekanan pada CPU.Cip VRAM melibatkan penggunaan dua port akses kepada sel memori dan salah satu daripadanya digunakan secara tetap untuk menyegarkan paparan dan yang satu lagi digunakan untuk mengubah data yang akan dipaparkan. Penggunaan dua port dapat memberikan persembahan video yang pantas berbanding dengan penggunaan cip DRAM dan cip SRAM yang hanya memiliki satu port akses. WRAM ( Windows RAM) Seperti mana cip VRAM, cip memori jenis WRAM juga memiliki port berganda dan ia digunakan untuk persembahan grafik. Pengoperasian cip memori jenis WRAM adalah sama seperti cip jenis VRAM, tetapi ia menggunakan jalur lebar yang lebih tinggi sebagai tambahan kepada beberapa ciri grafik untuk kegunaan pembangun aplikasi. Cip memori jenis WRAM juga menggunakan sistem yang dikenali sebagai buffering data berganda bagi meningkatkan kepantasan penyegaran skrin. SGRAM (Synchronous Graphics RAM) Cip memori jenis SGRAM telah digunakan terutamanya pada kad accelerator video dan ia merupakan sejenis RAM berport tunggal. Prestasinya dipertingkatkan dengan penggunaan sistem yang dipanggil dual-bank akan membolehkan dua permukaan memori dapat dibuka secara berterusan. Penggunaan cip memori jenis SGRAM adalah sesuai bagi pemain video 3-D (tiga dimensi) kerana terdapat sebuah blok-bertulis yang akan memecut segala muatan grafik pada paparan skrin. Video tiga dimensi biasanya memerlukan pecutan yang pantas iaitu dalam julat 30 hingga 40 bingkai dalam tempoh sesaat. Perkembangan USB Pada awalnya USB diciptakan untuk menghubungkan Smart Phone dengan Personal Computer (PC), namun pada akhirnya penggunaannya berkembang bahkan sampai kepada device seperti mouse, printer, speaker,MP3 player, dll. Awal kemuculan USB yaitu sekitar tahun 1995 hingga 1996, USB 1.0 yang ditawarkan kepada pengguna adalah pada kadar kelajuan hanya 1.5Mbit sesaat (kelajuan-rendah) dan 12Mbit sesaat untuk kelajuan tinggi. Kemudian muncul pula USB 2.0 pada April 2000 yang memperkenalkan kelajuan 480Mbit sesaat (kelajuan tinggi) untuk pemindahan data. Ia merupakan teknologi yang banyak kita gunakan masa kini. Teknologi USB yang paling digemari adalah USB Flash Drive atauyang kita kenal sebagai USB Flash Disk. Alat ini dapat menyimpan berbagai macam data dan biasanya memiliki ukuran yang kecil dan mudah dibawa kemana-mana. Walaupun hanya memiliki sedikit kapasitas dibandingan hard disk PC, tetapi sangat banyak peminatnya dan sangat berguna juga efisien. USB Flash drive memiliki beberapa komponen. Komponen-komponen tersebut dapat dipisahkan dalam dua golongan yaitu komponen penting dan juga komponen tambahan. Komponen penting yang harus ada dalam sebuah USB Flash drive adalah USB connector, USB mass storage controller device, Flash memory chip, dan Crystal Oscillator. Komponen ini dilengkapi oleh komponen tambahan yaitu Test points, LED, Unpopulated space, USB Connector Cover, dan juga transport Aid. Komponen-komponen ini bergabung membentuk satu Flash Drive secara utuh.
  • 20.
    Dalam sejarahnya, USBFlash Drive memiliki masalah yang berat dalam status kepemilikan hak ciptanya. Banyak perusahaan besar yang mengklaim bahwa USB drive adalaha teknologi yang mereka buat. Yang pertama memproduksinya sendiri adalah perusahaan Trek dengan merk dagang Thumbdrive. Perusahaan inilah yang menyatakan dengan serius bahwa merekalah penemu pertama teknologi ini. Semua orang menunggu Universal Serial Bus (USB) 3.0 yang akan memberi kelajuan dan kecepatan 10 kali lebih tinggi dibanding USB 2.0. Bayangkan bagaimana teknologi USB 3.0 berupaya memindahkan data pada kelajuan bukan satu tetapi sepuluh kali lebih cepat di bandingkan dengan USB yang anda gunakan sekarang. Perkembangan teknologi seperti ini sangat ditunggu oleh dunia informasi dan telekomunikasi. Perkembangan tersebut amat dinanti-nanti dengan harapan dapat membantu proses-proses yang ada dalam sebuah organisasi. Dengan bermodalkan berjuta-juta dollar amerika,ataupun bahkan bermilyar- milyar dollar amerika, para peneliti dan perusahaan-perusahaan teknologi rela merogoh kocek mereka demi mendapatkan teknologi yang paling ungul dan paling modern. Alasan yang mendukung teknologi ini adalah kebutuhan akan sebuah storage penyimpanan yang handal dan cepat serta dengan harga yang terjangkau. Oleh karena itu, penelitian akan memory berlangsung cepat dan juga menguntungkan dalam segi bisnis. Perjalanan teknologinya sendiri bisa dibilang amat cepat. Mulai dari teknologi USB 1.0 sampai dengan sekarang yaitu USB 3.0 bahkan menembus ke arah WUSB atau Wireless Universal Serial Bus. Perjalanan dari versi 1.0 ke 2.0 hanya membutuhkan waktu satu tahun. Hal ini membuktikan amat pesatnya perkembangan teknologi ini. Versi 2.0 sendiri sudah cukup memuaskan para penggemarnya. Versi 2.0 ini sering disebut sebagai Hi-Speed USB karena memiliki kecepatan transfer sebesar 480 Mbits/detik jauh meninggalkan pendahulunya yang hanya memiliki kecepatan 12 Mbits/ detik. Sejarah versi Port USB Ada beberapa sejarah versi Port USB, diantaranya : • USB 1.0 FDR: Dilancarkan pada November 1995, pada tahun yang sama Apple menggunakan piawaian IEEE 1394 dikenali sebagai FireWire. • USB 1.0: Diluncurkan pada Januari 1996. • USB 1.1: Diluncurkan pada September 1998. • USB 2.0: Diluncurkan pada April 2000. Ciri-ciri utama piwaian ini adalah tambahan mod kelajuan tinggi. Ini adalah revisi terkini. USB 2.0: Diperbaharui pada Desember 2002. Tambahan tiga tahap perbedaan kelajuan pada piawaian ini, memperbolehkan semua alatan menjadi sama dengan USB 2.0 walaupun sebelumnya ia hanya dianggap serasian 1.1 atau 1.0. Ini membolehkan sama kebelakang jelas, sungguh sulit membedakan daya pemrosesan peranti tanpa melihat pada simbolnya. Sebagai contoh, satu port mungkin tidak serasi mod pindahan data halaju-tinggi USB 2.0 tetapi masih boleh terbilang sama seperti USB 2.0 (kerana ia menyokong sesetengah USB 2.0). Jenis-Jenis Port 1. Port 80, Web Server Port ini biasanya digunakan untuk web server, jadi ketika user mengetikan alamat IP atau hostname di web broeser maka web browser akan melihat IP tsb pada port 80, 2. Port 81, Web Server Alternatif
  • 21.
    ketika port 80diblok maka port 81 akan digunakan sebagai port altenatif hosting website 3. Port 21, FTP Server Ketika seseorang mengakses FTP server, maka ftp client secara default akan melakukan koneksi melalui port 21 dengan ftp server 4. Port 22, SSH Secure Shell Port ini digunakan untuk port SSH 5. Port 23, Telnet Jika anda menjalankan server telnet maka port ini digunakan client telnet untuk hubungan dengan server telnet 6. Port 25, SMTP(Simple Mail Transport Protokol) Ketika seseorang mengirim email ke server SMTP anda, maka port yg digunakan adalah port 25 7. Port 2525 SMTP Alternate Server Port 2525 adalah port alternatifi aktif dari TZO untuk menservice forwarding email. Port ini bukan standard port, namun dapat diguunakan apabila port smtp terkena blok. 8. Port 110, POP Server Jika anda menggunakan Mail server, user jika log ke dalam mesin tersebut via POP3 (Post Office Protokol) atau IMAP4 (Internet Message Access Protocol) untuk menerima emailnya, POP3 merupakan protokol untuk mengakses mail box 9. Port 119, News (NNTP) Server 10.Port 3389, Remote Desktop Port ini adalah untuk remote desktop di WinXP 11. Port 389, LDAP Server LDAP or Lightweight Directory Access Protocol is becoming popular for Directory access, or Name, Telephone, Address directories. For Example LDAP://LDAP.Bigfoot.Com is a LDAP directory server. 12. Port 143, IMAP4 Server IMAP4 or Internet Message Access Protocol is becoming more popular and is used to retrieve Internet Mail from a remote server. It is more disk intensive, since all messages are stored on the server, but it allows for easy online, offline and disconnected use. 13. Port 443, Secure Sockets Layer (SSL) Server When you run a secure server, SSL Clients wanting to connect to your Secure server will connect on port 14. 443. This port needs to be open to run your own Secure Transaction server. Port 445, SMB over IP, File Sharing Kelemahan windows yg membuka port ini. biasanya port ini digunakan sebagai port file sharing termasuk printer sharing, port inin mudah dimasukin virus atau worm dan sebangsanya 15. Ports 1503 and 1720 Microsoft NetMeeting and VOIP MS NetMeeting and other VOIP allows you to host an Internet call or VideoConference with other 16. NetMeeting or VOIP users. 16. Port 5631, PCAnywhere When a PCAnywhere server is set up to receive remote requests, it listens on TCP port 5631. This allow you to run a PCAnywhere host and use the Internet to connect back and remotely control your
  • 22.
    PC. 17. Port 5900,Virtual Network Computing (VNC) When you run an VNC server to remotely control your PC, it uses port 5900. VNC is useful if you wish to remotely control your server. 18. Port 111, Portmap 19. Port 3306, Mysql Pengertian PCI PCI (kepanjangan dari bahasa Inggris: Peripheral Component Interconnect) adalah bus yang didesain untuk menangani beberapa perangkat keras. Standar bus PCI ini dikembangkan oleh konsorsium PCI Special Interest Group yang dibentuk oleh Intel Corporation dan beberapa perusahaan lainnya, pada tahun 1992. Tujuan dibentuknya bus ini adalah untuk menggantikan Bus ISA/EISA yang sebelumnya digunakan dalam komputer IBM PC atau kompatibelnya. Komputer lama menggunakan slot ISA, yang merupakan bus yang lamban. Sejak kemunculan- nya sekitar tahun 1992, bus PCI masih digunakan sampai sekarang, hingga keluar versi terbarunya yaitu PCI Express (add-on). Nama : Baso Syahrul Akram NIM : D411 09 321 Kelas : Elektro C
