1. TRANSISTOR
Email :padedismk4@yahoo.com

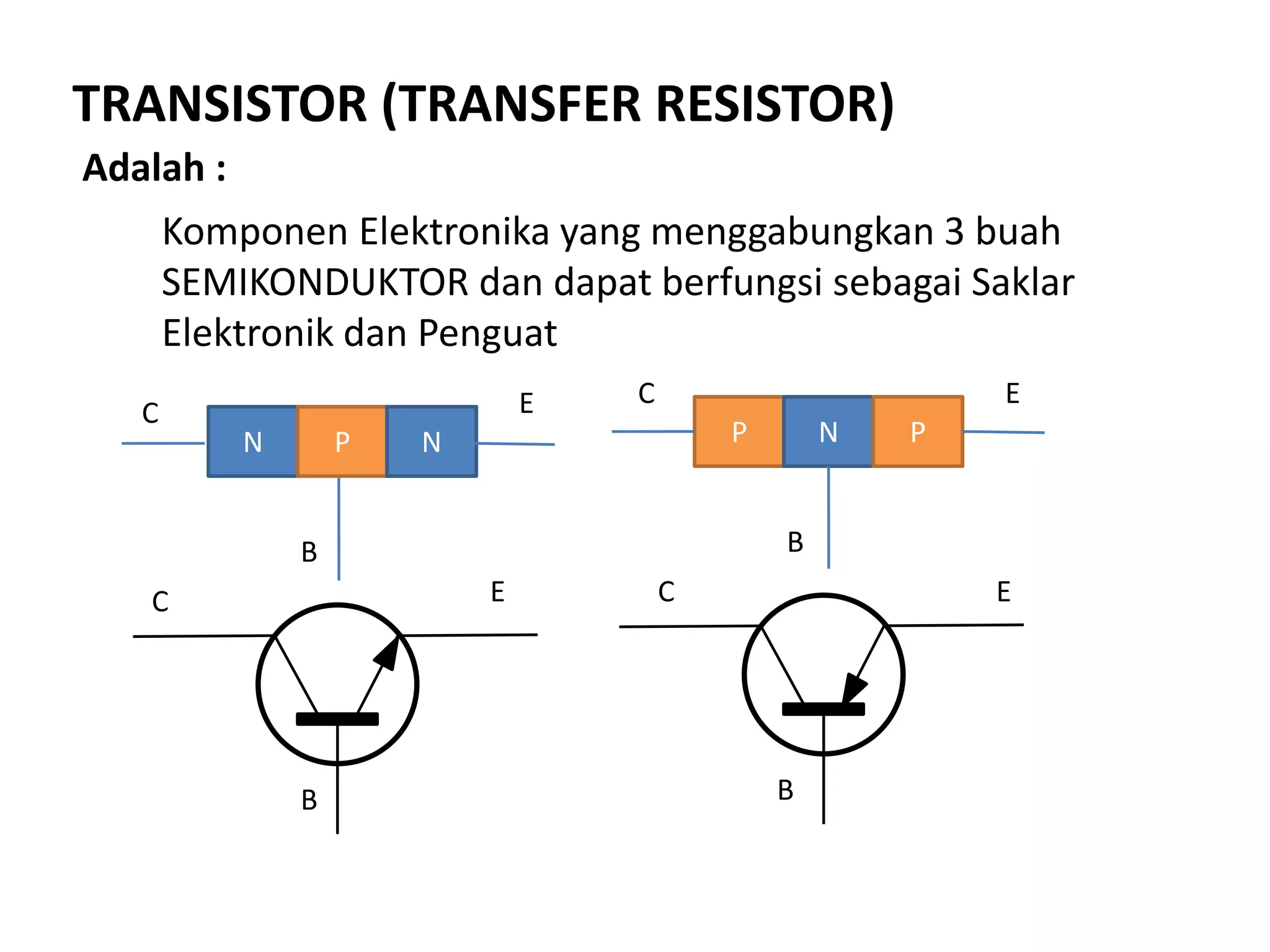

2. TRANSISTOR (TRANSFER RESISTOR)
Komponen Elektronika yang menggabungkan 3 buah
SEMIKONDUKTOR dan dapat berfungsi sebagai Saklar
Elektronik dan Penguat
Adalah :
N P N P N P
C
B
E C
B
E
C C
B B
E E

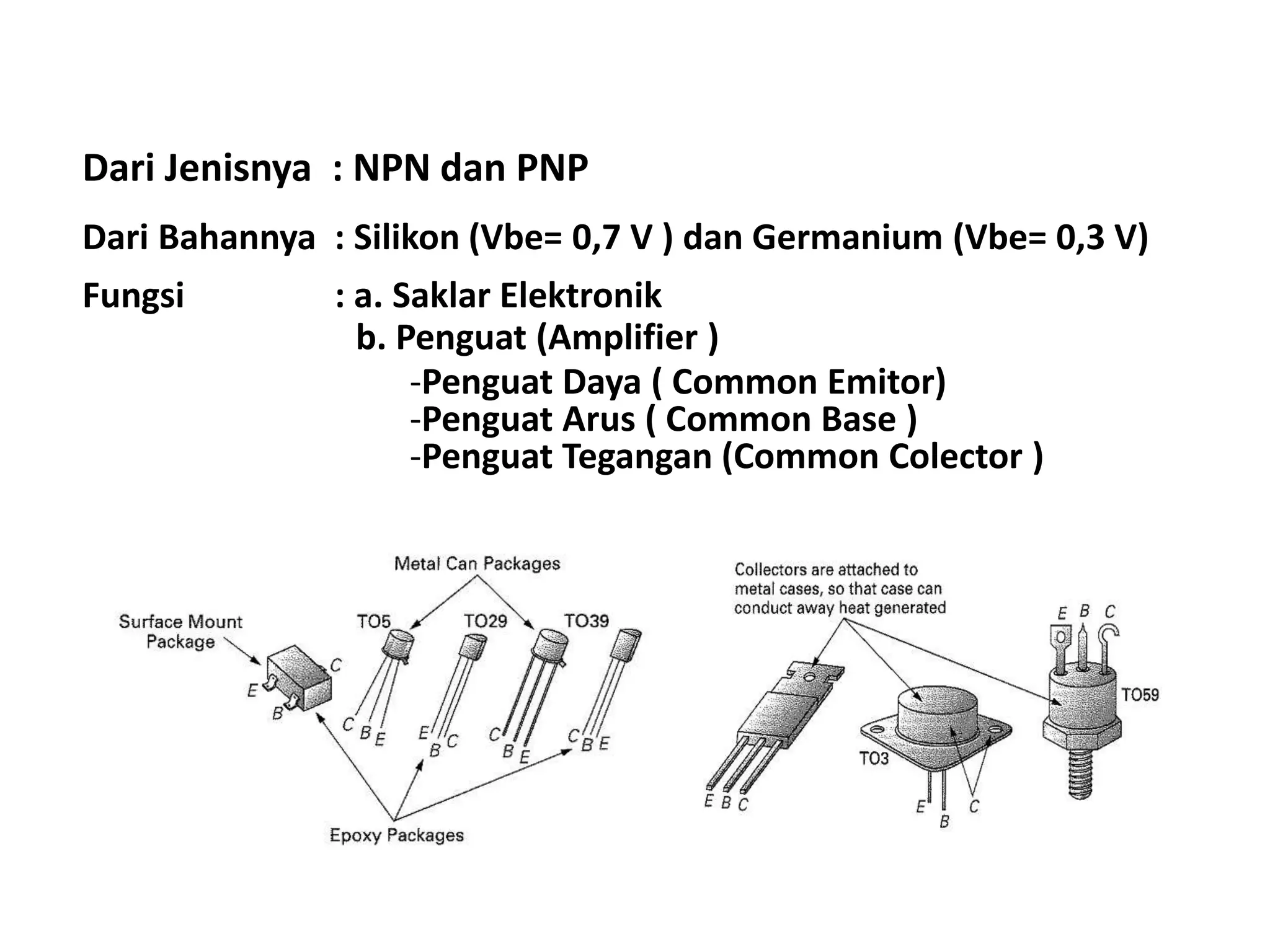

3. Dari Jenisnya : NPN dan PNP
Dari Bahannya : Silikon (Vbe= 0,7 V ) dan Germanium (Vbe= 0,3 V)
Fungsi : a. Saklar Elektronik
b. Penguat (Amplifier )
-Penguat Daya ( Common Emitor)
-Penguat Arus ( Common Base )
-Penguat Tegangan (Common Colector )

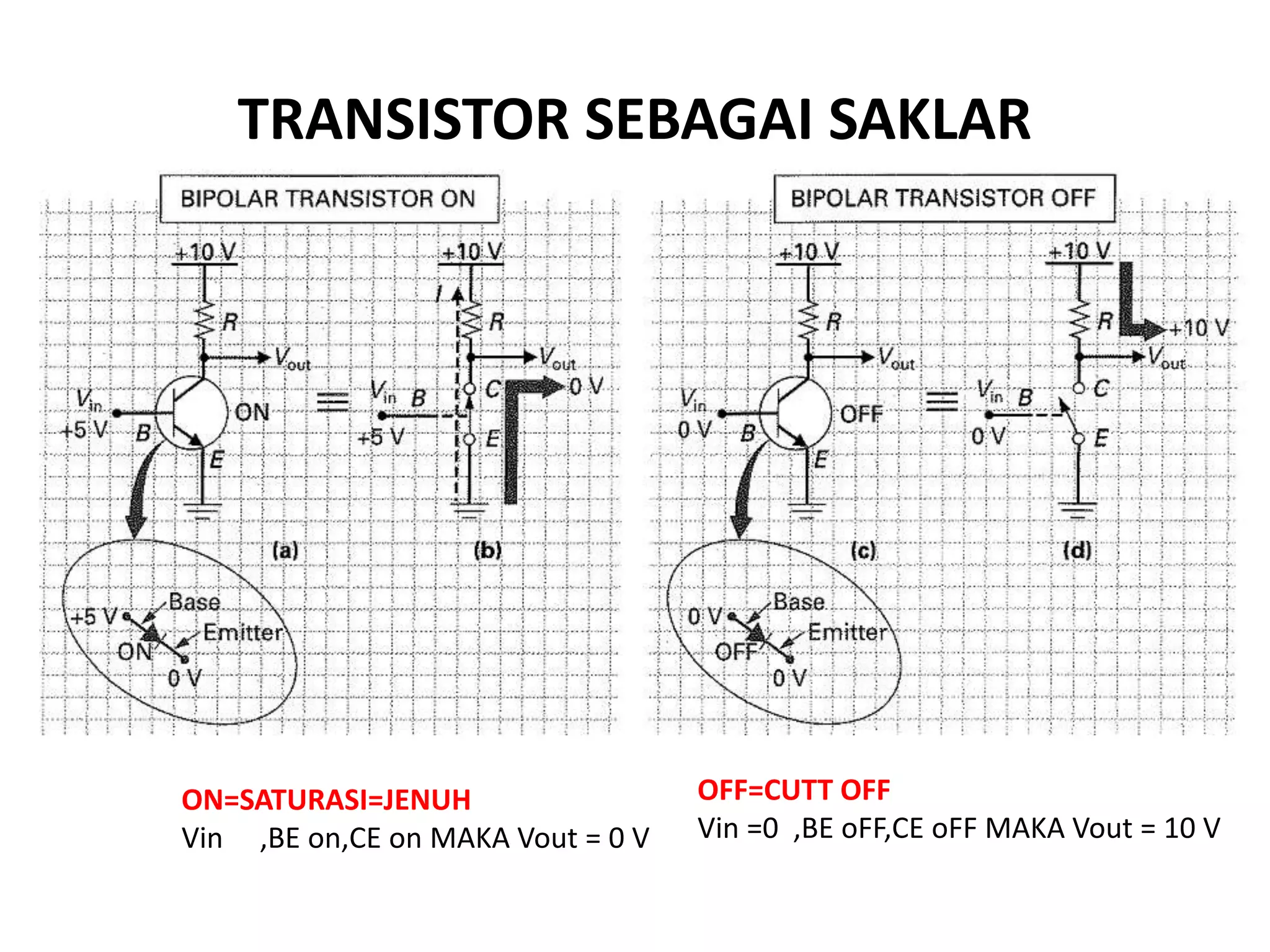

4. TRANSISTOR SEBAGAI SAKLAR
ON=SATURASI=JENUH
Vin ,BE on,CE on MAKA Vout = 0 V
OFF=CUTT OFF
Vin =0 ,BE oFF,CE oFF MAKA Vout = 10 V

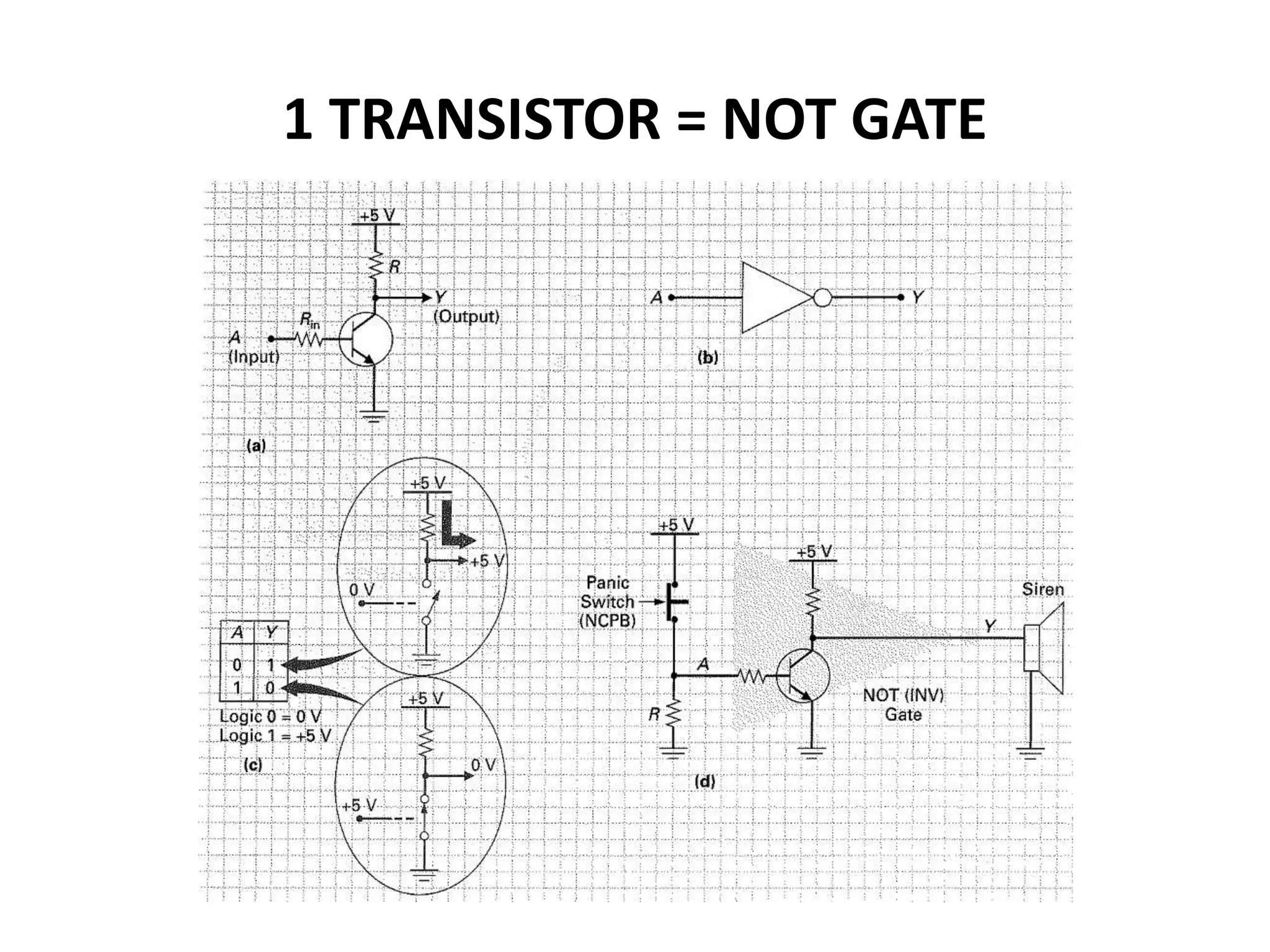

5. 1 TRANSISTOR = NOT GATE

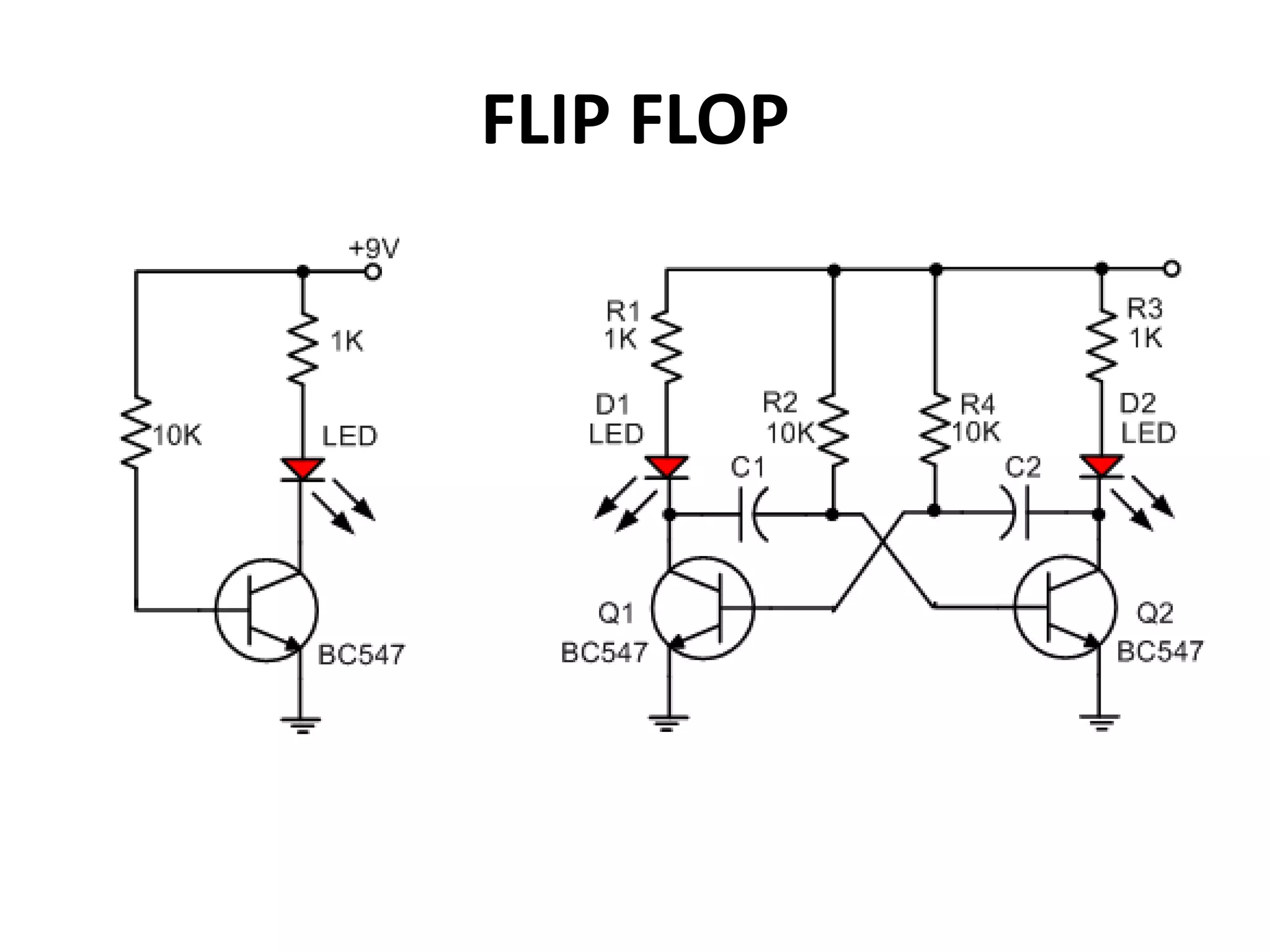

6. FLIP FLOP

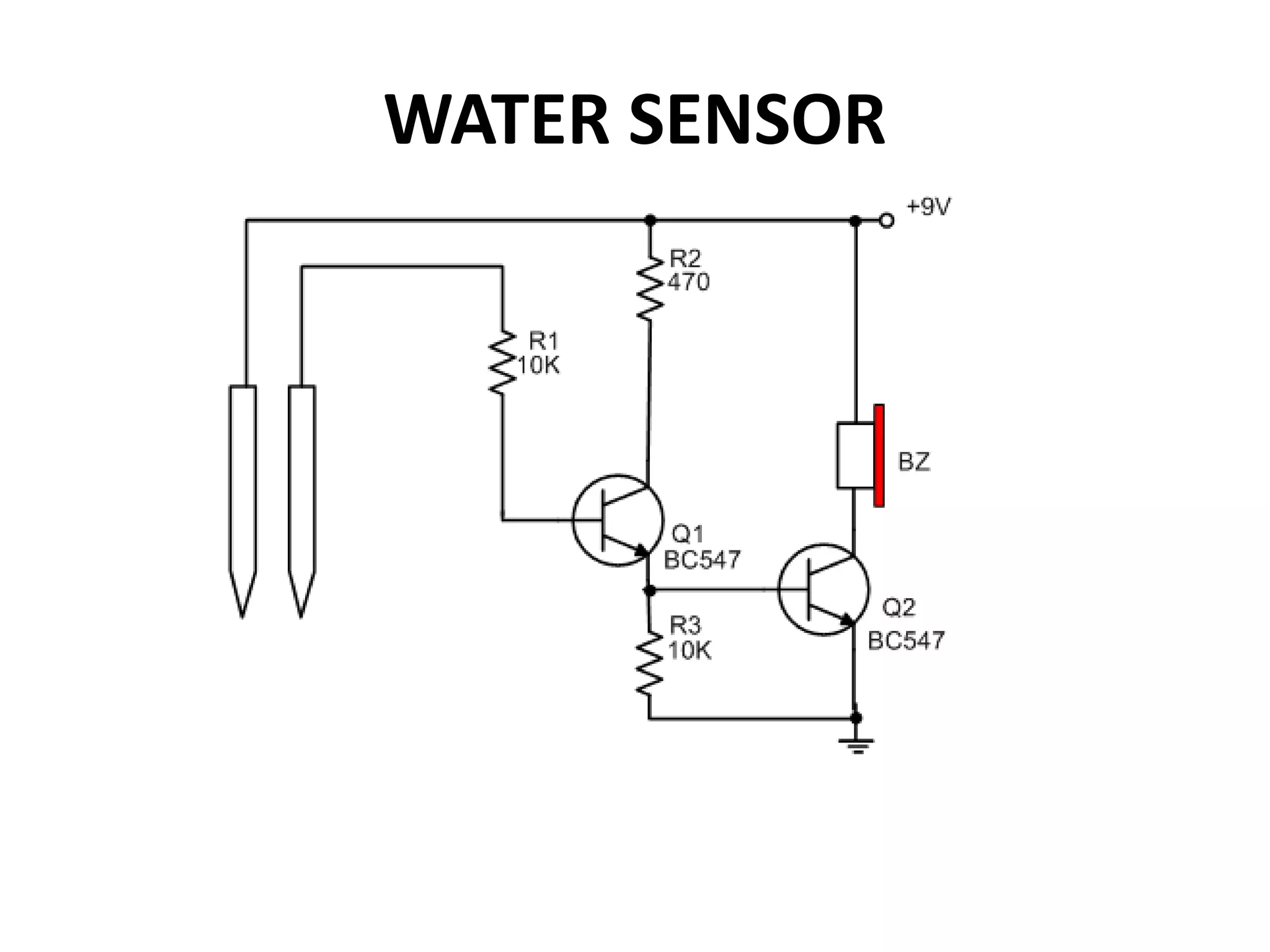

7. WATER SENSOR

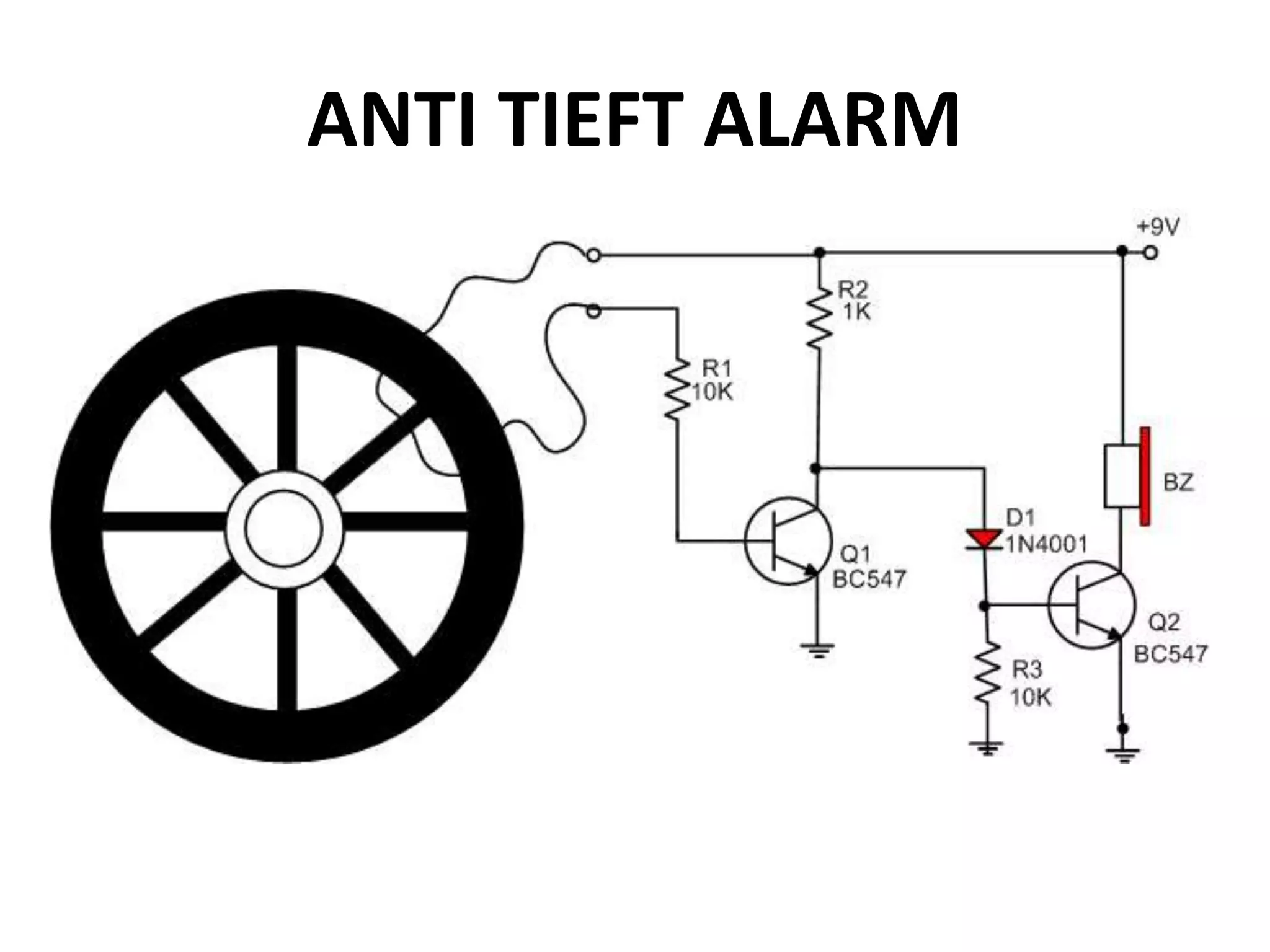

8. ANTI TIEFT ALARM

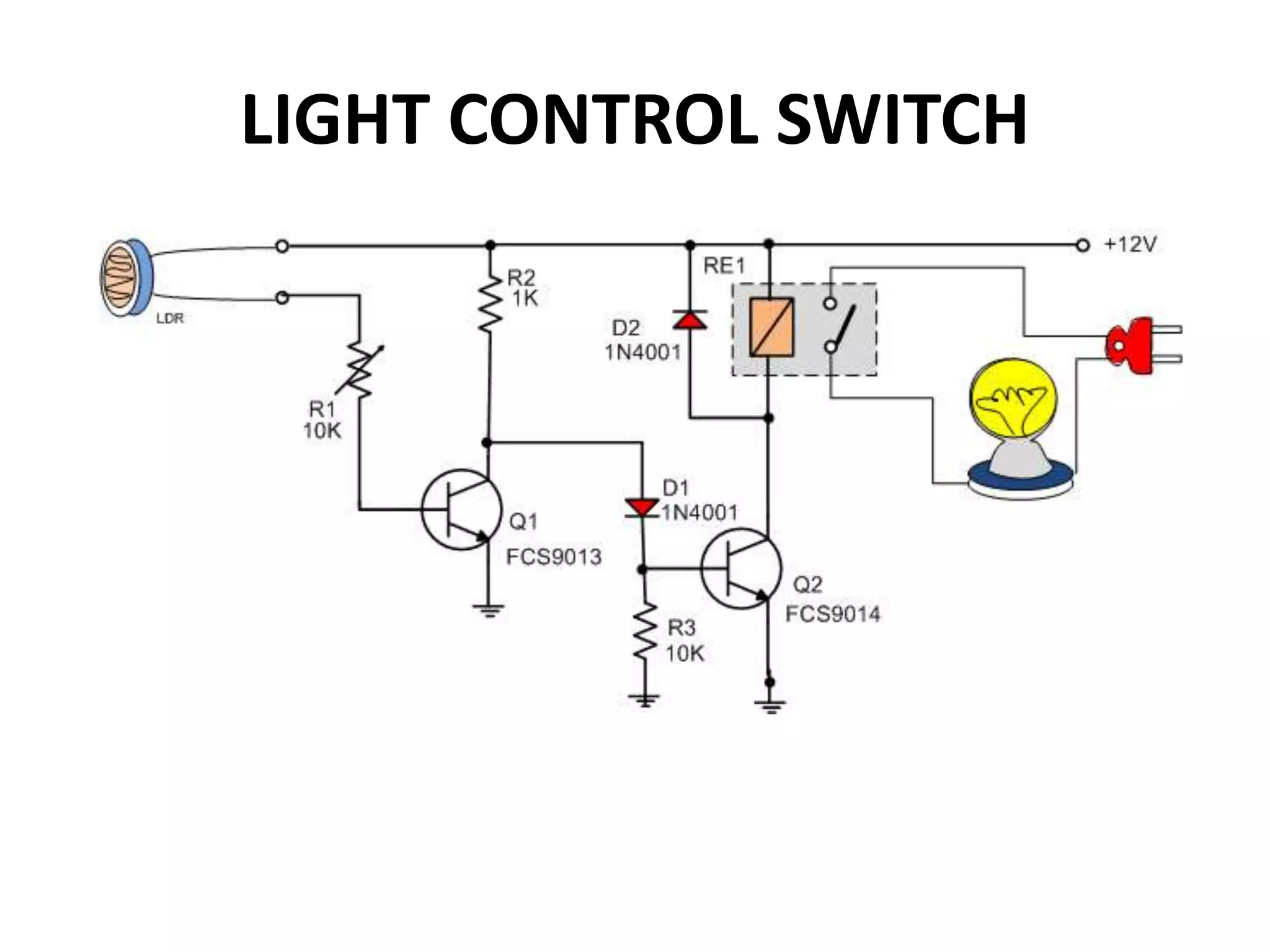

9. LIGHT CONTROL SWITCH

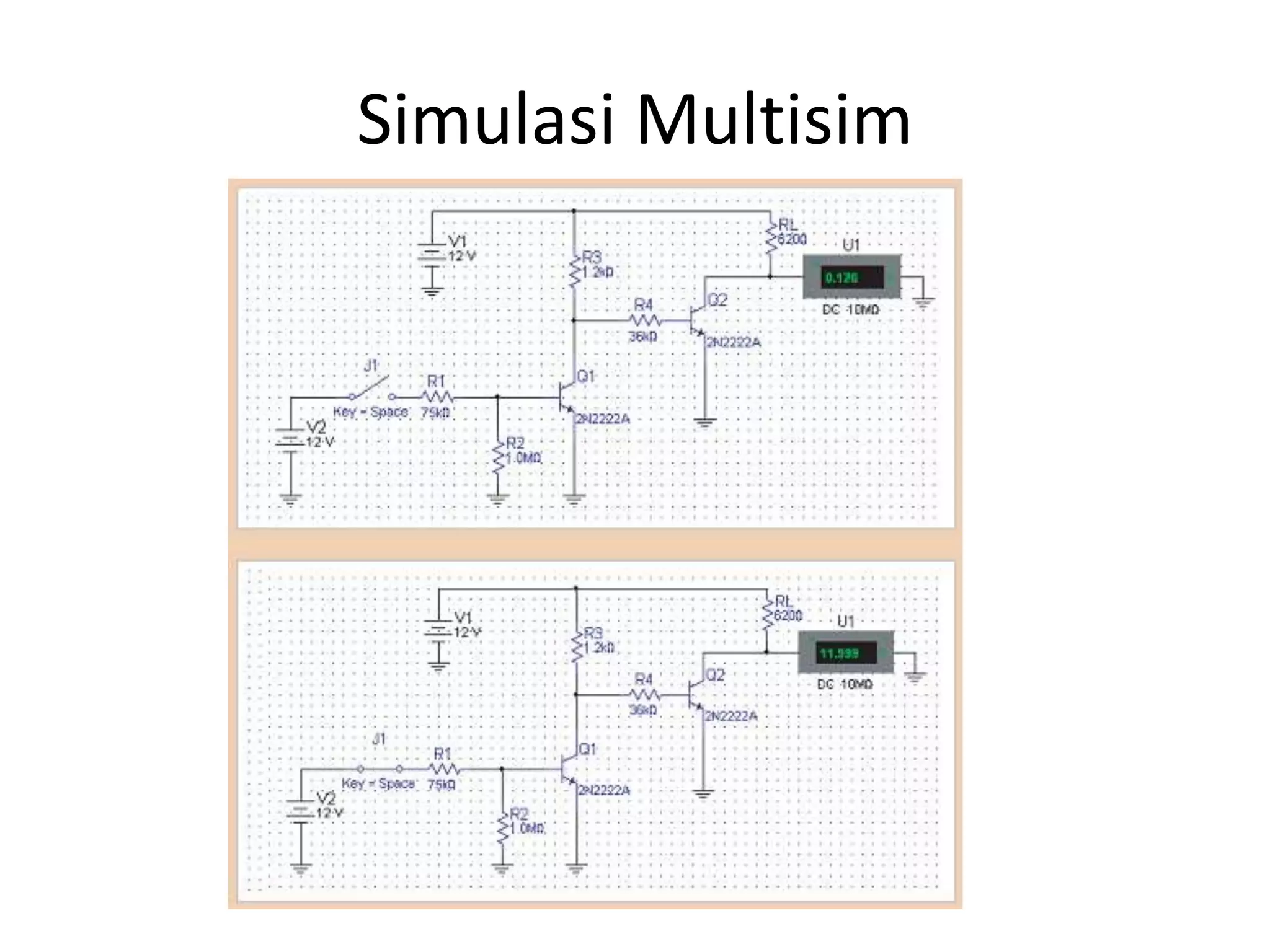

10. Simulasi Multisim

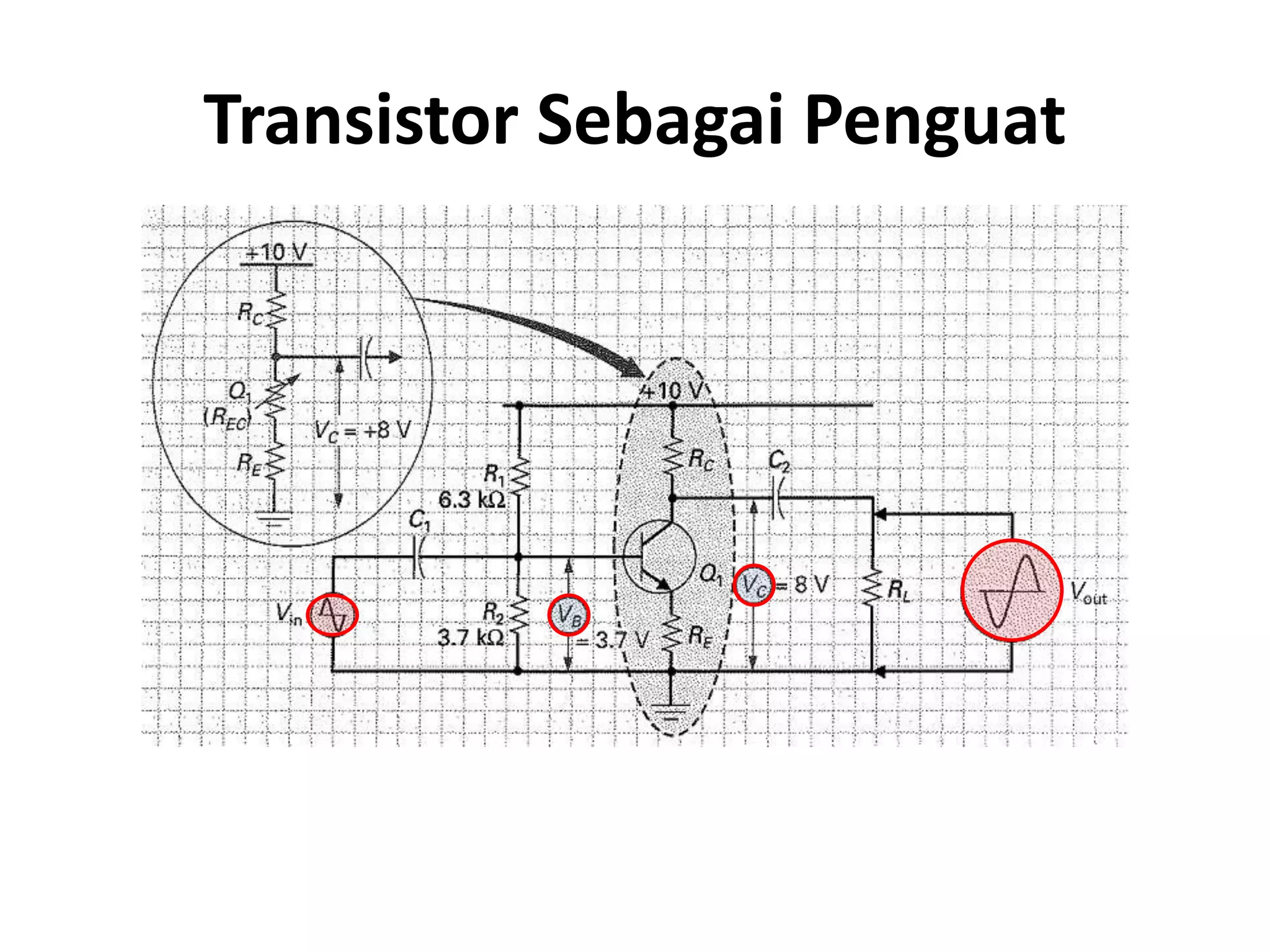

11. Transistor Sebagai Penguat

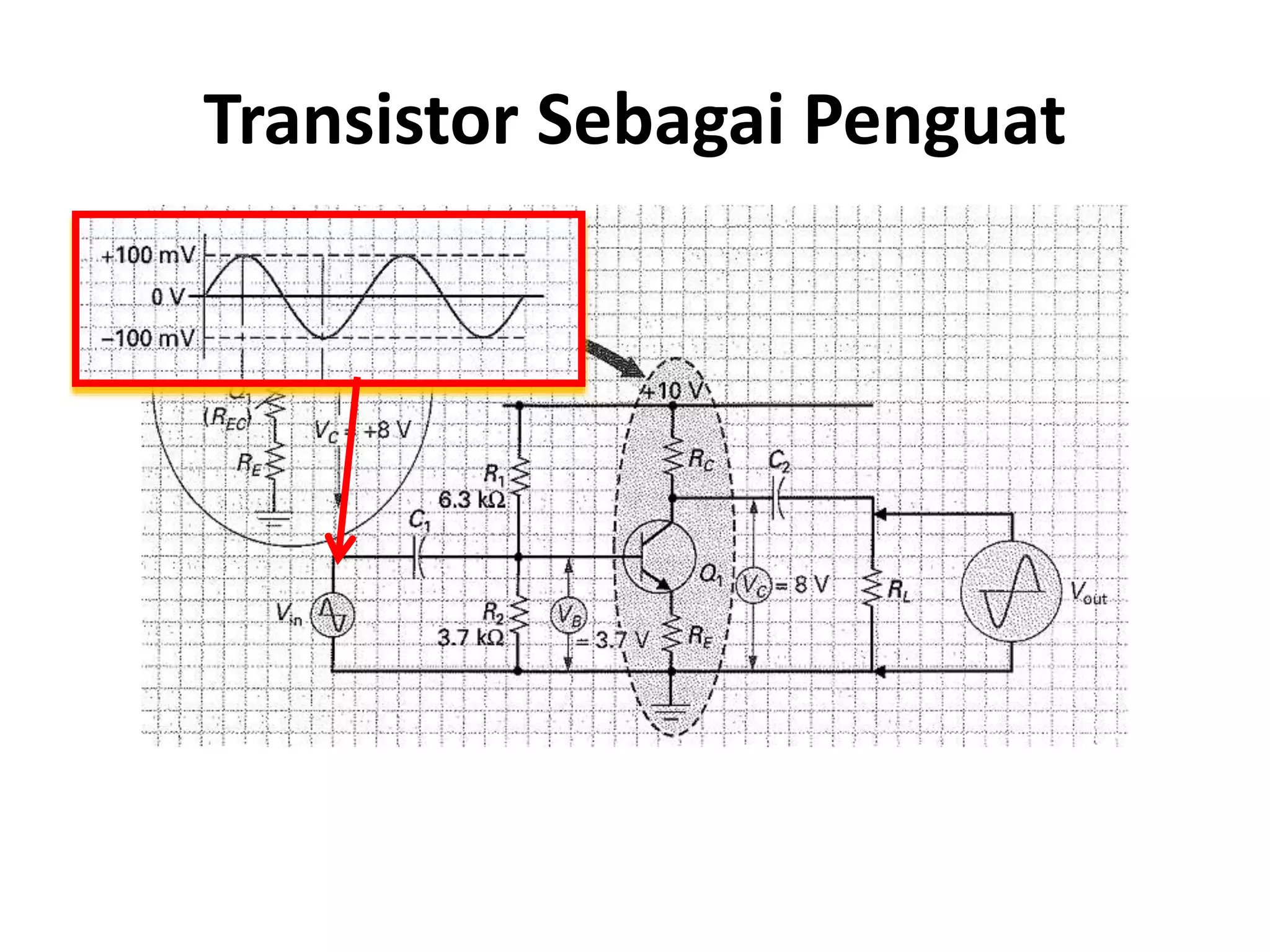

12. Transistor Sebagai Penguat

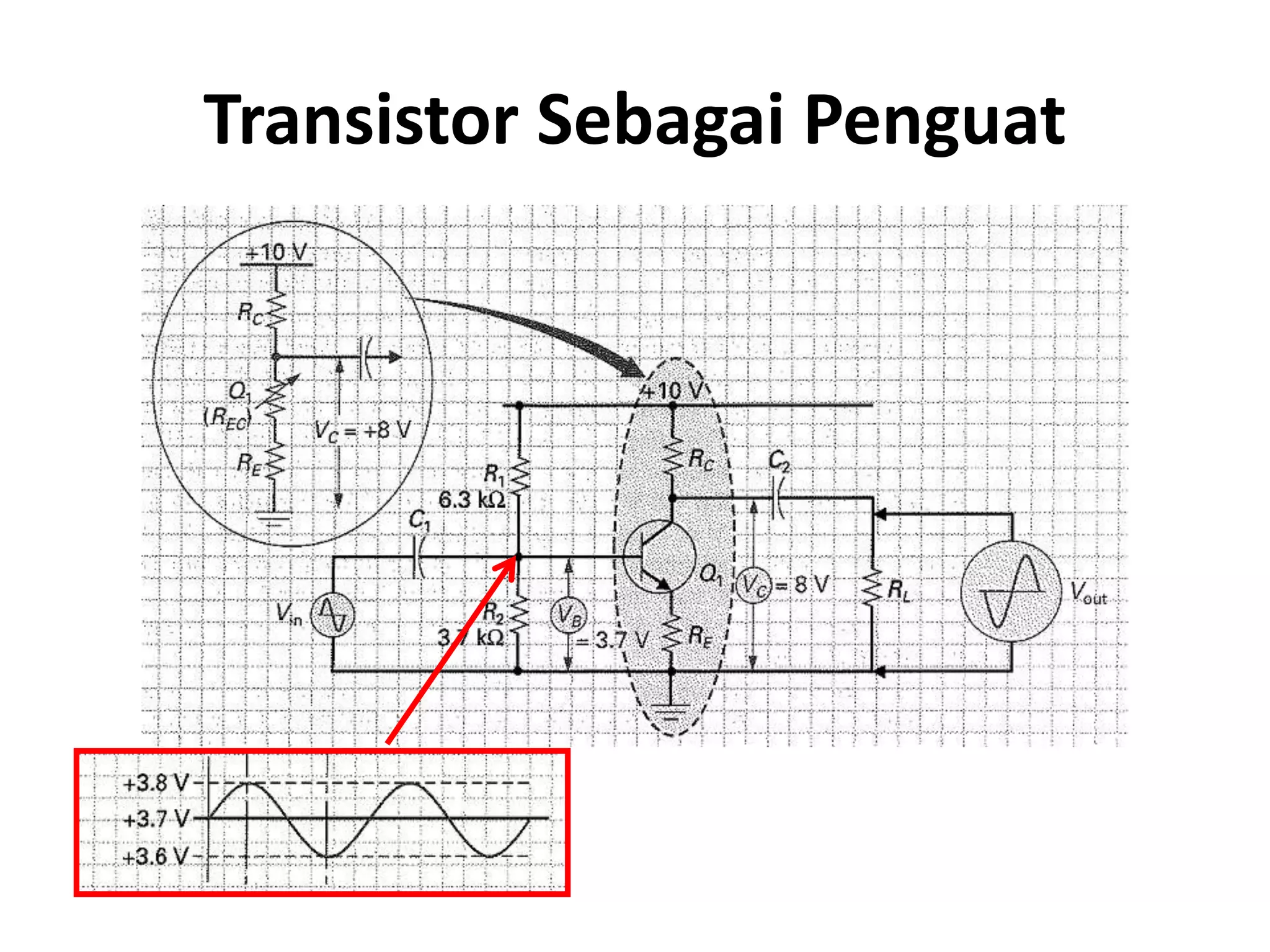

13. Transistor Sebagai Penguat

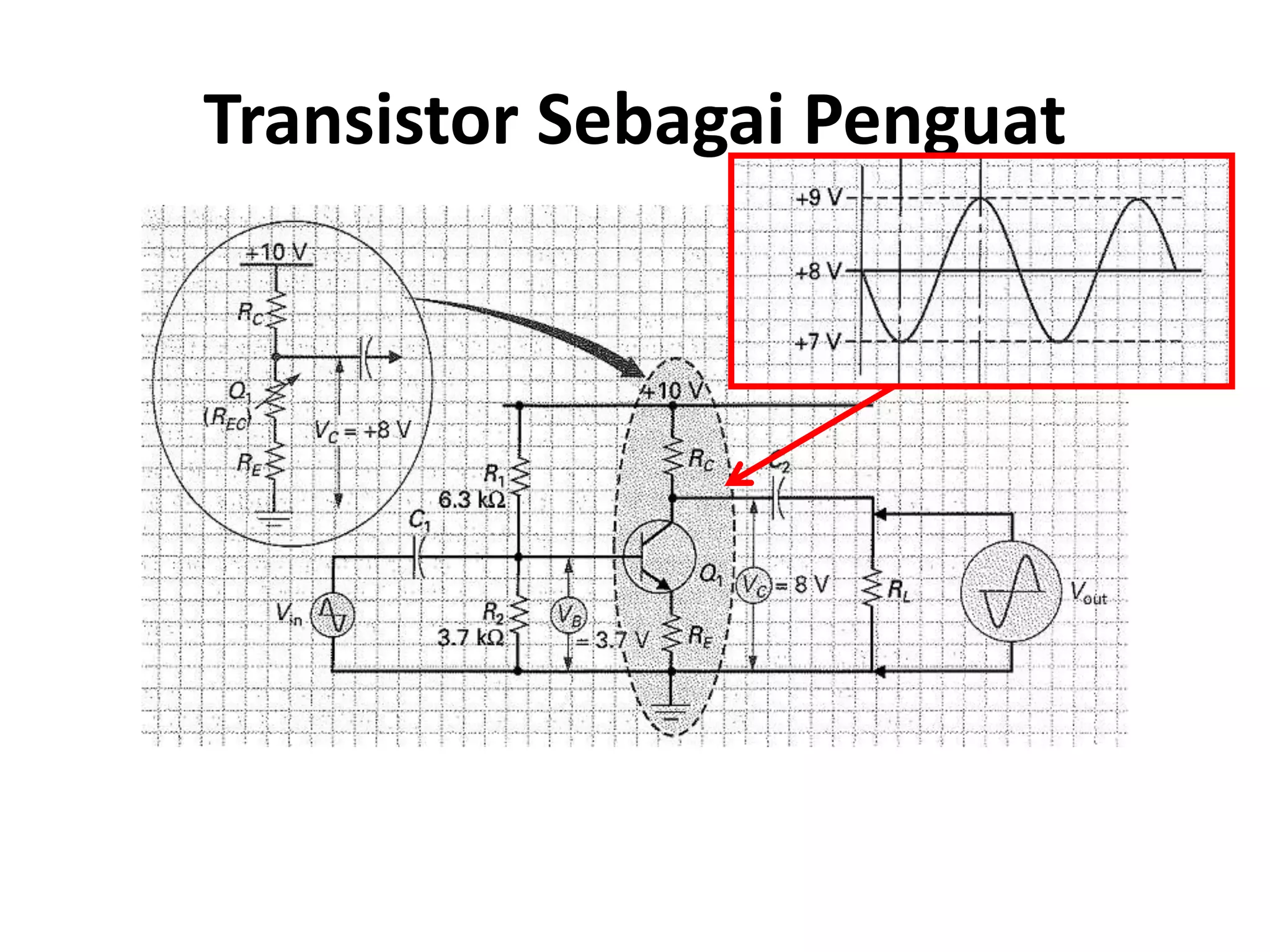

14. Transistor Sebagai Penguat

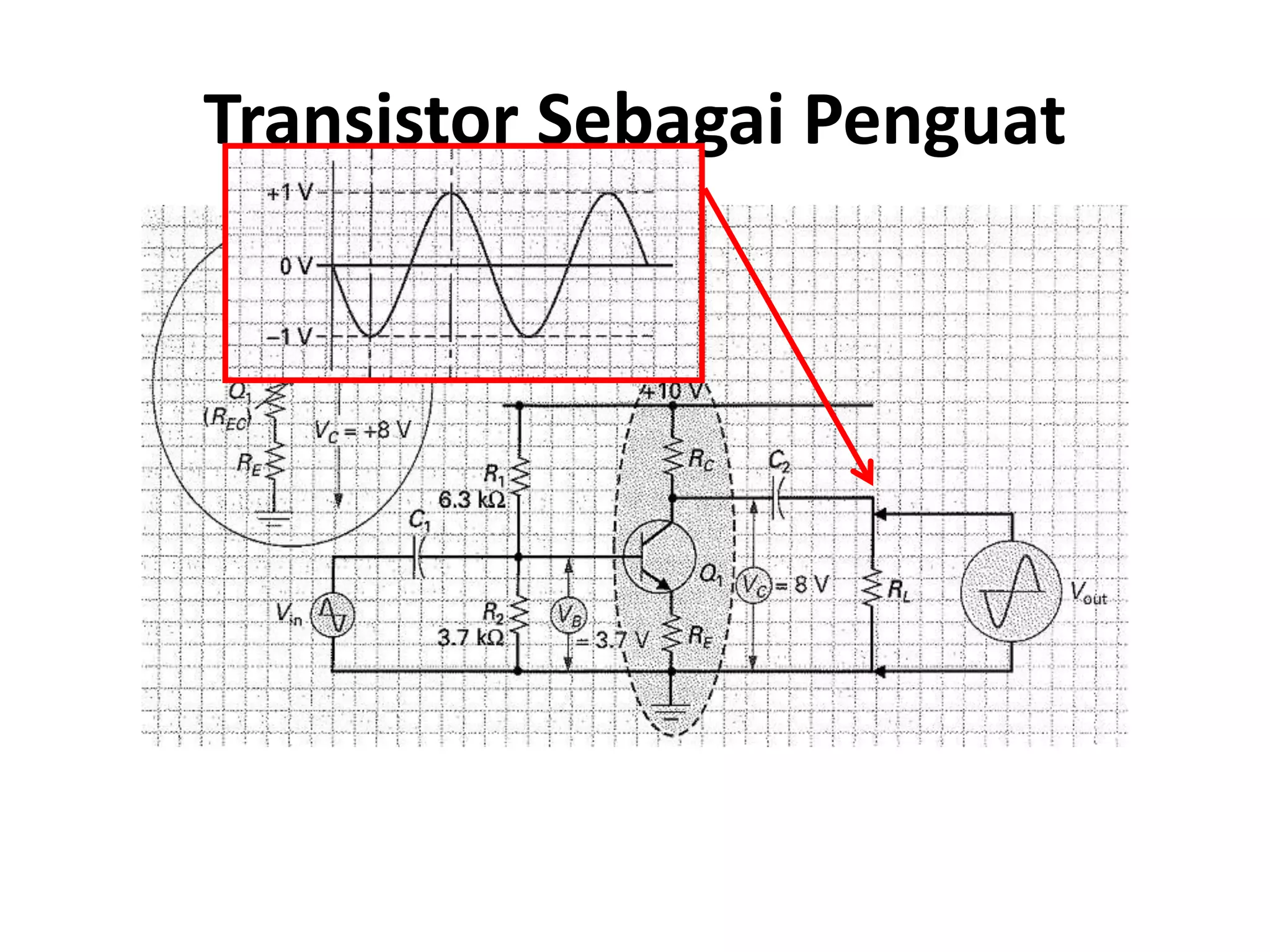

15. Transistor Sebagai Penguat

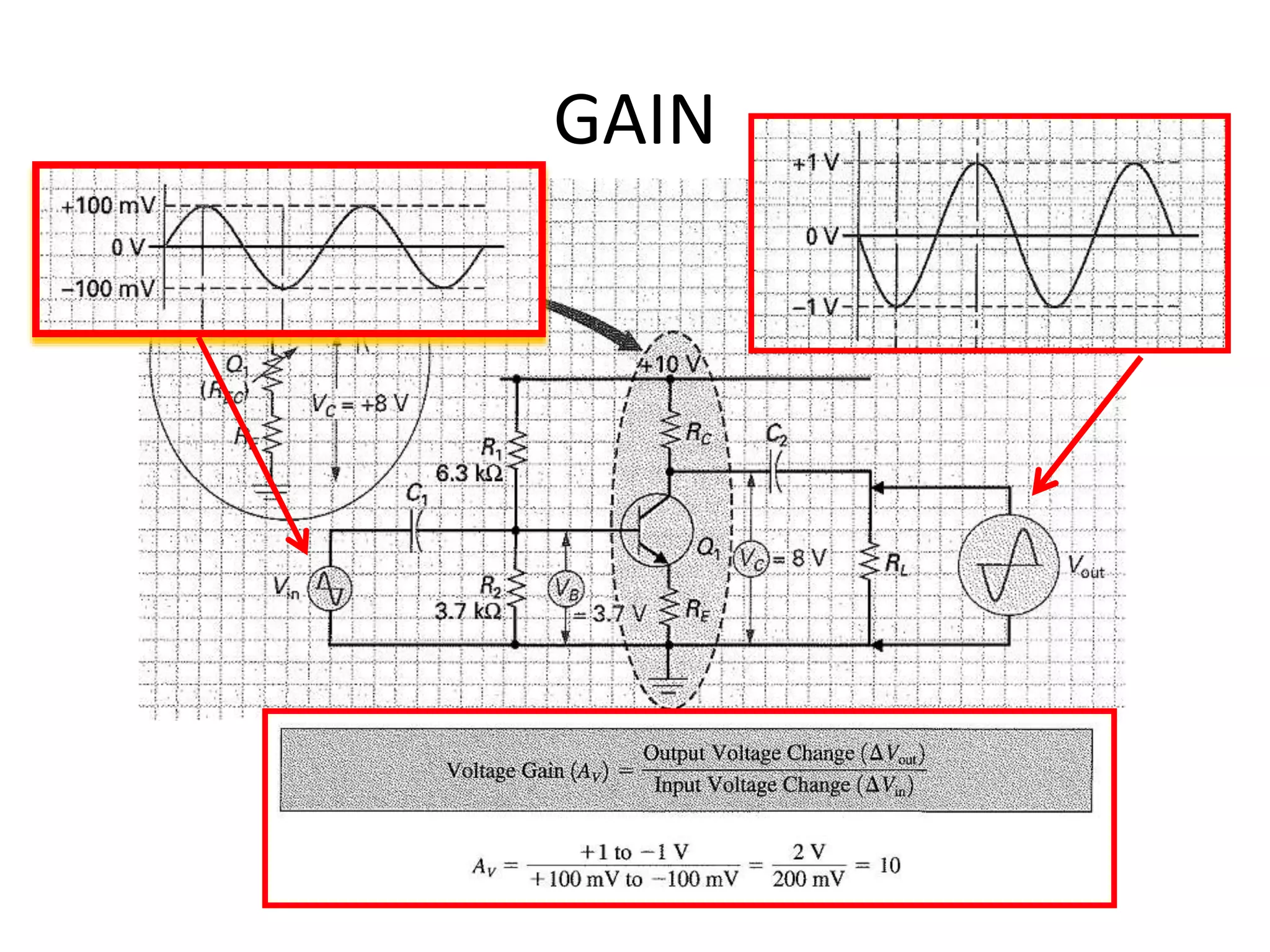

16. GAIN

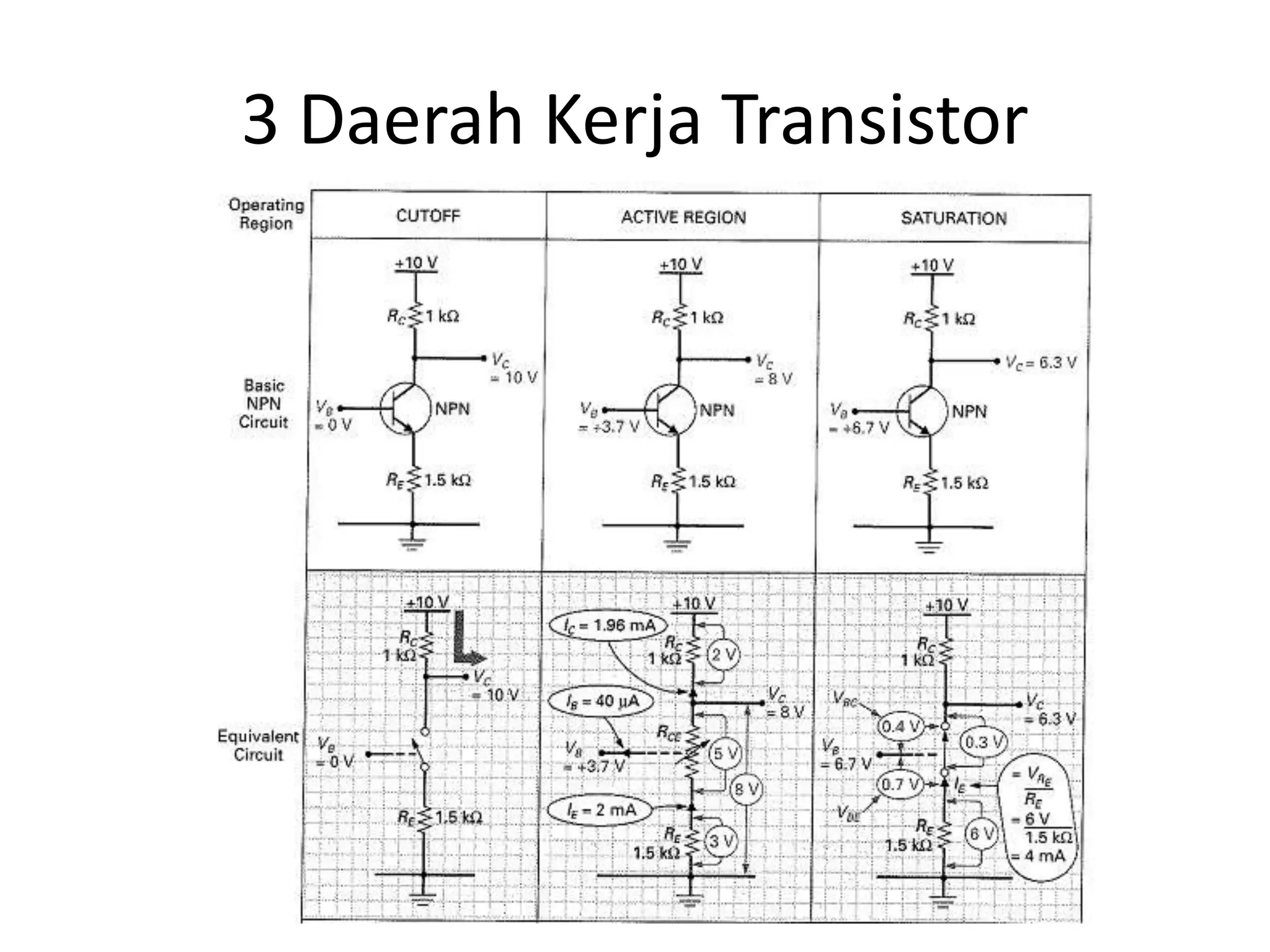

17. 3 Daerah Kerja Transistor

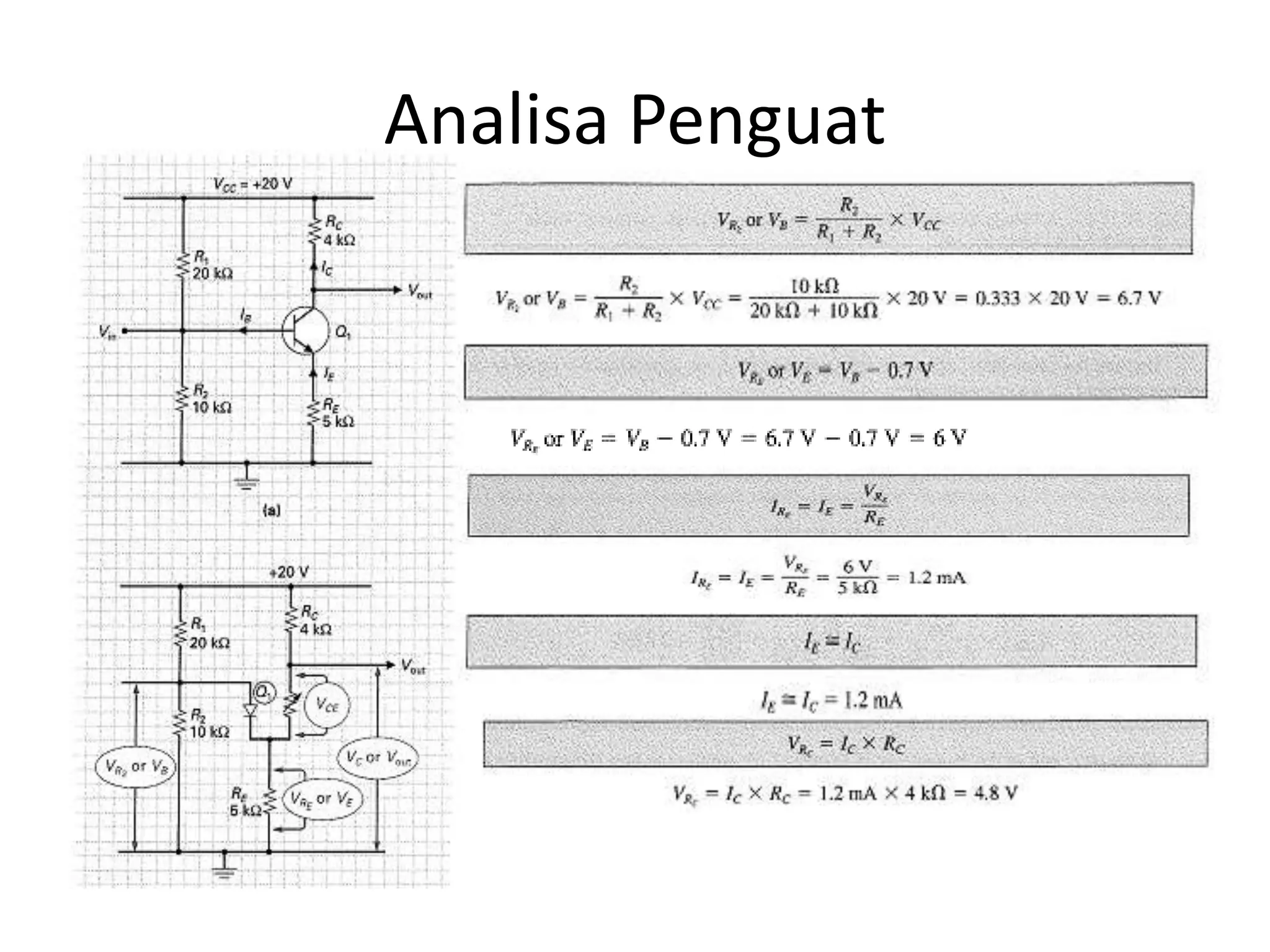

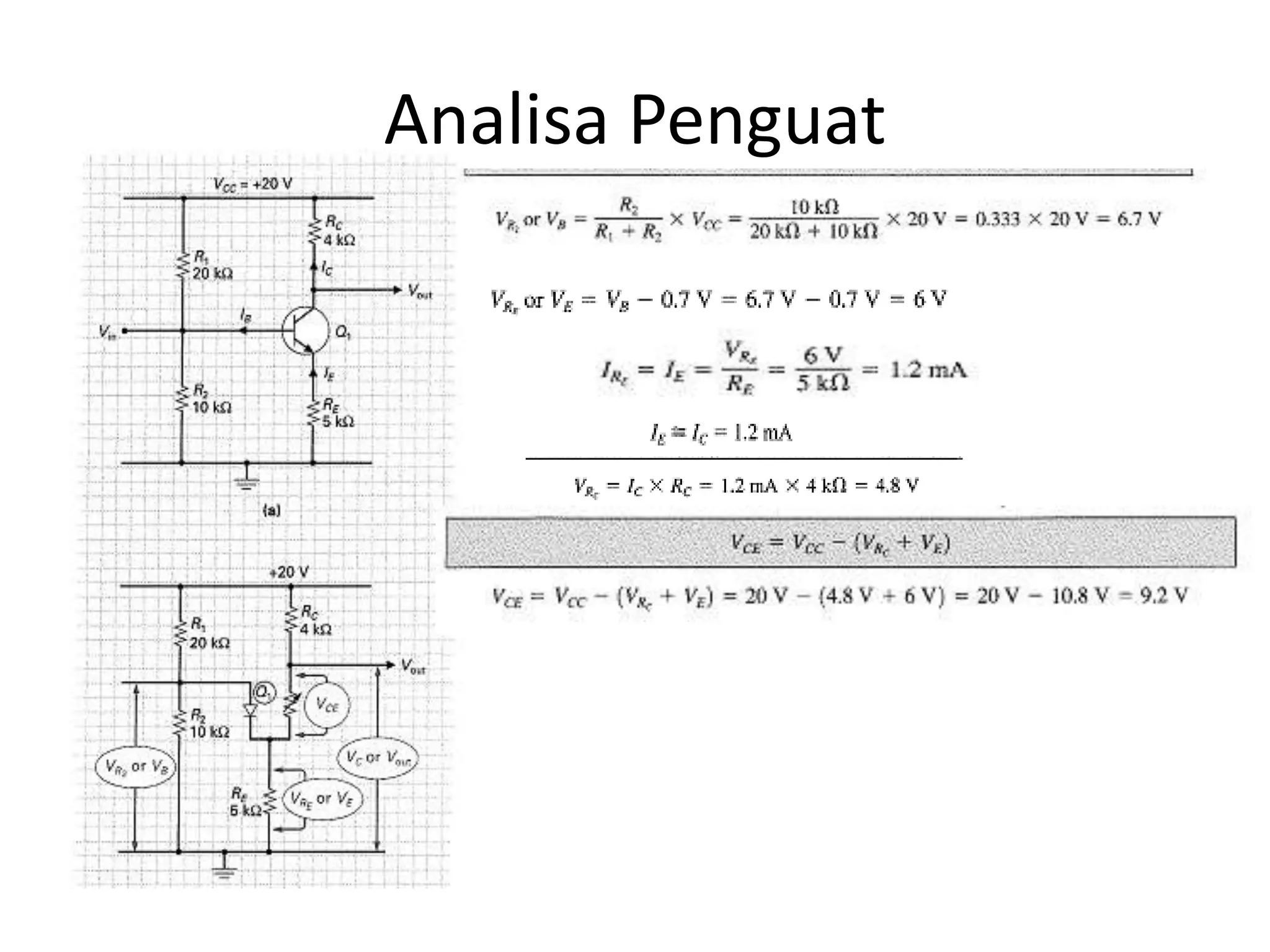

18. Analisa Penguat

19. Analisa Penguat

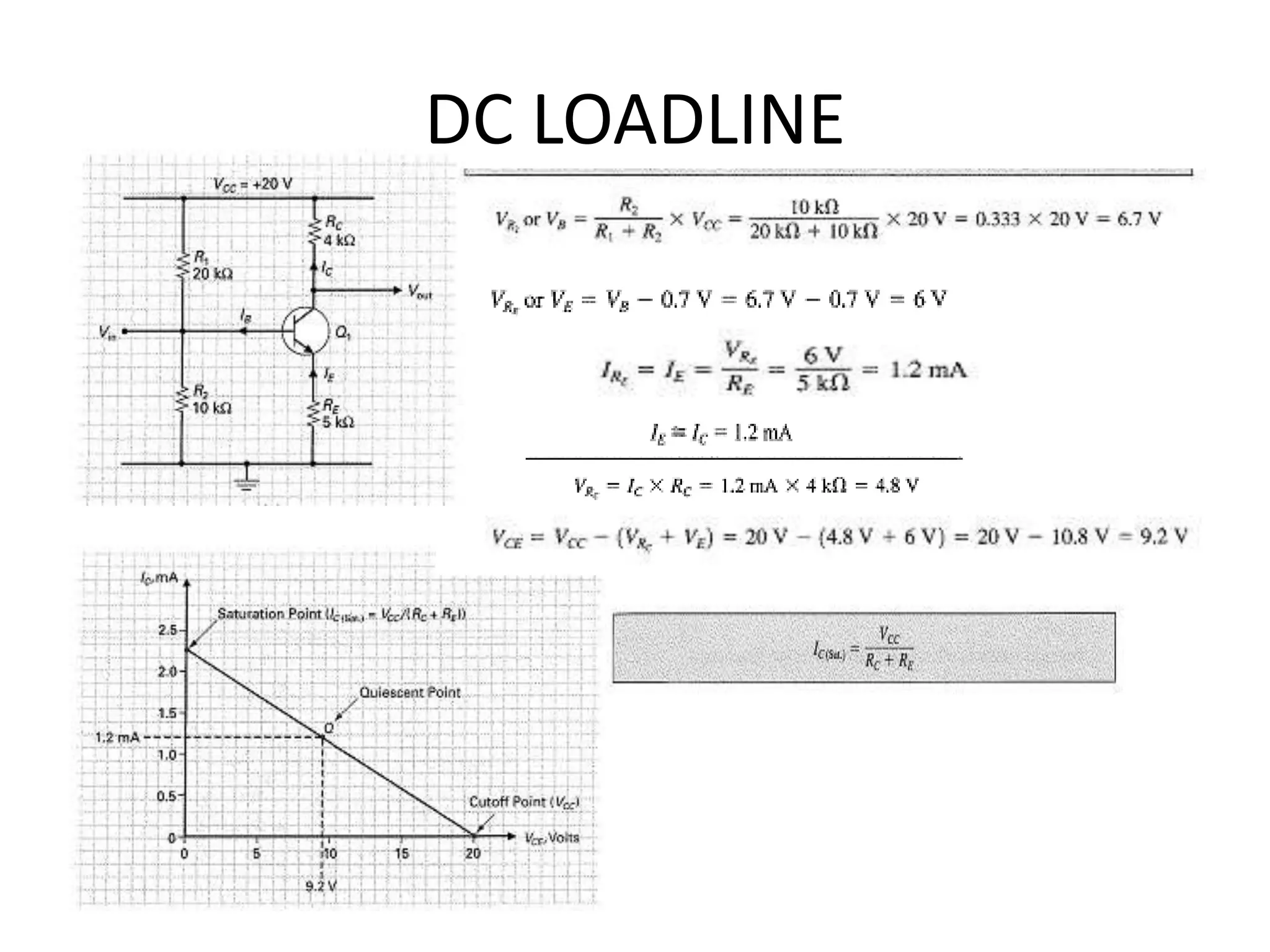

20. DC LOADLINE

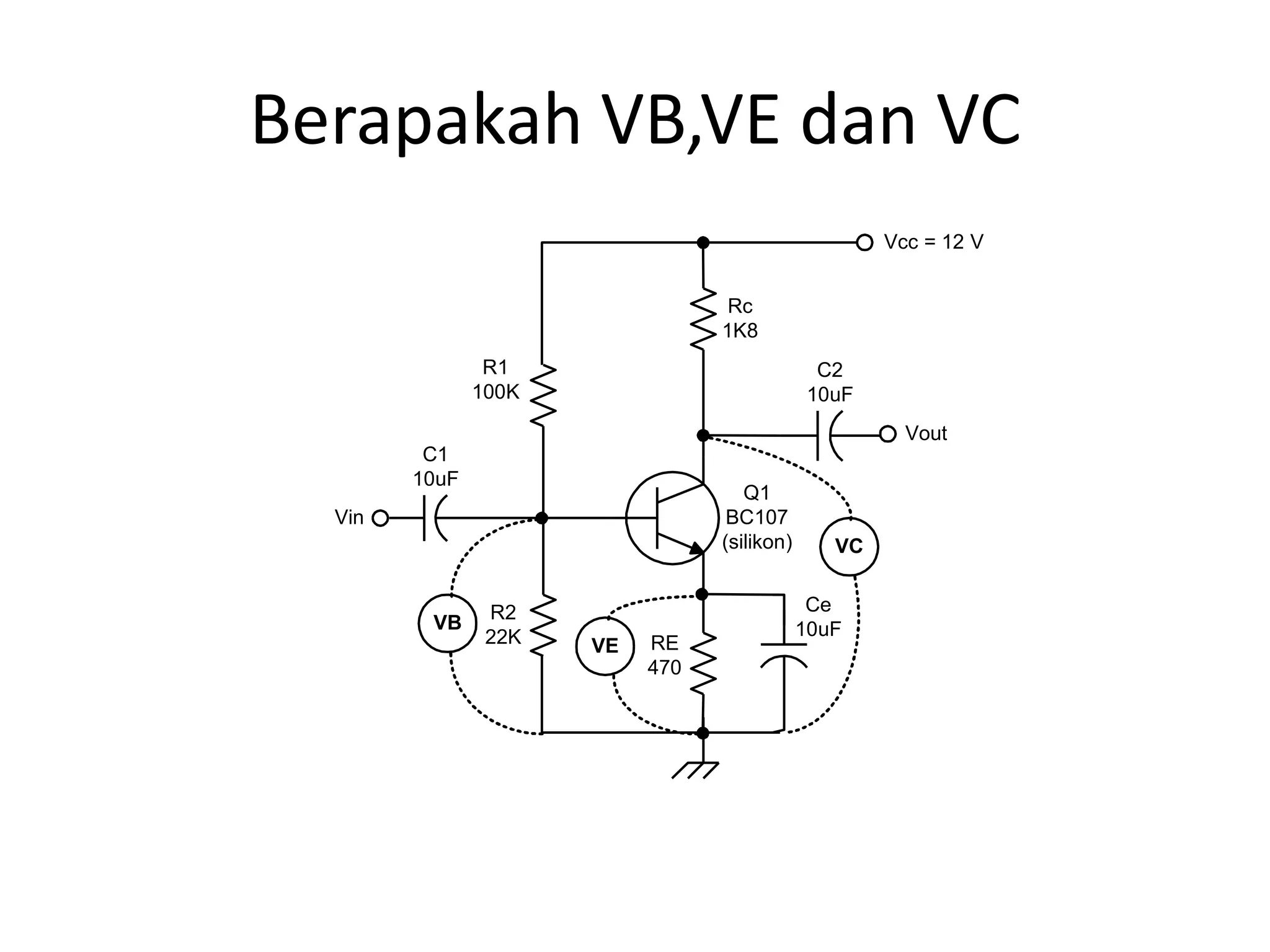

21. Berapakah VB,VE dan VC
R1
100K
R2
22K
Rc
1K8
RE
470
Q1
BC107
(silikon)
C1
10uF
C2
10uF
Ce
10uF
Vin
Vcc = 12 V
Vout
VB
VE
VC

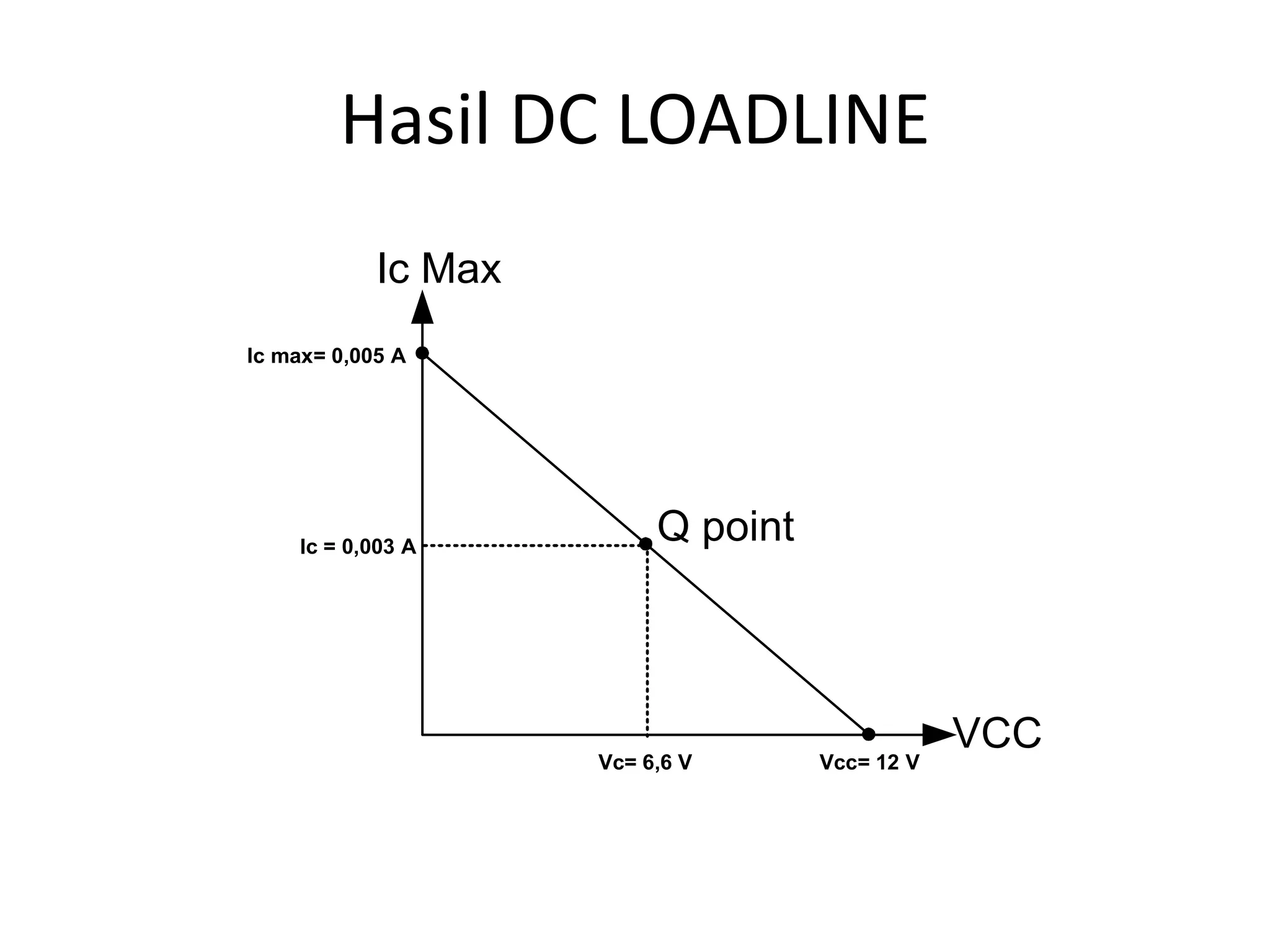

22. Hasil DC LOADLINE
VCC
Q pointIc = 0,003 A
Vc= 6,6 V Vcc= 12 V
Ic max= 0,005 A
Ic Max

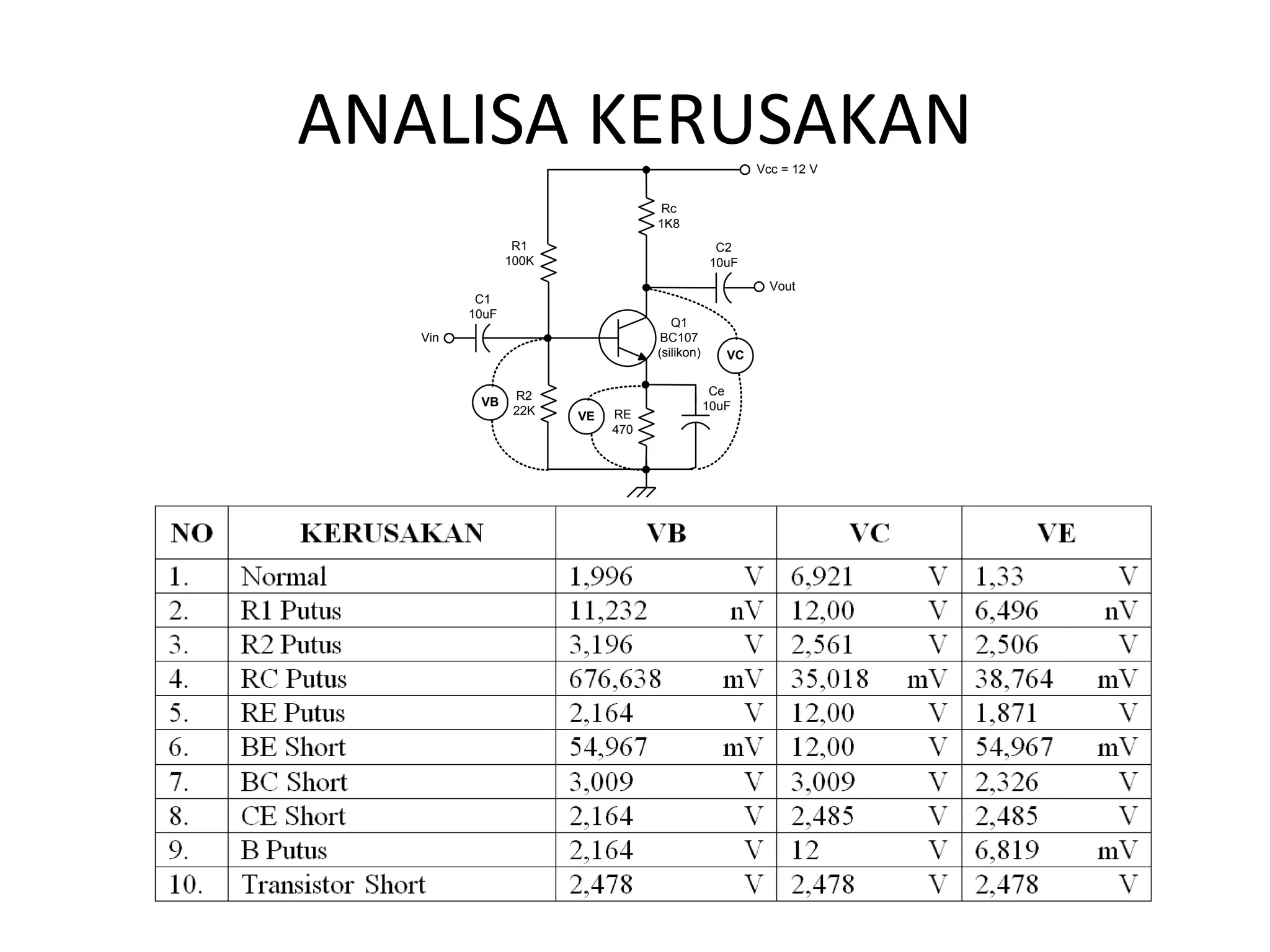

23. ANALISA KERUSAKAN
R1
100K
R2
22K
Rc
1K8
RE
470
Q1
BC107
(silikon)
C1
10uF
C2
10uF
Ce
10uF
Vin
Vcc = 12 V
Vout
VB
VE
VC
