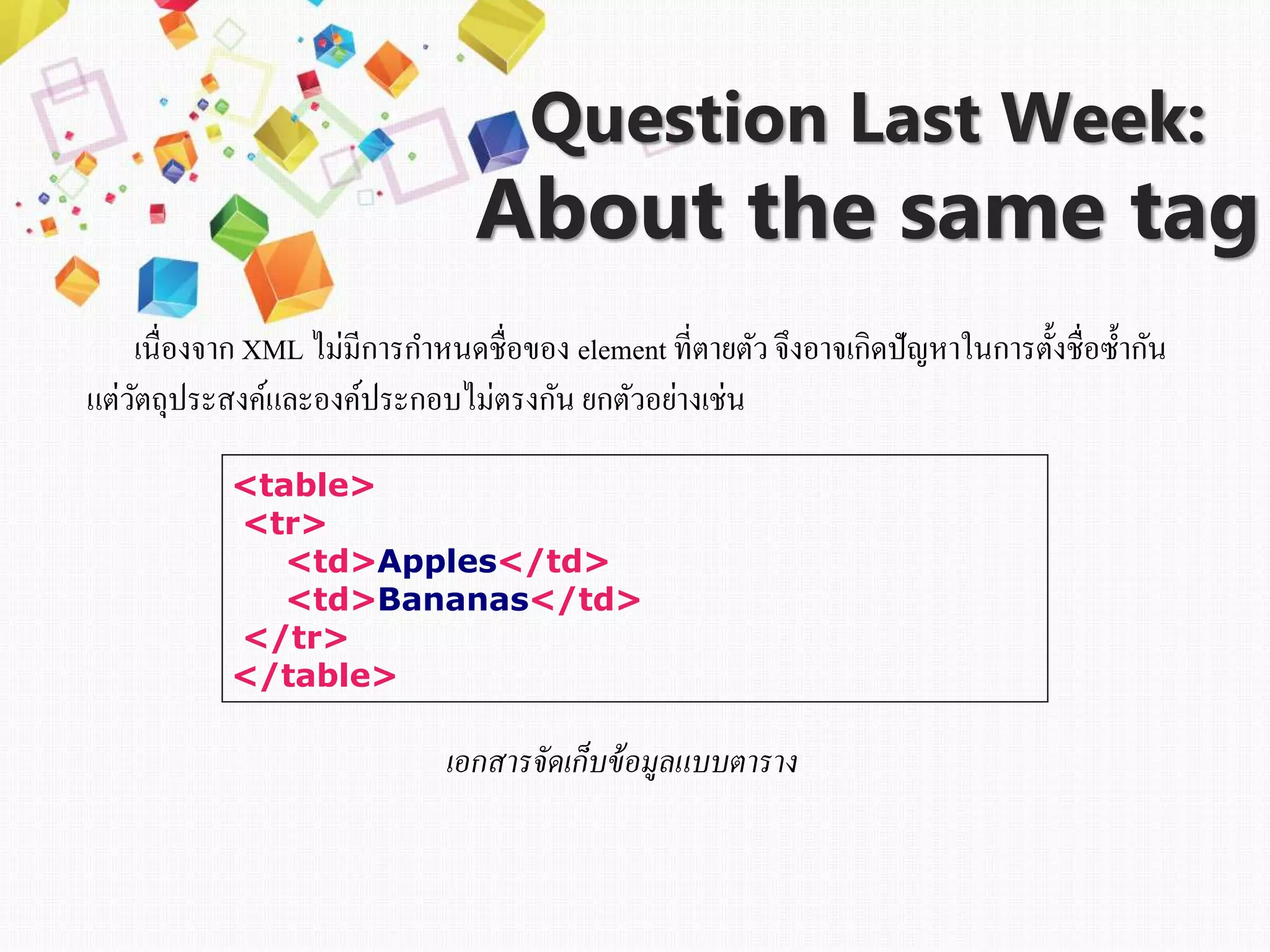

Question Last Week:
About the same tag
เนื่องจาก XML ไม่มีการกาหนดชื่อของ element ที่ตายตัว จึงอาจเกิดปัญหาในการตั้งชื่อ้้ากัน
แต่วัตถุประสงค์และองค์ประกอบไม่ตรงกัน ยกตัวอย่างเช่น
<table>
<tr>
<td>Apples</td>
<td>Bananas</td>
</tr>
</table>
เอกสารจัดเก็บข้อมูลแบบตาราง

Question Last Week:
About the same tag

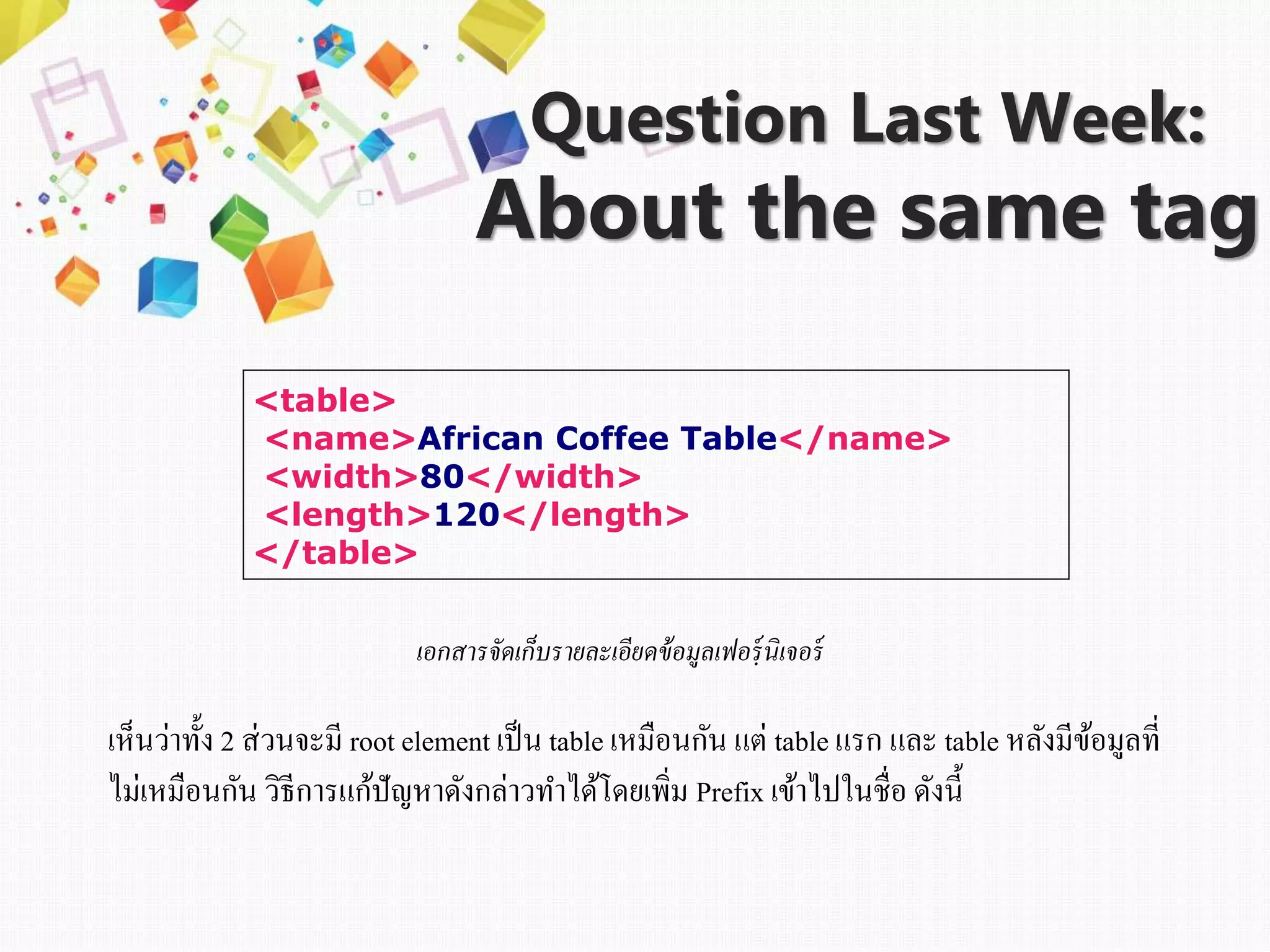

<table>
<name>African Coffee Table</name>
<width>80</width>
<length>120</length>
</table>
เอกสารจัดเก็บรายละเอียดข้อมูลเฟอรฺ์นิเจอร์
เห็นว่าทั้ง 2 ส่วนจะมี root element เป็น table เหมือนกัน แต่ table แรก และ table หลังมีข้อมูลที่
ไม่เหมือนกัน วิธีการแก้ปัญหาดังกล่าวทาได้โดยเพิ่ม Prefix เข้าไปในชื่อ ดังนี้

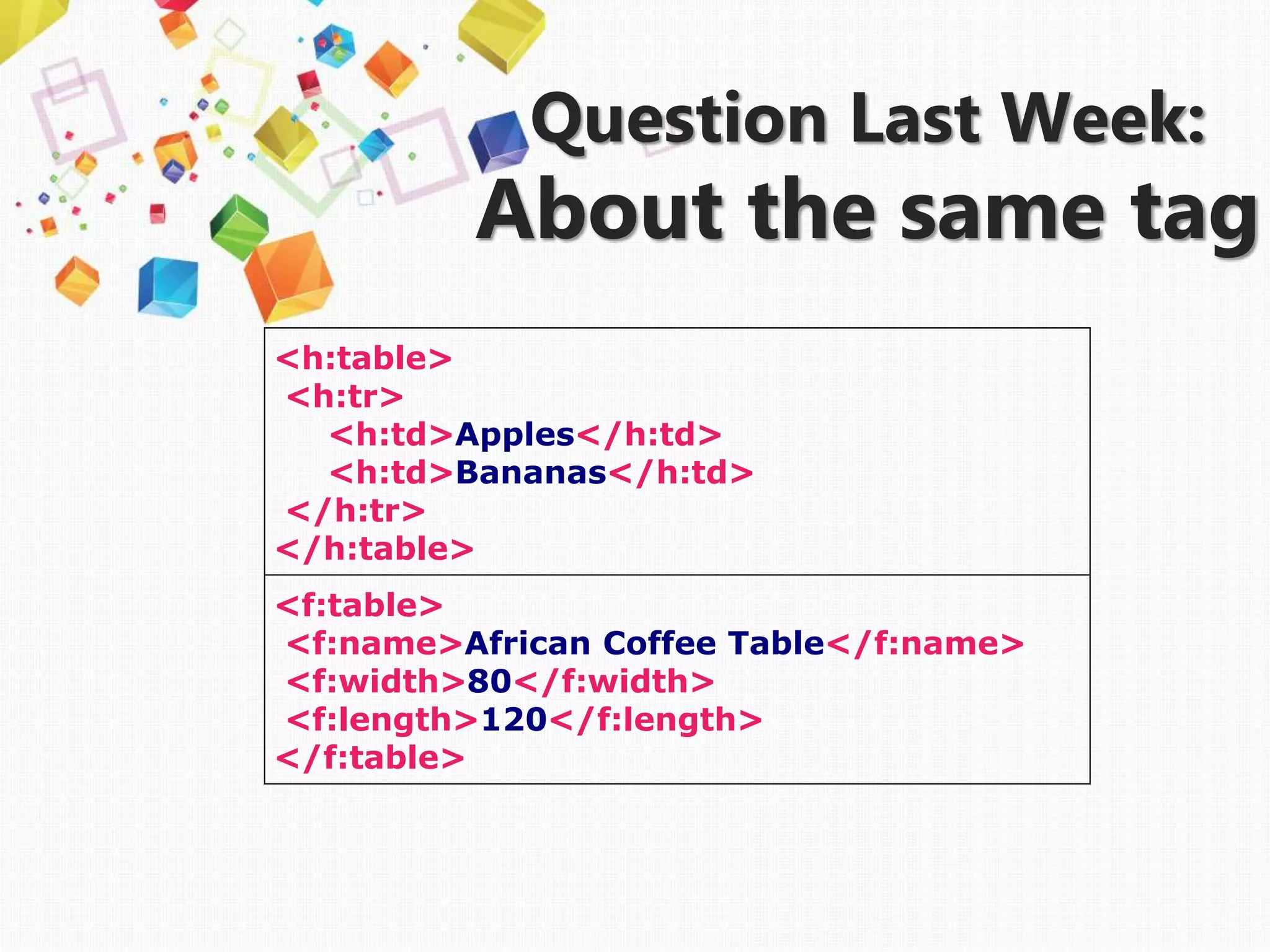

Question Last Week:
About the same tag
<h:table>
<h:tr>
<h:td>Apples</h:td>
<h:td>Bananas</h:td>
</h:tr>
</h:table>
<f:table>
<f:name>African Coffee Table</f:name>
<f:width>80</f:width>
<f:length>120</f:length>
</f:table>

Question Last Week:
About the same tag

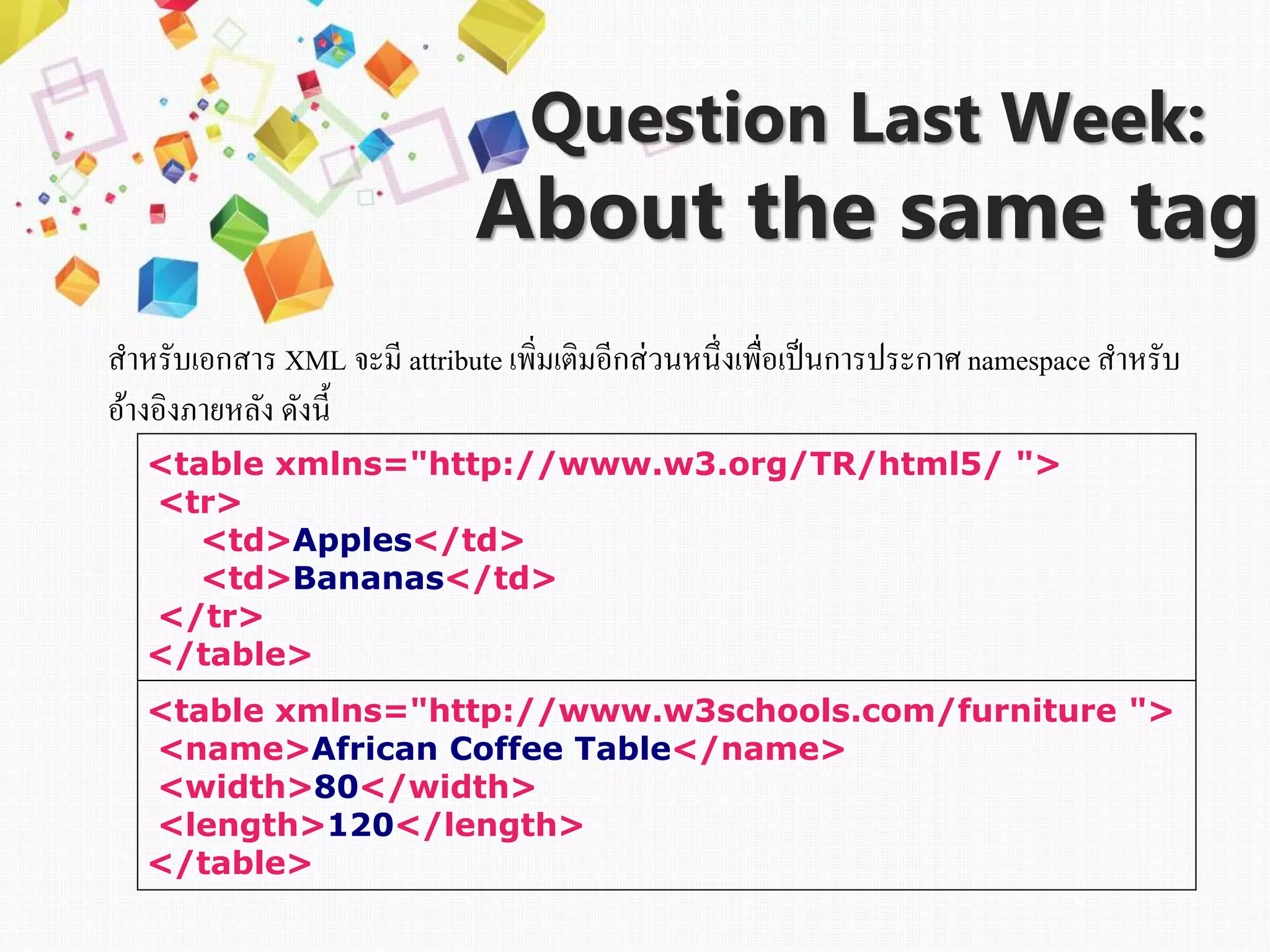

สาหรับเอกสาร XML จะมี attribute เพิ่มเติมอีกส่วนหนึ่งเพื่อเป็นการประกาศ namespace สาหรับ
อ้างอิงภายหลัง ดังนี้
<table xmlns="http://www.w3.org/TR/html5/ ">
<tr>
<td>Apples</td>
<td>Bananas</td>
</tr>
</table>
<table xmlns="http://www.w3schools.com/furniture ">
<name>African Coffee Table</name>
<width>80</width>
<length>120</length>
</table>

Question Last Week:
About the same tag

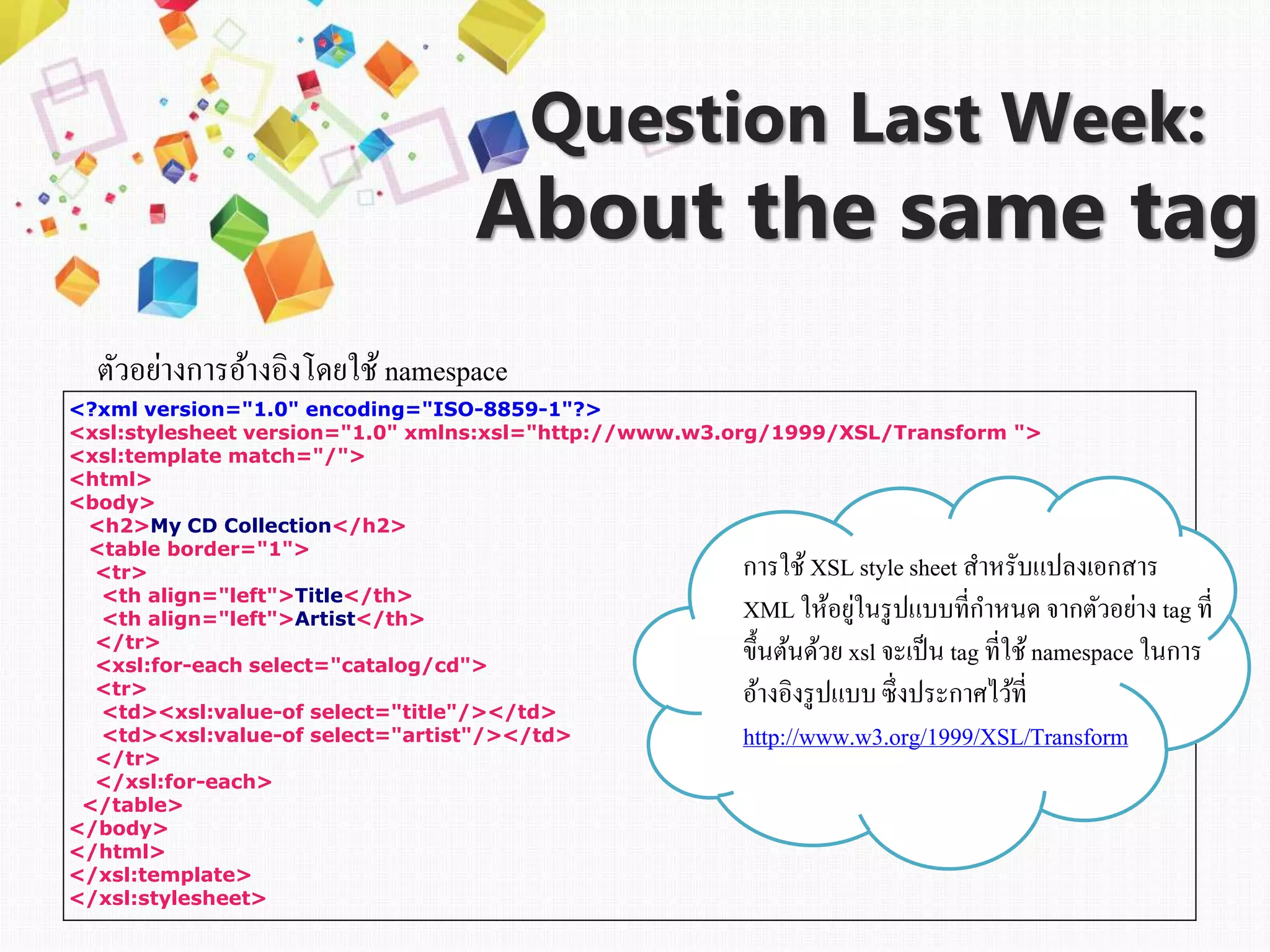

ตัวอย่างการอ้างอิงโดยใช้ namespace
<?xml version="1.0" encoding="ISO-8859-1"?>
<xsl:stylesheet version="1.0" xmlns:xsl="http://www.w3.org/1999/XSL/Transform ">
<xsl:template match="/">
<html>
<body>
<h2>My CD Collection</h2>
<table border="1">
<tr>
<th align="left">Title</th>
<th align="left">Artist</th>
</tr>
<xsl:for-each select="catalog/cd">
<tr>
<td><xsl:value-of select="title"/></td>
<td><xsl:value-of select="artist"/></td>
</tr>
</xsl:for-each>
</table>
</body>
</html>
</xsl:template>
</xsl:stylesheet>
การใช้XSL style sheet สาหรับแปลงเอกสาร
XML ให้อยู่ในรูปแบบที่กาหนด จากตัวอย่าง tag ที่
ขึ้นต้นด้วย xsl จะเป็น tag ที่ใช้namespace ในการ
อ้างอิงรูปแบบ้ึ่งประกาศไว้ที่
http://www.w3.org/1999/XSL/Transform

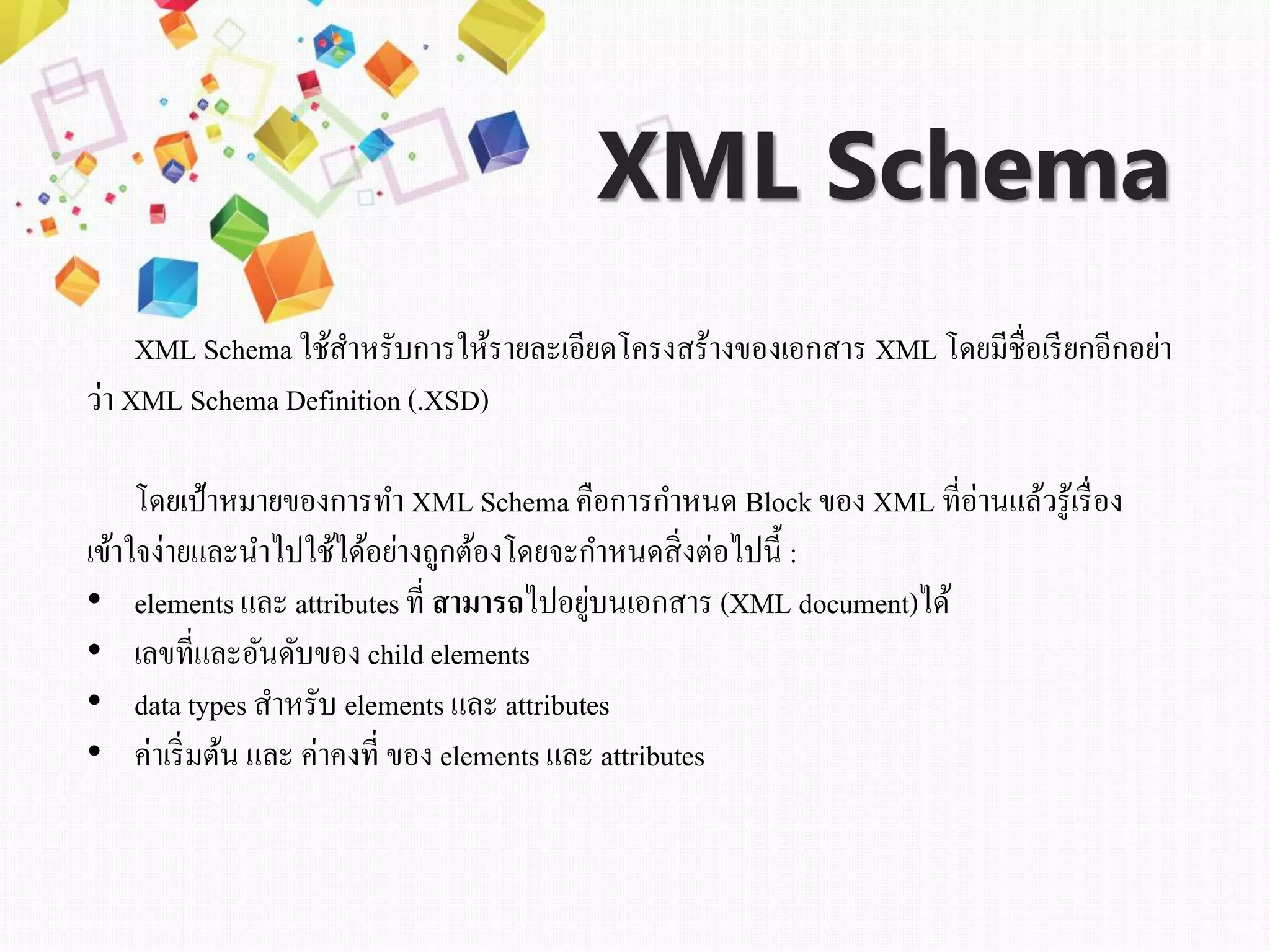

XML Schema
XML Schema ใช้สาหรับการให้รายละเอียดโครงสร้างของเอกสาร XML โดยมีชื่อเรียกอีกอย่า
ว่า XML Schema Definition (.XSD)
โดยเป้าหมายของการทา XML Schema คือการกาหนด Block ของ XML ที่อ่านแล้วรู้เรื่อง
เข้าใจง่ายและนาไปใช้ได้อย่างถูกต้องโดยจะกาหนดสิ่งต่อไปนี้ :
• elements และ attributesที่ สามารถไปอยู่บนเอกสาร (XML document)ได้
• เลขที่และอันดับของ child elements
• data types สาหรับ elements และ attributes
• ค่าเริ่มต้น และ ค่าคงที่ ของ elements และ attributes

XML Schema

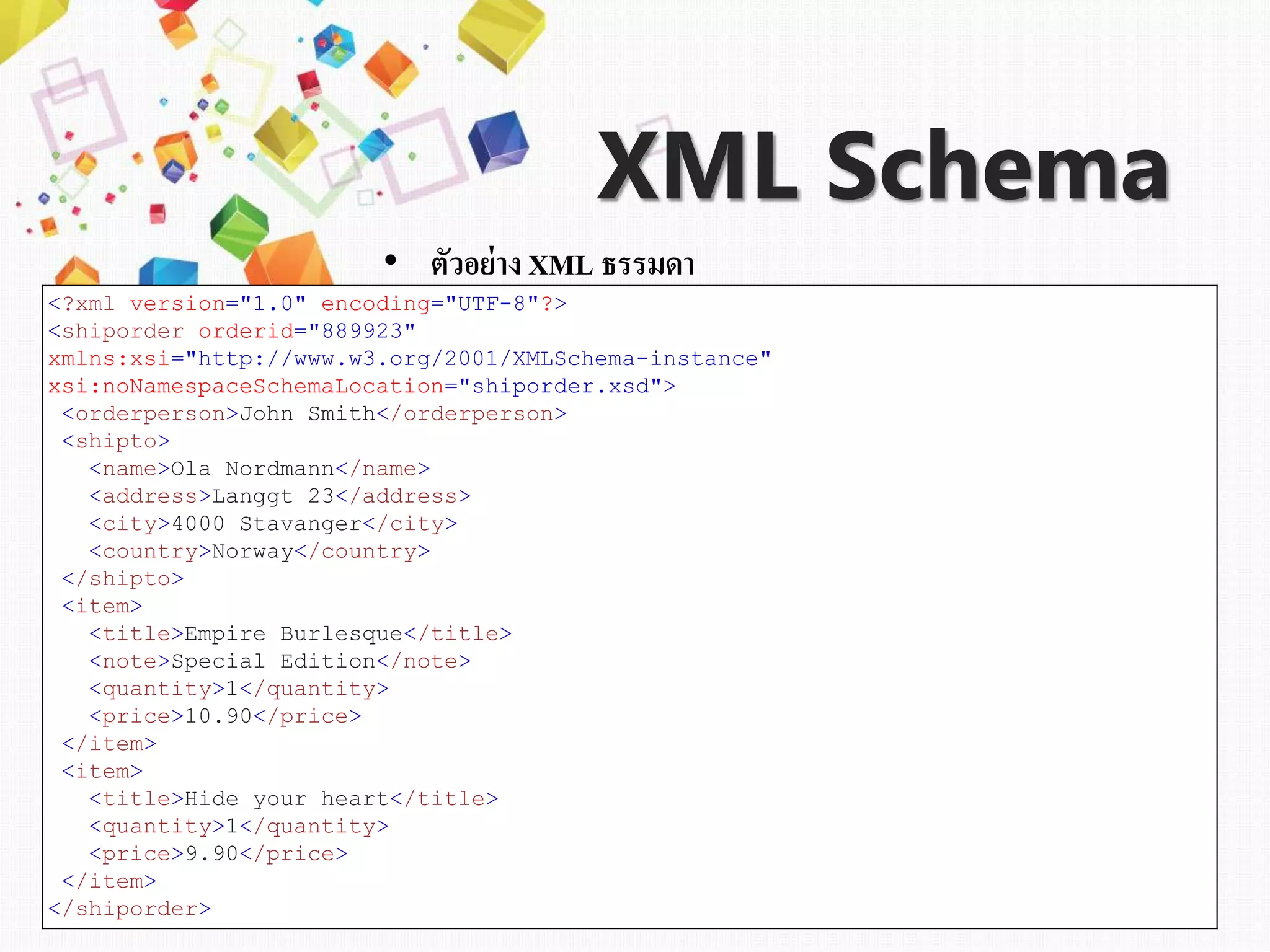

• ตัวอย่าง XML ธรรมดา
<?xml version="1.0" encoding="UTF-8"?>
<shiporder orderid="889923"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:noNamespaceSchemaLocation="shiporder.xsd">
<orderperson>John Smith</orderperson>
<shipto>
<name>Ola Nordmann</name>
<address>Langgt 23</address>
<city>4000 Stavanger</city>
<country>Norway</country>
</shipto>
<item>
<title>Empire Burlesque</title>
<note>Special Edition</note>
<quantity>1</quantity>
<price>10.90</price>
</item>
<item>
<title>Hide your heart</title>
<quantity>1</quantity>
<price>9.90</price>
</item>
</shiporder>

XML Schema
• เทียบกับ XML Schema
<?xml version="1.0" encoding="UTF-8" ?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
<xs:element name="shiporder">
<xs:complexType>
<xs:sequence>
<xs:element name="orderperson" type="xs:string"/>
<xs:element name="shipto">
<xs:complexType>
<xs:sequence>
<xs:element name="name" type="xs:string"/>
<xs:element name="address" type="xs:string"/>
<xs:element name="city" type="xs:string"/>
<xs:element name="country" type="xs:string"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="item" maxOccurs="unbounded">
<xs:complexType>
<xs:sequence>
<xs:element name="title" type="xs:string"/>
<xs:element name="note" type="xs:string" minOccurs="0"/>
<xs:element name="quantity" type="xs:positiveInteger"/>
<xs:element name="price" type="xs:decimal"/>
</xs:sequence>
</xs:complexType>
</xs:element>
</xs:sequence>
<xs:attribute name="orderid" type="xs:string" use="required"/>
</xs:complexType>
</xs:element>
</xs:schema>

XML Schema

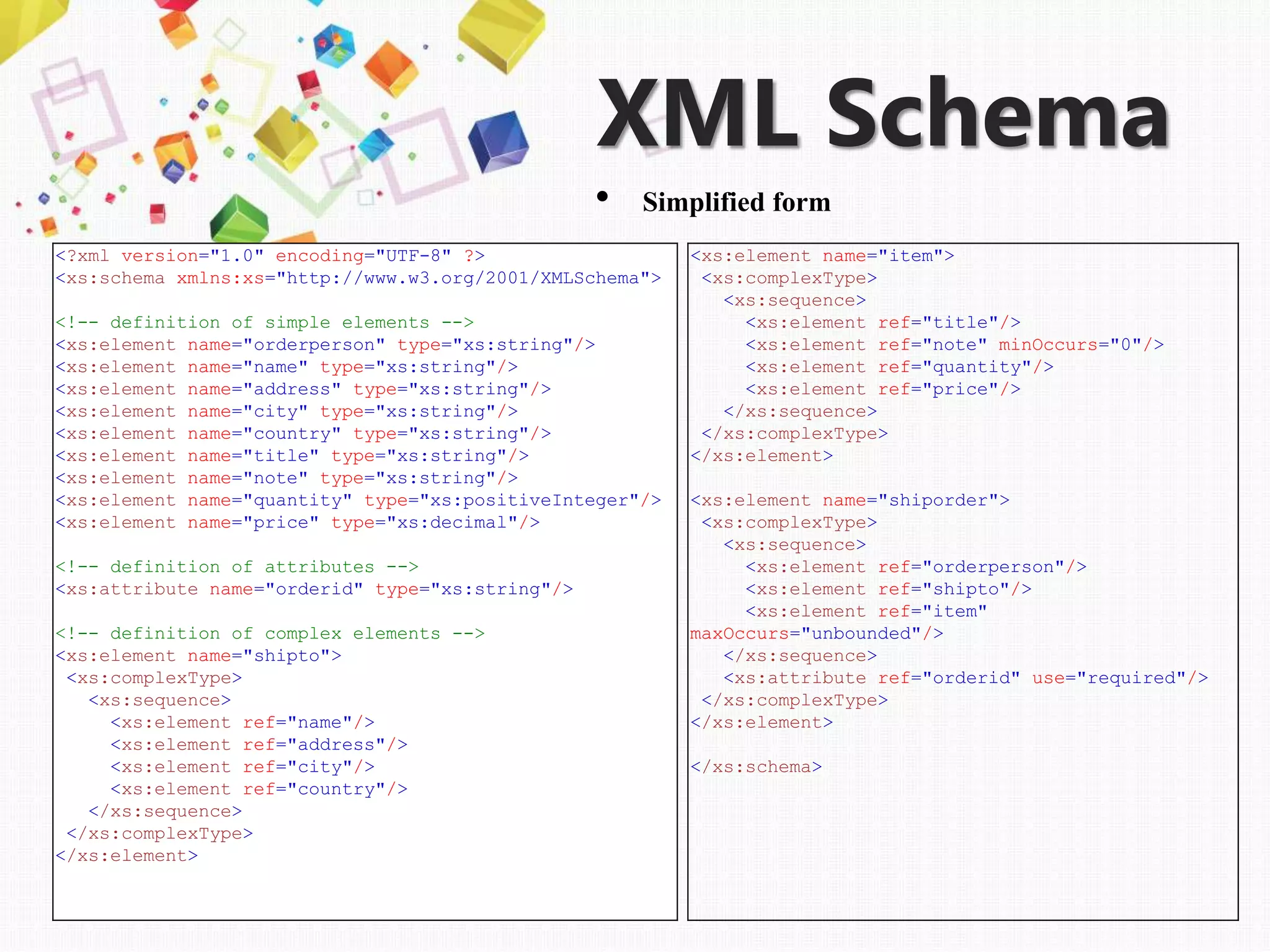

• Simplified form
<?xml version="1.0" encoding="UTF-8" ?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">

<xs:element name="orderperson" type="xs:string"/>
<xs:element name="name" type="xs:string"/>
<xs:element name="address" type="xs:string"/>
<xs:element name="city" type="xs:string"/>
<xs:element name="country" type="xs:string"/>
<xs:element name="title" type="xs:string"/>
<xs:element name="note" type="xs:string"/>
<xs:element name="quantity" type="xs:positiveInteger"/>
<xs:element name="price" type="xs:decimal"/>

<xs:attribute name="orderid" type="xs:string"/>

<xs:element name="shipto">
<xs:complexType>
<xs:sequence>
<xs:element ref="name"/>
<xs:element ref="address"/>
<xs:element ref="city"/>
<xs:element ref="country"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="item">
<xs:complexType>
<xs:sequence>
<xs:element ref="title"/>
<xs:element ref="note" minOccurs="0"/>
<xs:element ref="quantity"/>
<xs:element ref="price"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="shiporder">
<xs:complexType>
<xs:sequence>
<xs:element ref="orderperson"/>
<xs:element ref="shipto"/>
<xs:element ref="item"
maxOccurs="unbounded"/>
</xs:sequence>
<xs:attribute ref="orderid" use="required"/>
</xs:complexType>
</xs:element>
</xs:schema>

DTD
(Document Type
Declaration)
DTD การนิยามความหมาย การกาหนดโครงสร้างและข้อมูลของกฎเกณฑ์ของ
เอกสาร ที่จัดเก็บโดยเอกสาร XML ใช้เป็นตัวกาหนดว่า Element หนึ่งๆ นั้นมีส่วนประกอบ
อะไรบ้าง แล้วสามารถใช้ DTD สาหรับตรวจสอบความถูกต้องของเอกสาร XML ว่าสอดคล้อง
กับข้อตกลงที่กาหนดไว้เป็นไวยากรณ์ในไฟล์DTD หรือไม่ ถ้าไม่ก็จะฟ้องแสดงข้อผิดพลาด
ออกมา
โครงสร้างของ DTD
<!DOCTYPE note [
<!ELEMENT note (to,from,heading,body)>
<!ELEMENT to (#PCDATA)>
<!ELEMENT from (#PCDATA)>
<!ELEMENT heading (#PCDATA)>
<!ELEMENT body (#PCDATA)>
]>

DTD
(Document Type
Declaration)

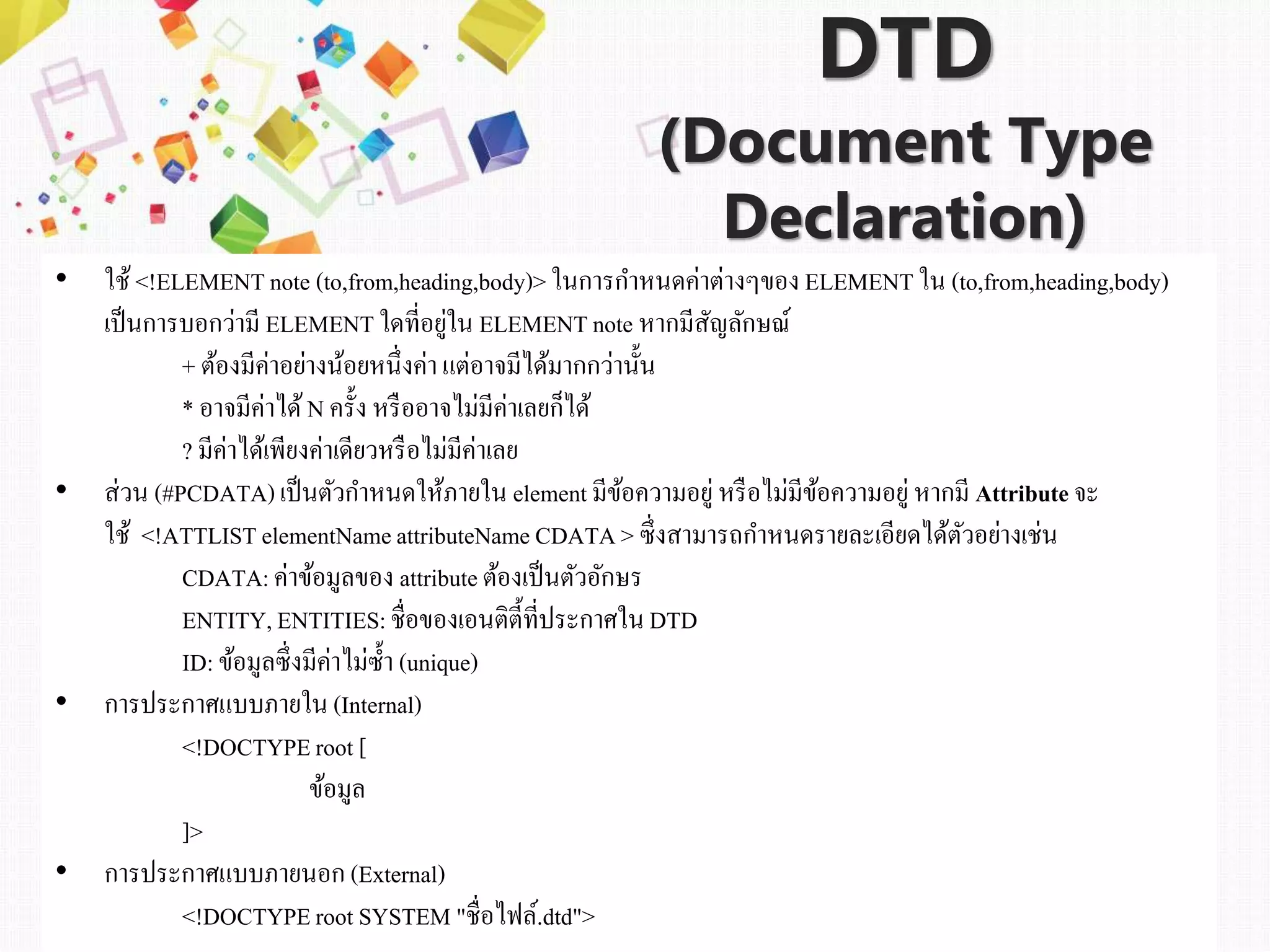

• ใช้<!ELEMENTnote (to,from,heading,body)>ในการกาหนดค่าต่างๆของ ELEMENT ใน (to,from,heading,body)
เป็นการบอกว่ามี ELEMENT ใดที่อยู่ใน ELEMENTnote หากมีสัญลักษณ์
+ ต้องมีค่าอย่างน้อยหนึ่งค่าแต่อาจมีได้มากกว่านั้น
* อาจมีค่าได้N ครั้ง หรืออาจไม่มีค่าเลยก็ได้
? มีค่าได้เพียงค่าเดียวหรือไม่มีค่าเลย
• ส่วน (#PCDATA)เป็นตัวกาหนดให้ภายใน element มีข้อความอยู่ หรือไม่มีข้อความอยู่ หากมี Attributeจะ
ใช้ <!ATTLISTelementNameattributeNameCDATA> ้ึ่งสามารถกาหนดรายละเอียดได้ตัวอย่างเช่น
CDATA:ค่าข้อมูลของ attributeต้องเป็นตัวอักษร
ENTITY,ENTITIES:ชื่อของเอนติตี้ที่ประกาศในDTD
ID: ข้อมูล้ึ่งมีค่าไม่้้า (unique)
• การประกาศแบบภายใน (Internal)
<!DOCTYPEroot [
ข้อมูล
]>
• การประกาศแบบภายนอก (External)
<!DOCTYPEroot SYSTEM "ชื่อไฟล์.dtd">

DTD
(Document Type
Declaration)
<!ELEMENT film (movie+)>
<!ELEMENT movie (name,types,stars,director,date)>
<!ELEMENT name (#PCDATA)>
<!ELEMENT types (type+)>
<!ELEMENT type (#PCDATA)>
<!ELEMENT stars (name_actor+)>
<!ELEMENT name_actor (#PCDATA)>
<!ELEMENT director (#PCDATA)>
<!ELEMENT date (day,month,year)>
<!ELEMENT day (#PCDATA)>
<!ELEMENT month (#PCDATA)>
<!ELEMENT year (#PCDATA)>
Create DTD

DTD
(Document Type
Declaration)

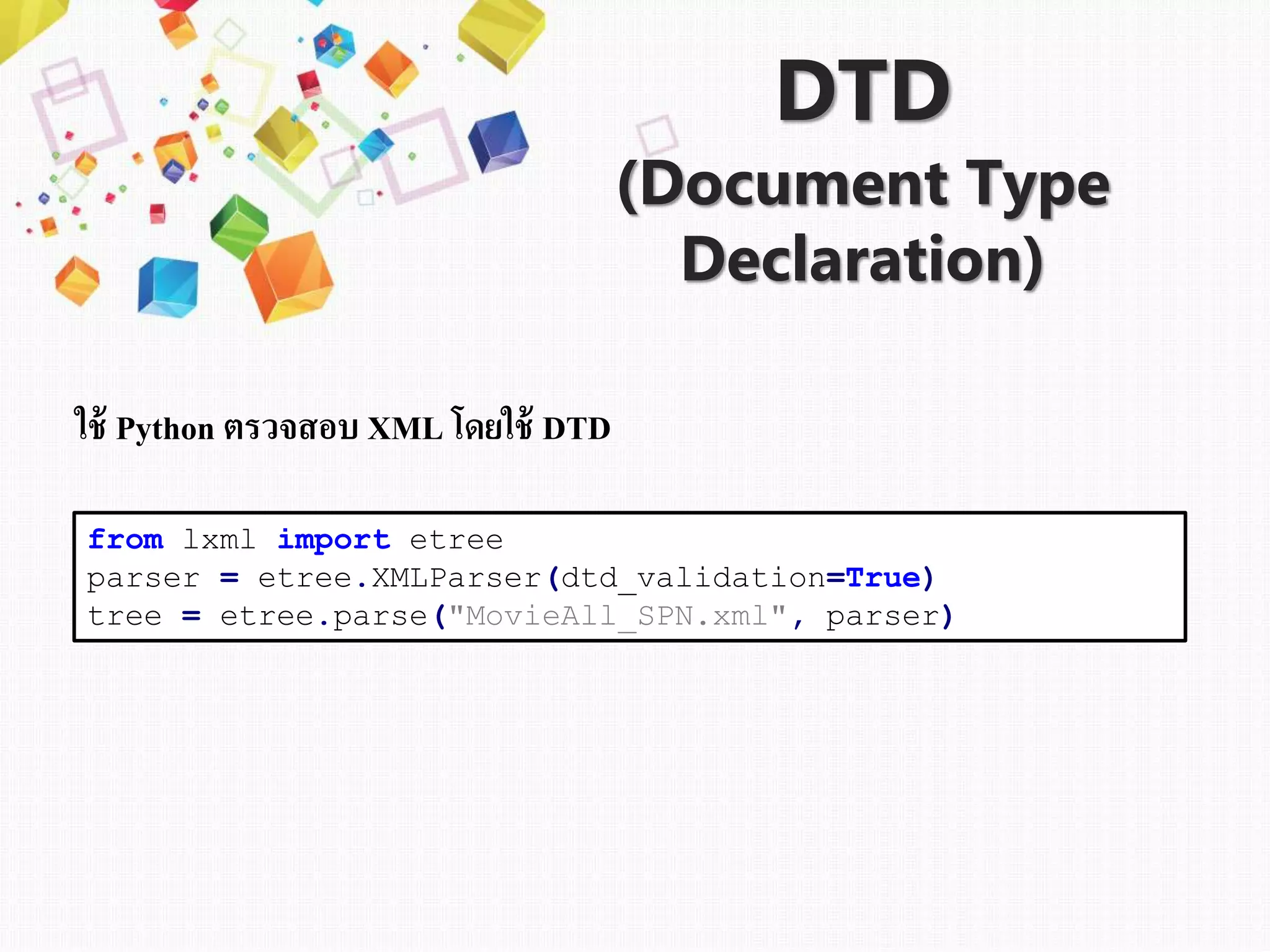

from lxml import etree
parser = etree.XMLParser(dtd_validation=True)
tree = etree.parse("MovieAll_SPN.xml", parser)
ใช้ Python ตรวจสอบ XML โดยใช้ DTD

DTD
(Document Type
Declaration)

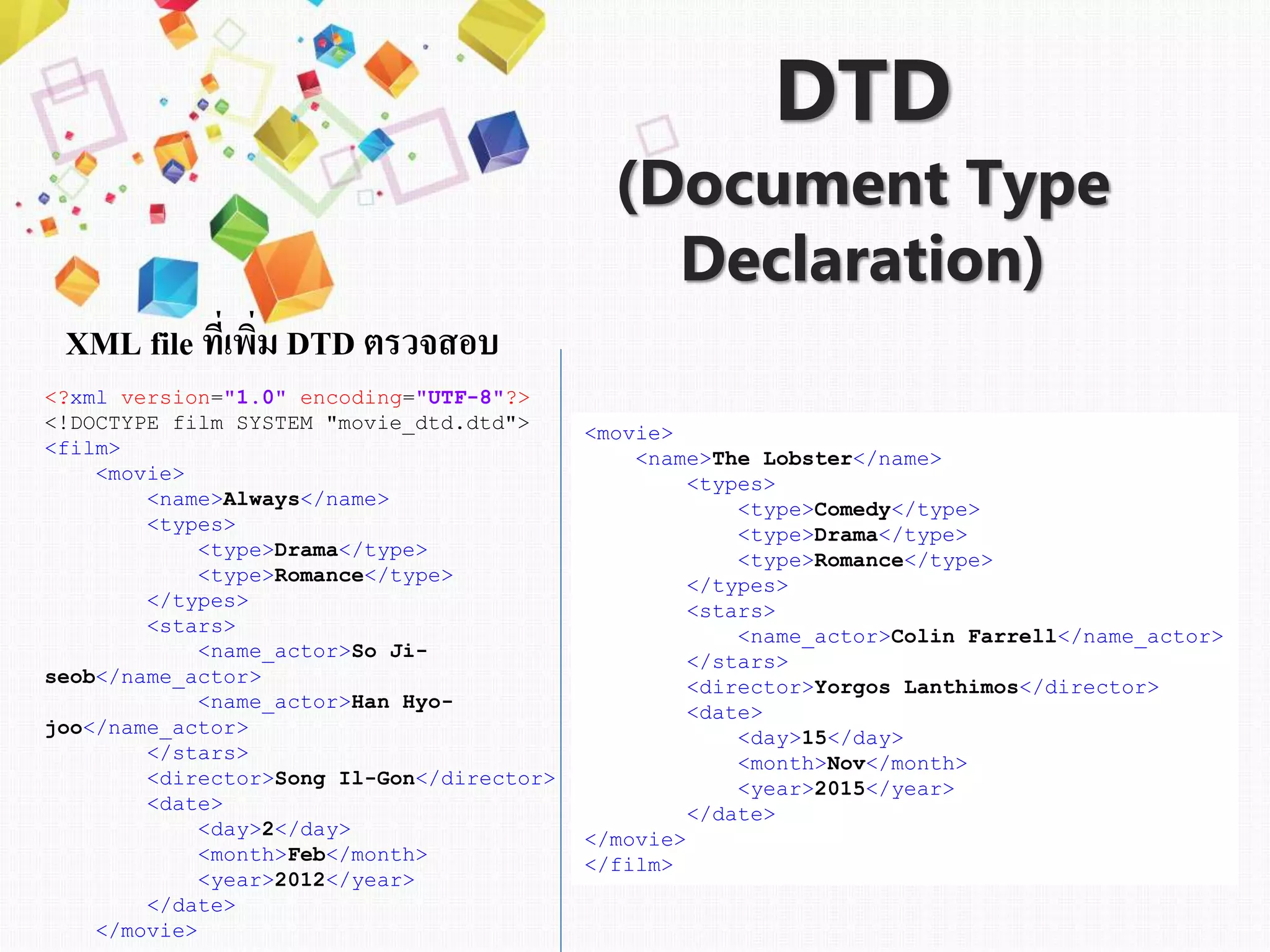

XML file ที่เพิ่ม DTD ตรวจสอบ
<movie>
<name>The Lobster</name>
<types>
<type>Comedy</type>
<type>Drama</type>
<type>Romance</type>
</types>
<stars>
<name_actor>Colin Farrell</name_actor>
</stars>
<director>Yorgos Lanthimos</director>
<date>
<day>15</day>
<month>Nov</month>
<year>2015</year>
</date>
</movie>
</film>
<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE film SYSTEM "movie_dtd.dtd">
<film>
<movie>
<name>Always</name>
<types>
<type>Drama</type>
<type>Romance</type>
</types>
<stars>
<name_actor>So Ji-
seob</name_actor>
<name_actor>Han Hyo-
joo</name_actor>
</stars>
<director>Song Il-Gon</director>
<date>
<day>2</day>
<month>Feb</month>
<year>2012</year>
</date>
</movie>

DTD
(Document Type
Declaration)

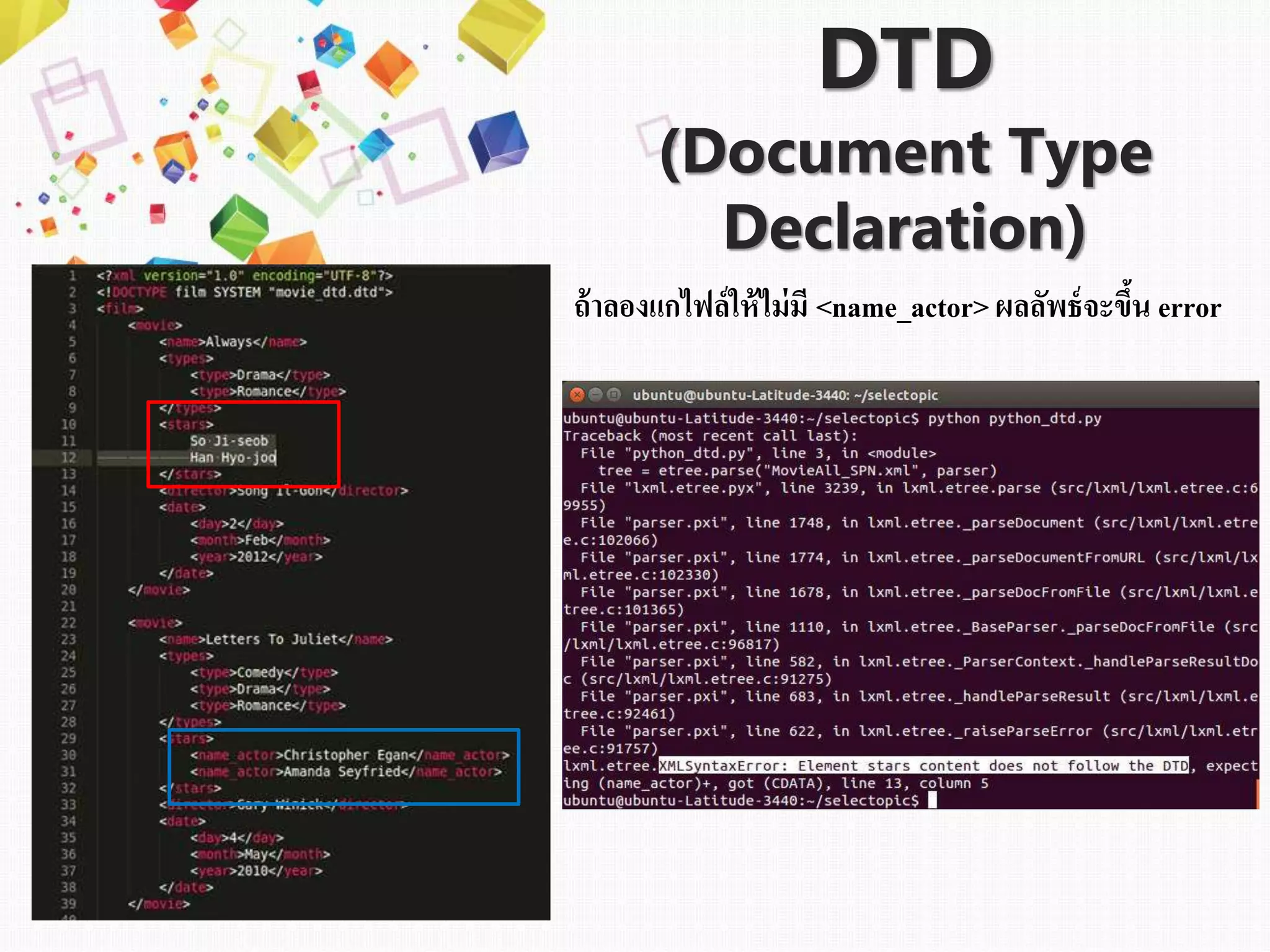

ถ้าลองแกไฟล์ให้ไม่มี <name_actor> ผลลัพธ์จะขึ้น error

Well-Formed
XML Document

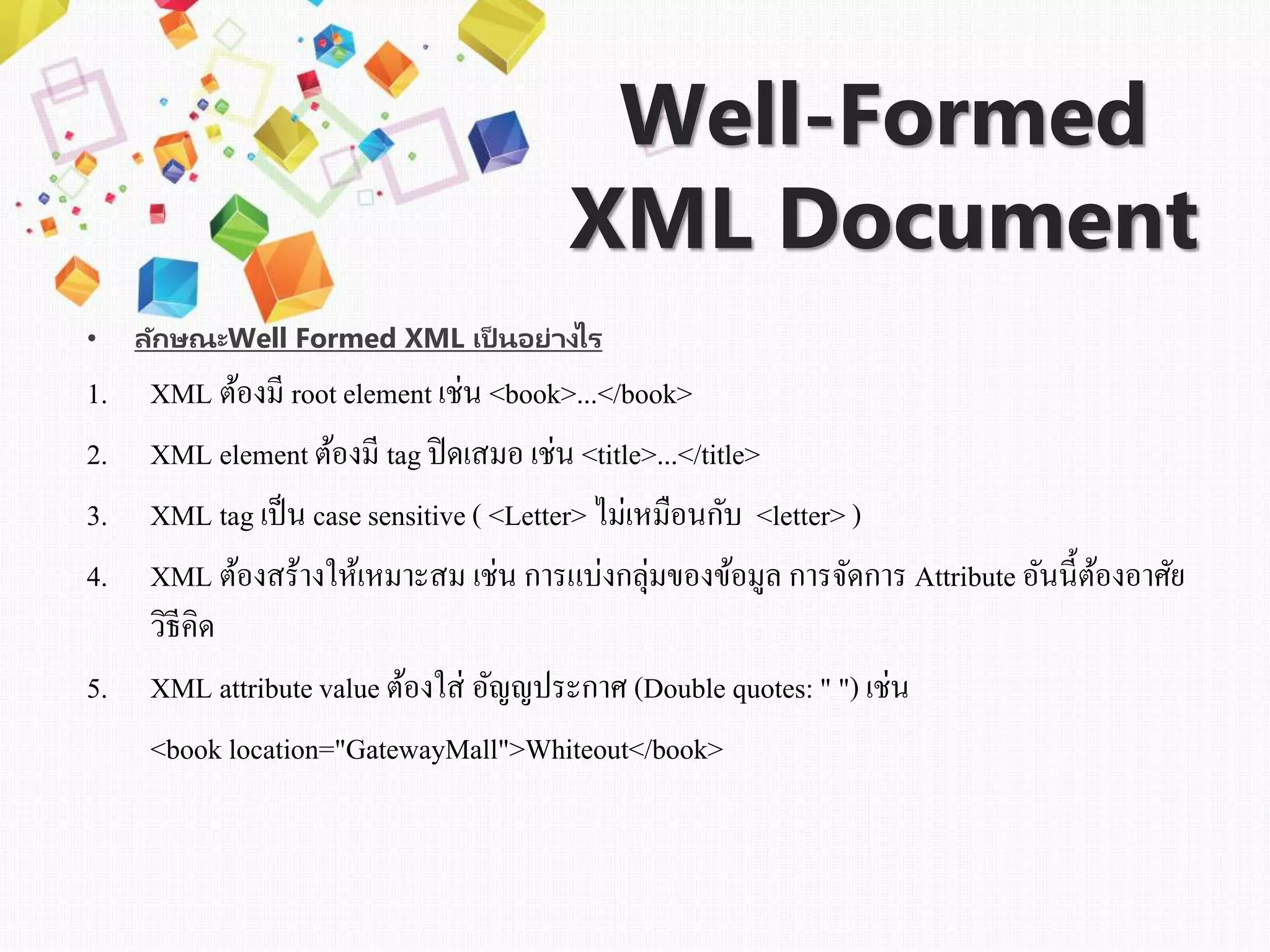

• ลักษณะWell Formed XML เป็ นอย่างไร
1. XML ต้องมี root element เช่น <book>...</book>
2. XML element ต้องมี tag ปิดเสมอ เช่น <title>...</title>
3. XML tag เป็น case sensitive ( <Letter> ไม่เหมือนกับ <letter> )
4. XML ต้องสร้างให้เหมาะสม เช่น การแบ่งกลุ่มของข้อมูล การจัดการ Attribute อันนี้ต้องอาศัย
วิธีคิด
5. XML attribute value ต้องใส่ อัญญประกาศ (Double quotes: " ") เช่น
<book location="GatewayMall">Whiteout</book>

Well-Formed
XML Document

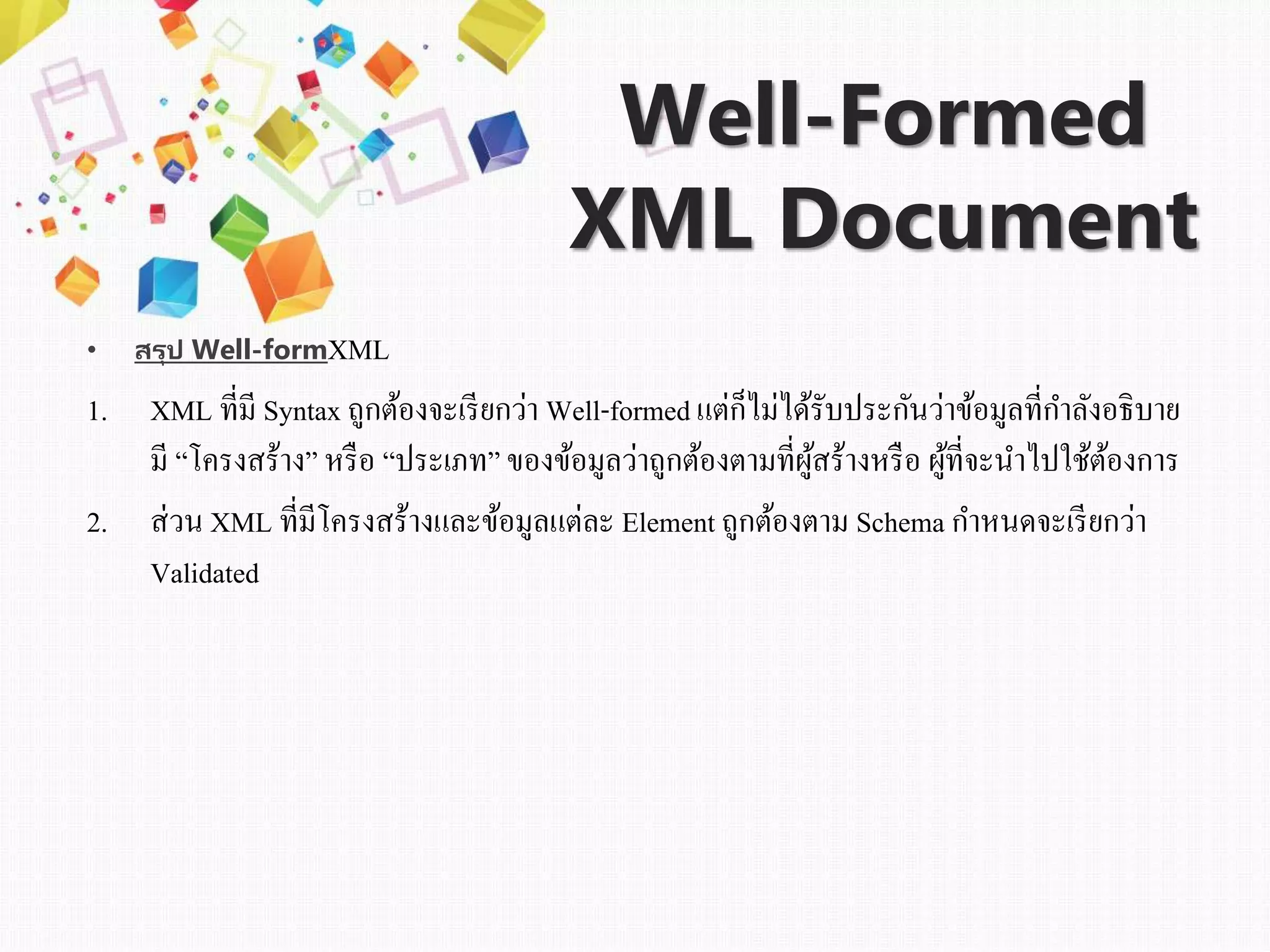

• สรุป Well-formXML
1. XML ที่มี Syntax ถูกต้องจะเรียกว่า Well-formedแต่ก็ไม่ได้รับประกันว่าข้อมูลที่กาลังอธิบาย
มี “โครงสร้าง” หรือ “ประเภท” ของข้อมูลว่าถูกต้องตามที่ผู้สร้างหรือ ผู้ที่จะนาไปใช้ต้องการ
2. ส่วน XML ที่มีโครงสร้างและข้อมูลแต่ละ Element ถูกต้องตาม Schema กาหนดจะเรียกว่า
Validated

Well-Formed
XML Document

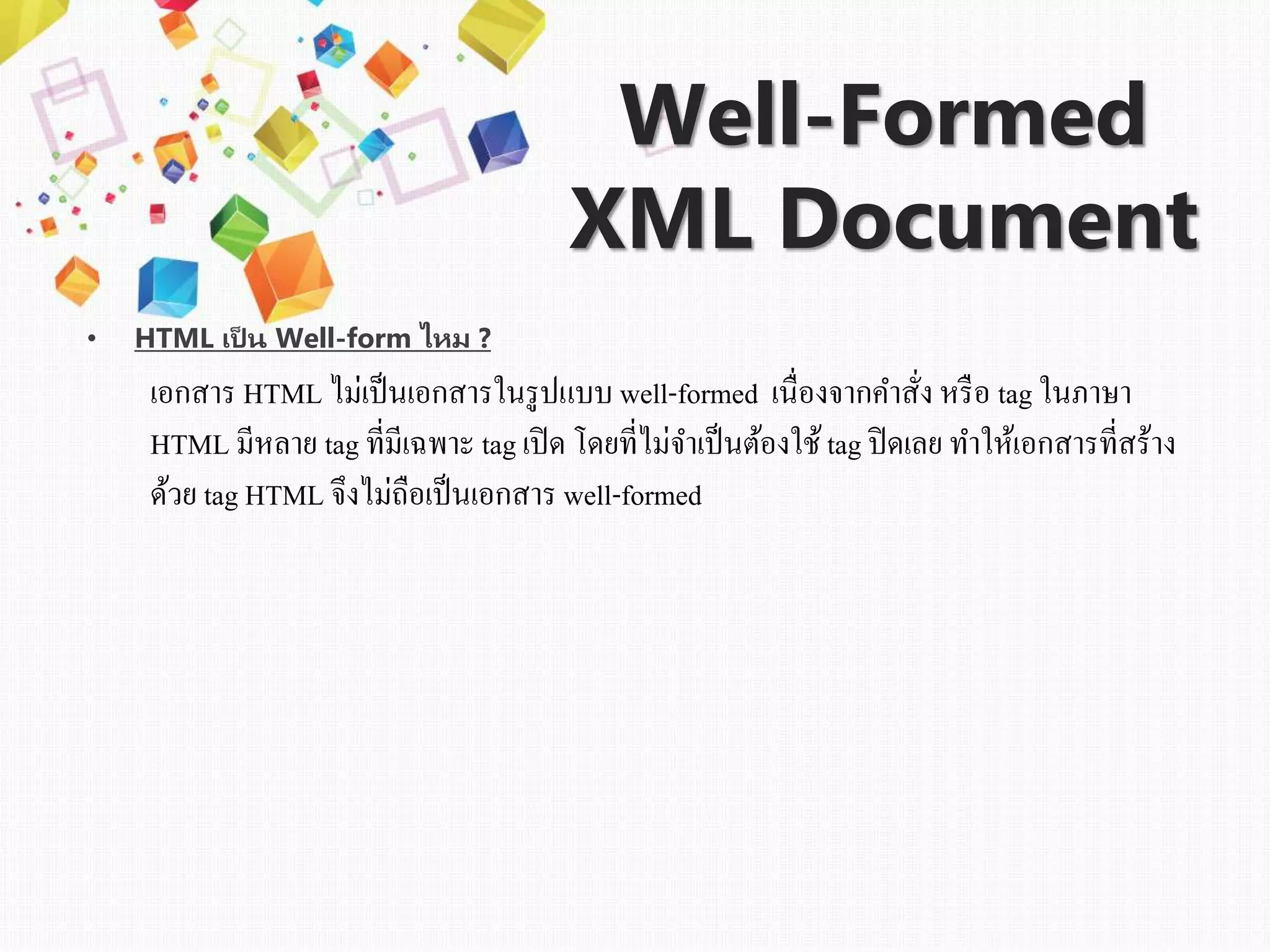

• HTML เป็ น Well-form ไหม ?
เอกสาร HTML ไม่เป็นเอกสารในรูปแบบ well-formed เนื่องจากคาสั่ง หรือ tag ในภาษา
HTML มีหลาย tag ที่มีเฉพาะ tag เปิด โดยที่ไม่จาเป็นต้องใช้tag ปิดเลย ทาให้เอกสารที่สร้าง
ด้วย tag HTML จึงไม่ถือเป็นเอกสาร well-formed

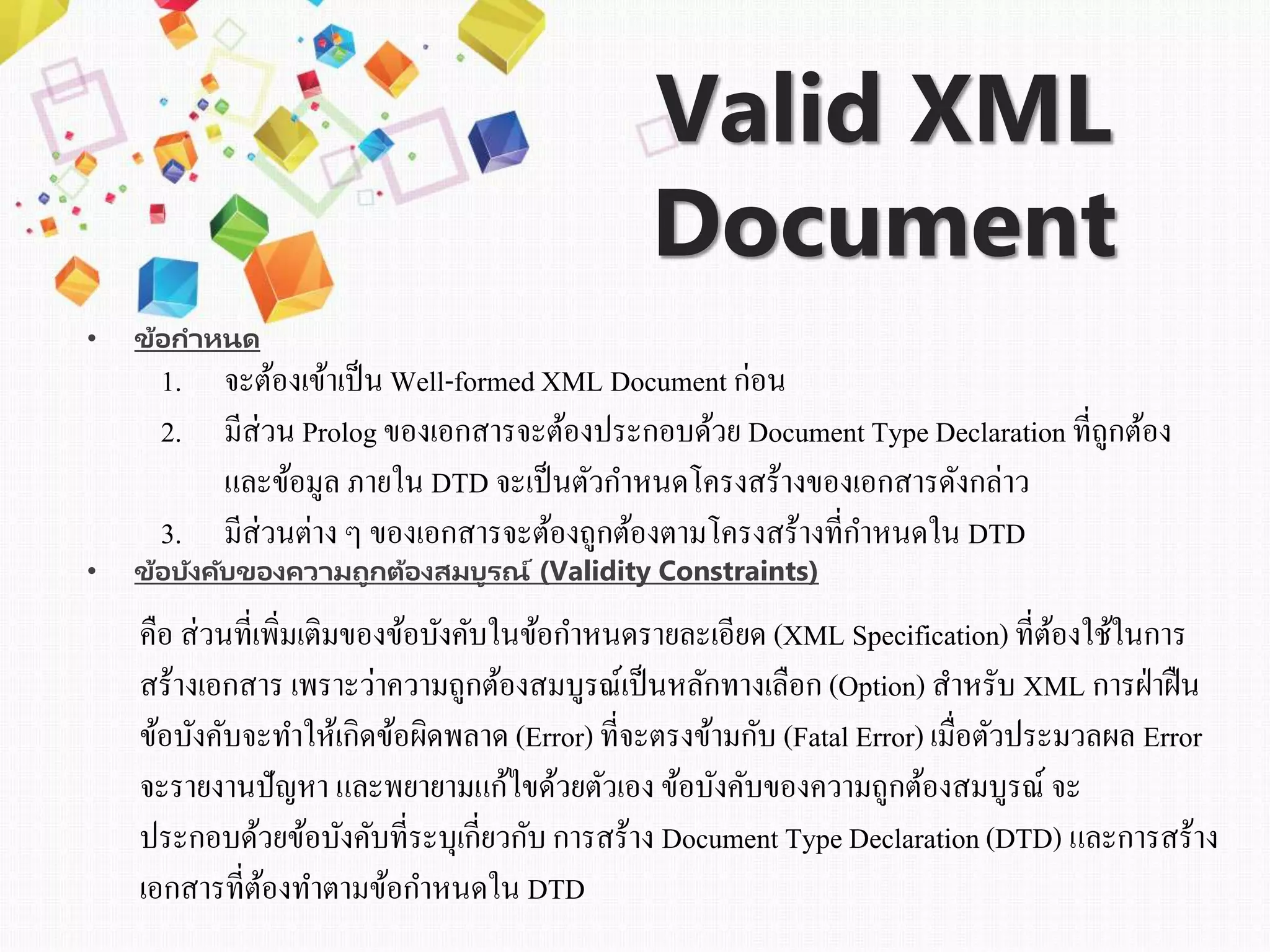

Valid XML
Document
• ข้อกาหนด
คือ ส่วนที่เพิ่มเติมของข้อบังคับในข้อกาหนดรายละเอียด (XML Specification) ที่ต้องใช้ในการ
สร้างเอกสาร เพราะว่าความถูกต้องสมบูรณ์เป็นหลักทางเลือก (Option) สาหรับ XML การฝ่าฝืน
ข้อบังคับจะทาให้เกิดข้อผิดพลาด (Error) ที่จะตรงข้ามกับ (Fatal Error) เมื่อตัวประมวลผล Error
จะรายงานปัญหา และพยายามแก้ไขด้วยตัวเอง ข้อบังคับของความถูกต้องสมบูรณ์ จะ
ประกอบด้วยข้อบังคับที่ระบุเกี่ยวกับการสร้าง Document Type Declaration(DTD) และการสร้าง
เอกสารที่ต้องทาตามข้อกาหนดใน DTD
• ข้อบังคับของความถูกต้องสมบูรณ์ (Validity Constraints)
1. จะต้องเข้าเป็น Well-formedXML Document ก่อน
2. มีส่วน Prolog ของเอกสารจะต้องประกอบด้วย Document Type Declaration ที่ถูกต้อง
และข้อมูล ภายใน DTD จะเป็นตัวกาหนดโครงสร้างของเอกสารดังกล่าว
3. มีส่วนต่าง ๆ ของเอกสารจะต้องถูกต้องตามโครงสร้างที่กาหนดใน DTD

Valid XML
Document

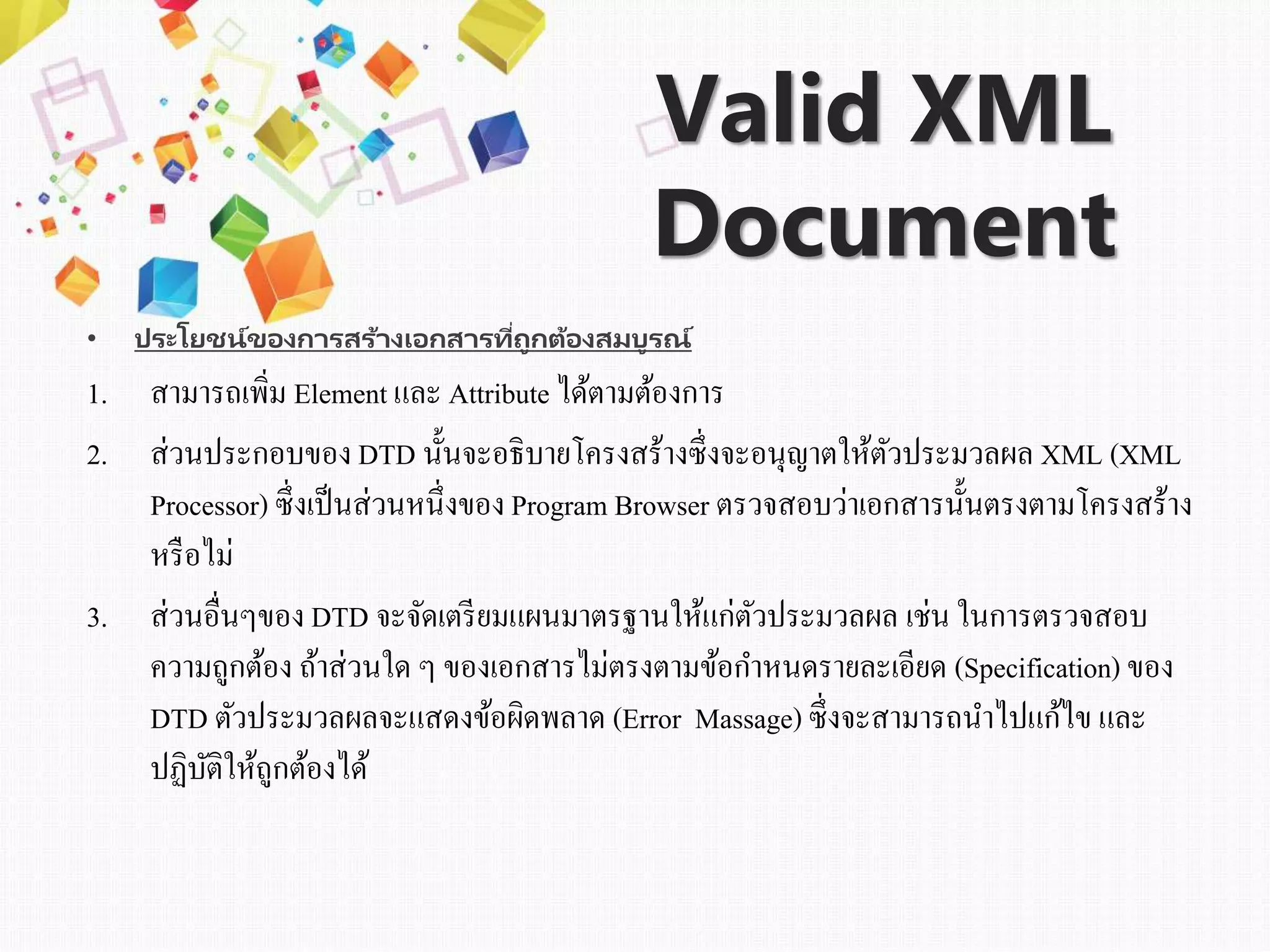

• ประโยชน์ของการสร้างเอกสารที่ถูกต้องสมบูรณ์
1. สามารถเพิ่ม Element และ Attribute ได้ตามต้องการ
2. ส่วนประกอบของ DTD นั้นจะอธิบายโครงสร้าง้ึ่งจะอนุญาตให้ตัวประมวลผล XML (XML
Processor) ้ึ่งเป็นส่วนหนึ่งของ Program Browser ตรวจสอบว่าเอกสารนั้นตรงตามโครงสร้าง
หรือไม่
3. ส่วนอื่นๆของ DTD จะจัดเตรียมแผนมาตรฐานให้แก่ตัวประมวลผล เช่น ในการตรวจสอบ
ความถูกต้อง ถ้าส่วนใด ๆ ของเอกสารไม่ตรงตามข้อกาหนดรายละเอียด (Specification) ของ
DTD ตัวประมวลผลจะแสดงข้อผิดพลาด (Error Massage) ้ึ่งจะสามารถนาไปแก้ไข และ
ปฏิบัติให้ถูกต้องได้

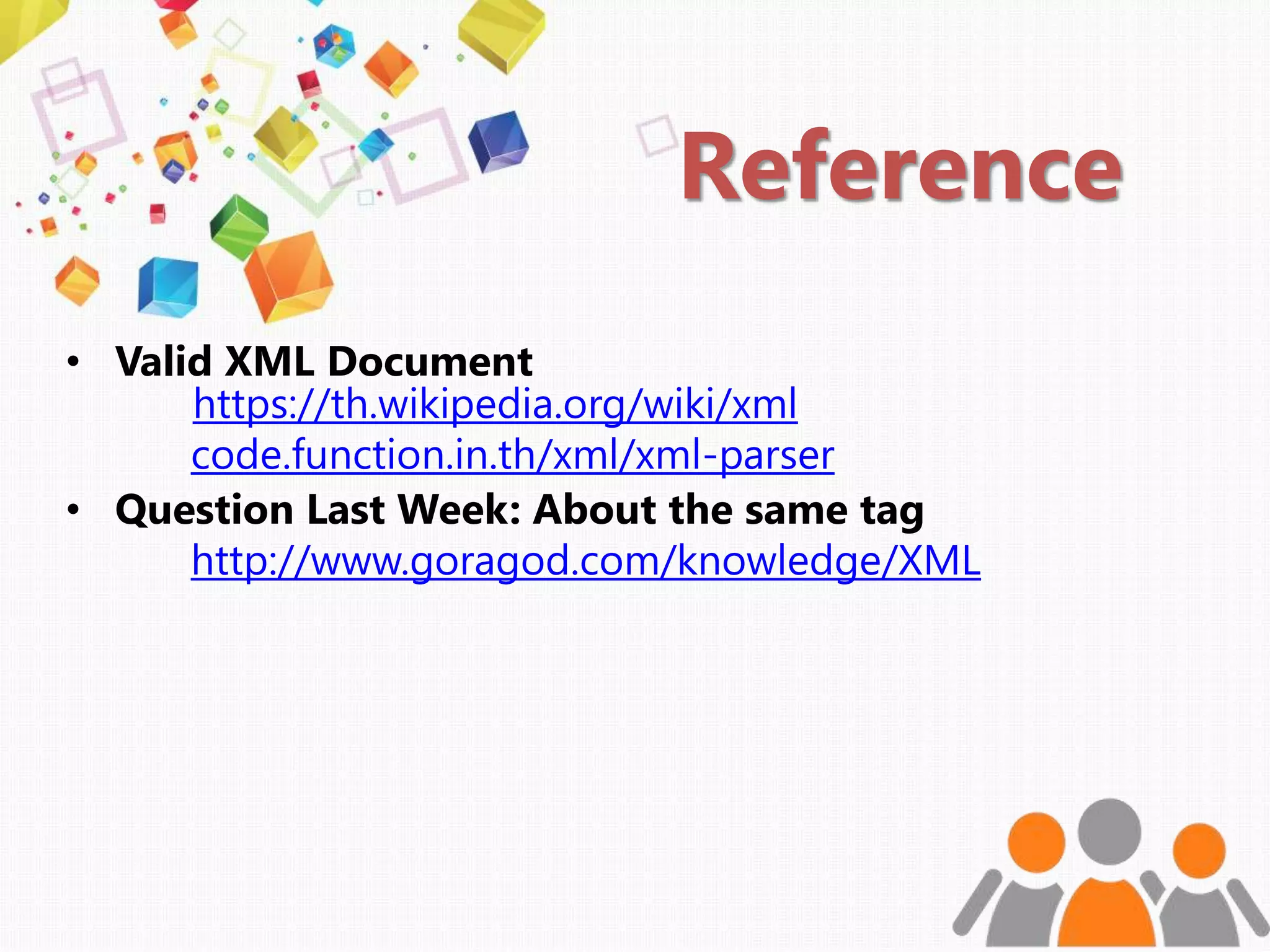

Reference
• Valid XML Document
https://th.wikipedia.org/wiki/xml
code.function.in.th/xml/xml-parser
• Question Last Week: About the same tag
http://www.goragod.com/knowledge/XML

Members
Group1
นาย อภิวัฒธ์วงศ์โท๊ะ รหัสนักศึกษา 52-1116-530-2
นางสาว พัลลภา เขมรังสฤษฏ์รหัสนักศึกษา 56-
นางสาว อัญธิกา หนองบัว รหัสนักศึกษา 56-010126-
นาย ธีรวัฒน์ ผ่องสกุล รหัสนักศึกษา 56-010126-3015-
นาย ธนดล เตชะวัชรีกุล รหัสนักศึกษา 56-010126-
นาย ภูมมิฑล ไชยเชิดเกียรติ รหัสนักศึกษา 56-010116-

To try and create DTD and XML Schema

To try and create DTD and XML Schema

Recommended

Recommended

More Related Content

Similar to To try and create DTD and XML Schema

Similar to To try and create DTD and XML Schema (14)

More from Aey Unthika

More from Aey Unthika (6)

To try and create DTD and XML Schema
