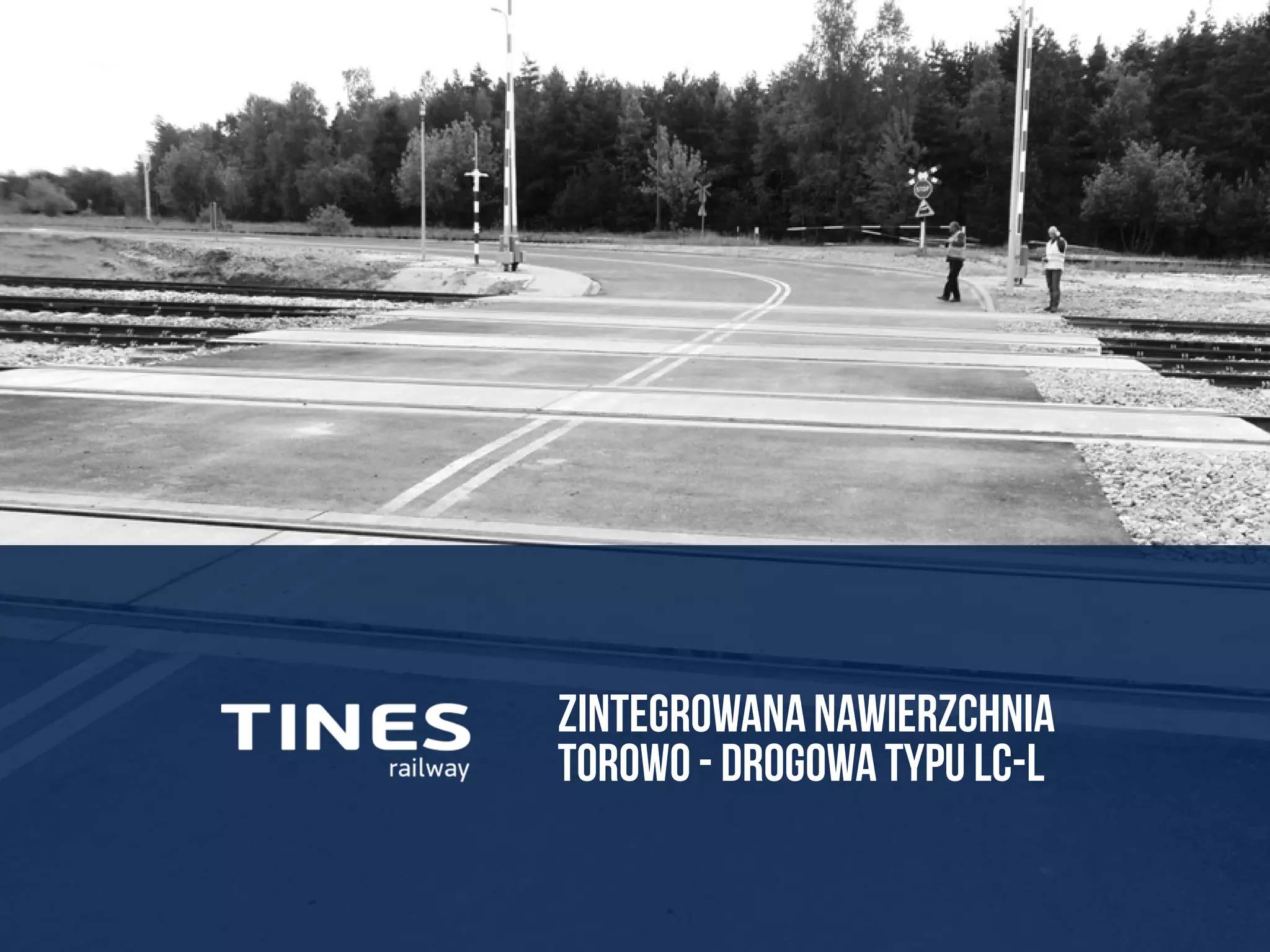

Zintegrowana nawierzchnia torowo - drogowa typu LC-L

ZINTEGROWANA NAWIERZCHNIA TOROWO - DROGOWA TYPU LC-L

1.

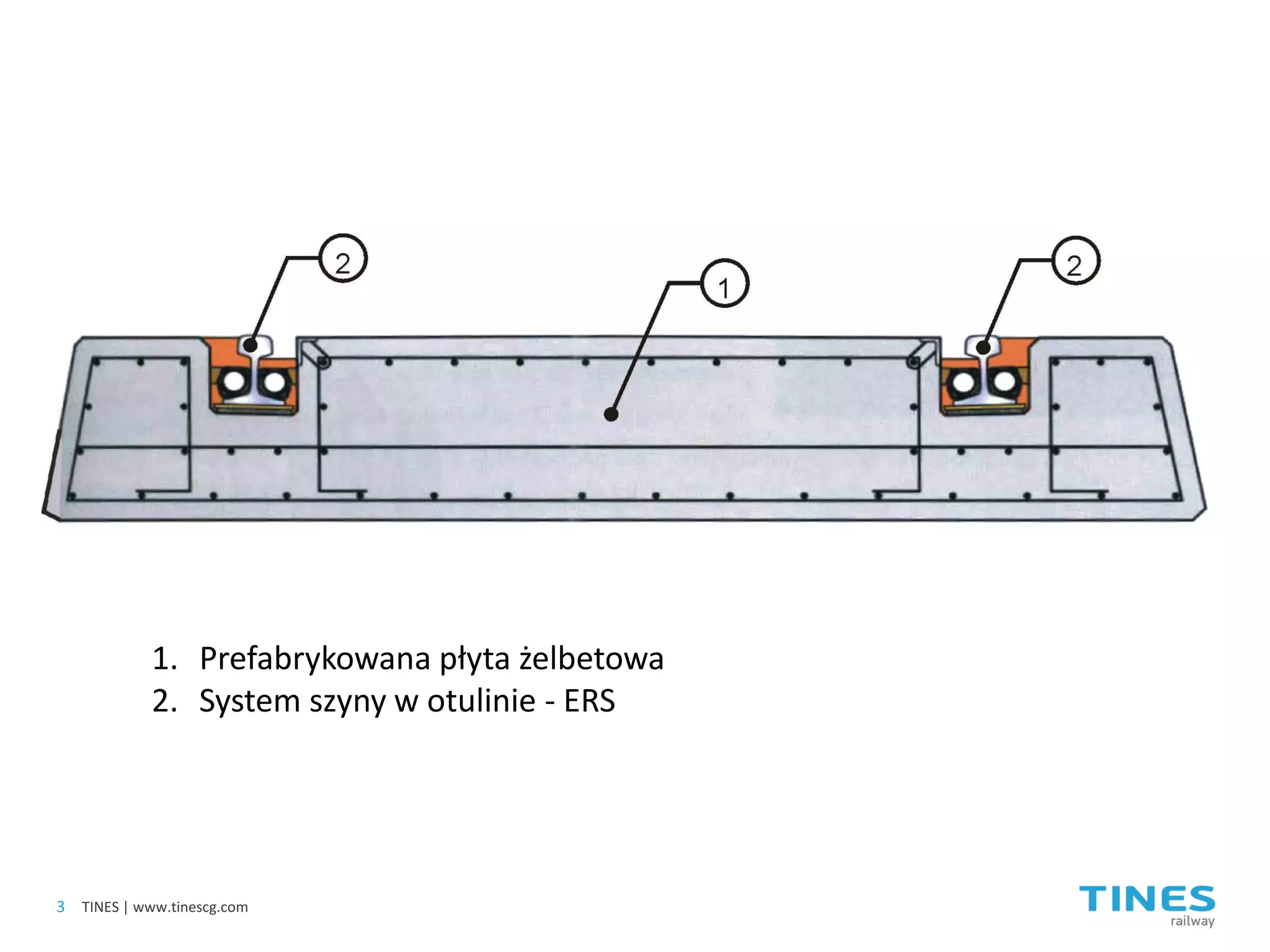

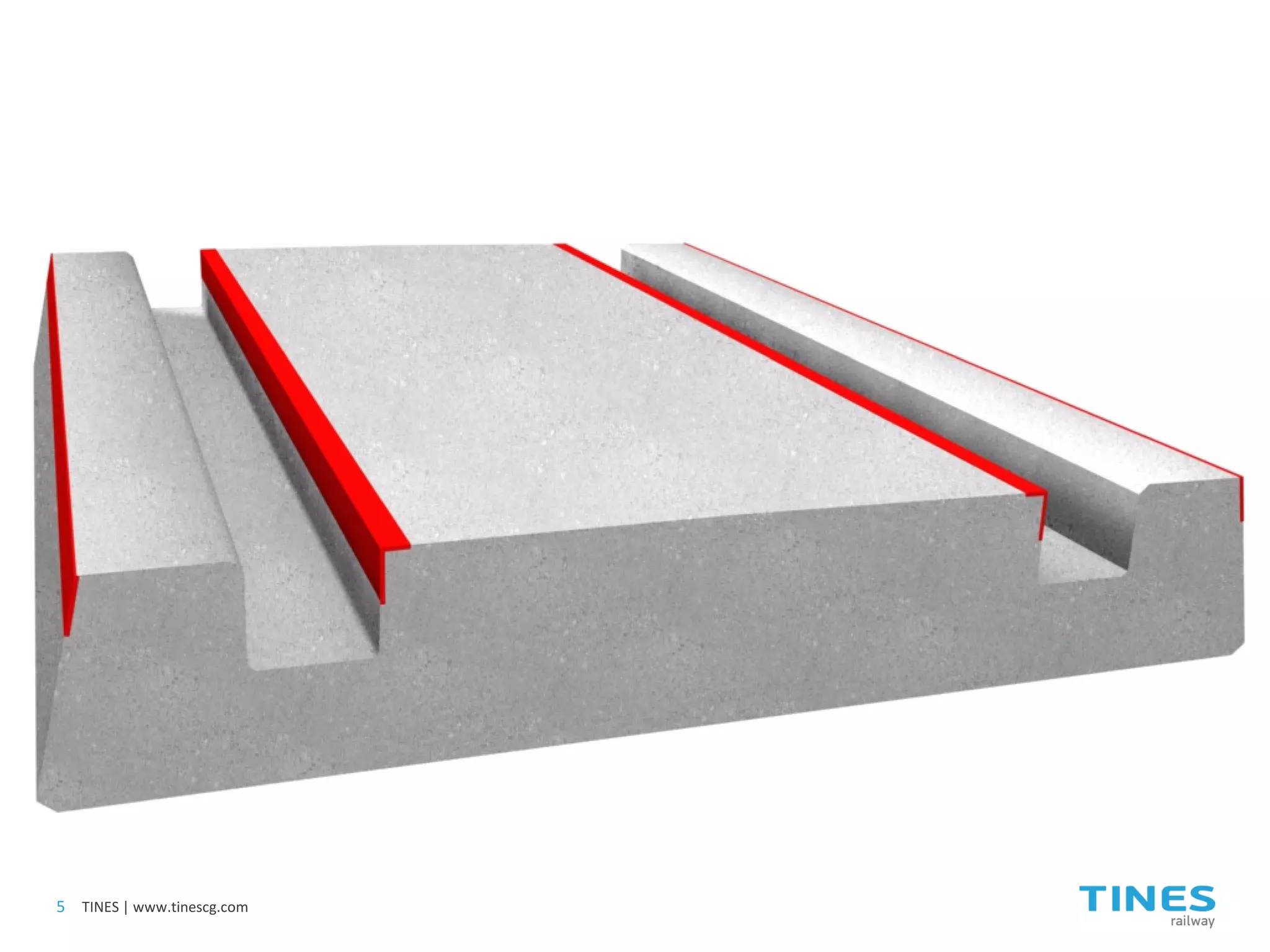

Prefabrykowana płyta żelbetowa
2.

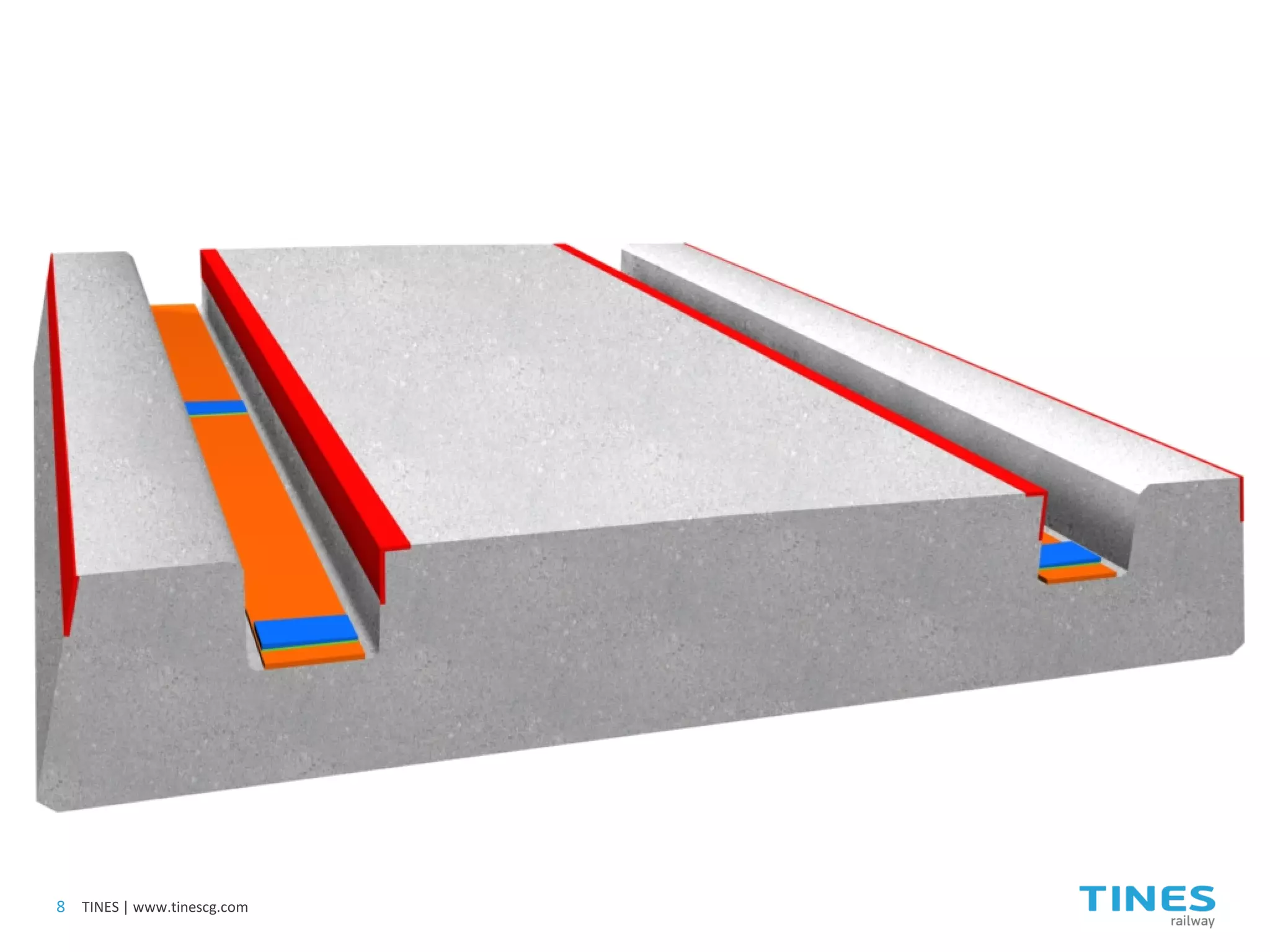

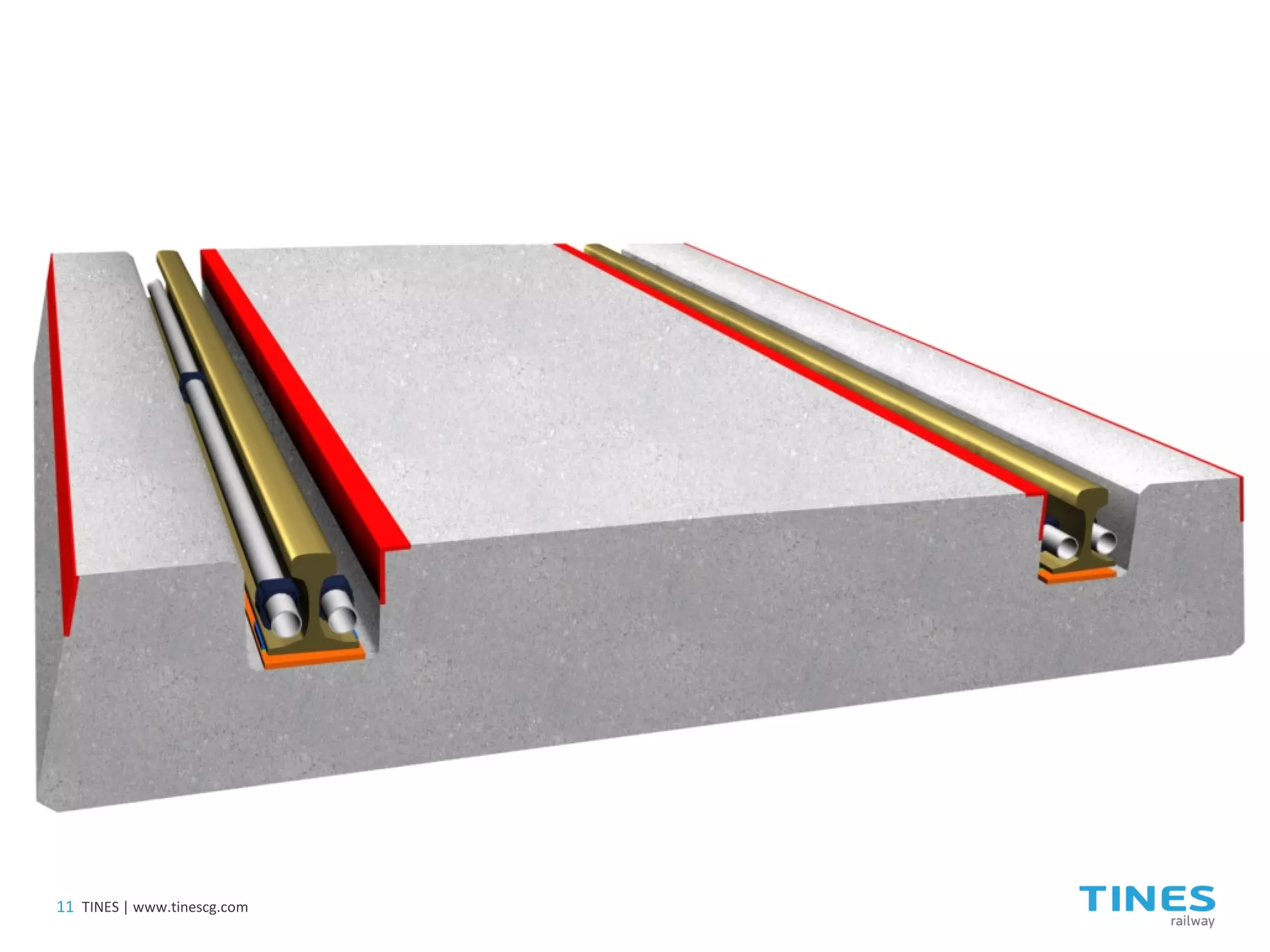

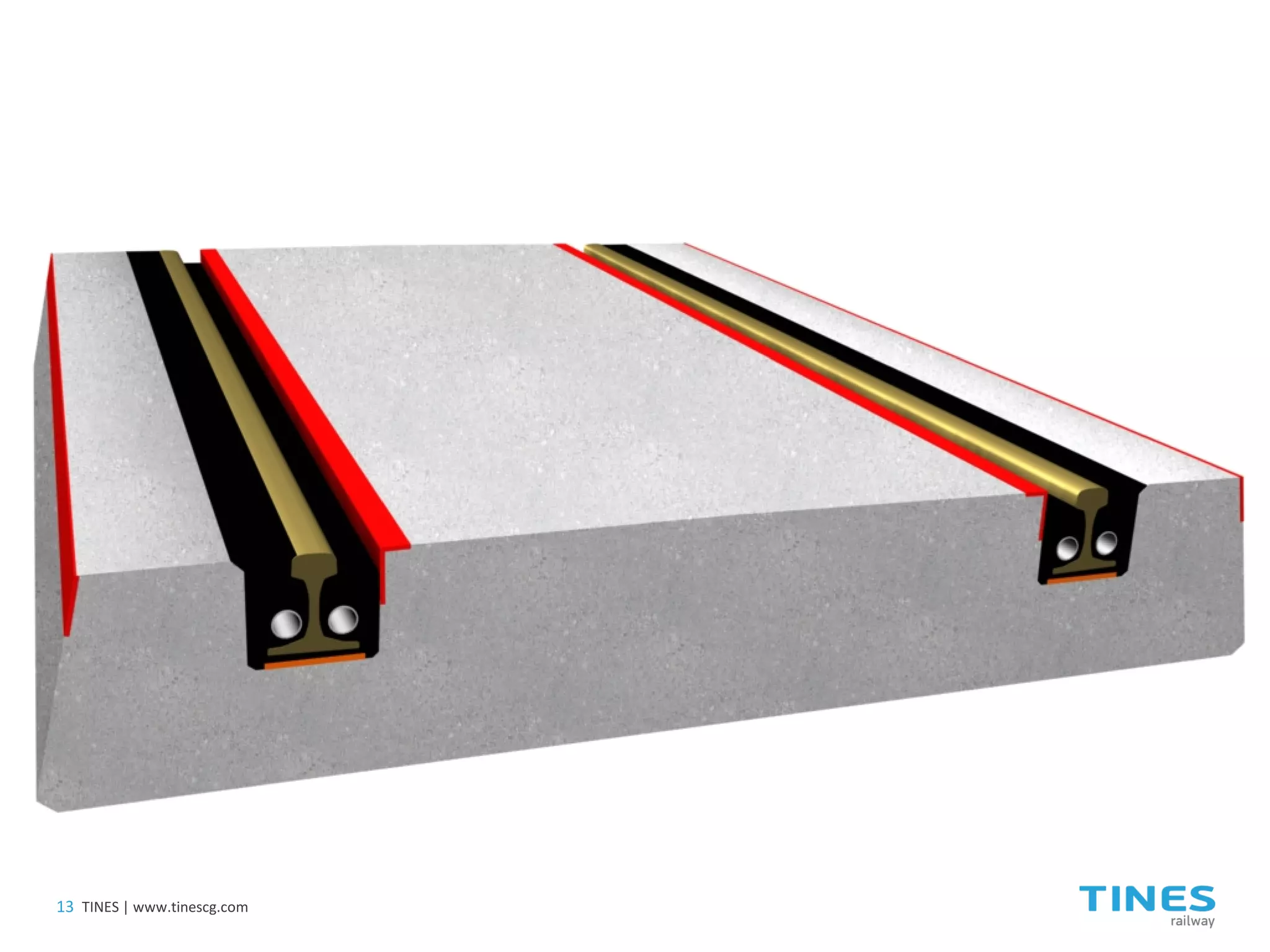

System szyny w otulinie - ERS
3
TINES | www.tinescg.com

MONTAŻ SYSTEMU EDILON LC-L
4

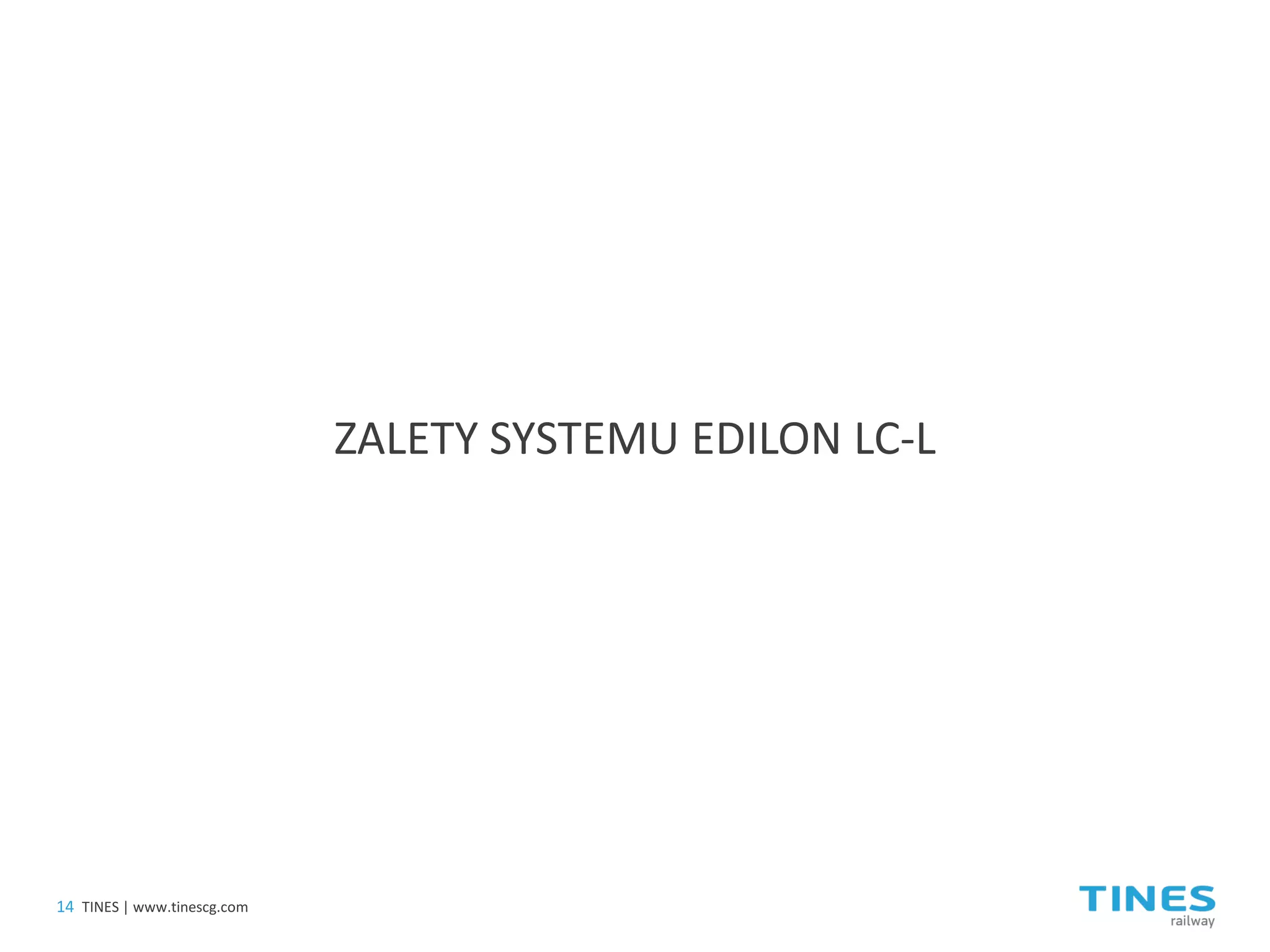

ZALETY SYSTEMU EDILON LC-L
14

•
istotne ograniczenie emisji hałasu dzięki zakryciu masą zalewową powierzchni bocznych szyny,

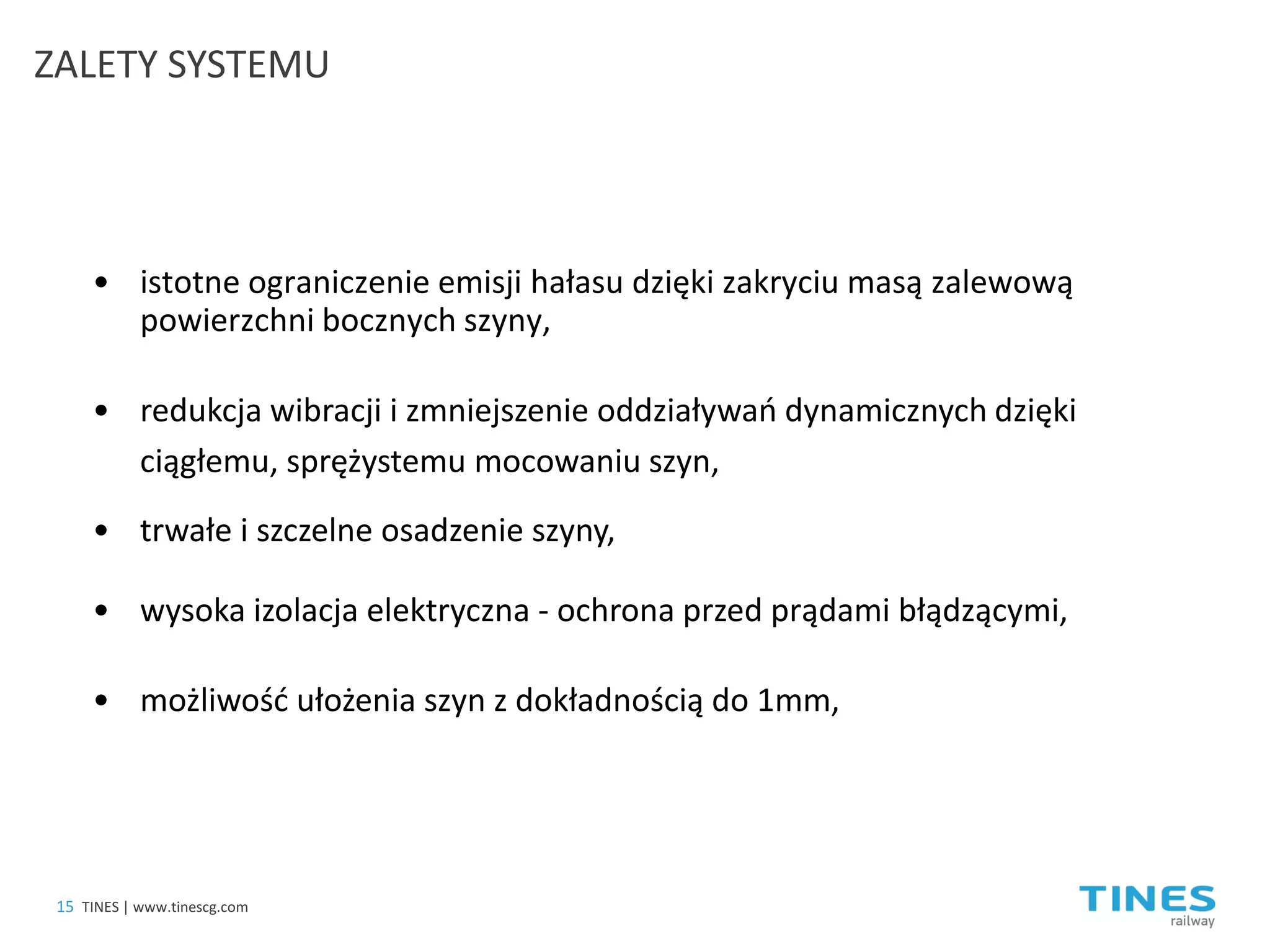

ZALETY SYSTEMU
•
redukcja wibracji i zmniejszenie oddziaływań dynamicznych dzięki ciągłemu, sprężystemu mocowaniu szyn,
•
trwałe i szczelne osadzenie szyny,
•
wysoka izolacja elektryczna - ochrona przed prądami błądzącymi,
•
możliwość ułożenia szyn z dokładnością do 1mm,
15

•

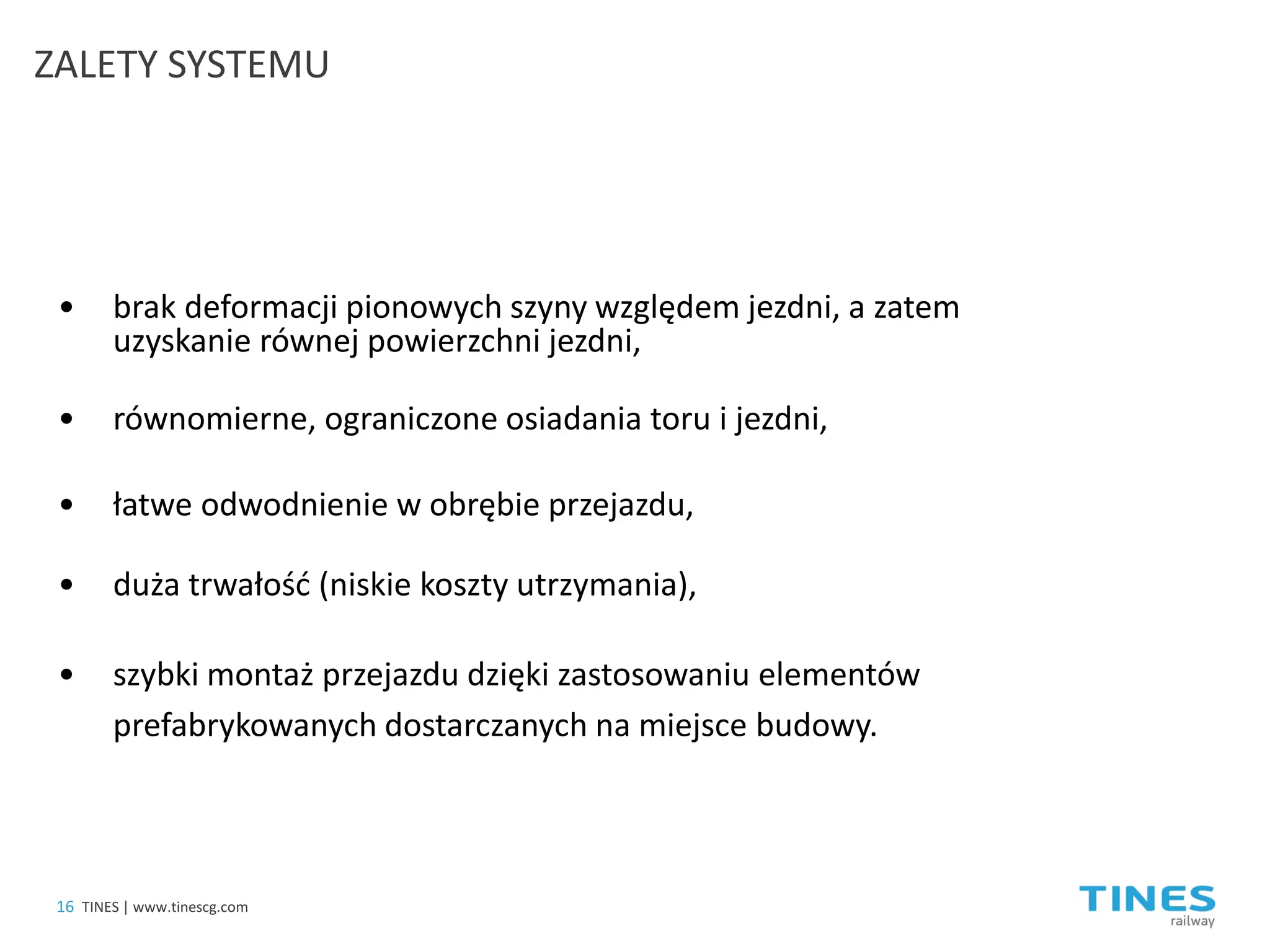

brak deformacji pionowych szyny względem jezdni, a zatem uzyskanie równej powierzchni jezdni,
•
równomierne, ograniczone osiadania toru i jezdni,
•
łatwe odwodnienie w obrębie przejazdu,
•
duża trwałość (niskie koszty utrzymania),
•
szybki montaż przejazdu dzięki zastosowaniu elementów prefabrykowanych dostarczanych na miejsce budowy.
16
ZALETY SYSTEMU

→
Przejścia dla pieszych

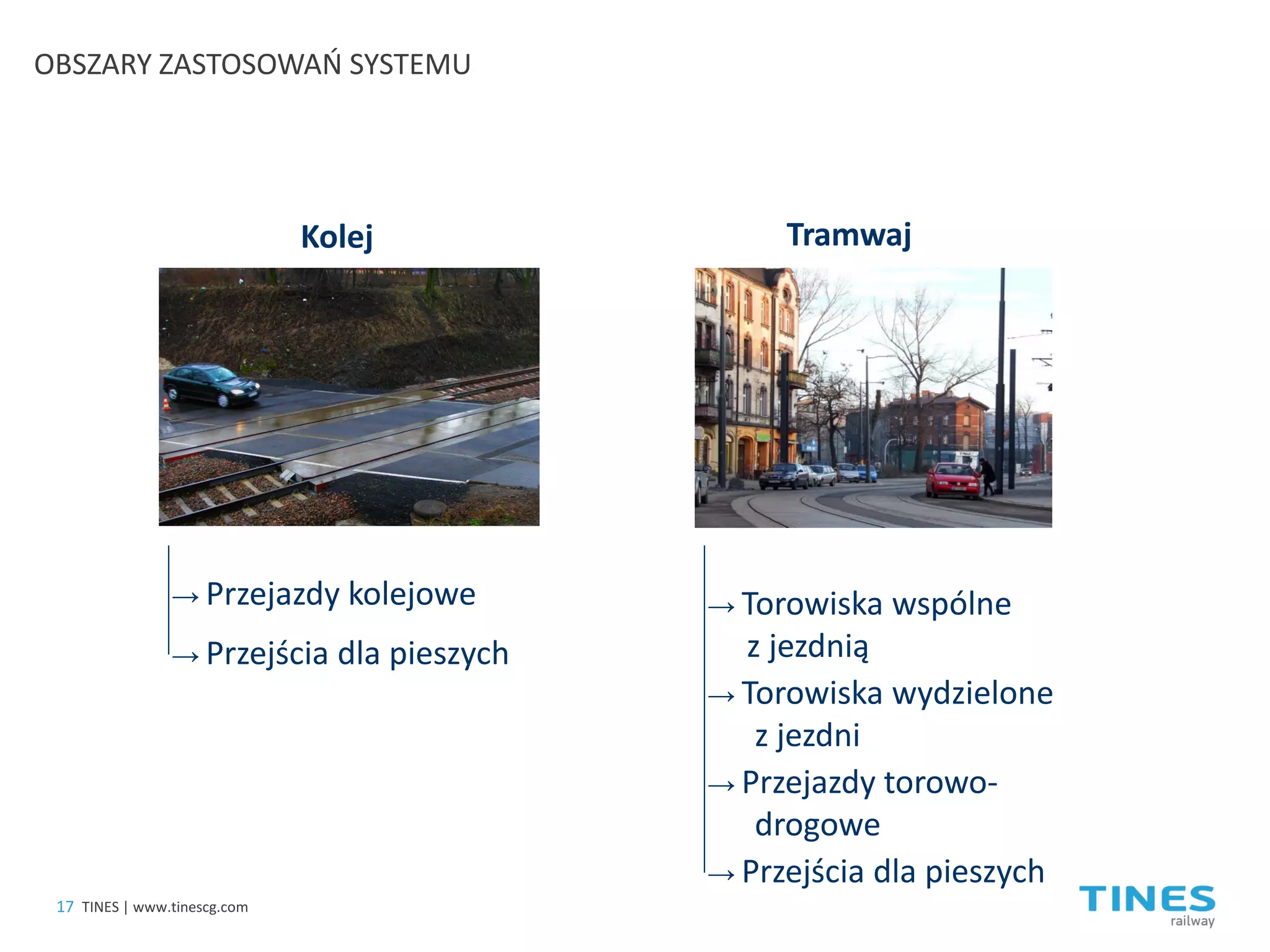

OBSZARY ZASTOSOWAŃ SYSTEMU
Kolej
Tramwaj
→
Przejazdy kolejowe
→
Torowiska wspólne z jezdnią
→
Torowiska wydzielone z jezdni
→
Przejazdy torowo- drogowe
→
Przejścia dla pieszych
17

EDILON LC-L - KOLEJ
18

1.
Szerokość płyty: 2,4 m,
2.Długości płyt: 3 m; 4 m; 6 m
3.Wysokość: 0,4 m

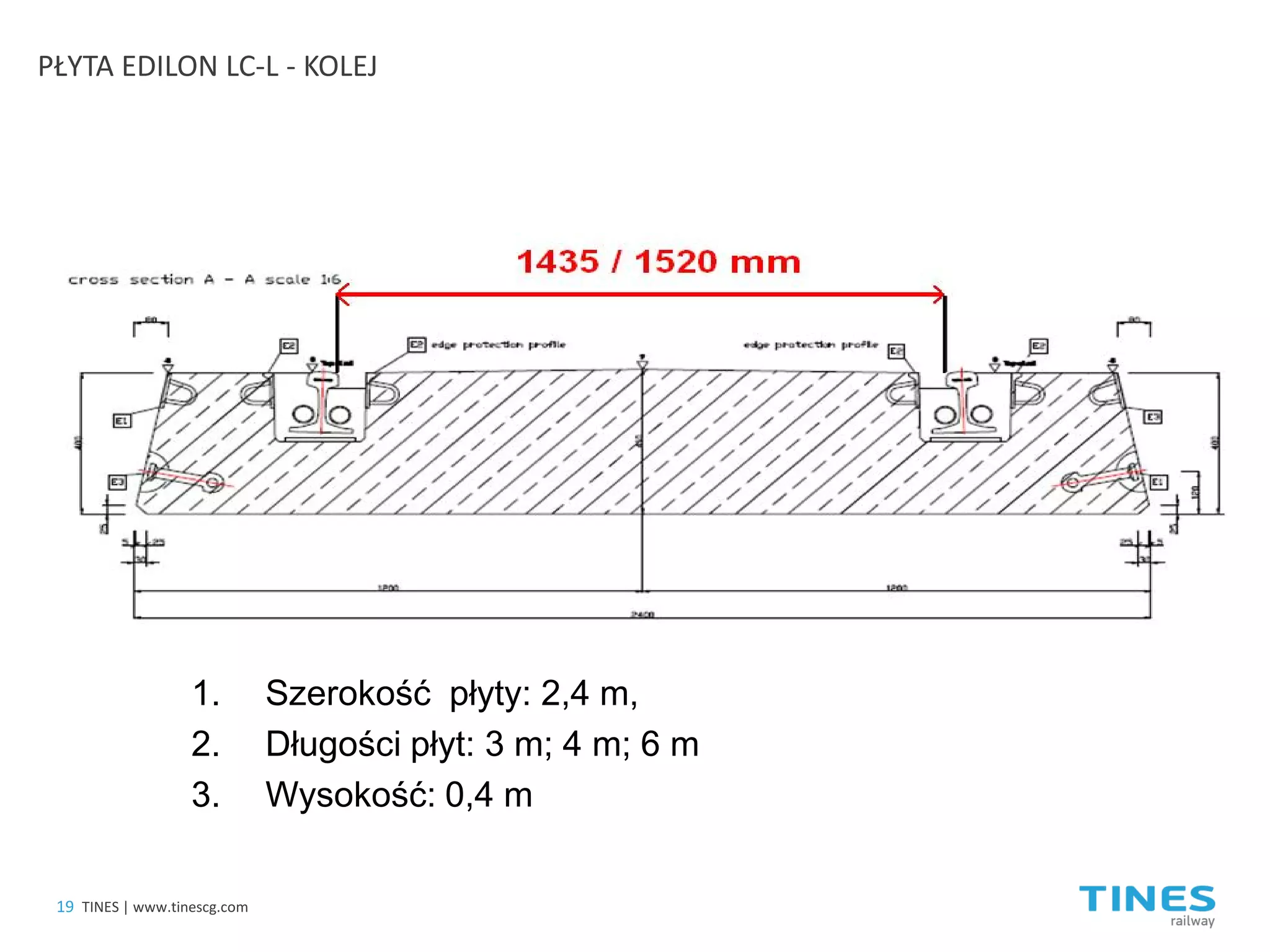

PŁYTA EDILON LC-L - KOLEJ
19

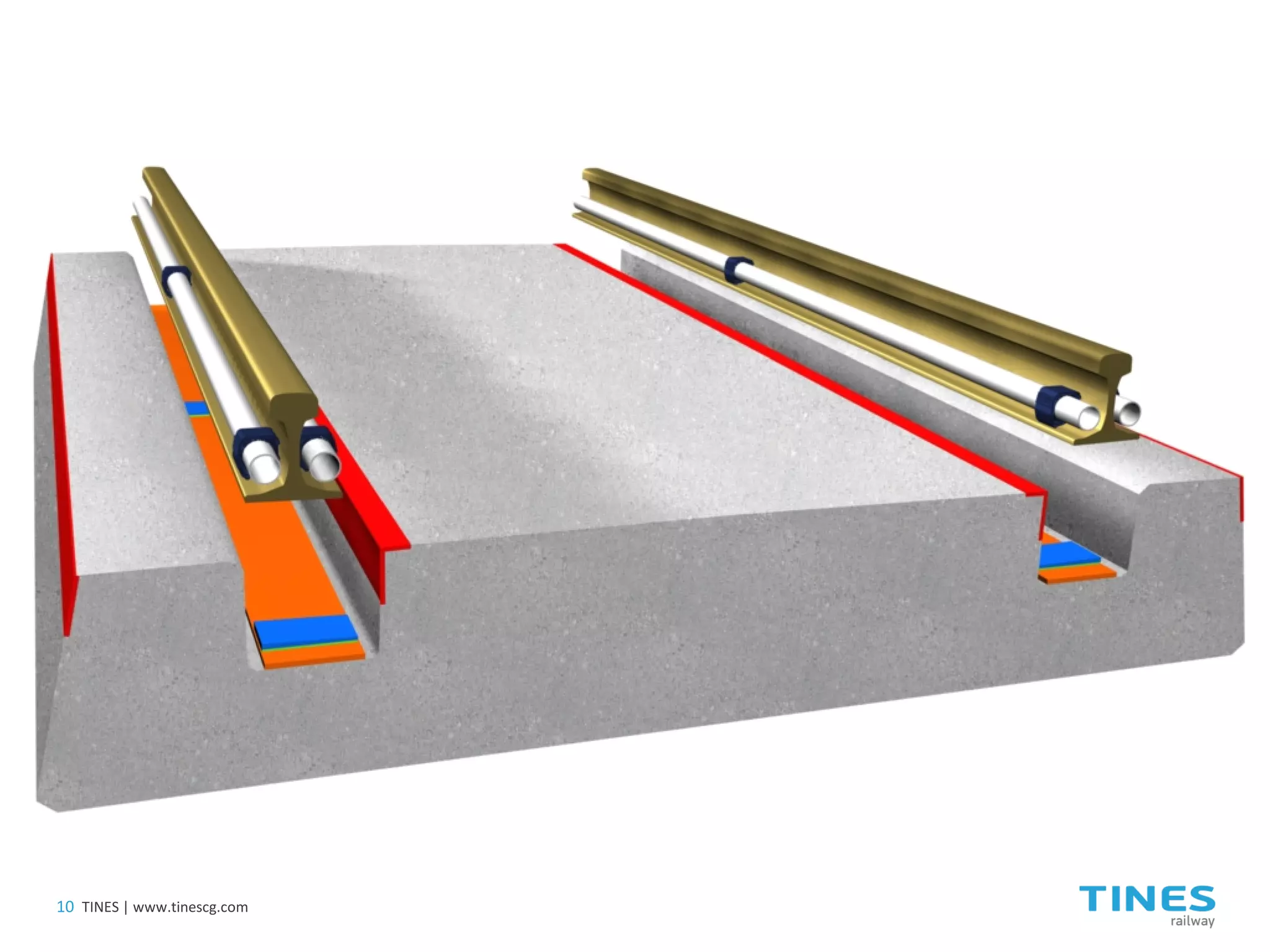

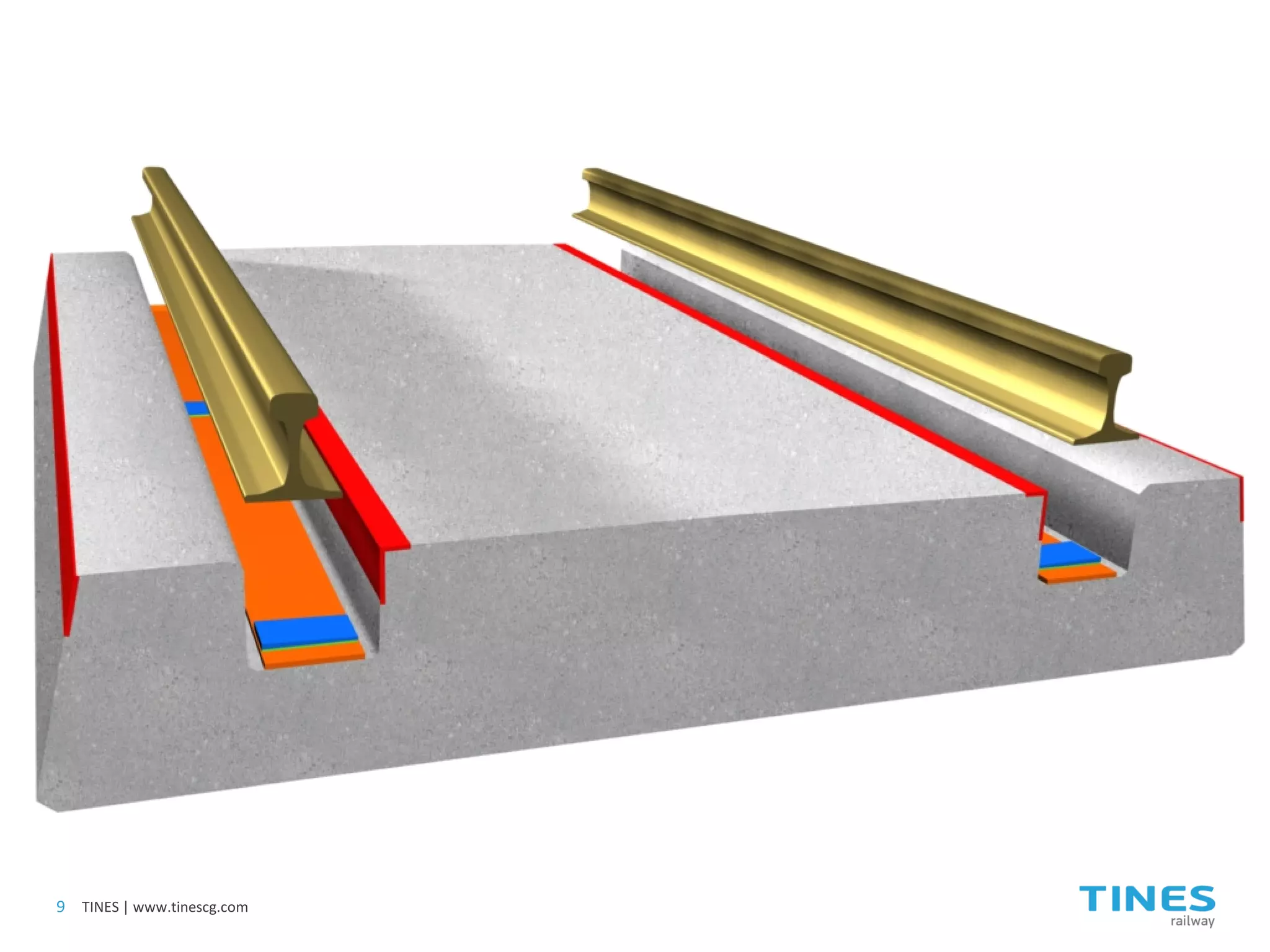

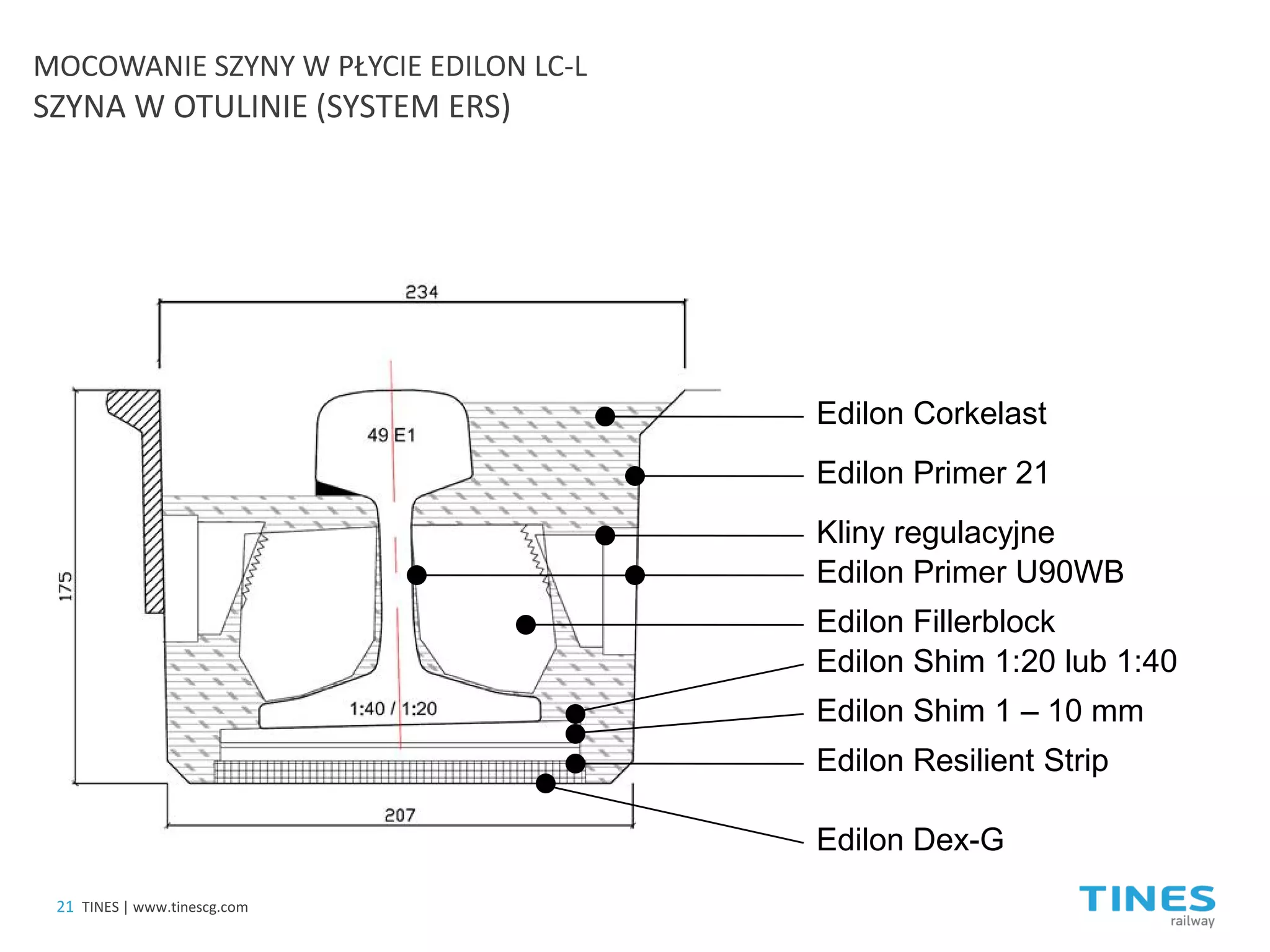

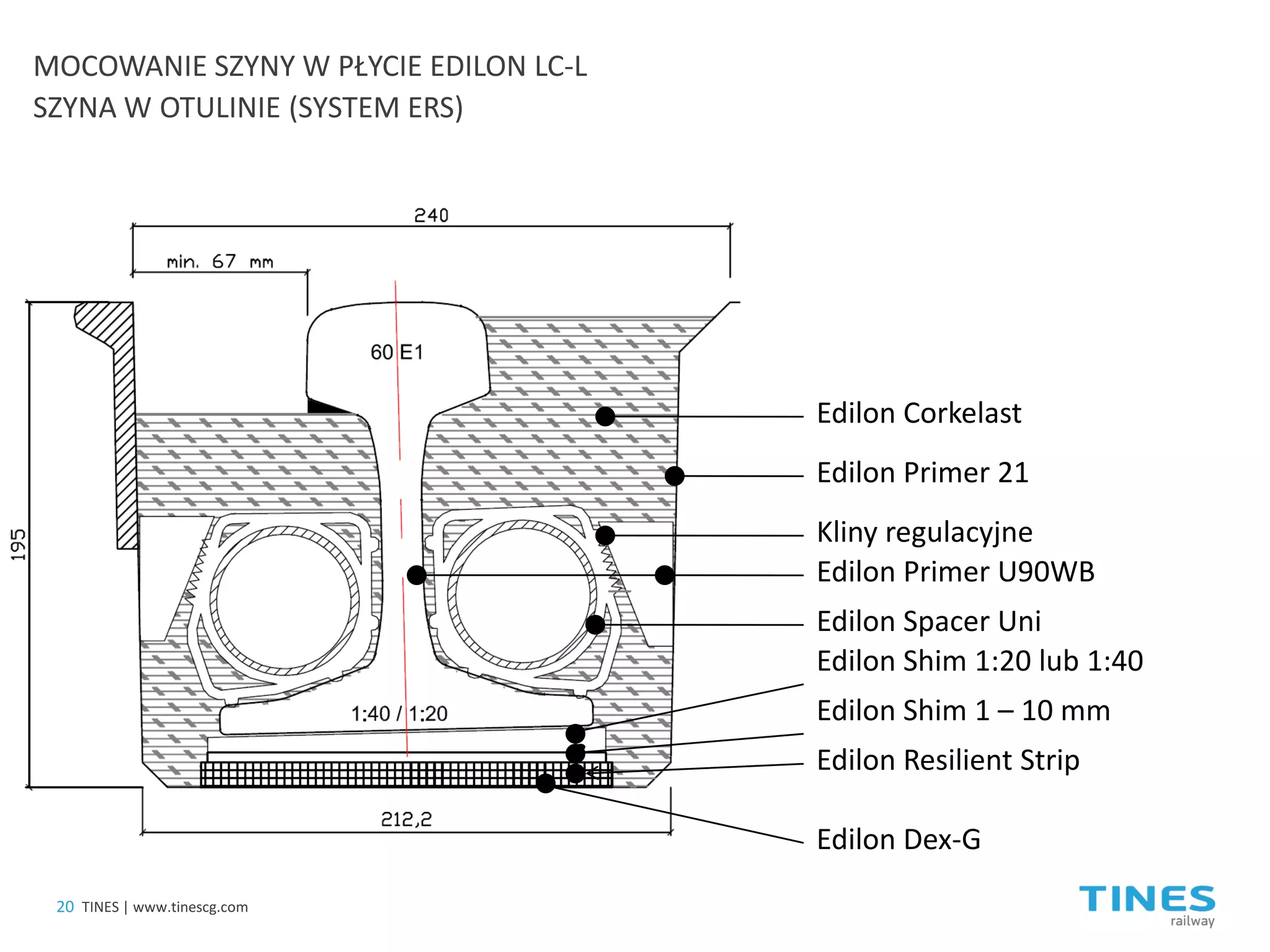

MOCOWANIE SZYNY W PŁYCIE EDILON LC-L SZYNA W OTULINIE (SYSTEM ERS)
Edilon Corkelast
Edilon Primer 21
Kliny regulacyjne
Edilon Primer U90WB
Edilon Spacer Uni
Edilon Shim 1:20 lub 1:40
Edilon Shim 1 – 10 mm
Edilon Resilient Strip
Edilon Dex-G
20

Edilon Corkelast
Edilon Primer 21
Kliny regulacyjne
Edilon Primer U90WB
Edilon Fillerblock
Edilon Shim 1:20 lub 1:40
Edilon Dex-G
21

ZASTOSOWANIE - KOLEJ

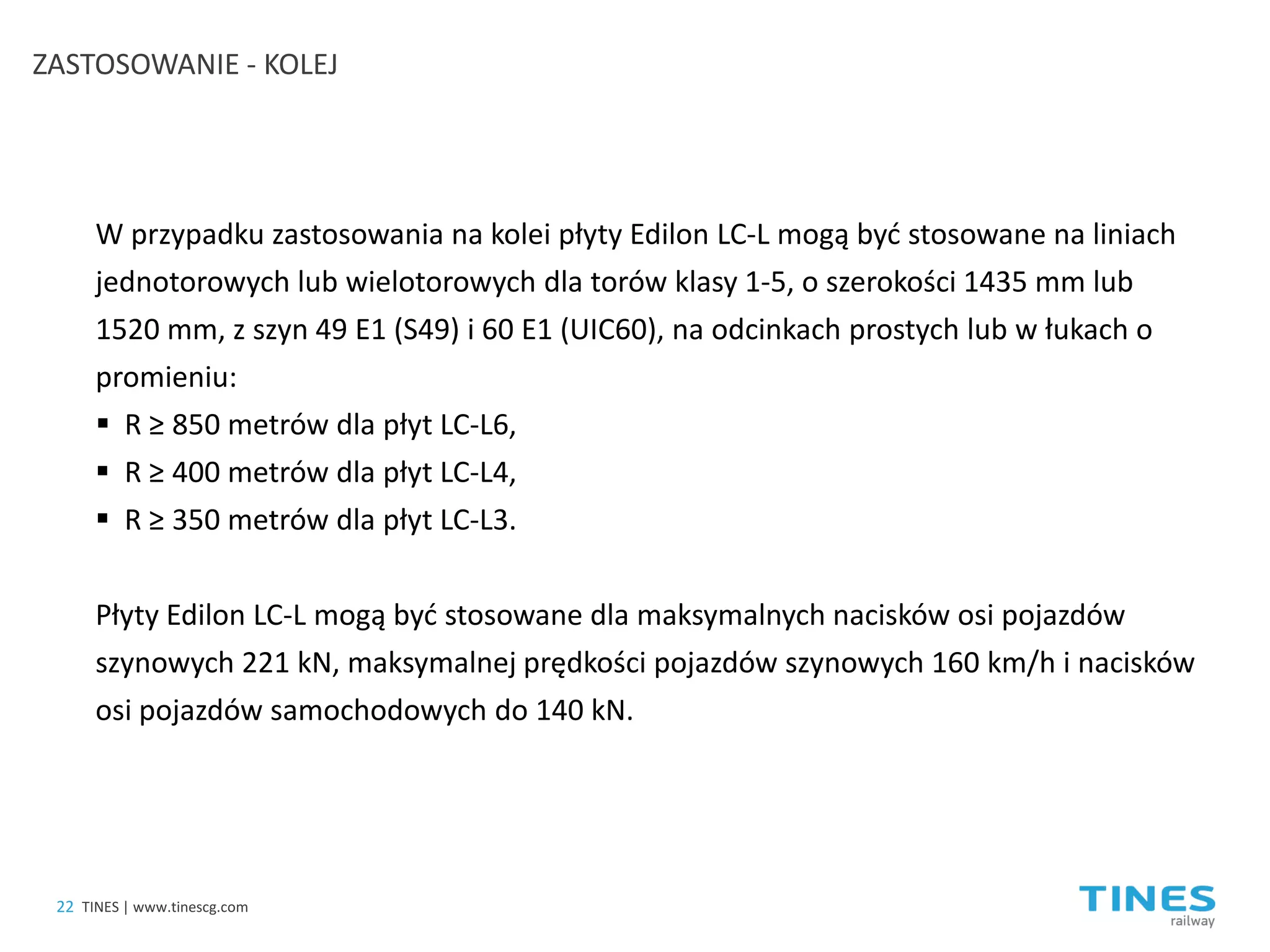

W przypadku zastosowania na kolei płyty Edilon LC-L mogą być stosowane na liniach jednotorowych lub wielotorowych dla torów klasy 1-5, o szerokości 1435 mm lub 1520 mm, z szyn 49 E1 (S49) i 60 E1 (UIC60), na odcinkach prostych lub w łukach o promieniu:

R ≥ 850 metrów dla płyt LC-L6,

R ≥ 400 metrów dla płyt LC-L4,

R ≥ 350 metrów dla płyt LC-L3. Płyty Edilon LC-L mogą być stosowane dla maksymalnych nacisków osi pojazdów szynowych 221 kN, maksymalnej prędkości pojazdów szynowych 160 km/h i nacisków osi pojazdów samochodowych do 140 kN.
22

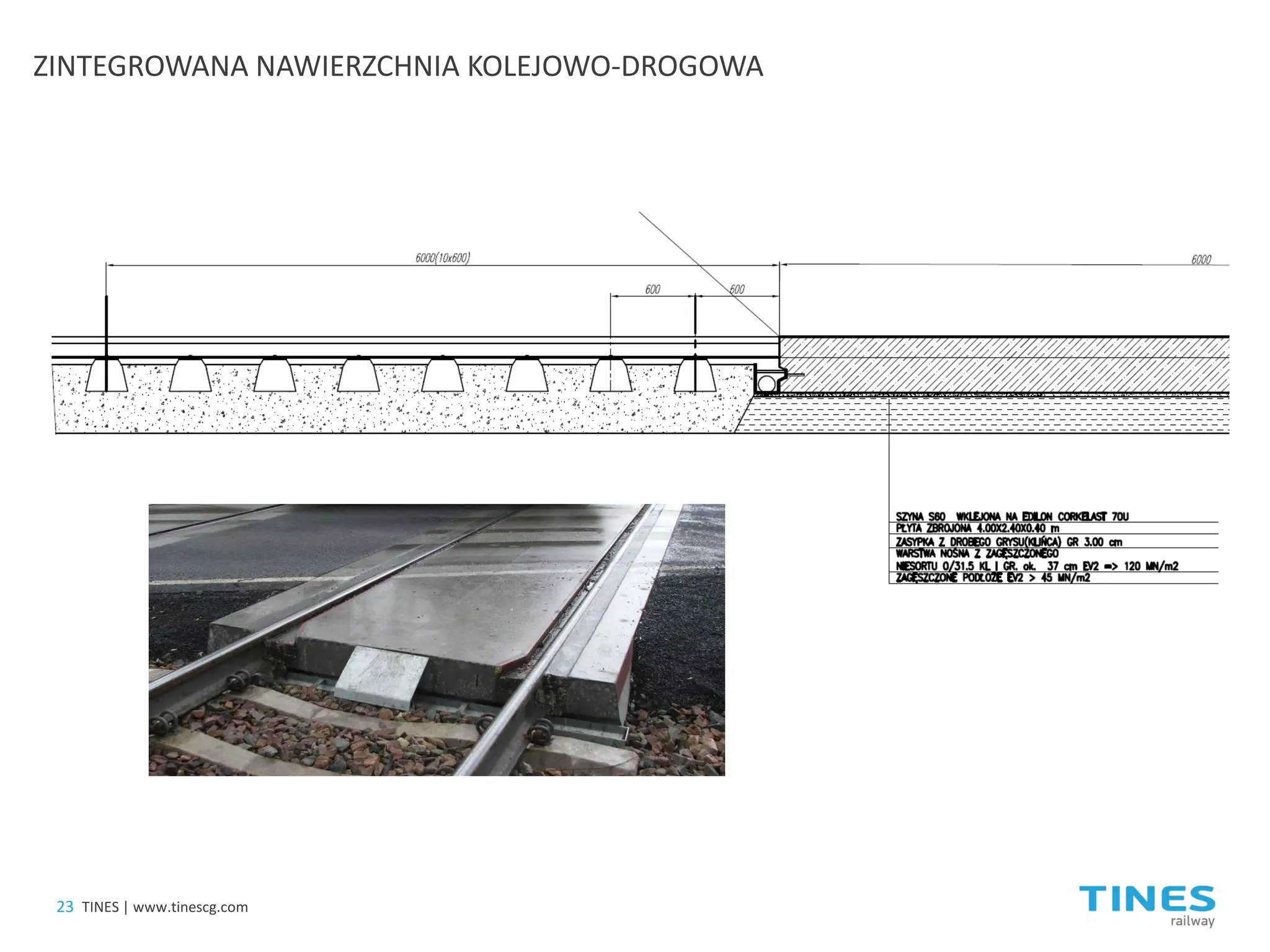

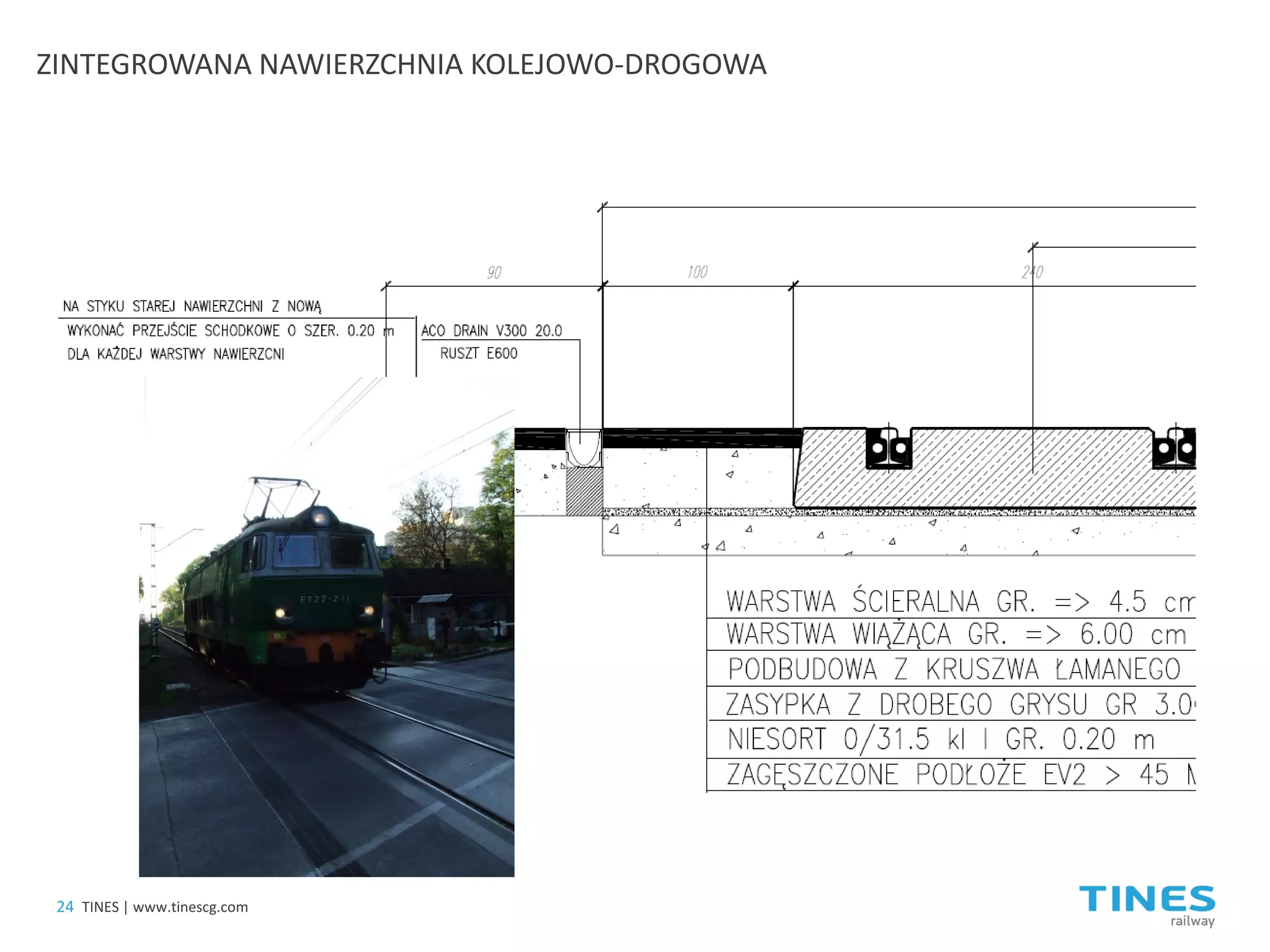

ZINTEGROWANA NAWIERZCHNIA KOLEJOWO-DROGOWA
23

ZINTEGROWANA NAWIERZCHNIA KOLEJOWO-DROGOWA
24

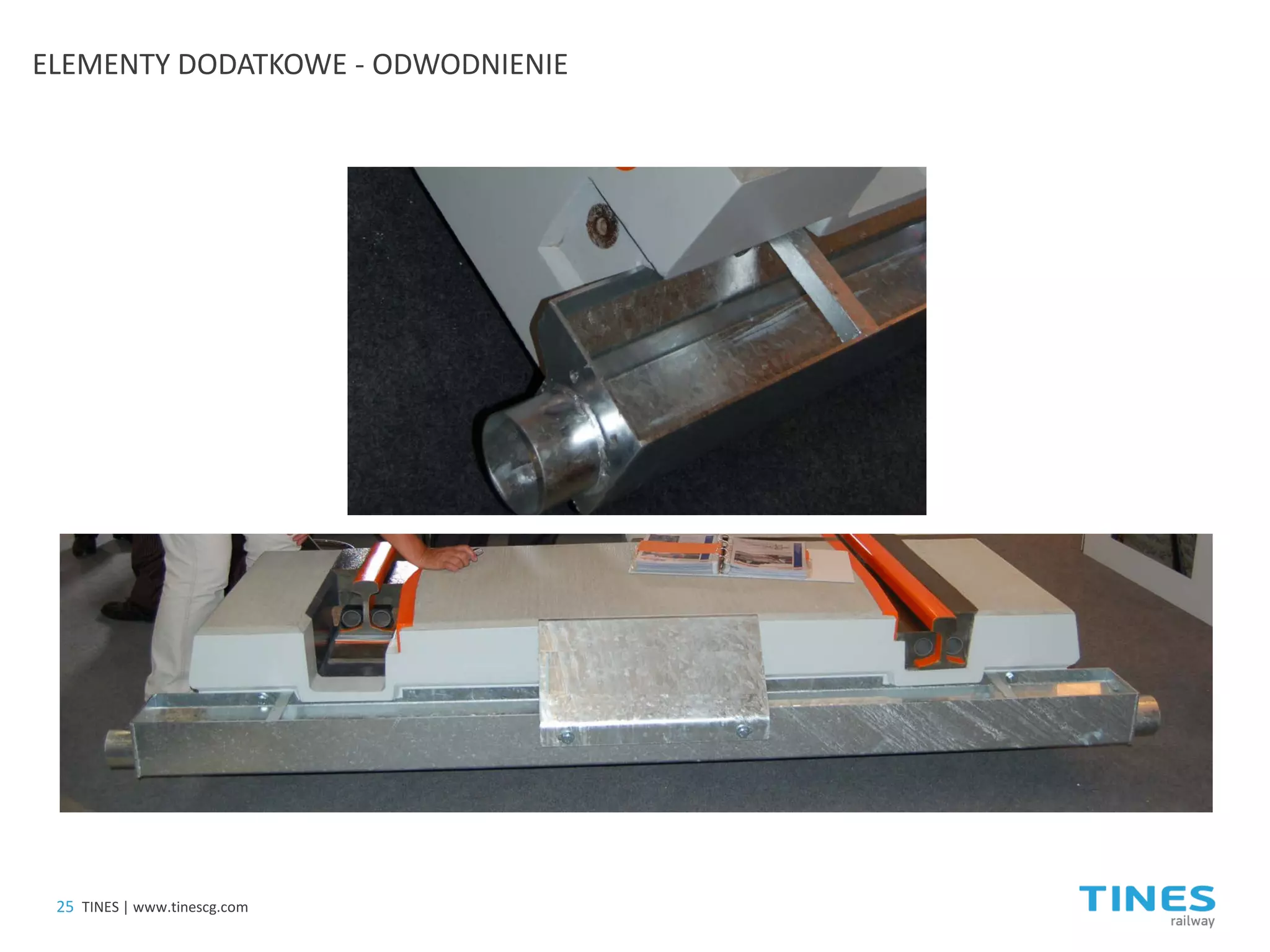

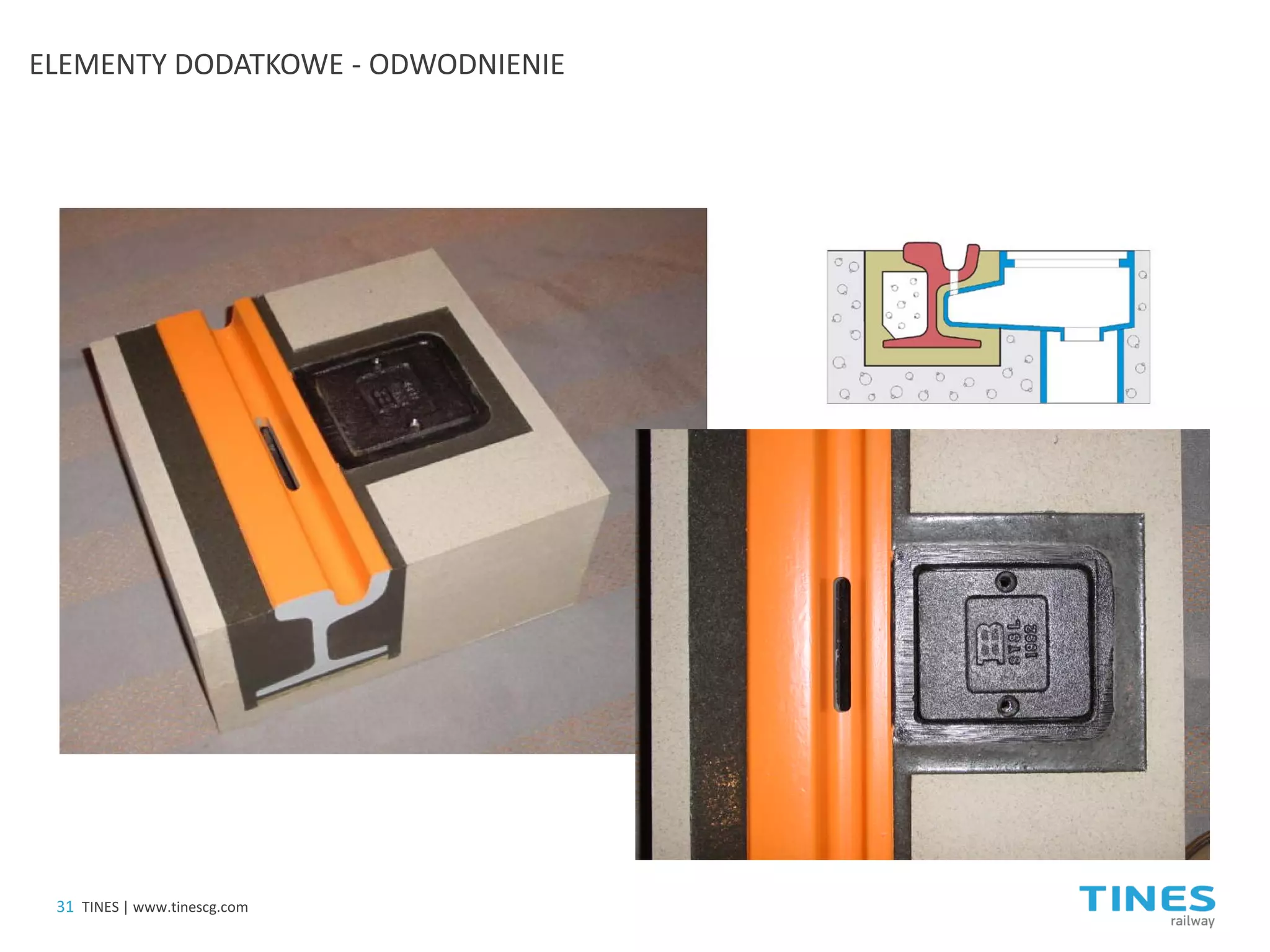

ELEMENTY DODATKOWE - ODWODNIENIE
25

EDILON LC-L - TRAMWAJ
26

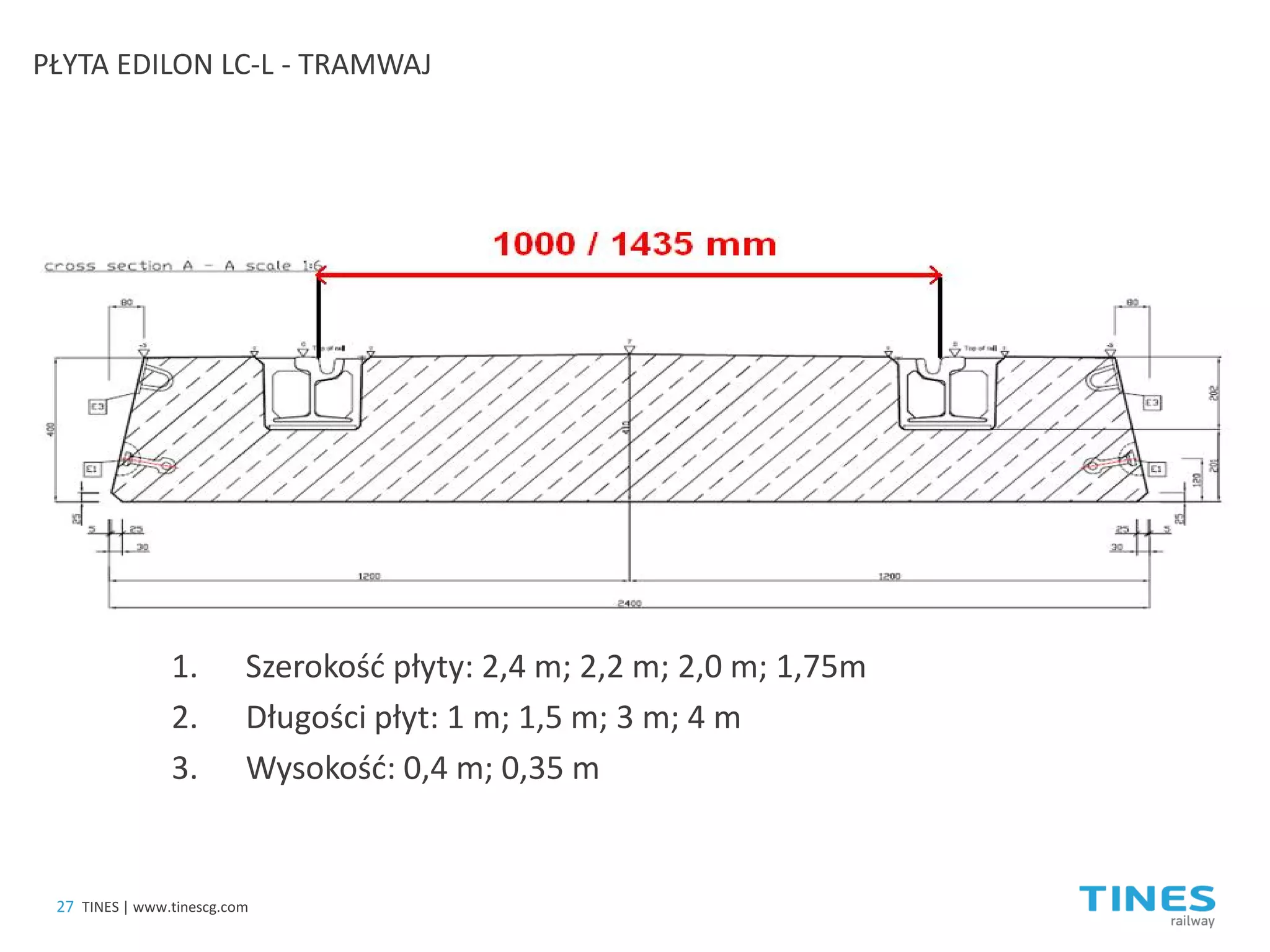

1.
Szerokość płyty: 2,4 m; 2,2 m; 2,0 m; 1,75m
2.Długości płyt: 1 m; 1,5 m; 3 m; 4 m
3.Wysokość: 0,4 m; 0,35 m
PŁYTA EDILON LC-L - TRAMWAJ
27

Edilon Corkelast
Edilon Primer 21
Kliny regulacyjne
Edilon Primer U90WB
Edilon Fillerblock
Edilon Dex-G
28

ZASTOSOWANIE - TRAMWAJ

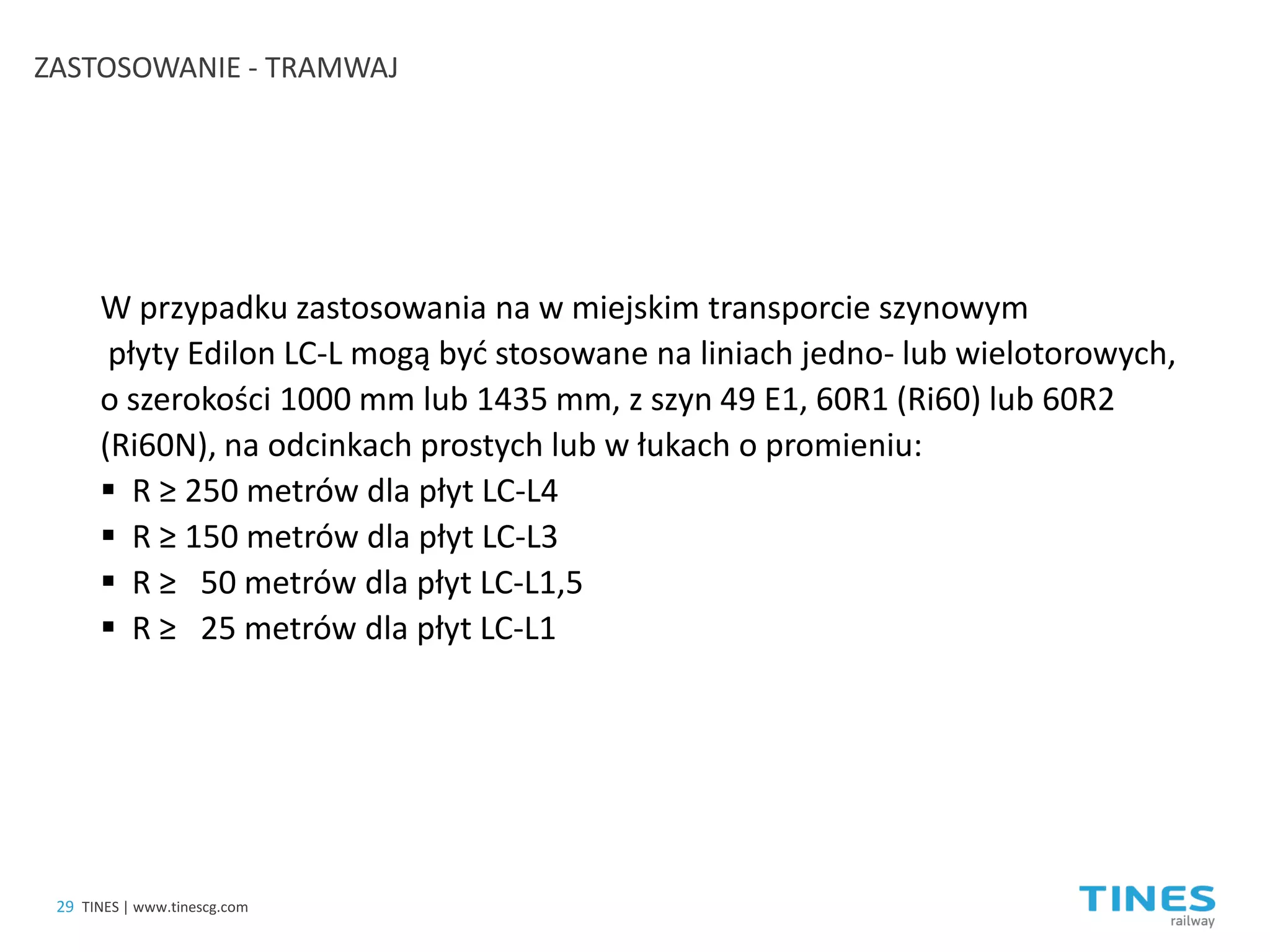

W przypadku zastosowania na w miejskim transporcie szynowym płyty Edilon LC-L mogą być stosowane na liniach jedno- lub wielotorowych, o szerokości 1000 mm lub 1435 mm, z szyn 49 E1, 60R1 (Ri60) lub 60R2 (Ri60N), na odcinkach prostych lub w łukach o promieniu:

R ≥ 250 metrów dla płyt LC-L4


R ≥ 50 metrów dla płyt LC-L1,5

29

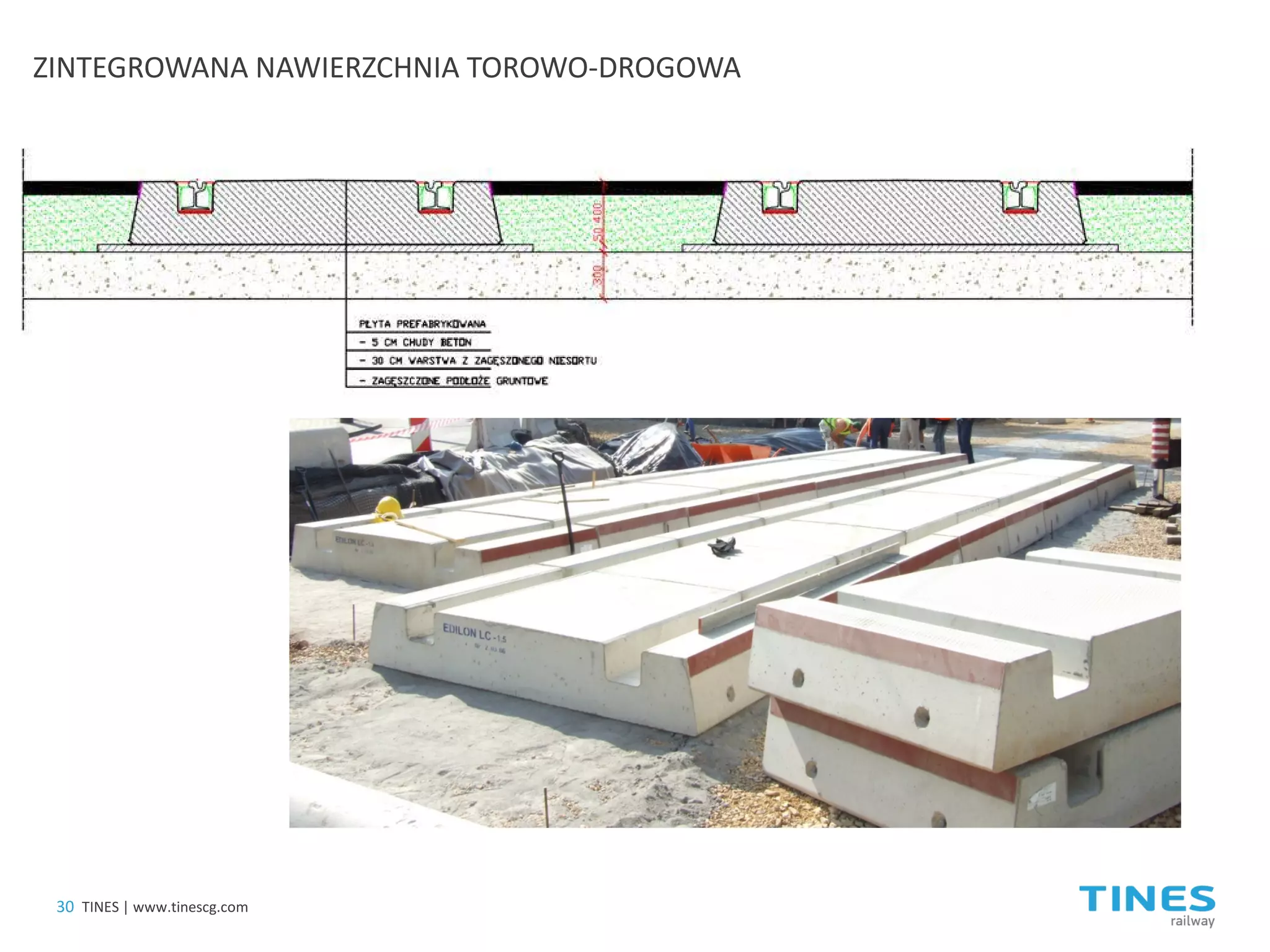

ZINTEGROWANA NAWIERZCHNIA TOROWO-DROGOWA
30

ELEMENTY DODATKOWE - ODWODNIENIE
31

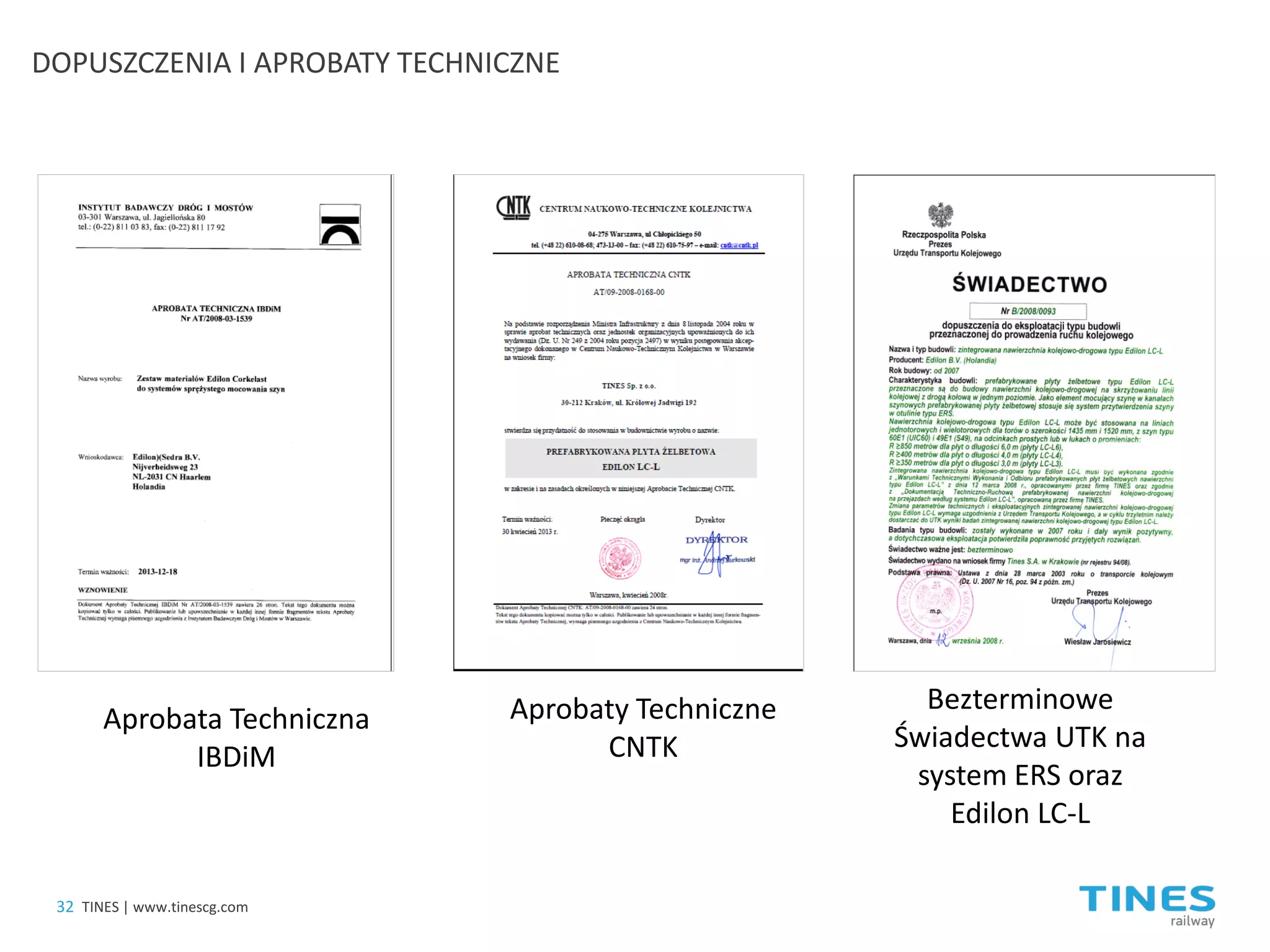

DOPUSZCZENIA I APROBATY TECHNICZNE
Bezterminowe Świadectwa UTK na system ERS oraz Edilon LC-L
Aprobaty Techniczne CNTK
Aprobata Techniczna IBDiM
32

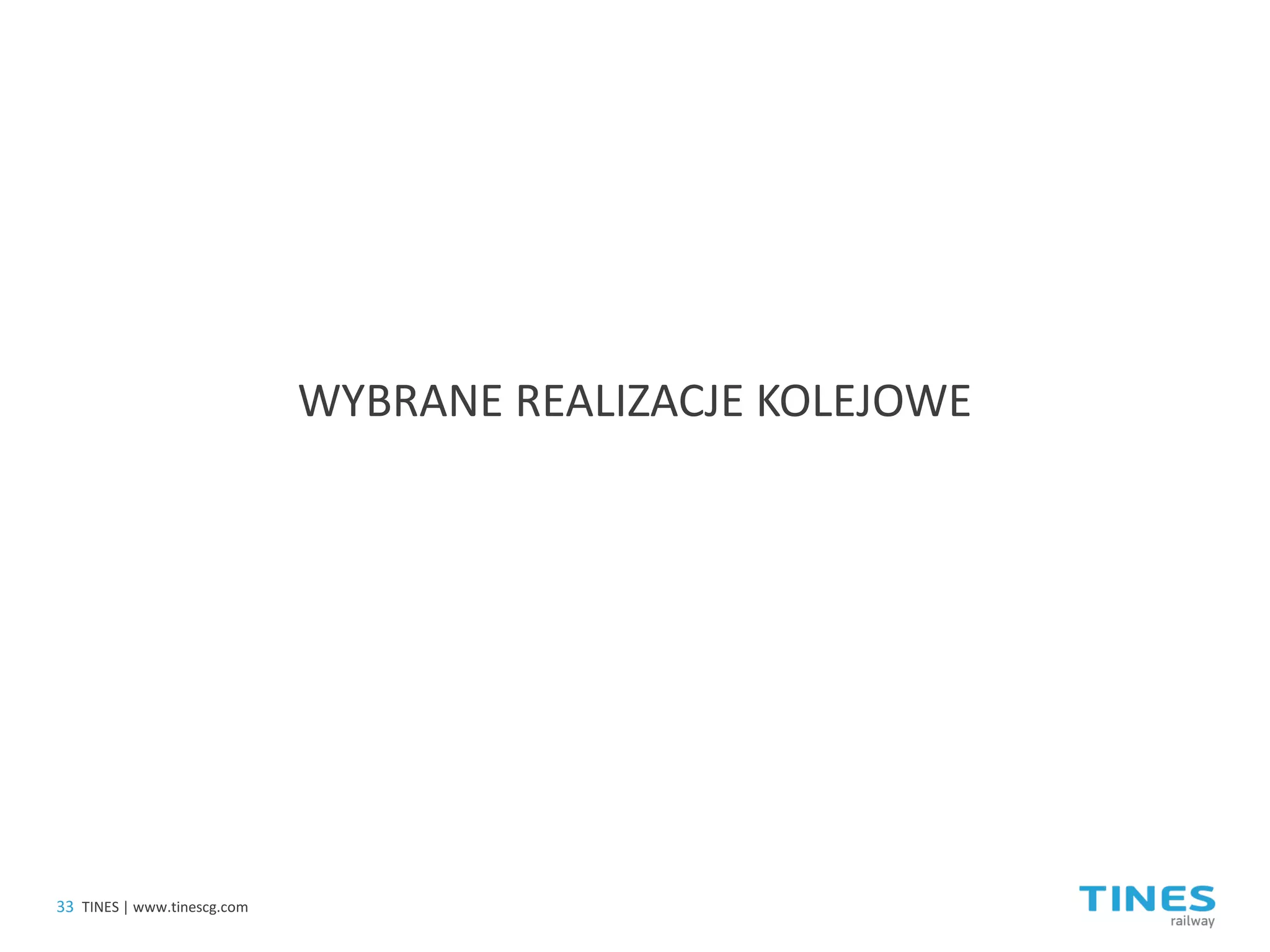

WYBRANE REALIZACJE KOLEJOWE
33

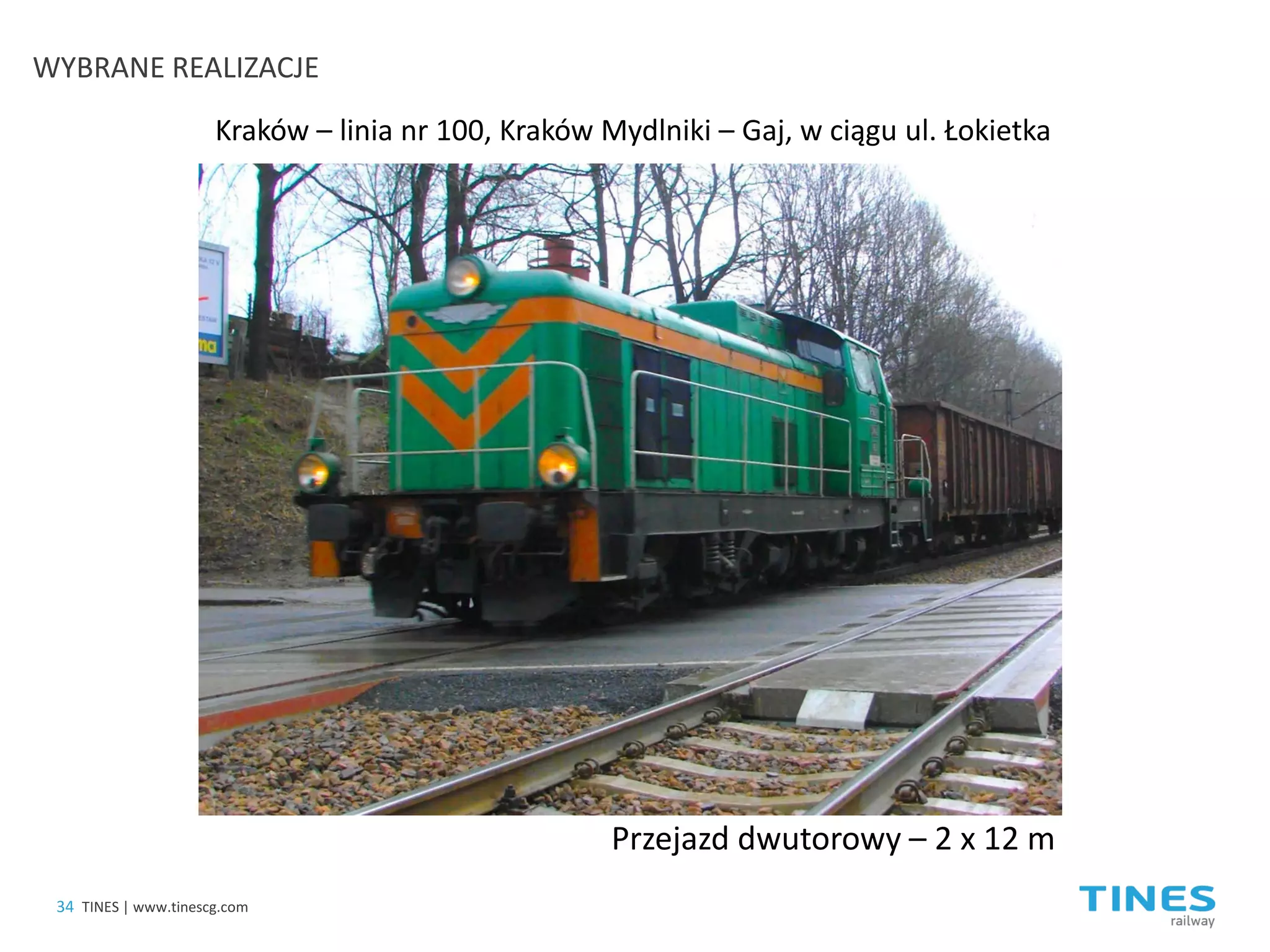

Kraków – linia nr 100, Kraków Mydlniki – Gaj, w ciągu ul. Łokietka
Przejazd dwutorowy – 2 x 12 m
WYBRANE REALIZACJE
34

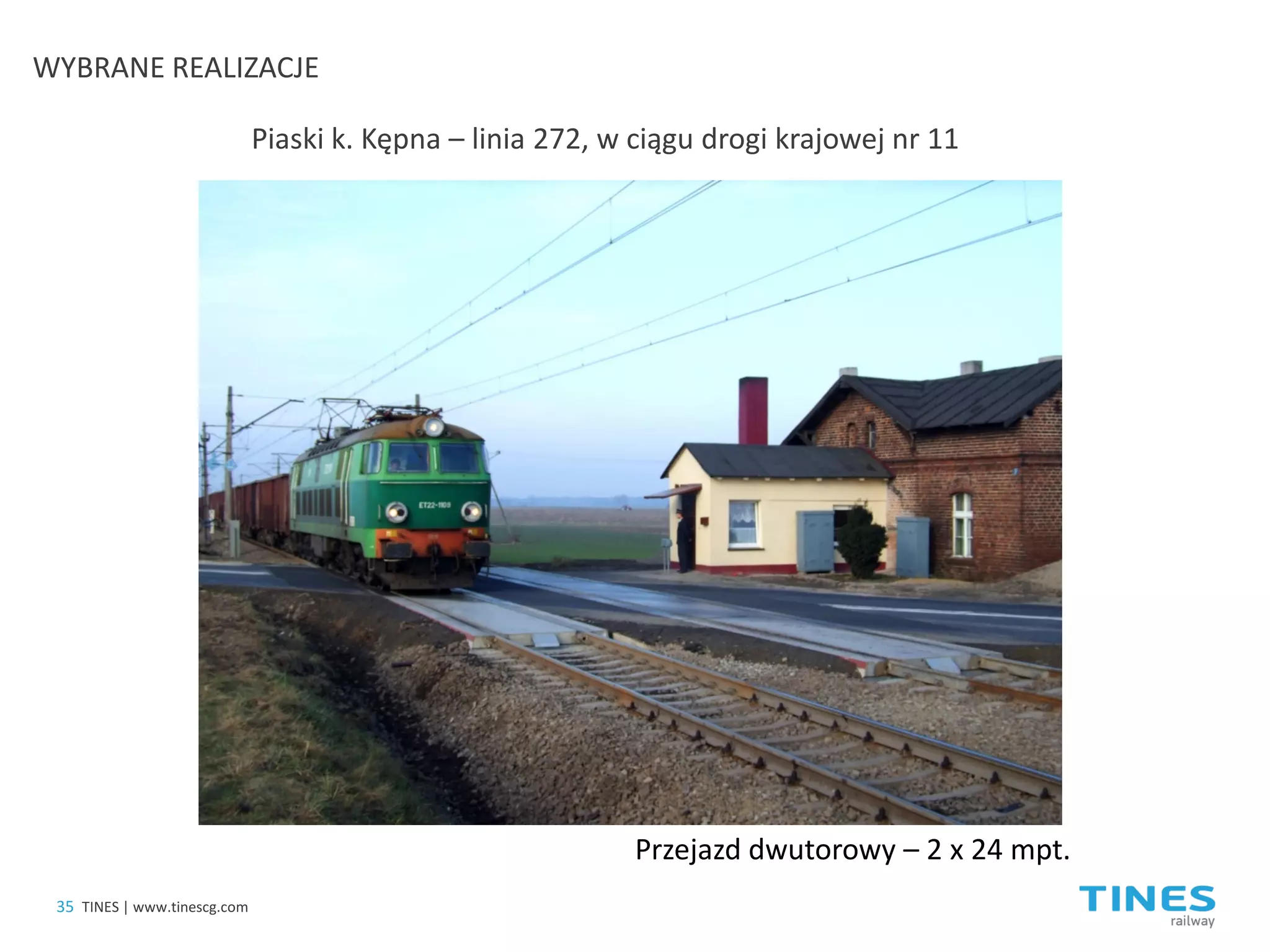

Piaski k. Kępna – linia 272, w ciągu drogi krajowej nr 11
Przejazd dwutorowy – 2 x 24 mpt.
35
WYBRANE REALIZACJE

Przejazd jednotorowy – 16 mpt.

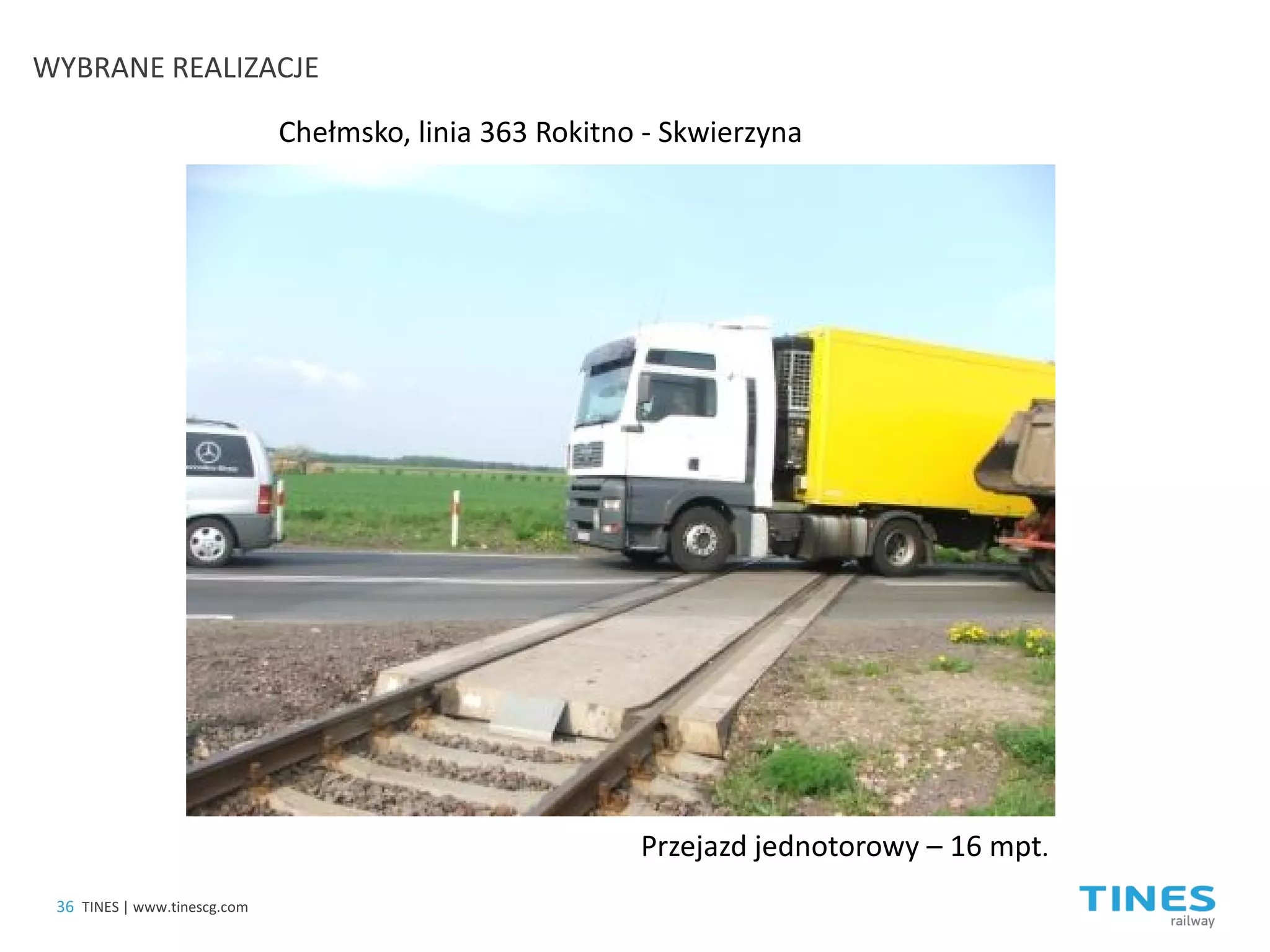

Chełmsko, linia 363 Rokitno - Skwierzyna
36
WYBRANE REALIZACJE

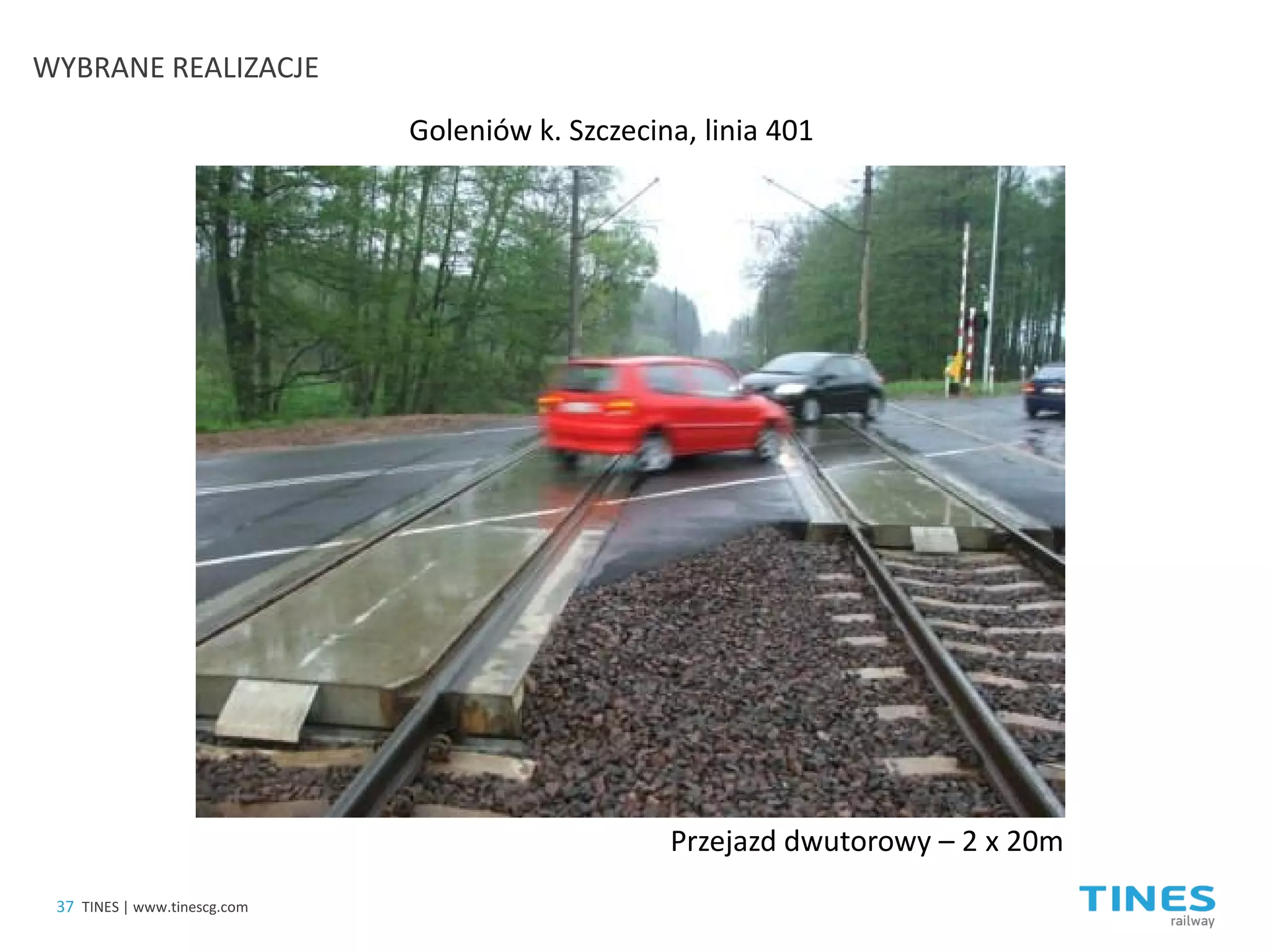

Goleniów k. Szczecina, linia 401
Przejazd dwutorowy – 2 x 20m
37

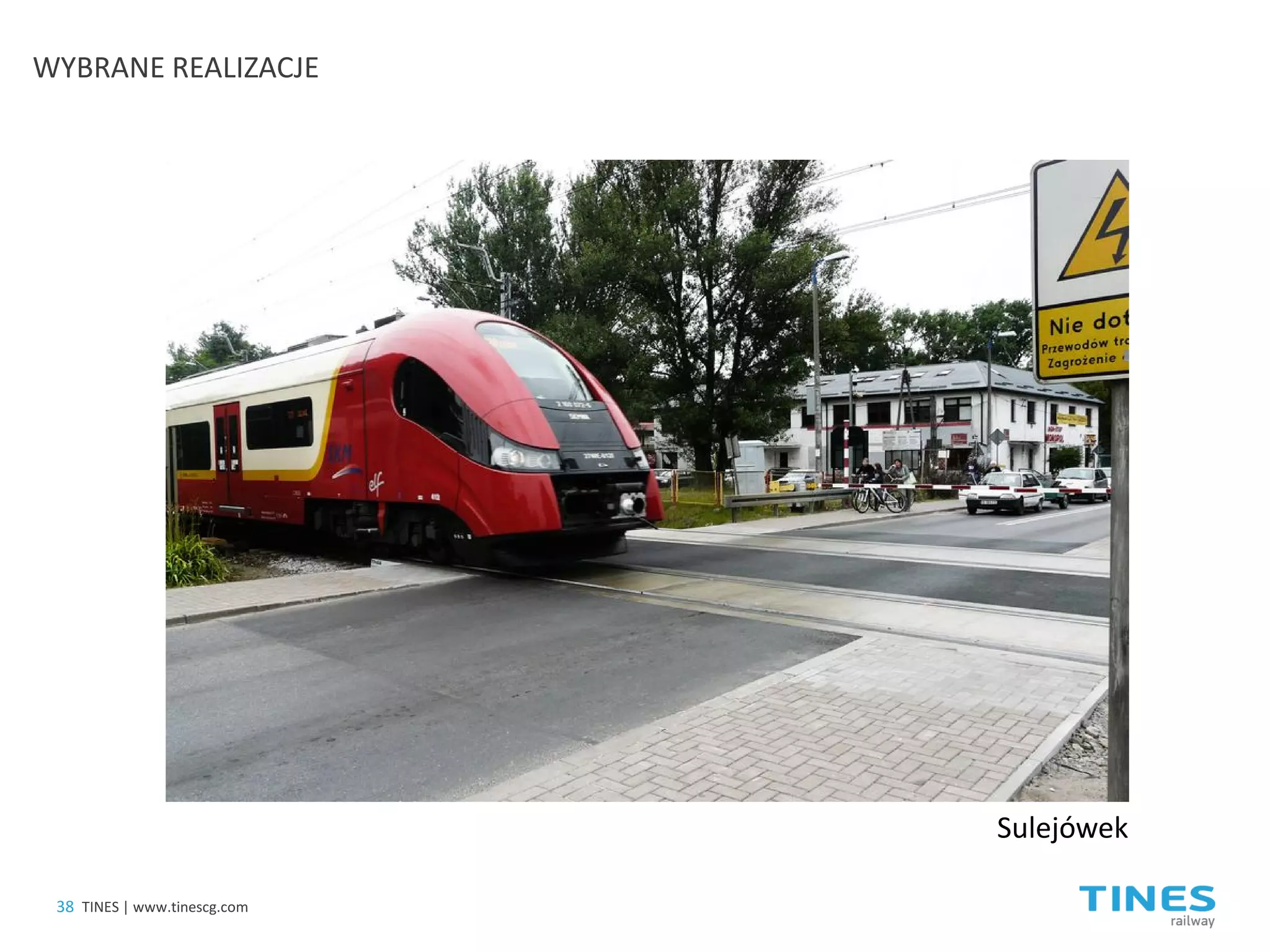

WYBRANE REALIZACJE

Sulejówek
38
WYBRANE REALIZACJE

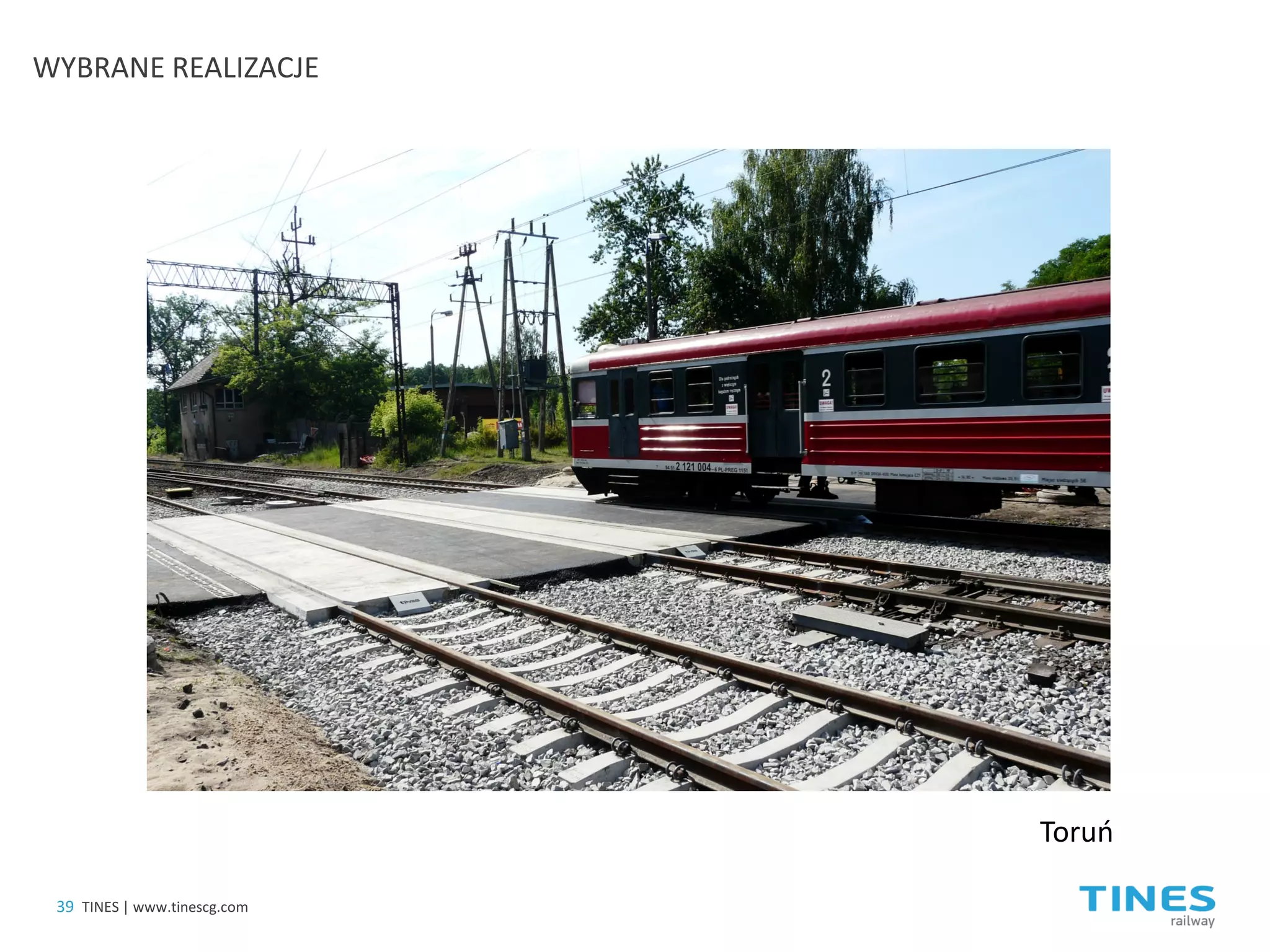

Toruń
39
WYBRANE REALIZACJE

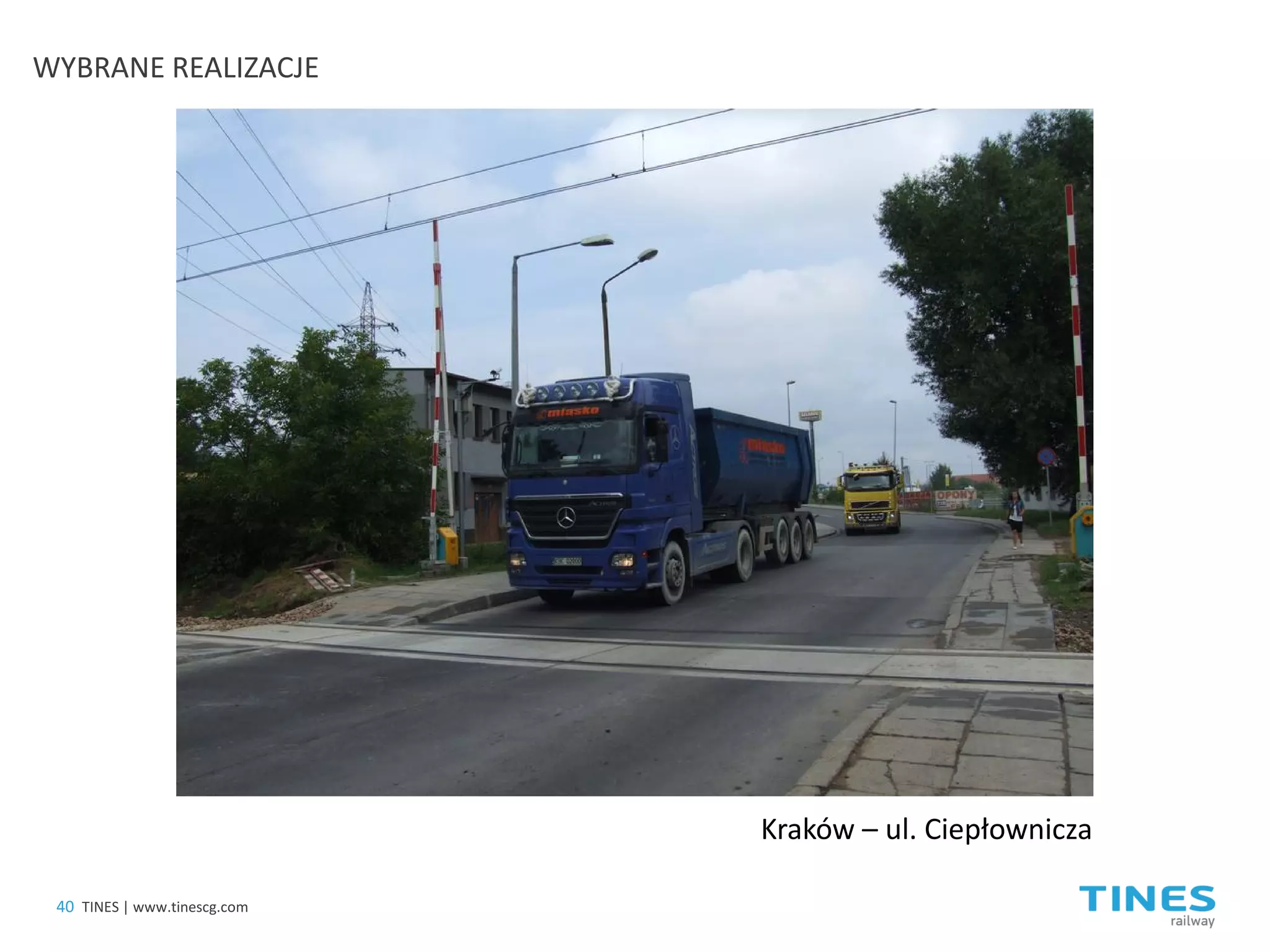

Kraków – ul. Ciepłownicza
40
WYBRANE REALIZACJE

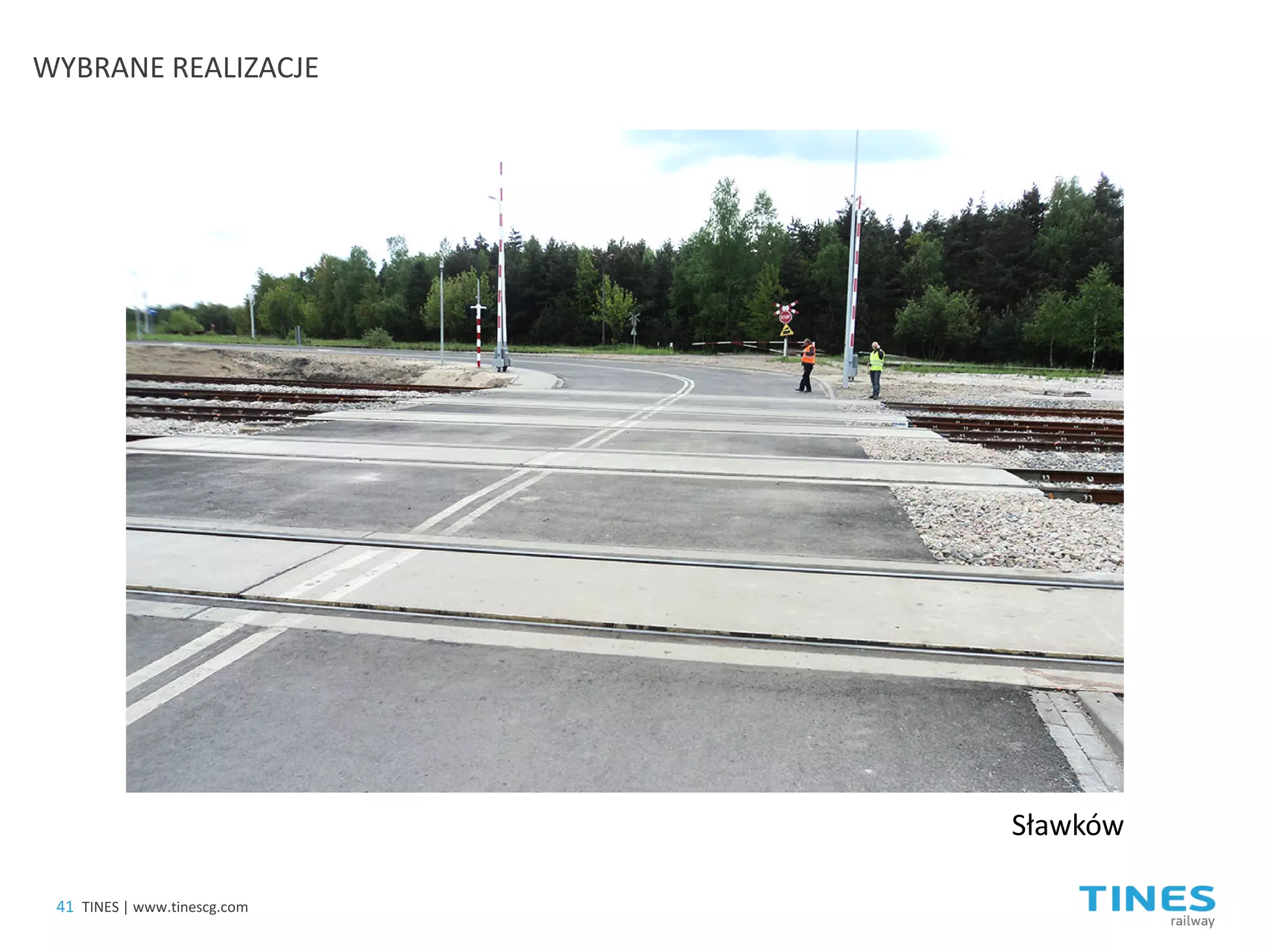

Sławków
41
WYBRANE REALIZACJE

REALIZACJE TRAMWAJOWE
42

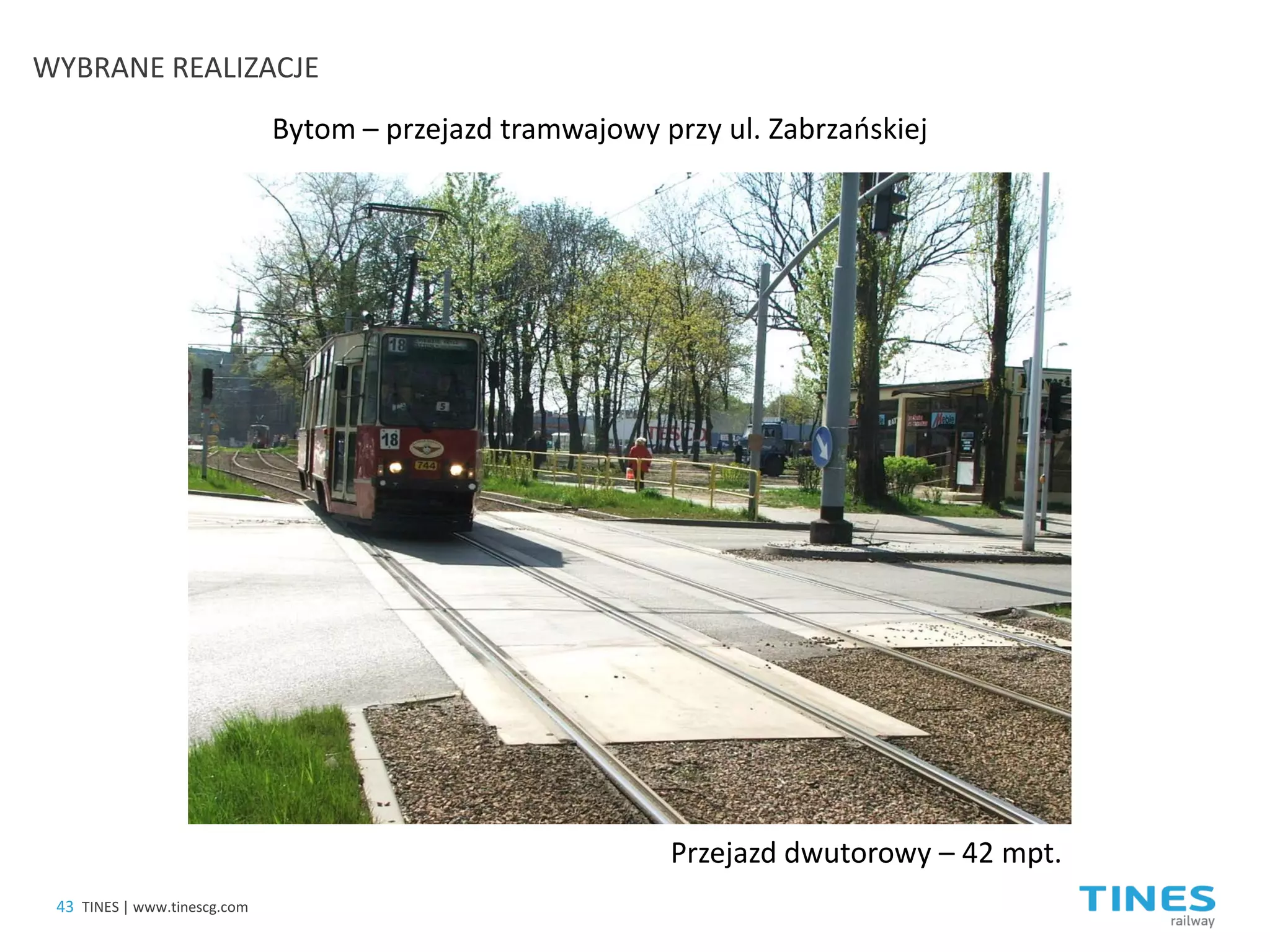

Bytom – przejazd tramwajowy przy ul. Zabrzańskiej
Przejazd dwutorowy – 42 mpt.
43
WYBRANE REALIZACJE

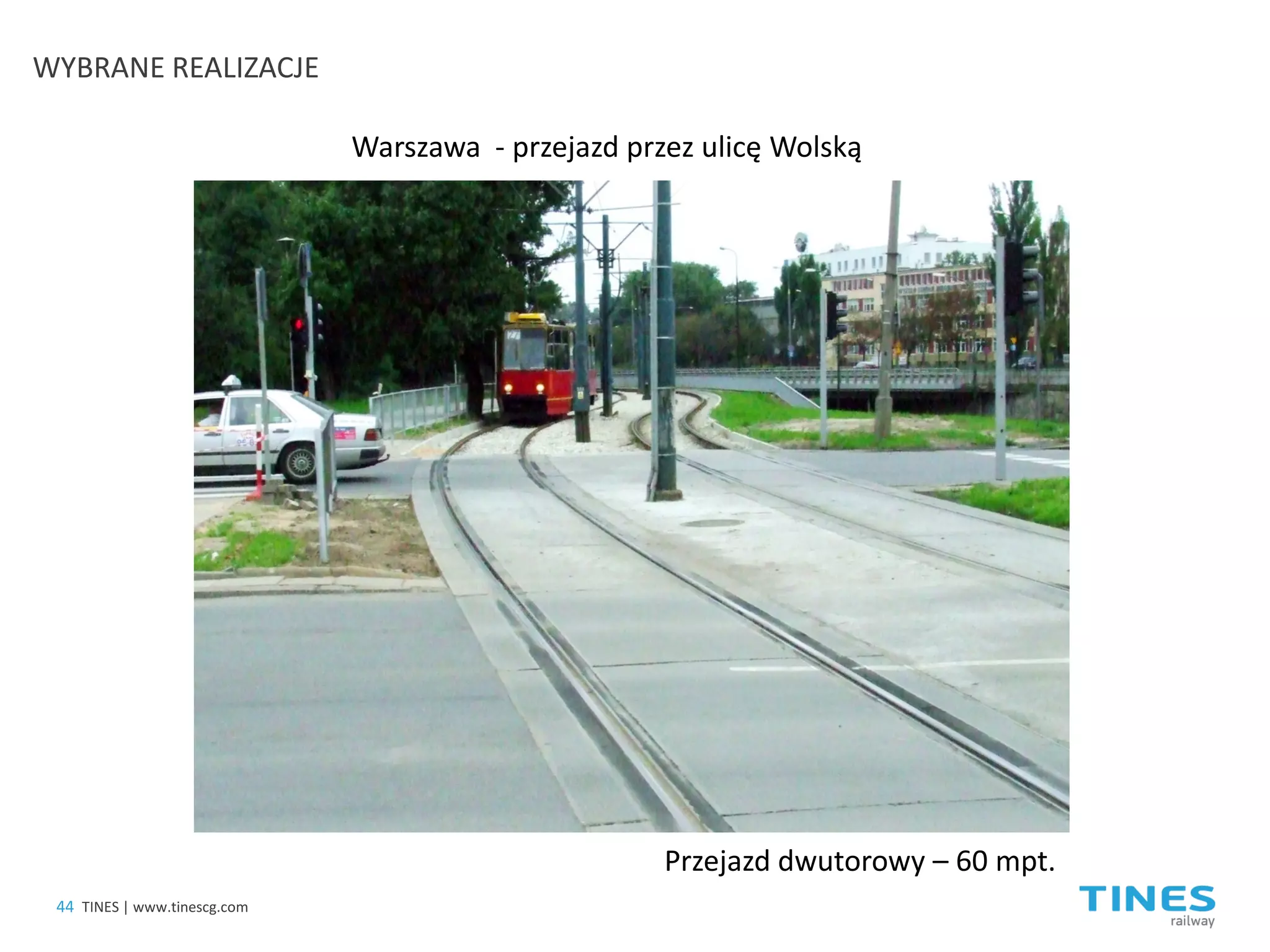

Warszawa - przejazd przez ulicę Wolską
Przejazd dwutorowy – 60 mpt.
44
WYBRANE REALIZACJE

45
WYBRANE REALIZACJE

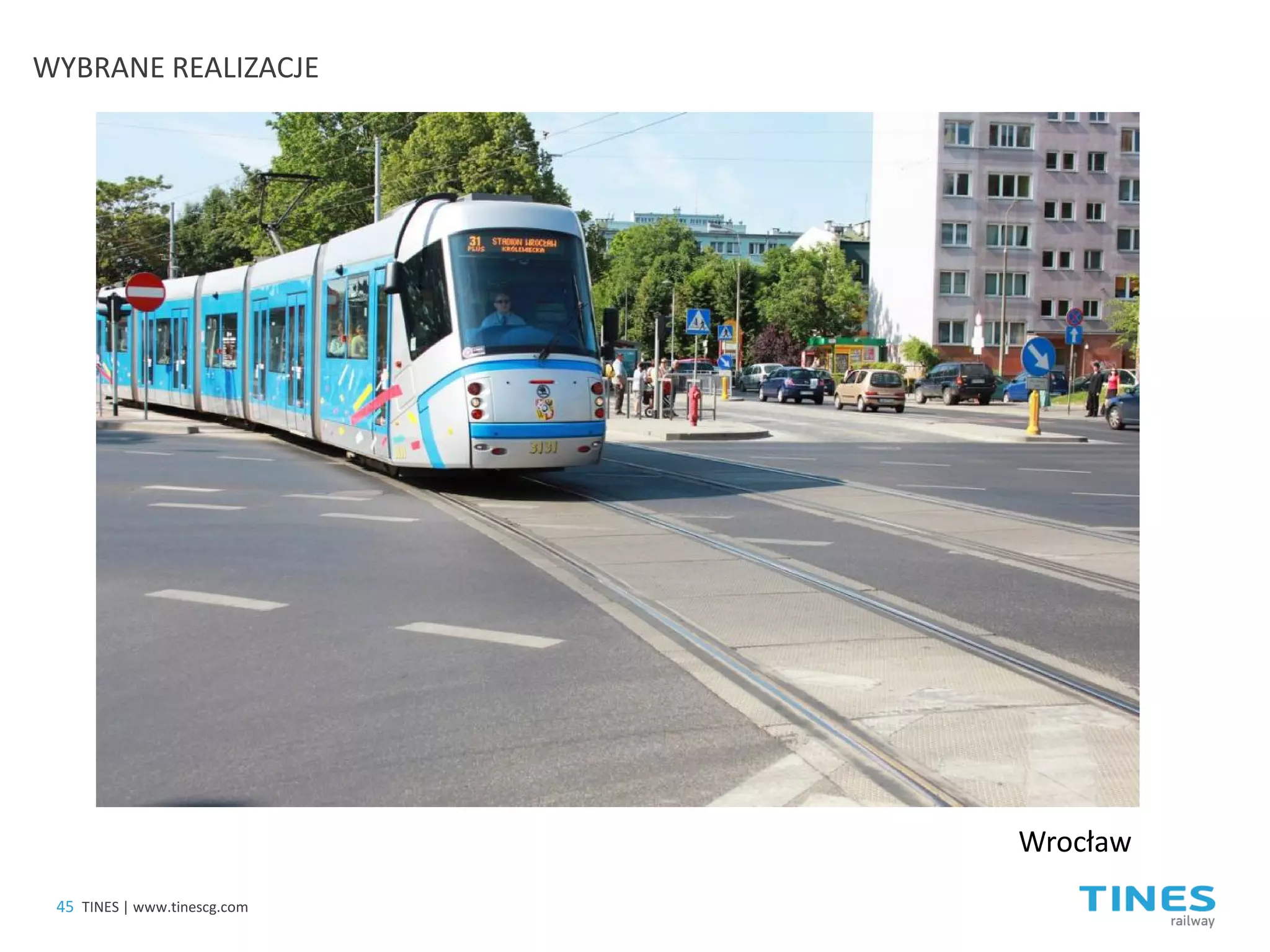

Wrocław

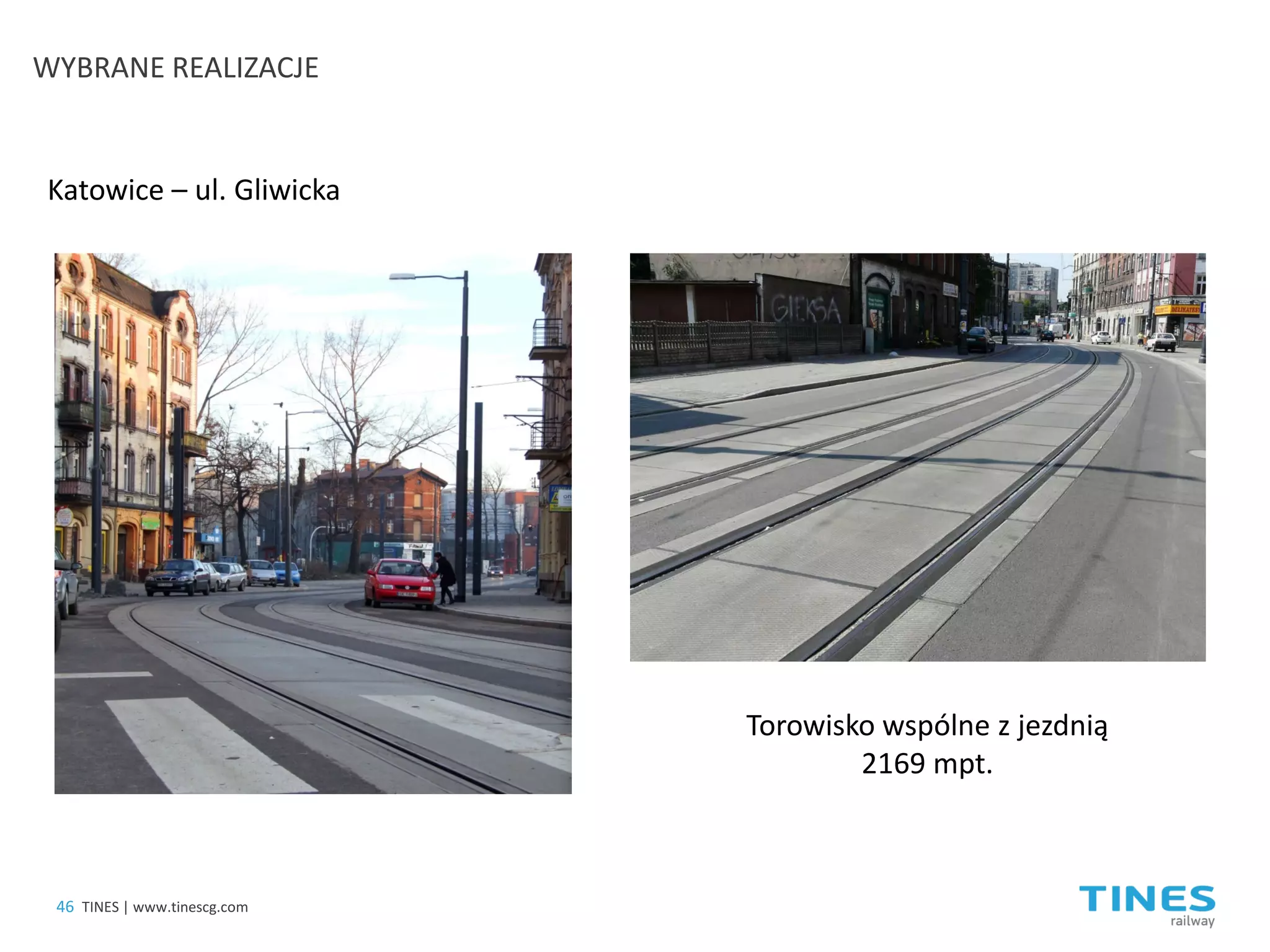

Katowice – ul. Gliwicka
Torowisko wspólne z jezdnią 2169 mpt.
46
WYBRANE REALIZACJE

47
WYBRANE REALIZACJE

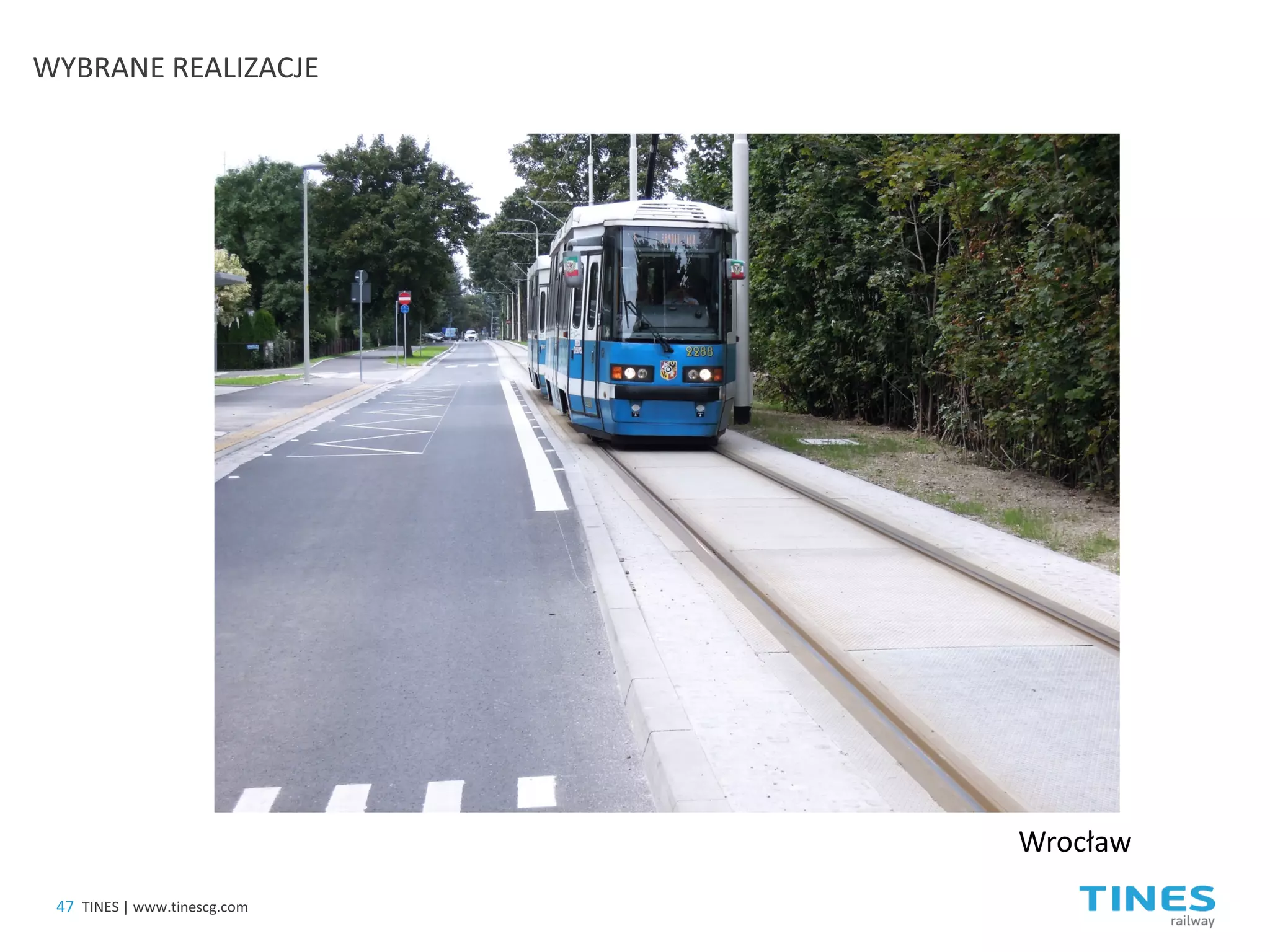

Wrocław

48
WYBRANE REALIZACJE

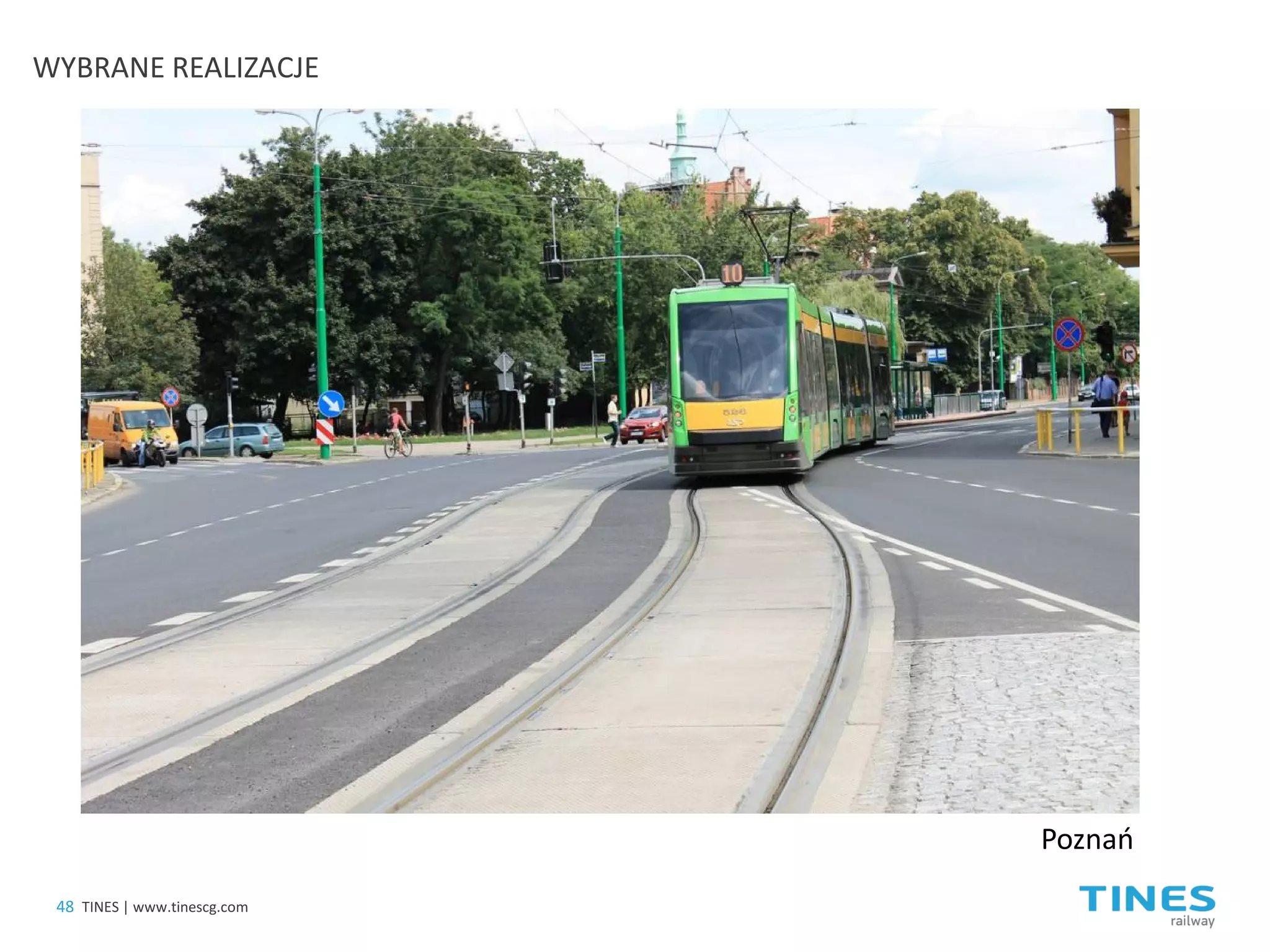

Poznań

49
WYBRANE REALIZACJE

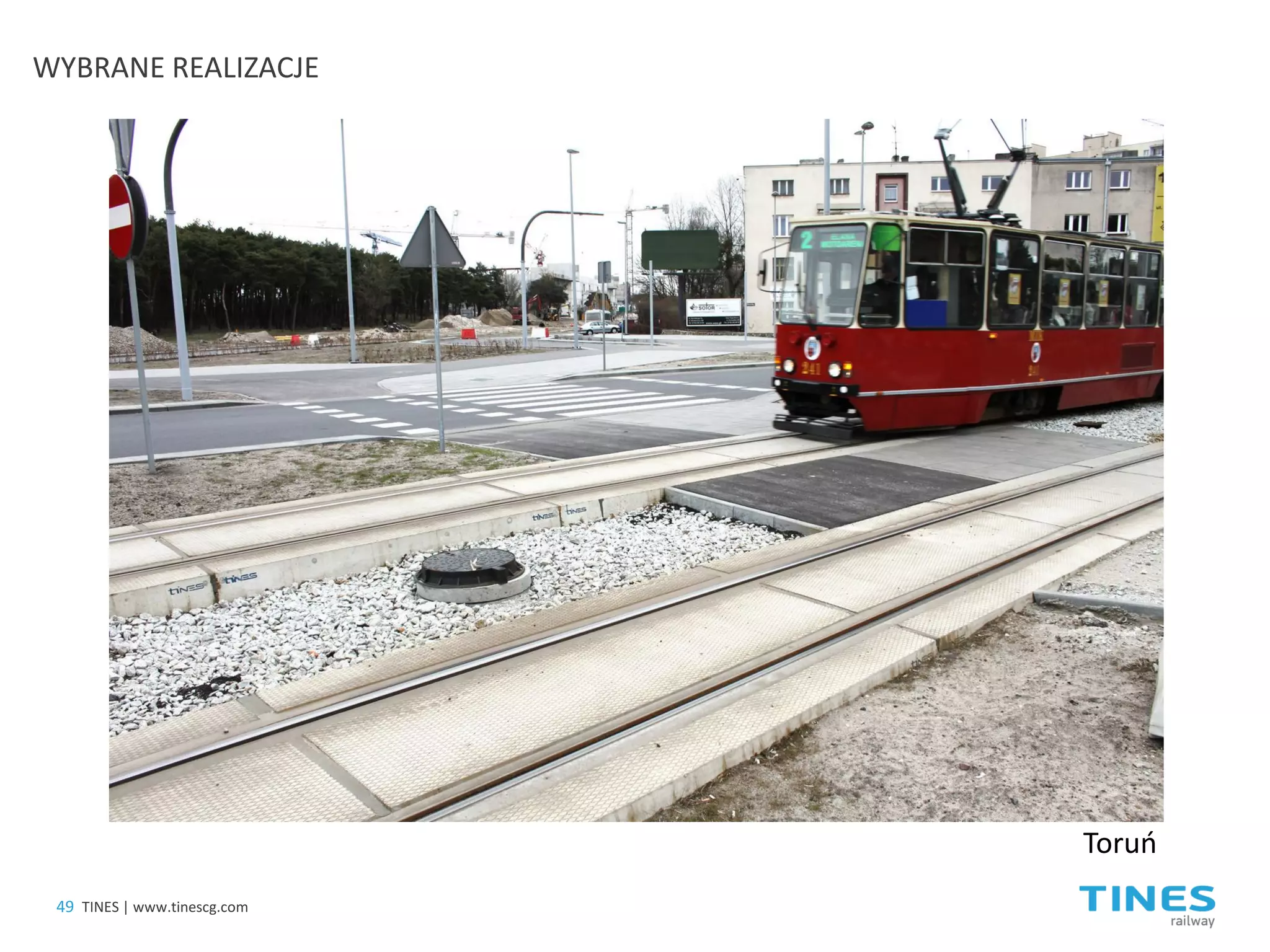

Toruń

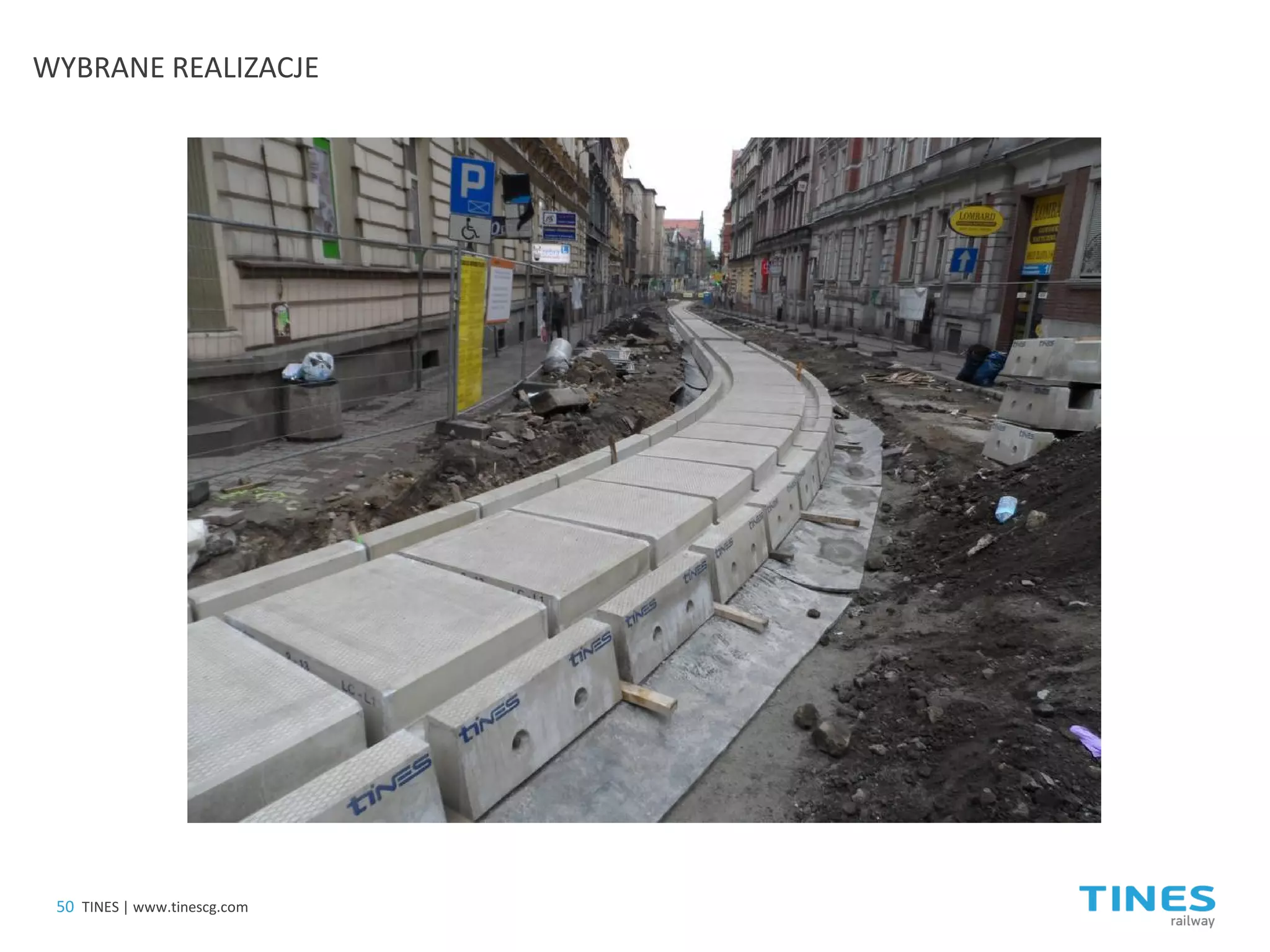

50
WYBRANE REALIZACJE

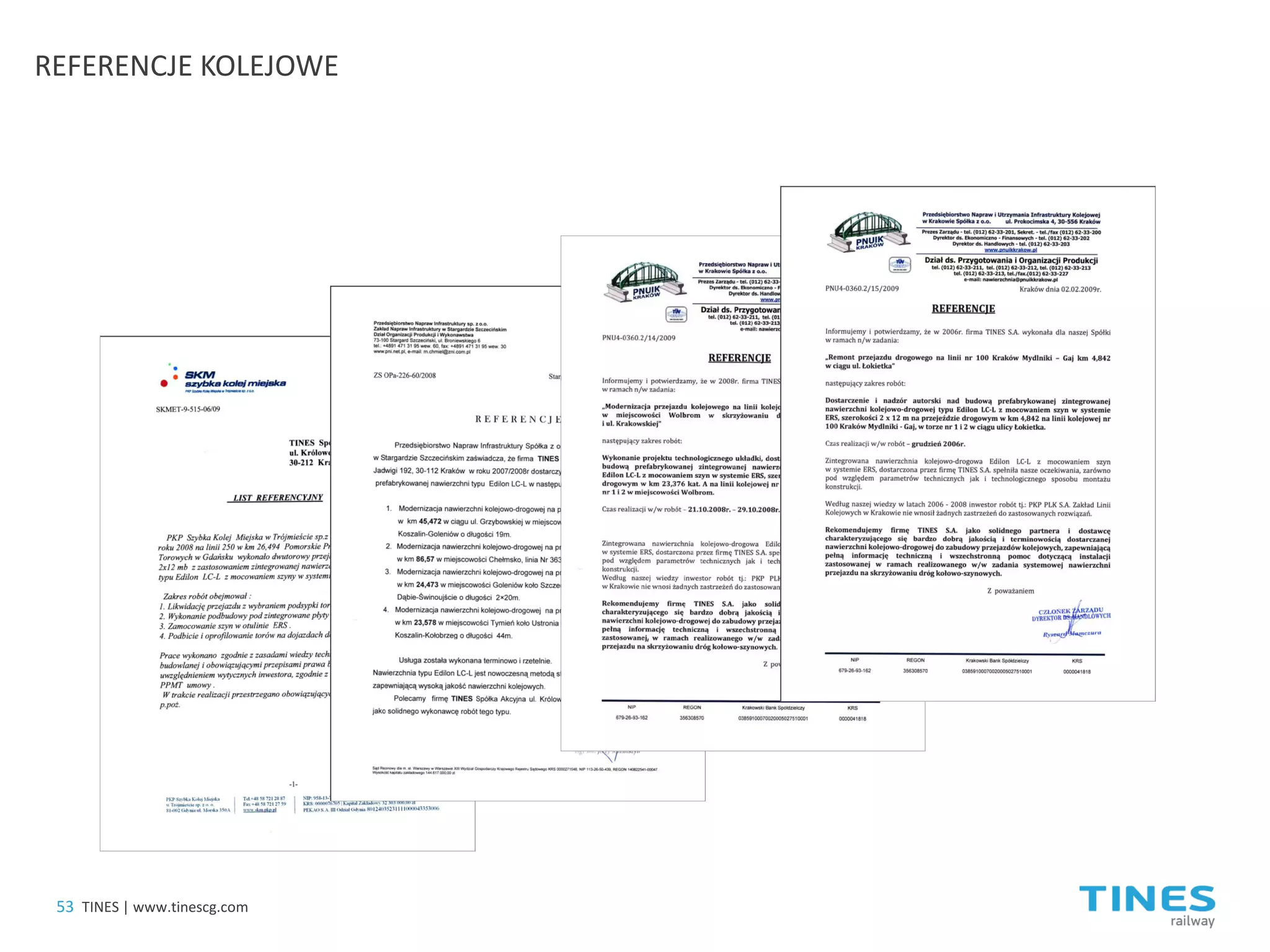

REFERENCJE KOLEJOWE
51

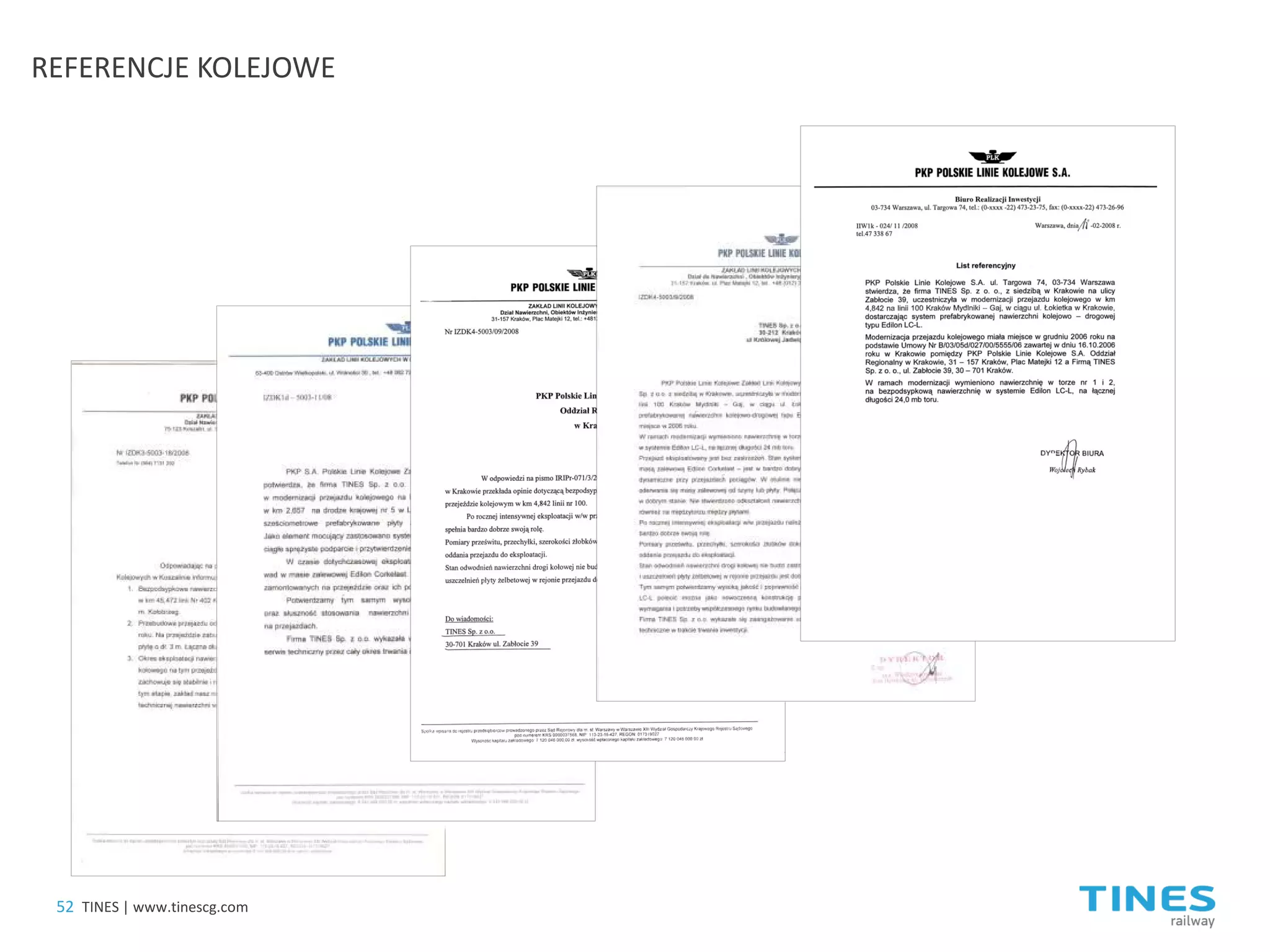

REFERENCJE KOLEJOWE
52

REFERENCJE KOLEJOWE
53

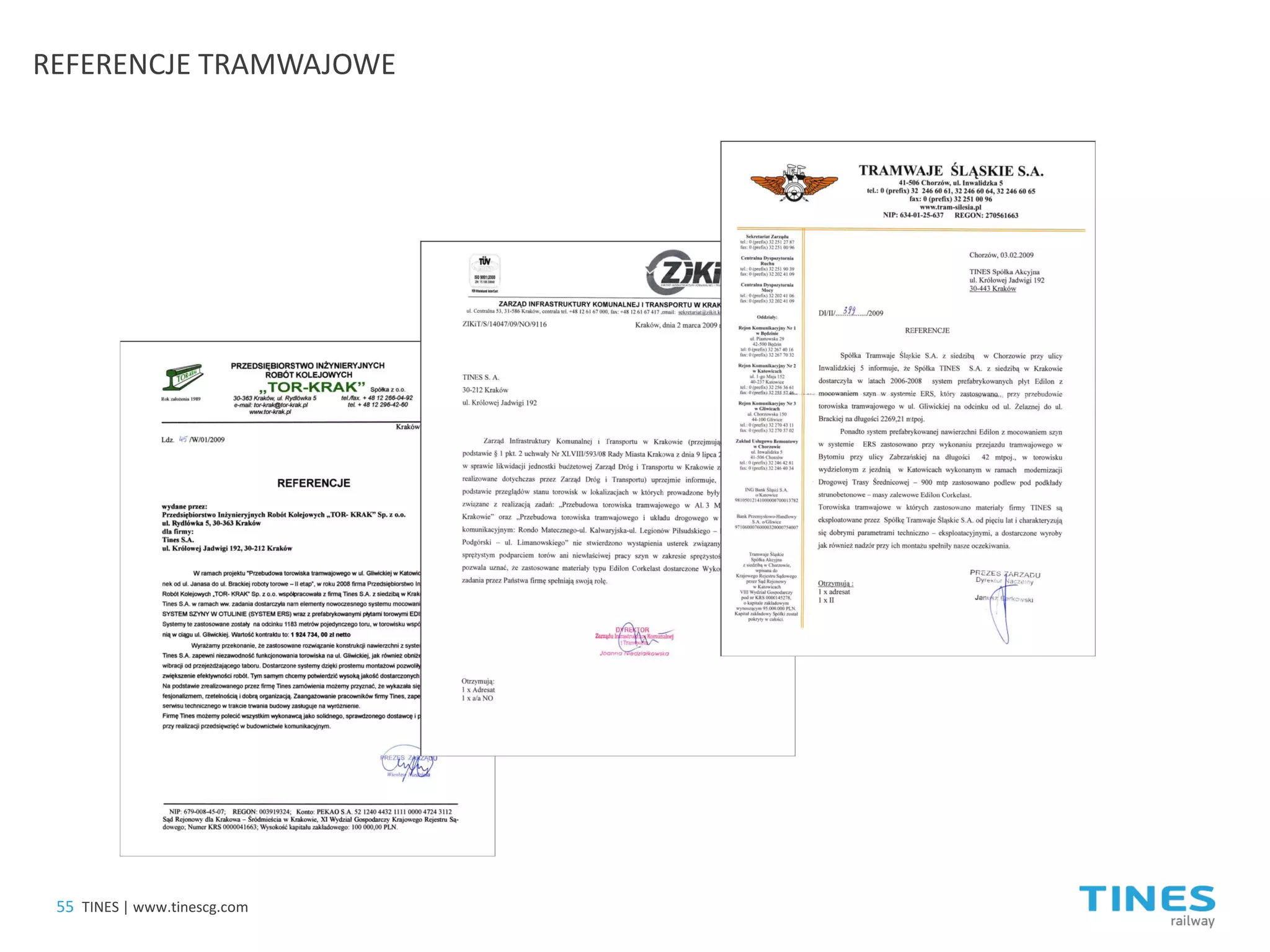

REFERENCJE TRAMWAJOWE
54

REFERENCJE TRAMWAJOWE
55
