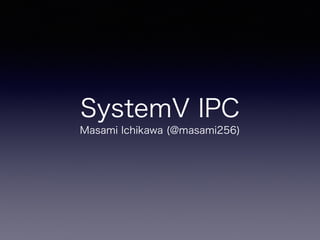

Linux SystemV IPC

1. SystemV IPC
Masami Ichikawa (@masami256)

2. overview
• libc側
• kernel側
• 主な構造体
• IPC全般の共通処理
• 共通処理(shmget、semget、msgget共通部)
• 共有メモリ

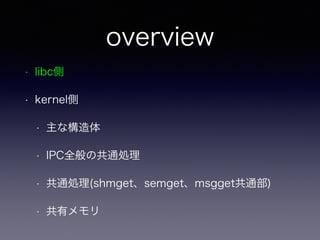

3. overview
• libc側
• kernel側
• 主な構造体
• IPC全般の共通処理
• 共通処理(shmget、semget、msgget共通部)
• 共有メモリ

4. system calls
• msgctl, msgget, msgrcv, msgsnd
• semctl, semget, semop,
• shmctl, shmget, shmat, shmdt

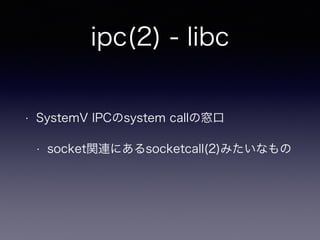

5. ipc(2) - libc
• SystemV IPCのsystem callの窓口
• socket関連にあるsocketcall(2)みたいなもの

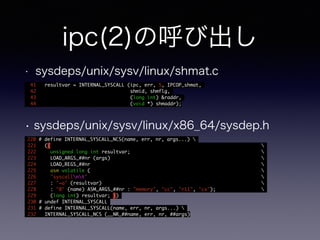

6. ipc(2)の呼び出し
• sysdeps/unix/sysv/linux/shmat.c
41 resultvar = INTERNAL_SYSCALL (ipc, err, 5, IPCOP_shmat,
42 shmid, shmflg,
43 (long int) &raddr,
44 (void *) shmaddr);
• sysdeps/unix/sysv/linux/x86_64/sysdep.h
220 # define INTERNAL_SYSCALL_NCS(name, err, nr, args...)
221 ({
222 unsigned long int resultvar;
223 LOAD_ARGS_##nr (args)
224 LOAD_REGS_##nr
225 asm volatile (
226 "syscallnt"
227 : "=a" (resultvar)
228 : "0" (name) ASM_ARGS_##nr : "memory", "cc", "r11", "cx");
229 (long int) resultvar; })
230 # undef INTERNAL_SYSCALL
231 # define INTERNAL_SYSCALL(name, err, nr, args...)
232 INTERNAL_SYSCALL_NCS (__NR_##name, err, nr, ##args)

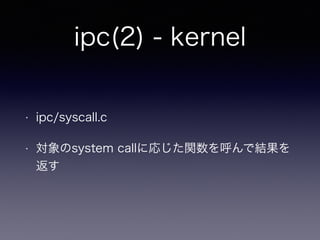

7. ipc(2) - kernel
• ipc/syscall.c
• 対象のsystem callに応じた関数を呼んで結果を
返す

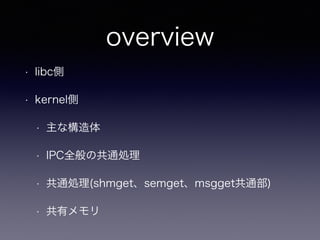

8. overview
• libc側
• kernel側
• 主な構造体
• IPC全般の共通処理
• 共通処理(shmget、semget、msgget共通部)
• 共有メモリ

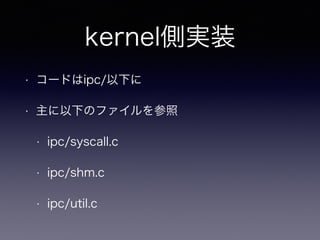

9. kernel側実装
• コードはipc/以下に
• 主に以下のファイルを参照
• ipc/syscall.c
• ipc/shm.c
• ipc/util.c

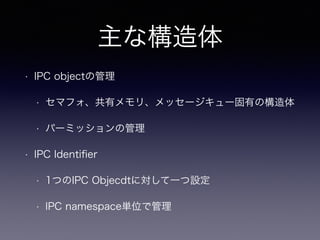

10. 主な構造体
• IPC objectの管理
• セマフォ、共有メモリ、メッセージキュー固有の構造体
• パーミッションの管理
• IPC Identifier
• 1つのIPC Objecdtに対して一つ設定
• IPC namespace単位で管理

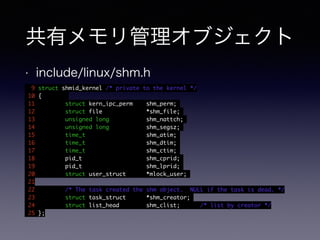

11. 共有メモリ管理オブジェクト
• include/linux/shm.h
9 struct shmid_kernel /* private to the kernel */
10 {
11 struct kern_ipc_perm shm_perm;
12 struct file *shm_file;
13 unsigned long shm_nattch;
14 unsigned long shm_segsz;
15 time_t shm_atim;
16 time_t shm_dtim;
17 time_t shm_ctim;
18 pid_t shm_cprid;
19 pid_t shm_lprid;
20 struct user_struct *mlock_user;
21
22 /* The task created the shm object. NULL if the task is dead. */
23 struct task_struct *shm_creator;
24 struct list_head shm_clist; /* list by creator */
25 };

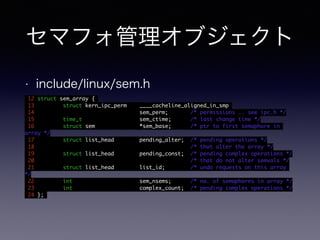

12. セマフォ管理オブジェクト
• include/linux/sem.h
12 struct sem_array {
13 struct kern_ipc_perm ____cacheline_aligned_in_smp
14 sem_perm; /* permissions .. see ipc.h */
15 time_t sem_ctime; /* last change time */
16 struct sem *sem_base; /* ptr to first semaphore in
array */
17 struct list_head pending_alter; /* pending operations */
18 /* that alter the array */
19 struct list_head pending_const; /* pending complex operations */
20 /* that do not alter semvals */
21 struct list_head list_id; /* undo requests on this array
*/
22 int sem_nsems; /* no. of semaphores in array */
23 int complex_count; /* pending complex operations */
24 };

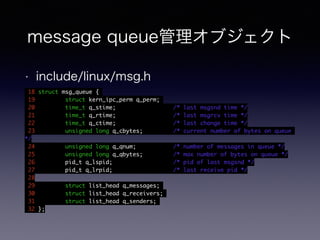

13. message queue管理オブジェクト
• include/linux/msg.h
18 struct msg_queue {
19 struct kern_ipc_perm q_perm;
20 time_t q_stime; /* last msgsnd time */
21 time_t q_rtime; /* last msgrcv time */
22 time_t q_ctime; /* last change time */
23 unsigned long q_cbytes; /* current number of bytes on queue
*/
24 unsigned long q_qnum; /* number of messages in queue */
25 unsigned long q_qbytes; /* max number of bytes on queue */
26 pid_t q_lspid; /* pid of last msgsnd */
27 pid_t q_lrpid; /* last receive pid */
28
29 struct list_head q_messages;
30 struct list_head q_receivers;
31 struct list_head q_senders;
32 };

14. IPCパーミッション管理
• include/linux/ipc.h
11 struct kern_ipc_perm
12 {
13 spinlock_t lock;
kuid_t・kgid_tはコンテナ型仮想
14 bool deleted;
化において、host側のuid/gitと
15 int id;
guest側のuid/pidをマッピングす
16 key_t key;
るための型。
17 kuid_t uid;
参照：http://www.slideshare.net/
18 kgid_t gid;
masamiichikawa/linux-namespace
19 kuid_t cuid;
20 kgid_t cgid;
21 umode_t mode;
22 unsigned long seq;
23 void *security;
24 };

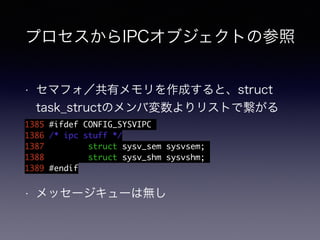

15. プロセスからIPCオブジェクトの参照
• セマフォ／共有メモリを作成すると、struct
task_structのメンバ変数よりリストで繋がる
1385 #ifdef CONFIG_SYSVIPC
1386 /* ipc stuff */
1387 struct sysv_sem sysvsem;
1388 struct sysv_shm sysvshm;
1389 #endif
• メッセージキューは無し

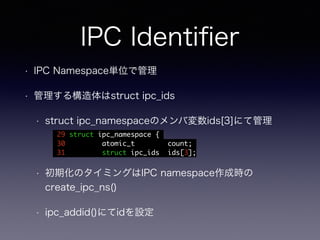

16. IPC Identifier
• IPC Namespace単位で管理
• 管理する構造体はstruct ipc_ids
• struct ipc_namespaceのメンバ変数ids[3]にて管理
29 struct ipc_namespace {
30 atomic_t count;
31 struct ipc_ids ids[3];
• 初期化のタイミングはIPC namespace作成時の
create_ipc_ns()
• ipc_addid()にてidを設定

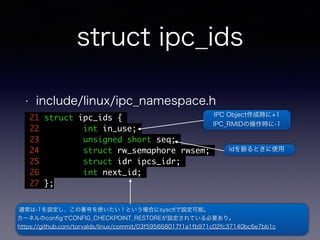

17. struct ipc_ids
• include/linux/ipc_namespace.h
21 struct ipc_ids {
22 int in_use;
23 unsigned short seq;
24 struct rw_semaphore rwsem;
25 struct idr ipcs_idr;
26 int next_id;
27 };
IPC Object作成時に+1
IPC_RMIDの操作時に-1
idを振るときに使用
通常は-1を設定し、この番号を使いたい！という場合にsysctlで設定可能。
カーネルのconfigでCONFIG_CHECKPOINT_RESTOREが設定されている必要あり。
https://github.com/torvalds/linux/commit/03f595668017f1a1fb971c02fc37140bc6e7bb1c

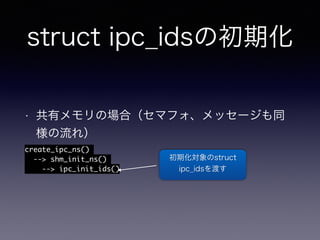

18. struct ipc_idsの初期化
• 共有メモリの場合（セマフォ、メッセージも同
様の流れ）
create_ipc_ns()
--> shm_init_ns()
--> ipc_init_ids()
初期化対象のstruct
ipc_idsを渡す

19. ipc_init_ids()
• 引数で渡されたstruct ipc_idsの初期化
• 処理内容は各変数に初期値を設定する程度

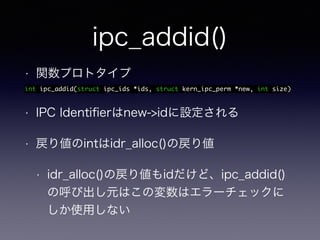

20. ipc_addid()
• 関数プロトタイプ
int ipc_addid(struct ipc_ids *ids, struct kern_ipc_perm *new, int size)
• IPC Identifierはnew->idに設定される
• 戻り値のintはidr_alloc()の戻り値
• idr_alloc()の戻り値もidだけど、ipc_addid()
の呼び出し元はこの変数はエラーチェックに
しか使用しない

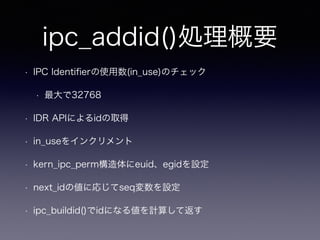

21. ipc_addid()処理概要
• IPC Identifierの使用数(in_use)のチェック
• 最大で32768
• IDR APIによるidの取得
• in_useをインクリメント
• kern_ipc_perm構造体にeuid、egidを設定
• next_idの値に応じてseq変数を設定
• ipc_buildid()でidになる値を計算して返す

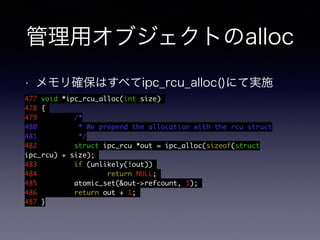

22. 管理用オブジェクトのalloc
• メモリ確保はすべてipc_rcu_alloc()にて実施
477 void *ipc_rcu_alloc(int size)
478 {
479 /*
480 * We prepend the allocation with the rcu struct
481 */
482 struct ipc_rcu *out = ipc_alloc(sizeof(struct
ipc_rcu) + size);
483 if (unlikely(!out))
484 return NULL;
485 atomic_set(&out->refcount, 1);
486 return out + 1;
487 }

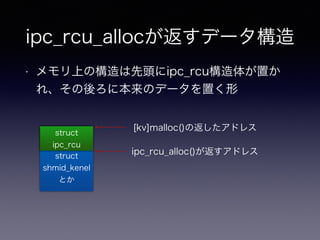

23. ipc_rcu_allocが返すデータ構造
• メモリ上の構造は先頭にipc_rcu構造体が置か
れ、その後ろに本来のデータを置く形
struct
ipc_rcu
struct
shmid_kenel
とか
[kv]malloc()の返したアドレス
ipc_rcu_alloc()が返すアドレス

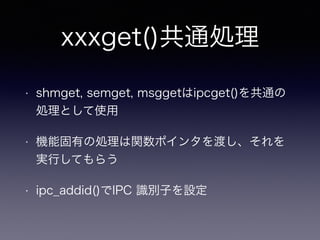

24. xxxget()共通処理
• shmget, semget, msggetはipcget()を共通の
処理として使用
• 機能固有の処理は関数ポインタを渡し、それを
実行してもらう
• ipc_addid()でIPC 識別子を設定

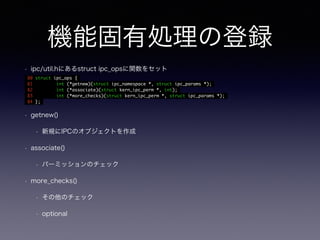

25. 機能固有処理の登録
• ipc/util.hにあるstruct ipc_opsに関数をセット
80 struct ipc_ops {
81 int (*getnew)(struct ipc_namespace *, struct ipc_params *);
82 int (*associate)(struct kern_ipc_perm *, int);
83 int (*more_checks)(struct kern_ipc_perm *, struct ipc_params *);
84 };
• getnew()
• 新規にIPCのオブジェクトを作成
• associate()
• パーミッションのチェック
• more_checks()
• その他のチェック
• optional

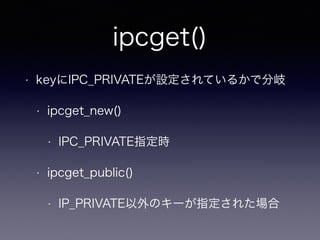

26. ipcget()
• keyにIPC_PRIVATEが設定されているかで分岐
• ipcget_new()
• IPC_PRIVATE指定時
• ipcget_public()
• IP_PRIVATE以外のキーが指定された場合

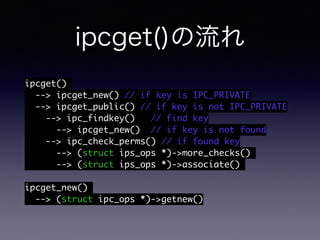

27. ipcget()の流れ
ipcget()
--> ipcget_new() // if key is IPC_PRIVATE
--> ipcget_public() // if key is not IPC_PRIVATE
--> ipc_findkey() // find key
--> ipcget_new() // if key is not found
--> ipc_check_perms() // if found key
--> (struct ips_ops *)->more_checks()
--> (struct ips_ops *)->associate()
ipcget_new()
--> (struct ipc_ops *)->getnew()

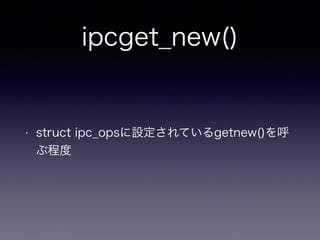

28. ipcget_new()
• struct ipc_opsに設定されているgetnew()を呼
ぶ程度

29. ipcget_public()
• keyがnamespace中にあるかチェック
• keyが見つからなかったらipcget_new()を呼ぶ
• keyが見つかった
• flagのチェック
• ipc_opsのmore_checksがセットされていればそれを呼ぶ
• ipc_check_perms()でパーミッションのチェックとipc_opsの
associate()呼び出し
• ipc_check_permsがシステムコール(xxxget())の戻り値となるidを返
す

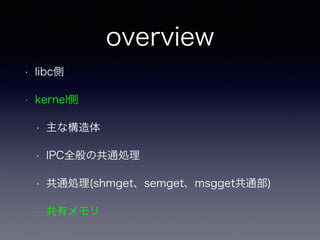

30. overview
• libc側
• kernel側
• 主な構造体
• IPC全般の共通処理
• 共通処理(shmget、semget、msgget共通部)
• 共有メモリ

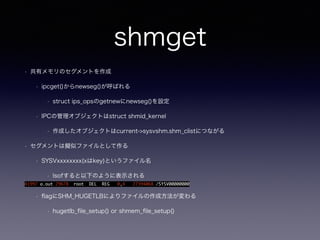

31. shmget
• 共有メモリのセグメントを作成
• ipcget()からnewseg()が呼ばれる
• struct ips_opsのgetnewにnewseg()を設定
• IPCの管理オブジェクトはstruct shmid_kernel
• 作成したオブジェクトはcurrent->sysvshm.shm_clistにつながる
• セグメントは擬似ファイルとして作る
• SYSVxxxxxxxx(xはkey)というファイル名
• lsofすると以下のように表示される
41997 a.out 29678 root DEL REG 0,4 27394068 /SYSV00000000
• flagにSHM_HUGETLBによりファイルの作成方法が変わる
• hugetlb_file_setup() or shmem_file_setup()

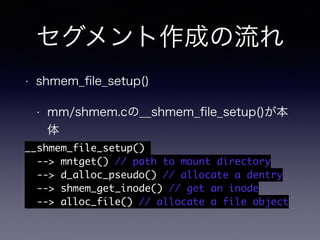

32. セグメント作成の流れ
• shmem_file_setup()
• mm/shmem.cの__shmem_file_setup()が本
体
__shmem_file_setup()
--> mntget() // path to mount directory
--> d_alloc_pseudo() // allocate a dentry
--> shmem_get_inode() // get an inode
--> alloc_file() // allocate a file object

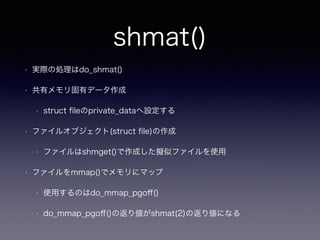

33. shmat()
• 実際の処理はdo_shmat()
• 共有メモリ固有データ作成
• struct fileのprivate_dataへ設定する
• ファイルオブジェクト(struct file)の作成
• ファイルはshmget()で作成した擬似ファイルを使用
• ファイルをmmap()でメモリにマップ
• 使用するのはdo_mmap_pgoff()
• do_mmap_pgoff()の返り値がshmat(2)の返り値になる

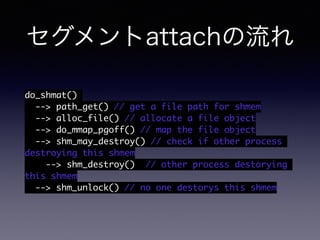

34. セグメントattachの流れ
do_shmat()
--> path_get() // get a file path for shmem
--> alloc_file() // allocate a file object
--> do_mmap_pgoff() // map the file object
--> shm_may_destroy() // check if other process
destroying this shmem
--> shm_destroy() // other process destorying
this shmem
--> shm_unlock() // no one destorys this shmem

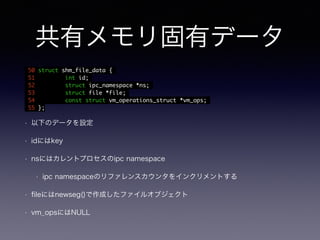

35. 共有メモリ固有データ
50 struct shm_file_data {
51 int id;
52 struct ipc_namespace *ns;
53 struct file *file;
54 const struct vm_operations_struct *vm_ops;
55 };
• 以下のデータを設定
• idにはkey
• nsにはカレントプロセスのipc namespace
• ipc namespaceのリファレンスカウンタをインクリメントする
• fileにはnewseg()で作成したファイルオブジェクト
• vm_opsにはNULL

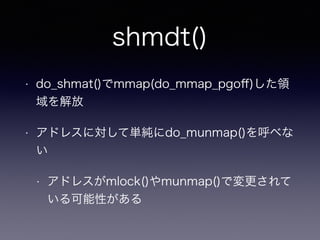

36. shmdt()
• do_shmat()でmmap(do_mmap_pgoff)した領
域を解放
• アドレスに対して単純にdo_munmap()を呼べな
い
• アドレスがmlock()やmunmap()で変更されて
いる可能性がある

37. セグメントdetatchの流れ
shmdt()
--> find_vma() // find a vm_area_struct from
address
--> file_inode() // if vma is found, find
an inode to get file(segment) size
--> do_munmap() // unmap the address
--> do_munmap()

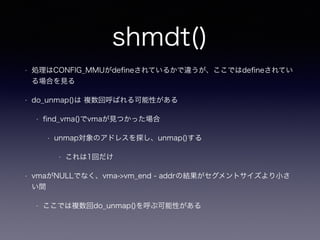

38. shmdt()
• 処理はCONFIG_MMUがdefineされているかで違うが、ここではdefineされてい
る場合を見る
• do_unmap()は 複数回呼ばれる可能性がある
• find_vma()でvmaが見つかった場合
• unmap対象のアドレスを探し、unmap()する
• これは1回だけ
• vmaがNULLでなく、vma->vm_end - addrの結果がセグメントサイズより小さ
い間
• ここでは複数回do_unmap()を呼ぶ可能性がある

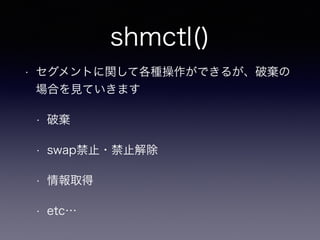

39. shmctl()
• セグメントに関して各種操作ができるが、破棄の
場合を見ていきます
• 破棄
• swap禁止・禁止解除
• 情報取得
• etc…

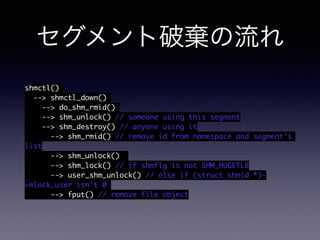

40. セグメント破棄の流れ
shmctl()
--> shmctl_down()
--> do_shm_rmid()
--> shm_unlock() // someone using this segment
--> shm_destroy() // anyone using it
--> shm_rmid() // remove id from namespace and segment's
list
--> shm_unlock()
--> shm_lock() // if shmflg is not SHM_HUGETLB
--> user_shm_unlock() // else if (struct shmid *)-
>mlock_user isn't 0
--> fput() // remove file object

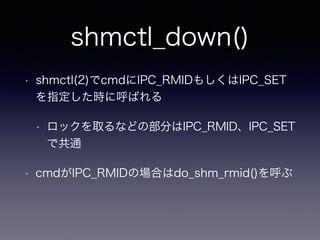

41. shmctl_down()
• shmctl(2)でcmdにIPC_RMIDもしくはIPC_SET
を指定した時に呼ばれる
• ロックを取るなどの部分はIPC_RMID、IPC_SET
で共通
• cmdがIPC_RMIDの場合はdo_shm_rmid()を呼ぶ

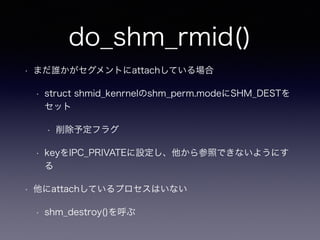

42. do_shm_rmid()
• まだ誰かがセグメントにattachしている場合
• struct shmid_kenrnelのshm_perm.modeにSHM_DESTを
セット
• 削除予定フラグ
• keyをIPC_PRIVATEに設定し、他から参照できないようにす
る
• 他にattachしているプロセスはいない
• shm_destroy()を呼ぶ

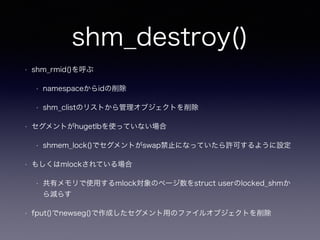

43. shm_destroy()
• shm_rmid()を呼ぶ
• namespaceからidの削除
• shm_clistのリストから管理オブジェクトを削除
• セグメントがhugetlbを使っていない場合
• shmem_lock()でセグメントがswap禁止になっていたら許可するように設定
• もしくはmlockされている場合
• 共有メモリで使用するmlock対象のページ数をstruct userのlocked_shmか
ら減らす
• fput()でnewseg()で作成したセグメント用のファイルオブジェクトを削除

44. Reference
• LXR
• http://lxr.free-electrons.com/
• glibc git
• https://sourceware.org/git/?p=glibc.git
