1. Sviluppare su OpenOffice.org con Java
Marcello Teodori
marcello.teodori@jugmilano.it
Java User Group Milano

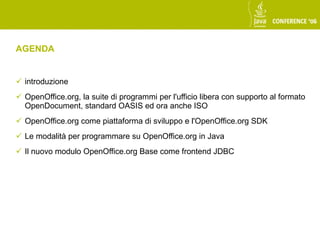

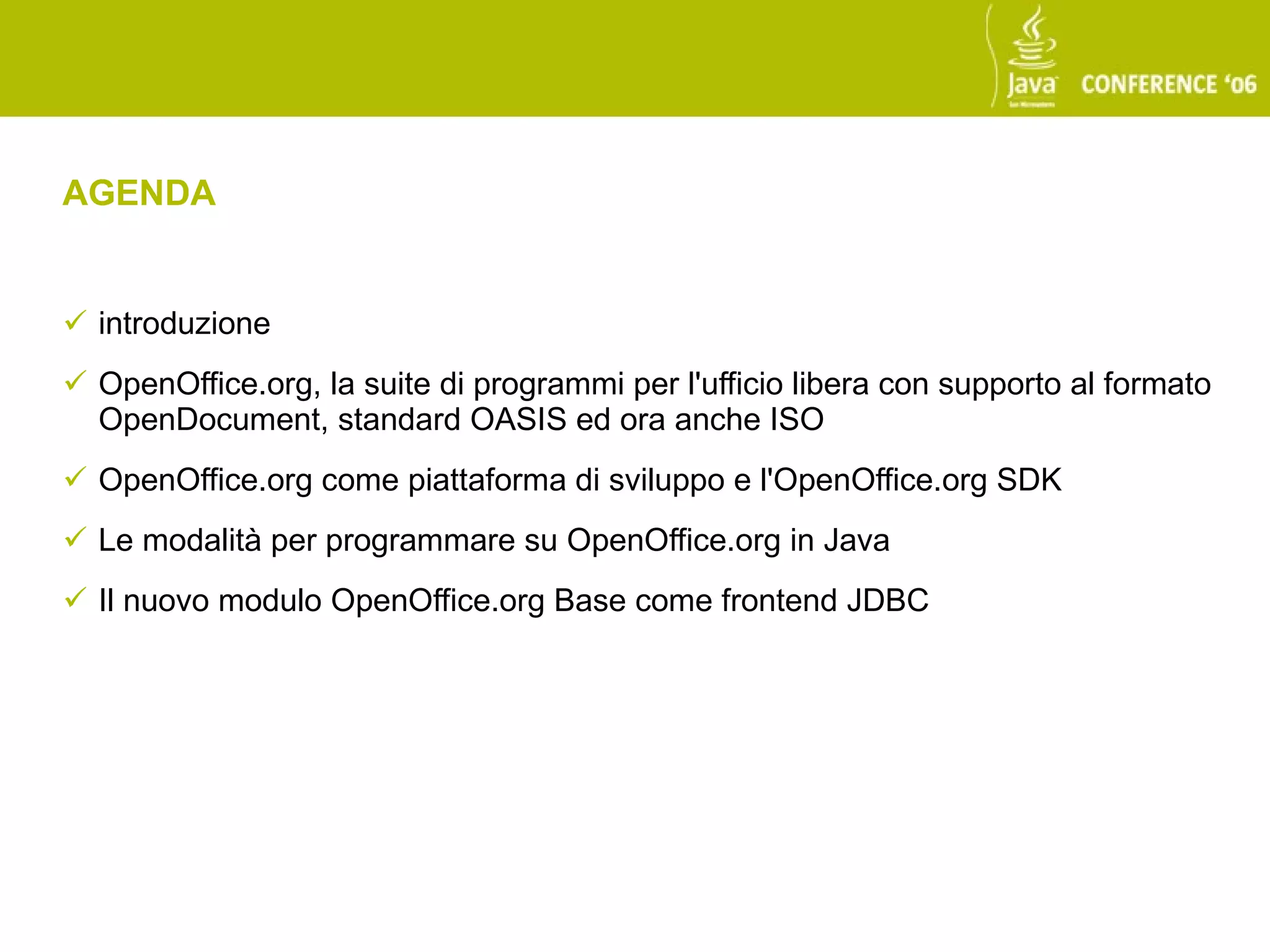

2. AGENDA
 introduzione
 OpenOffice.org, la suite di programmi per l'ufficio libera con supporto al formato
OpenDocument, standard OASIS ed ora anche ISO
 OpenOffice.org come piattaforma di sviluppo e l'OpenOffice.org SDK
 Le modalità per programmare su OpenOffice.org in Java
 Il nuovo modulo OpenOffice.org Base come frontend JDBC

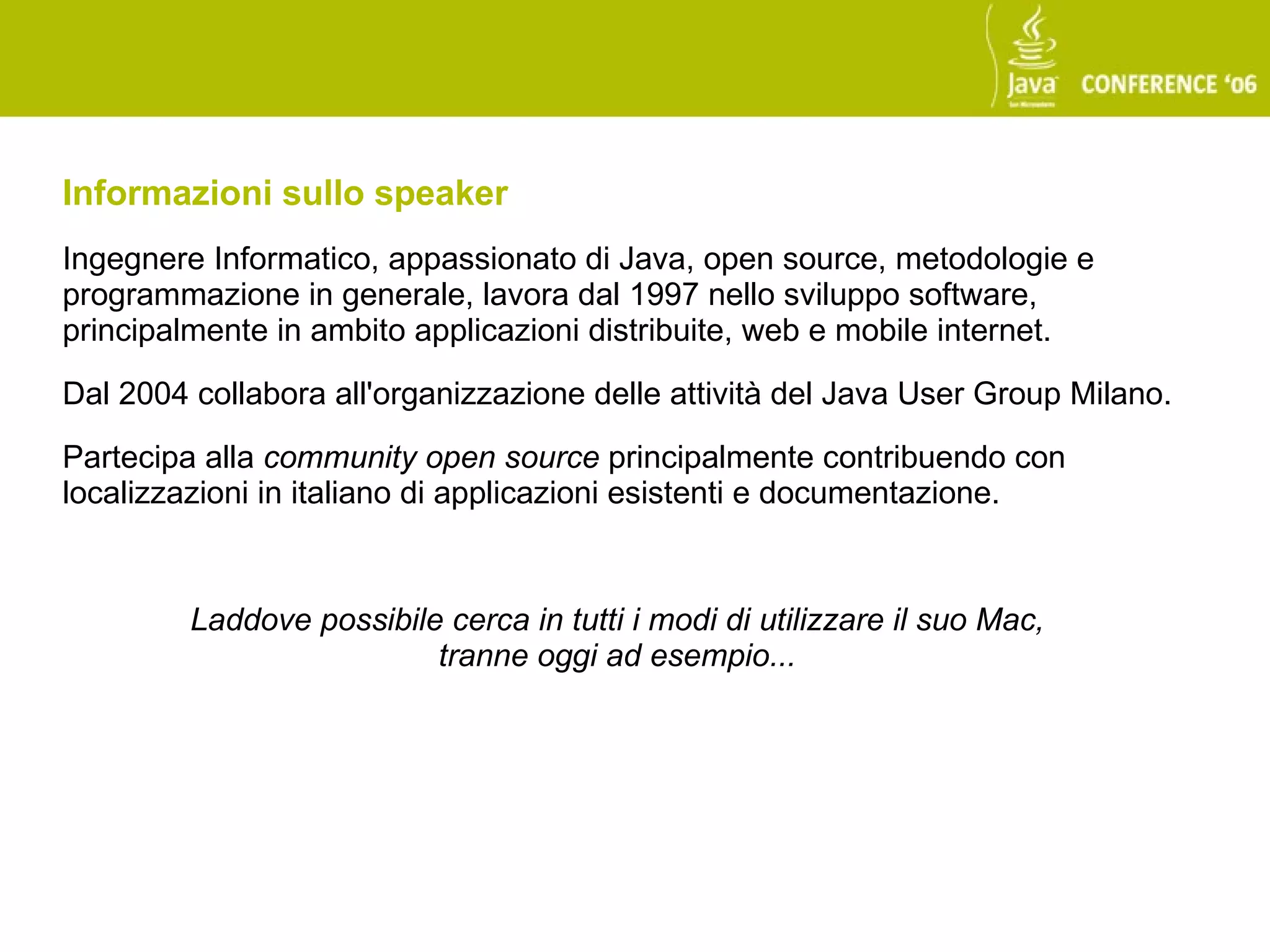

3. Informazioni sullo speaker
Ingegnere Informatico, appassionato di Java, open source, metodologie e
programmazione in generale, lavora dal 1997 nello sviluppo software,
principalmente in ambito applicazioni distribuite, web e mobile internet.
Dal 2004 collabora all'organizzazione delle attività del Java User Group Milano.
Partecipa alla community open source principalmente contribuendo con
localizzazioni in italiano di applicazioni esistenti e documentazione.
Laddove possibile cerca in tutti i modi di utilizzare il suo Mac,
tranne oggi ad esempio...

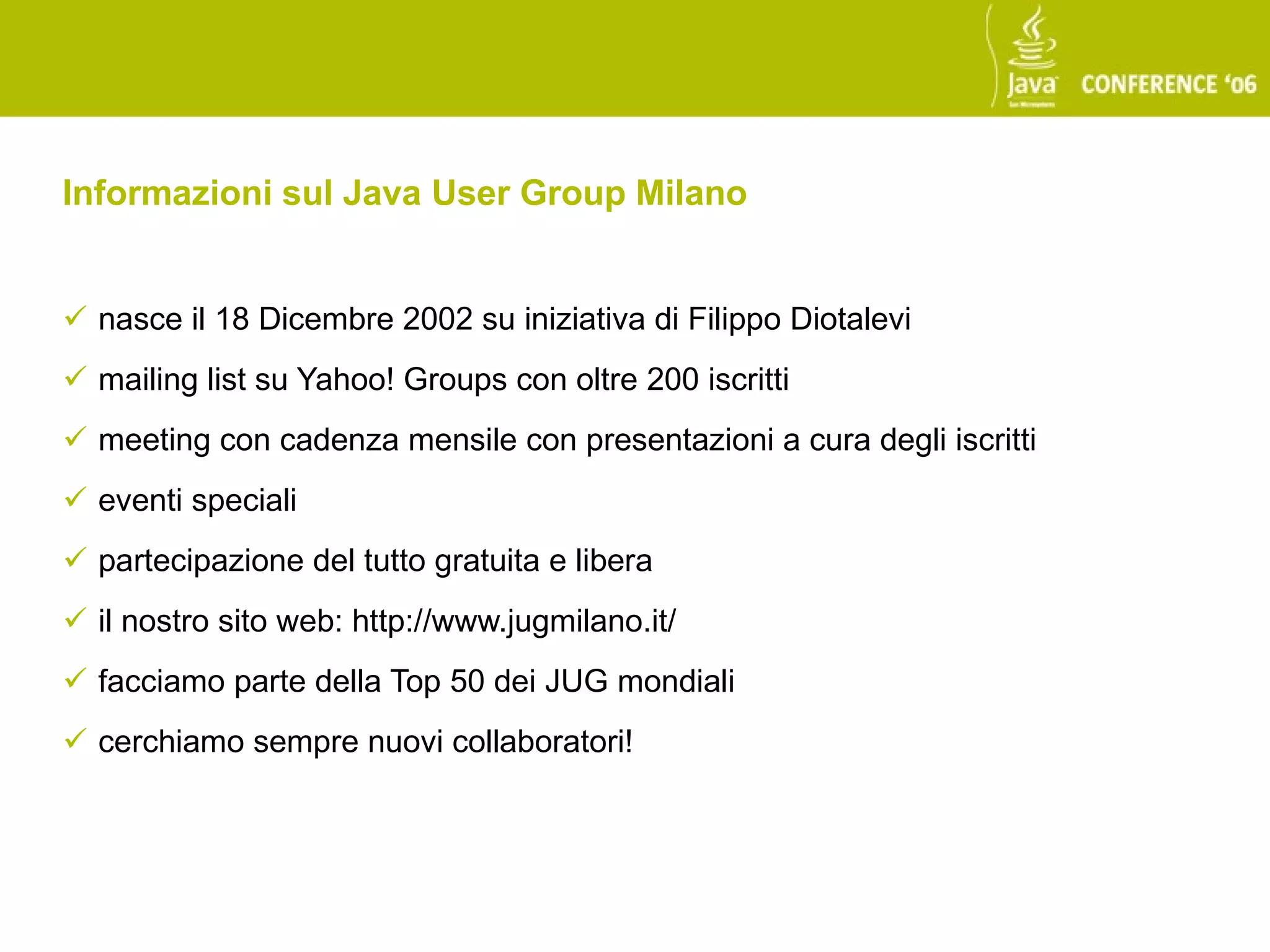

4. Informazioni sul Java User Group Milano
 nasce il 18 Dicembre 2002 su iniziativa di Filippo Diotalevi
 mailing list su Yahoo! Groups con oltre 200 iscritti
 meeting con cadenza mensile con presentazioni a cura degli iscritti
 eventi speciali
 partecipazione del tutto gratuita e libera
 il nostro sito web: http://www.jugmilano.it/
 facciamo parte della Top 50 dei JUG mondiali
 cerchiamo sempre nuovi collaboratori!

5. Sveglia!
Torino 7 Luglio
Cagliari 16 Settembre
Milano 28 Settembre
Pisa 14 Ottobre
Novara 18 Novembre
Palermo 24 Novembre
Roma 2 Dicembre
http://www.javaday.it

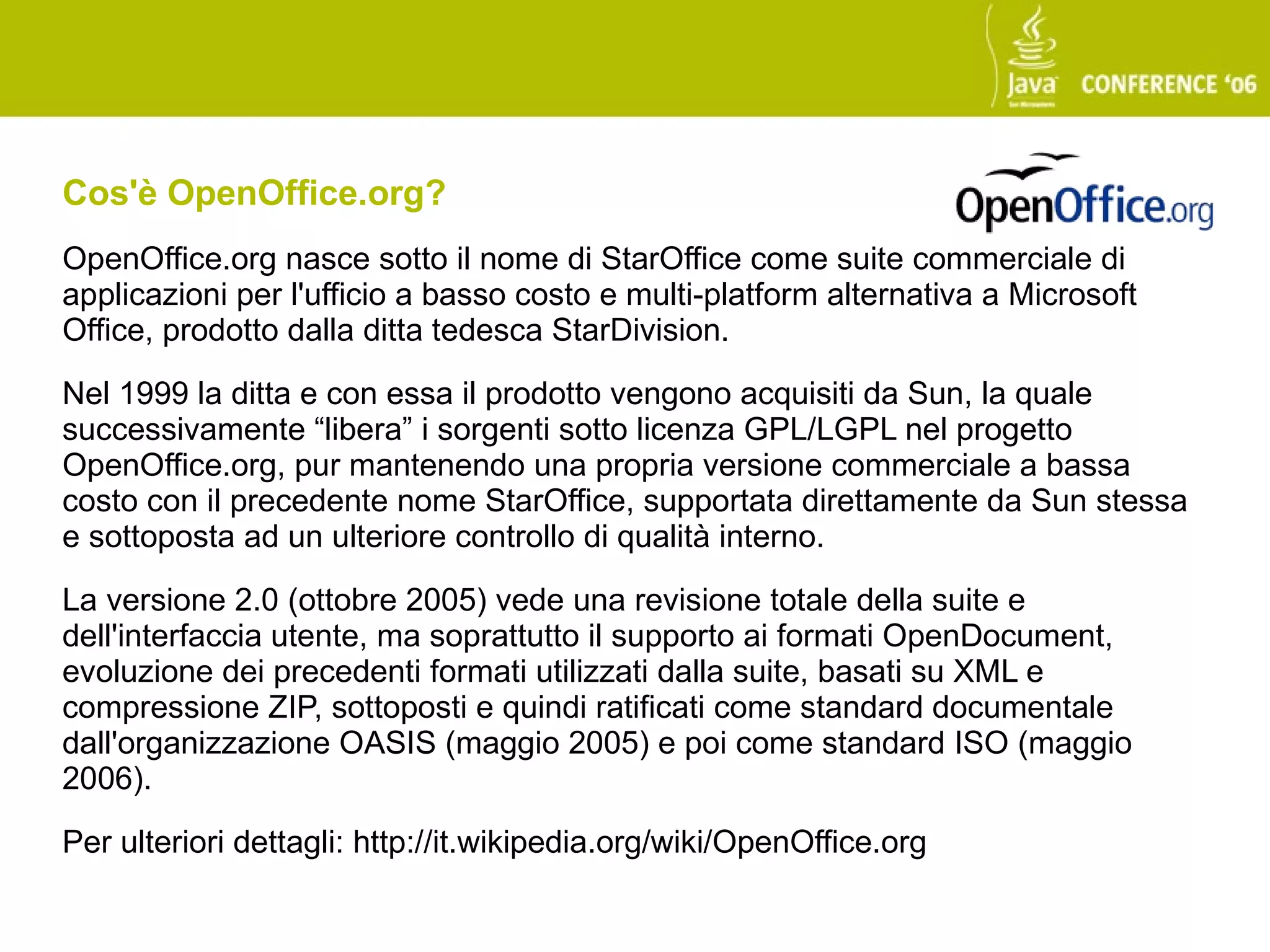

6. Cos'è OpenOffice.org?
OpenOffice.org nasce sotto il nome di StarOffice come suite commerciale di
applicazioni per l'ufficio a basso costo e multi-platform alternativa a Microsoft
Office, prodotto dalla ditta tedesca StarDivision.
Nel 1999 la ditta e con essa il prodotto vengono acquisiti da Sun, la quale
successivamente “libera” i sorgenti sotto licenza GPL/LGPL nel progetto
OpenOffice.org, pur mantenendo una propria versione commerciale a bassa
costo con il precedente nome StarOffice, supportata direttamente da Sun stessa
e sottoposta ad un ulteriore controllo di qualità interno.
La versione 2.0 (ottobre 2005) vede una revisione totale della suite e
dell'interfaccia utente, ma soprattutto il supporto ai formati OpenDocument,
evoluzione dei precedenti formati utilizzati dalla suite, basati su XML e
compressione ZIP, sottoposti e quindi ratificati come standard documentale
dall'organizzazione OASIS (maggio 2005) e poi come standard ISO (maggio
2006).
Per ulteriori dettagli: http://it.wikipedia.org/wiki/OpenOffice.org

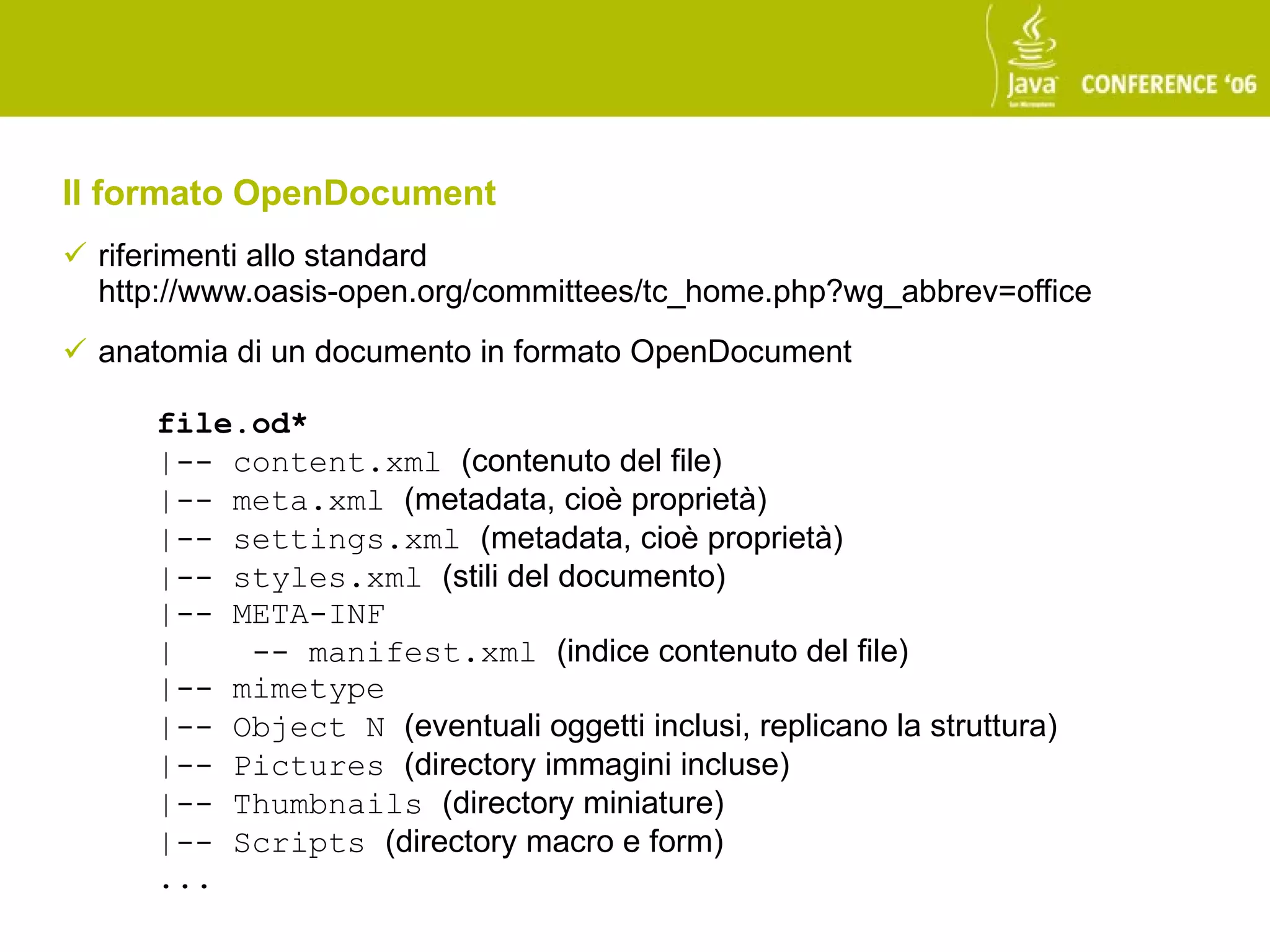

7. Il formato OpenDocument
 riferimenti allo standard
http://www.oasis-open.org/committees/tc_home.php?wg_abbrev=office
 anatomia di un documento in formato OpenDocument
file.od*
|-- content.xml (contenuto del file)
|-- meta.xml (metadata, cioè proprietà)
|-- settings.xml (metadata, cioè proprietà)
|-- styles.xml (stili del documento)
|-- META-INF
| -- manifest.xml (indice contenuto del file)
|-- mimetype
|-- Object N (eventuali oggetti inclusi, replicano la struttura)
|-- Pictures (directory immagini incluse)
|-- Thumbnails (directory miniature)
|-- Scripts (directory macro e form)
...

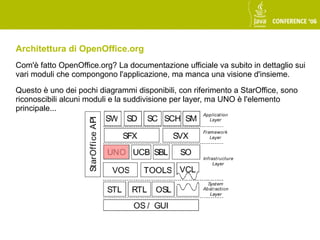

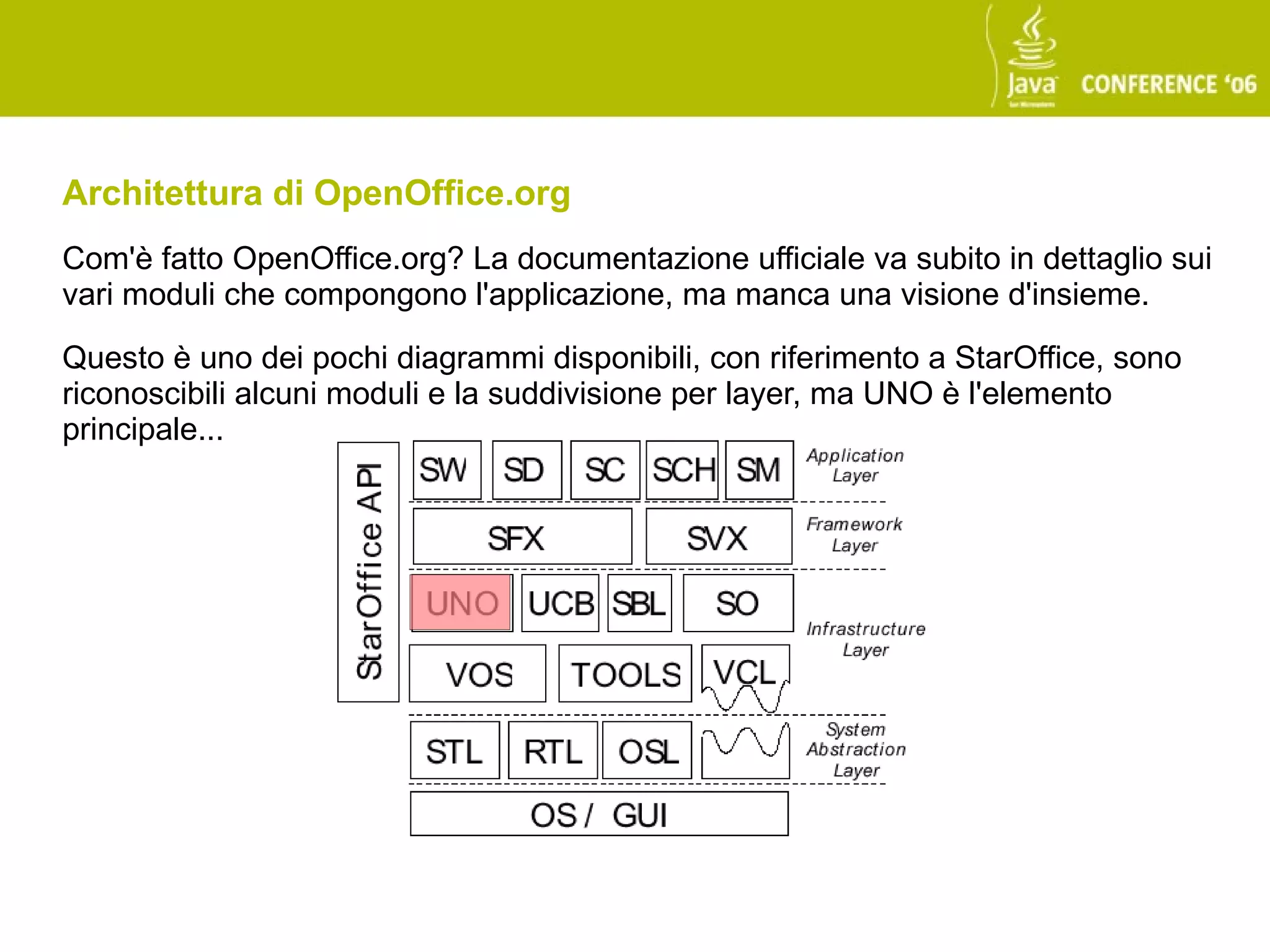

8. Architettura di OpenOffice.org
Com'è fatto OpenOffice.org? La documentazione ufficiale va subito in dettaglio sui
vari moduli che compongono l'applicazione, ma manca una visione d'insieme.
Questo è uno dei pochi diagrammi disponibili, con riferimento a StarOffice, sono
riconoscibili alcuni moduli e la suddivisione per layer, ma UNO è l'elemento
principale...

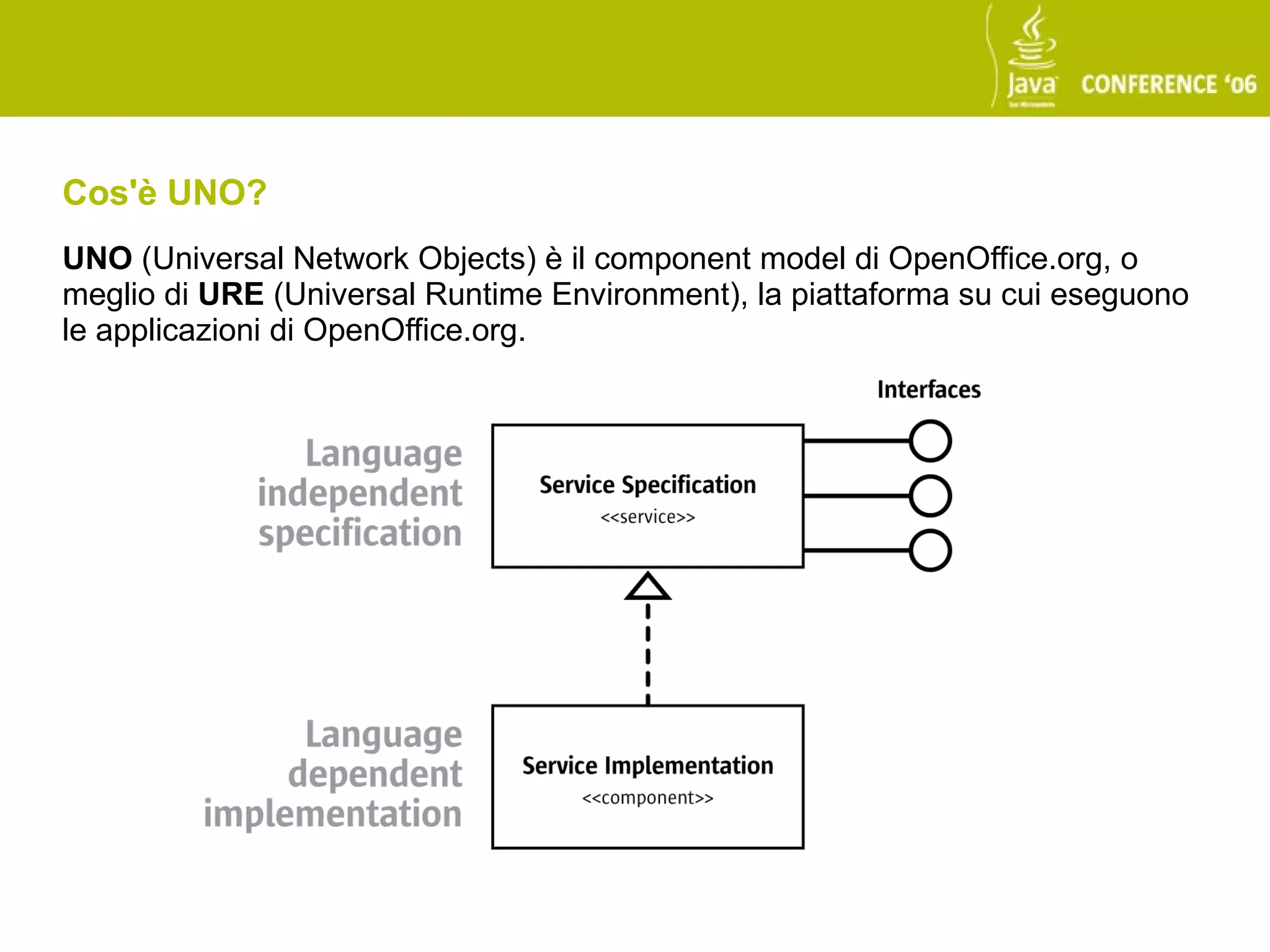

9. Cos'è UNO?
UNO (Universal Network Objects) è il component model di OpenOffice.org, o
meglio di URE (Universal Runtime Environment), la piattaforma su cui eseguono
le applicazioni di OpenOffice.org.

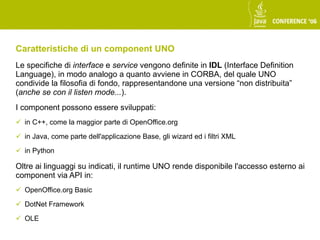

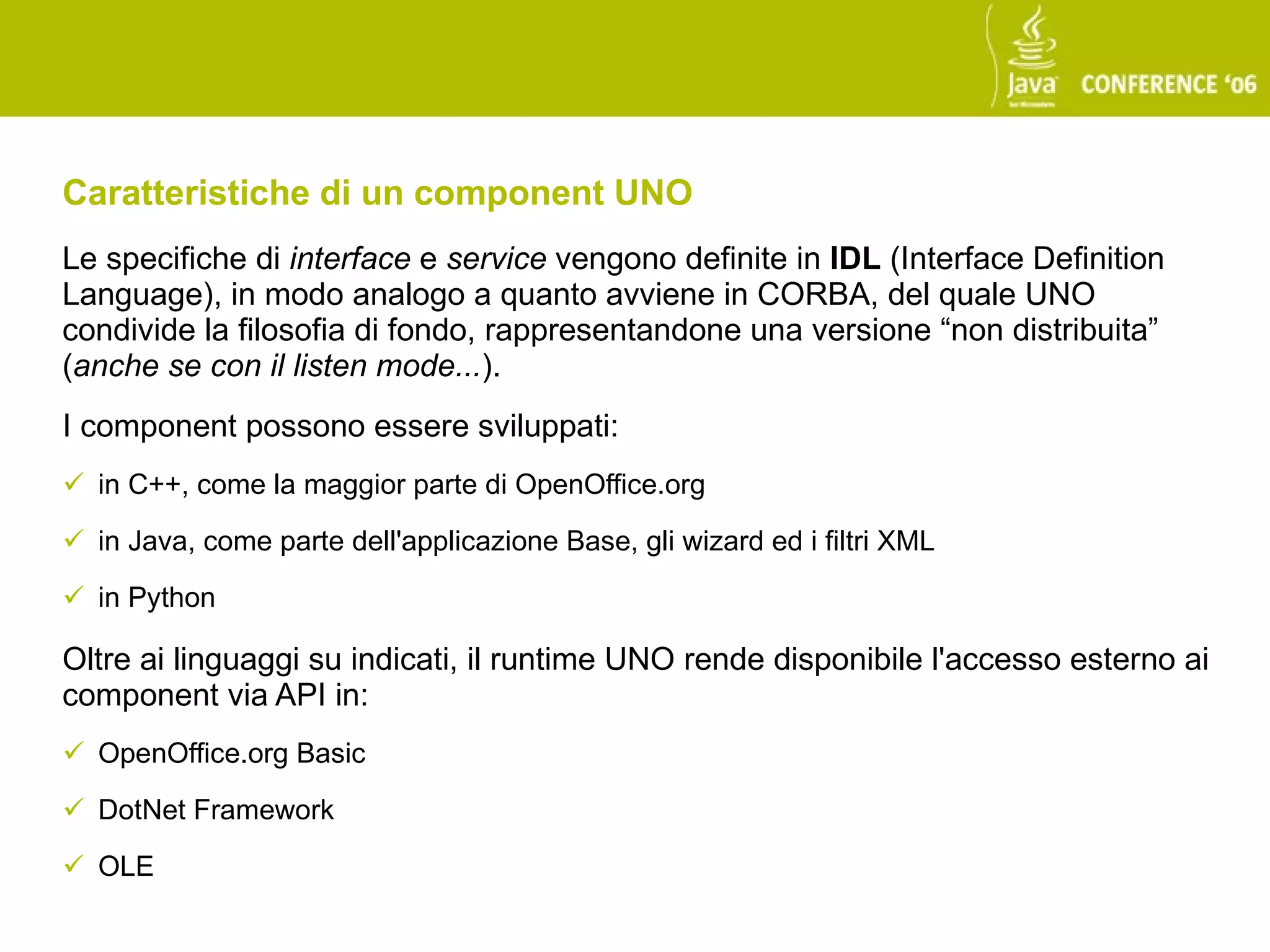

10. Caratteristiche di un component UNO
Le specifiche di interface e service vengono definite in IDL (Interface Definition
Language), in modo analogo a quanto avviene in CORBA, del quale UNO
condivide la filosofia di fondo, rappresentandone una versione “non distribuita”
(anche se con il listen mode...).
I component possono essere sviluppati:
 in C++, come la maggior parte di OpenOffice.org
 in Java, come parte dell'applicazione Base, gli wizard ed i filtri XML
 in Python
Oltre ai linguaggi su indicati, il runtime UNO rende disponibile l'accesso esterno ai
component via API in:
 OpenOffice.org Basic
 DotNet Framework
 OLE

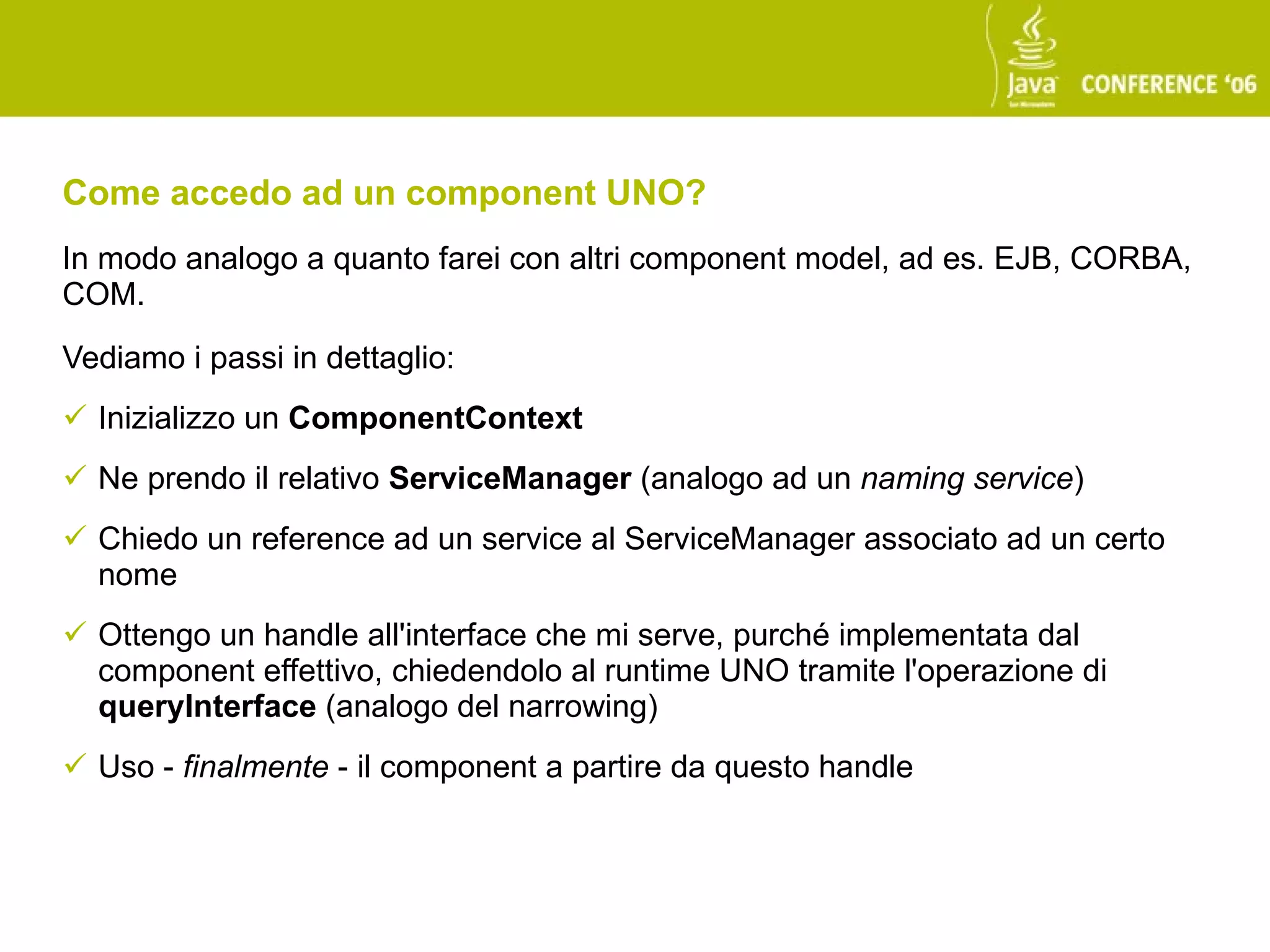

11. Come accedo ad un component UNO?
In modo analogo a quanto farei con altri component model, ad es. EJB, CORBA,
COM.
Vediamo i passi in dettaglio:
 Inizializzo un ComponentContext
 Ne prendo il relativo ServiceManager (analogo ad un naming service)
 Chiedo un reference ad un service al ServiceManager associato ad un certo
nome
 Ottengo un handle all'interface che mi serve, purché implementata dal
component effettivo, chiedendolo al runtime UNO tramite l'operazione di
queryInterface (analogo del narrowing)
 Uso - finalmente - il component a partire da questo handle

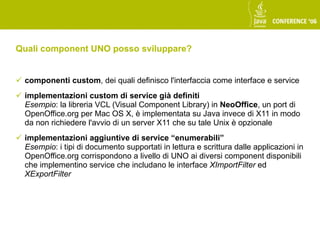

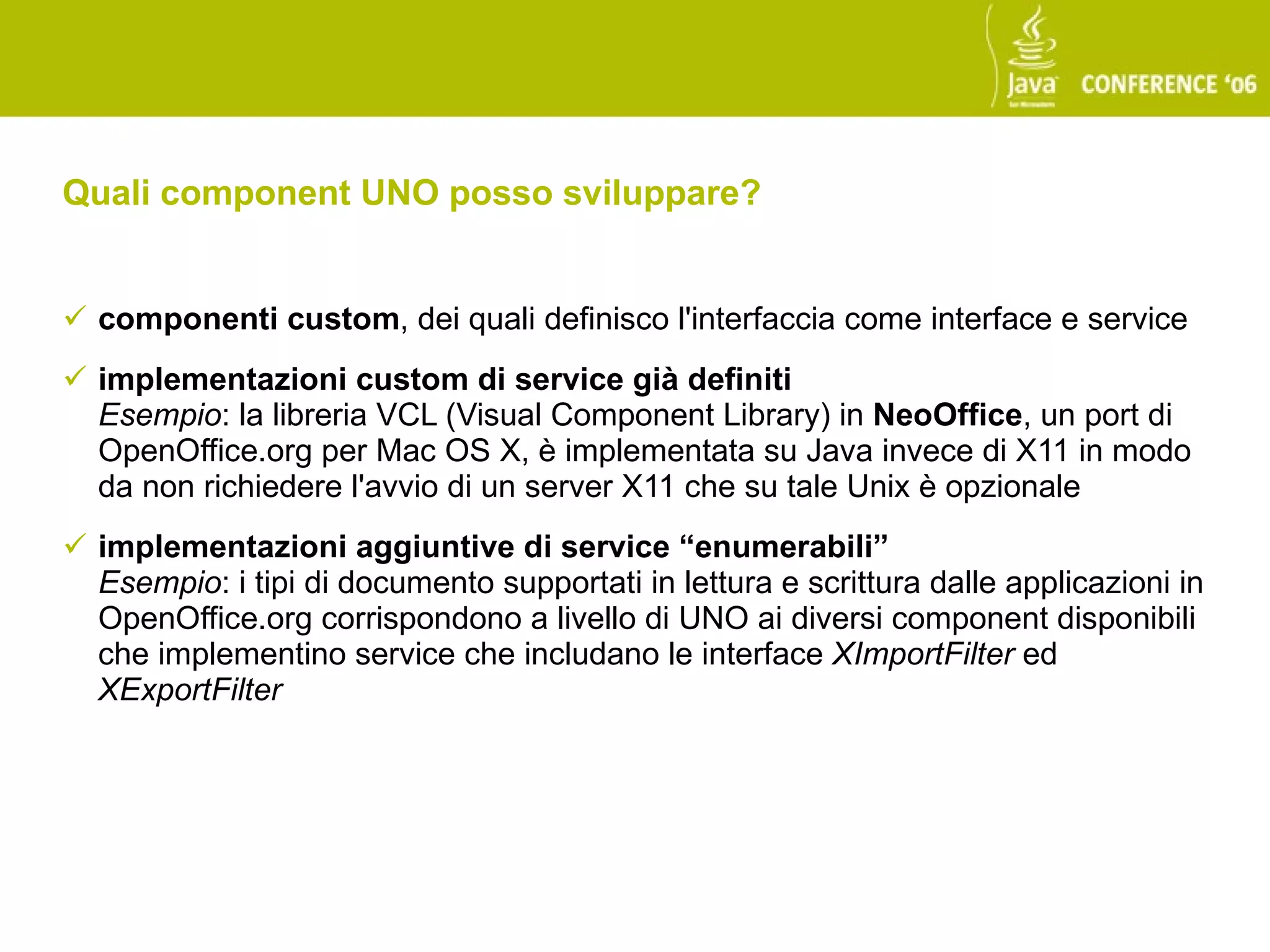

12. Quali component UNO posso sviluppare?
 componenti custom, dei quali definisco l'interfaccia come interface e service
 implementazioni custom di service già definiti
Esempio: la libreria VCL (Visual Component Library) in NeoOffice, un port di
OpenOffice.org per Mac OS X, è implementata su Java invece di X11 in modo
da non richiedere l'avvio di un server X11 che su tale Unix è opzionale
 implementazioni aggiuntive di service “enumerabili”
Esempio: i tipi di documento supportati in lettura e scrittura dalle applicazioni in
OpenOffice.org corrispondono a livello di UNO ai diversi component disponibili
che implementino service che includano le interface XImportFilter ed
XExportFilter

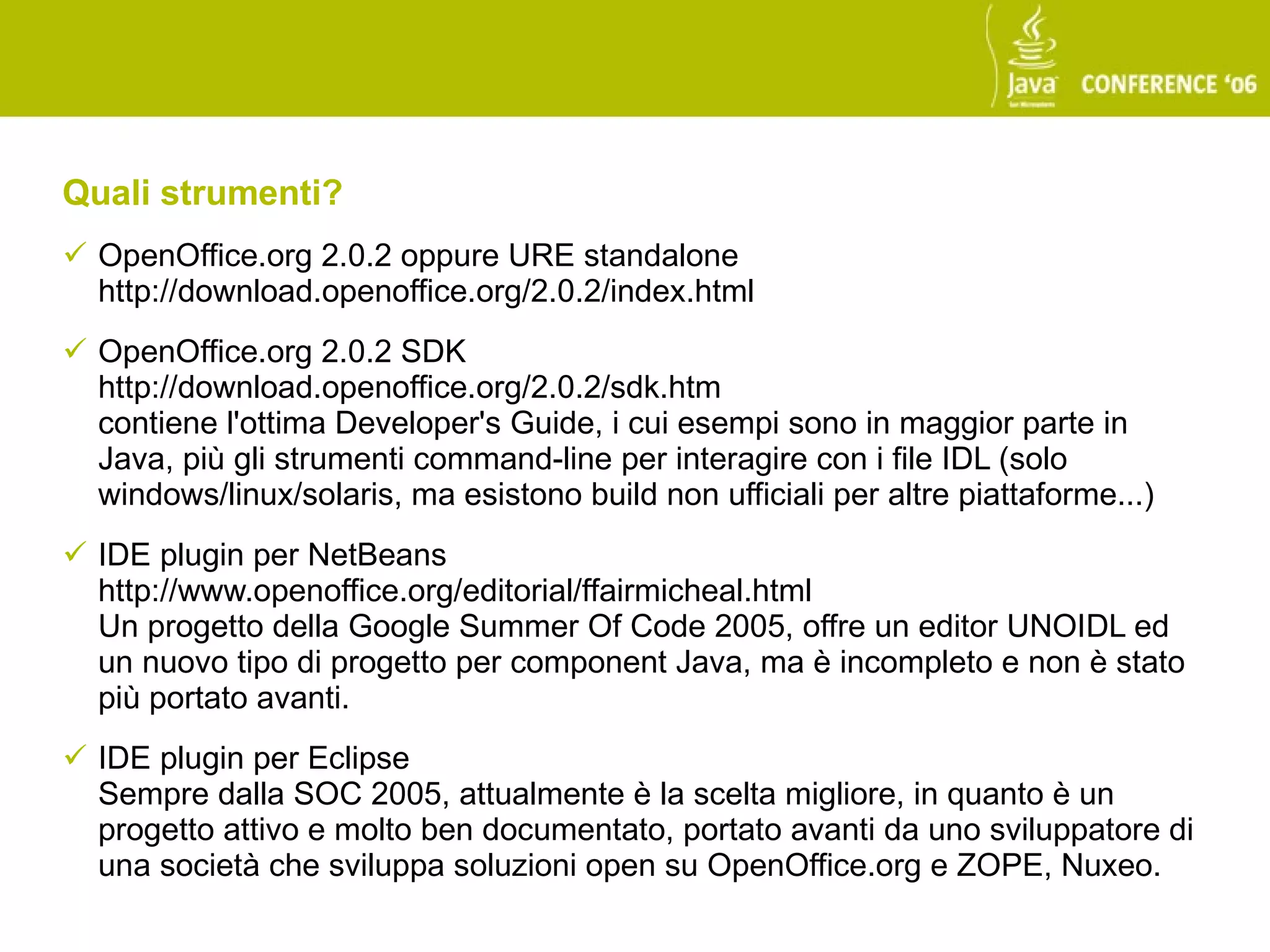

13. Quali strumenti?
 OpenOffice.org 2.0.2 oppure URE standalone
http://download.openoffice.org/2.0.2/index.html
 OpenOffice.org 2.0.2 SDK
http://download.openoffice.org/2.0.2/sdk.htm
contiene l'ottima Developer's Guide, i cui esempi sono in maggior parte in
Java, più gli strumenti command-line per interagire con i file IDL (solo
windows/linux/solaris, ma esistono build non ufficiali per altre piattaforme...)
 IDE plugin per NetBeans
http://www.openoffice.org/editorial/ffairmicheal.html
Un progetto della Google Summer Of Code 2005, offre un editor UNOIDL ed
un nuovo tipo di progetto per component Java, ma è incompleto e non è stato
più portato avanti.
 IDE plugin per Eclipse
Sempre dalla SOC 2005, attualmente è la scelta migliore, in quanto è un
progetto attivo e molto ben documentato, portato avanti da uno sviluppatore di
una società che sviluppa soluzioni open su OpenOffice.org e ZOPE, Nuxeo.

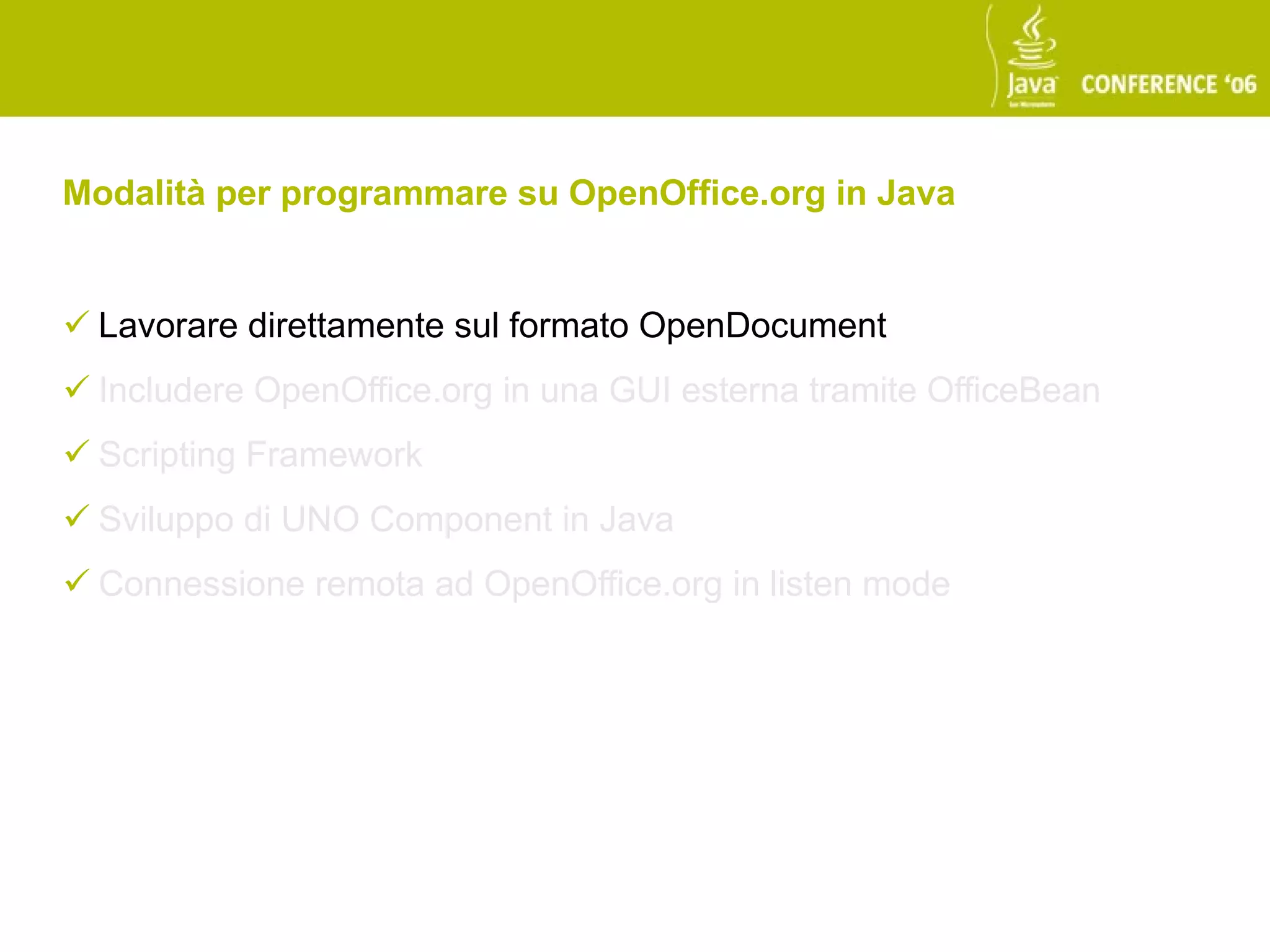

14. Modalità per programmare su OpenOffice.org in Java
 Lavorare direttamente sul formato OpenDocument
 Includere OpenOffice.org in una GUI esterna tramite OfficeBean
 Scripting Framework
 Sviluppo di UNO Component in Java
 Connessione remota ad OpenOffice.org in listen mode

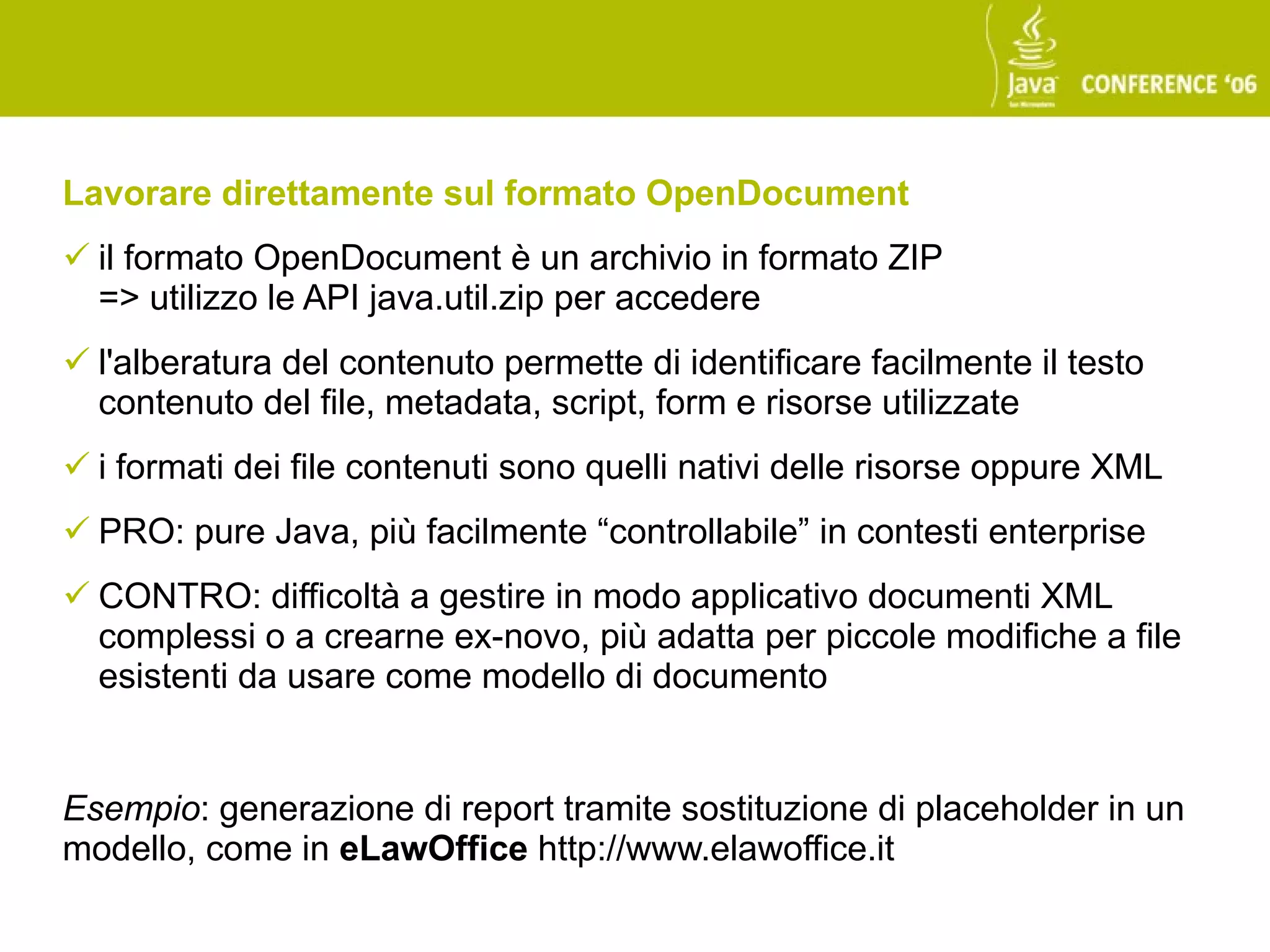

15. Lavorare direttamente sul formato OpenDocument
 il formato OpenDocument è un archivio in formato ZIP
=> utilizzo le API java.util.zip per accedere
 l'alberatura del contenuto permette di identificare facilmente il testo
contenuto del file, metadata, script, form e risorse utilizzate
 i formati dei file contenuti sono quelli nativi delle risorse oppure XML
 PRO: pure Java, più facilmente “controllabile” in contesti enterprise
 CONTRO: difficoltà a gestire in modo applicativo documenti XML
complessi o a crearne ex-novo, più adatta per piccole modifiche a file
esistenti da usare come modello di documento
Esempio: generazione di report tramite sostituzione di placeholder in un
modello, come in eLawOffice http://www.elawoffice.it

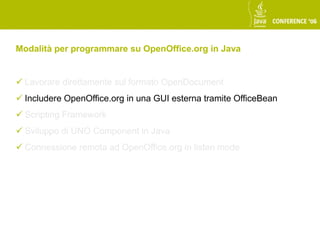

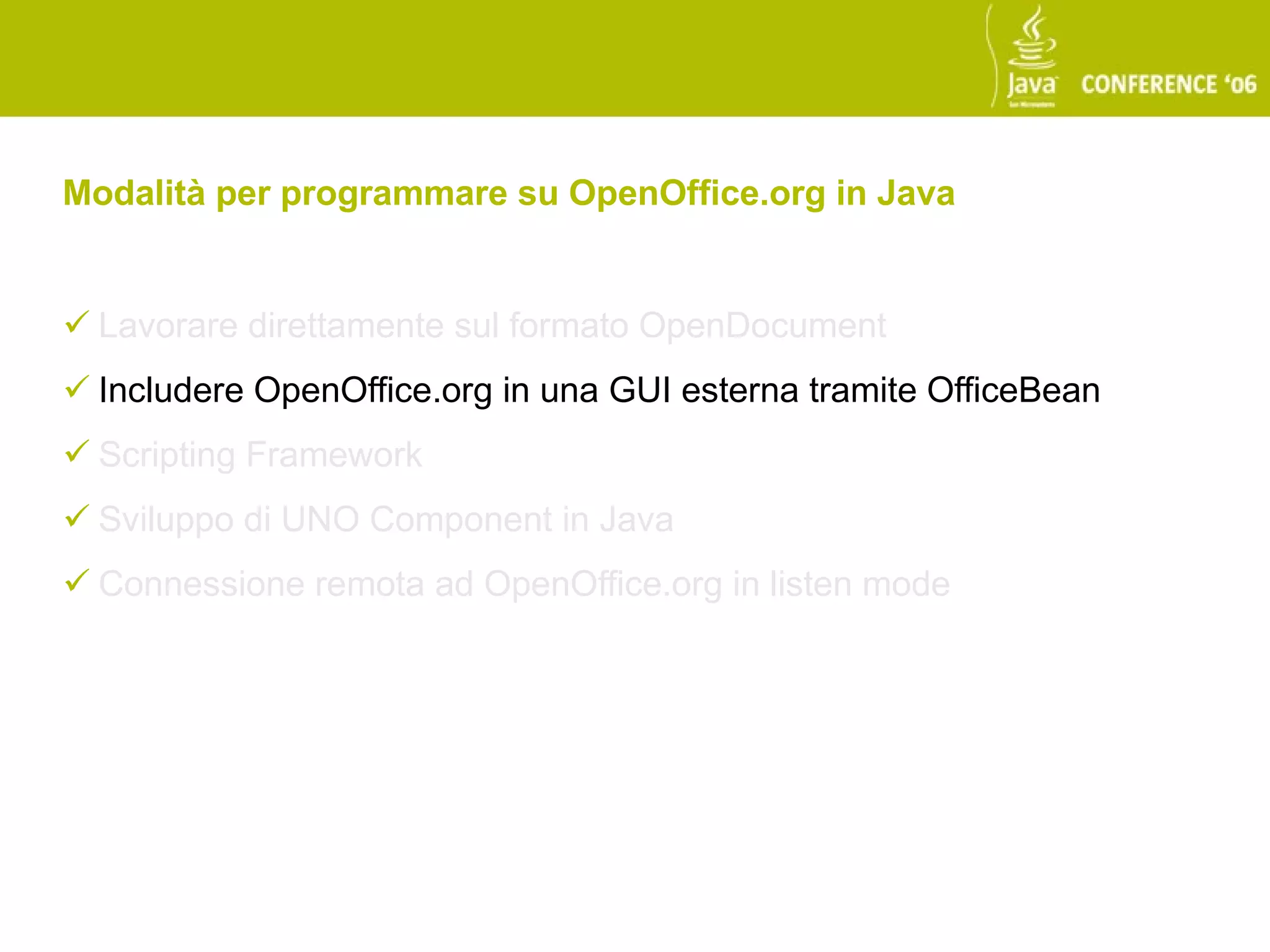

16. Modalità per programmare su OpenOffice.org in Java
 Lavorare direttamente sul formato OpenDocument
 Includere OpenOffice.org in una GUI esterna tramite OfficeBean
 Scripting Framework
 Sviluppo di UNO Component in Java
 Connessione remota ad OpenOffice.org in listen mode

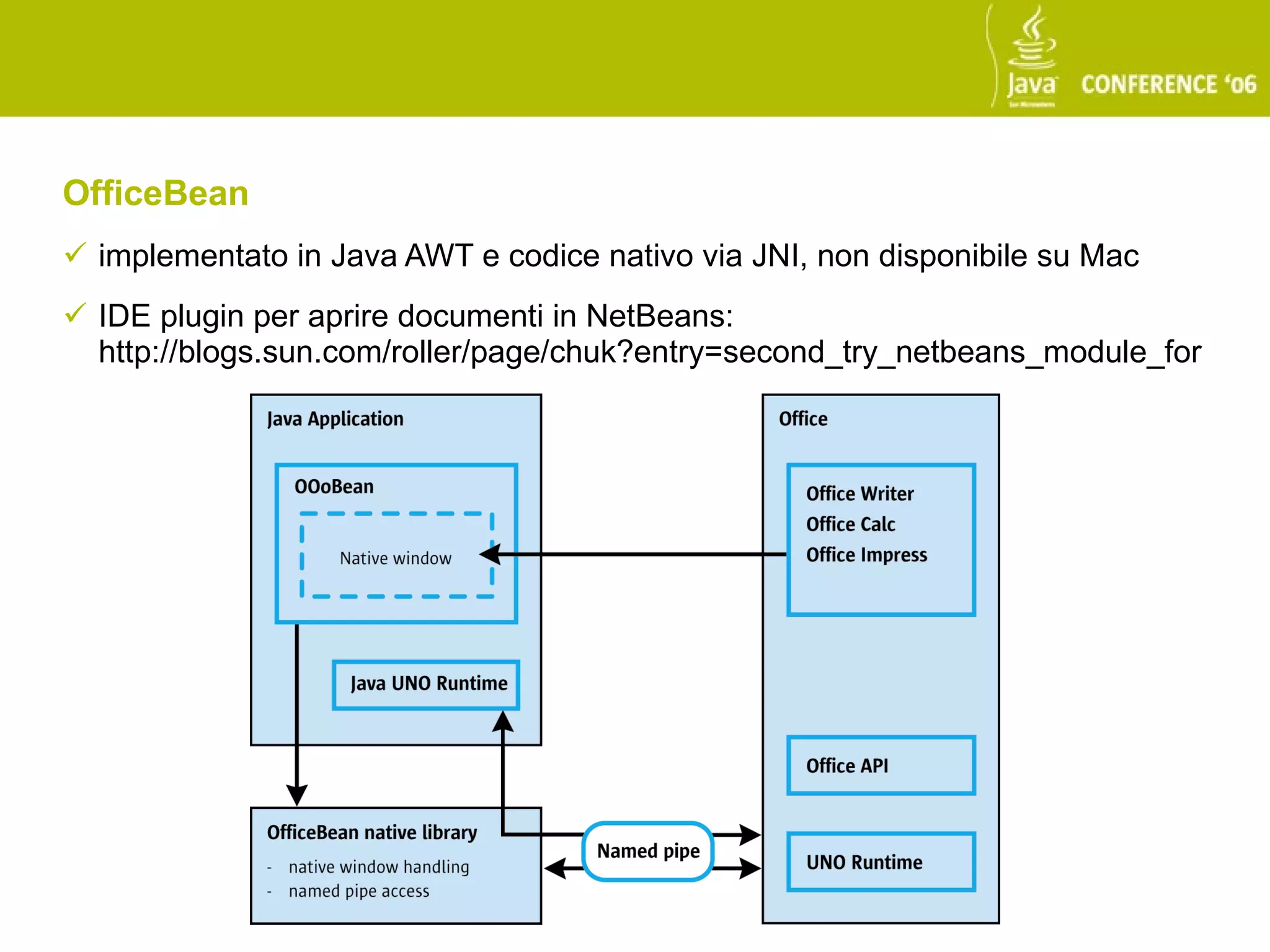

17. OfficeBean
 implementato in Java AWT e codice nativo via JNI, non disponibile su Mac
 IDE plugin per aprire documenti in NetBeans:
http://blogs.sun.com/roller/page/chuk?entry=second_try_netbeans_module_for

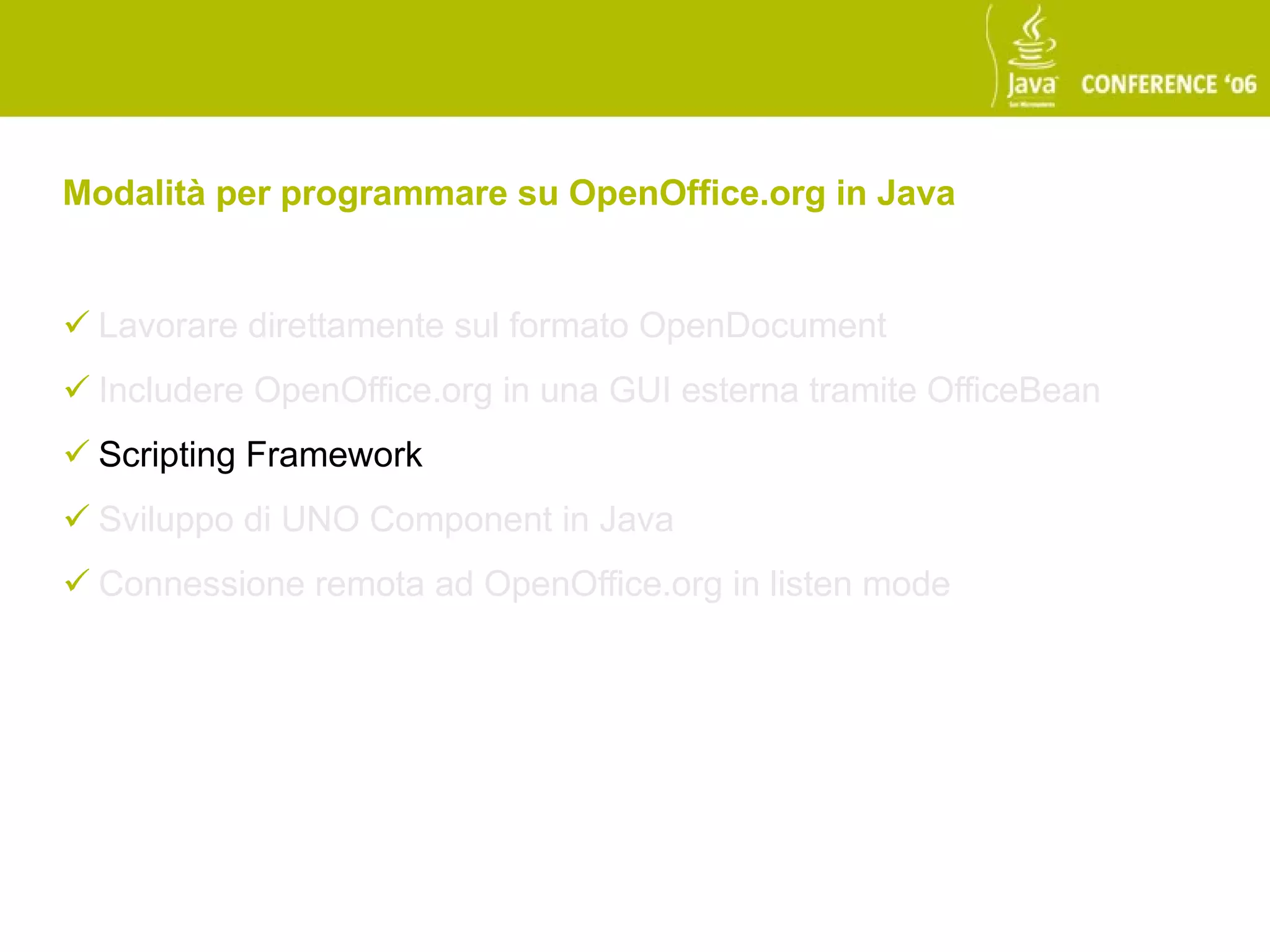

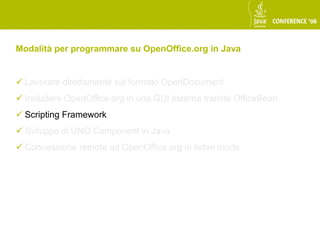

18. Modalità per programmare su OpenOffice.org in Java
 Lavorare direttamente sul formato OpenDocument
 Includere OpenOffice.org in una GUI esterna tramite OfficeBean
 Scripting Framework
 Sviluppo di UNO Component in Java
 Connessione remota ad OpenOffice.org in listen mode

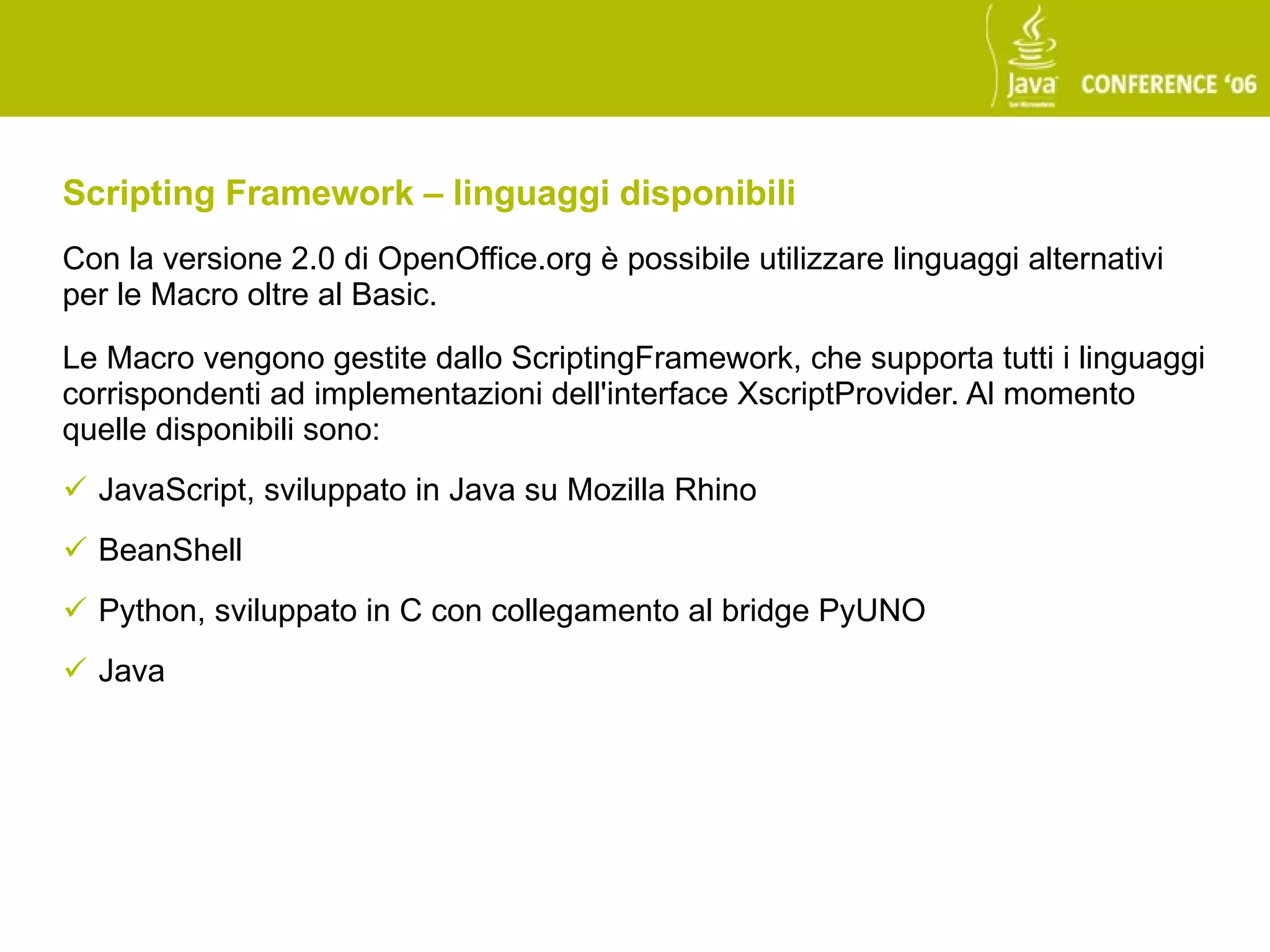

19. Scripting Framework – linguaggi disponibili
Con la versione 2.0 di OpenOffice.org è possibile utilizzare linguaggi alternativi
per le Macro oltre al Basic.
Le Macro vengono gestite dallo ScriptingFramework, che supporta tutti i linguaggi
corrispondenti ad implementazioni dell'interface XscriptProvider. Al momento
quelle disponibili sono:
 JavaScript, sviluppato in Java su Mozilla Rhino
 BeanShell
 Python, sviluppato in C con collegamento al bridge PyUNO
 Java

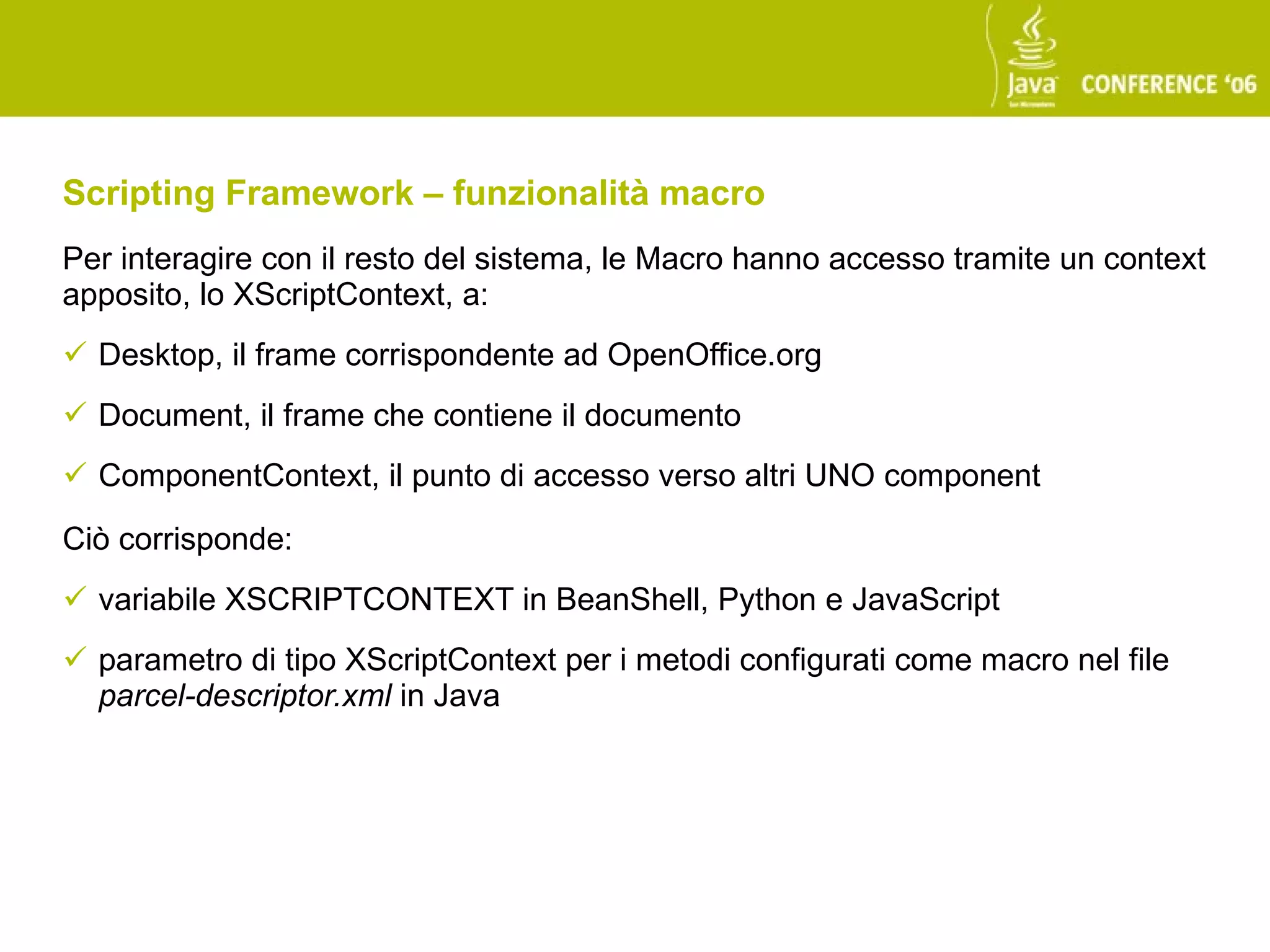

20. Scripting Framework – funzionalità macro
Per interagire con il resto del sistema, le Macro hanno accesso tramite un context
apposito, lo XScriptContext, a:
 Desktop, il frame corrispondente ad OpenOffice.org
 Document, il frame che contiene il documento
 ComponentContext, il punto di accesso verso altri UNO component
Ciò corrisponde:
 variabile XSCRIPTCONTEXT in BeanShell, Python e JavaScript
 parametro di tipo XScriptContext per i metodi configurati come macro nel file
parcel-descriptor.xml in Java

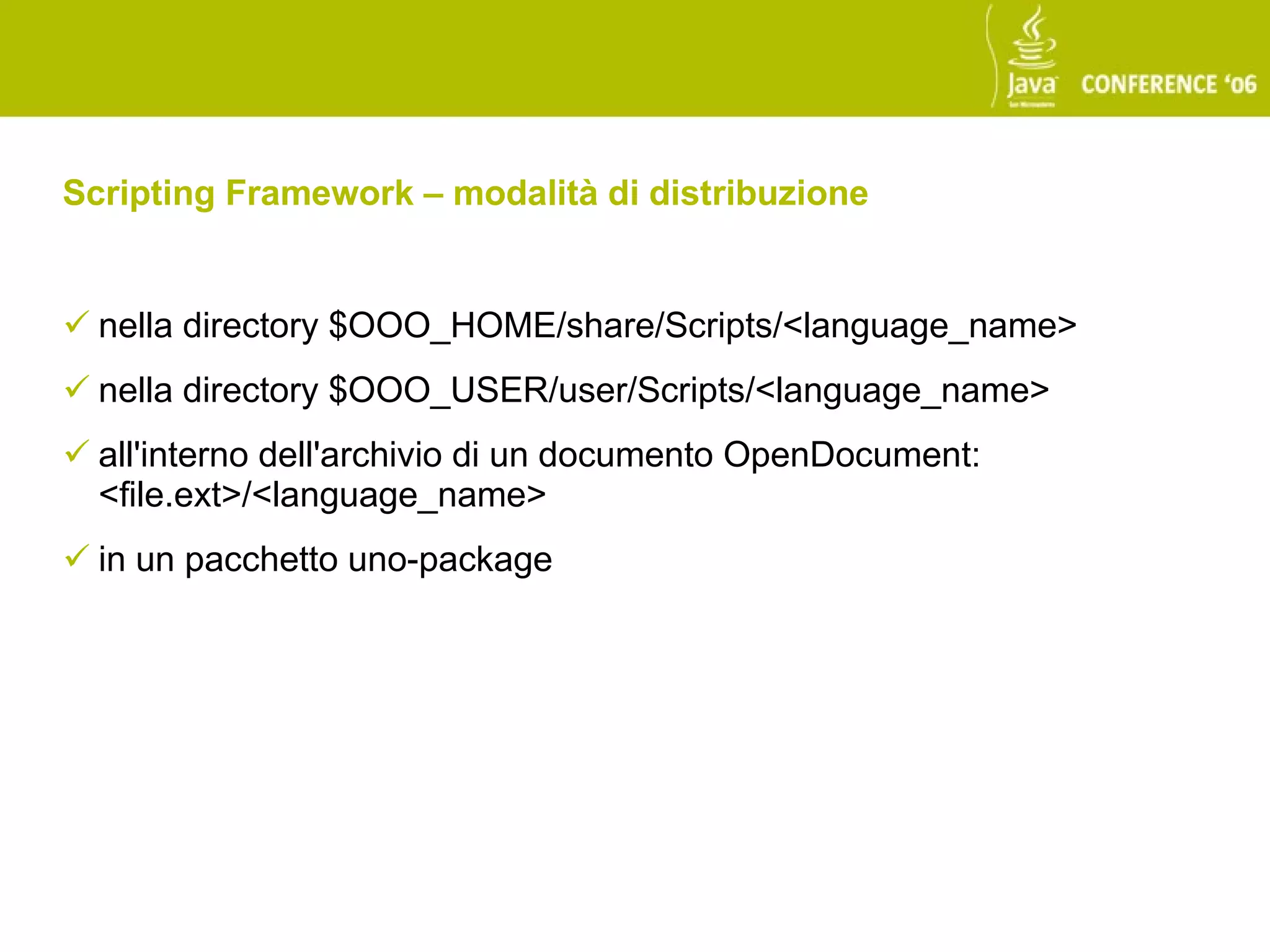

21. Scripting Framework – modalità di distribuzione
 nella directory $OOO_HOME/share/Scripts/<language_name>
 nella directory $OOO_USER/user/Scripts/<language_name>
 all'interno dell'archivio di un documento OpenDocument:
<file.ext>/<language_name>
 in un pacchetto uno-package

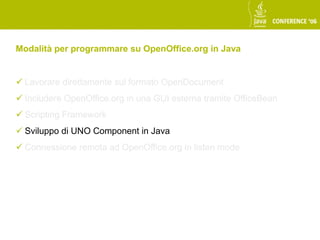

22. Modalità per programmare su OpenOffice.org in Java
 Lavorare direttamente sul formato OpenDocument
 Includere OpenOffice.org in una GUI esterna tramite OfficeBean
 Scripting Framework
 Sviluppo di UNO Component in Java
 Connessione remota ad OpenOffice.org in listen mode

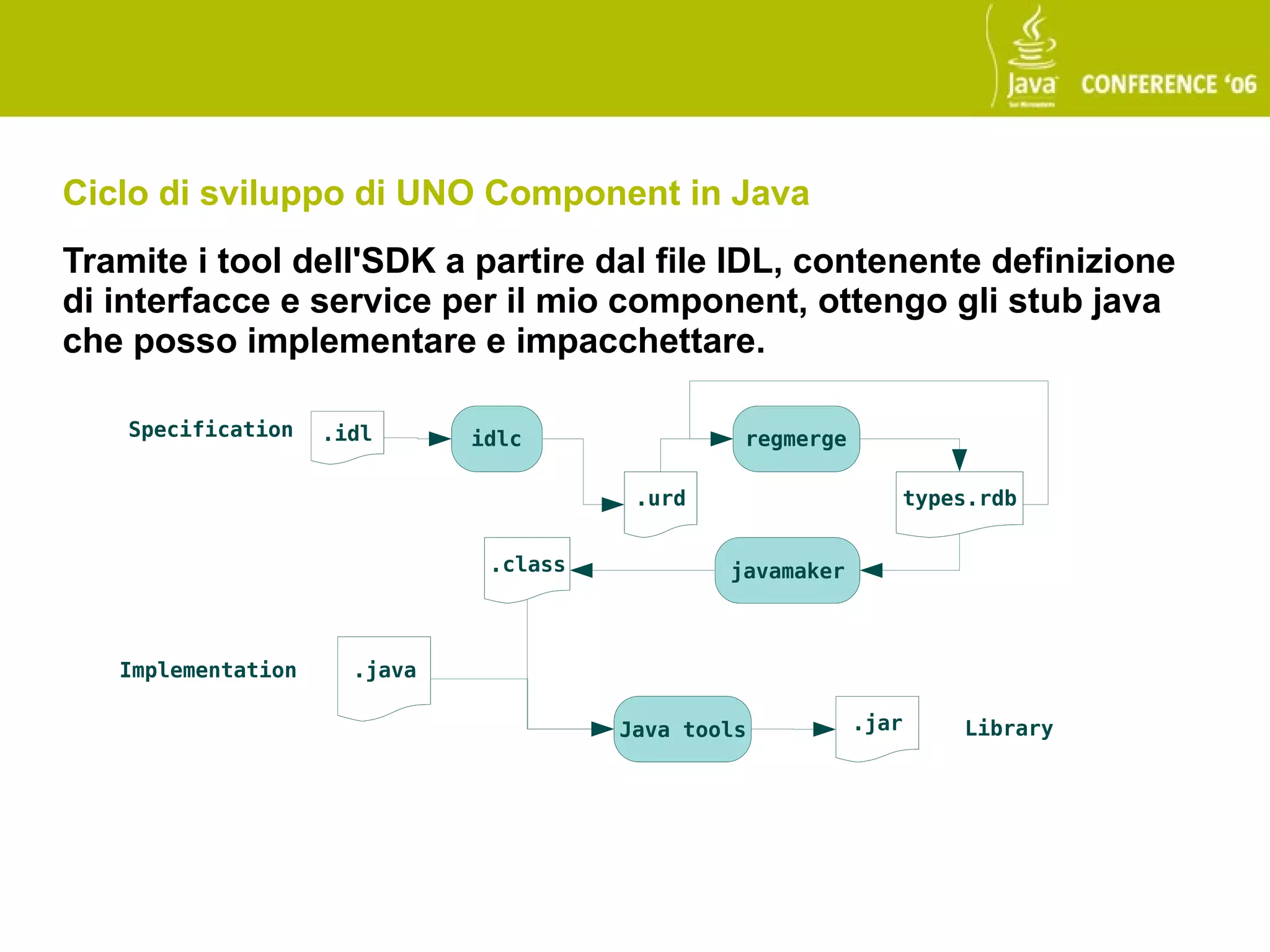

23. Ciclo di sviluppo di UNO Component in Java
Tramite i tool dell'SDK a partire dal file IDL, contenente definizione
di interfacce e service per il mio component, ottengo gli stub java
che posso implementare e impacchettare.
Specification .idl idlc regmerge
.urd types.rdb
.class javamaker
Implementation .java
Java tools .jar Library

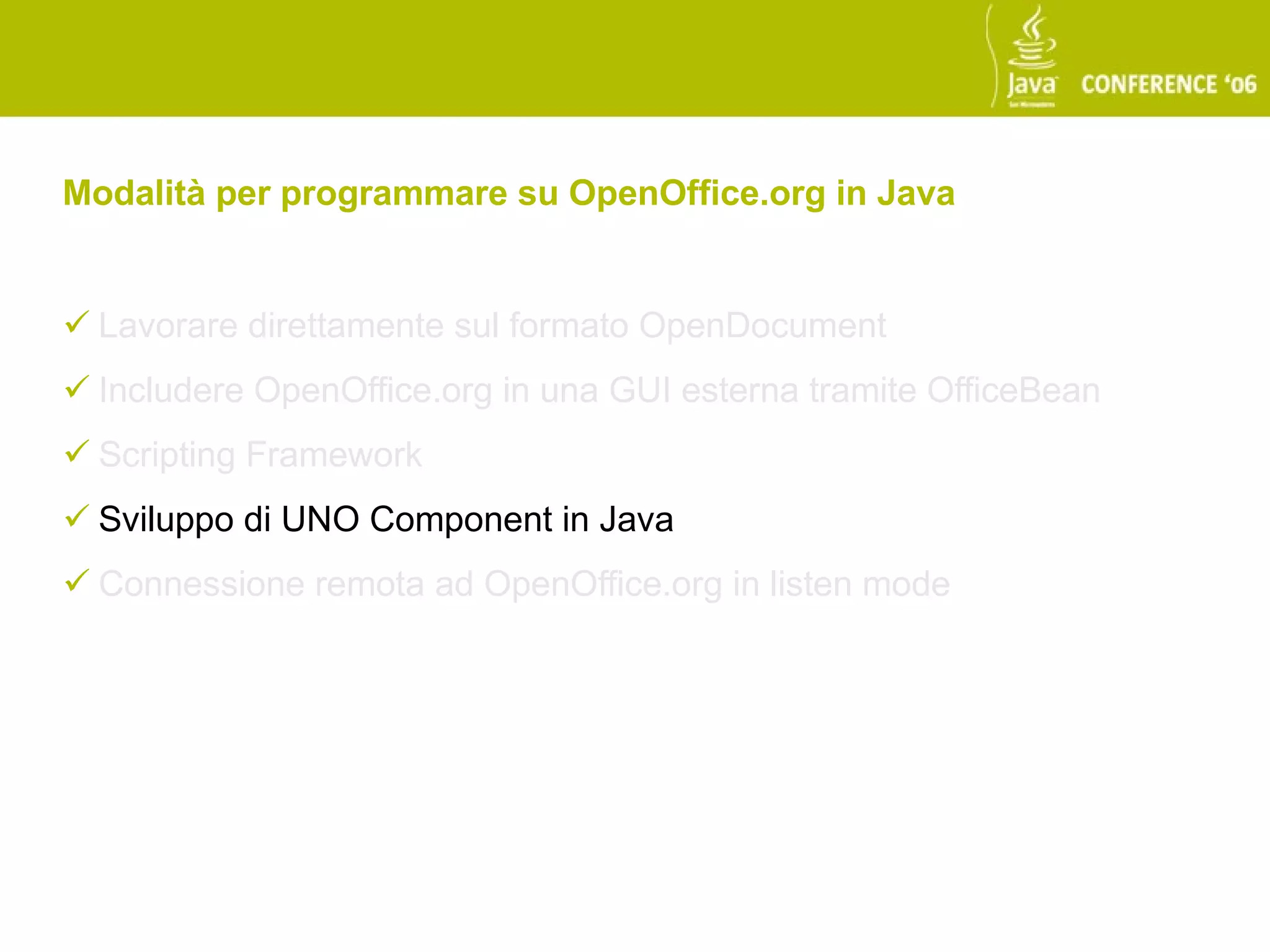

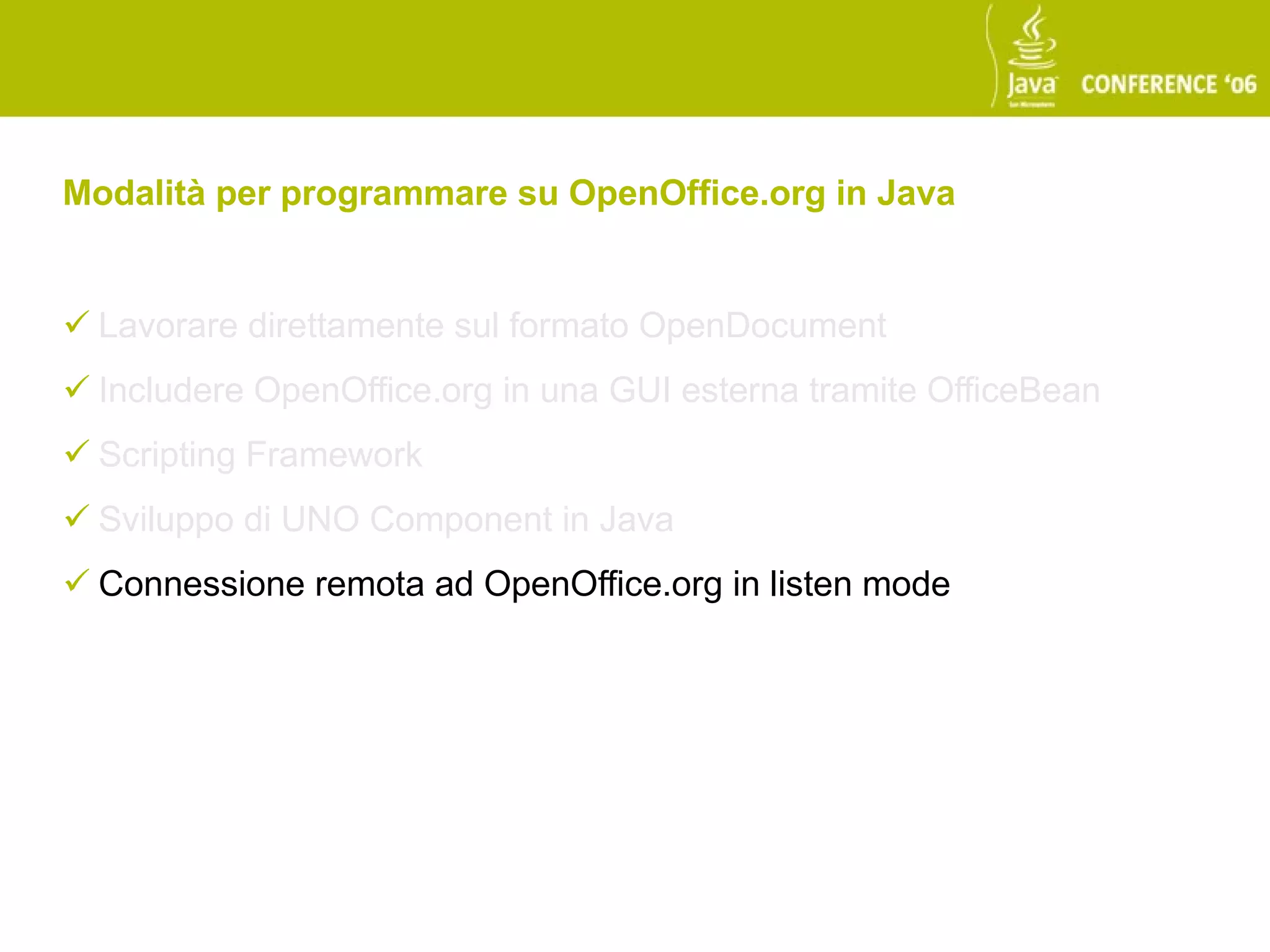

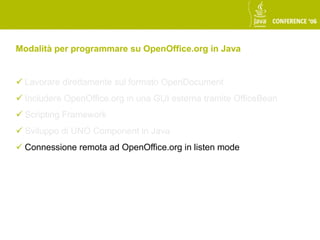

24. Modalità per programmare su OpenOffice.org in Java
 Lavorare direttamente sul formato OpenDocument
 Includere OpenOffice.org in una GUI esterna tramite OfficeBean
 Scripting Framework
 Sviluppo di UNO Component in Java
 Connessione remota ad OpenOffice.org in listen mode

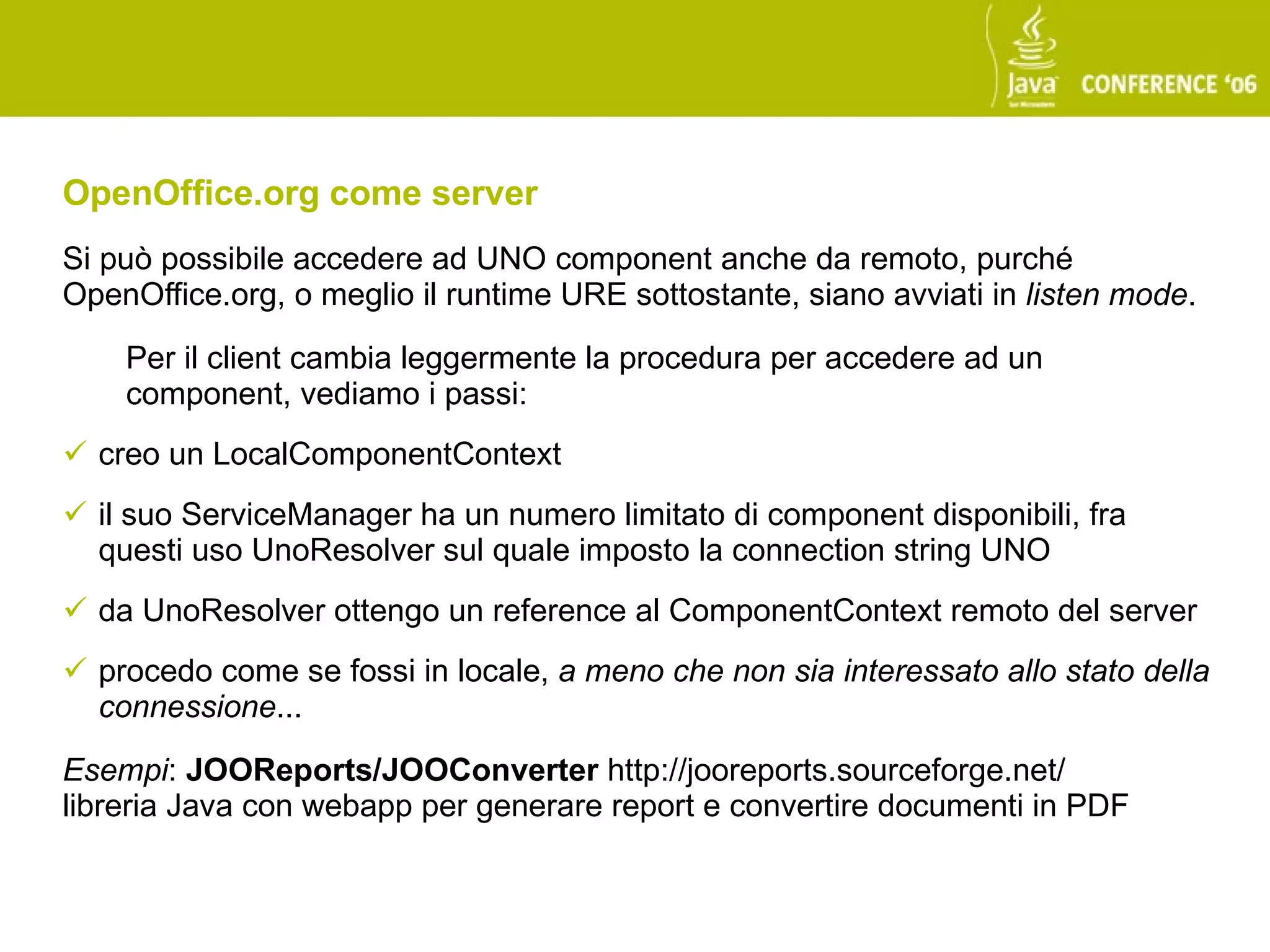

25. OpenOffice.org come server
Si può possibile accedere ad UNO component anche da remoto, purché
OpenOffice.org, o meglio il runtime URE sottostante, siano avviati in listen mode.
Per il client cambia leggermente la procedura per accedere ad un
component, vediamo i passi:
 creo un LocalComponentContext
 il suo ServiceManager ha un numero limitato di component disponibili, fra
questi uso UnoResolver sul quale imposto la connection string UNO
 da UnoResolver ottengo un reference al ComponentContext remoto del server
 procedo come se fossi in locale, a meno che non sia interessato allo stato della
connessione...
Esempi: JOOReports/JOOConverter http://jooreports.sourceforge.net/
libreria Java con webapp per generare report e convertire documenti in PDF

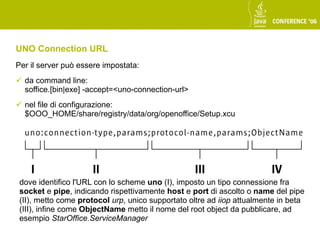

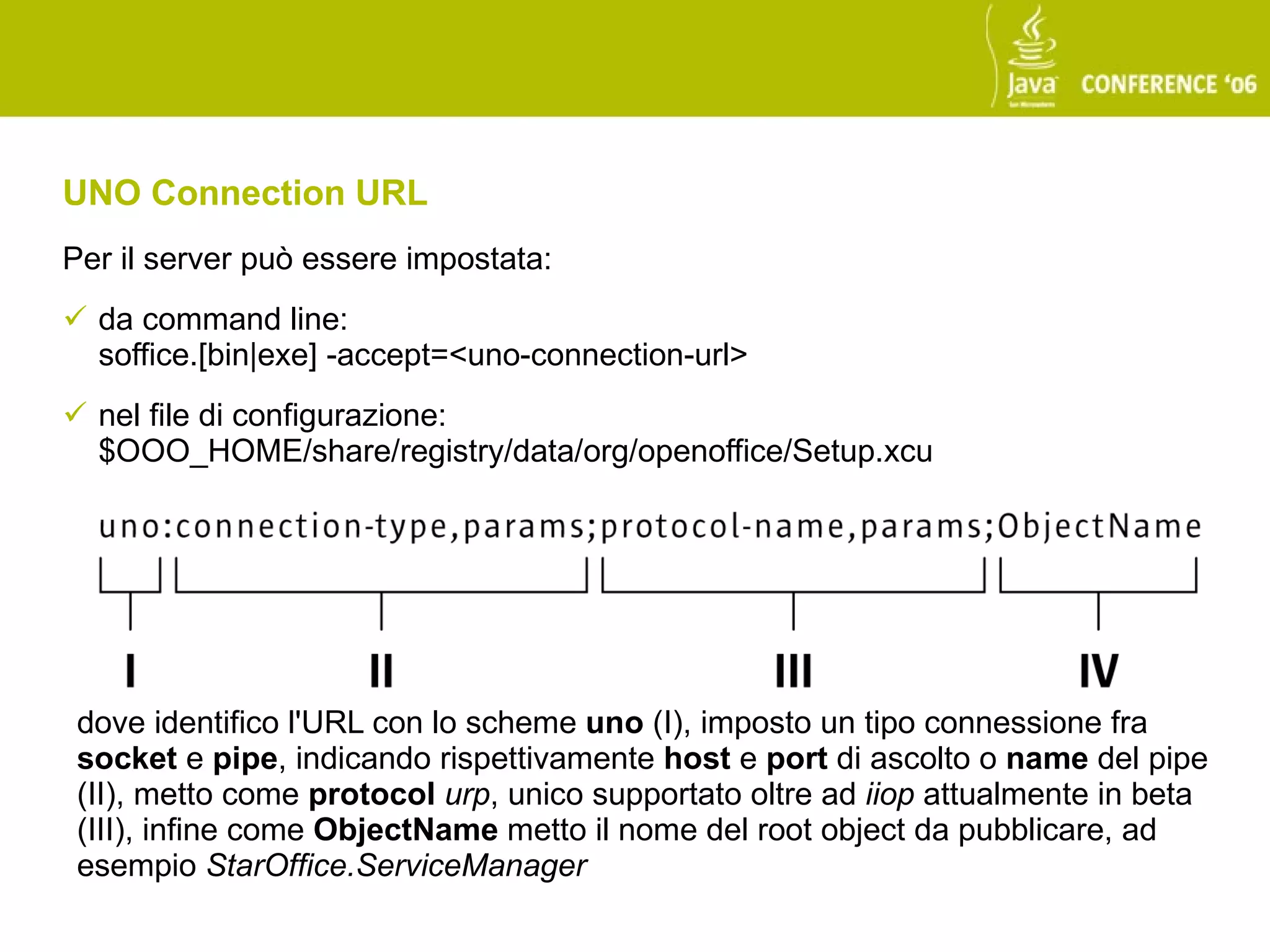

26. UNO Connection URL
Per il server può essere impostata:
 da command line:
soffice.[bin|exe] -accept=<uno-connection-url>
 nel file di configurazione:
$OOO_HOME/share/registry/data/org/openoffice/Setup.xcu
dove identifico l'URL con lo scheme uno (I), imposto un tipo connessione fra
socket e pipe, indicando rispettivamente host e port di ascolto o name del pipe
(II), metto come protocol urp, unico supportato oltre ad iiop attualmente in beta
(III), infine come ObjectName metto il nome del root object da pubblicare, ad
esempio StarOffice.ServiceManager

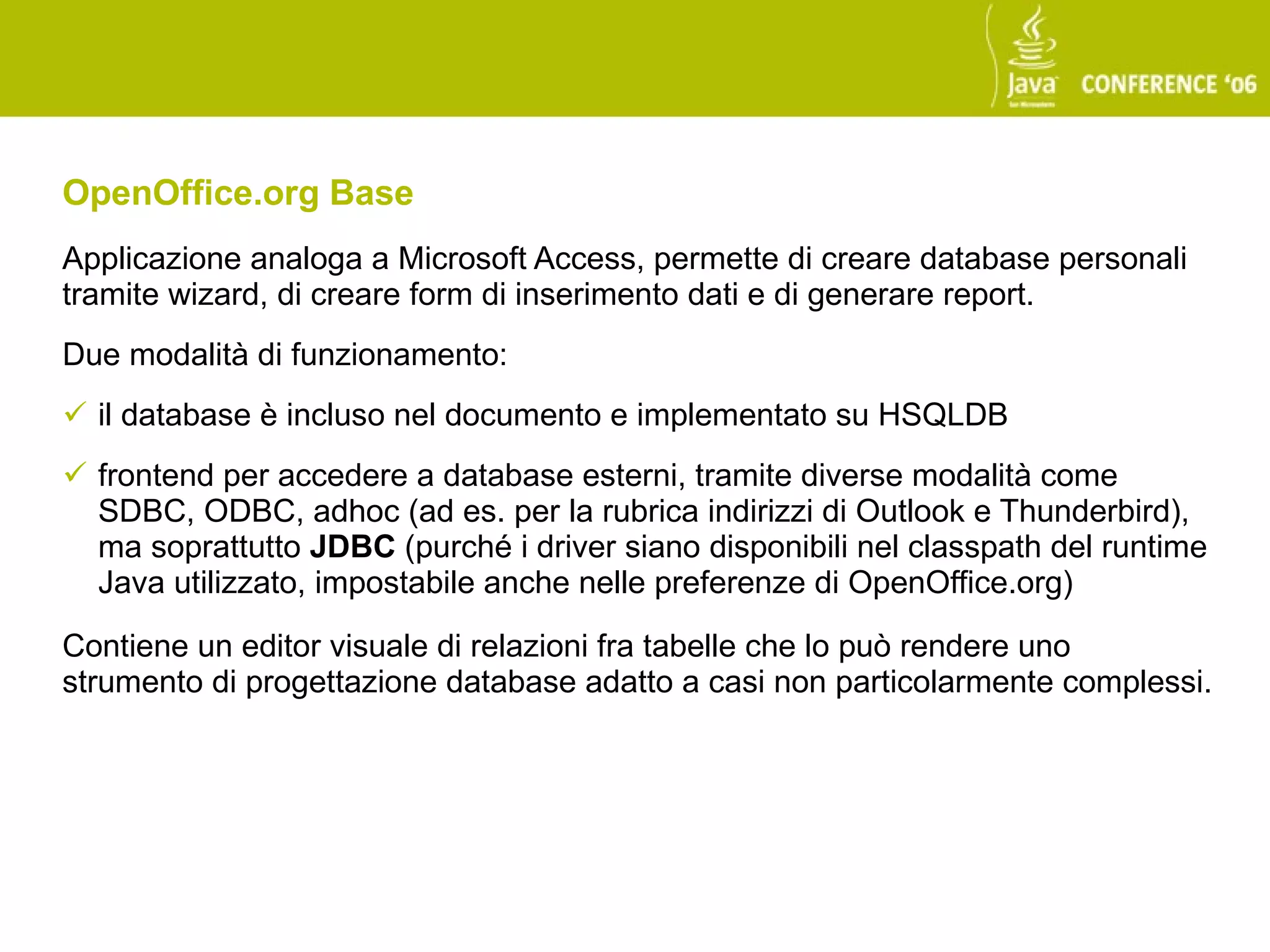

27. OpenOffice.org Base
Applicazione analoga a Microsoft Access, permette di creare database personali
tramite wizard, di creare form di inserimento dati e di generare report.
Due modalità di funzionamento:
 il database è incluso nel documento e implementato su HSQLDB
 frontend per accedere a database esterni, tramite diverse modalità come
SDBC, ODBC, adhoc (ad es. per la rubrica indirizzi di Outlook e Thunderbird),
ma soprattutto JDBC (purché i driver siano disponibili nel classpath del runtime
Java utilizzato, impostabile anche nelle preferenze di OpenOffice.org)
Contiene un editor visuale di relazioni fra tabelle che lo può rendere uno
strumento di progettazione database adatto a casi non particolarmente complessi.

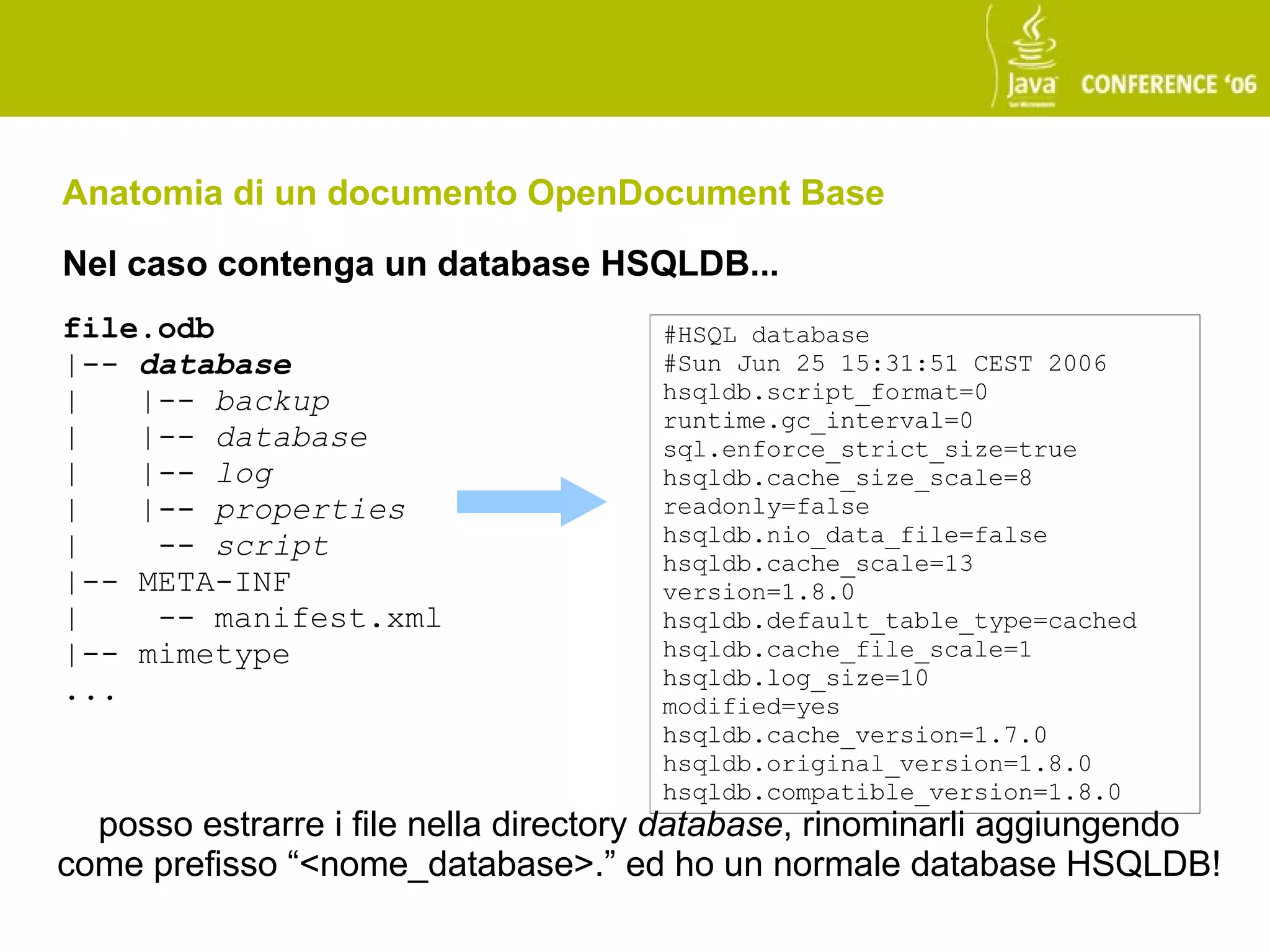

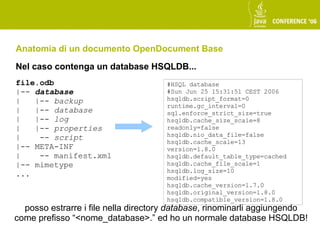

28. Anatomia di un documento OpenDocument Base
Nel caso contenga un database HSQLDB...
file.odb #HSQL database
|-- database #Sun Jun 25 15:31:51 CEST 2006
| |-- backup hsqldb.script_format=0
runtime.gc_interval=0
| |-- database sql.enforce_strict_size=true
| |-- log hsqldb.cache_size_scale=8
| |-- properties readonly=false
| -- script hsqldb.nio_data_file=false
hsqldb.cache_scale=13
|-- META-INF version=1.8.0
| -- manifest.xml hsqldb.default_table_type=cached
|-- mimetype hsqldb.cache_file_scale=1
hsqldb.log_size=10
... modified=yes
hsqldb.cache_version=1.7.0
hsqldb.original_version=1.8.0
hsqldb.compatible_version=1.8.0
posso estrarre i file nella directory database, rinominarli aggiungendo
come prefisso “<nome_database>.” ed ho un normale database HSQLDB!

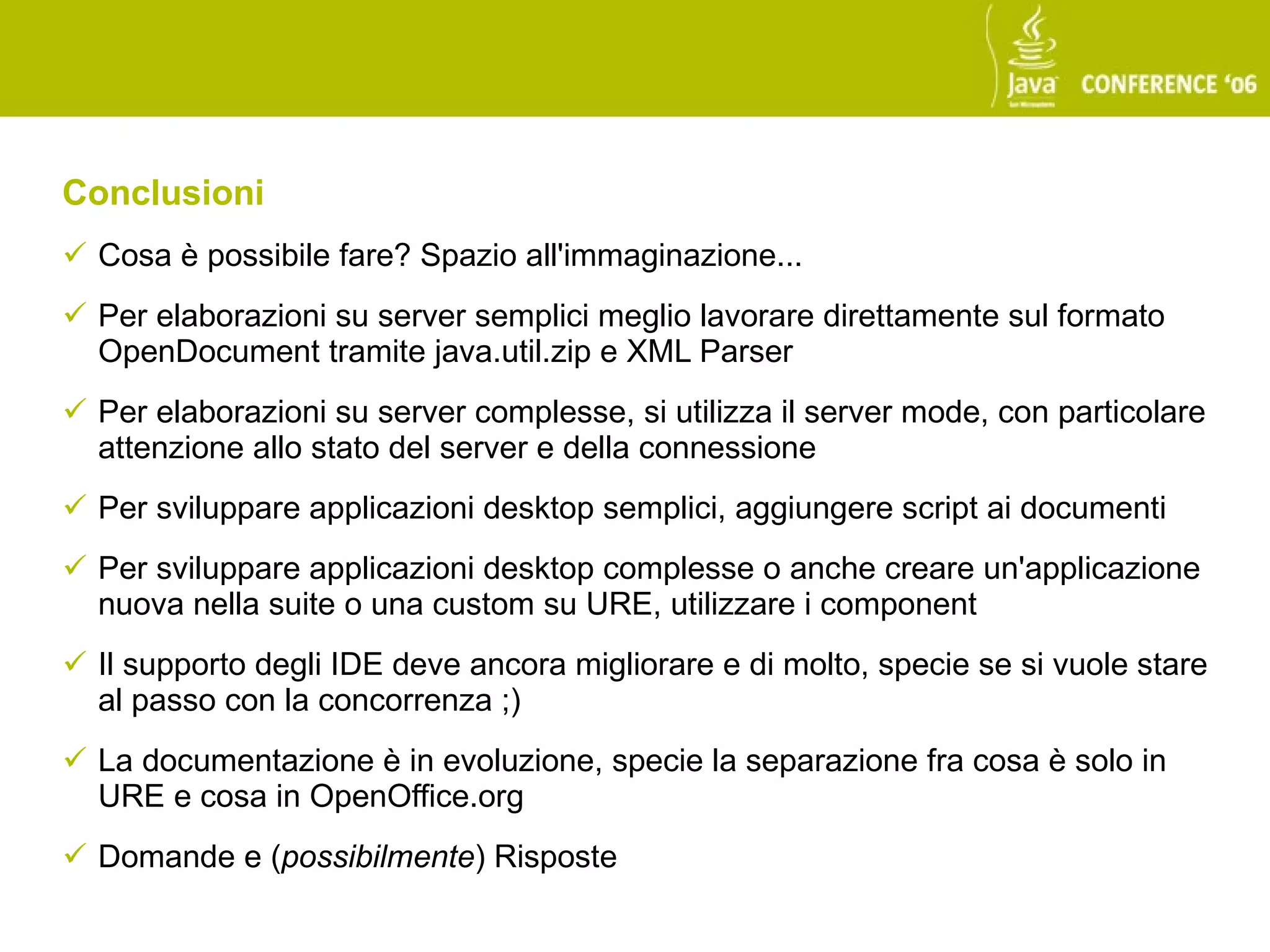

29. Conclusioni
 Cosa è possibile fare? Spazio all'immaginazione...
 Per elaborazioni su server semplici meglio lavorare direttamente sul formato
OpenDocument tramite java.util.zip e XML Parser
 Per elaborazioni su server complesse, si utilizza il server mode, con particolare
attenzione allo stato del server e della connessione
 Per sviluppare applicazioni desktop semplici, aggiungere script ai documenti
 Per sviluppare applicazioni desktop complesse o anche creare un'applicazione
nuova nella suite o una custom su URE, utilizzare i component
 Il supporto degli IDE deve ancora migliorare e di molto, specie se si vuole stare
al passo con la concorrenza ;)
 La documentazione è in evoluzione, specie la separazione fra cosa è solo in
URE e cosa in OpenOffice.org
 Domande e (possibilmente) Risposte

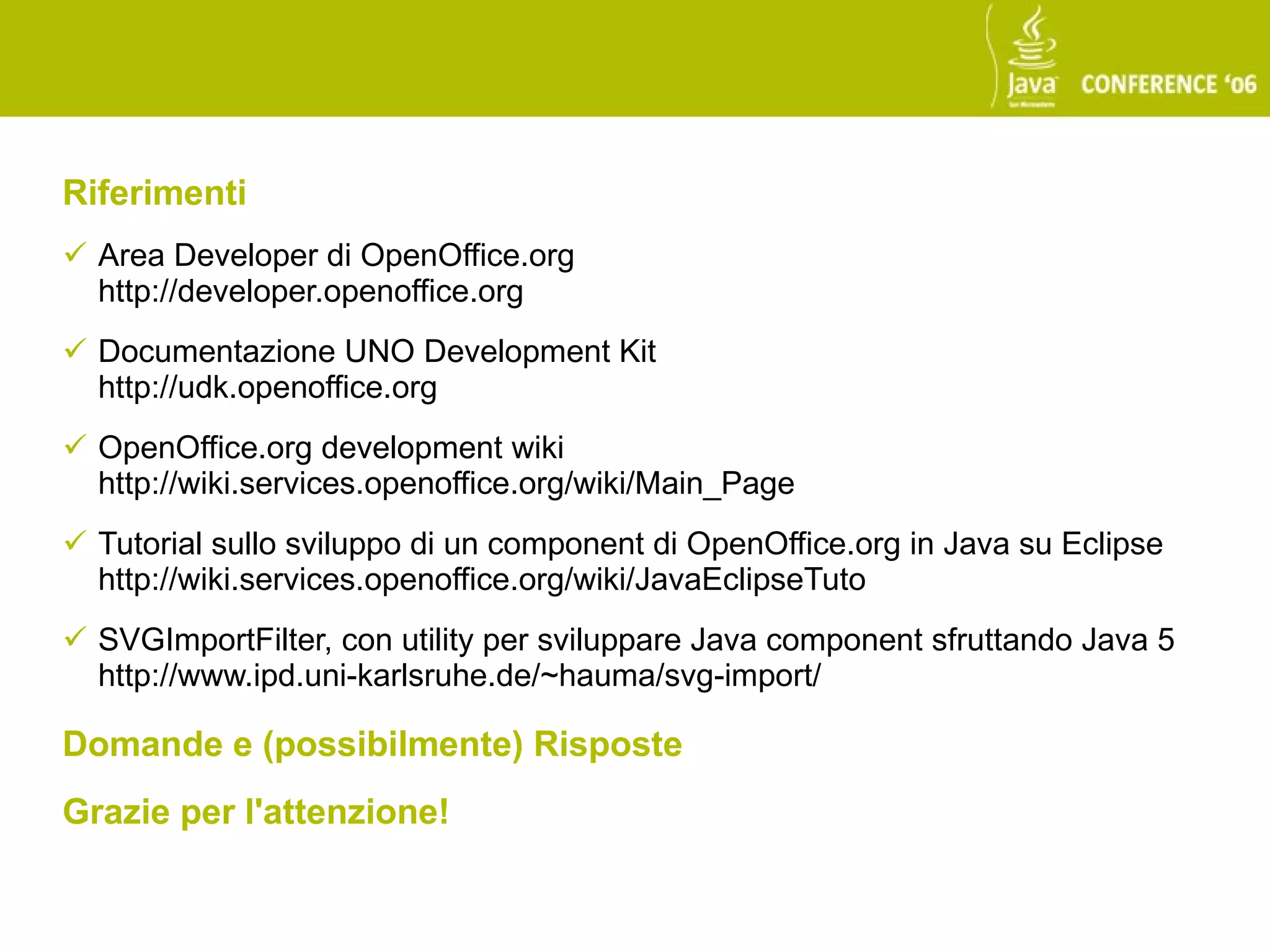

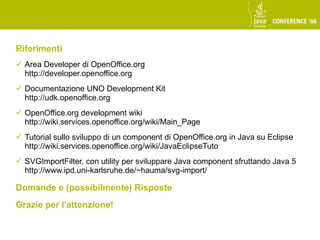

30. Riferimenti
 Area Developer di OpenOffice.org
http://developer.openoffice.org
 Documentazione UNO Development Kit
http://udk.openoffice.org
 OpenOffice.org development wiki
http://wiki.services.openoffice.org/wiki/Main_Page
 Tutorial sullo sviluppo di un component di OpenOffice.org in Java su Eclipse
http://wiki.services.openoffice.org/wiki/JavaEclipseTuto
 SVGImportFilter, con utility per sviluppare Java component sfruttando Java 5
http://www.ipd.uni-karlsruhe.de/~hauma/svg-import/
Domande e (possibilmente) Risposte
Grazie per l'attenzione!
