2022-09-14 MOTOV INC. Yoonsang Yang STATE MACHINE State Machine

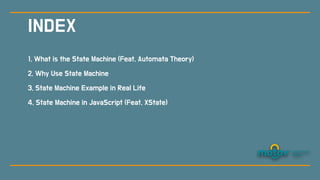

1. What is the State Machine (Feat. Automata Theory) 2. Why Use State Machine 3. State Machine Example in Real Life 4. State Machine in JavaScript (Feat. XState) INDEX
WHAT IS STATE MACHINE (FEAT. AUTOMATA THEORY)

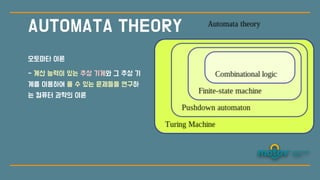

오토마타 이론 - 계산 능 력 이 있는 추상 기계와 그 추상 기 계를 이용하여 풀 수 있는 문제들을 연 구하 는 컴퓨터 과학의 이론 AUTOMATA THEORY
AUTOMATA THEORY 오토마타 이론 대상의 어 떤 대상에 주목해서 입 력 과 내부 출력 각 신호의 상호 관계를 수학적 모델로 옮기고 이 모델을 수학적으로 고찰하고 결론을 유도 ————————————————————————————————————————————————————— 알파벳(Alphabet) : 기계가 입 력 받는 문자 (단, 정해진 집합의 원소) 문자 열 (String) : 기계가 입 력 받는 일련의 기호와 문자

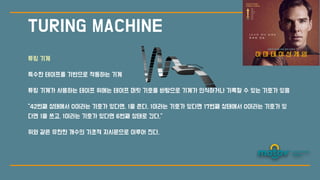

TURING MACHINE 튜링 기계 특수한 테이프를 기반으로 작동하는 기계 튜링 기계가 사용하는 테이프 위에는 테이프 머릿 기호를 바탕으로 기계가 인식하거나 기록할 수 있는 기호가 있음 “42번째 상태에 서 0이라는 기호가 있다면, 1을 쓴다. 1이라는 기호가 있다면 17번째 상태에 서 0이라는 기호가 있 다면 1을 쓰고, 1이라는 기호가 있다면 6번째 상태로 간다.” 위와 같은 유한한 개수의 기초적 지시문으로 이루어 진다.

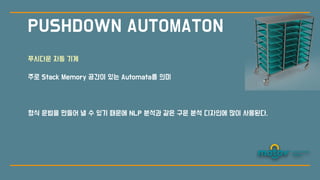

PUSHDOWN AUTOMATON 푸시다운 자동 기계 주로 Stack Memory 공간이 있는 Automata를 의미 형식 문법을 만들어 낼 수 있기 때문에 NLP 분 석 과 같은 구문 분 석 디자인에 많이 사용된다.

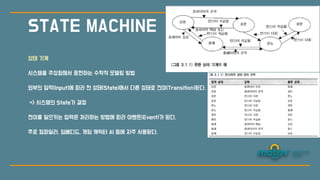

STATE MACHINE 상태 기계 시스템을 추상화해서 표 현 하는 수학적 모델링 방 법 외부의 입 력 (Input)에 따라 한 상태(State)에 서 다른 상태로 전이(Transition)된다. => 시스템의 State가 결정 전이를 일으키는 입 력 은 처리하는 방 법 에 따라 이벤트(Event)가 된다. 주로 컴파일러, 임베디드, 게임 캐릭터 AI 등에 자주 사용된다.
State Machine Elements - State - Event - Transition STATE MACHINE
WHY USE STATE MACHINE?

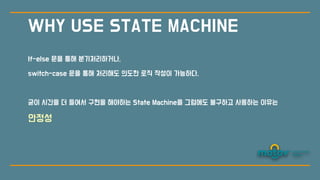

If-else 문을 통해 분기처리하거나, switch-case 문을 통해 처리해도 의도한 로직 작성이 가능하다. 굳이 시간을 더 들여서 구현을 해야하는 State Machine을 그럼에도 불구하고 사용하는 이유는 안정성 WHY USE STATE MACHINE
If-else or Switch-case 를 사용해 구현하면 변수 오 염 이나 잘못된 플로우를 탈 가능성이 있다. - 여러 명이 협업하는 경우 - 멀티 스레딩, 멀티 프로세싱 환경 => State Machine은 수학적 모델이므로 정의 자체만으로 안정성이 있고 결함이 일어날 경우 의 수가 현저히 낮아진다. WHY USE STATE MACHINE
State Machine의 장 점 - 반드시 설계한 대로만 Flow가 흐른다. - 정해진 이벤트를 통해 State가 Transition 된다. - 전 체적인 Flow가 유기 적 이며 명확하다. WHY USE STATE MACHINE
STATE MACHINE EXAMPLE
자판기 투입한 동전의 총량에 따라서 뽑을 수 있는 물 건 의 종 류가 바뀌게 된다. STATE MACHINE EXAMPLE Input State Output https://ko.wikipedia.org/wiki/%EC%9E%90%EB%8F%99_%ED%8C%90%EB%A7%A4%EA%B8%B0

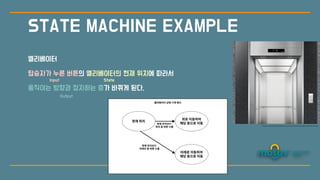

엘리베이터 탑승자가 누른 버튼의 엘리베이터의 현재 위치에 따라서 움직이는 방향과 정지 하 는 층가 바뀌게 된다. STATE MACHINE EXAMPLE Input State Output https://www.hyundaielevator.co.kr/ko/solution/product/elevator/luxen
STATE MACHINE EXPRESSION

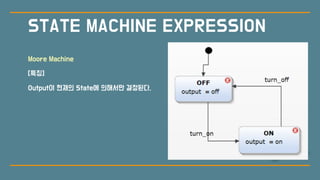

Moore Machine [특징] Output이 현재의 State에 의해서만 결정된다. STATE MACHINE EXPRESSION

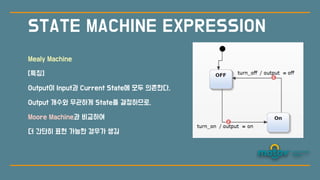

Mealy Machine [특징] Output이 Input과 Current State에 모두 의존한다. Output 개수와 무관하게 State를 결정하므로, Moore Machine과 비교하여 더 간단히 표 현 가능한 경우가 생김 STATE MACHINE EXPRESSION

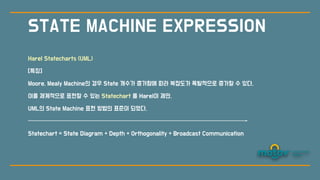

Harel Statecharts (UML) [특징] Moore, Mealy Machine의 경우 State 개수가 증가함에 따라 복잡도가 폭발 적 으로 증가할 수 있다. 이를 체계 적 으로 표 현 할 수 있는 Statechart 를 Harel이 제안, UML의 State Machine 표 현 방 법 의 표 준 이 되었다. ————————————————————————————————————————————————- Statechart = State Diagram + Depth + Orthogonality + Broadcast Communication STATE MACHINE EXPRESSION

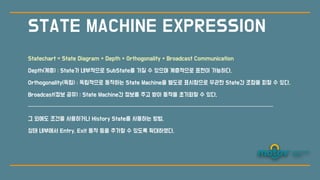

Statechart = State Diagram + Depth + Orthogonality + Broadcast Communication Depth(계층) : State가 내부적으로 SubState를 가질 수 있으며 계층적으로 표 현 이 가능하다. Orthogonality(독립) : 독립적으로 동작하는 State Machine을 별도로 표시함으로 무관한 State간 조합을 피할 수 있다. Broadcast(정보 공유) : State Machine간 정보를 주고 받아 동작을 초기화할 수 있다. ————————————————————————————————————————————————————————— 그 외에도 조 건 을 사용하거나 History State를 사용하는 방 법 , 상태 내부에 서 Entry, Exit 동작 등을 추가할 수 있도록 확대하였다. STATE MACHINE EXPRESSION

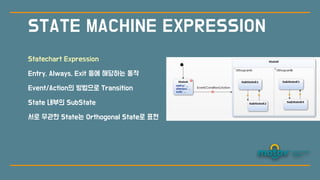

Statechart Expression Entry, Always, Exit 등에 해당하는 동작 Event/Action의 방 법 으로 Transition State 내부의 SubState 서로 무관한 State는 Orthogonal State로 표 현 STATE MACHINE EXPRESSION

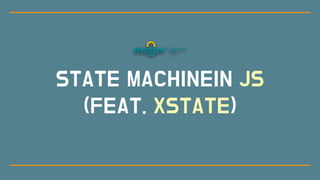

STATE MACHINEIN JS (FEAT. XSTATE)
Web App에 서 가장 중 요한 State 관리 사용자의 Input에 기반하여 State를 효율적으로 관리하기에 State Machine 모델을 적용하는 것은 아주 바람직하다. 그러한 방식으로 State를 관리할 수 있고, State Machine을 StateChart형태로 그려서 상태 추적이 유용한 JavaScript 라이브러리, XState STATE MACHINE IN JAVASCRIPT

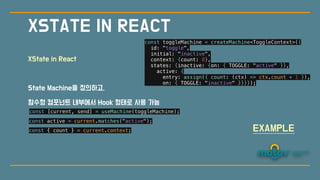

XState in React State Machine을 정의하고, 함수형 컴포넌트 내부에 서 Hook 형태로 사용 가능 XSTATE IN REACT const toggleMachine = createMachine<ToggleContext>({ id: "toggle", initial: "inactive", context: {count: 0}, states: {inactive: {on: { TOGGLE: "active" }}, active: { entry: assign({ count: (ctx) => ctx.count + 1 }), on: { TOGGLE: "inactive" }}}}); const [current, send] = useMachine(toggleMachine); const active = current.matches("active"); const { count } = current.context; EXAMPLE
THANK YOU
