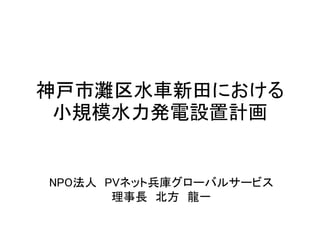

神戸市灘区水車新田における小規模水力発電設置計画の紹介

1. 神戸市灘区水車新田における
小規模水力発電設置計画
NPO法人 PVネット兵庫グローバルサービス
理事長 北方 龍一

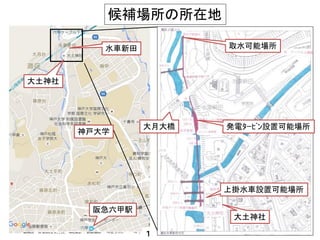

2. 候補場所の所在地
阪急六甲駅
神戸大学
大土神社
水車新田
大月大橋
大土神社
取水可能場所
発電ﾀｰﾋﾞﾝ設置可能場所
上掛水車設置可能場所
１

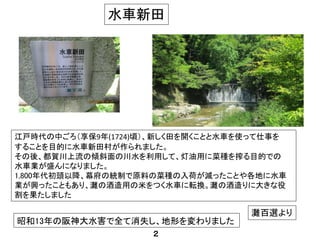

3. 水車新田
江戸時代の中ごろ（享保9年(1724)頃）、新しく田を開くことと水車を使って仕事を
することを目的に水車新田村が作られました。
その後、都賀川上流の傾斜面の川水を利用して、灯油用に菜種を搾る目的での
水車業が盛んになりました。
1,800年代初頭以降、幕府の統制で原料の菜種の入荷が減ったことや各地に水車
業が興ったこともあり、灘の酒造用の米をつく水車に転換。灘の酒造りに大きな役
割を果たしました
灘百選より
昭和13年の阪神大水害で全て消失し、地形を変わりました
２

4. この地域は水車新田と呼ばれ、天明年間（1781～89年）には25基の水車が
ありました。これらの水車を利用した水車業者は、菜種から油を絞り、灯油
として京阪や江戸に輸送していました。大土神社は寛延元年（1748年）に村
内と油の海上輸送の安全を願い、創建されました。
境内には、六甲山への登山者によく知られている自然石の「かえる石」があり、
旅行などで出かける時に撫でて参拝すると「無事かえる」といわれています。
また、境内は、神戸市の「市民の森」に指定されています。
大土神社（おおつちじんじゃ）
（国登録有形文化財）
寛延元年(1748)に村内と油の海上輸送安全を
願い、天照大神・住吉大神・天満宮などを勧請し
創建された。
文化財建造物（以下６建造物）
本殿、拝殿及び弊殿、摂社住吉社本殿、
摂社天満社本殿、蔵、鳥居
灘百選より３

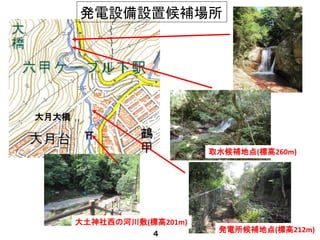

5. 大月大橋
取水候補地点(標高260m)
発電所候補地点(標高212m)
大土神社西の河川敷(標高201m)
発電設備設置候補場所
４

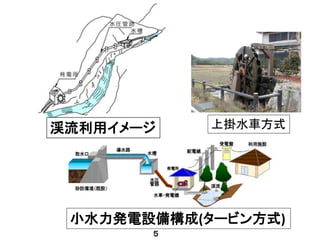

6. 小水力発電設備構成(タービン方式)
５
渓流利用イメージ 上掛水車方式

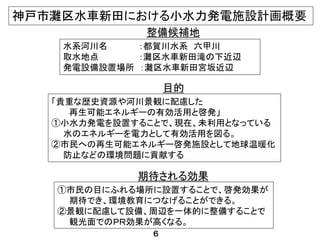

7. 水系河川名 ：都賀川水系 六甲川
取水地点 ：灘区水車新田滝の下近辺
発電設備設置場所 ：灘区水車新田宮坂近辺
「貴重な歴史資源や河川景観に配慮した
再生可能エネルギーの有効活用と啓発」
①小水力発電を設置することで、現在、未利用となっている
水のエネルギーを電力として有効活用を図る。
②市民への再生可能エネルギー啓発施設として地球温暖化
防止などの環境問題に貢献する
整備候補地
目的
①市民の目にふれる場所に設置することで、啓発効果が
期待でき、環境教育につなげることができる。
②景観に配慮して設備、周辺を一体的に整備することで
観光面でのＰＲ効果が高くなる。
期待される効果
神戸市灘区水車新田における小水力発電施設計画概要
６

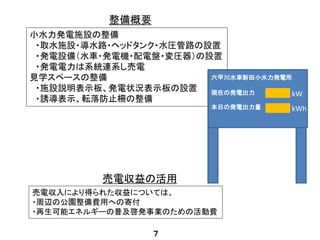

8. 小水力発電施設の整備
・取水施設・導水路・ヘッドタンク・水圧管路の設置
・発電設備（水車・発電機・配電盤・変圧器）の設置
・発電電力は系統連系し売電
見学スペースの整備
・施設説明表示板、発電状況表示板の設置
・誘導表示、転落防止柵の整備
整備概要
売電収入により得られた収益については、
・周辺の公園整備費用への寄付
・再生可能エネルギーの普及啓発事業のための活動費
売電収益の活用
六甲川水車新田小水力発電所
現在の発電出力
本日の発電出力量
kW
kWh
７

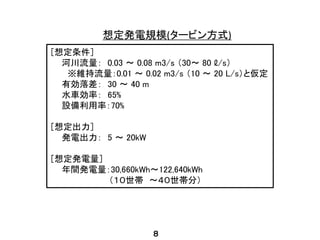

9. 想定発電規模(タービン方式)
［想定条件］
河川流量： 0.03 ～ 0.08 m3/s （30～ 80 ℓ/s）
※維持流量：0.01 ～ 0.02 m3/s （10 ～ 20 L/s）と仮定
有効落差： 30 ～ 40 m
水車効率： 65%
設備利用率：70%
［想定出力］
発電出力： 5 ～ 20kW
［想定発電量］
年間発電量：30,660kWh～122,640kWh
（１０世帯 ～４０世帯分）
８

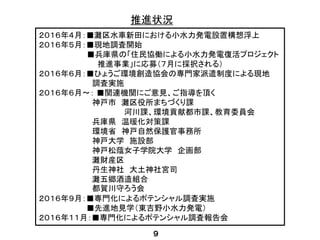

10. 推進状況
２０１６年４月：■灘区水車新田における小水力発電設置構想浮上
２０１６年５月：■現地調査開始
■兵庫県の「住民協働による小水力発電復活プロジェクト
推進事業」に応募（７月に採択される）
２０１６年６月：■ひょうご環境創造協会の専門家派遣制度による現地
調査実施
２０１６年６月～： ■関連機関にご意見、ご指導を頂く
神戸市 灘区役所まちづくり課
河川課、環境貢献都市課、教育委員会
兵庫県 温暖化対策課
環境省 神戸自然保護官事務所
神戸大学 施設部
神戸松蔭女子学院大学 企画部
灘財産区
丹生神社 大土神社宮司
灘五郷酒造組合
都賀川守ろう会
２０１６年９月：■専門化によるポテンシャル調査実施
■先進地見学（東吉野小水力発電）
２０１６年１１月：■専門化によるポテンシャル調査報告会
９

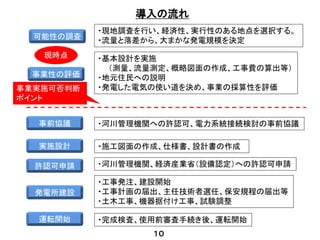

11. 可能性の調査
事業性の評価
事前協議
許認可申請
発電所建設
運転開始
実施設計
導入の流れ
・現地調査を行い、経済性、実行性のある地点を選択する。
・流量と落差から、大まかな発電規模を決定
・基本設計を実施
（測量、流量測定、概略図面の作成、工事費の算出等）
・地元住民への説明
・発電した電気の使い道を決め、事業の採算性を評価
・河川管理機関への許認可、電力系統接続検討の事前協議
・施工図面の作成、仕様書、設計書の作成
・河川管理機関、経済産業省（設備認定）への許認可申請
・工事発注、建設開始
・工事計画の届出、主任技術者選任、保安規程の届出等
・土木工事、機器据付け工事、試験調整
・完成検査、使用前審査手続き後、運転開始
現時点
１０
事業実施可否判断
ポイント

12. 神戸市新聞掲載記事
