1. Magento
Сервис-Ориентированная
Архитектура
Путь от потребностей к возможностям
Макеев Александр
amakeev@ebay.com
Senior PHP developer, PaaS team, X.Commerce, an eBay Corp.

2. Magento
О чём будемговорить?
 Архитектура – это не панацея
 Принципы и парадигмы SOA
 Сравнение с другими архитектурными стилями
 Недостатки и ограничения SOA
 Экосистема SOA
 Технические детали: стандарты и протоколы
 Безопасность сервисов
 Подходы к проектированию сервисов
 Примеры

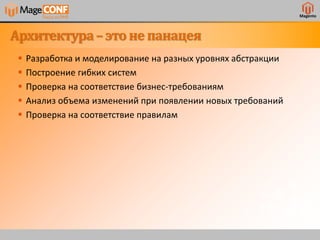

3. Magento
Архитектура– этоне панацея
 Разработка и моделирование на разных уровнях абстракции
 Построение гибких систем
 Проверка на соответствие бизнес-требованиям
 Анализ объема изменений при появлении новых требований
 Проверка на соответствие правилам

4. Magento
Принципыи парадигмыSOA
 Архитектура не привязывается к определённым технологиям,
платформам и языкам разработки приложений
 Использование сервисов, независимых от конкретных
приложений, с единообразными интерфейсами доступа к ним
 Повторное использование кода сервиса, реализующего
определённую бизнес-функцию
 Низкая связанность между сервисами
 Крупнозернистая структура сервисов
 Основная парадигма SOA: организация и использование
распределённых возможностей для обеспечения потребностей
бизнес-процессов потребителей

5. Magento
КонцепцияSOAв трёх словах
 Видимость
• Осведомлённость
• Готовность
• Доступность
 Взаимодействие
• Информационная модель
• Поведенческая модель
 Эффект
• Модификация общей информации

6. Magento
Эволюцияилиреволюция?

7. Magento
Недостаткии ограниченияSOA
 Падение производительности системы
 Громадный трафик
 Невозможно построить Real-Time систему
 Неявный и негарантированный выбор поставщика сервиса
 Сложности в обеспечении безопасности данных
 Сложности в поддержке инфраструктуры
 Сложность в проектировании систем
 Новый взгляд на проектирование и поддержку интерфейсов
 Отсутствие инструментальных средств
 Отсутствие чётких стандартов

8. Magento
Общаясхема работывеб-сервиса

9. Magento
ЭкосистемаSOA

10. Magento
Работасервиса

11. Magento
Видимостьсервиса

12. Magento
Взаимодействие с сервисом

13. Magento
Эффектв реальноммире

14. Magento
Описаниесервиса

15. Magento
Дескрипторсервиса

16. Magento
Контракти полис

17. Magento
Контекствыполнениясервиса

18. Magento
Техническиедетали:стандартыи протоколы
 Коммуникации (XML, SOAP, WSDL, и UDDI)
 Передача сообщений (SOAP, WS-Addressing)
 Надежная передача сообщений (WS-Reliable Messaging)
 Управление рабочим процессом (WS-Management)
 Управление транзакциями (WS-Coordination, WS-
AtomicTransaction, WS-Business-Activity)
 Распределение ресурсов (WS-RF)
 События, запускающие бизнес-процессы (WS-Notification)

19. Magento
SOAP-сообщение
<?xml version="1.0"?>
<env:Envelope xmlns:env="http://www.w3.org/2003/05/soap-envelope">
<env:Header>
<m:reservation xmlns:m="http://travelcompany.example.org/reservation"
env:role="http://www.w3.org/2003/05/soap-envelope/role/next"
env:mustUnderstand="true">
<m:reference>uuid:093a2da1-q345-739r-ba5d-pqff98fe8j7d</m:reference>
<m:dateAndTime>2001-11-29T13:20:00.000-05:00</m:dateAndTime>
</m:reservation>
<n:passenger xmlns:n="http://mycompany.example.com/employees"
env:role="http://www.w3.org/2003/05/soap-envelope/role/next"
env:mustUnderstand="true">
<n:name>Еke Jуgvan Шyvind</n:name>
</n:passenger>
</env:Header>
<env:Body>
<p:itinerary xmlns:p="http://travelcompany.example.org/reservation/travel">
<p:departure>
<p:departing>New York</p:departing>
<p:arriving>Los Angeles</p:arriving>
<p:departureDate>2001-12-14</p:departureDate>
<p:departureTime>late afternoon</p:departureTime>
<p:seatPreference>aisle</p:seatPreference>
</p:departure>
<p:return>
<p:departing>Los Angeles</p:departing>
<p:arriving>New York</p:arriving>
<p:departureDate>2001-12-20</p:departureDate>
<p:departureTime>mid-morning</p:departureTime>
<p:seatPreference/>
</p:return>
</p:itinerary>
<q:lodging xmlns:q="http://travelcompany.example.org/reservation/hotels">
<q:preference>none</q:preference>
</q:lodging>
</env:Body>
</env:Envelope>

20. Magento
WSDL-дескпритор
<definitions xmlns="http://schemas.xmlsoap.org/wsdl/"
xmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/"
xmlns:xsd="http://www.w3.org/2001/XMLSchema"
xmlns:svc="http://johanpeeters.com/webservices"
xmlns:types="http://johanpeeters.com/types">
<types>
<schema xmlns="http://www.w3.org/2001/XMLSchema"
targetNamespace="http://johanpeeters.com/types">
<complexType name="tException" abstract="true">
<sequence>
<element name="message" type="string"/>
</sequence>
</complexType>
<complexType name="OutOfMemoryException">
<complexContent>
<extension base="types:tException">
<sequence>
<element name="heapSize" type="int"/>
<element name="used" type="int"/>
</sequence>
</extension>
</complexContent>
</complexType>
<complexType name="NullPointerException">
<complexContent>
<extension base="types:tException">
<sequence>
<element name="stackFrame" type="string"/>
</sequence>
</extension>
</complexContent>
</complexType>
</schema>
</types>
<message name="testRequest">
<part name="toRun" type="xsd:base64Binary"/>
</message>
<message name="testResponse"/>
<message name="error">
<part name="exception" type="types:tException"/>
</message>
<portType name="testItf">
<operation name="test" parameterOrder="toRun">
<input message="svc:testRequest"/>
<output message="svc:testResponse"/>
<fault name="fault" message="svc:error"/>
</operation>
</portType>
<binding name="testPortSoapBinding" type="svc:testItf">
<soap:binding style="rpc" transport="http://schemas.xmlsoap.org/soap/http"/>
<operation name="test">
<soap:operation soapAction=""/>
<input>
<soap:body use="encoded"
encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"
namespace="http://johanpeeters.com/msg"/>
</input>
<output>
<soap:body use="encoded"
encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"
namespace="http://johanpeeters.com/msg"/>
</output>
<fault name="fault">
<soap:fault use="encoded"
encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"
namespace="http://johanpeeters.com/msg"/>
</fault>
</operation>
</binding>
<service name="testSvc">
<port binding="svc:testPortSoapBinding" name="testPort">
<soap:address location="http://127.0.0.1:8080/testPort"/>
</port>
</service>
</definitions>

21. Magento
Безопасностьсервисов

22. Magento
СтандартыбезопасностиSOA
 Базовые стандарты (SOAP Foundation) – включают в себя
спецификации XML Signature и XML Encryption
 WS-Security – определяет базовые механизмы и форматы
использования security-token
 WS-Policy – определяет шаблоны и правила описания
политики бeзопасности
 WS-Trust – описывает правила организации доверенных
отношений между участниками Web-взаимодействия
 WS-SecureConversation регламентирует правила безопасного
обмена сообщениями
 WS-Authorization описывает форматы описания правил
разграничения доступа к Web-сервисам

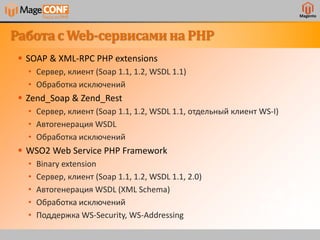

23. Magento
Работас Web-сервисаминаPHP
 SOAP & XML-RPC PHP extensions
• Сервер, клиент (Soap 1.1, 1.2, WSDL 1.1)
• Обработка исключений
 Zend_Soap & Zend_Rest
• Сервер, клиент (Soap 1.1, 1.2, WSDL 1.1, отдельный клиент WS-I)
• Автогенерация WSDL
• Обработка исключений
 WSO2 Web Service PHP Framework
• Binary extension
• Сервер, клиент (Soap 1.1, 1.2, WSDL 1.1, 2.0)
• Автогенерация WSDL (XML Schema)
• Обработка исключений
• Поддержка WS-Security, WS-Addressing

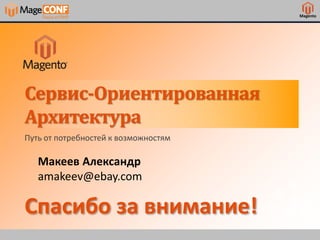

24. Magento
Сервис-Ориентированная
Архитектура
Путь от потребностей к возможностям
Макеев Александр
amakeev@ebay.com
Спасибо за внимание!
