1. 云应用 ｜ 2016.01.20 1
大鱼架构演进
云应用
2016.01.20

2. 云应用 ｜ 2016.01.20 2
1. Demo阶段
2. PGC: 热点、话题
3. PGC: 热点、群聊
4. PGC: 热点、万人群聊
5. UGC: 热点、万人群聊、弱社交
6. UGC: 热点、社交分享 -> LBS
7. 总结
目录

3. 云应用 ｜ 2016.01.20 3
• RxJava: 多线程, 线程池, 任务管理, 异常管理. 禁
止使用AsyncTask, Thread等Android/Java原生
线程相关以及Android Annotation这种注解型框架
• Retrofit: 网络请求
• Picasso: 图片加载与缓存
• Okhttp: 网络通信
• 数据持久化: Android原生
• UI: RecyclerView, support-v21, Toolbar,
SnackBar等Android Lollipop预览版相关控件
Demo阶段
Android客户端架构[0.1, 0.3)

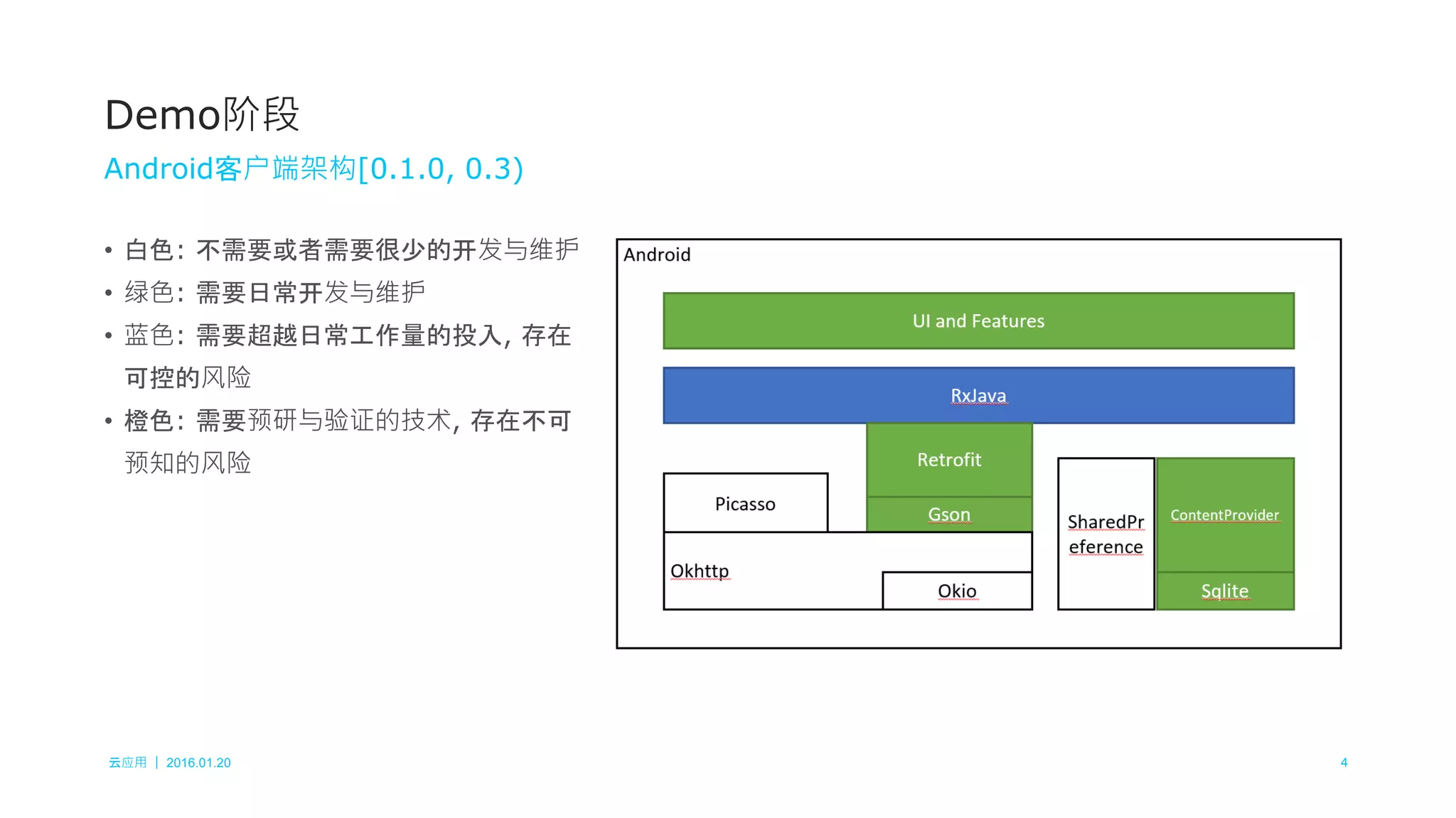

4. 云应用 ｜ 2016.01.20 4
• 白色: 不需要或者需要很少的开发与维护
• 绿色: 需要日常开发与维护
• 蓝色: 需要超越日常工作量的投入, 存在
可控的风险
• 橙色: 需要预研与验证的技术, 存在不可
预知的风险
Demo阶段
Android客户端架构[0.1.0, 0.3)

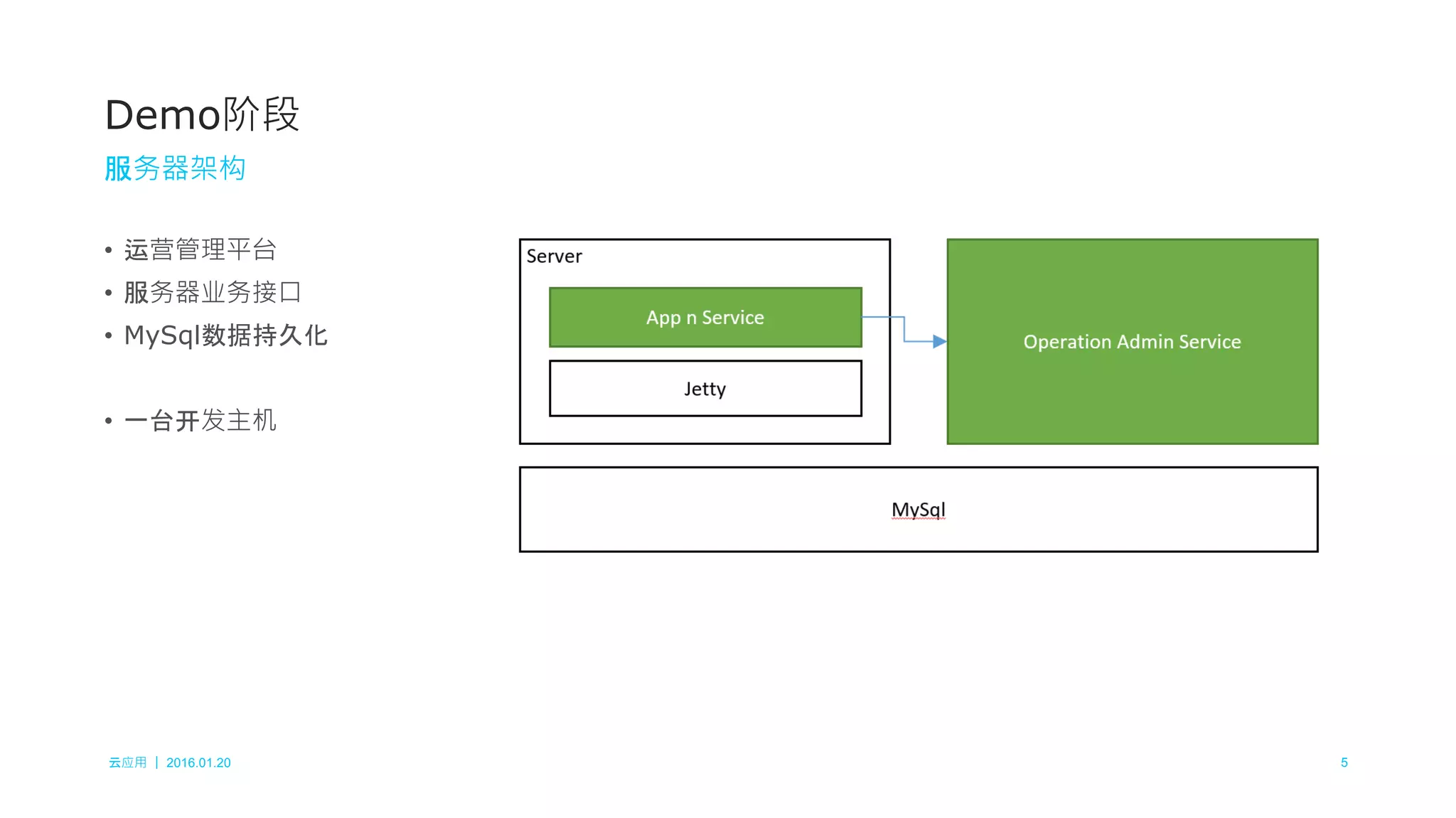

5. 云应用 ｜ 2016.01.20 5
• 运营管理平台
• 服务器业务接口
• MySql数据持久化
• 一台开发主机
Demo阶段
服务器架构

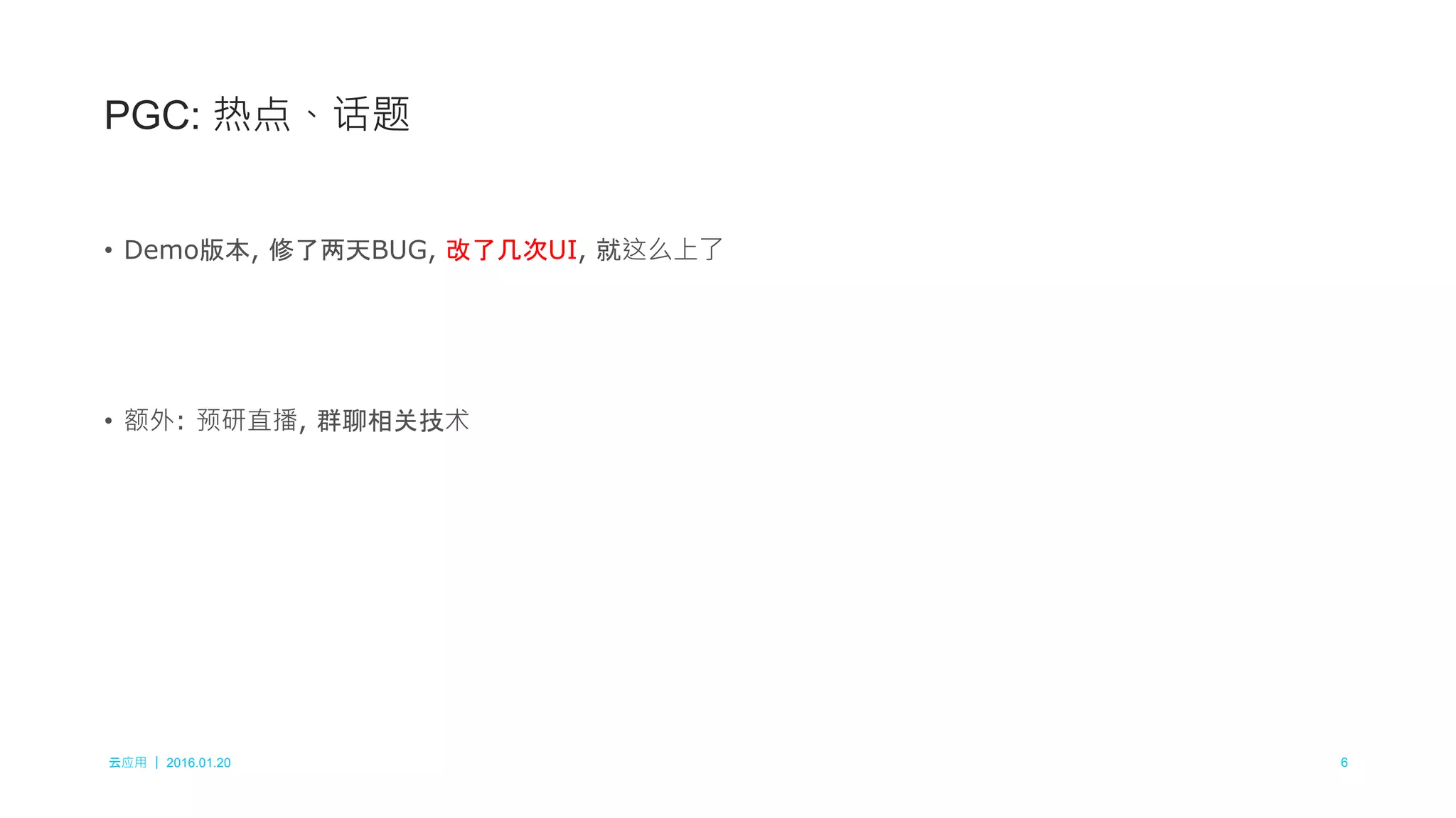

6. 云应用 ｜ 2016.01.20 6
• Demo版本, 修了两天BUG, 改了几次UI, 就这么上了
• 额外: 预研直播, 群聊相关技术
PGC: 热点、话题

7. 云应用 ｜ 2016.01.20 7云应用 ｜ 2016.01.20 7
PGC: 热点、群聊
差异化: 给用户游戏一
样的用户体验

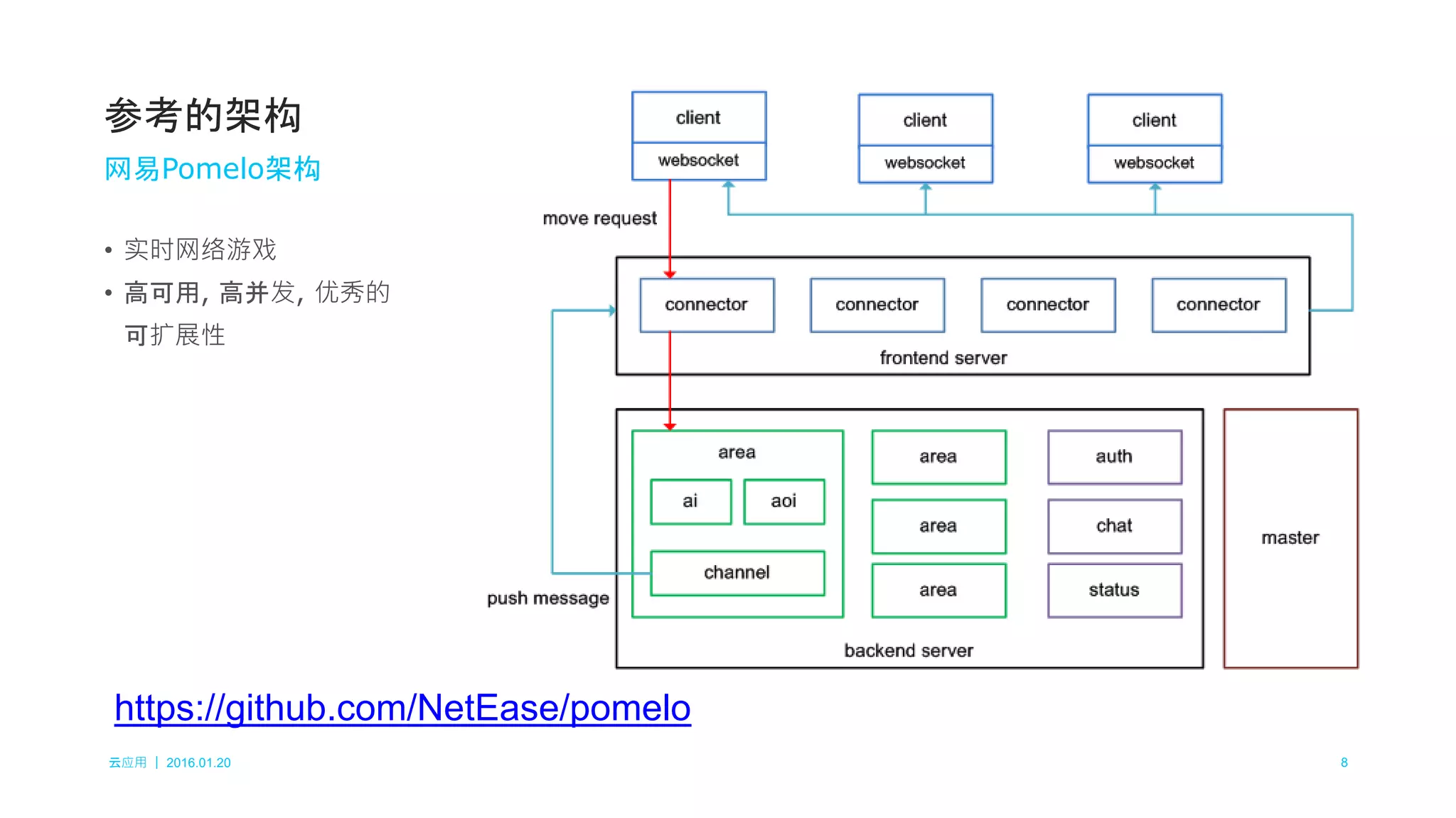

8. 云应用 ｜ 2016.01.20 8
• 实时网络游戏
• 高可用, 高并发, 优秀的
可扩展性
参考的架构
网易Pomelo架构
https://github.com/NetEase/pomelo

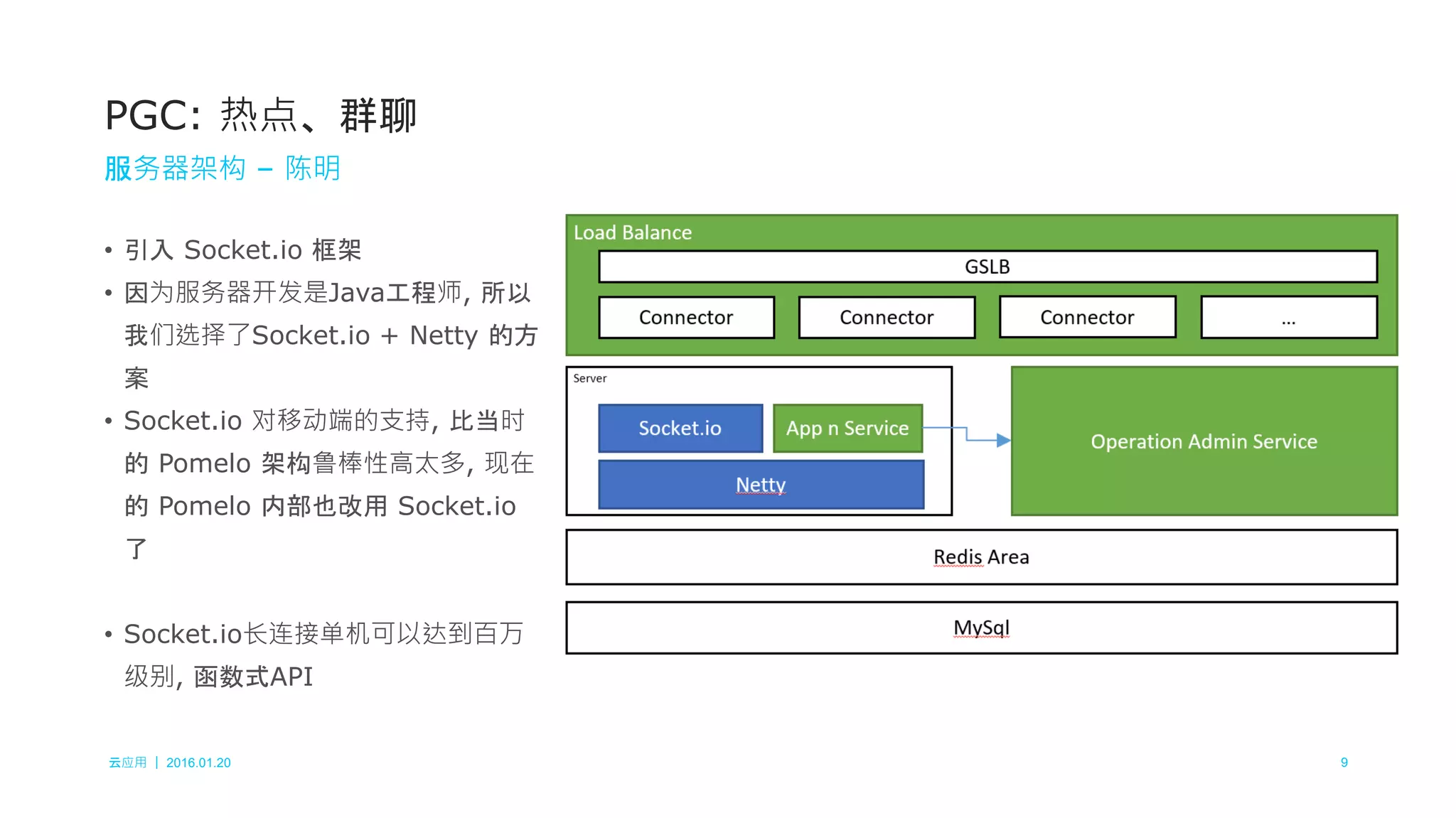

9. 云应用 ｜ 2016.01.20 9
• 引入 Socket.io 框架
• 因为服务器开发是Java工程师, 所以
我们选择了Socket.io + Netty 的方
案
• Socket.io 对移动端的支持, 比当时
的 Pomelo 架构鲁棒性高太多, 现在
的 Pomelo 内部也改用 Socket.io
了
• Socket.io长连接单机可以达到百万
级别, 函数式API
PGC: 热点、群聊
服务器架构 – 陈明

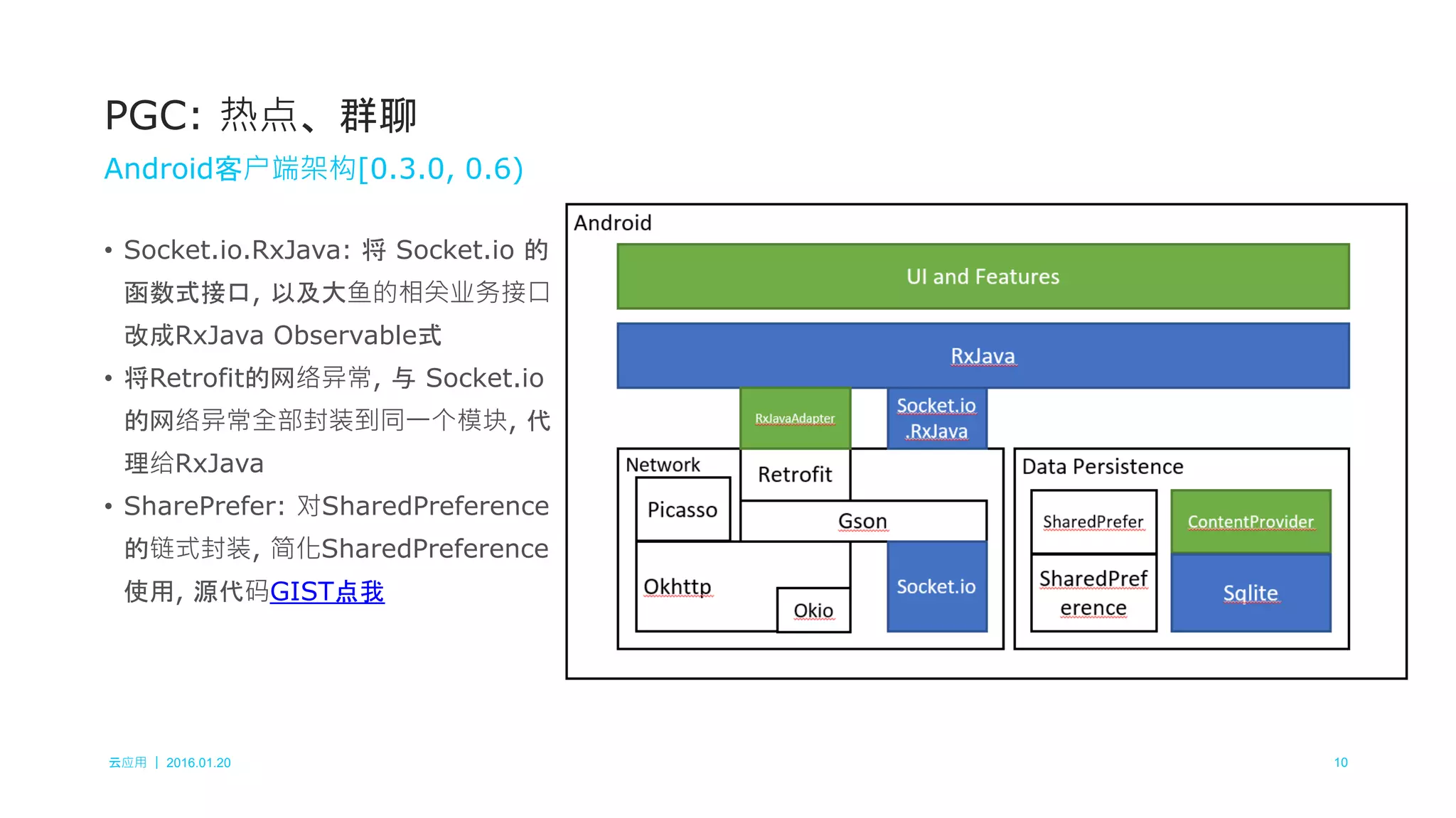

10. 云应用 ｜ 2016.01.20 10
• Socket.io.RxJava: 将 Socket.io 的
函数式接口, 以及大鱼的相关业务接口
改成RxJava Observable式
• 将Retrofit的网络异常, 与 Socket.io
的网络异常全部封装到同一个模块, 代
理给RxJava
• SharePrefer: 对SharedPreference
的链式封装, 简化SharedPreference
使用, 源代码GIST点我
PGC: 热点、群聊
Android客户端架构[0.3.0, 0.6)

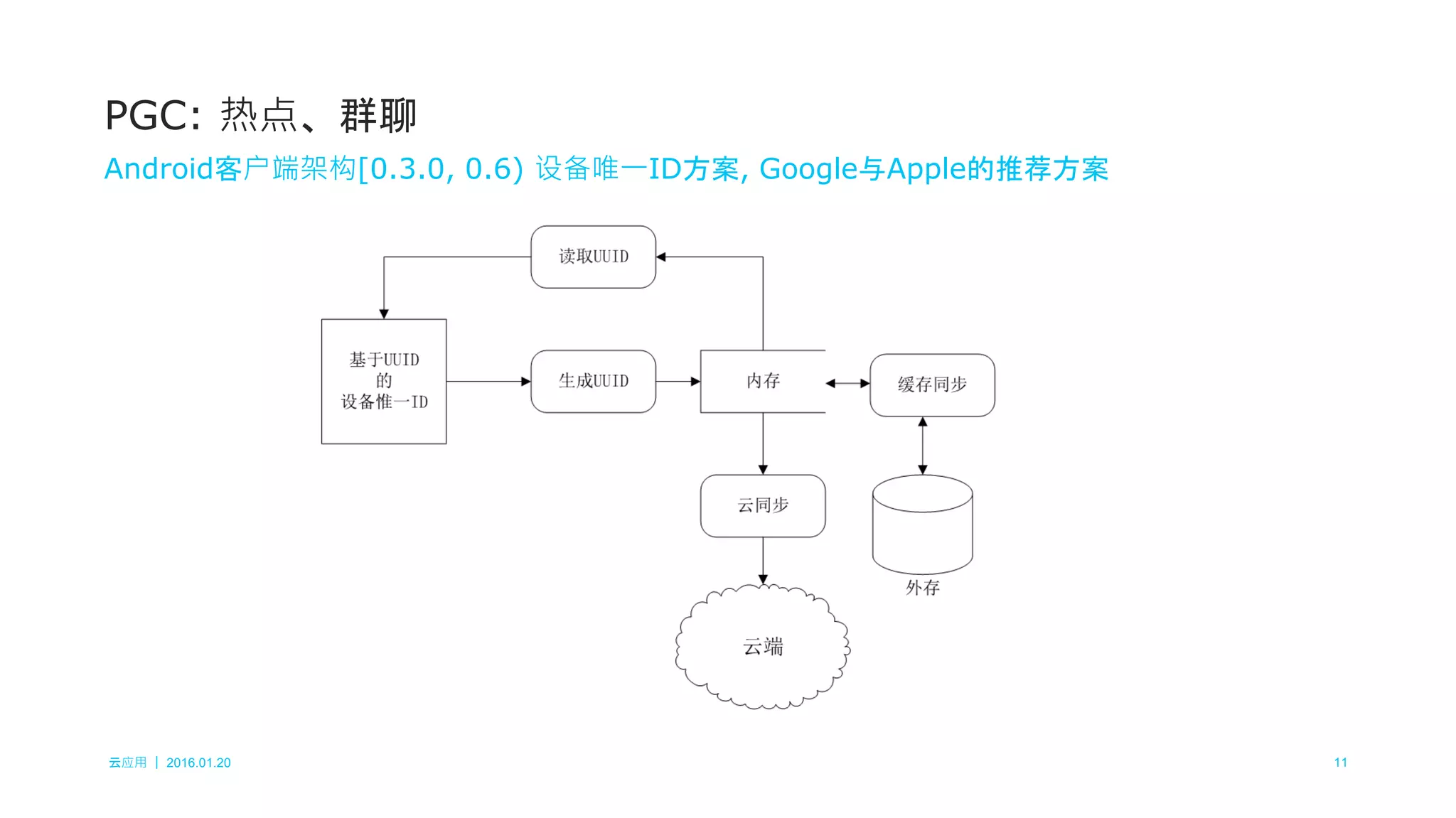

11. 云应用 ｜ 2016.01.20 11
PGC: 热点、群聊
Android客户端架构[0.3.0, 0.6) 设备唯一ID方案, Google与Apple的推荐方案

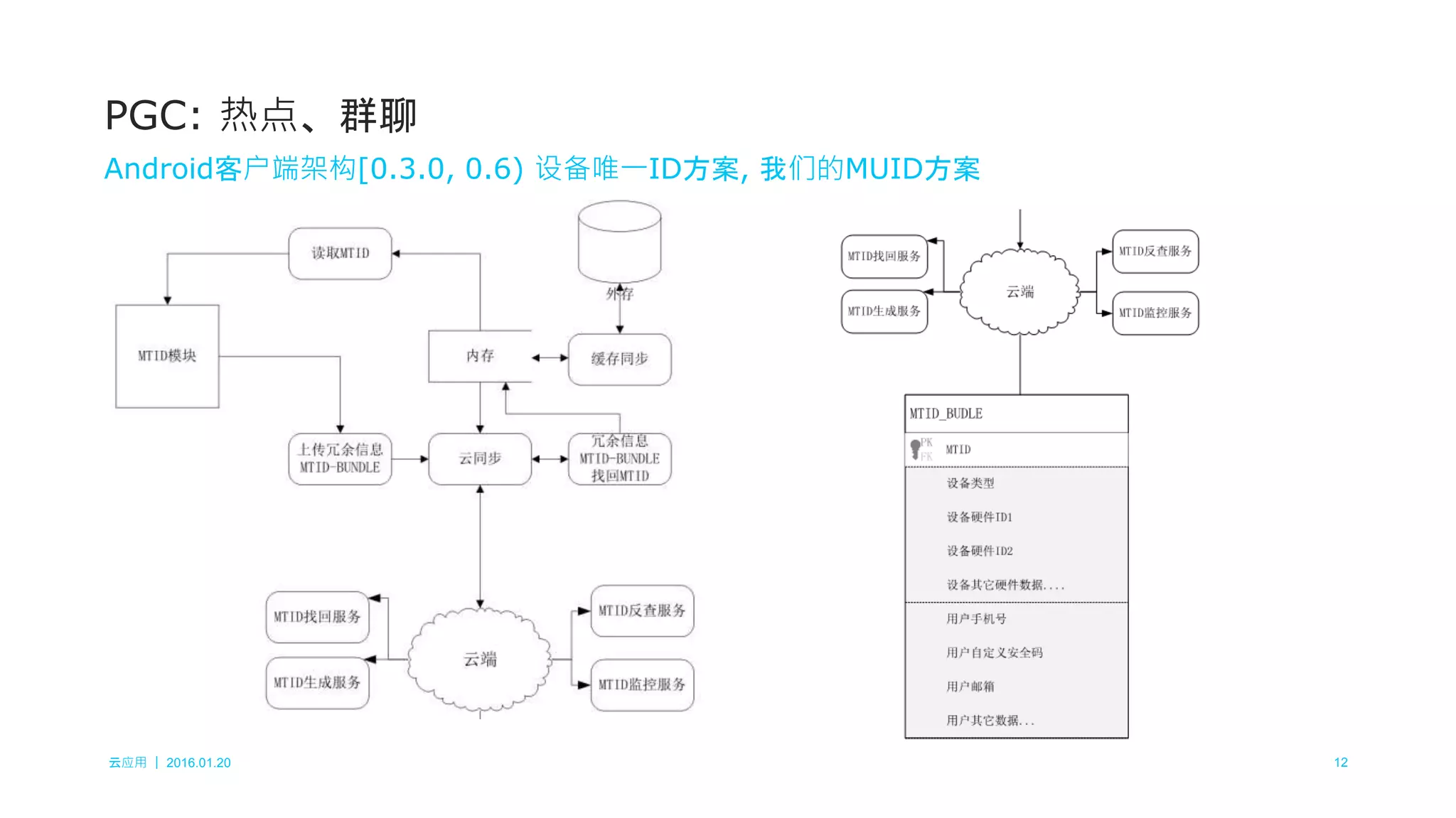

12. 云应用 ｜ 2016.01.20 12
PGC: 热点、群聊
Android客户端架构[0.3.0, 0.6) 设备唯一ID方案, 我们的MUID方案

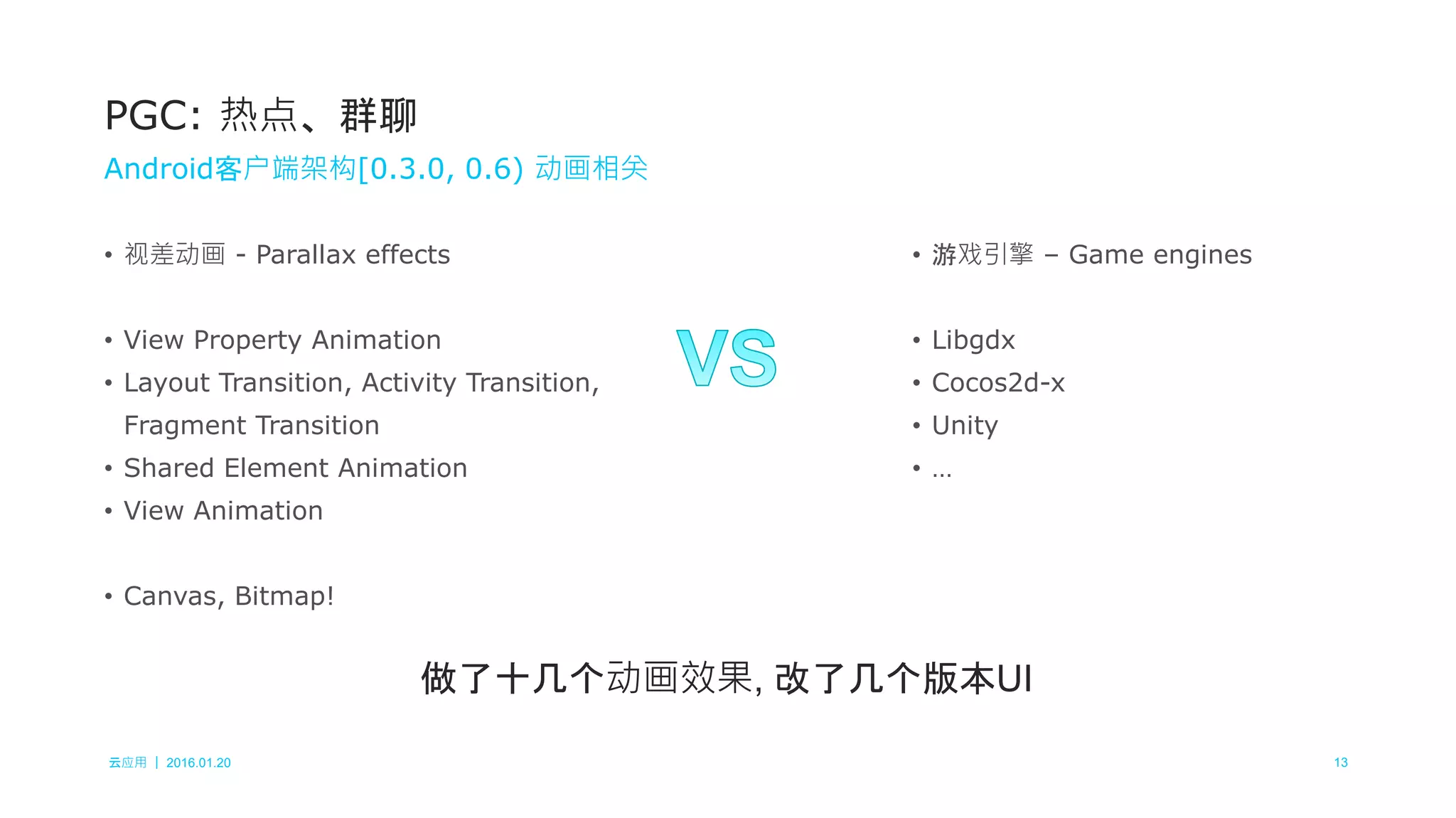

13. 云应用 ｜ 2016.01.20 13
• 视差动画 - Parallax effects
• View Property Animation
• Layout Transition, Activity Transition,
Fragment Transition
• Shared Element Animation
• View Animation
• Canvas, Bitmap!
PGC: 热点、群聊
Android客户端架构[0.3.0, 0.6) 动画相关
• 游戏引擎 – Game engines
• Libgdx
• Cocos2d-x
• Unity
• …
做了十几个动画效果, 改了几个版本UI

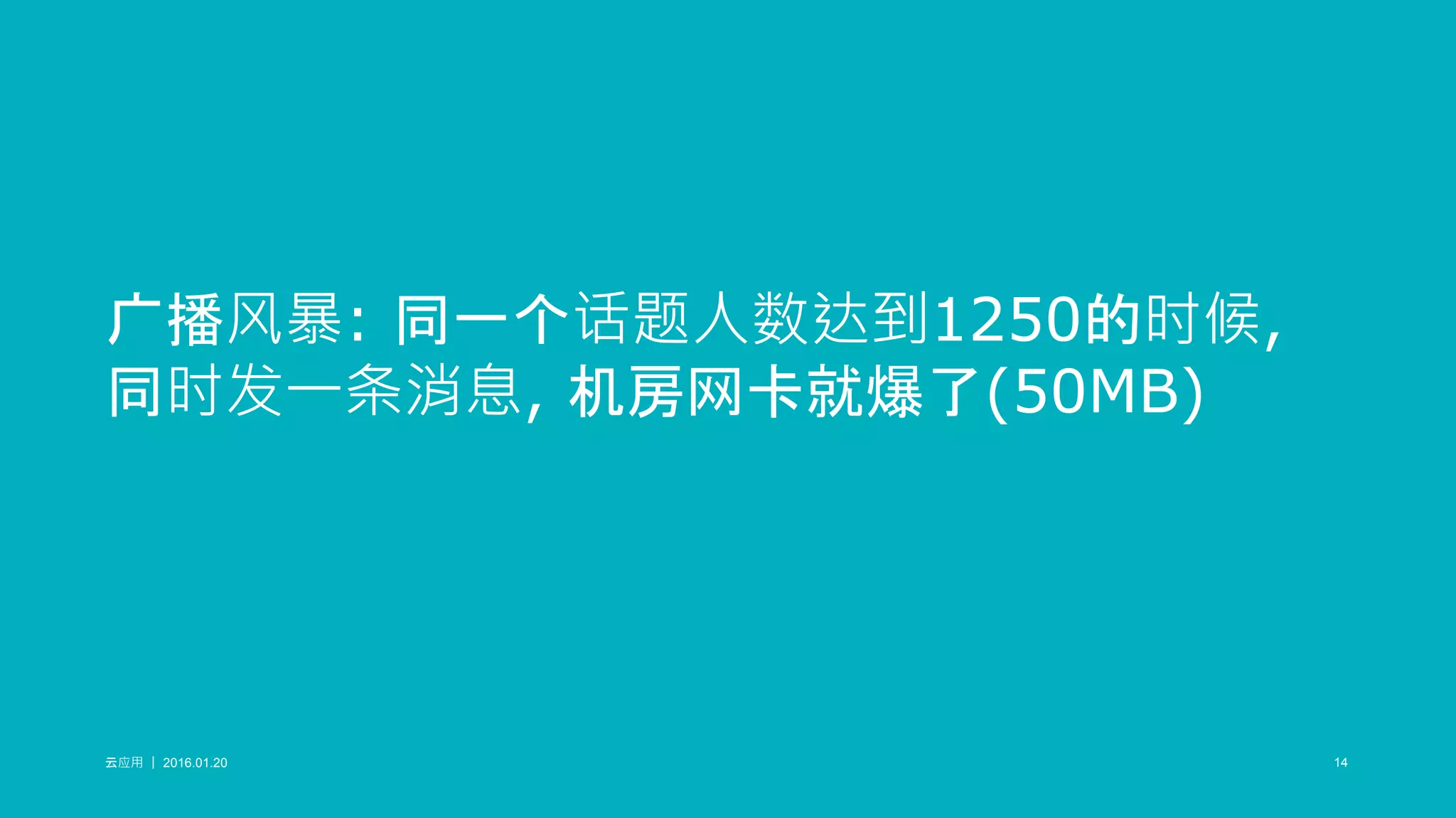

14. 云应用 ｜ 2016.01.20 14云应用 ｜ 2016.01.20 14
广播风暴: 同一个话题人数达到1250的时候,
同时发一条消息, 机房网卡就爆了(50MB)

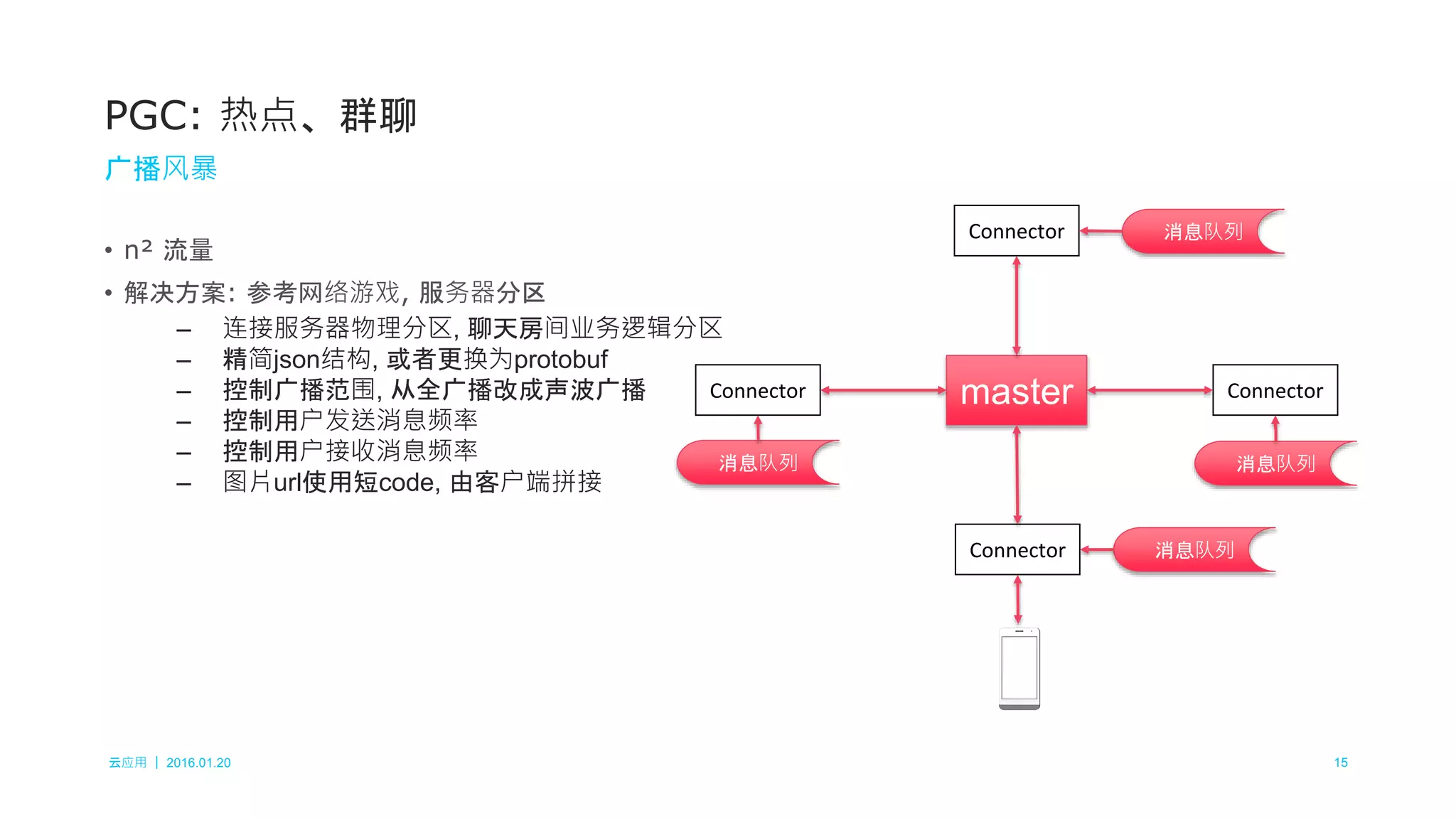

15. 云应用 ｜ 2016.01.20 15
• n² 流量
• 解决方案: 参考网络游戏, 服务器分区
– 连接服务器物理分区, 聊天房间业务逻辑分区
– 精简json结构, 或者更换为protobuf
– 控制广播范围, 从全广播改成声波广播
– 控制用户发送消息频率
– 控制用户接收消息频率
– 图片url使用短code, 由客户端拼接
PGC: 热点、群聊
广播风暴
Connector
Connector
Connectormaster
Connector
消息队列
消息队列
消息队列
消息队列

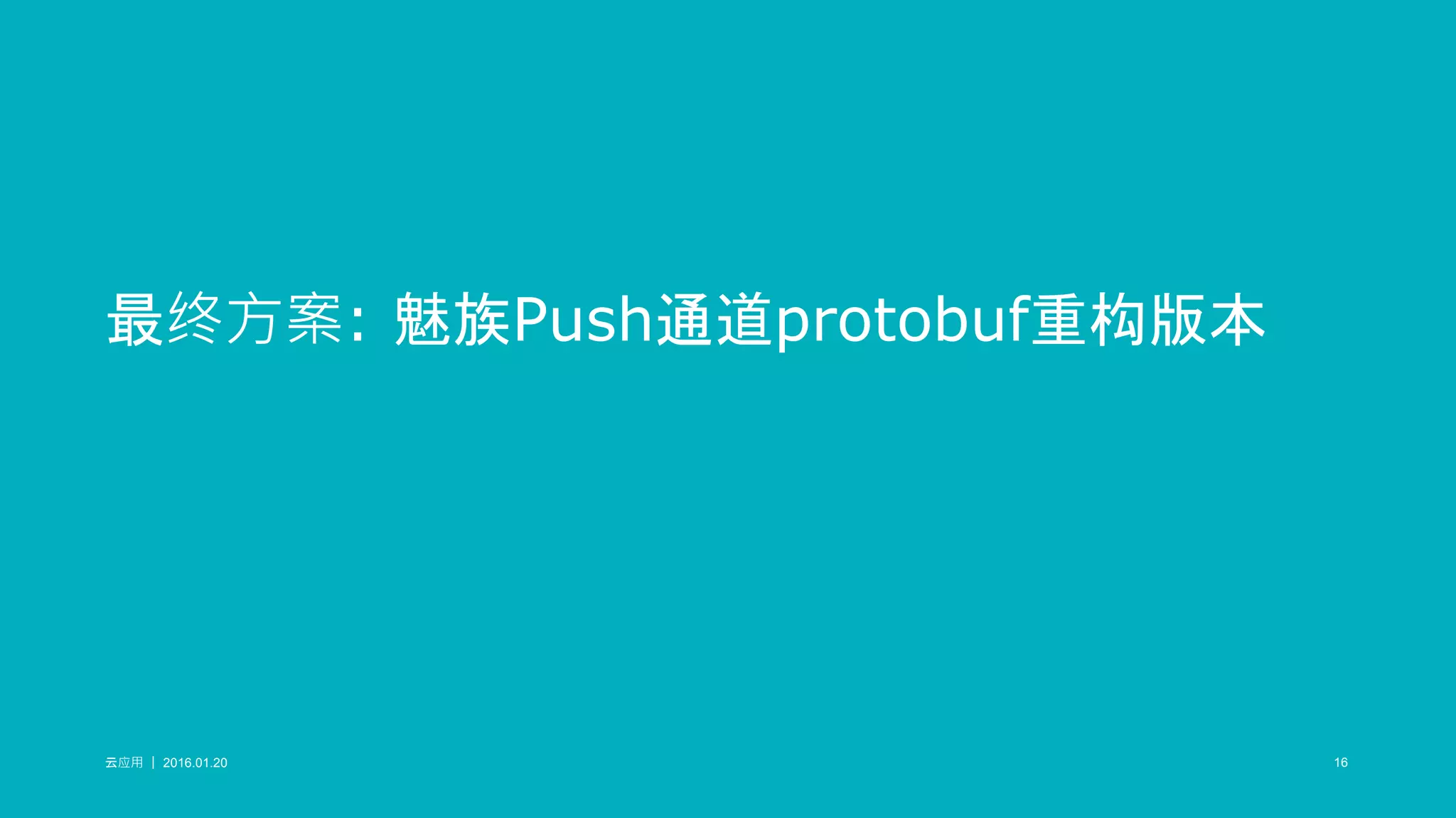

16. 云应用 ｜ 2016.01.20 16云应用 ｜ 2016.01.20 16
最终方案: 魅族Push通道protobuf重构版本

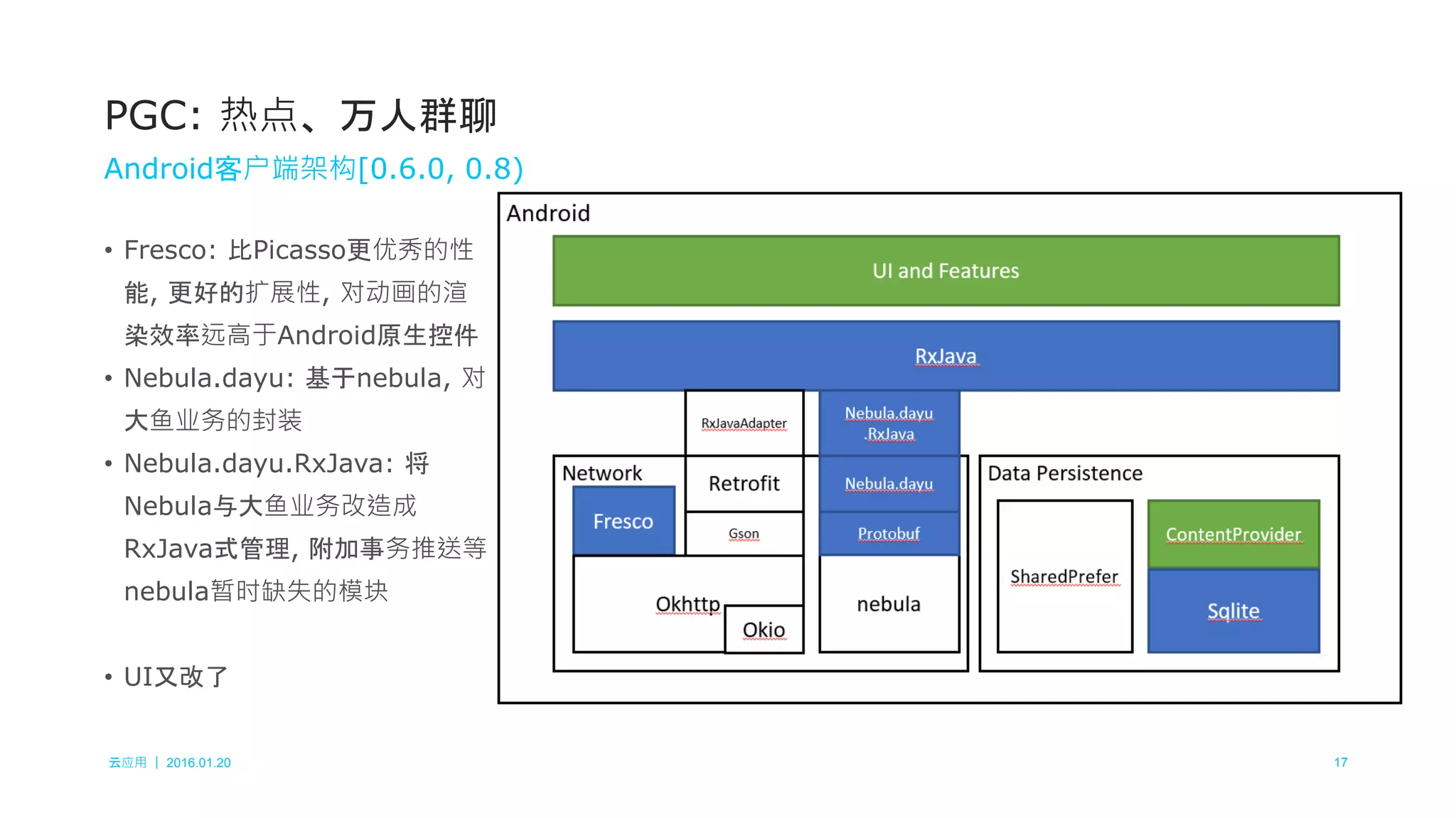

17. 云应用 ｜ 2016.01.20 17
• Fresco: 比Picasso更优秀的性
能, 更好的扩展性, 对动画的渲
染效率远高于Android原生控件
• Nebula.dayu: 基于nebula, 对
大鱼业务的封装
• Nebula.dayu.RxJava: 将
Nebula与大鱼业务改造成
RxJava式管理, 附加事务推送等
nebula暂时缺失的模块
• UI又改了
PGC: 热点、万人群聊
Android客户端架构[0.6.0, 0.8)

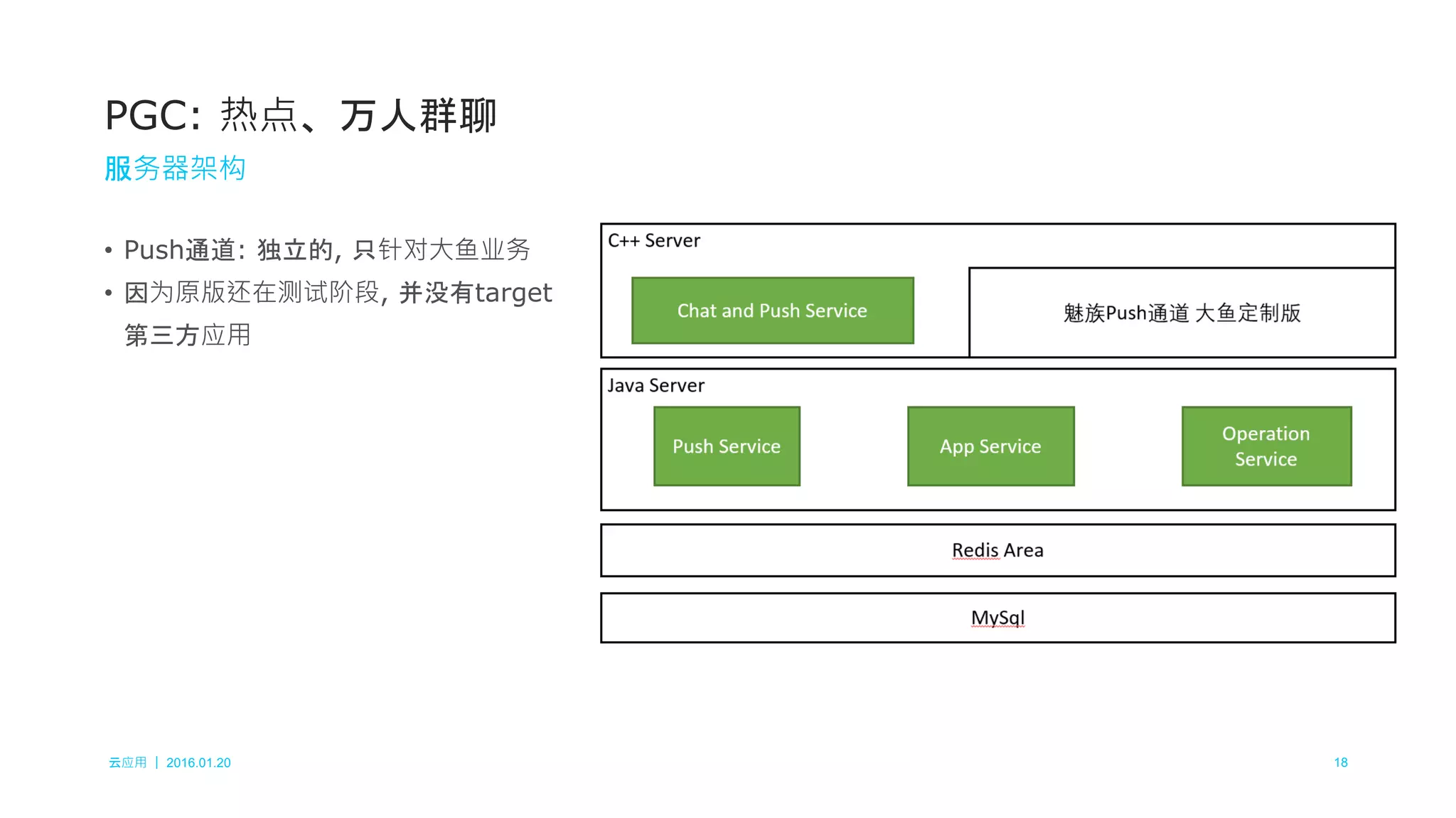

18. 云应用 ｜ 2016.01.20 18
• Push通道: 独立的, 只针对大鱼业务
• 因为原版还在测试阶段, 并没有target
第三方应用
PGC: 热点、万人群聊
服务器架构

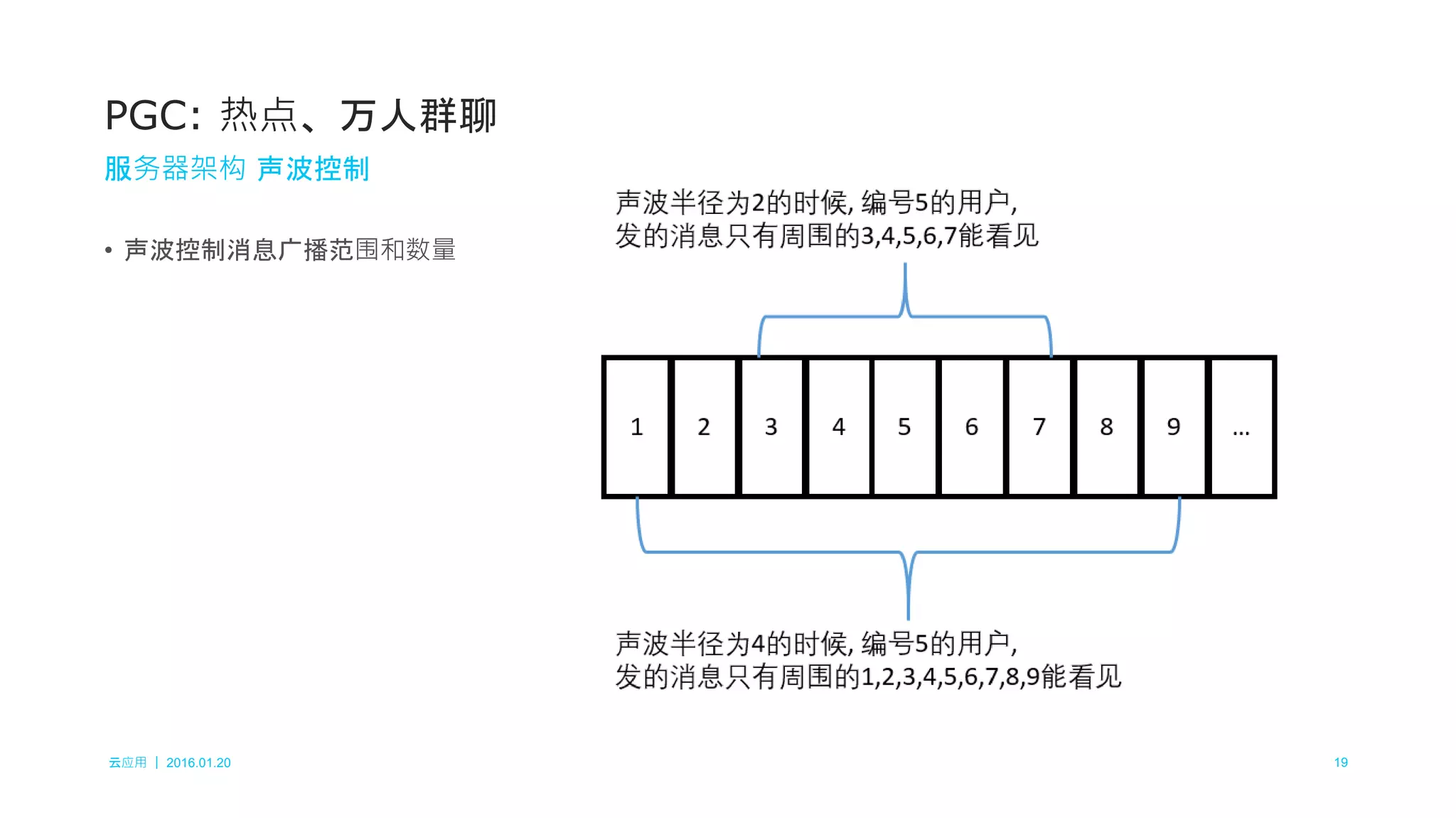

19. 云应用 ｜ 2016.01.20 19
• 声波控制消息广播范围和数量
PGC: 热点、万人群聊
服务器架构 声波控制

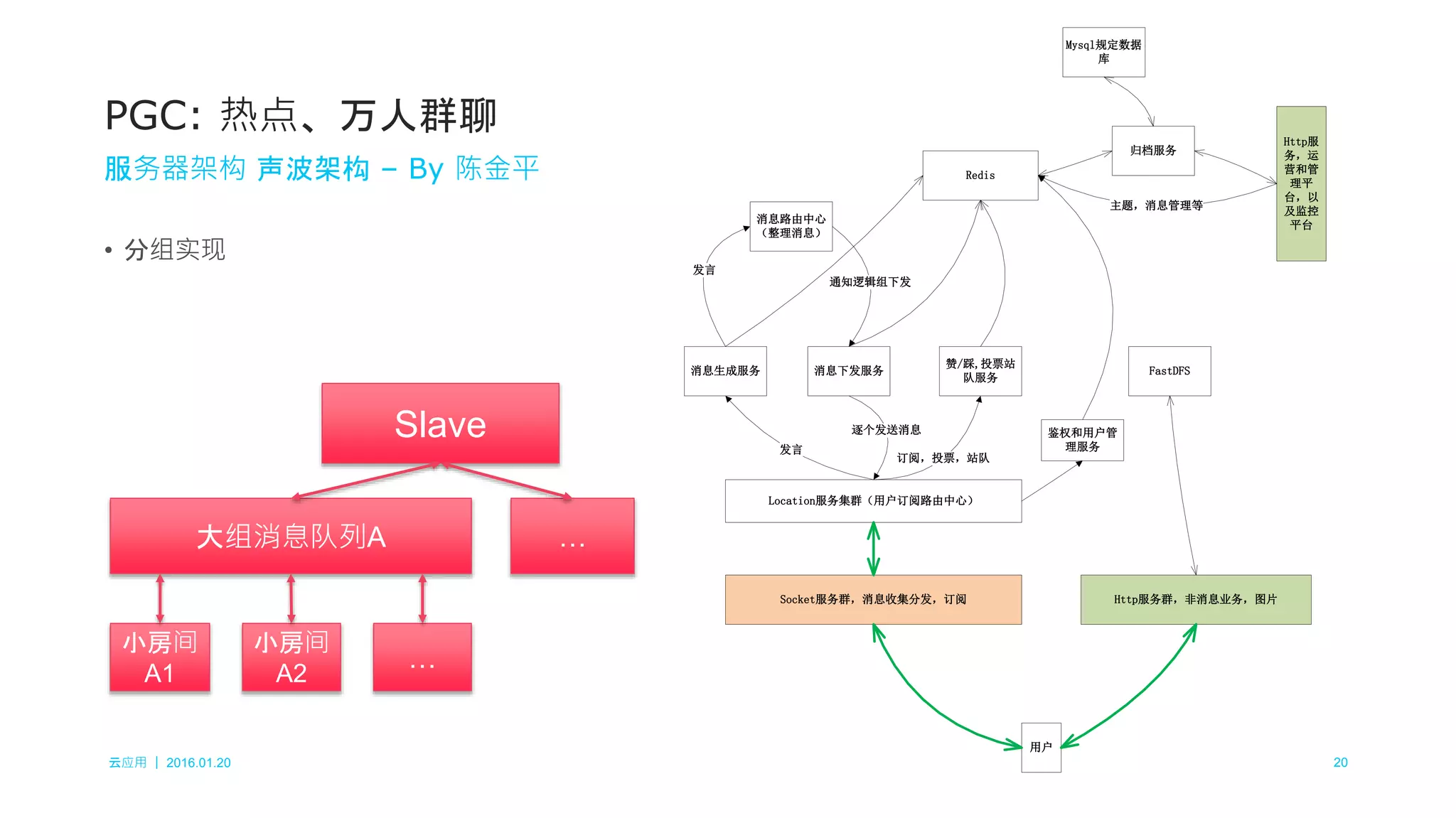

20. 云应用 ｜ 2016.01.20 20
• 分组实现
PGC: 热点、万人群聊
服务器架构 声波架构 – By 陈金平
Socket服务群，消息收集分发，订阅 Http服务群，非消息业务，图片
Http服
务，运
营和管
理平
台，以
及监控
平台
消息生成服务 消息下发服务
赞/踩,投票站
队服务
Redis
Mysql规定数据
库
归档服务
FastDFS
用户
消息路由中心
（整理消息）
发言
Location服务集群（用户订阅路由中心）
发言
通知逻辑组下发
逐个发送消息
订阅，投票，站队
主题，消息管理等
鉴权和用户管
理服务
大组消息队列A
小房间
A1
小房间
A2
…
…
Slave

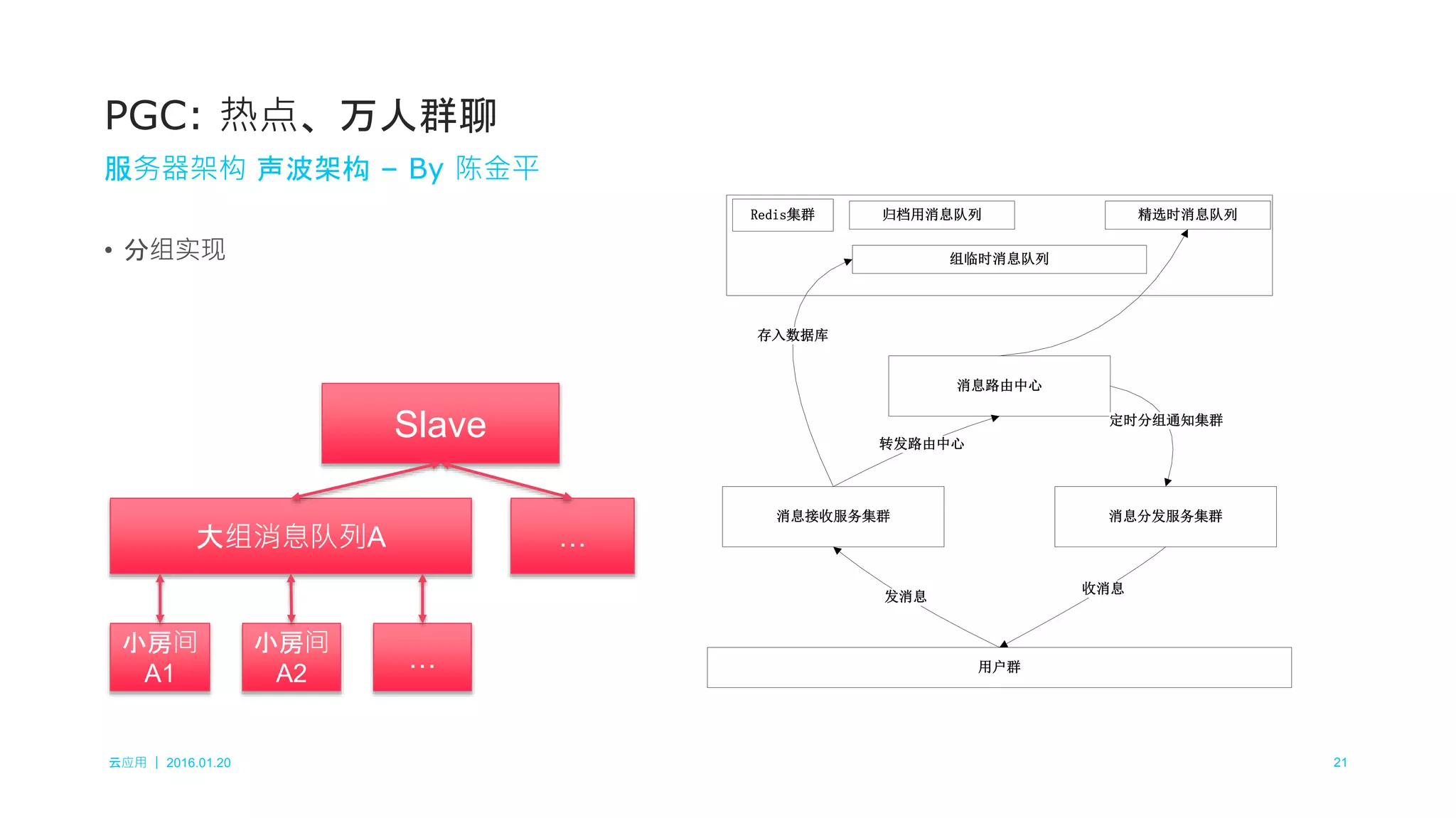

21. 云应用 ｜ 2016.01.20 21
• 分组实现
PGC: 热点、万人群聊
服务器架构 声波架构 – By 陈金平
大组消息队列A
小房间
A1
小房间
A2
…
…
Slave
消息接收服务集群 消息分发服务集群
消息路由中心
Redis集群
组临时消息队列
精选时消息队列归档用消息队列
用户群
发消息
存入数据库
转发路由中心
定时分组通知集群
收消息

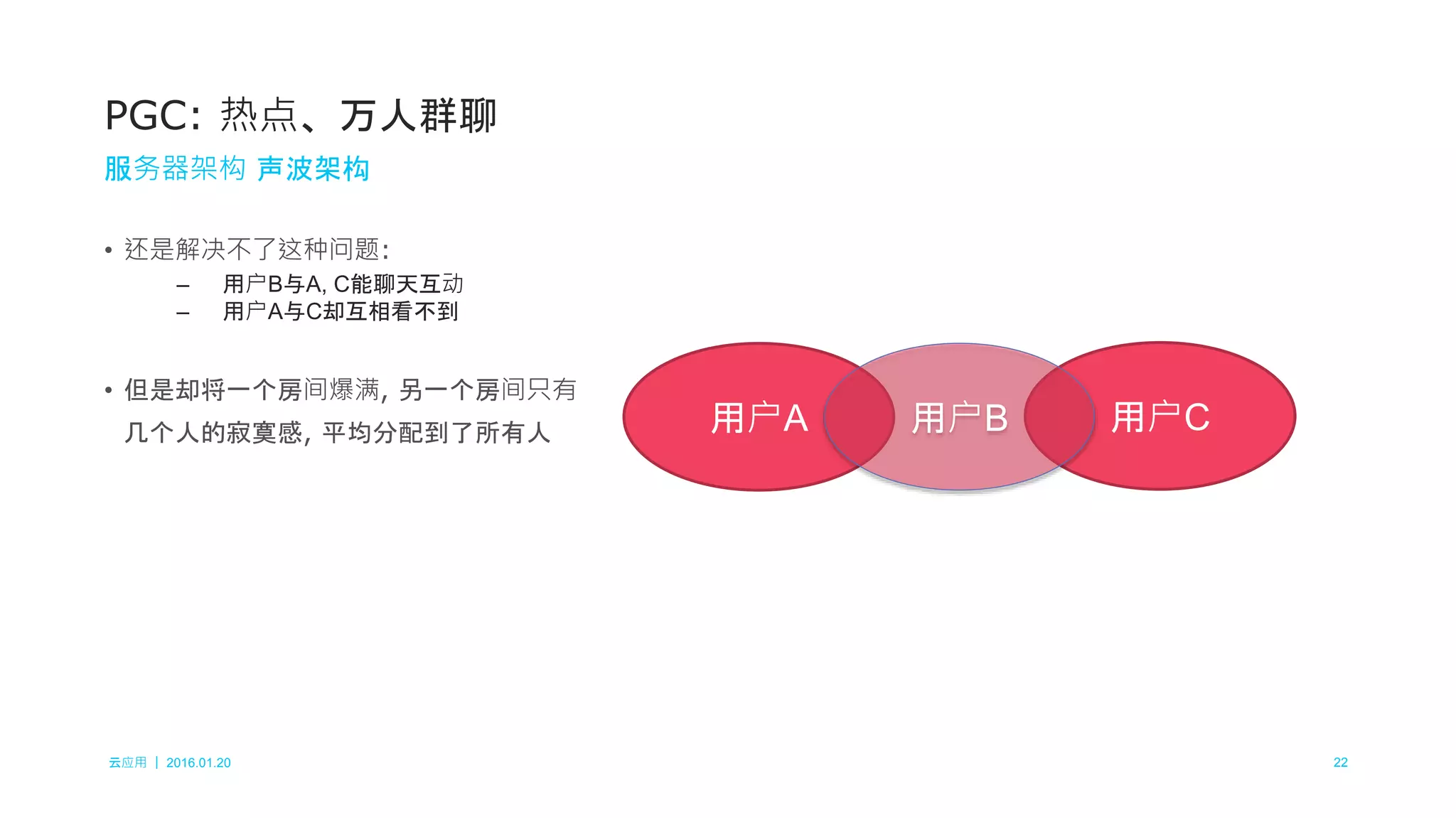

22. 云应用 ｜ 2016.01.20 22
• 还是解决不了这种问题:
– 用户B与A, C能聊天互动
– 用户A与C却互相看不到
• 但是却将一个房间爆满, 另一个房间只有
几个人的寂寞感, 平均分配到了所有人
PGC: 热点、万人群聊
服务器架构 声波架构
用户A 用户C用户B

23. 云应用 ｜ 2016.01.20 23云应用 ｜ 2016.01.20 23

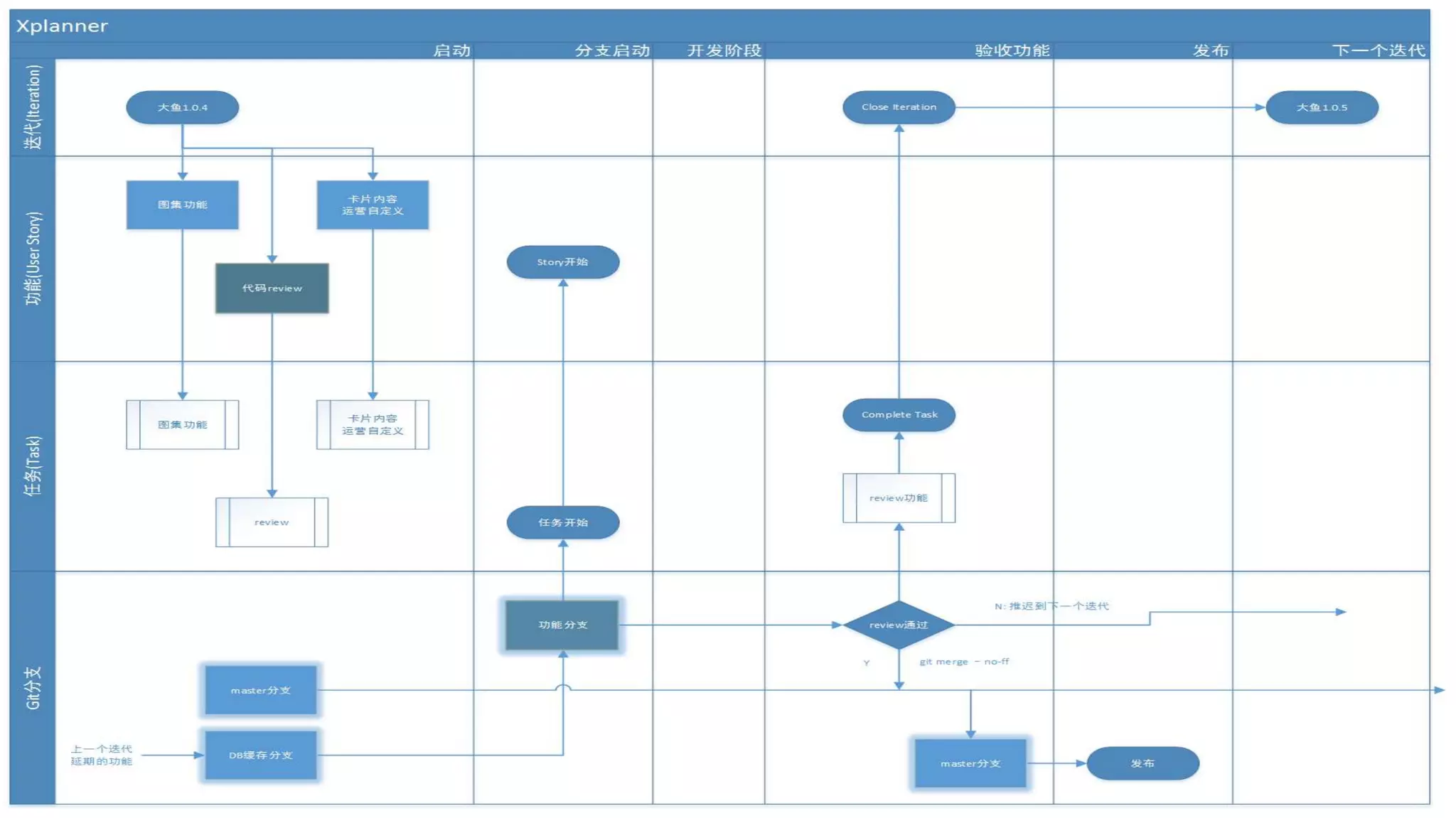

并行开发流程

24. 云应用 ｜ 2016.01.20 24

25. 云应用 ｜ 2016.01.20 25云应用 ｜ 2016.01.20 25

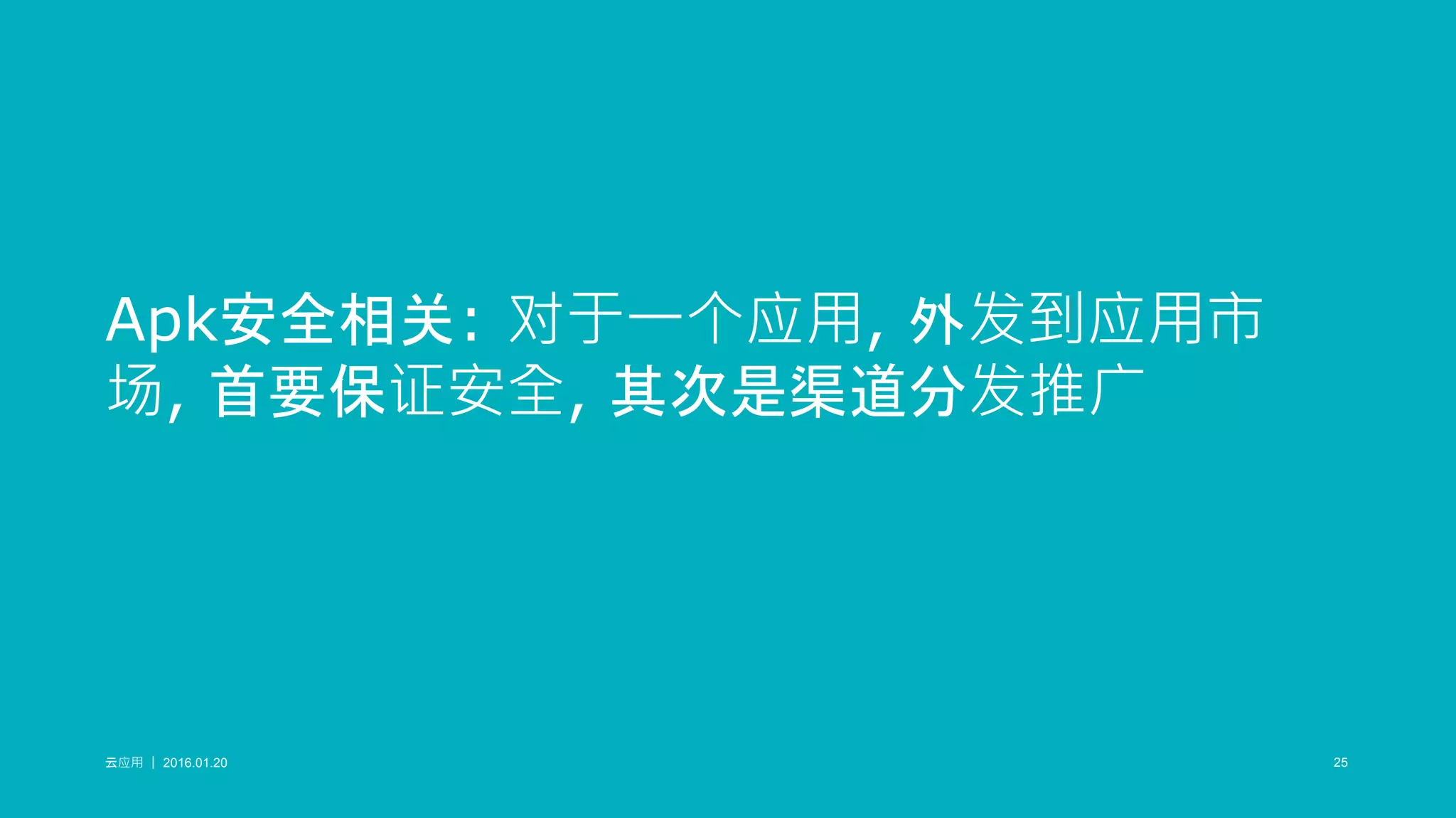

Apk安全相关: 对于一个应用, 外发到应用市
场, 首要保证安全, 其次是渠道分发推广

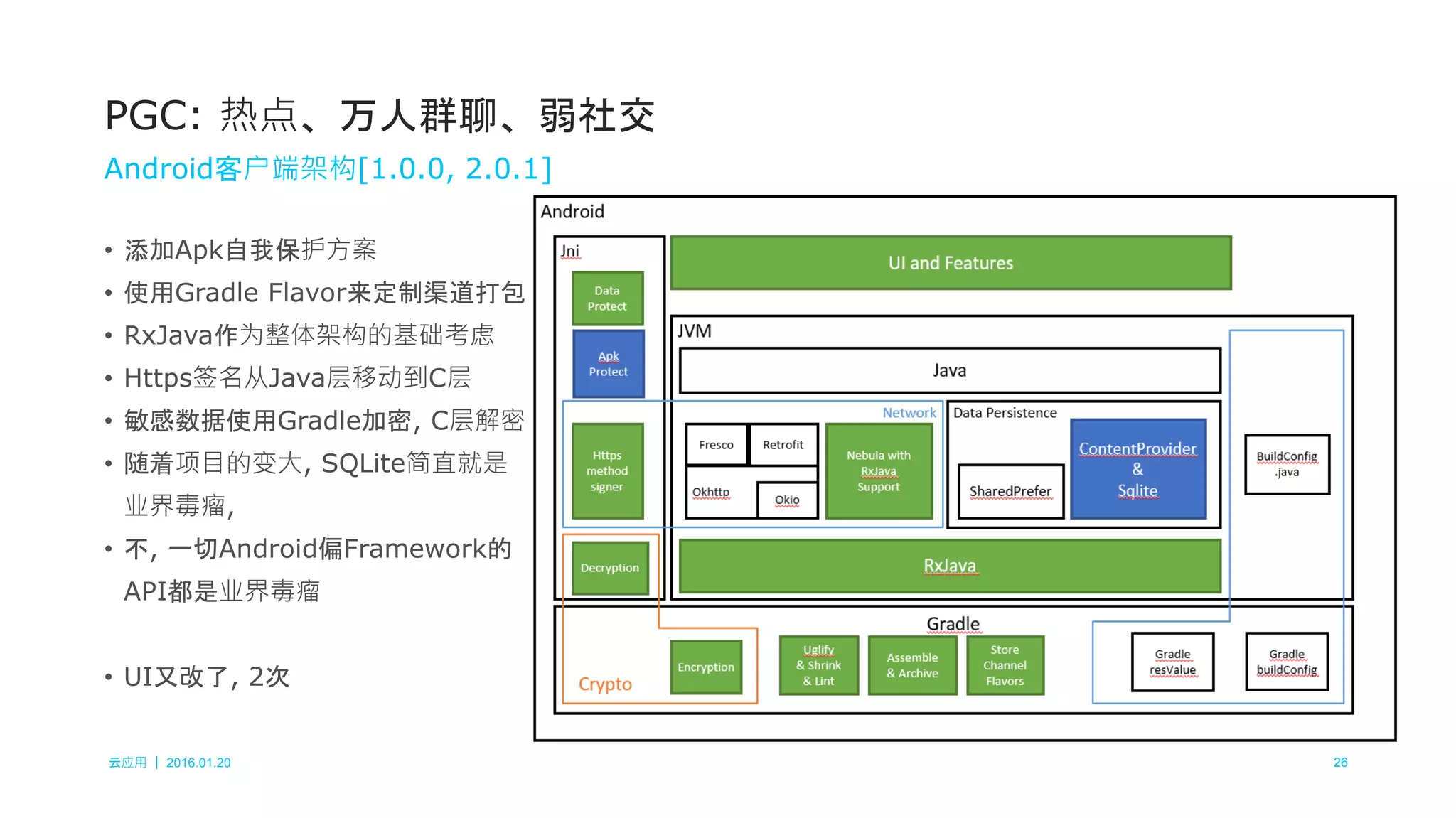

26. 云应用 ｜ 2016.01.20 26
• 添加Apk自我保护方案
• 使用Gradle Flavor来定制渠道打包
• RxJava作为整体架构的基础考虑
• Https签名从Java层移动到C层
• 敏感数据使用Gradle加密, C层解密
• 随着项目的变大, SQLite简直就是
业界毒瘤,
• 不, 一切Android偏Framework的
API都是业界毒瘤
• UI又改了, 2次
PGC: 热点、万人群聊、弱社交
Android客户端架构[1.0.0, 2.0.1]

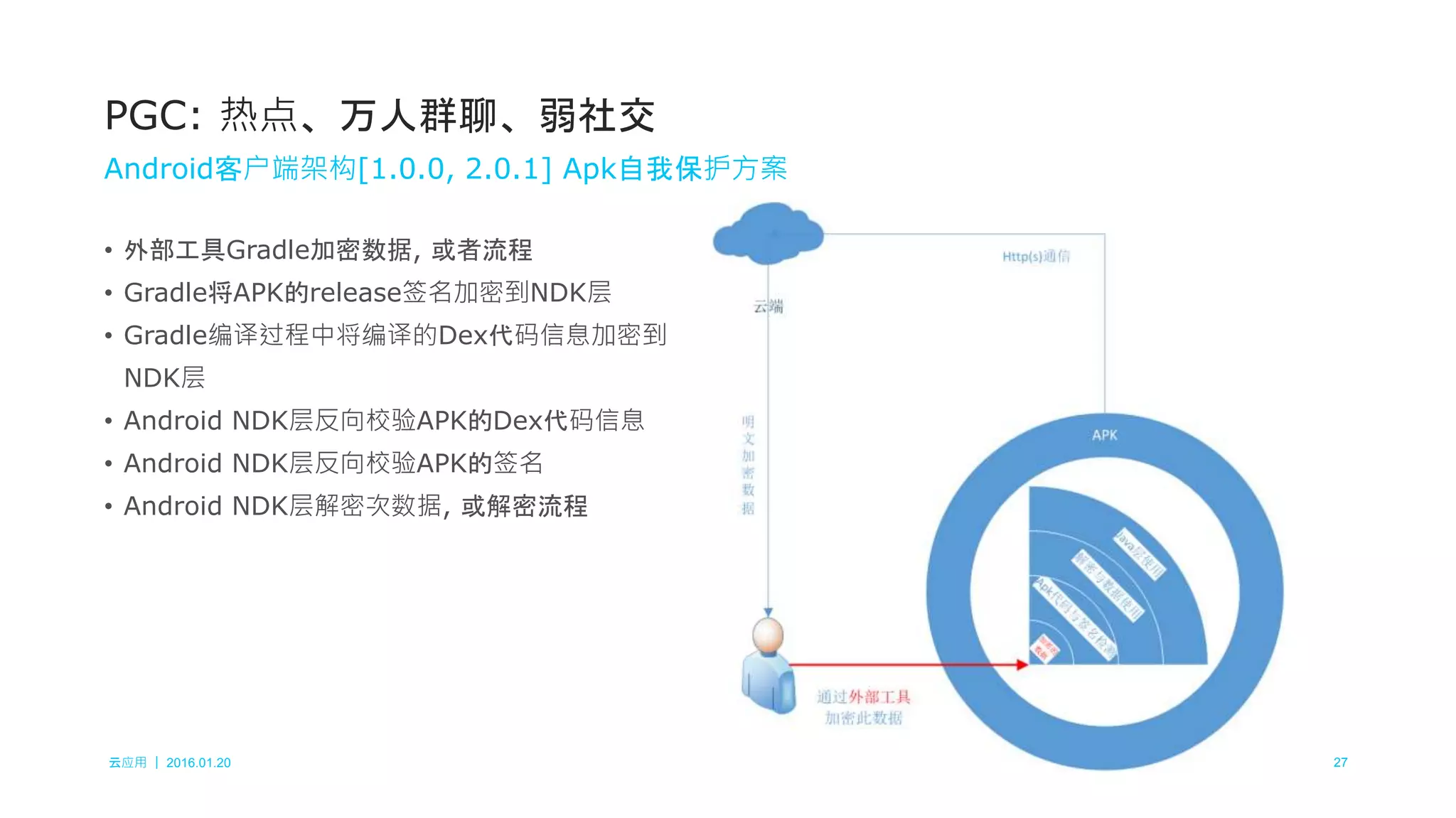

27. 云应用 ｜ 2016.01.20 27
• 外部工具Gradle加密数据, 或者流程
• Gradle将APK的release签名加密到NDK层
• Gradle编译过程中将编译的Dex代码信息加密到
NDK层
• Android NDK层反向校验APK的Dex代码信息
• Android NDK层反向校验APK的签名
• Android NDK层解密次数据, 或解密流程
PGC: 热点、万人群聊、弱社交
Android客户端架构[1.0.0, 2.0.1] Apk自我保护方案

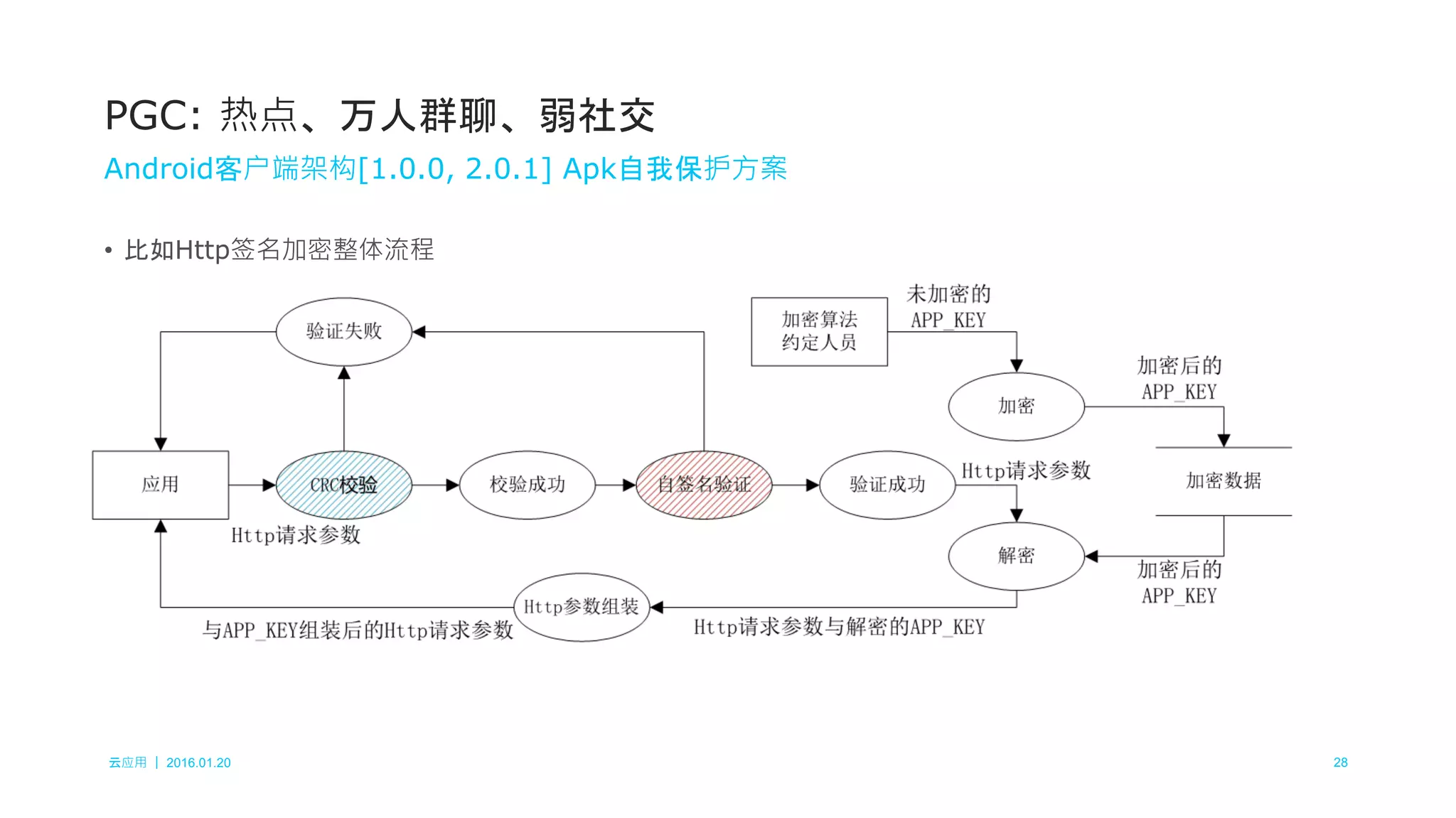

28. 云应用 ｜ 2016.01.20 28
• 比如Http签名加密整体流程
PGC: 热点、万人群聊、弱社交
Android客户端架构[1.0.0, 2.0.1] Apk自我保护方案

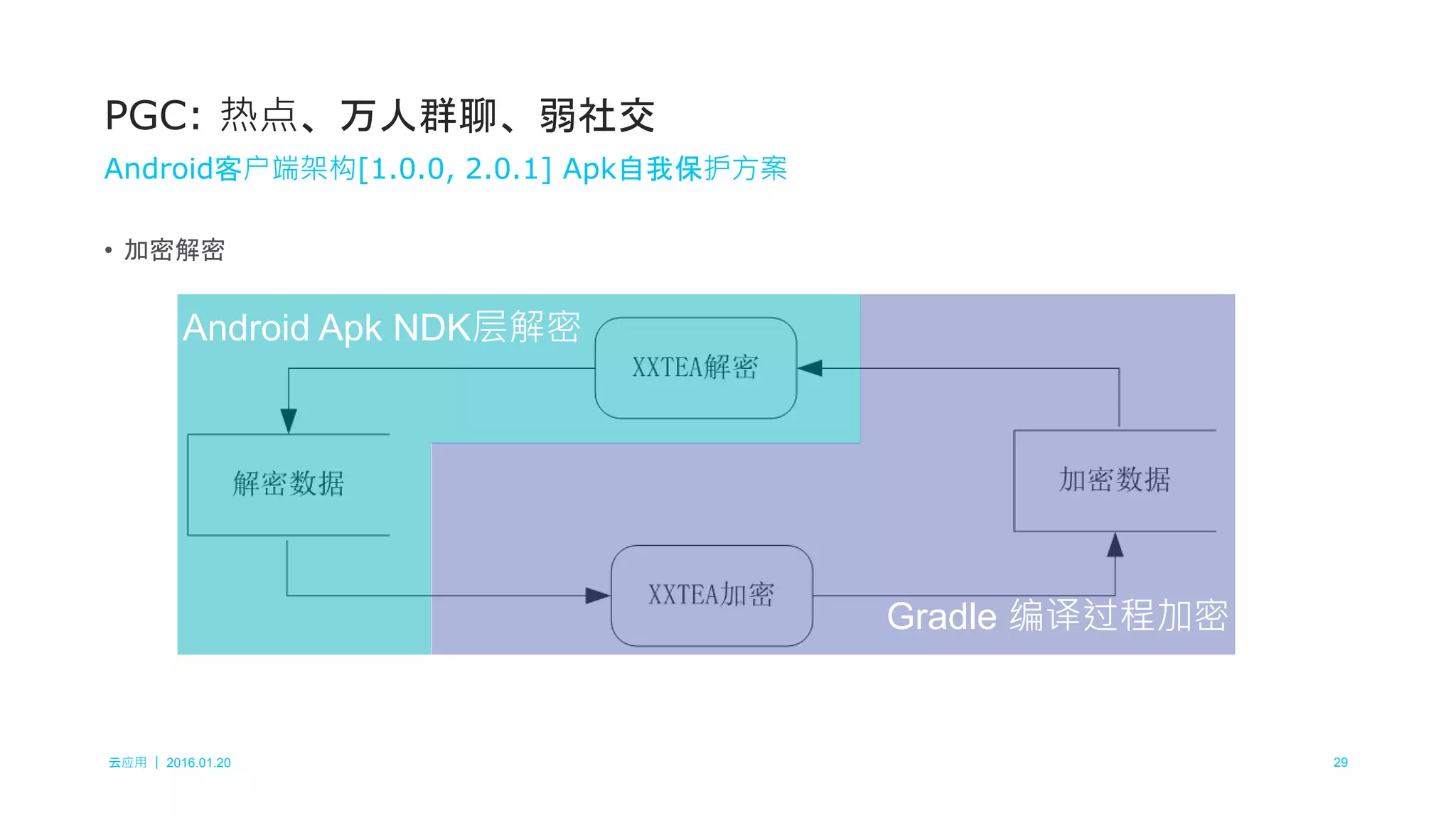

29. 云应用 ｜ 2016.01.20 29
• 加密解密
PGC: 热点、万人群聊、弱社交
Android客户端架构[1.0.0, 2.0.1] Apk自我保护方案
Android Apk NDK层解密
Gradle 编译过程加密

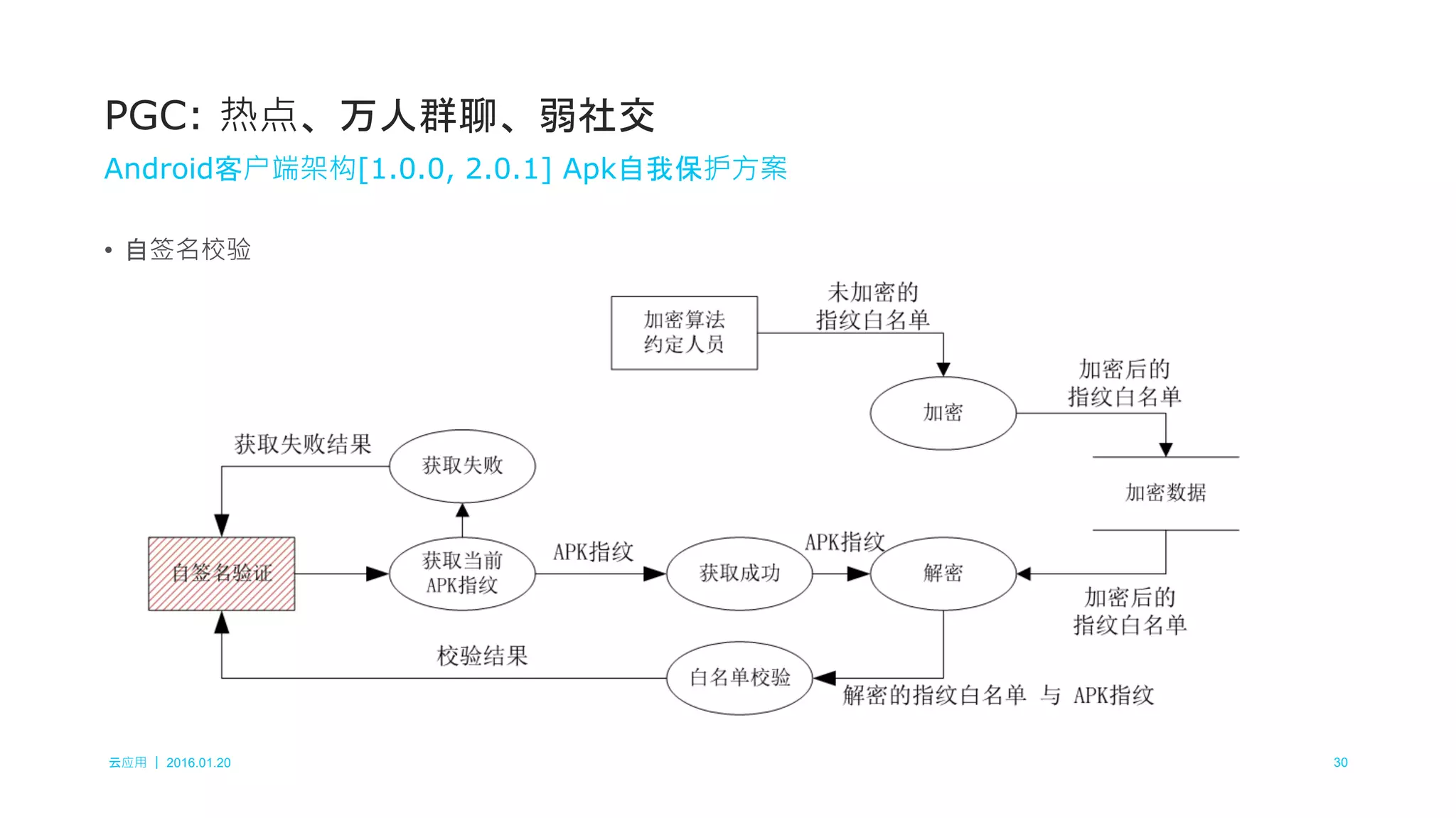

30. 云应用 ｜ 2016.01.20 30
• 自签名校验
PGC: 热点、万人群聊、弱社交
Android客户端架构[1.0.0, 2.0.1] Apk自我保护方案

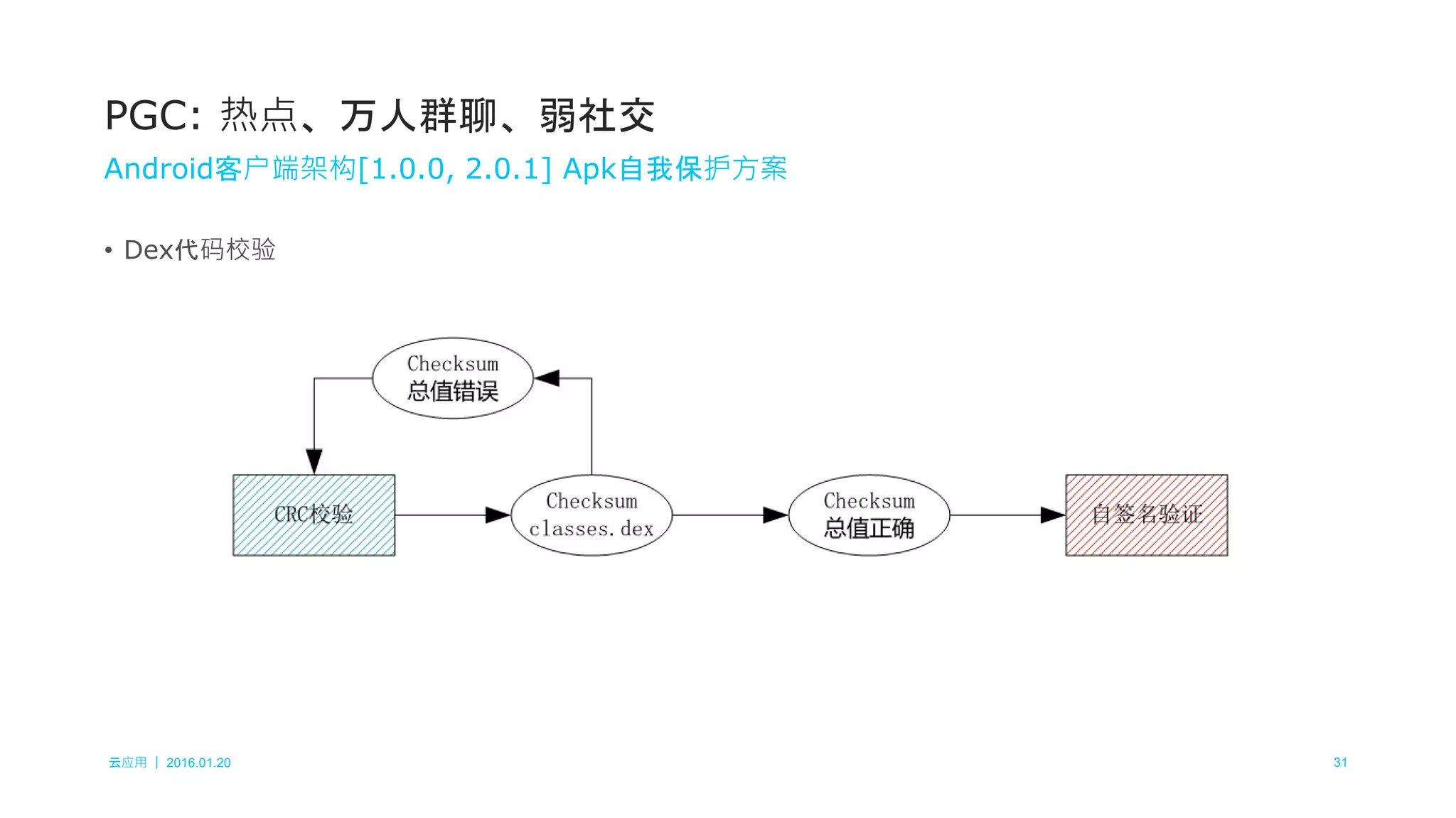

31. 云应用 ｜ 2016.01.20 31
• Dex代码校验
PGC: 热点、万人群聊、弱社交
Android客户端架构[1.0.0, 2.0.1] Apk自我保护方案

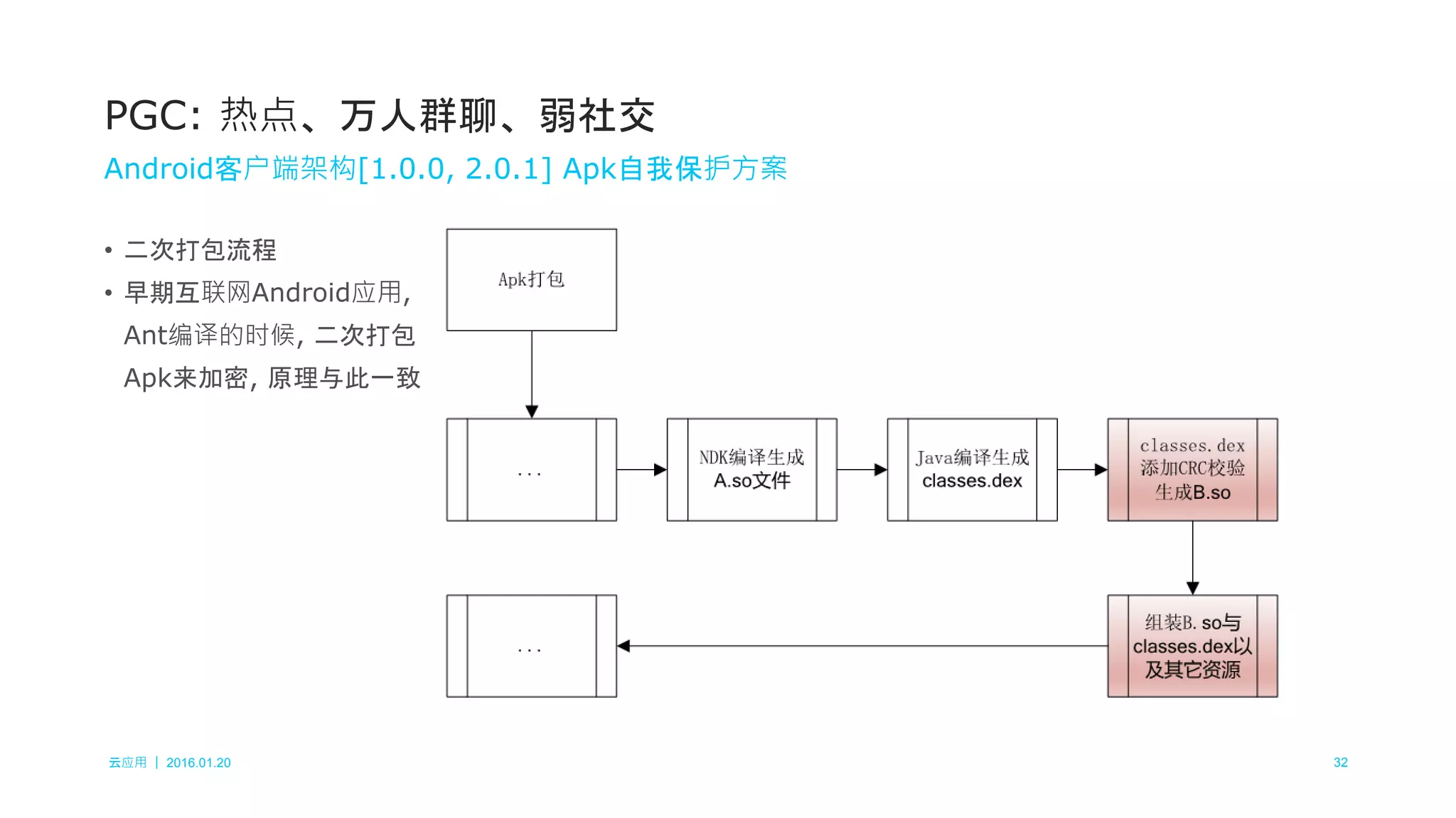

32. 云应用 ｜ 2016.01.20 32
• 二次打包流程
• 早期互联网Android应用,
Ant编译的时候, 二次打包
Apk来加密, 原理与此一致
PGC: 热点、万人群聊、弱社交
Android客户端架构[1.0.0, 2.0.1] Apk自我保护方案

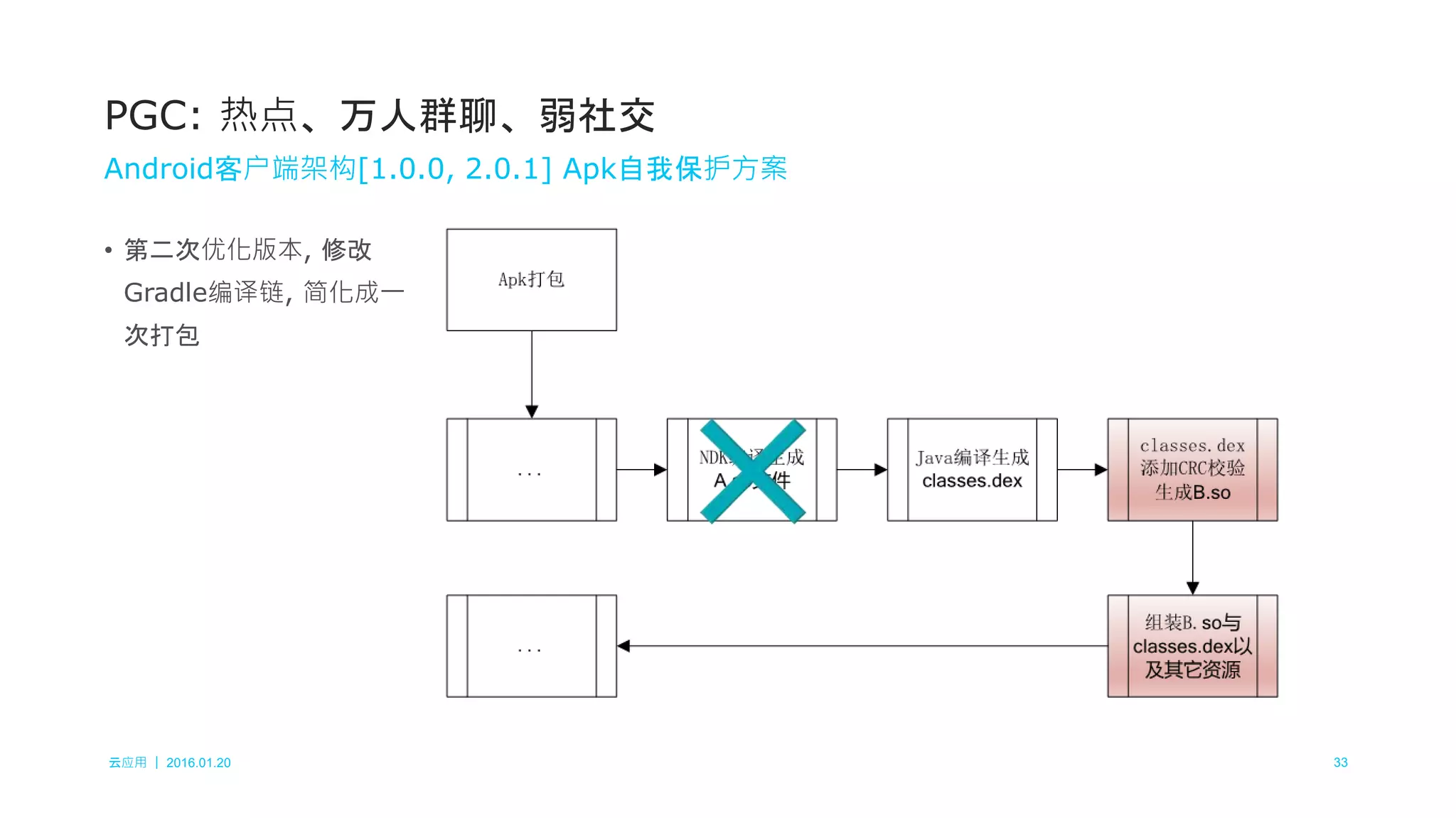

33. 云应用 ｜ 2016.01.20 33
• 第二次优化版本, 修改
Gradle编译链, 简化成一
次打包
PGC: 热点、万人群聊、弱社交
Android客户端架构[1.0.0, 2.0.1] Apk自我保护方案

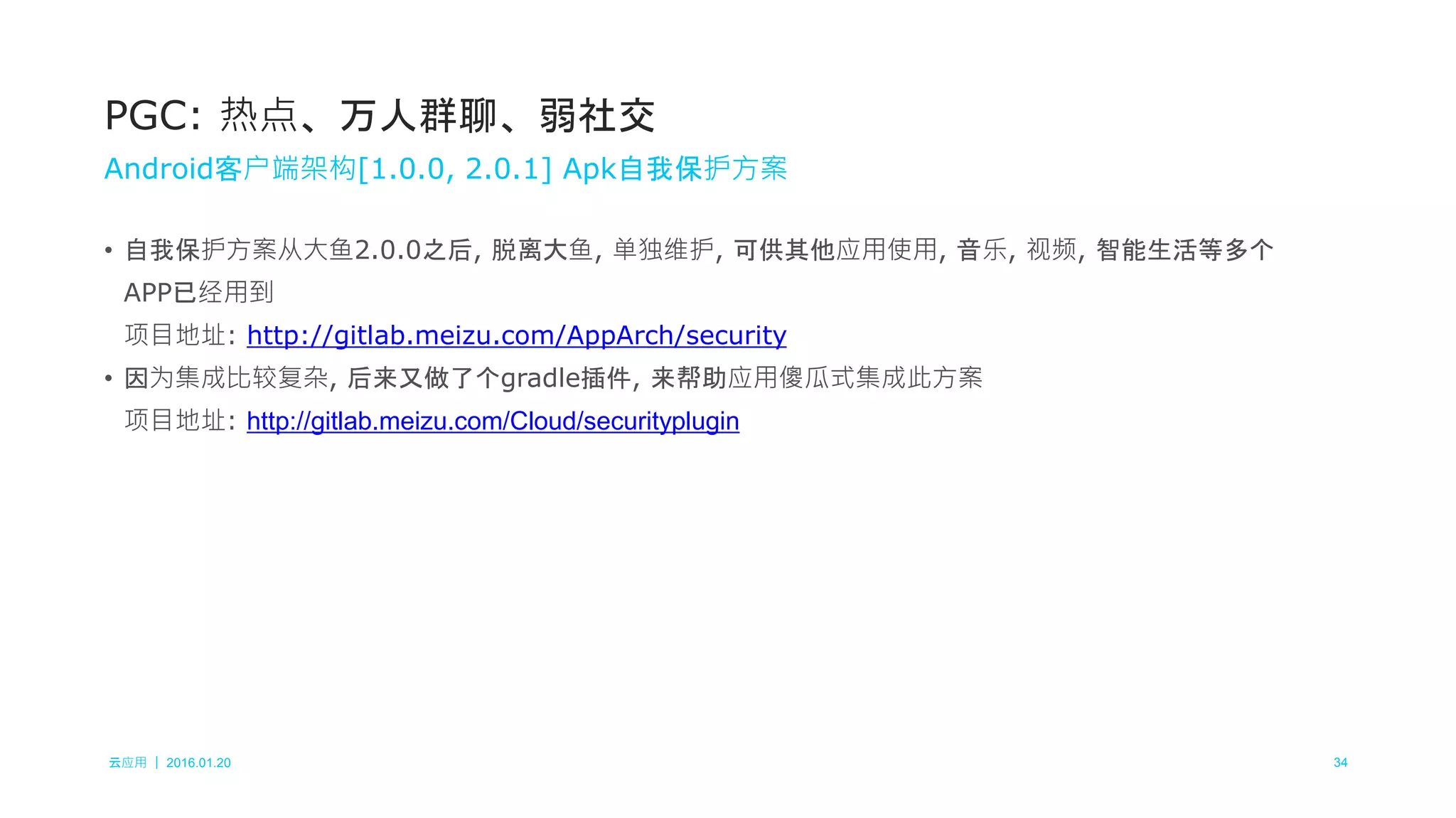

34. 云应用 ｜ 2016.01.20 34
• 自我保护方案从大鱼2.0.0之后, 脱离大鱼, 单独维护, 可供其他应用使用, 音乐, 视频, 智能生活等多个
APP已经用到
项目地址: http://gitlab.meizu.com/AppArch/security
• 因为集成比较复杂, 后来又做了个gradle插件, 来帮助应用傻瓜式集成此方案
项目地址: http://gitlab.meizu.com/Cloud/securityplugin
PGC: 热点、万人群聊、弱社交
Android客户端架构[1.0.0, 2.0.1] Apk自我保护方案

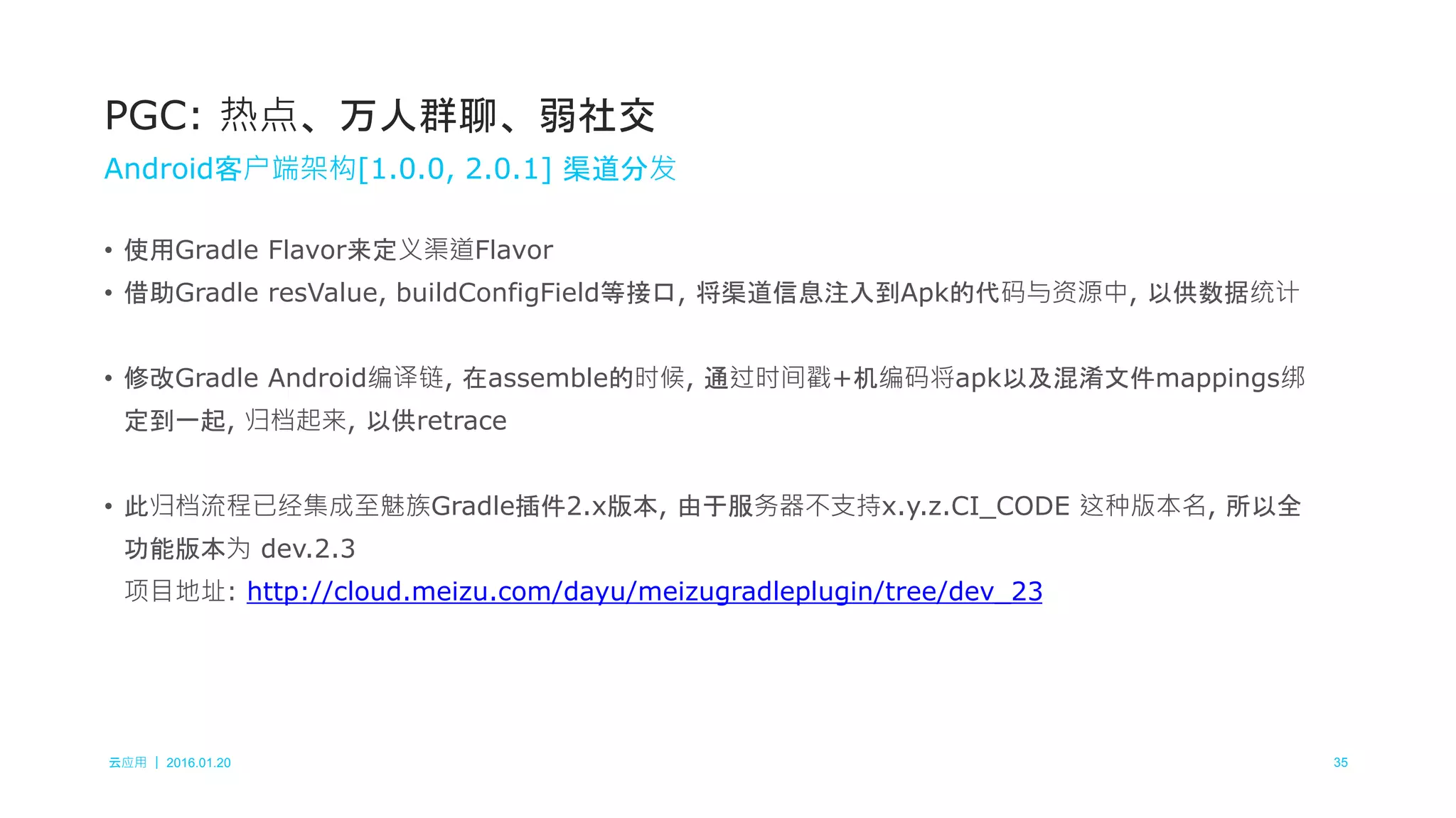

35. 云应用 ｜ 2016.01.20 35
• 使用Gradle Flavor来定义渠道Flavor
• 借助Gradle resValue, buildConfigField等接口, 将渠道信息注入到Apk的代码与资源中, 以供数据统计
• 修改Gradle Android编译链, 在assemble的时候, 通过时间戳+机编码将apk以及混淆文件mappings绑
定到一起, 归档起来, 以供retrace
• 此归档流程已经集成至魅族Gradle插件2.x版本, 由于服务器不支持x.y.z.CI_CODE 这种版本名, 所以全
功能版本为 dev.2.3
项目地址: http://cloud.meizu.com/dayu/meizugradleplugin/tree/dev_23
PGC: 热点、万人群聊、弱社交
Android客户端架构[1.0.0, 2.0.1] 渠道分发

36. 云应用 ｜ 2016.01.20 36云应用 ｜ 2016.01.20 36
2.0版本之后, 群聊被砍

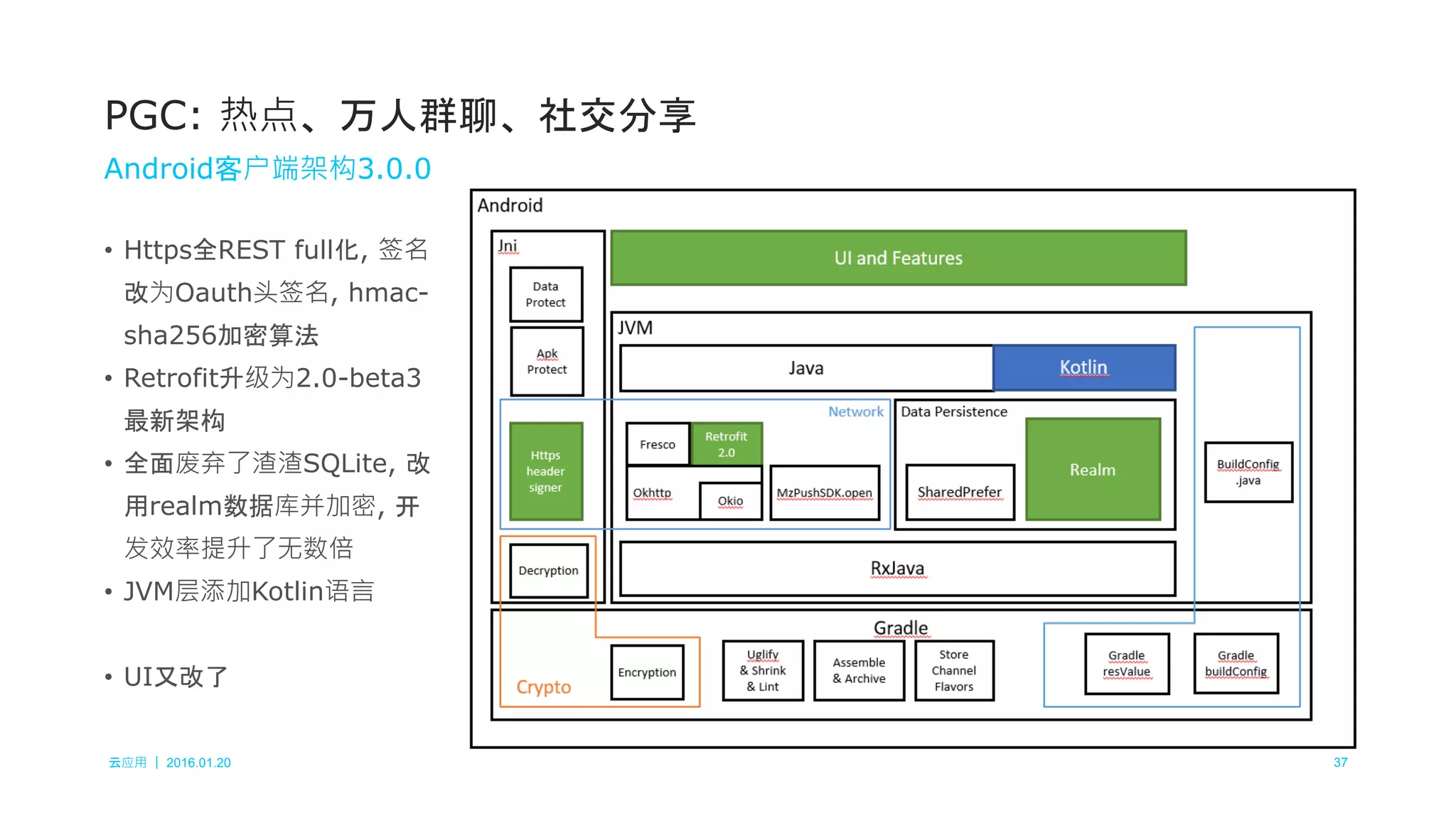

37. 云应用 ｜ 2016.01.20 37
• Https全REST full化, 签名
改为Oauth头签名, hmac-
sha256加密算法
• Retrofit升级为2.0-beta3
最新架构
• 全面废弃了渣渣SQLite, 改
用realm数据库并加密, 开
发效率提升了无数倍
• JVM层添加Kotlin语言
• UI又改了
PGC: 热点、万人群聊、社交分享
Android客户端架构3.0.0

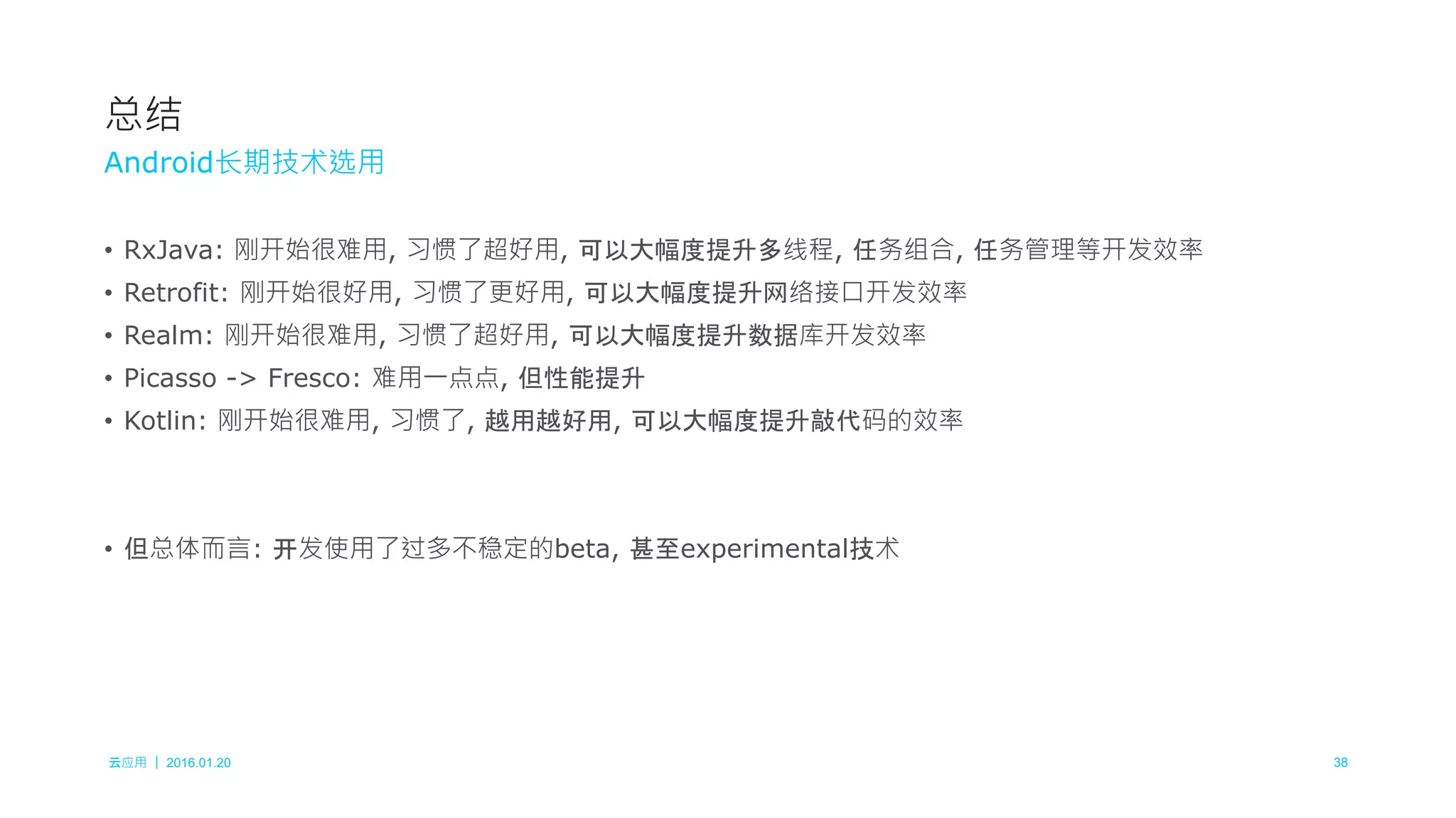

38. 云应用 ｜ 2016.01.20 38
• RxJava: 刚开始很难用, 习惯了超好用, 可以大幅度提升多线程, 任务组合, 任务管理等开发效率
• Retrofit: 刚开始很好用, 习惯了更好用, 可以大幅度提升网络接口开发效率
• Realm: 刚开始很难用, 习惯了超好用, 可以大幅度提升数据库开发效率
• Picasso -> Fresco: 难用一点点, 但性能提升
• Kotlin: 刚开始很难用, 习惯了, 越用越好用, 可以大幅度提升敲代码的效率
• 但总体而言: 开发使用了过多不稳定的beta, 甚至experimental技术
总结
Android长期技术选用

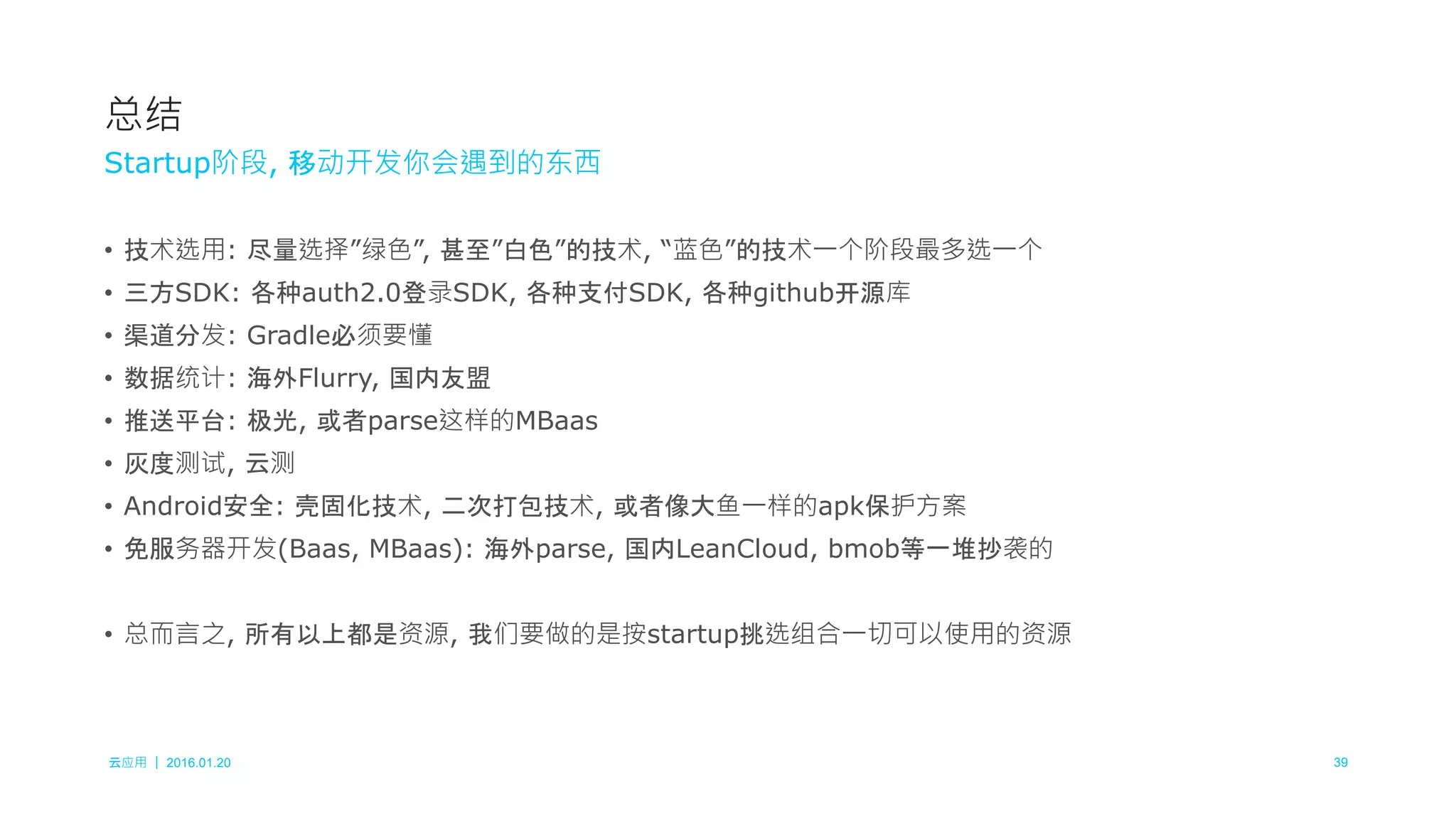

39. 云应用 ｜ 2016.01.20 39
• 技术选用: 尽量选择”绿色”, 甚至”白色”的技术, “蓝色”的技术一个阶段最多选一个
• 三方SDK: 各种auth2.0登录SDK, 各种支付SDK, 各种github开源库
• 渠道分发: Gradle必须要懂
• 数据统计: 海外Flurry, 国内友盟
• 推送平台: 极光, 或者parse这样的MBaas
• 灰度测试, 云测
• Android安全: 壳固化技术, 二次打包技术, 或者像大鱼一样的apk保护方案
• 免服务器开发(Baas, MBaas): 海外parse, 国内LeanCloud, bmob等一堆抄袭的
• 总而言之, 所有以上都是资源, 我们要做的是按startup挑选组合一切可以使用的资源
总结
Startup阶段, 移动开发你会遇到的东西

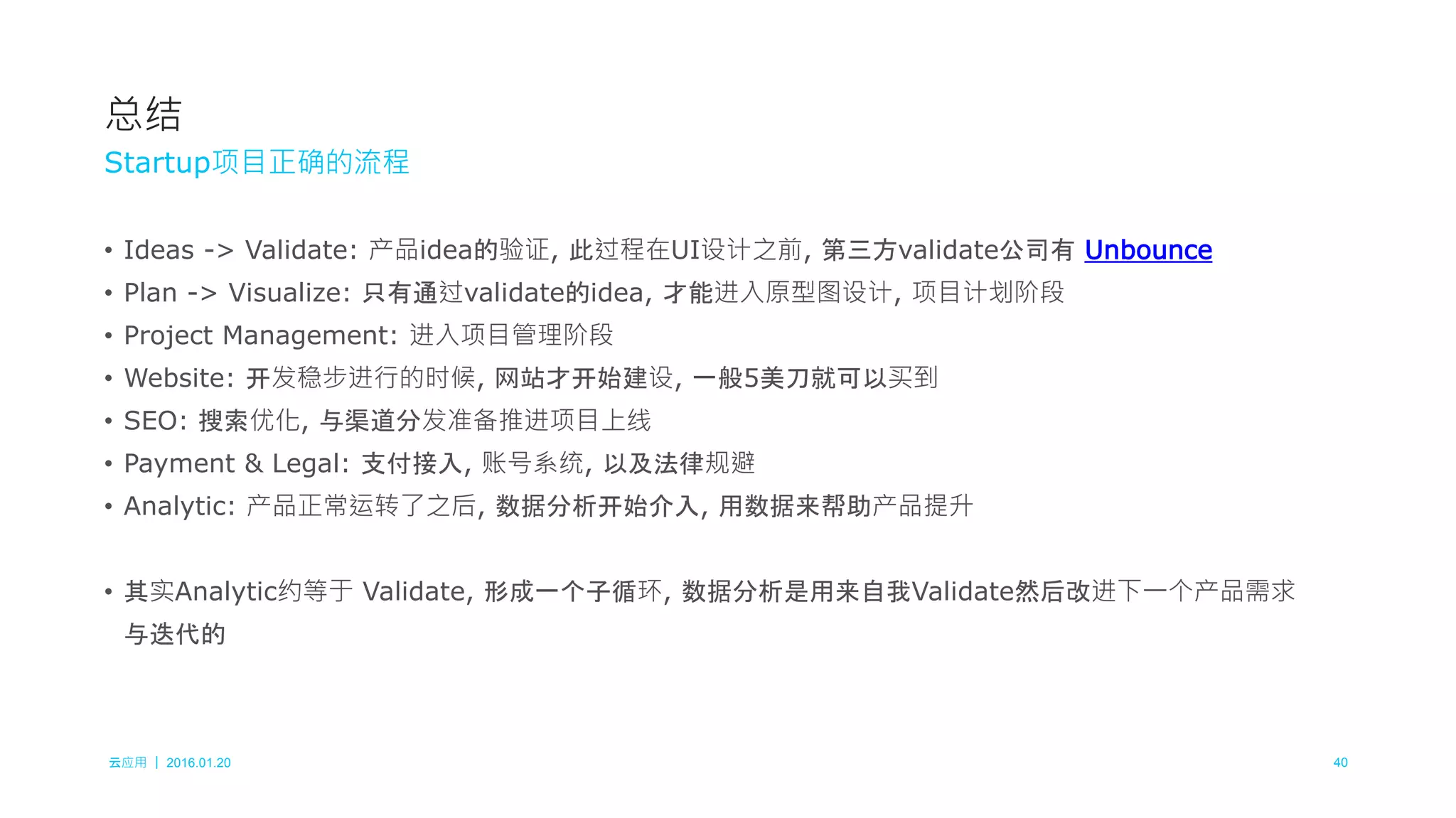

40. 云应用 ｜ 2016.01.20 40
• Ideas -> Validate: 产品idea的验证, 此过程在UI设计之前, 第三方validate公司有 Unbounce
• Plan -> Visualize: 只有通过validate的idea, 才能进入原型图设计, 项目计划阶段
• Project Management: 进入项目管理阶段
• Website: 开发稳步进行的时候, 网站才开始建设, 一般5美刀就可以买到
• SEO: 搜索优化, 与渠道分发准备推进项目上线
• Payment & Legal: 支付接入, 账号系统, 以及法律规避
• Analytic: 产品正常运转了之后, 数据分析开始介入, 用数据来帮助产品提升
• 其实Analytic约等于 Validate, 形成一个子循环, 数据分析是用来自我Validate然后改进下一个产品需求
与迭代的
总结
Startup项目正确的流程

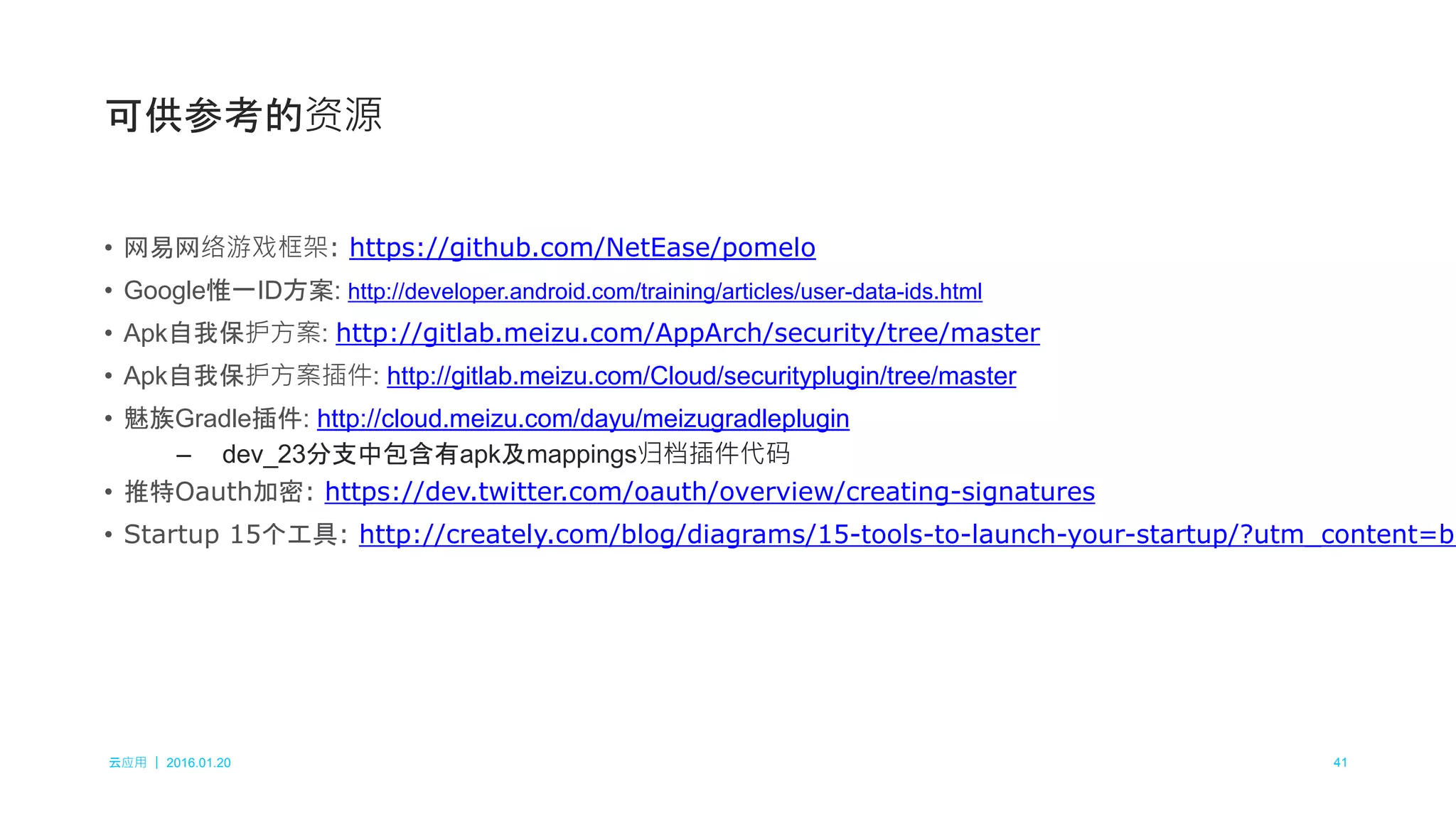

41. 云应用 ｜ 2016.01.20 41
• 网易网络游戏框架: https://github.com/NetEase/pomelo
• Google惟一ID方案: http://developer.android.com/training/articles/user-data-ids.html
• Apk自我保护方案: http://gitlab.meizu.com/AppArch/security/tree/master
• Apk自我保护方案插件: http://gitlab.meizu.com/Cloud/securityplugin/tree/master
• 魅族Gradle插件: http://cloud.meizu.com/dayu/meizugradleplugin
– dev_23分支中包含有apk及mappings归档插件代码
• 推特Oauth加密: https://dev.twitter.com/oauth/overview/creating-signatures
• Startup 15个工具: http://creately.com/blog/diagrams/15-tools-to-launch-your-startup/?utm_content=bu
可供参考的资源

42. 云应用 ｜ 2016.01.20 42
谢谢
云应用 – 刘俊
