KSUG 20151128 발표 자료

1. 애플리케이션 아키텍처와 객체지향
Eternity’s Chit-Chat
http://aeternum.egloos.com/
Object-Orientated

2. Application

3. Architecture

4. Part

5. - 1
아키텍처Architecture

6. 아키텍처Architecture
프로젝트에 참여하는 개발자들이
설계에 대해 공유하는 이해를 반영하는
주관적인 개념

7. 아키텍처Architecture

8. 서로 다르고 관련이 없는
책임responsibility들을 분리
관심사의 분리Separation

9. of

10. Concerns

11. 레이어 아키텍처Layered

12. Architecture

13. 7 / 문서의 제목
Presentation
Domain
Data

14. Source
레이어 아키텍처Layered

15. Architecture

16. 8 / 문서의 제목
Presentation
Data

17. Source

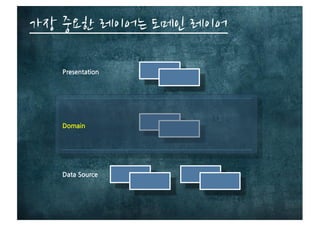

가장 중요한 레이어는 도메인 레이어
Domain

18. 9 / 문서의 제목
도메인 레이어를 설계하는 방법
Transaction Script Domain Model

19. 10 / 문서의 제목
Presentation
Data

20. Source
도메인 레이어가 전체 아키텍처 구성을 주도
Domain

21. 11 / 문서의 제목
Part

22. - 2
영화 예매 도메인

23. 온라인 영화 예매 시스템

24. Domain

25. Concept

26. - 영화
Movie

27. Domain

28. Concept

29. - 상영
2010-10-20 09:30 조조
Showing
2010-10-21 20:30 5회
2010-12-01 14:20 4회

30. Domain

31. Concept

32. ­– 할인 정책
Discount Amount Discount
Percent Discount
8,000 - 800 = 7,200
8,000 – (8,000 * 0.1) = 7,200

33. Domain

34. Concept

35. ­– 할인 규칙
Rule Sequence Rule
Time Rule
조조 상영인 경우
월요일 10:00 ~ 12:00 상영인 경우
목요일 18:00 ~ 21:00 상영인 경우
10회 상영인 경우

36. Domain

37. Concept

38. ­–할인 정책 +

39. 할인 규칙
Movie Discount Rule
1 0..1 1 1..*

40. 10회 상영인 경우
Domain

41. Concept

42. ­–할인 정책 +

43. 할인 규칙
Movie Discount Rule
1 0..1 1 1..*
이끼
8000원
Amount DC
800원
조조 상영인 경우
월요일 10:00 ~ 12:00 상영인 경우
목요일 18:00 ~ 21:00 상영인 경우

44. Domain

45. Concept

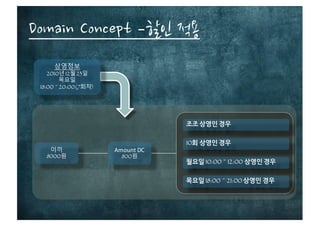

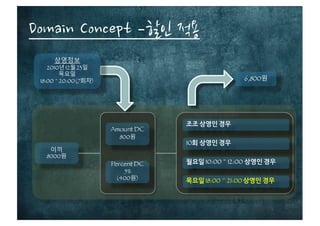

46. ­–할인 적용
상영정보
2010년 12월 23일
목요일
18:00 ~ 20:00(7회차)
10회 상영인 경우
이끼
8000원
Amount
DC
800원
조조 상영인 경우
월요일 10:00 ~ 12:00 상영인 경우
목요일 18:00 ~ 21:00 상영인 경우

47. Domain

48. Concept

49. ­–할인 적용
상영정보
2010년 12월 23일
목요일
18:00 ~ 20:00(7회차)
10회 상영인 경우
이끼
8000원
Amount DC
800원
조조 상영인 경우
월요일 10:00 ~ 12:00 상영인 경우
목요일 18:00 ~ 21:00 상영인 경우
7,200원

50. Domain

51. Concept

52. ­–예매
Reservation
이끼
2010년 12월 23일 (목)
7회 6:00(오후) – 8:00(오후)
2명
16,000원
14,400원
제 목
상영 정보
인 원
정 가
결재 금액

53. Movie Discount Rule
1 0..1 1 1..*
1
0..*
1 0..*
Showing Reservation
도메인(Domain) 개념 또는 후보 객체
Domain

54. Part

55. - 3
트랜잭션 스크립트Transaction

56. Script

57. Process Data
절차적Procedural

58. 무엇을 저장할 것인가 - 데이터

59. 데이터 모델
MOVIE
ID
TITLE
RUNNING_TIME
FEE_AMOUNT
FEE_CURRENCY
RESERVATION
ID
CUSTOMER_ID(FK)
SHOWING_ID(FK)
FEE_AMOUNT
FEE_CURRENCY
AUDIENCE_COUNT
RULE
ID
DISCOUNT_ID(FK)
POSITION
RULE_TYPE
DAY_OF_WEEK
START_TIME
END_TUME
SEQUENCE
DISCOUNT
MOVIE_ID(FK)
DISCOUNT_TYPE
FEE_AMOUNT
FEE_CURRENCY
PERCENT
SHOWING
ID
MOVIE_ID(FK)
SEQUENCE
SHOWING_TIME
CUSTOMER
ID
CUSTOMER_ID
NAME

60. 27 / 문서의 제목
또 다른 데이터 표현 ­– Anemic

61. Domain

62. Model
Movie
id
title
runningTime
fee
Reservation
id
customerId
showingId
Amounr
audienceCount
Rule
id
discountId
position
ruleType
dayOfWeek
startTime
endTime
sequence
Discount
movieId
discountType
amount
percent
Showing
id
movieId
sequence
showingTime
Customer
Id
customerId
name

63. 28 / 문서의 제목
데이터 접근 객체Data

64. Access

65. Object
MOVIE
ID
TITLE
RUNNING_TIME
FEE_AMOUNT
FEE_CURRENCY
RESERVATION
ID
CUSTOMER_ID(FK)
SHOWING_ID(FK)
FEE_AMOUNT
FEE_CURRENCY
AUDIENCE_COUNT
RULE
ID
DISCOUNT_ID(FK)
POSITION
RULE_TYPE
DAY_OF_WEEK
START_TIME
END_TUME
SEQUENCE
DISCOUNT
MOVIE_ID(FK)
DISCOUNT_TYPE
FEE_AMOUNT
FEE_CURRENCY
PERCENT
SHOWING
ID
MOVIE_ID(FK)
SEQUENCE
SHOWING_TIME
CUSTOMER
ID
CUSTOMER_ID
NAME

66. 29 / 문서의 제목
어떻게 처리할 것인가 - 프로세스

67. 30 / 문서의 제목
예매 처리 스크립트
MovieDAO
ReservationScript
reserveShowing(customerId,

68. showingId,

69. audienceCount)
DiscountDAO
RuleDAO
ShowingDAO
ReservationDAO

70. 31 / 문서의 제목

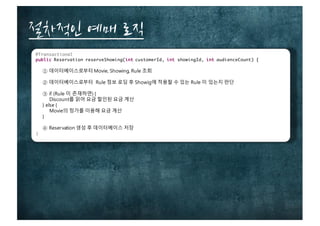

절차적인 예매 로직
@Transactional
public Reservation reserveShowing(int customerId, int showingId, int audienceCount) {

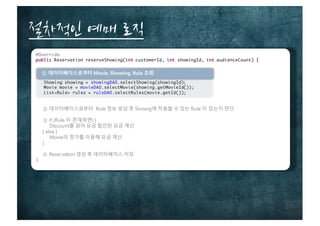

① 데이터베이스로부터 Movie, Showing, Rule 조회
② Showing에 적용할 수 있는 Rule 이 존재하는지 판단
③ if (Rule 이 존재하면) {
Discount를 읽어 요금 할인된 요금 계산
} else {
Movie의 정가를 이용해 요금 계산
}
④ Reservation 생성 후 데이터베이스 저장
}

71. 32 / 문서의 제목
@Override
public Reservation reserveShowing(int customerId, int showingId, int audienceCount) {
Showing showing = showingDAO.selectShowing(showingId);
Movie movie = movieDAO.selectMovie(showing.getMovieId());
ListRule rules = ruleDAO.selectRules(movie.getId());
② Showing에 적용할 수 있는 Rule 이 존재하는지 판단
③ if (Rule 이 존재하면) {
Discount를 읽어 요금 할인된 요금 계산
} else {
Movie의 정가를 이용해 요금 계산
}
④ Reservation 생성 후 데이터베이스 저장
}
① 데이터베이스로부터 Movie, Showing, Rule 조회
절차적인 예매 로직

72. 33 / 문서의 제목
@Transactional
public Reservation reserveShowing(int customerId, int showingId, int audienceCount) {
Showing showing = showingDAO.selectShowing(showingId);
Movie movie = movieDAO.selectMovie(showing.getMovieId());
ListRule rules = ruleDAO.selectRules(movie.getId());
Rule rule = findRule(showing, rules);
③ if (Rule 이 존재하면) {
Discount를 읽어 요금 할인된 요금 계산
} else {
Movie의 정가를 이용해 요금 계산
}
④ Reservation 생성 후 데이터베이스 저장
}
절차적인 예매 로직
② Showing에 적용할 수 있는 Rule 이 존재하는지 판단
private Rule findRule(Showing showing, ListRule rules) {
for(Rule rule : rules) {
if (rule.isTimeOfDayRule()) {
if (showing.isDayOfWeek(rule.getDayOfWeek())
showing.isDurationBetween(rule.getStartTime(), rule.getEndTime())) {
return rule;
}
} else {
if (rule.getSequence() == showing.getSequence()) {
return rule;
}
}
}
return null;
}

73. 34 / 문서의 제목
@Transactional
public Reservation reserveShowing(int customerId, int showingId, int audienceCount) {
Showing showing = showingDAO.selectShowing(showingId);
Movie movie = movieDAO.selectMovie(showing.getMovieId());
ListRule rules = ruleDAO.selectRules(movie.getId());
Rule rule = findRule(showing, rules);
Money fee = movie.getFee();
if (rule != null) {
fee = calculateFee(movie);
}
④ Reservation 생성 후 데이터베이스 저장
}
절차적인 예매 로직
③ if (Rule 이 존재하면) {
Discount를 읽어 요금 할인된 요금 계산
} else {
Movie의 정가를 이용해 요금 계산
}
private Money calculateFee(Movie movie) {
Discount discount = discountDAO.selectDiscount(movie.getId());
Money discountFee = Money.ZERO;
if (discount != null) {
if (discount.isAmountType()) {
discountFee = Money.wons(discount.getFee());
} else if (discount.isPercentType()) {
discountFee = movie.getFee().times(discount.getPercent());
}
}
return movie.getFee().minus(discountFee);
}

74. 35 / 문서의 제목
@Transactional
public Reservation reserveShowing(int customerId, int showingId, int audienceCount) {
Showing showing = showingDAO.selectShowing(showingId);
Movie movie = movieDAO.selectMovie(showing.getMovieId());
ListRule rules = ruleDAO.selectRules(movie.getId());
Rule rule = findRule(showing, rules);
Money fee = movie.getFee();
if (rule != null) {
fee = calculateFee(movie);
}
Reservation result = makeReservation(customerId, showingId, audienceCount, fee);
reservationDAO.insert(result);
return result;
}
절차적인 예매 로직
private Reservation makeReservation(int customerId, int showingId,
int audienceCount, Money payment) {
Reservation result = new Reservation();
result.setCustomerId(customerId);
result.setShowingId(showingId);
result.setAudienceCount(audienceCount);
result.setFee(payment);
return result;
}
④ Reservation 생성 후 데이터베이스 저장

75. 36 / 문서의 제목
중앙 집중식Centralized 제어 스타일
reserveShowing()
showing = selectShowing()
rules = selectRules()
isTimeOfDayRule()*
discount = selectDiscount()
isAmountType()
getFee()
new
rules
:Rule
:Showing
DAO
showing
:Showing
:Reservation
Script
:Rule
DAO
:Discount
DAO
discount
:Discount
:Reservation

76. 37 / 문서의 제목
아키텍처 패턴
Transaction Script

77. 38 / 문서의 제목
Part

78. - 4
도메인 모델Domain

79. Model

80. 39 / 문서의 제목
Process Data
Object
객체지향Object-Oriented

81. 40 / 문서의 제목
많은 객체지향 서적의 주제
객체지향 기반의 도메인 레이어 설계

82. 41 / 문서의 제목
객체지향 설계
협력하는 객체들의 공동체

83. 객체지향 설계
주어진 책임을 수행하는 객체들의 협력
System

84. Showing
상영 정보를 알고 있다
예매 정보를 생성한다
Movie
CRC

85. Card
Candidate(Role

86. or

87. Object)
Responsibility
Collaborator
책임과 협력을 표현하기 위한 객체지향 설계 도구

88. 예매 생성 책임 할당
예매 생성에 필요한 정보의 전문가에게 할당Creator
Showing
상영 정보를 알고 있다
예매 정보를 생성한다

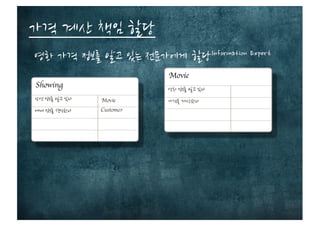

89. 가격 계산 책임 할당
영화 가격 정보를 알고 있는 전문가에게 할당Information

90. Expert
Movie
영화 정보를 알고 있다
가격을 계산한다
Showing
상영 정보를 알고 있다
예매 정보를 생성한다
Movie
Customer

91. 할인율 계산 책임 할당
할인율을 적용할 책임을 가진 객체 추가
Movie
영화 정보를 알고 있다
가격을 계산한다
Showing
상영 정보를 알고 있다
예매 정보를 생성한다
Movie
Customer
Discount Strategy
Discount Strategy
할인 정책을 알고 있다
할인된 가격을 계산한다

92. 할인 여부를 판단할 책임 할당
할인 정책을 판단하는 책임을 가진 Specification

93. 객체 추가
Movie
영화 정보를 알고 있다
가격을 계산한다
Showing
상영 정보를 알고 있다
예매 정보를 생성한다
Movie
Customer
Discount Strategy
할인 정책을 알고 있다
할인된 가격을 계산한다
Discount Strategy
Rule
할인 규칙을 알고 있다
할인 여부를 판단한다
Rule

94. public class Showing {
public Reservation reserve(Customer customer, int audienceCount) {
return new Reservation(customer, this, audienceCount);
}
}
public class Reservation {
public Reservation(Customer customer, Showing showing, int audienceCount) {
this.customer = customer;
this.showing = showing;
this.fee = showing.calculateFee().times(audienceCount);
this.audienceCount = audienceCount;
}
}
public class Showing {
public Money calculateFee() {
return movie.calculateFee(this);
}
}
public class Movie {
public Money calculateFee(Showing showing) {
return fee.minus(discountStrategy.calculateDiscountFee(showing));
}
}
객체지향 구현

95. public abstract class DiscountStrategy {
public Money calculateDiscountFee(Showing showing) {
for(Rule each : rules) {
if (each.isStatisfiedBy(showing)) {
return getDiscountFee(showing);
}
}
return Money.ZERO;
}
abstract protected Money getDiscountFee(Showing showing);
public interface Rule {
boolean isStatisfiedBy(Showing showing);
}
public class SequenceRule implements Rule {
public boolean isStatisfiedBy(Showing showing) {
return showing.isSequence(sequence);
}
}
public class TimeOfDayRule implements Rule {
public boolean isStatisfiedBy(Showing showing) {
return showing.isPlayingOn(dayOfWeek)
Interval.closed(startTime, endTime)
.includes(showing.getPlayngInterval());
}
}
객체지향 구현

96. 객체지향 구현
public abstract class DiscountStrategy {
public Money calculateDiscountFee(Showing showing) {
for(Rule each : rules) {
if (each.isStatisfiedBy(showing)) {
return getDiscountFee(showing);
}
}
return Money.ZERO;
}
abstract protected Money getDiscountFee(Showing showing);
public class AmountDiscountStrategy extends DiscountStrategy {
protected Money getDiscountFee(Showing showing) {
return discountAmount;
}
}
public class NonDiscountStrategy extends DiscountStrategy {
protected Money getDiscountFee(Showing showing) {
return Money.ZERO;
}
}
public class PercentDiscountStrategy extends DiscountStrategy {
protected Money getDiscountFee(Showing showing) {
return showing.getFixedFee().times(percent);
}
}

97. Class

98. Diagram
Showing
reserve(customer, count):Reservation
Rule
isStatisfiedBy(showing):boolean
AmountDiscount
Strategy
PercentDiscount
Strategy
NonDiscountStrategy SequenceRule TimeOfDayRule
DiscountStrategy
calculateFee(showing):Money
Movie
calculateFee(showing):Money
create
Customer
Reservation

99. Movie Discount Rule
1 0..1 1 1..*
1
0..*
1 0..*
Showing Reservation
Domain Concepts

100. Movie Discount Rule
1 0..1 1 1..*
1
0..*
1 0..*
Showing Reservation
Domain Concepts Implementation
Showing
reserve(customer, count):Reservation
Rule
isStatisfiedBy(showing):boolean
AmountDiscount
Strategy
PercentDiscount
Strategy
NonDiscountStrategy SequenceRule TimeOfDayRule
DiscountStrategy
calculateFee(showing):Money
Movie
calculateFee(showing):Money
create
Customer
Reservation

101. 54 / 문서의 제목
위임식delegated,

102. 분산식dispersed 제어 스타일
:Reservation :Movie
reserve()
new
:Showing
calculateFee()
calculateFee()
:DiscountStrategy :Rule
calculateDiscountFee()
isStatisfied()*

103. 55 / 문서의 제목
아키텍처 패턴
Domain Model

104. 56 / 문서의 제목
Part

105. - 5
도메인 레이어와 아키텍처

106. 57 / 문서의 제목
Presentation
Data

107. Source
도메인 레이어가 전체 아키텍처 구성을 주도
Domain

108. 58 / 문서의 제목

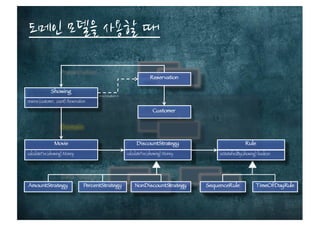

도메인 모델을 사용할 때
Showing
reserve(customer, count):Reservation
Rule
isStatisfiedBy(showing):boolean
DiscountStrategy
calculateFee(showing):Money
Movie
calculateFee(showing):Money
create
Customer
Reservation
AmountDiscount
Strategy
PercentDiscount
Strategy
NonDiscountStrategy SequenceRule TimeOfDayRule

109. 59 / 문서의 제목
도메인 레이어 캡슐화
