지도뜨개 : 풍선을 이용한 공중 촬영을 위한 스터디를 모은 문서입니다.

1. 지도뜨개와 자치
연구 / 제작 워크숍 (ver.01)
2014. 9.4 / UnmakeLab

2. 제작 기술 + 시민과학

3. Public Lab
DIY 환경 과학 커뮤니티
DIY 환경 감시 도구 개발과 제작
오픈 소스 (개선, 공유, 확장)

4. 공중 매핑
-Low Flying Satellite
-환경적 / 사회적 관심사를 (주관적으로) 강조
-환경 오염 조사 (근거 자료)
-풀뿌리 기반 지도 제작
-미디어로서의 교육
-전술로서의 미디어

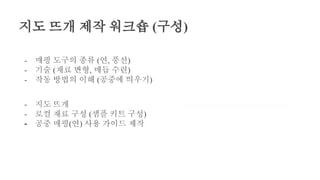

5. 지도 뜨개 제작 워크숍 (구성)
- 매핑 도구의 종류 (연, 풍선)
- 기술 (재료 변형, 매듭 수련)
- 작동 방법의 이해 (공중에 띄우기)
- 지도 뜨개
- 로컬 재료 구성 (샘플 키트 구성)
- 공중 매핑(연) 사용 가이드 제작

6. 공중 매핑 - 도구/사물
- 연(Kite)
- 풍선(Balloon)
- 드론(Drone)
- 헬리콥터(Helicopter)
- 인공위성
- ??

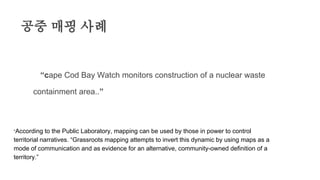

7. 공중 매핑 사례
“”“cape Cod Bay Watch monitors construction of a nuclear waste
containment area..”
“According to the Public Laboratory, mapping can be used by those in power to control
territorial narratives. “Grassroots mapping attempts to invert this dynamic by using maps as a
mode of communication and as evidence for an alternative, community-owned definition of a
territory.”

8. 공중 매핑 준비물 (기본)
카메라 camera
- 무게 300그램 미만, 연속 촬영 모드
- 메모리 카드
카메라 부착camera rig
- 플라스틱 생수병 (2리터용 사이즈)
- 고무줄, 고무링 (O-ring), 나일론 줄
- 꼬임 방지 연결 고리, 카라비너(carabiner)
지도
기타 (테이프, 가위, 장갑_

9. camera -
- 저가형 디지털 카메라 / 토이 카메라(해킹)
- 무게(300g 미만 권장) / 연속 촬영 모드 가능
- 사용 시간 조정에서 고려할 사항
- 연속 촬영 스피드
- 이미지 크기 / 밝기
- 충전 밧데리 (AAA 밧데리, 리튬이온 밧데리)
- 메모리 카드
- 부가 기능의 실험 또는 활용 (GPS, wi-fi)

10. 준비물 - 풍선
- 헬륨 가스(13.4 리터 이상) / 레귤레이터(주입기)
헬륨가스의 양에 따라 풍선을 들어 올릴 수 있는 높이가 다르다
- 케이블 타이
- 고무링 (ring)

11. 준비물 - 연
- 얼레
- 연줄 (nylon)

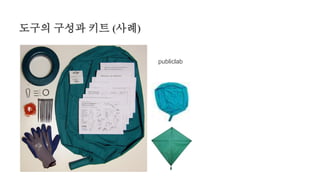

12. 도구의 구성과 키트 (사례)
publiclab

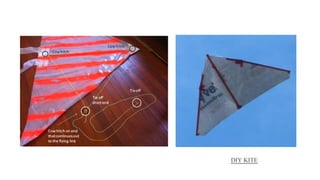

13. DIY KITE

15. camera rigs

18. 카메라에 CHDK 설치
외부 타이머를 통한 제어

19. 병(bottle)사용법
재료 연구
제작 연구
공유 방법 (데이터 쉬트, 메뉴얼 제작)

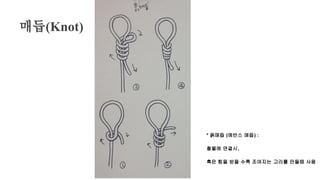

20. 매듭(Knot)
* 옭매듭 (에반스 매듭) :
철물에 연결시,
혹은 힘을 받을 수록 조여지는 고리를 만들때 사용

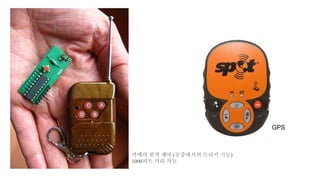

21. 카메라 원격 제어 (공중에서의 트리거 기능)
1000피트 거리 가능
GPS

22. 작동 방법 (공중에 띄우기)

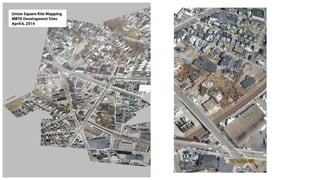

28. Maps (퍼블릭 랩 아카이브)
Do-It-Yourself "satellite" imagery

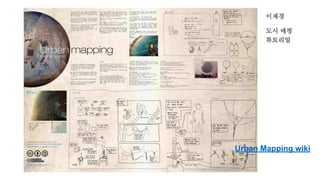

30. 이재경
도시 매핑
튜토리얼
Urban Mapping wiki

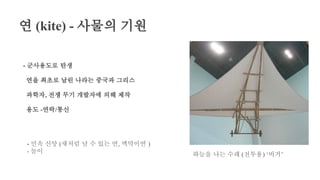

31. 연 (kite) - 사물의 기원
- 군사용도로 탄생
연을 최초로 날린 나라는 중국과 그리스
과학자, 전쟁 무기 개발자에 의해 제작
용도 -연락/통신
하늘을 나는 수레 (전투용) ‘비거’
- 민속 신앙 (새처럼 날 수 있는 연, 액막이연 )
- 놀이

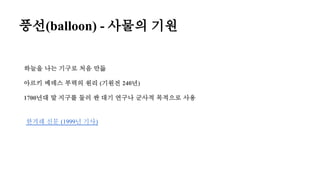

32. 풍선(balloon) - 사물의 기원
한겨레 신문 (1999년 기사)
하늘을 나는 기구로 처음 만듦
아르키 메데스 부력의 원리 (기원전 240년)
1700년대 말 지구를 둘러 싼 대기 연구나 군사적 목적으로 사용

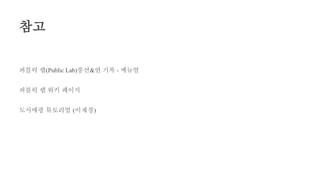

33. 참고
퍼블릭 랩(Public Lab)풍선&연 기록 - 메뉴얼
퍼블릭 랩 위키 페이지
도시매핑 튜토리얼 (이재경)

34. Terra Incognita
높이 120,000 피트
사진 +비디오 기록
GPS 추적기 장착
http://vimeo.com/30067977

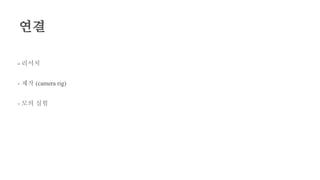

35. 연결
- 리서치
- 제작 (camera rig)
- 모의 실험
