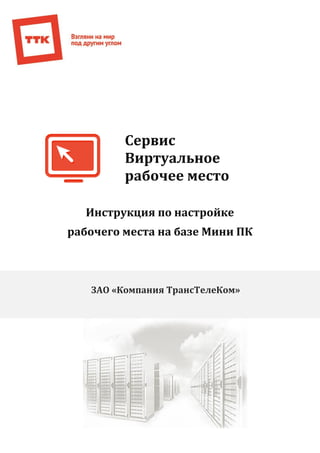

1. Сервис
Виртуальное
рабочее место
Инструкция по настройке
рабочего места на базе Мини ПК
ЗАО «Компания ТрансТелеКом»

2. 2

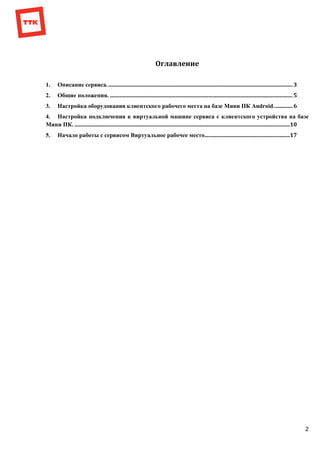

Оглавление
1. Описание сервиса.........................................................................................................................................3
2. Общие положения. .......................................................................................................................................5
3. Настройка оборудования клиентского рабочего места на базе Мини ПК Android..............6
4. Настройка подключения к виртуальной машине сервиса с клиентского устройства на базе
Мини ПК. ...............................................................................................................................................................10
5. Начало работы с сервисом Виртуальное рабочее место...............................................................17

3. 3

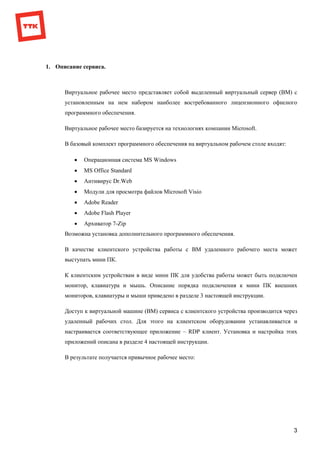

1. Описание сервиса.
Виртуальное рабочее место представляет собой выделенный виртуальный сервер (ВМ) с
установленным на нем набором наиболее востребованного лицензионного офисного
программного обеспечения.
Виртуальное рабочее место базируется на технологиях компании Microsoft.
В базовый комплект программного обеспечения на виртуальном рабочем столе входят:
 Oперационная система MS Windows
 MS Office Standard
 Антивирус Dr.Web
 Модули для просмотра файлов Microsoft Visio
 Adobe Reader
 Adobe Flash Player
 Архиватор 7-Zip
Возможна установка дополнительного программного обеспечения.
В качестве клиентского устройства работы с ВМ удаленного рабочего места может
выступать мини ПК.
К клиентским устройствам в виде мини ПК для удобства работы может быть подключен
монитор, клавиатура и мышь. Описание порядка подключения к мини ПК внешних
мониторов, клавиатуры и мыши приведено в разделе 3 настоящей инструкции.
Доступ к виртуальной машине (ВМ) сервиса с клиентского устройства производится через
удаленный рабочих стол. Для этого на клиентском оборудовании устанавливается и
настраивается соответствующее приложение – RDP клиент. Установка и настройка этих
приложений описана в разделе 4 настоящей инструкции.
В результате получается привычное рабочее место:

4. 4

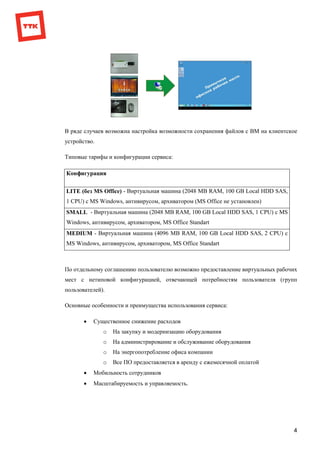

В ряде случаев возможна настройка возможности сохранения файлов с ВМ на клиентское
устройство.
Типовые тарифы и конфигурации сервиса:
Конфигурация
LITE (без MS Office) - Виртуальная машина (2048 MB RAM, 100 GB Local HDD SAS,
1 CPU) с MS Windows, антивирусом, архиватором (MS Office не установлен)
SMALL - Виртуальная машина (2048 MB RAM, 100 GB Local HDD SAS, 1 CPU) с MS
Windows, антивирусом, архиватором, MS Office Standart
MEDIUM - Виртуальная машина (4096 MB RAM, 100 GB Local HDD SAS, 2 CPU) с
MS Windows, антивирусом, архиватором, MS Office Standart
По отдельному соглашению пользователю возможно предоставление виртуальных рабочих
мест с нетиповой конфигурацией, отвечающей потребностям пользователя (групп
пользователей).
Основные особенности и преимущества использования сервиса:
 Существенное снижение расходов
o На закупку и модернизацию оборудования
o На администрирование и обслуживание оборудования
o На энергопотребление офиса компании
o Все ПО предоставляется в аренду с ежемесячной оплатой
 Мобильность сотрудников
 Масштабируемость и управляемость.

5. 5

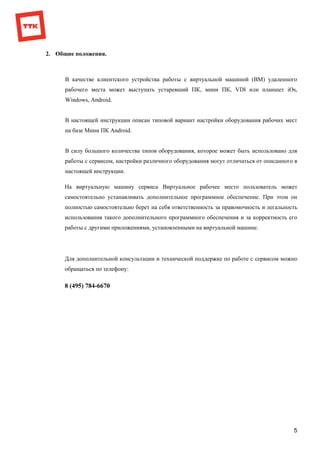

2. Общие положения.
В качестве клиентского устройства работы с виртуальной машиной (ВМ) удаленного
рабочего места может выступать устаревший ПК, мини ПК, VDI или планшет iOs,
Windows, Android.
В настоящей инструкции описан типовой вариант настройки оборудования рабочих мест
на базе Мини ПК Android.
В силу большого количества типов оборудования, которое может быть использовано для
работы с сервисом, настройки различного оборудования могут отличаться от описанного в
настоящей инструкции.
На виртуальную машину сервиса Виртуальное рабочее место пользователь может
самостоятельно устанавливать дополнительное программное обеспечение. При этом он
полностью самостоятельно берет на себя ответственность за правомочность и легальность
использования такого дополнительного программного обеспечения и за корректность его
работы с другими приложениями, установленными на виртуальной машине.
Для дополнительной консультации и технической поддержке по работе с сервисом можно
обращаться по телефону:
8 (495) 784-6670

6. 6

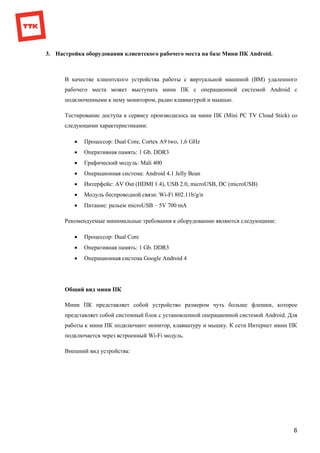

3. Настройка оборудования клиентского рабочего места на базе Мини ПК Android.
В качестве клиентского устройства работы с виртуальной машиной (ВМ) удаленного
рабочего места может выступать мини ПК с операционной системой Android с
подключенными к нему монитором, радио клавиатурой и мышью.
Тестирование доступа к сервису производилось на мини ПК (Mini PC TV Cloud Stick) со
следующими характеристиками:
 Процессор: Dual Core, Cortex A9 two, 1,6 GHz
 Оперативная память: 1 Gb. DDR3
 Графический модуль: Mali 400
 Операционная система: Android 4.1 Jelly Bean
 Интерфейс: AV Out (HDMI 1.4), USB 2.0, microUSB, DC (microUSB)
 Модуль беспроводной связи: Wi-Fi 802.11b/g/n
 Питание: разъем microUSB – 5V 700 mA
Рекомендуемые минимальные требования к оборудованию являются следующими:
 Процессор: Dual Core
 Оперативная память: 1 Gb. DDR3
 Операционная система Google Android 4
Общий вид мини ПК
Мини ПК представляет собой устройство размером чуть больше флешки, которое
представляет собой системный блок с установленной операционной системой Android. Для
работы к мини ПК подключают монитор, клавиатуру и мышку. К сети Интернет мини ПК
подключается через встроенный Wi-Fi модуль.
Внешний вид устройства:

7. 7

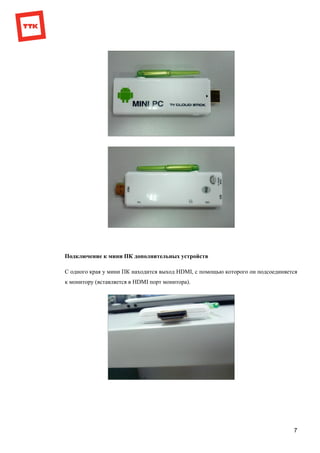

Подключение к мини ПК дополнительных устройств
С одного края у мини ПК находится выход HDMI, с помощью которого он подсоединяется
к монитору (вставляется в HDMI порт монитора).

8. 8

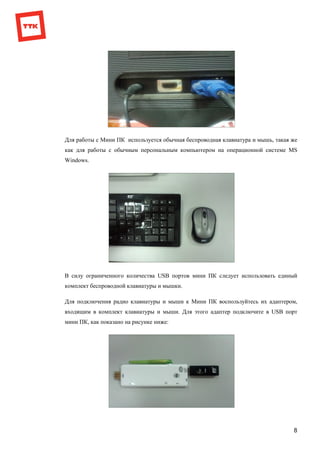

Для работы с Мини ПК используется обычная беспроводная клавиатура и мышь, такая же
как для работы с обычным персональным компьютером на операционной системе MS
Windows.
В силу ограниченного количества USB портов мини ПК следует использовать единый
комплект беспроводной клавиатуры и мышки.
Для подключения радио клавиатуры и мыши к Мини ПК воспользуйтесь их адаптером,
входящим в комплект клавиатуры и мыши. Для этого адаптер подключите в USB порт
мини ПК, как показано на рисунке ниже:

9. 9

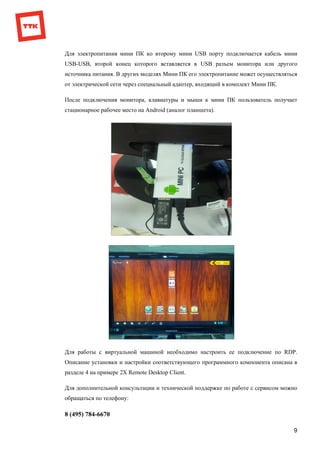

Для электропитания мини ПК ко второму мини USB порту подключается кабель мини
USB-USB, второй конец которого вставляется в USB разъем монитора или другого
источника питания. В других моделях Мини ПК его электропитание может осуществляться
от электрической сети через специальный адаптер, входящий в комплект Мини ПК.
После подключения монитора, клавиатуры и мыши к мини ПК пользователь получает
стационарное рабочее место на Android (аналог планшета).
Для работы с виртуальной машиной необходимо настроить ее подключение по RDP.
Описание установки и настройки соответствующего программного компонента описана в
разделе 4 на примере 2X Remote Desktop Client.
Для дополнительной консультации и технической поддержке по работе с сервисом можно
обращаться по телефону:
8 (495) 784-6670

10. 10

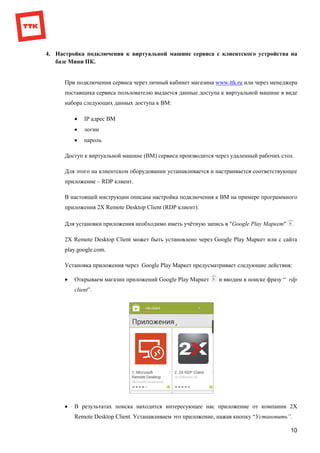

4. Настройка подключения к виртуальной машине сервиса с клиентского устройства на
базе Мини ПК.
При подключении сервиса через личный кабинет магазина www.ttk.ru или через менеджера
поставщика сервиса пользователю выдается данные доступа к виртуальной машине в виде
набора следующих данных доступа к ВМ:
 IP адрес ВМ
 логин
 пароль
Доступ к виртуальной машине (ВМ) сервиса производится через удаленный рабочих стол.
Для этого на клиентском оборудовании устанавливается и настраивается соответствующее
приложение – RDP клиент.
В настоящей инструкции описана настройка подключения к ВМ на примере программного
приложения 2X Remote Desktop Client (RDP клиент):
Для установки приложения необходимо иметь учётную запись в "Google Play Маркет"
2X Remote Desktop Client может быть установлено через Google Play Маркет или с сайта
play.google.com.
Установка приложения через Google Play Маркет предусматривает следующие действия:
 Открываем магазин приложений Google Play Маркет и вводим в поиске фразу “ rdp
client”.
 В результатах поиска находится интересующее нас приложение от компании 2X
Remote Desktop Client. Устанавливаем это приложение, нажав кнопку “Установить”.

11. 11

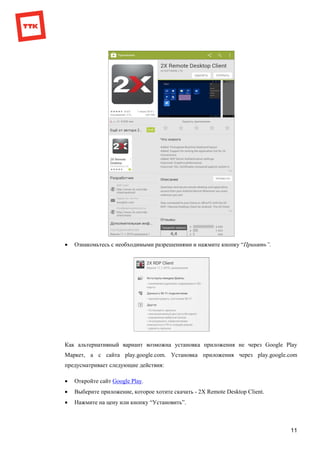

 Ознакомьтесь с необходимыми разрешениями и нажмите кнопку “Принять”.
Как альтернативный вариант возможна установка приложения не через Google Play
Маркет, а с сайта play.google.com. Установка приложения через play.google.com
предусматривает следующие действия:
 Откройте сайт Google Play.
 Выберите приложение, которое хотите скачать - 2X Remote Desktop Client.
 Нажмите на цену или кнопку “Установить”.

12. 12

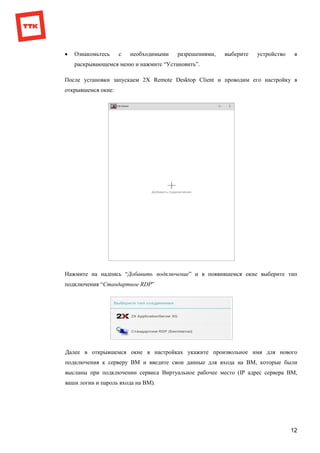

 Ознакомьтесь с необходимыми разрешениями, выберите устройство в
раскрывающемся меню и нажмите “Установить”.
После установки запускаем 2X Remote Desktop Client и проводим его настройку в
открывшемся окне:
Нажмите на надпись “Добавить подключение” и в появившемся окне выберите тип
подключения “Стандартное RDP”
Далее в открывшемся окне в настройках укажите произвольное имя для нового
подключения к серверу ВМ и введите свои данные для входа на ВМ, которые были
высланы при подключении сервиса Виртуальное рабочее место (IP адрес сервера ВМ,
ваши логин и пароль входа на ВМ).

13. 13
Созданное вами подключение к серверу ВМ появится в основном меню программы:
Для возможности работы с картой памяти клиентского устройства необходимо в разделе
“Локальные ресурсы” при настройке подключения поставить галочку на пункте
“Перенаправление дисков” (по умолчанию включено):
И запоминающее устройство вашего планшета появится в проводнике Windows ВМ, в
разделе “Компьютер”.

14. 14

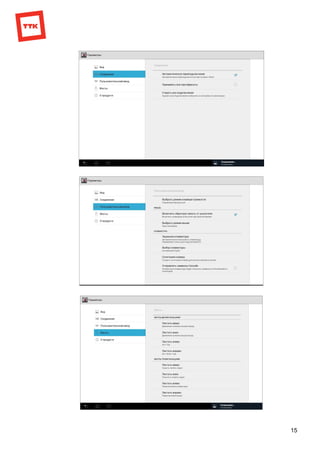

Также приложение позволяет дополнительно провести несколько необязательных
настроек:

15. 15

16. 16

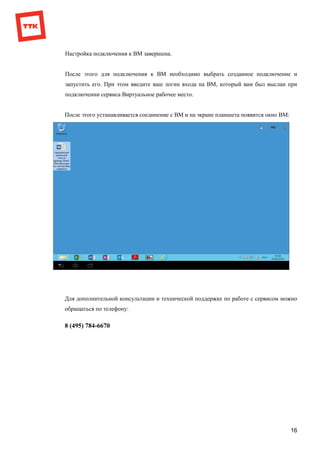

Настройка подключения к ВМ завершена.
После этого для подключения к ВМ необходимо выбрать созданное подключение и
запустить его. При этом введите ваш логин входа на ВМ, который вам был выслан при
подключении сервиса Виртуальное рабочее место.
После этого устанавливается соединение с ВМ и на экране планшета появится окно ВМ:
Для дополнительной консультации и технической поддержке по работе с сервисом можно
обращаться по телефону:
8 (495) 784-6670

17. 17

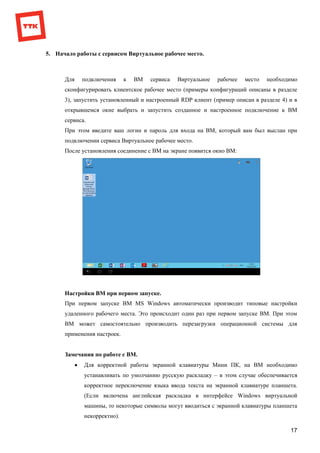

5. Начало работы с сервисом Виртуальное рабочее место.
Для подключения к ВМ сервиса Виртуальное рабочее место необходимо
сконфигурировать клиентское рабочее место (примеры конфигураций описаны в разделе
3), запустить установленный и настроенный RDP клиент (пример описан в разделе 4) и в
открывшемся окне выбрать и запустить созданное и настроенное подключение к ВМ
сервиса.
При этом введите ваш логин и пароль для входа на ВМ, который вам был выслан при
подключении сервиса Виртуальное рабочее место.
После установления соединение с ВМ на экране появится окно ВМ:
Настройки ВМ при первом запуске.
При первом запуске ВМ MS Windows автоматически производит типовые настройки
удаленного рабочего места. Это происходит один раз при первом запуске ВМ. При этом
ВМ может самостоятельно производить перезагрузки операционной системы для
применения настроек.
Замечания по работе с ВМ.
 Для корректной работы экранной клавиатуры Мини ПК, на ВМ необходимо
устанавливать по умолчанию русскую раскладку – в этом случае обеспечивается
корректное переключение языка ввода текста на экранной клавиатуре планшета.
(Если включена английская раскладка в интерфейсе Windows виртуальной
машины, то некоторые символы могут вводиться с экранной клавиатуры планшета
некорректно).

18. 18

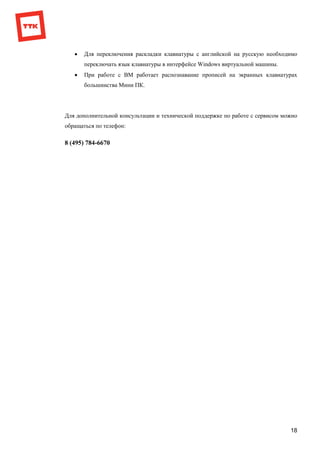

 Для переключения раскладки клавиатуры с английской на русскую необходимо
переключать язык клавиатуры в интерфейсе Windows виртуальной машины.
 При работе с ВМ работает распознавание прописей на экранных клавиатурах
большинства Мини ПК.
Для дополнительной консультации и технической поддержке по работе с сервисом можно
обращаться по телефон:
8 (495) 784-6670
