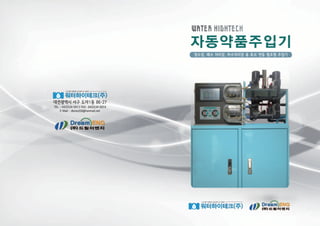

자동약품주입기
WATER HIGHTECHWATER HIGHTECH
정수장, 폐수 처리장, 하수처리장 용 튜브 연동 펌프형 주입기

2. WATER HIGHTECH

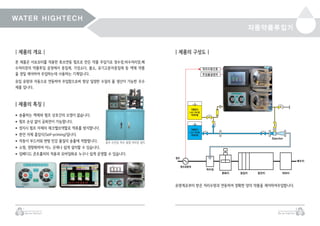

| 제품의 개요 | | 제품의 구성도 |
본 제품은 서보모터를 적용한 튜브연동 펌프로 만든 약품 주입기로 정수장,하수처리장,폐
수처리장의 약품투입 공정에서 응집제, 가성소다, 불소, 유기고분자응집제 등 액체 약품
을 정밀 제어하여 주입하는데 사용하는 기계입니다.
유입 유량과 자동으로 연동하여 주입함으로써 항상 일정한 수질의 물 생산이 가능한 우수
제품 입니다.
● 송출하는 액체와 펌프 상호간의 오염이 없습니다.
● 펌프 손상 없이 공회전이 가능합니다.
● 정지시 펌프 자체의 체크밸브역할로 역류를 방지합니다.
● 완전 자체 흡입식(Self-priming)입니다.
● 작동이 부드러워 변형 민감 물질의 송출에 적합합니다.
● 소형, 경량화하여 어느 곳에나 쉽게 설치할 수 있습니다.
● 임베디드 콘트롤러의 적용과 모바일화로 누구나 쉽게 운영할 수 있습니다.
1
Warter HighTech
자동약품투입기
2
Warter HighTech
유량계로부터 받은 처리수량과 연동하여 정확한 양의 약품을 제어하여주입합니다.
원수
원수유량계
착수정
혼화지 응집지
Ejector
침전지 여과지
배수지
처리수량신호
주입율설정치
약품탱크
LAS, PAC등
액체약품
약품탱크
LAS, PAC등
액체약품
| 제품의 특징 |
충주 수안보 하수 종말 처리장 설치

3. WATER HIGHTECH
| 제품의 장점 |
3
Warter HighTech
자동약품투입기
4
Warter HighTech
헤드를 2중화하고 누액감지 장치를 장착하여 튜브 손상으로 누액 발생시 자동으로 다른 헤드로
전환하여 주입토록 설계되었으며, 위험 발생시 경광등,싸이렌 등으로 경보를 발령하여 운영자가
즉시 대처케 함으로써 안전한 운영이 가능함.
기존의 약품 주입기는 수입 튜브펌프 2대를 이용하여 제작,적용하는데 비용이 과다 소요되는데 반
해,본 제품은 30% 이상 저렴한 가격에 공급 할 수있게 개발하였슴.
수입 튜브펌프는 B/L DC모터로 구성되어 있는데 반해 본 제품은 서보모터를 적용하여 정확성을
월등히 향상 시켰으며, 오랫 동안 사용하여도 제품의 정확도가 떨어지지 않고 항상 정확한 제어가
가능하도록 개발된 제품으로 유입 유량과 자동 연동하여 정확히 제어 주입됨.
본 제품은 한국 수자원공사와 공동으로 연구하여 특허 등록한 제품으로 수자원 공사의 정수장에
적용을 목표로 개발된 우수한 제품임.
● 안전성 :
● 경제성 :
● 정확성 :
● 신뢰성 :
| 제품의 작동 원리 |
● 흡 입
진입롤러가 튜브를 압축하여 차단
한 후,튜브가 통상 사이즈로 복원
됨에 따라 액체가 흡입됩니다.
● 배 출
포터가 회전함에 따라 포집되었
던 액체가 배출됩니다.
● 포 집
다음 롤러에 의해 롤러간의 공간
만큼 액체가 포집됩니다.

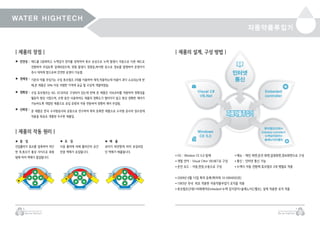

| 제품의 설계, 구성 방법 || 제품의 설계, 구성 방법 || 제품의 설계, 구성 방법 |
인터넷
통신
Embeded
controller
Windows
CE 5.0
Visual C#
VB.Net
튜브펌프(2대)+
Embeded controller+
누액감지장치+
솔레노이드밸브
● OS : Window CE 5.0 탑제
● 개발 언어 : Visual C#or VB.NET로 구성
● 운전 모드 : 자동,현장,수동으로 구성
● 2009년 6월 15일 특허 등록(특허제 10-0904050호)
● 1993년 국내 최초 적용한 자동약품주입기 로직을 적용
● 튜브펌프(2대)+비례제어(Embeded+누액 감지장치+솔레노이드밸브), 설계 적용한 로직 적용
● 메뉴 : 메인 화면,운전 화면,설정화면,경보화면으로 구성
● 통신 : 인터넷 통신 가능
● 누액시 자동 전환케 튜브펌프 2대 병렬로 적용

4. WATER HIGHTECH
5
Warter HighTech
자동약품투입기
6
Warter HighTech
| 제품의 사용처 |

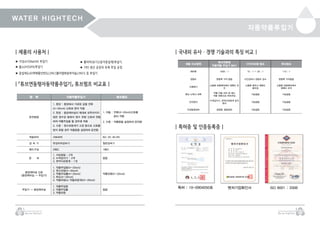

| 「튜브연동형자동약품주입기」 튜브펌프 비교표 |
● 가성소다(NaOH) 투입기
● 불소(H2SiF6)투입기
● 응집제(LAS액체황산반도),PAC(폴리염화알루미늄),PACS 등 투입기
● 폴리머(유기고분자응집제)투입기.
● 기타 생산 공장의 유체 투입 공정.
항 목 자동약품주입기 튜브펌프
운전방법
1. 중앙 : 중앙에서 가공된 값을 전류
(4~20mA) 신호로 받아 작동
2. 현장 : 중앙제어실이 제대로 갖추어지지
않은 정수장 등에서 원수 유량 신호와 연동
하여 약품주입을 할 경우에 적용
3. 수동 : 원수유량계가 고장 등으로 신호를
받지 못할 경우 약품량을 설정하여 운전함
1. 자동 : 전류(4~20mA)신호를
받아 작동
2. 수동 : 약품량을 설정하여 운전함
적용모터 서보모터 B/L DC 모니터
감 속 기 유성치차감속기 일반감속기
헤드구성 2헤드 1헤드
경 보
1. 서보알람 : 2개
2. 누액감지기 : 2개
3. 면적식유량계 : 1개
없음
중앙제어실 신호
(중앙제어실 → 주입기)
1. 약품주입량(4~20mA)
2. 원수유량(4~20mA)
3. 약품주입률(4~20mA)
3. 탁도(4~20mA)
4. 약품유량(or 약품유량계)(4~20mA)
약품유량(4~20mA)
주입기 → 중앙제어실
1. 약품주입량
2. 약품주입률
3. 약품유량
없음
제품 비교항목
튜브연동형
자동약품 주입기 MA1
다이아프램 펌프 튜브펌프
제어폭 1000 : 1 10 : 1 ~ 30 : 1 110 : 1
정밀도 변동폭 거의 없음 시간경과시 정밀도 감소 변동폭 거의없음
소용량시
소용량 유량제어에서 정확도 유
지
소용량 제어시 정확도
떨어짐
소용량 유량제어에서
정확도 유지
튜브 누액시 대책
약품 자동 차단 및 헤드
자동 전환으로 연속주입
기능없음 기능없음
안전장치
누액감지기, 면적식유량계 감지
센서
기능없음 기능없음
이상발생경보 경광동, 알람경보 기능없음 기능없음
| 특허증 및 인증등록증 |
| 국내외 유사ㆍ경쟁 기술과의 특징 비교 |
특허 : 10-0904050호 벤처기업확인서 ISO 9001 : 2008
