2010-05-14Hadoop座談会

1. クラウド
アプリケーション
モデリング
へのアプローチ
浅海智晴
匠Lab
2010年5月12日

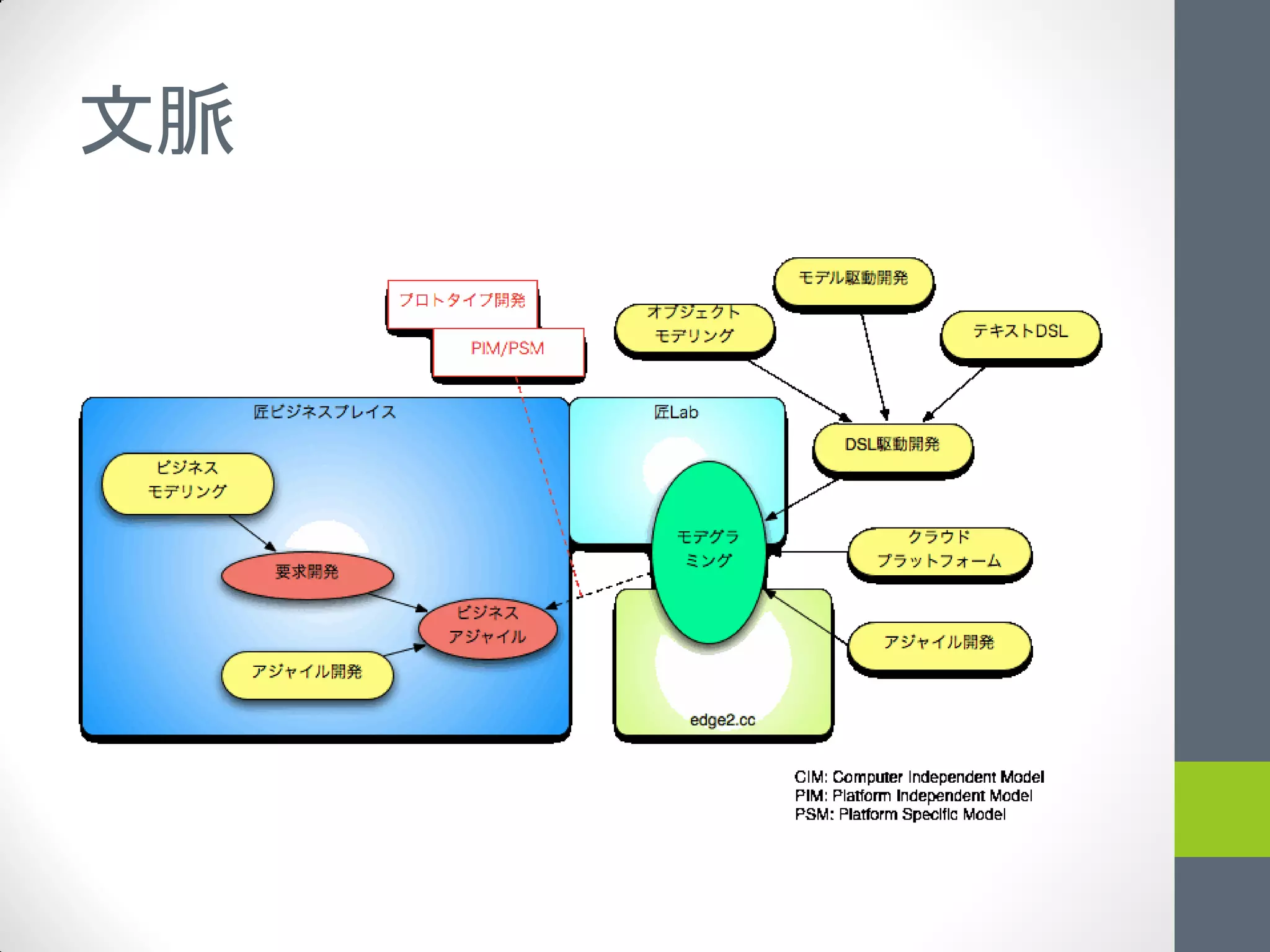

2. 文脈

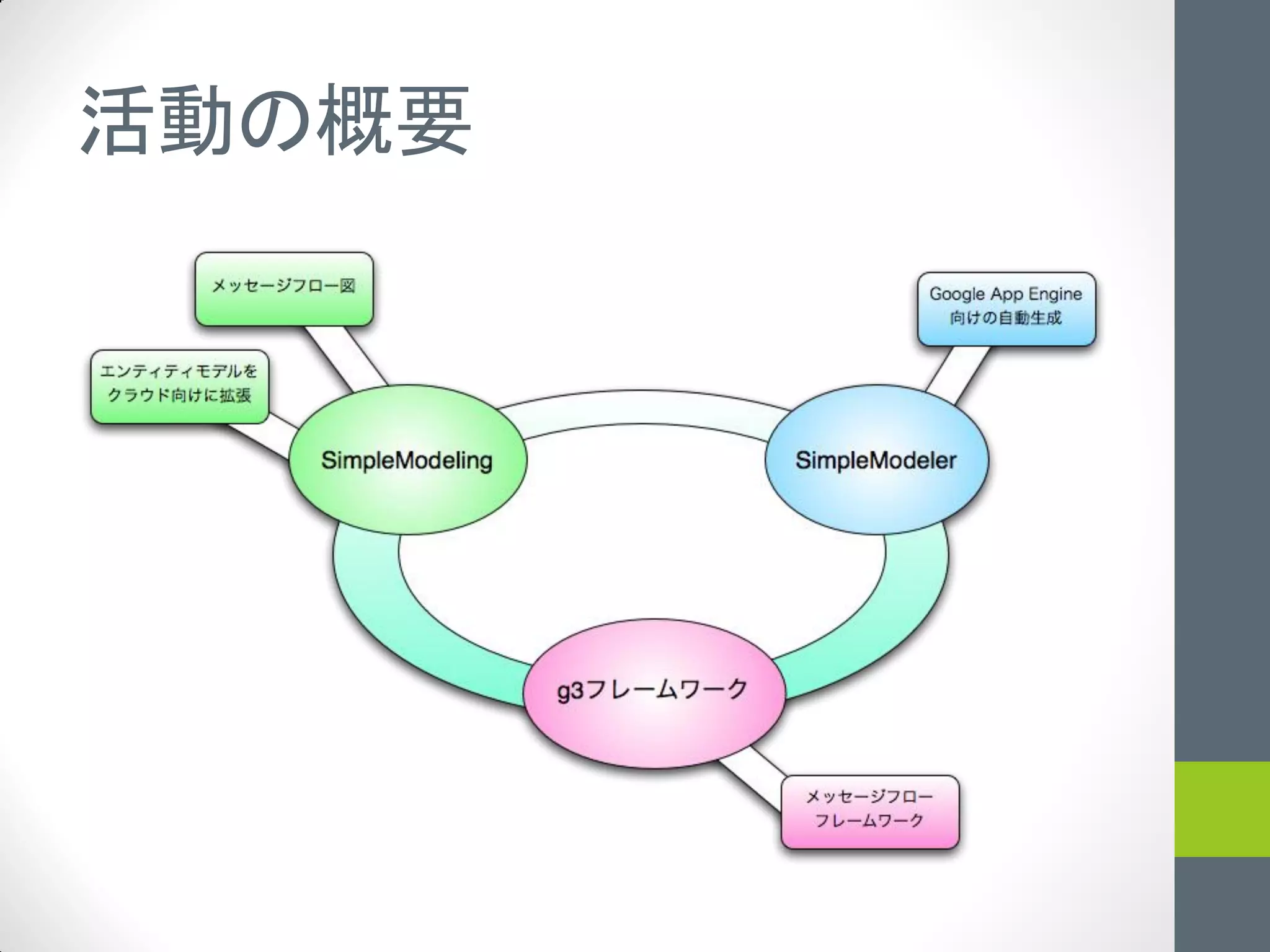

3. 活動の概要

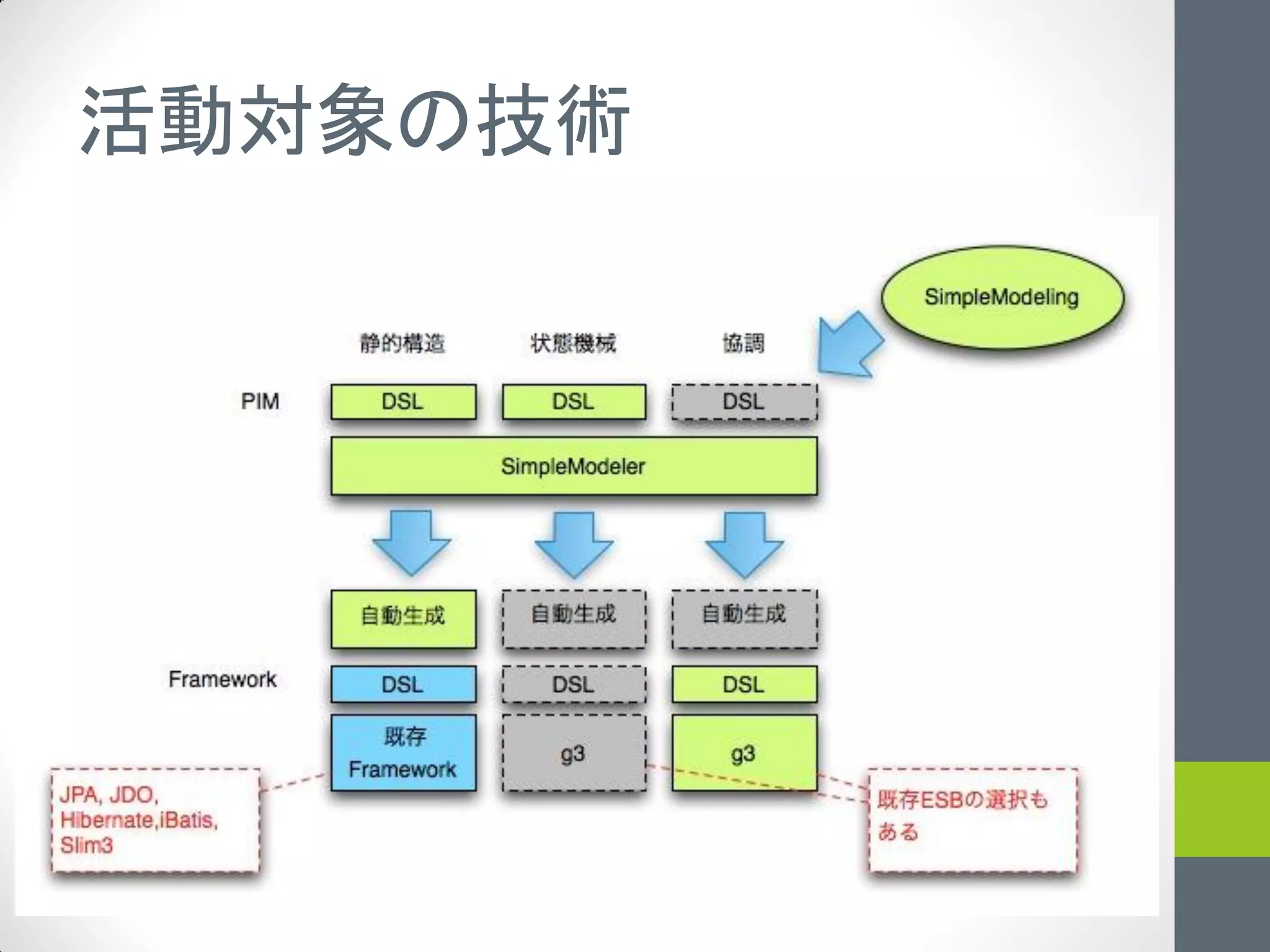

4. 活動対象の技術

5. SIMPLEMODELING

6. SimpleModelingの本

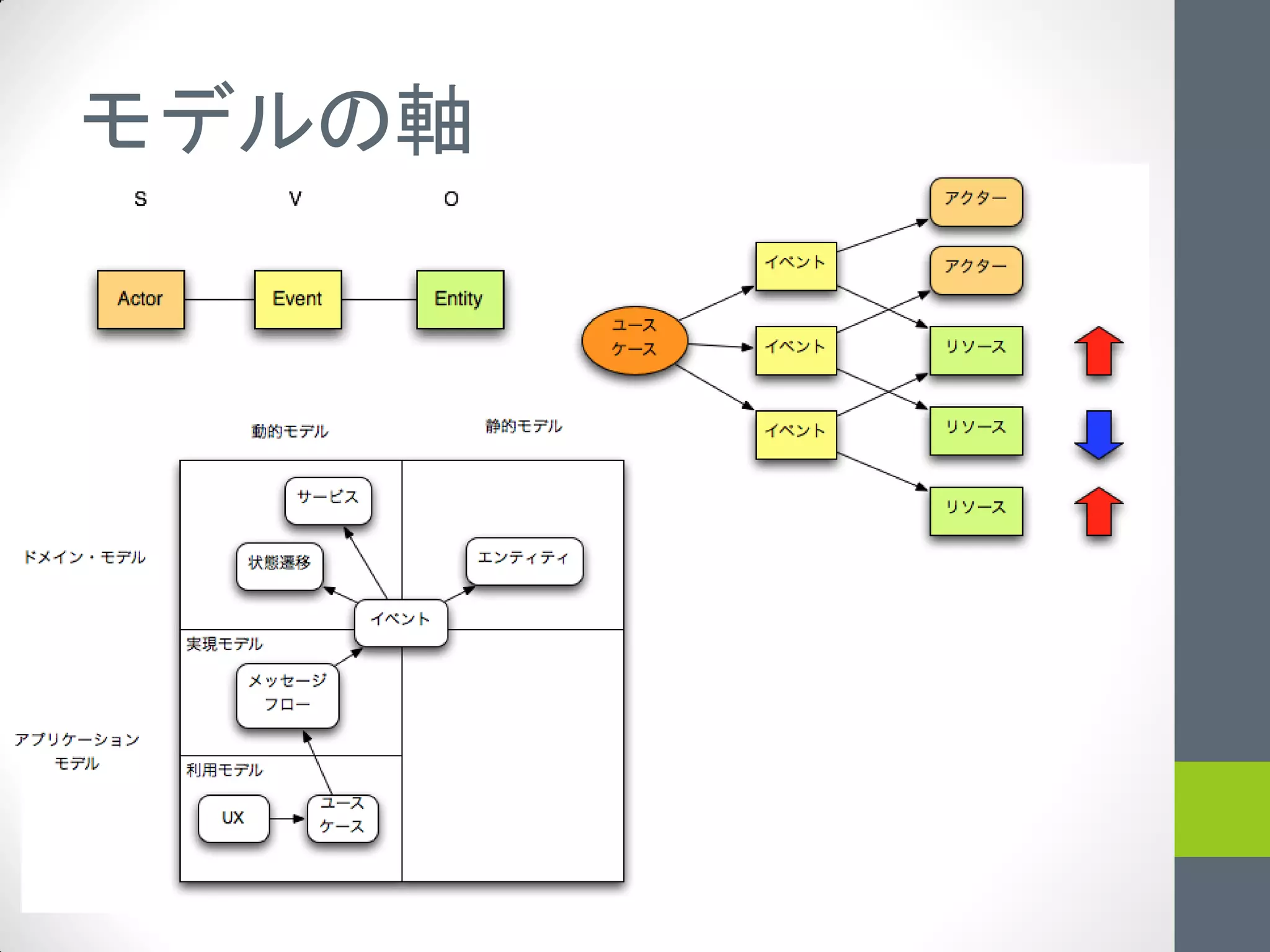

7. モデルの軸

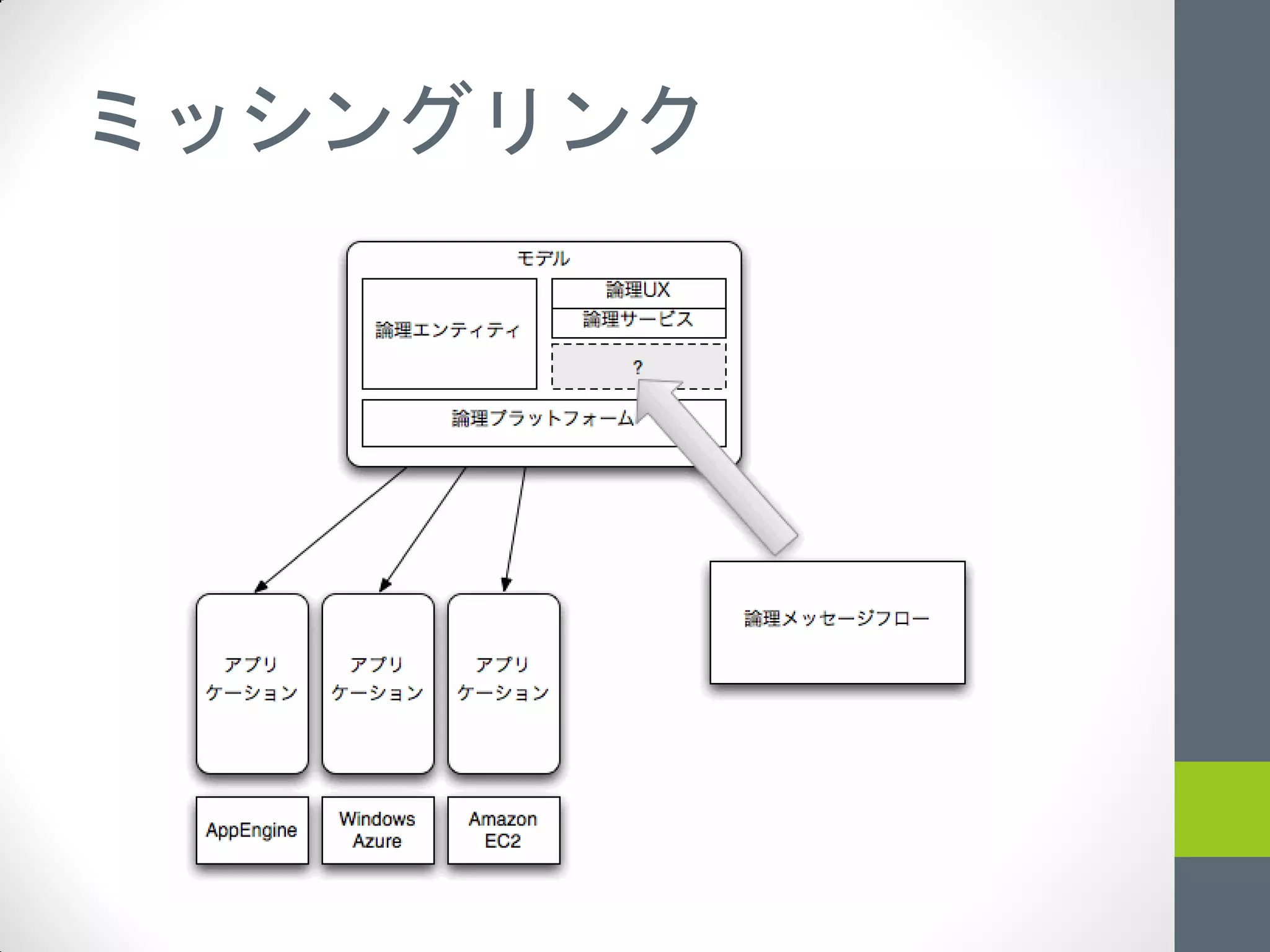

8. ミッシングリンク

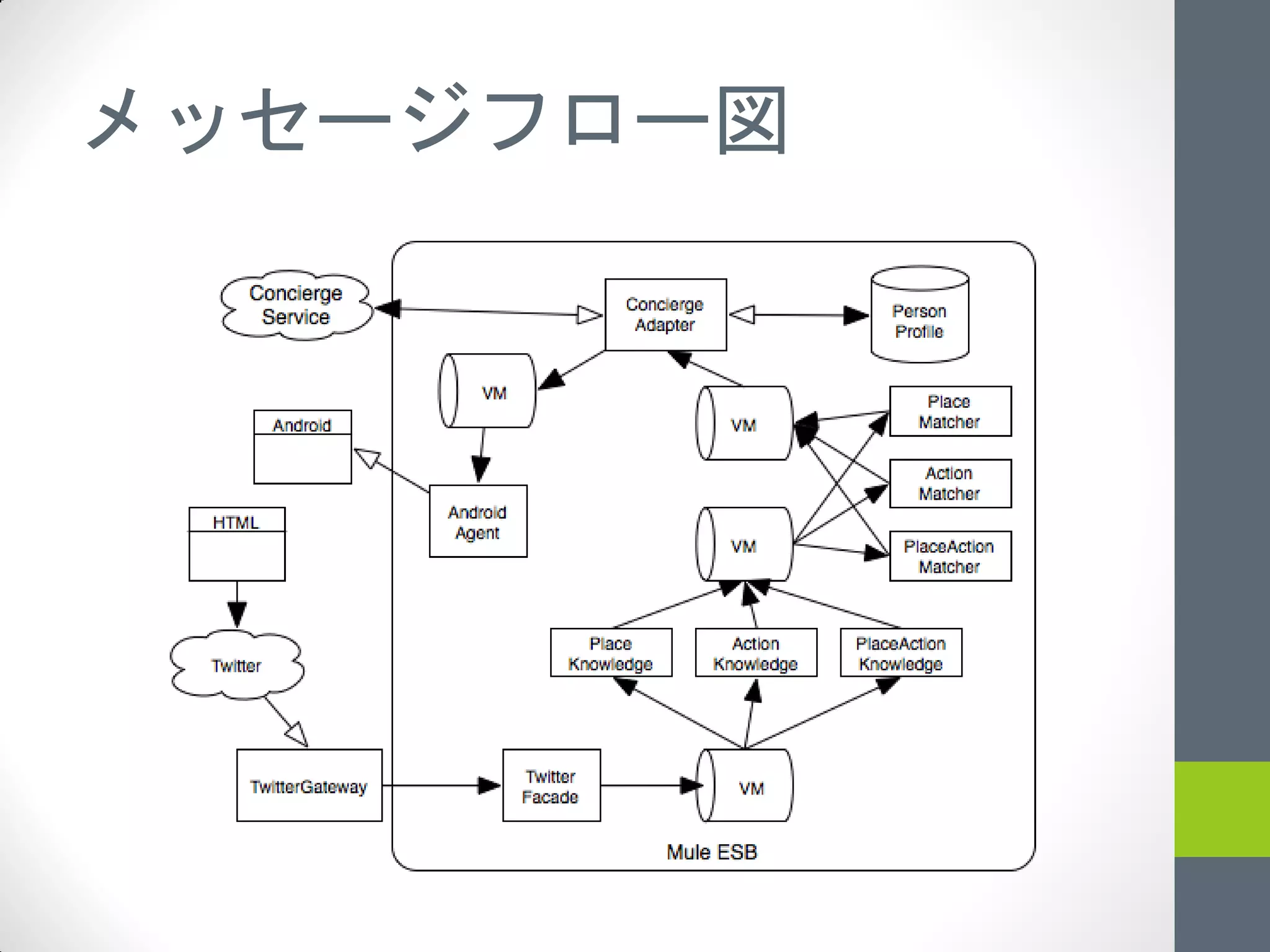

9. メッセージフロー図

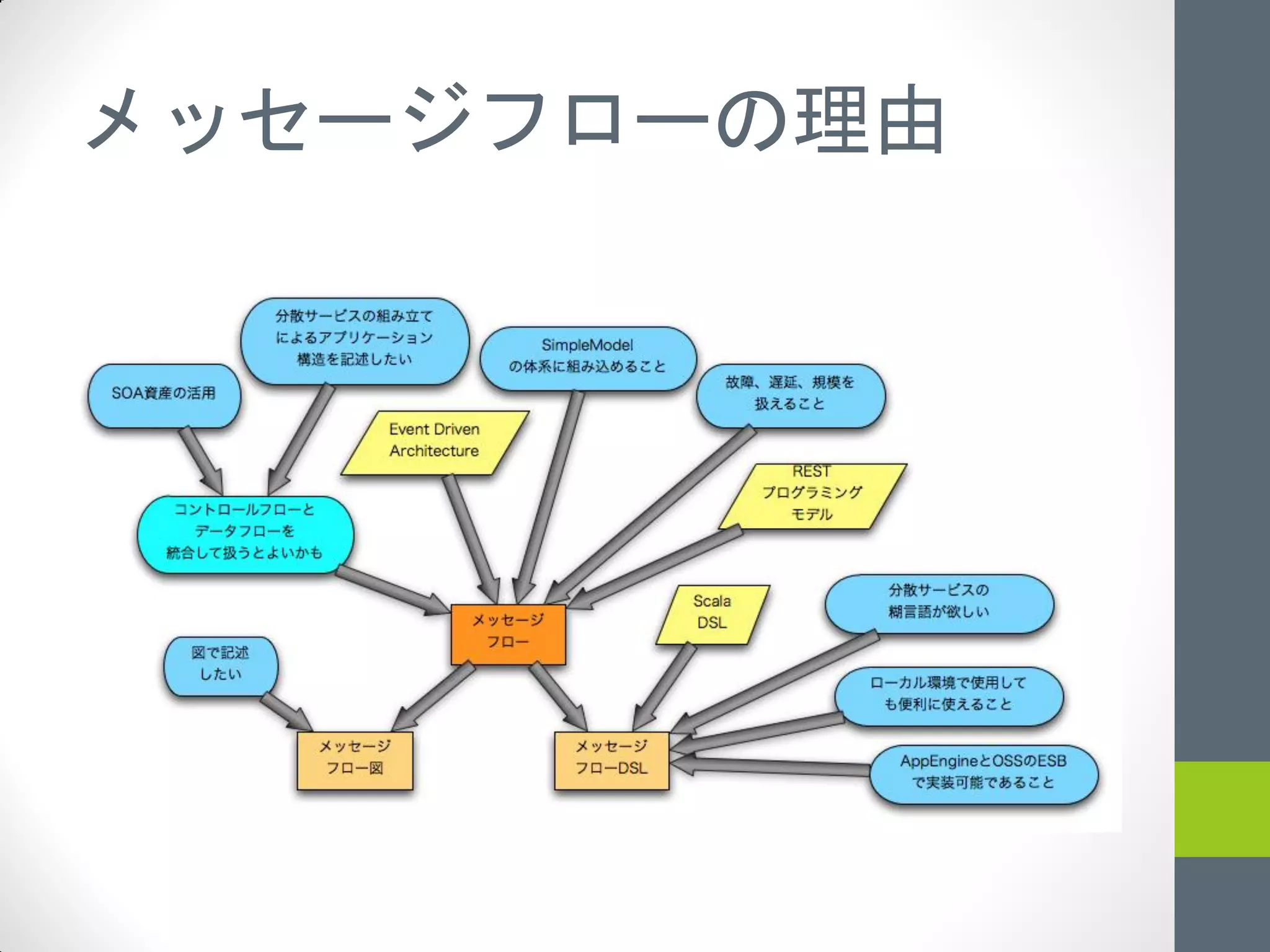

10. メッセージフローの理由

11. SIMPLEMODELER

12. SimpleModeler
Web仕様書
project クラス図
html
ステート
CSV import マシーン図
java
SimpleModelリポジトリ
(Maven project) Javaプログラム
convert
grails
Scala DSL
Grailsプログラム
import
gae
Mindmap
(Xmind)
Google App Engine/Python
プログラム
gaej
verify testset
import
Google App Engine/Java
gaeo プログラム
Excel
検証結果 テストセット Google App Engine Oil
プログラム
企画中

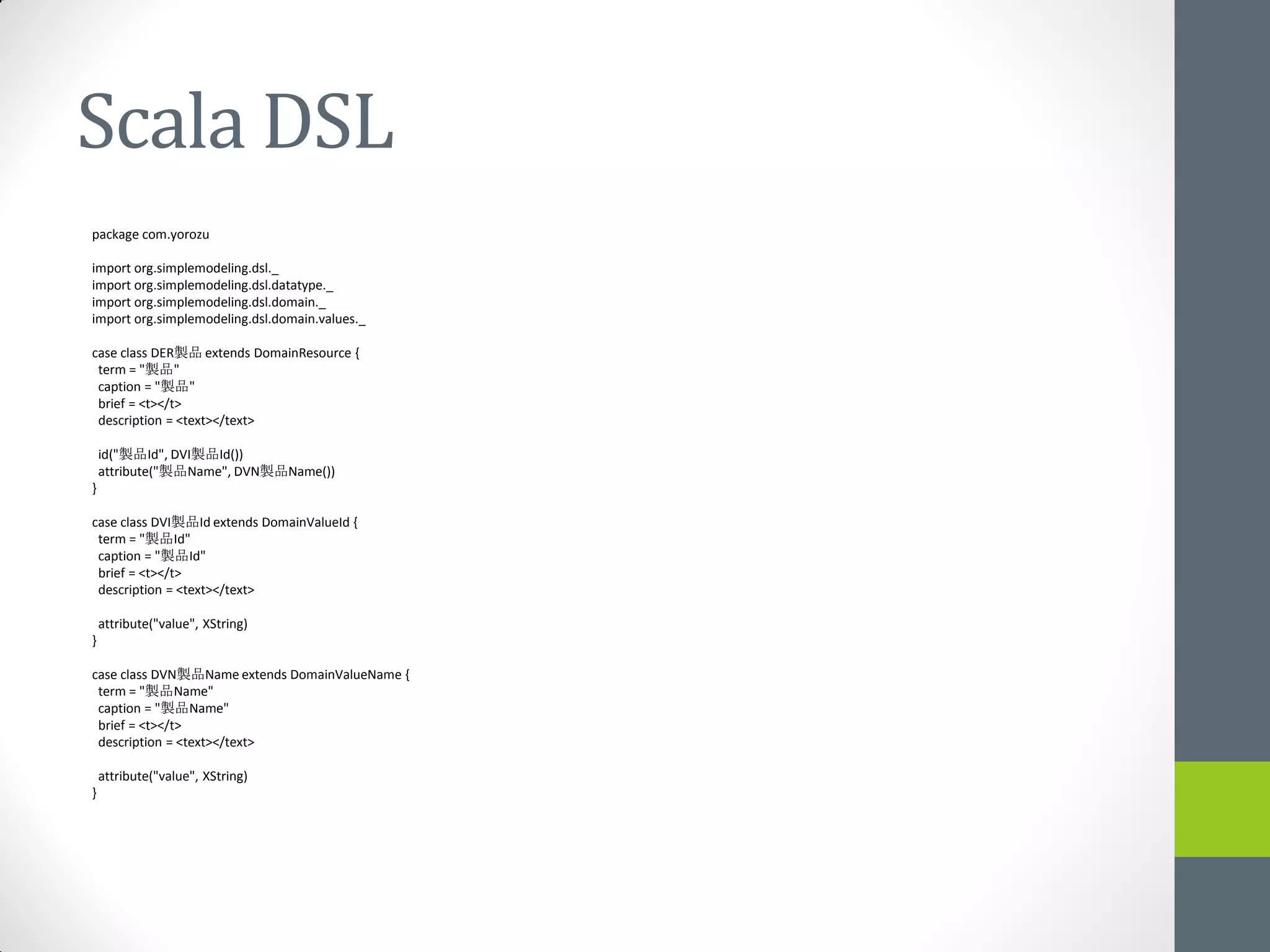

13. Scala DSL
package com.yorozu
import org.simplemodeling.dsl._
import org.simplemodeling.dsl.datatype._
import org.simplemodeling.dsl.domain._
import org.simplemodeling.dsl.domain.values._
case class DER製品 extends DomainResource {
term = "製品"
caption = "製品"
brief = <t></t>
description = <text></text>
id("製品Id", DVI製品Id())
attribute("製品Name", DVN製品Name())
}
case class DVI製品Id extends DomainValueId {
term = "製品Id"
caption = "製品Id"
brief = <t></t>
description = <text></text>
attribute("value", XString)
}
case class DVN製品Name extends DomainValueName {
term = "製品Name"
caption = "製品Name"
brief = <t></t>
description = <text></text>
attribute("value", XString)
}

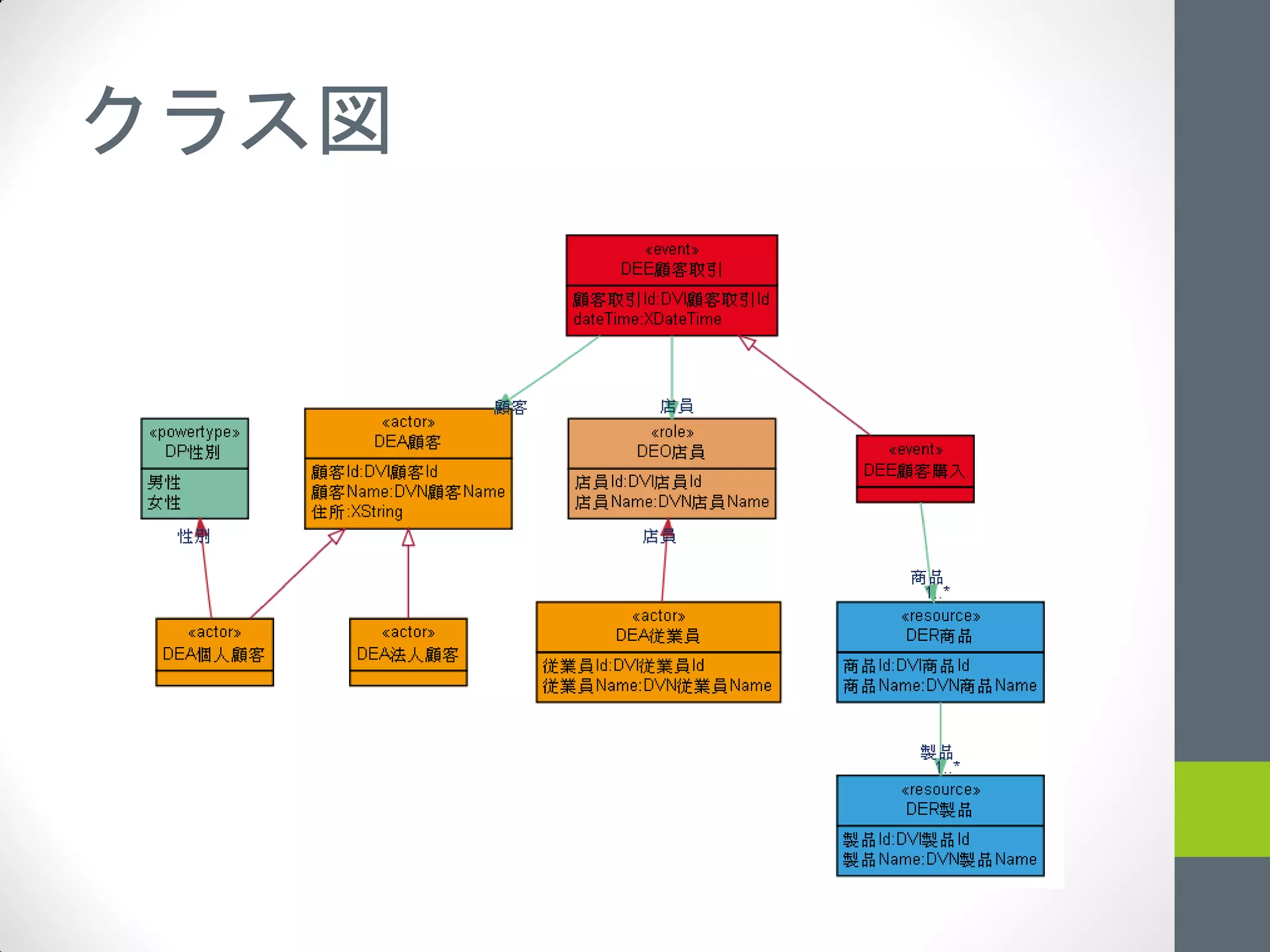

14. クラス図

15. Scala DSL→ステートマシーン図
package com.yorozu
case class DMS入荷待 extends DomainState {
import org.simplemodeling.dsl._ term = "入荷待"
import org.simplemodeling.dsl.datatype._ caption = "入荷待"
import org.simplemodeling.dsl.domain._ brief = <t></t>
import org.simplemodeling.dsl.domain.values._ description = <text></text>
case class DER商品 extends DomainResource { transition(DEE商品入荷(), DMS在庫中())
term = "商品" }
caption = "商品"
brief = <t></t> case class DMS在庫中 extends DomainState {
description = <text></text> term = "在庫中"
caption = "在庫中"
id("商品Id", DVI商品Id()) brief = <t></t>
attribute("商品Name", DVN商品Name()) description = <text></text>
association("製品", DER製品(), OneMore)
statemachine(DM商品状態()) transition(DEE顧客購入(), DMS配送中())
} transition(DEE顧客購入(), DMS販売完())
}
・・・中略・・・
case class DM商品状態 extends DomainStateMachine { case class DMS配送中 extends DomainState {
term = "商品状態" term = "配送中"
caption = "商品状態" caption = "配送中"
brief = <t></t> brief = <t></t>
description = <text></text> description = <text></text>
state(DMS入荷待()) transition(DEE商品配送(), DMS販売完())
state(DMS在庫中()) }
state(DMS配送中())
state(DMS販売完()) case class DMS販売完 extends DomainState {
} term = "販売完"
caption = "販売完"
brief = <t></t>
description = <text></text>
}

16. ステートマシーン図と状態遷移表

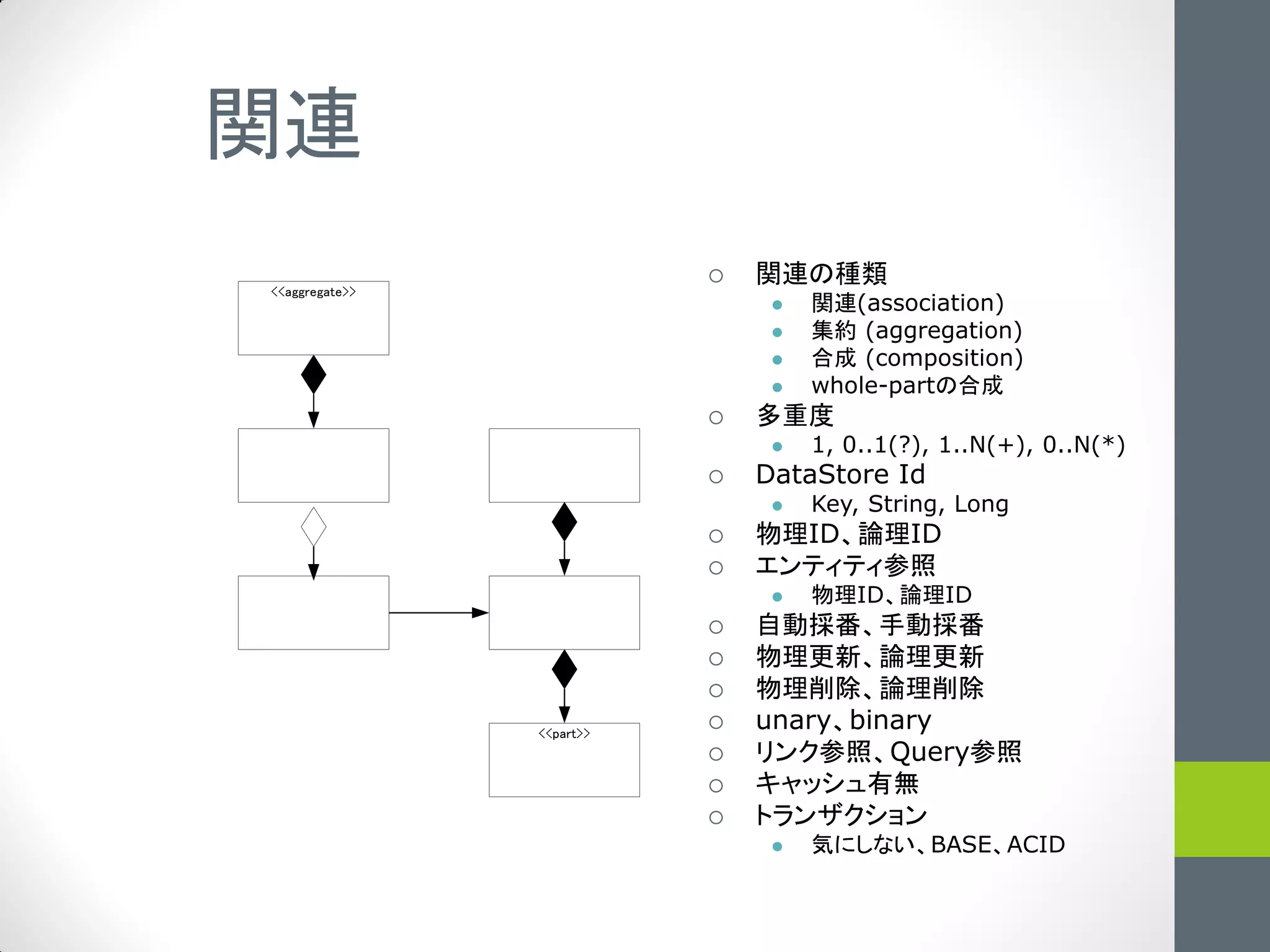

17. 関連
 関連の種類
<<aggregate>>
 関連(association)
 集約 (aggregation)
 合成 (composition)
 whole-partの合成
 多重度
 1, 0..1(?), 1..N(+), 0..N(*)
 DataStore Id
 Key, String, Long
 物理ID、論理ID
 エンティティ参照
 物理ID、論理ID
 自動採番、手動採番
 物理更新、論理更新
 物理削除、論理削除
<<part>>
 unary、binary
 リンク参照、Query参照
 キャッシュ有無
 トランザクション
 気にしない、BASE、ACID

18. G3フレームワーク

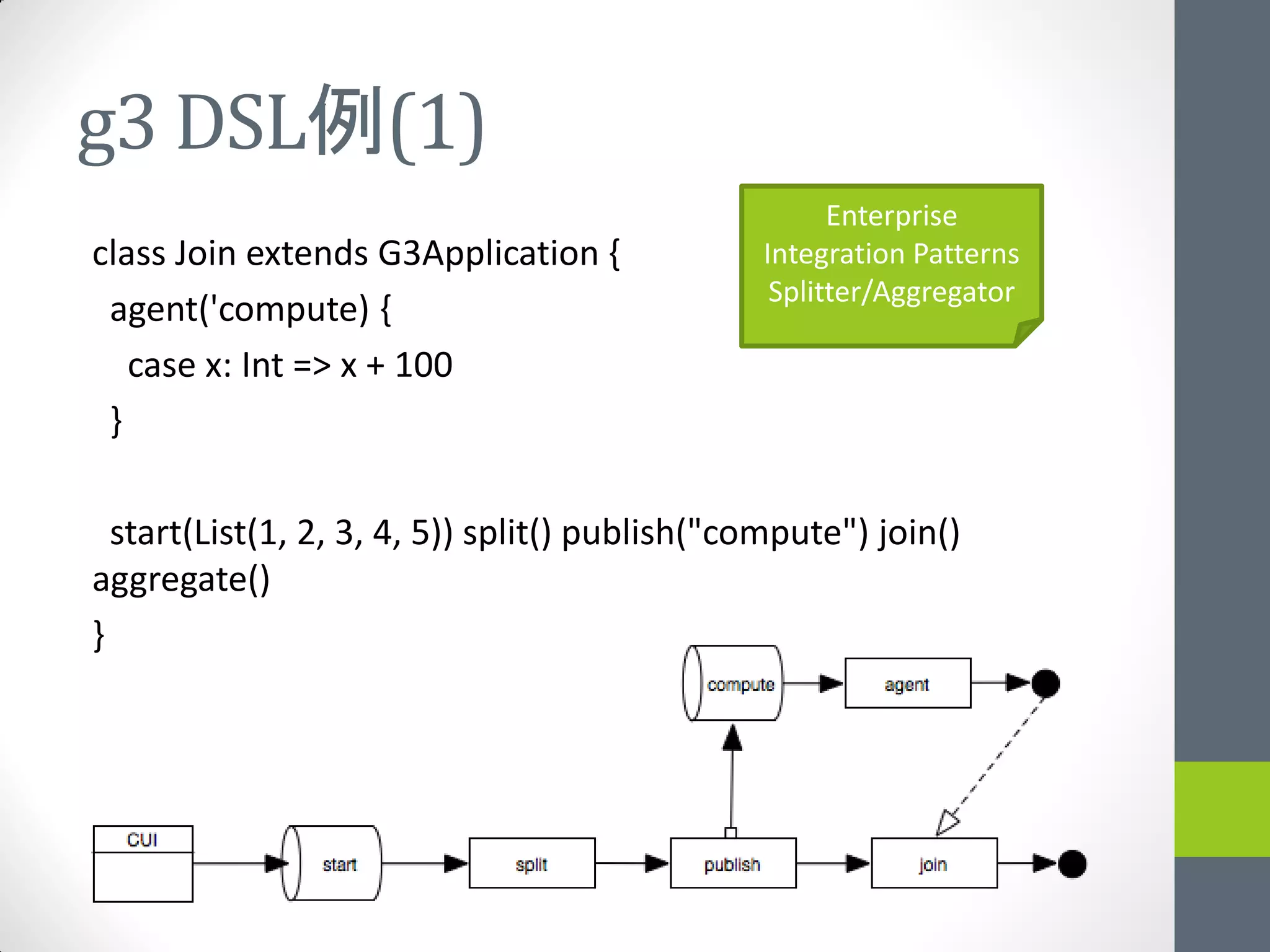

19. g3 DSL例(1)
Enterprise
class Join extends G3Application { Integration Patterns
Splitter/Aggregator
agent('compute) {
case x: Int => x + 100
}
start(List(1, 2, 3, 4, 5)) split() publish("compute") join()
aggregate()
}

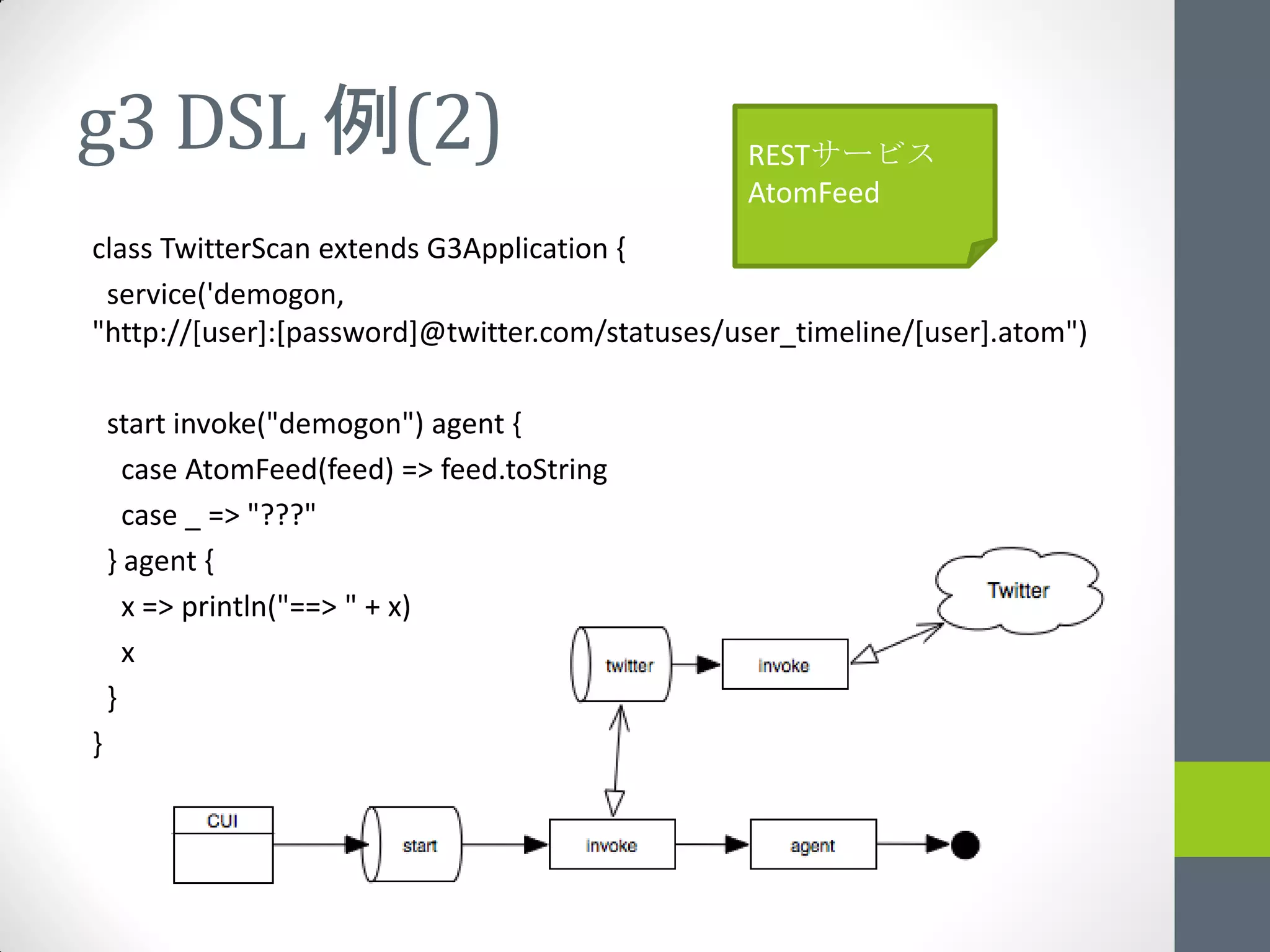

20. g3 DSL 例(2) RESTサービス
AtomFeed
class TwitterScan extends G3Application {
service('demogon,
"http://[user]:[password]@twitter.com/statuses/user_timeline/[user].atom")
start invoke("demogon") agent {
case AtomFeed(feed) => feed.toString
case _ => "???"
} agent {
x => println("==> " + x)
x
}
}

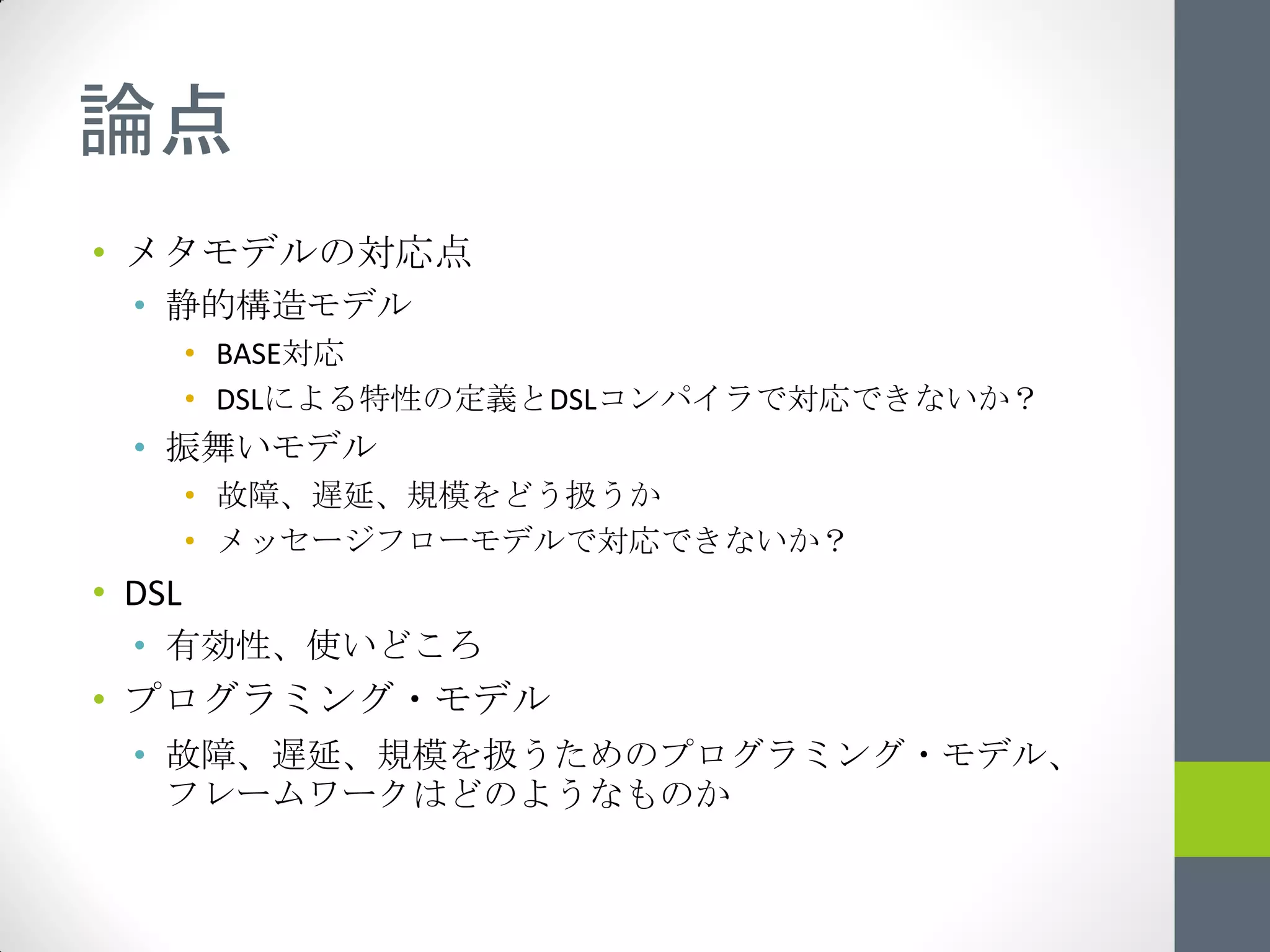

21. 論点
• メタモデルの対応点
• 静的構造モデル
• BASE対応
• DSLによる特性の定義とDSLコンパイラで対応できないか？
• 振舞いモデル
• 故障、遅延、規模をどう扱うか
• メッセージフローモデルで対応できないか？
• DSL
• 有効性、使いどころ
• プログラミング・モデル
• 故障、遅延、規模を扱うためのプログラミング・モデル、
フレームワークはどのようなものか
