mc5（Micro Cap V）是一款集成了绘图编辑器的模拟/数字电路模拟器，具有强大的电路仿真功能和用户友好的界面。该软件快速、功能丰富，并支持多种电路分析和仿真方法，包括数字电路与模拟电路的操作。演示版有限制，如元件数量和某些功能不可用，但可在特定操作系统上安装和启动。

1. 第 6 章 MC5 演示版简介 6.1 软 件 简 介 6.2 软件安装，启动及卸载方法

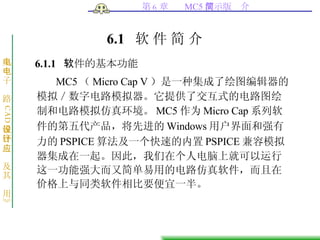

2. 6.1 软 件 简 介 6.1.1 软件的基本功能 MC5 （ Micro Cap V ）是一种集成了绘图编辑器的模拟／数字电路模拟器。它提供了交互式的电路图绘制和电路模拟仿真环境。 MC5 作为 Micro Cap 系列软件的第五代产品，将先进的 Windows 用户界面和强有力的 PSPICE 算法及一个快速的内置 PSPICE 兼容模拟器集成在一起。因此，我们在个人电脑上就可以运行这一功能强大而又简单易用的电路仿真软件，而且在价格上与同类软件相比要便宜一半。

3. 6.1.2 软件的第五代产品的特点 1. 运行速度更快 由于算法的改进、代码的优化以及与模拟器界面“无缝”集成在一起，使得 MC5 具有出众的运行速度。 2 ．功能更强 (1) 多页式的图形编辑器。集成的多页式的图形编辑器使电路图的绘制更加简单。电路一旦建立，只需按几个键就可以完成暂态、交流和直流分析。

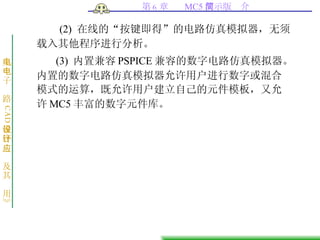

4. (2) 在线的“按键即得”的电路仿真模拟器，无须载入其他程序进行分析。 (3) 内置兼容 PSPICE 兼容的数字电路仿真模拟器。内置的数字电路仿真模拟器允许用户进行数字或混合模式的运算，既允许用户建立自己的元件模板，又允许 MC5 丰富的数字元件库。

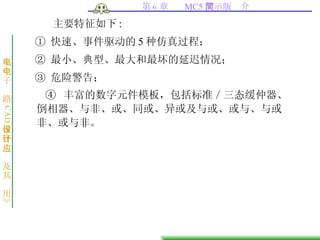

5. 主要特征如下 : ① 快速、事件驱动的 5 种仿真过程； ② 最小、典型、最大和最坏的延迟情况； ③ 危险警告； ④ 丰富的数字元件模板，包括标准／三态缓仲器、倒相器、与非、或、同或、异或及与或、或与、与或非、或与非。

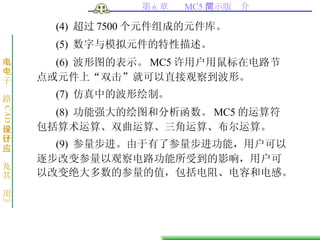

6. (4) 超过 7500 个元件组成的元件库。 (5) 数字与模拟元件的特性描述。 (6) 波形图的表示。 MC5 许用户用鼠标在电路节点或元件上“双击”就可以直接观察到波形。 (7) 仿真中的波形绘制。 (8) 功能强大的绘图和分析函数。 MC5 的运算符包括算术运算、双曲运算、三角运算、布尔运算。 (9) 参量步进。由于有了参量步进功能，用户可以逐步改变参量以观察电路功能所受到的影响，用户可以改变绝大多数的参量的值，包括电阻、电容和电感。

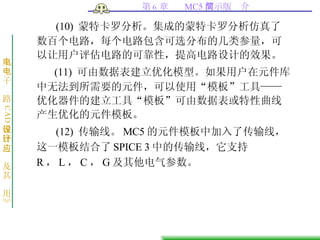

7. (10) 蒙特卡罗分析。集成的蒙特卡罗分析仿真了数百个电路，每个电路包含可选分布的几类参量，可以让用户评估电路的可靠性，提高电路设计的效果。 (11) 可由数据表建立优化模型。如果用户在元件库中无法到所需要的元件，可以使用“模板”工具——优化器件的建立工具“模板”可由数据表或特性曲线产生优化的元件模板。 (12) 传输线。 MC5 的元件模板中加入了传输线，这一模板结合了 SPICE 3 中的传输线，它支持 R ， L ， C ， G 及其他电气参数。

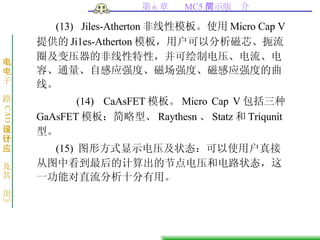

8. (13) Jiles-Atherton 非线性模板。使用 Micro Cap V 提供的 Ji1es-Atherton 模板，用户可以分析磁芯、扼流圈及变压器的非线性特性，并可绘制电压、电流、电容、通量、自感应强度、磁场强度、磁感应强度的曲线。 (14) CaAsFET 模板。 Micro Cap V 包括三种 GaAsFET 模板：简略型、 Raythesn 、 Statz 和 Triqunit 型。 (15) 图形方式显示电压及状态：可以使用户真接从图中看到最后的计算出的节点电压和电路状态，这一功能对直流分析十分有用。

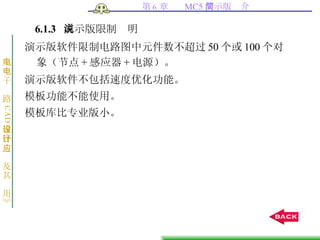

9. 6.1.3 演示版限制说明 演示版软件限制电路图中元件数不超过 50 个或 100 个对象（节点 + 感应器 + 电源）。 演示版软件不包括速度优化功能。 模板功能不能使用。 模板库比专业版小。

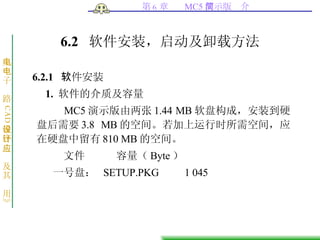

10. 6.2 软件安装，启动及卸载方法 6.2.1 软件安装 1. 软件的介质及容量 MC5 演示版由两张 1.44 MB 软盘构成，安装到硬盘后需要 3.8 MB 的空间。若加上运行时所需空间，应在硬盘中留有 810 MB 的空间。 文件 容量（ Byte ） 一号盘： SETUP.PKG 1 045

11. DEM0. MC5 12 778 MC5 ． 1 899 519 ~ INS0762.LIB 3 633 README.WRI 2 048 SETUP.EXE 274 432 SETUP.LGO 242 SETUP.INS 12 485 二号盘： MC5.2 260 950

12. 2. 软件的运行环境 软件可以在 IBM 系列 PC 机（ 486DX2 ／ 50 以上； 8 MB 内存；硬盘；软驱），装有 MicroSoft Windows 95 或 Windows 3.x 的环境下运行。 3. 软件的安装方法及注意事项 将一号盘放入软驱，打开 Windows 95 的资源管理器 (Windows3.x 中“主组”的“文件管理器”），或“开始”菜单中的“运行”项（ Windows3.x ）中菜单“文件”——“运行”项）找到 SETUP.EXE 文件，双击，运行即可看到版本说明，接着按照提示选定安装路径和文件组的名称，开始安装过程。

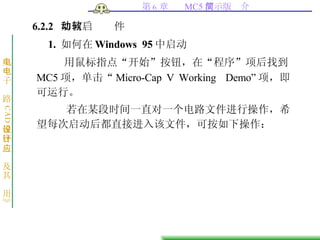

13. 6.2.2 如何启动软件 1. 如何在 Windows 95 中启动 用鼠标指点“开始”按钮，在“程序”项后找到 MC5 项，单击“ Micro-Cap V Working Demo ” 项，即可运行。 若在某段时间一直对一个电路文件进行操作，希望每次启动后都直接进入该文件，可按如下操作：

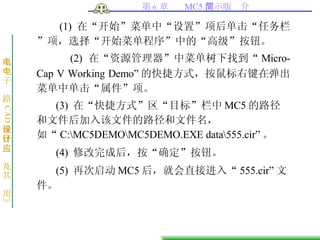

14. (1) 在“开始”菜单中“设置”项后单击“任务栏”项，选择“开始菜单程序”中的“高级”按钮。 (2) 在“资源管理器”中菜单树下找到“ Micro-Cap V Working Demo ” 的快捷方式，按鼠标右键在弹出菜单中单击“属件”项。 (3) 在“快捷方式”区“目标”栏中 MC5 的路径和文件后加入该文件的路径和文件名，如“ C:\MC5DEMO\MC5DEMO.EXE data\555.cir ” 。 (4) 修改完成后，按“确定”按钮。 (5) 再次启动 MC5 后，就会直接进入“ 555.cir” 文件。

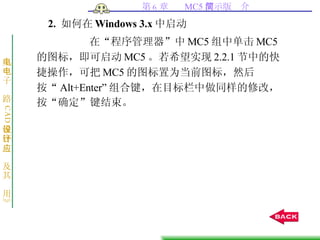

15. 2. 如何在 Windows 3.x 中启动 在“程序管理器”中 MC5 组中单击 MC5 的图标，即可启动 MC5 。若希望实现 2.2.1 节中的快捷操作，可把 MC5 的图标置为当前图标，然后按“ Alt+Enter” 组合键，在目标栏中做同样的修改，按“确定”键结束。
