Καραμήτσας Ιωάννης – Απαντήσεις Ηλεκτρικών Μηχανών

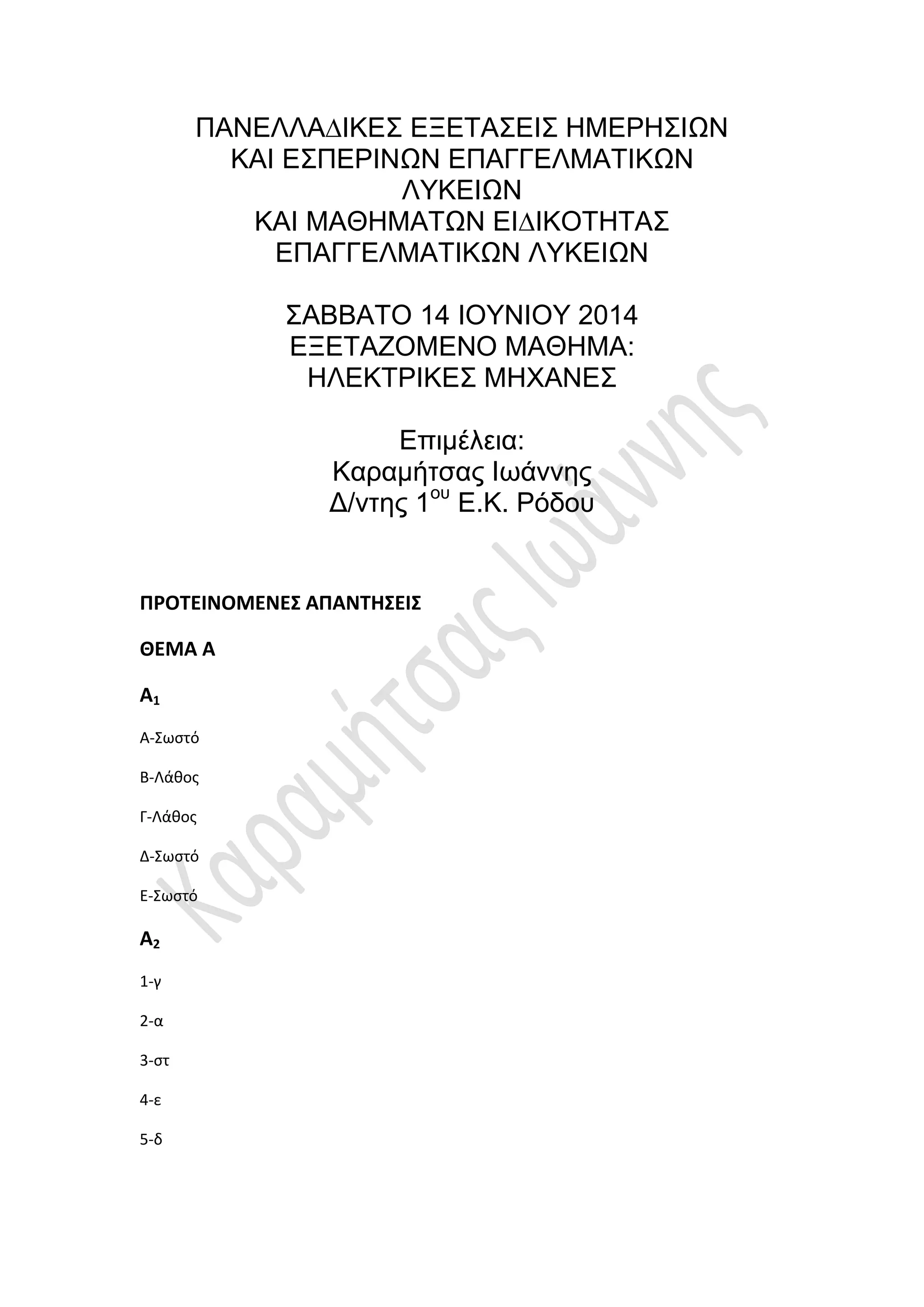

1. ΠΑΝΕΛΛΑ∆ΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΩΝ
ΚΑΙ ΕΣΠΕΡΙΝΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ
ΛΥΚΕΙΩΝ
ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ∆ΙΚΟΤΗΤΑΣ
ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ
ΣΑΒΒΑΤΟ 14 ΙΟΥΝΙΟΥ 2014
ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ:
ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ
Επιμέλεια:
Καραμήτσας Ιωάννης
Δ/ντης 1ου
Ε.Κ. Ρόδου
ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΑΠΑΝΤΗΣΕΙΣ
ΘΕΜΑ Α
Α1
Α-Σωστό
Β-Λάθος
Γ-Λάθος
Δ-Σωστό
Ε-Σωστό
Α2
1-γ
2-α
3-στ
4-ε
5-δ

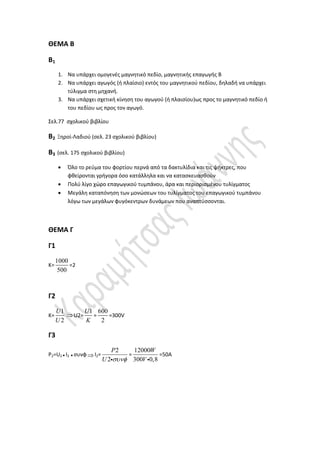

2. ΘΕΜΑ Β
Β1
1. Να υπάρχει ομογενές μαγνητικό πεδίο, μαγνητικής επαγωγής Β
2. Να υπάρχει αγωγός (ή πλαίσιο) εντός του μαγνητικού πεδίου, δηλαδή να υπάρχει
τύλιγμα στη μηχανή.
3. Να υπάρχει σχετική κίνηση του αγωγού (ή πλαισίου)ως προς το μαγνητικό πεδίο ή
του πεδίου ως προς τον αγωγό.
Σελ.77 σχολικού βιβλίου
Β2 Ξηροί-Λαδιού (σελ. 23 σχολικού βιβλίου)
Β3 (σελ. 175 σχολικού βιβλίου)
 Όλο το ρεύμα του φορτίου περνά από τα δακτυλίδια και τις ψήκτρες, που
φθείρονται γρήγορα όσο κατάλληλα και να κατασκευασθούν
 Πολύ λίγο χώρο επαγωγικού τυμπάνου, άρα και περιορισμένου τυλίγματος
 Μεγάλη καταπόνηση των μονώσεων του τυλίγματος του επαγωγικού τυμπάνου
λόγω των μεγάλων φυγόκεντρων δυνάμεων που αναπτύσσονται.
ΘΕΜΑ Γ
Γ1
Κ=
1000
500
=2
Γ2
Κ=
1
2
U
U
U2=
1U
K
=
600
2
=300V
Γ3
P2=U2 I2 συνφΙ2=
2
2
P
U 
=
12000
300 0,8
W
V
=50Α

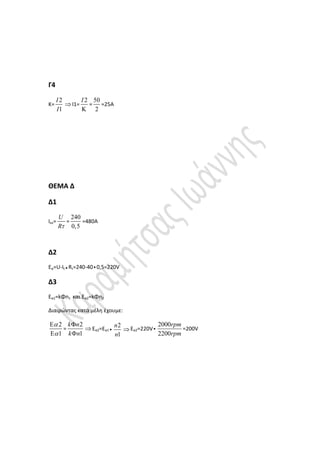

3. Γ4
Κ=
2
1
I
I
Ι1=
2I

=
50
2
=25Α
ΘΕΜΑ Δ
Δ1
Ιεκ=
U
R
=
240
0,5
=480Α
Δ2
Εα=U-It Rτ=240-40 0,5=220V
Δ3
Εα1=kΦn1 και Eα2=kΦn2
Διαιρώντας κατά μέλη έχουμε:
2
1




=
2
1
k n
k n


Εα2=Εα1
2
1
n
n
Εα2=220V
2000
2200
rpm
rpm
=200V
