1. 脱原発福島ネットワーク�
�����石丸小四郎�
*

2. 「福島原子力発電所土木工事の概要」
佐伯正治元東電福島原子力建設事務所土木課長
(土木技術22巻９号）

3. 「まえがき」から「造成工事概要」へ
・最大出力46万ＫＷ当初最初の原子力発電所である。
・アメリカ・ゼネラル・エレクトリック（以下ＧＥ社）
・着工昭和41年12月1日で運転開始は昭和45年10月1日の予定
・発電所位置は大熊町、双葉町の地点297万㎡である。
・発電所建設工事のうち原子炉建屋、タービン建屋、廃棄物
処理建屋、コントロールエリアなど主要構造物は当社では
未経験であるので設計、施工、据え付け、運転開始まです
べてＧＥ社の責任において開始するターンキィ方式を採用
した。したがって当社責任施工分の土木工事について以下、
概要を述べる。
・進入路・発電所総掘削量120万ｍ3
・発電所掘削分91万3千ｍ3
・進入路掘削分28万7ｍ3
・掘削土は発電所北側800ｍ離れた土捨場へ搬送した。
・土木工事期間は約10ヶ月であった。

4. ・「地質」は「富岡層に属するシルト岩（泥岩）および砂岩が
主体であり（略）湿潤化した場合、泥土化してゆるくくずれや
すくなる」とある。
「地質」は泥土化しくずれやすくなる

5. 第一原発平面図、施工基面図
・「復水器の揚水に必要な動力費、土工費および台風時の高
波および津波に対して十分安全な高さなどを総合勘案して30
㍍の断崖を削りＯＰ（小名浜ポイント・海抜を表す単位）＋10㍍と
決定した」「将来は南側へ増設」とある。
敷地造成工事の概要

6. 基礎は海抜からマイナス１.３２ｍに
しかもタービン建屋の地下にディール発電機が置かれていた！
建屋・タービン建屋は海面より下に
国会事故調資料編
Ｎｅｗｔｏｎ

7. 施工実績は「湿潤化、泥土、崩れやすい」
・「施工と実績」は「湧水が激しく難渋した」とある。
・「排水対策」では「土木工事にとって最も重要な問題は排水処理である。
当所（第一原発）ではこの問題にも大いに悩まされた」とある。
・「構内進入路」では「ＥＬ（水位）26.50㍍付近から湧水が生じ海岸へ向
かって約2.3％のコウ配を走っていた」とある。
湧水線図

8.

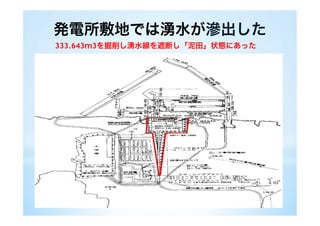

発電所敷地では湧水が滲出した
333.643ｍ3を掘削し湧水線を遮断し「泥田」状態にあった

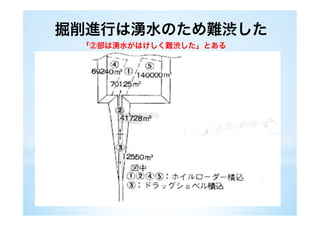

9. 掘削進行は湧水のため難渋した
「②部は湧水がはけしく難渋した」とある

10. ・「発電所敷地」ではＥＬ24ｍ以下は湧水が
全面的に地表に滲出してきてホイルローダー、
トラックの走行に支障を来したので敷地内に
深さ６ｍ素堀側溝を数本掘削し、自然排水に
よる水位低下を行った。車両走行には覆工板
を使用し、コルゲートパイプを敷設した。
縦6㍍、横3㍍の素堀側溝を･･･
コルゲートパイプ
コルゲートパイプ素堀側溝配置図

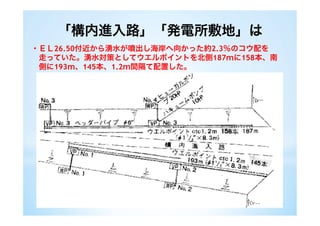

11. 「構内進入路」「発電所敷地」は
・ＥＬ26.50付近から湧水が噴出し海岸へ向かった約2.3％のコウ配を
走っていた。湧水対策としてウエルポイントを北側187ｍに158本、南
側に193ｍ、145本、1.2ｍ間隔て配置した。

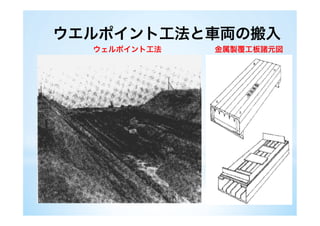

12. ウェルポイント工法 金属製覆工板諸元図
ウエルポイント工法と車両の搬入

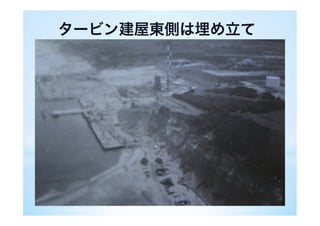

13. タービン建屋東側は埋め立て

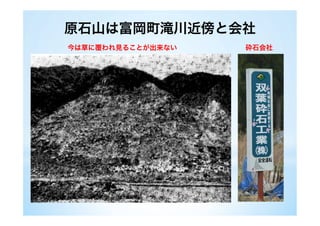

14. 原石山は富岡町滝川近傍と会社
今は草に覆われ見ることが出来ない 砕石会社

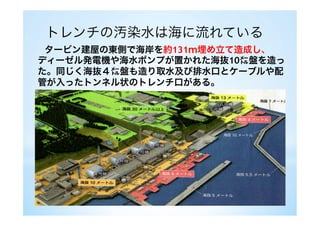

15. タービン建屋の東側で海岸を約131ｍ埋め立て造成し、
ディーゼル発電機や海水ポンプが置かれた海抜10㍍盤を造っ
た。同じく海抜４㍍盤も造り取水及び排水口とケーブルや配
管が入ったトンネル状のトレンチ口がある。
トレンチの汚染水は海に流れている

16. ３
号
機
取
水
口
トレンチが原発の下を縦横に走る
青色部分は地下にあるトレンチ

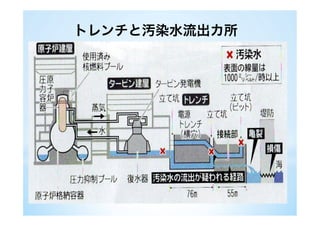

17. トレンチと汚染水流出カ所

18. 地下水は流下させ工事を進める１号機

19. 地下水１千ﾄﾝ原発へ流れ込む
地下水１日１千トンの止水は至難の技である

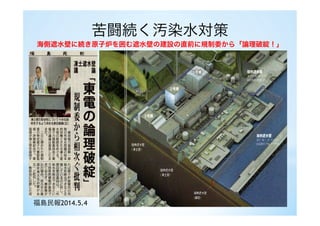

20. 苦闘続く汚染水対策
海側遮水壁に続き原子炉を囲む遮水壁の建設の直前に規制委から「論理破綻！」
福島民報2014.5.4

21. 原子炉・タービン建屋が浮き上がる
サブドレン復旧が急がれる理由！
福島民報

22. 東京駅総武線地下ホームがそれ例だ
浮き上がり防止のため 毎日数千トンくみ出し東京の水がきれいに･･･

23. 防波堤設置を数百億の費用でボッ！
同じく2008年6月ごろ、過去に起き
た「貞観地震」で最大15.7㍍の津波が
おこりうる試算が出た。これを受け社
内検討会が開かれ、当時、原子力・立
地副本部長だった武藤栄と、原子力設
備管理部長だった吉田昌郎（第一原発所
長）が「防波堤を設置すれば、数百億
円の費用と4年かかる見込みであると
いう説明を担当者から受けながら、防
波堤を造ると、原発を守るために周辺
集落を犠牲にすることになりかねない
との判断から、社会的に受け入れられ
ない」などの発言をした。武藤と吉田
は「実際には津波はこない」として、
東電の重要問題として認識された形跡
はない。
（政府事故調中間報告より）
事故後、英雄視される吉田所長

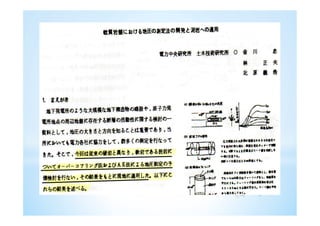

24. *

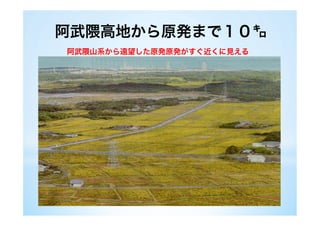

25. 阿武隈高地から原発まで１０㌔
阿武隈山系から遠望した原発原発がすぐ近くに見える

26. 東電の説明は「原子力発電所は岩盤の上に建設している･･･だった
「原発は岩盤の上に･･･｣は大嘘

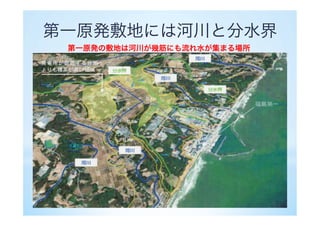

27. 第一原発敷地には河川と分水界
第一原発の敷地は河川が幾筋にも流れ水が集まる場所

28. 透水層に建つ第一原発
３０㍍の断崖を削り地下水が流れる透水層２つ（砂岩、砂
礫など水を通しやすい地層）を切った上に建つ第一原発

29. 地層はザルのようなもの！
双葉郡の地層は５００㍍まで多賀層群 富岡町史
第二原発も同じ多賀層群の上に建つ
ボーリング柱状図区分
第二原発原子炉予定地地質断面図
