автоматизация и диспетчеризация системы теплоснабжения
- 1. ПРООН в Казахстане Министерстворегионального развития РК Автоматизация и диспетчеризация системы теплоснабжения Қызылорда, 2014ж. Айман Шопаева Эксперт по энергоэффективности
- 2. Система теплоснабжения Теплоснабжение — система обеспечения теплом зданий и сооружений, предназначенная для обеспечения теплового комфортадля находящихся в них людей или для возможности выполнения технологических норм. Источник Тепловая сеть Потребитель Прибор отопления Источник Тепловая сеть 2-контур Прибор отопления Теплообменник 1-контур • Элекваторное присоединение • Насосное присоединение • Присоединение через теплообменников Зависимое присоединение Независимое присоединение
- 3. Основным недостатком водоструйныхэлеваторов является низкий КПД, который равен приблизительно 10%. Следовательно, разность давлений в наружных теплосетях должна в 10 раз превышать циркуляционное давление для системы отопления. Водоструйные элеваторы практически не поддаются автоматизации. Водоструйные элеваторы ∆Рсо = 1,5 м минимально ∆Ртс = 15 м Т1 T11 Т2 Т21 Тепловые сети Потребитель тепла (система отопления)
- 4. *Схема теплового пунктас зависимым присоединением системы отопления. Данфосс Система автоматизации теплопотребления Система автоматизации теплопотребления с непосредственным присоединением с непосредственным присоединением к тепловым cетьямк тепловым cетьям
- 5. Пилотный проект вКСК «Чингиз»Пилотный проект в КСК «Чингиз» (Караганда)(Караганда) •Экономия средств собственников за отопительный сезон около 183,6 тыс. тенге •Экономия тепловой энергии составила 68,9 Гкал или 14 % за отопительный период

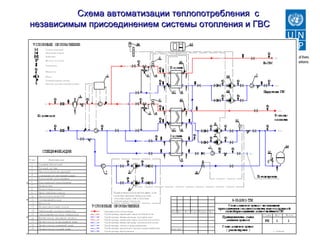

- 6. Схема автоматизации теплопотреблениясСхема автоматизации теплопотребления с независимым присоединением системы отопления и ГВСнезависимым присоединением системы отопления и ГВС
- 7. Пилотный проект вКСК «Айнур» (Астана) • Общая экономия за один отопительный период по каждому дому – около 344 тыс. тенге (в сравнении с нормативной величиной) • Общая экономия теплоэнергии на нужды отопления и ГВС – примерно 123 гКал по каждому дому (в сравнении с расчетной величиной) • Снижение эмиссий ПГ – примерно 53 т в эквиваленте СО2 по каждому зданию за отопительный сезон 0 10 20 30 40 50 60 70 80 90 100 Я Ф М А О Н Д Норматив Факт Экономия
- 8. Пилотный проект вАстане: апробация модели «Энергоэффективный КСК» (2 здания) Оплата по месяцам январь февраль март апрель октябрь ноябрь декабрь Норматив 94,48 89,41 63,91 32,79 34,39 45,65 77,92 Факт 70,75 70,78 46,73 27,17 22,18 31,49 51,48 Экономия 23,73 19,23 17,18 5,62 12,21 14,16 26,44
- 9. Пилотный проект в зданиишколы №9 Тепловой узел БалансирыУтепление Отопительные приборы
- 10. Результаты проекта Анализ потреблениятепловой энергии на нужды отопления и ГВС. 18,96 21,80 5,80 4,30 4,00 4,60 37,54 99,76 115,43 115,67 76,96 3,06 1,61 2,69 24,42 59,58 81,75 87,43 87,55 57,10 116,8 2,11 3,54 17,78 Апрель Май Июнь Июль Август Сентябрь Октябрь Ноябрь Декабрь Январь Февраль Март Потреблениетепловойэнергии(Гкал/мес) Потребление тепловой энергии в период с апреля 2010 г. по март 2011 г. включительно (откорректированное) Потребление тепловой энергии в период с апреля 2011 г. по март 2012 г. включительно Экономия тепловой энергии за период составила 35 % Экономия на оплате за потребленную тепловую энергию на нужды отопления и горячего водоснабжения составляет более 380 000 тенге в отопительный сезон Сокращение выбросов парниковых газов – 82,2 т/год

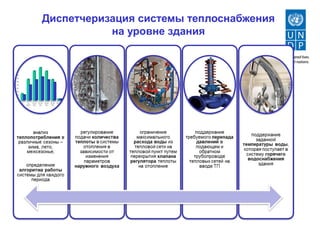

- 11. Диспетчеризация системы теплоснабжения науровне здания
- 12. Диспетчеризация — процессцентрализованного оперативного контроля и дистанционного управления, с использованием оперативной передачи информации между объектами диспетчеризации и пунктом управления. Диспетчеризация системы теплоснабжения города

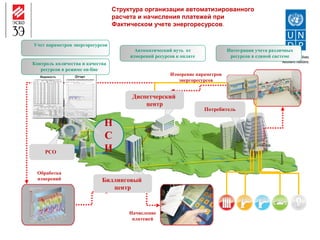

- 13. Структура организации автоматизированного расчетаи начисления платежей при Фактическом учете энергоресурсов. Автоматический путь от измерений ресурсов к оплате Интеграция учета различных ресурсов в единой системе Диспетчерский центр Потребитель РСО Учет параметров энергоресурсов Измерение параметров энергоресурсов Обработка измерений Начисление платежей Биллинговый центр Контроль количества и качества ресурсов в режиме on-line Н С И
- 14. 14 Contacts: 13 Imanov str.,off. 511-А, Astana, 010000, Kazakhstan Tel.: +7 7172 90163738; fax: +7 7172 901636 Project Expert – Aiman Shopayeva: aiman.shopayeva@undp.org www.undp.kz www.eep.kz
