1. ООО «ХэндиПауэр»
Портативные зарядные устройства на топливных
элементах

2. Резюме Проекта
Цель и задачи
Разработка и организация опытно-промышленного производства и вывод
на рынок портативных зарядных устройств нового поколения.
• Портативные источники тока мощностью до 5 Вт на базе алюмо-водных
генераторов водорода и водородно-воздушных топливных элементов
Продукция
• Лицензии на технологию изготовления портативных источников тока с
алюмоводными генераторами водорода.
Применение
Заряд аккумуляторов и внешнее питании портативных электронных
устройств (сотовых телефонов, смартфонов, навигаторов и т.д.)
•
•
Изготовлены и протестированы лабораторные макеты (до 2-5Вт).
Разработан дизайн и эскизный проект макета источника тока новой
конструкции.
Компания «ХэндиПауэр» – участник проекта Сколково.
Проект одобрен к финансированию Советом Директоров ЗАО «МИНЦ» и
ООО «Сингма.Новосибирск»
Текущее
состояние •
•
Участники и
партнеры
•
•
•
•
•
•
ООО «ХэндиПауэр
НП «ЦТТ РАН и РОСНАНО»
ЗАО «МИНЦ»
ООО «Сигма.Новосибирск»
Фонд Сколково
ОИВТ РАН (г. Москва)
2

3. Описание компании ООО «ХэндиПауэр»
 ООО «ХэндиПауэр» создано в мае 2012 году при участии НП
«Совместный центр трансфера технологий РАН и РОСНАНО» и
Объединенного института высоких температур (ОИВТ) РАН.
 Команда: Научные специалисты из ОИВТ РАН и специалисты с
бизнес-компетенциями из ЦТТ РАН и РОСНАНО и Наноцентров.
 ООО «ХэндиПауэр» резидент Фонда Сколково с июня 2012 г.,
одобрена заявка на грант.
 В 2013 году получен 1 млн. руб. от фонда Бортника
 Инвесторы:
– ЗАО
«Международный
Инновационный
Нанотехнологический Центр» (Наноцентр «Дубна»)
– ООО «Сингма.Новосибирск» (Наноцентр «СИГМА»)
 Ссылки:
http://community.sk.ru/net/1120190/
Сколково
-
страничка
на
сайте
https://www.facebook.com/handypowerrus - портал компании.
http://youtu.be/6jxK9LVX8Kw - репортаж о проекте.
3

4. Команда
Школьников Евгений Иосифович Директор по науке
• Д.т.н. С 2006 года руководитель более 30 проектов, выполняемых в ОИВТ
РАН в области алюмо-водородной энергетики.
•
Зав. отделением ОИВТ РАН
Щербак Мария Владимировна, Генеральный директор
• к.ф.-м.н., с 2007 г. работает в сфере венчурных инвестиций (ОНЭКСИМ, НП
ЦТТ РАН и РОСНАНО), успешный опыт привлечения
финансирования, запуска и развития стартапов.
• Инвестиционный менеджер НП ЦТТ РАН и РОСНАНО
Калашников Илья Александрович, Менеджер по развитию бизнеса
• Консультировал компанию "Экспедиция" по инновационным
продуктам, организовывал ё-движение из приверженцев бренда, вывел
на рынок инновационный продукт биостимулятор роста «Фитоспектр».
• Преподаватель Высшей Школы Экономики
Илюхина Анастасия Владимировна, Ведущий специалист
• к.т.н. Является ключевым разработчиком нового метода активации
алюминия в присутствии сплавов галлия, позволяющий проводить
реакцию алюминия с водой в обычных условиях.
• зав. лабораторией портативных источников энергии ОИВТ РАН

5. Продукт
Продукт
Портативные зарядные устройства на
топливных элементах мощностью до 5 Вт с
одноразовыми сменными картриджами
Применение
Заряд аккумуляторов и
внешнее
питании
портативных электронных
устройств
(мобильные
телефоны, смартфоны, пл
аншеты, плееры, навигато
ры,
осветительные
приборы т.д.)
вдали от электросетей.
5

6. Существующая проблема и предлагаемое решение
Существующие проблемы
Проектные решения
экологическая и токсическая
безопасность хранения и эксплуатации
Экологически безопасный способ
хранения и эксплуатации. Исходные
реагенты - алюминий и вода; продукты
реакции - гидроксиды алюминия.
сложность использования
Простота использования и модульность.
Картриджи легко сменяются
низкие удельные характеристики
Высокие удельные характеристики. На 4
заправки - около 160 Вт*ч/кг, на 10 заправки
– более 180 Вт*ч/кг.
большие массогабаритные
характеристики,
недоступность инфраструктуры для
перезарядки,
высокая стоимость
Уменьшение размера и веса.
Устройство - 30 г, картридж – 20 г
Доступность инфраструктуры для
перезарядки. Картриджи и устройства
могут продаваться в сетевых магазинах
электроники/ бытовой
техники, туристического снаряжения.
Низкая стоимость. В условиях отсутствия
сети начиная со 2-3 зарядки стоимость
энергии от проектных источников
становится ниже стоимости энергии от
6
литий-ионных батарей.

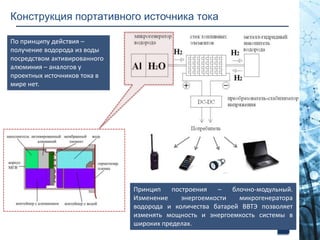

7. Конструкция портативного источника тока
По принципу действия –
получение водорода из воды
посредством активированного
алюминия – аналогов у
проектных источников тока в
мире нет.
Принцип
построения
–
блочно-модульный.
Изменение
энергоемкости
микрогенератора
водорода и количества батарей ВВТЭ позволяет
изменять мощность и энергоемкость системы в
широких пределах.
7

8. Текущие результаты
 Разработано несколько действующих лабораторных
макетов портативных зарядных устройств малой
мощности (2-5 Вт).
 Продемонстрирована их работоспособность для
зарядки маломощных портативных устройств
(аккумуляторы сотовых телефонов).
 Научная новизна и Ноу-хау разработки:
• состав и способ получения активированного
алюминия;
• конструкция и принцип функционирования
генератора водорода и источника тока в целом;
• регулирование скорости реакции, включая ее
остановку;
• способ приготовления мембраннодиффузионных блоков;
• устройство DC/DC-преобразователя
 Проведены переговоры с рядом потенциальных
потребителей.
 Разработан промышленный дизайн.
8

9. Рынок портативных зарядных устройств
Мировой рынок альтернативных зарядных
устройств, $ млн.
Рынок альтернативных (портативных)
зарядных устройств в 2010 году
составил $1.5 млрд (ABI Research). Это
соответствует уровню проникновения
относительно рынка смартфонов более
чем на 5%. В 2010-2015 году рынок
будет
быстро
расти
(CAGR
–
87%), превышая темпы роста в 20072010 гг.
•
Мировой рынок портативных зарядных
устройств на топливных элементах в
2015 г. составит около 9 млн. шт., т.е.
достигнет
уровня
проникновения
относительно продаж смартфонов в
мире - 1%.
•
Источник: ABI Research
•
Российский рынок смартфонов в 2015 г.
составит – 22 млн шт. (прогноз J’son &
Partners Consulting). Российский рынок
портативных зарядных устройств на
топливных элементах может достигнуть
220 тыс. устройств. Доля проектной
9
компании – 4,5 %
Мировой рынок портативных устройств, млн. шт.
Portable USB Recharger Market, 04/2012

10. Рынок портативных зарядных устройств
Мировой рынок смартфонов, млн. штук
Мировой рынок портативных зарядных устройств, млн.
штук.
Источник: IDC, Pike Research
Основные драйверы рынка
портативных
зарядных
устройств:
• Рост числа смартфонов с
большим
дисплеем
и
высокой
производительностью
• Рост числа энергозатратных
приложений и сервисов для
смартфонов:
• Популяризация
онлайн
сервисов, в результате чего
увеличивается
время
пользования смартфоном
• Растущий разрыв между
потребностью
в
энергопотреблении
и
емкостью батареи
• Мобильность
передвижения
10

11. Применение и потребители портативных источников.
для питания устройств в
удаленных от электросетей
зонах:
смартфонов, приборов
радиосвязи, осветительны
х
приборов, туристического
снаряжения, навигаторов
ноутбуков в дальних
перелетах, быстрой
подзарядки батарей
портативных устройств во
время передвижения по
городу
для питания армейских
портативных средств
связи, навигации,
управления и
целеуказания
Основные потребители:
 альпинисты, диггеры, курьеры, пользователи устройств спутниковой связи и
навигаторов, экстремальные туристы,
 геологоразведовательные и добывающие организации
 МЧС при спасательных операциях в зонах бедствия в условиях отсутствия электросети и
11
генераторов, формирования Минобороны

12. Военное применение
Военные проекты, финансируемые в США в 2010 г.
Портативные источники питания интенсивно
используются в различных военных приложениях:
• для питания радио и электронных
устройств, которые входят в амуницию
сухопутных войск,
• для питания беспилотных систем,
• как электрогенераторы в бесшумных
операциях.
vs.
19 кг
23,2 Вт-ч/кг
2-3 кг
140-160 Вт-ч/кг
Основные преимущества перед аналогичными
технологиями - легкость и бесшумность при
эксплуатации.
12
Источник: 2010 Fuel cell technologies market report, U.S. Department of
Energy, June 1011

13. Конкуренты

В начале 2011 года шведская компания myFC представила портативное
зарядное устройство на топливных элементах PowerTrekk для
любителей активного отдыха. В PowerTrekk для производства водорода
силицид натрия, хранящийся в картридже, активируется водой.
Номинальная мощность 5 В. Компания сейчас в процессе создания
дистрибьюторской сети.

В 2011 на выставке FC Expo в Японии Aquafairy представила
свое портативное зарядное устройство, которое питается водородом
вырабатываемым воды и металл-гидридом, помещенным в картридж.
В настоящее время обеспечивает достаточное количество энергии для
зарядки смартфона до 50% мощности.
Первоначально Aquafairy планирует выпустить ограниченный тираж, а
в последствии при массовом производстве сократить расходы на одно
устройство с 9600 руб($322) до 3600 ($123)

13
13

14. Конкуренты

В 2011 Компания Horizon Fuel Cell Technologies выпустила в продажу
водородное зарядное устройство MiniPAK. Гаджет предназначен для
подзарядки сотовых, плееров,GPS навигаторов, коммуникаторов,
портативных игровых консолей. Мощность - 2,5 Вт.
Картриджи HydroSTIK
можно перезаряжать в специальном
устройстве HydroFILL работающем на воде и внешнем источнике
электроэнергии.




В 2010 г. Intel приобрел долю Lilliputian Systems, инвестировав $5 млн. на
производство портативных зарядных устройств на топливных элементах
(USB Mobile Power System, мощность порядка 3 Вт) для зарядки сотовых
телефонов, плееров и других небольших электронных устройств
В общей сложности Lilliputian Systems привлекла более $90 млн.
венчурного капитала от таких инвесторов как Atlas Ventures, Kleiner
Perkins and Rockport Capital.
В 2011 г. компания профинансирована РОСНАНО.
14
14

15. Сравнение с ближайшими аналогами
Protonex/ m250-cx
Smart Fuel Cells/
JENNY
UltraCell/ XX25
DoCoMo
Мощность
250 Вт
25 Вт
25 – 50 Вт
2 Вт
Напряжение
12/28 В
10-30 В
12-24 В
3,6 В
Вес
18 кг (без топлива)
1,7 кг (без картриджа)
1,14 (без картриджа)
45 г.
Размеры
33*33*50 см
25,2 *17,1*7,4 см
23*15*4,3см
70*24*24 мм
Топливо
смесь метанола и
воды
Метанол/смесь
метанола и воды
смесь метанола и воды
водород на
основе
гидролиза
легких
металлов
Цена
Токсичность метанола и продуктов гидролиза боргидрида натрия не позволяет говорить о массовом
15
внедрении этих систем, их применение ограничивается только специальными приложениями.

16. Сравнение с ближайшими аналогами
MiniPAK/ Horizon
Fuel Cell
Dynario ™
Toshiba
PowerTrekk
HandyPower (проектные
источники питания)
Мощность
2,5 Вт
Для зарядки 2
телефонов
2,5 Вт - от топливного
элемента, 5
Вт Режим работы от
батарей
10 Вт
Напряжение
5В
5В
5В
5В
Размер
10,4*6,8*2,5 см см3
15*2,1*7,4 см
(355 см3
6,6 x 12,8 x 4,2 см
(384 см3)
140 см3
Вес
80 г (без
картриджа), 155 г (с
картриджем)
280 г (без
топлива)
175 г без картриджа
/ 240 г с картриджем
30 г, картридж – 20 г
Топливо
Водород
метанол
силицид натрия и
вода
смесь воды и
алюминия
Цена
3400 руб
Картридж – 400 руб
9000 руб,
картридж 1200
руб
Картридж – 60-120
рублей
до 1800 руб.
Сменный картридж - до
30 руб.
16

17. Сравнение с Lilliputian Systems
HandyPower
Lilliputian Systems
Топливо
Вода и алюминий
Бутан
ТЭ
ТЭ на протонообменной мембране (PEMFC)
ТЭ на твердых оксидах (SOFC)
Мощность
12 Вт
3 Вт
Размер/Вес
устройство: 140 см3/ 30 г
Картридж: 20-25 г.
Устройство: 150 см3/ 200 г
Картридж: 55 см3/ 35 г
Цена
Планируемое начало продаж – лето 2014г.
Устройство – 1800 руб.
Картридж – 30 руб.
Планируемое начало продаж :
лето-осень 2013 г.
$199 (начальная)
Преимущест
ва
•Низкая температура работы
•Долгий срок службы ТЭ
•Быстрый запуск, контроль
производительности
• Легкость устройства и картриджей
•Высокий КПД
•Высокая плотность энергии (Вт-ч/л)
Недостатки
Меньшая плотность энергии
•Высокая рабочая температура, коррозия
компонентов ячейки
•Высокая инертность работы
•Больший вес (из-за необходимости
17
встраивать в устройство теплоотвод)

18. Преимущества технологии Проекта
Проектное зарядное
устройство (топливо: вода и
порошок алюминия)
ТОТЭ на бутановом
топливе
Аккумуляторные
зарядные устройства
Топливные
элементы на
метаноловом
топливе
Удобство и
цикл
обслуживания
Количество зарядок зависит от
количество порошка
алюминия в картридже. Для
удобства один маленький и
легкий картридж (20 г) будет
рассчитан на одну заправку.
Замена картриджа занимает
несколько секунд; мгновенно
начинает производить
энергию.
14 полных зарядок
смартфона на одном
сменном картридже
Замена картриджа
занимает
несколько секунд;
мгновенно
начинает производить
энергию.
0,5-5 зарядки за один
цикл. Перезарядка
устройства занимает
90-120 минут; требуется
адаптер питания, кабель
и розетка
До 3 зарядок на
одной заправке
систем.
Заправляется
горючей
жидкостью
Стоимость
Увеличивая число зарядок (в
одном устройстве, с разными
картриджами), стоимость Вт*ч
энергии снижается.
Суммарная
продолжительность работы
источника тока - 1000 циклов).
Стоимость Вт*ч около 1 цента.
10-30 центов за каждую
зарядку
2-5 долл. США/Вт*ч
энергии
Цены
варьируются в
пределах
$1 за каждую
зарядку.
Экологичность
Экологически безопасен по
исходным реагентам
(алюминий и вода) и
продуктам реакции
(гидроксиды алюминия).
Экологичное решение:
повторное
использование
картриджей; отсутствие
отходов
Утилизация
аккумуляторных
зарядных устройств
требует использования
токсичных химикатов
Метанол
оставляет
токсичные
следы на
устройстве и
флаконе
Безопасность
Возможна перевозка и
использование в самолетах
Разрешена перевозка и
использование в
самолетах;
Разрешена перевозка и
использование в
самолетах
Запрещено в
самолетах; 18
опасно

19. График реализации проекта
4 кв. 2013
3 кв. 2014
Этап I
Разработка
Разработка
, изготовление и
тестирование
предпромышленных
образцов
Разработка КД на
опытное производство.
Этап II
OPEX - 10 млн. руб. :
Sk – 5 млн. руб.
Наноцентры –3 млн. руб
Инвестор – 2 млн. руб.
Этап III
НИОКР, оказание кастомизированных
технологических, инжиниринговых услуг
предприятиям, разработка новых продуктов
•Подготовка опытного
производства,
•Изготовление и
реализация первой
партии портативных
источников тока
мощностью до 10 Вт
Производство
Необходимые
Инвестиции
4 кв. 2015
Выход на проектные
мощности:
- 10 000 шт. источников
питания
- 1 800 000 картриджей
в год для источников
питания
19

20. Финансовые показатели
Продукт
Ед. Цена, тыс.
изм. руб./шт
Объем продаж, шт./год
1 год
2 год
3 год
4 год
5 год
6 год
2 000
10 000
10 000
10 000
10 000
Источник питания шт.
1,8
0
Картридж
0,03
0
шт.
180 000 660 000 1 260 000 1 800 000 1 800 000
1 год
Выручка с продаж
источников питания и
картриджей.
2 год
3 год
4 год
5 год
6 год
0
9 204
39 864
60 919
81 152
81 751
тыс. руб.
Окупаемость Проекта через 3 года.
20

21. Направления работ
21

22. Пересмотр концепции: HandyPower inside
- в качестве системы подогрева в куртках, в
ботинках, в шапках, в спецодежде.
- в радиоуправляемых игрушках, в роботах.
- в электровелосипедах.
- в аварийных спасательных системах, в космосе,
в военном деле.
- в туристическом снаряжении: для геологов,
спелеологов, фрирайдеров, байдарочников,
дельтапланеристах и пр.
- в фото-видеоаппаратуре.
Концепция
встроенного
решения
предполагает
использование топливной
“таблетки” HandyPower с
алюминием и водой в
сотнях устройств.
- в качестве зарядного устройства мобильной
электроники: фотоаппаратов, сотовых телефонов,
ноутбуков, и др. гаджетов.
- в качестве элемента питания: радиостанций,
метеостанций, датчиков, охранных систем.
- в качестве зарядки для пусковых систем
автомобиля.
22

23. Открытие новых рынков
Логика открытия новых рынков
предполагает
выпуск
предсерийного
прототипа
и
мелкой серии устройств для
демонстрации алюмо- водородной
технологии
в
действии
с
выдержанными характеристиками
для предметного разговора с
технологическими лидерами о
встраивании решений HandyPower
в существующие продукты.
В студии “СМИРНОВ Дизайн” в ноябре 2013 года создан концепт для проработки
промышленного дизайна устройства. Концепт выпущен “в металле” для демонстрации.
23

24. Поиск технологических лидеров
•
•
•
Телеком (МТС, Мегафон, DoCoMo)
Металлургия (Alcoa, Русал)
Энергетика
В настоящее время в логике
открытия
новых
рынков
происходит ряд переговоров по
поиску точки входа на новые
рынки с помощью партнёрской
поддержки.
(BP, Ростатом, Siemens, Schneider Electric
и др)
•
Электроника
(Intel, Nokia, Samsung, Sony)
•
Госструктуры (МЧС, Минобороны)
Потенциальными
партнёрами
выбраны
лидеры
телекоммуникационного
сектора,
энергетического,
сырьевого. Также госструктуры и
МЧС.
Ход некоторых переговоров отражѐн в
блоге проекта:
https://www.facebook.com/handypowerrus
24

25. Сбытовые сети
В
рамках
соглашений
о
заинтересованности первым продуктом
компании HandyPower - зарядным
устройством
для
мобильной
электроники на 10 ватт, получен ряд
писем и договорённостей от ведущих
ритейлеров, для скорейшей организации
сбыта при появлении мелкосерийного
производства.
МТС, Экспедиция, Enter, Связно
й, Евросеть и др.

26. Краудфандинг и предзаказы
В логике привлечения
внимания к технологии,
организован
краудфандинг
на
Планета.ру.
Для создания агентов вирусоносителей
и
приверженцев
технологии организуется
сбор предзаказов на
первое
зарядное
устройство компании.
В ноябре 2013 года запущен сбор средств на площадке Планета.ру. Ссылка на проводящуюся
кампанию: http://planeta.ru/campaigns/2593

27. Блог проекта
Создан блог проекта в
Facebook.
В
рамках
открытости
и
социальности
стартапа,
мы спрашиваем нашу
потенциальную
аудиторию о возможных
решениях.
Блог проекта можно посмотреть по ссылке:
https://www.facebook.com/handypowerrus
Наши партнёры и коллеги
серийные
предприниматели
и
инноваторы
помогают
советами, в ходе которых
разрабатывается крауд стратегия
и
тактика
решений.

28. PR и StoryTelling
Владимир Евгеньевич
Фортов, президент
Российской
академии наук
Максим
Калашников, футуролог,
писатель
Александр Бруньковский,
режиссѐр
Для привлечения внимания
к проекту и технологии
HandyPower приглашаются
медийные личности.
Серия мини-интервью историй
о
том,
как
разрядилось
критически
важное
устройство
привлекают внимание и
являются информационным
поводом
для
СМИ
рассказать про технологию
с помощью своего канала
распространения.
Медийные люди желают
компании
HandyPower
успеха.

29. Startup-2
•
•
•
DORA
Оптоган
Liliputian
Некоторые партнѐрские встречи и соглашения
также отражены на блоге проекта:
https://www.facebook.com/handypowerrus
Достигнуты договорённости с рядом
аналогичных по сфере деятельности
и
схеме
вывода
на
рынок
стартапов,
а
также
ведутся
переговоры
о
предоставлении
помощи
и
поддержке
ресурсами,
связями,
идеямисхемами по развитию проектов.

30. Держатели сети
Максим Ноготков (Связной, Enter)
Владислав Мартынов (Yota Device)
Концепция ДС: помощь
со строны людей
имеющих доступ к
технлогиям
производства, к сбыту, к
научным сообществам и
т.д.

31. НИИ 2.0
ОИВТ
ИОФ РАН
Концеация “открытых
инноваций” поиск решений и
людей, которые могут
улучшить наши технологии.
Пример, технология
насыщения водородом
алюминия
