Συστήματα Ψηφιακών Ηλεκτρονικών Θεωρία ΚΕΦ (3) Βιβλίο ΜικροϋπολογιστώνTheodoros Leftheroudis
Το (3ο) κεφάλαιο στο μάθημα Συστήματα Ψηφιακών Ηλεκτρονικών Θεωρία του τομέα Ηλεκτρονικής και ειδικότητας Ηλεκτρονικών Υπολογιστικών Συστημάτων και Δικτύων, Γ’ τάξη ΕΠΑΛ.
Η παρουσίαση αυτή (PPT in PDF) είναι ενεργή, συνοδεύεται από κάποια αρχεία τα οποία συνδέονται με υπερσυνδέσεις. Περισσότερες πληροφορίες στην σελίδα http://www.ilektronikoi.gr/index.php?act=viewCat&catId=19
4. Το κεντρικό μέρος του Η/Υ
αποτελείται από :
1. ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ ΕΠΕΞΕΡΓΑΣΙΑΣ(CENTRAL
PROCESSING UNIT – CPU)
2. ΚΕΝΤΡΙΚΗ Ή ΚΥΡΙΑ ΜΝΗΜΗ(MAIN MEMORY)
3. ΜΟΝΑΔΑ ΕΙΣΟΔΟΥ / ΕΞΟΔΟΥ(INPUT/OUTPUT
UNIT – I/O)
4. ΤΟΝ ΔΙΑΥΛΟ ΕΠΙΚΟΙΝΩΝΙΑΣ (BUS)
6. Η κεντρική μονάδα επεξεργασίας (ΚΜΕ) είναι υπεύθυνη για
τον έλεγχο και το συντονισμό του κεντρικού και του
περιφερειακού μέρους, ώστε να συνεργάζονται αρμονικά για
την εκτέλεση των εντολών που είναι καταχωρισμένες στην
κεντρική μνήμη.
1. Η ΚΜΕ εκτελεί τα προγράμματα που είναι αποθηκευμένα στην ΚΜ
ανακαλώντας τις εντολές τις εντολές τους, αποκοδικοποιώντας τις
και εκτελώντας τις τη μία μετά την άλλη
2. Η ΚΜΕ περιέχει και έναν αριθμό καταχωρητών οι οποίοι είναι
ταχύτατα ηλεκτρονικά κυκλώματα μνήμης άμεσης προσπέλασης και
χρησιμοποιούνται προκειμένου να αποθηκεύσουν δεδομένα,
αποτελέσματα ή πληροφορίες ελέγχου.
7. Κεντρική ή Κύρια
Μνήμη(Main Memory)
Η μονάδα ΚΜ χρησιμεύει για την προσωρινή αποθήκευση
προγραμμάτων, δεδομένων και αποτελεσμάτων κατά τη διάρκεια
εκτέλεσης των προγραμμάτων.
Χαρακτηρίζεται από υψηλές ταχύτητες ανάγνωσης και εγγραφής,
αλλά μικρή χωρητικότητα.
8. Μονάδα
Εισόδου/Εξόδου(input/output
unit – i/o)
1. Η ΜΕ/Ε χρησιμοποιείται για την επικοινωνία του κεντρικού μέρους
με τις περιφερειακές συσκευές.
2. Η μονάδα εισόδου διοχετεύει εντολές και δεδομένα στη μνήμη από
τις περιφερειακές συσκευές, ενώ η μονάδα εξόδου εκτελεί ακριβώς
την αντίθετη λειτουργία: διοχετεύει τα περιεχόμενα της μνήμης στις
περιφερειακές συσκευές.
9. Δίαυλος Επικοινωνίας (Bus)
1. Ο ΔΕ (bus) είναι ένα σύνολο ηλεκτρικών κυκλωμάτων που
επιτρέπουν την μετάδοση ηλεκτρικών σημάτων ανάμεσα στις
διάφορες μονάδες του υπολογιστή.
2. Διακρίνεται σε δίαυλο δεδομένων, δίαυλο διευθύνσεων και δίαυλο
ελέγχου που χρησιμοποιούνται αντίστοιχα για την μεταφορά
δεδομένων, διευθύνσεων και στοιχείων ελέγχου μεταξύ των μερών
του υπολογιστή.
10. Κεντρική Μονάδα Επεξεργασίας
(ΚΜΕ)
Αποτελείται από:
1. Την Αριθμητική και Λογική Μονάδα (Arithmetic and Logic Unit –
ALU),
2. Τη Μονάδα Ελέγχου (Control Unit),
3. Τους Καταχωρητές (Registers)

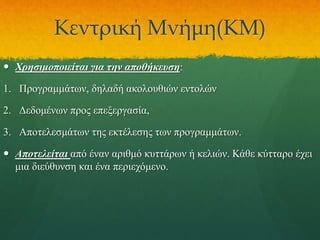

11. Κεντρική Μνήμη(ΚΜ)
Χρησιμοποιείται για την αποθήκευση:
1. Προγραμμάτων, δηλαδή ακολουθιών εντολών
2. Δεδομένων προς επεξεργασία,
3. Αποτελεσμάτων της εκτέλεσης των προγραμμάτων.
Αποτελείται από έναν αριθμό κυττάρων ή κελιών. Κάθε κύτταρο έχει
μια διεύθυνση και ένα περιεχόμενο.

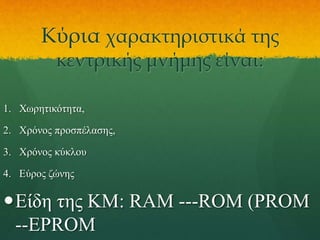

12. Κύρια χαρακτηριστικά της
κεντρικής μνήμης είναι:
1. Χωρητικότητα,
2. Χρόνος προσπέλασης,
3. Χρόνος κύκλου
4. Εύρος ζώνης
Είδη της ΚΜ: RAM ---ROM (PROM
--EPROM
13. Το περιφερειακό μέρος του
υπολογιστή
1.
Πληκτρολόγιο,
2.
Ποντίκι
3.
Οθόνη,
4.
Οθόνη αφής,
5.
εκτυπωτές,
6.
Περιφερειακή μνήμη, (μεγάλη χωρητικότητα, εύκολη δυνατότητα επέκτασης, χαμηλό κόστος,
σχετικά μικρή ταχύτητα, δεν αλλοιώνεται το περιεχόμενό της),
εύκαμπτος δίσκος ή μαγνητική δισκέττα
Σκληρός δίσκος
Μαγνητική ταινία
Οπτικός δίσκος (cd-rom, cd-r, cd-rw, dvd
