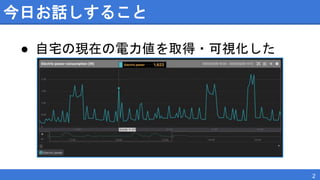

自宅の消費電力をリアルタイムに グラフ化してみた
- 1.
- 2.

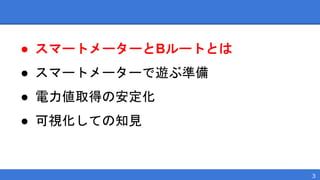

- 3. ● スマートメーターとBルートとは ● スマートメーターで遊ぶ準備 ●電力値取得の安定化 ● 可視化しての知見 3

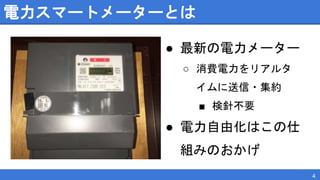

- 4. 電力スマートメーターとは ● 最新の電力メーター ○ 消費電力をリアルタ イムに送信・集約 ■検針不要 ● 電力自由化はこの仕 組みのおかげ 4
- 5. スマートメーターの通信方式: Wi-SUN ● 日本発の省電力無線通信方式 ○免許不要の帯域（920MHz帯）を利用 ○ 国内の電力会社のスマートメーターで採用 ○ 国際規格だが、国外での普及は絶望的状況 5

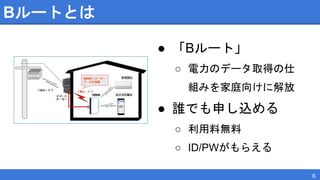

- 6. Bルートとは ● 「Bルート」 ○ 電力のデータ取得の仕 組みを家庭向けに解放 ●誰でも申し込める ○ 利用料無料 ○ ID/PWがもらえる 6

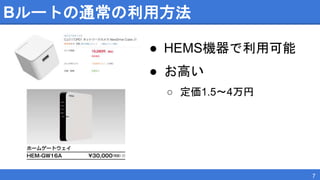

- 7. Bルートの通常の利用方法 ● HEMS機器で利用可能 ● お高い ○定価1.5〜4万円 7

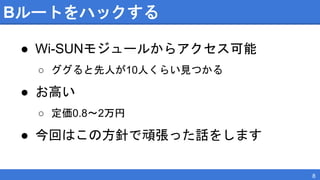

- 8. Bルートをハックする ● Wi-SUNモジュールからアクセス可能 ○ ググると先人が10人くらい見つかる ●お高い ○ 定価0.8〜2万円 ● 今回はこの方針で頑張った話をします 8
- 9. ● スマートメーターとBルートとは ● スマートメーターで遊ぶ準備 ●電力値取得の安定化 ● 可視化しての知見 9

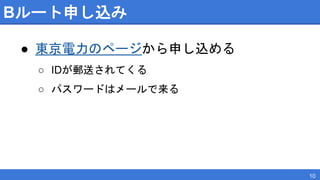

- 10. Bルート申し込み ● 東京電力のページから申し込める ○ IDが郵送されてくる ○パスワードはメールで来る 10
- 11. Wi-SUNモジュールの入手 ● 私はUDG-1-WSNEを入手 ○ NTT東日本が自社サービス利用者向けに販売 ●他社モジュールと互換性がある 11

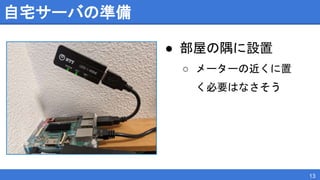

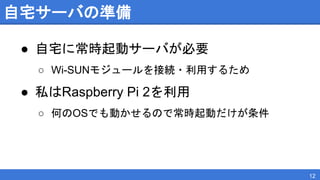

- 12. 自宅サーバの準備 ● 自宅に常時起動サーバが必要 ○ Wi-SUNモジュールを接続・利用するため ●私はRaspberry Pi 2を利用 ○ 何のOSでも動かせるので常時起動だけが条件 12
- 13.

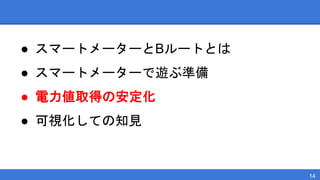

- 14. ● スマートメーターとBルートとは ● スマートメーターで遊ぶ準備 ●電力値取得の安定化 ● 可視化しての知見 14

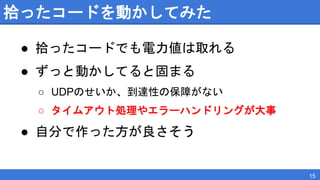

- 15. 拾ったコードを動かしてみた ● 拾ったコードでも電力値は取れる ● ずっと動かしてると固まる ○UDPのせいか、到達性の保障がない ○ タイムアウト処理やエラーハンドリングが大事 ● 自分で作った方が良さそう 15

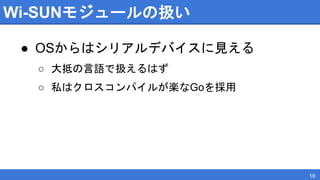

- 16. Wi-SUNモジュールの扱い ● OSからはシリアルデバイスに見える ○ 大抵の言語で扱えるはず ○私はクロスコンパイルが楽なGoを採用 16

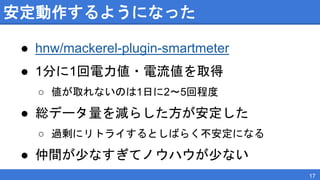

- 17. 安定動作するようになった ● hnw/mackerel-plugin-smartmeter ● 1分に1回電力値・電流値を取得 ○値が取れないのは1日に2〜5回程度 ● 総データ量を減らした方が安定した ○ 過剰にリトライするとしばらく不安定になる ● 仲間が少なすぎてノウハウが少ない 17
- 18. ● スマートメーターとBルートとは ● スマートメーターで遊ぶ準備 ●電力値取得の安定化 ● 可視化しての知見 18

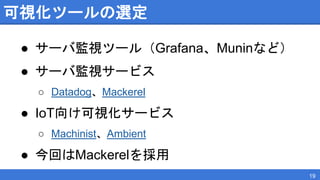

- 19. 可視化ツールの選定 ● サーバ監視ツール（Grafana、Muninなど） ● サーバ監視サービス ○Datadog、Mackerel ● IoT向け可視化サービス ○ Machinist、Ambient ● 今回はMackerelを採用 19
- 20.

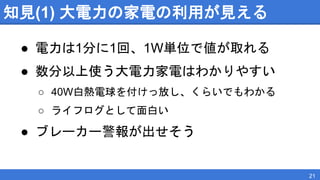

- 21. 知見(1) 大電力の家電の利用が見える ● 電力は1分に1回、1W単位で値が取れる ●数分以上使う大電力家電はわかりやすい ○ 40W白熱電球を付けっ放し、くらいでもわかる ○ ライフログとして面白い ● ブレーカー警報が出せそう 21

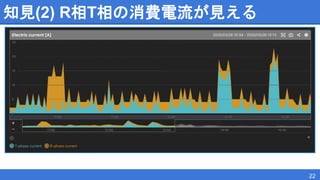

- 22.

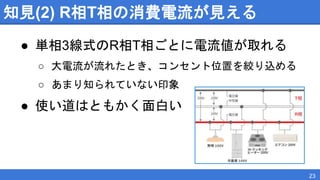

- 23. 知見(2) R相T相の消費電流が見える ● 単相3線式のR相T相ごとに電流値が取れる ○大電流が流れたとき、コンセント位置を絞り込める ○ あまり知られていない印象 ● 使い道はともかく面白い 23
- 24.
- 25. 読むべき仕様書 ● SKコマンド ○ デバイスに送りつけるATコマンド的なもの ○全デバイスでほぼ共通 ● ECHONET Lite ○ 家電系の業界統一の通信プロトコル、L7層相当 ○ もちろん日本独自 25

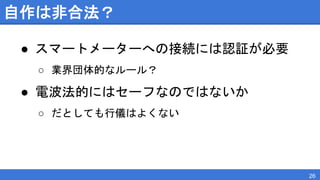

- 26. 自作は非合法？ ● スマートメーターへの接続には認証が必要 ○ 業界団体的なルール？ ●電波法的にはセーフなのではないか ○ だとしても行儀はよくない 26
