專題總結
该文档详细描述了一种基于指纹识别的电子收银系统，旨在提高交易安全性、加快结账过程并降低商家和消费者面临的风险。系统通过指纹识别消除纸币交易的需求，从而避免伪钞和盗窃的风险，同时也提供了消费者个人信息安全保护。文档还涵盖了系统的技术要求、盈利模式及相关数据库设计等详细信息。
專題總結
- 1. 目錄~☆ 前言 .......................................................................................................................... 2 目的.......................................................................................................................... 4 店家需求 .................................................................................................................. 5 消費者需求 .............................................................................................................. 6 指紋辨識的特性 ....................................................................................................... 7 主要功能和條件 ....................................................................................................... 7 盈利方式 .................................................................................................................. 8 主要技術 .................................................................................................................. 8 所需軟硬體 .............................................................................................................. 9 指紋機規格 ............................................................................................................ 10 使用案例圖 ............................................................................................................ 14 資料庫 E-R ............................................................................................................. 21 D1 consumer (消費者資料表) ......................................................................... 22 D2 store (商家資料表) .................................................................................... 23 D3 save_money(儲值資訊資料表) .................................................................. 24 D4 remit(匯款資訊資料表) ............................................................................. 25 D5 work(職務資訊資料表) ............................................................................. 26 D6 trade(交易資訊資料表) ............................................................................. 27 D7 staff(員工資料表) ...................................................................................... 28 正規化 .................................................................................................................... 29 DFD .......................................................................................................................... 30 1 網站 .................................................................................................................... 35 1.1.1 帳務查詢 ...................................................................................................... 36 1.1.1 帳務查詢 ...................................................................................................... 37 1.1.2 授權管理(查詢) .......................................................................................... 40 1.1.2 授權管理(新增) .......................................................................................... 41 1.1.2 授權管理(刪除) .......................................................................................... 44 1.1.2 授權管理(修改) .......................................................................................... 47 1.1.3 修改個人資料、密碼/登出 ........................................................................ 50 1.2.1 消費查詢 ..................................................................................................... 53 1.2.2 管理工具(修改個人資料、密碼/補點數/登出) ....................................... 57 修改個人資料、密碼 ....................................................................................... 58 補點數(詳細資料請參閱附件二) .................................................................... 60 1.3 註冊 ................................................................................................................ 62 1.4 忘記帳號密碼 ................................................................................................. 66 1.5 匯款資訊......................................................................................................... 67 1
- 2. 2.1 收銀/餘額查詢 ...............................................................................................69 2.2 帳號啟用......................................................................................................... 78 附件一…………………………………………Programmer’s Guide for Fingerprint’s SDK 附件二………………………………………………「ezPay 商家工具箱」使用說明 附件三………………………………………………………………電子簽章法-說明 前言 2
- 3.
- 4. 目的 有鑒於信用卡發卡的浮濫、身分確認上參差不齊，承辦人員的操 守，使得常有耳聞信用卡遭到盜刷、持卡人身份遭到不肖人士的盜 用，而造成金錢和聲譽上的受損，因此我們這一組想到利用指紋辨別 的方式，結合網路與銀行帳戶的方式，建立一套儲存型電子收銀系 統，來補足信用卡的缺失，透過網路上的 SSL加強其交易安全性， 以及透過自主性的網路田野模式，由自己填寫個人資料，減少發卡的 浮濫，和人員的疏失。 4
- 5. 店家需求 1. 迅速進行交易，加快結帳，透過本系統的幫助之下，省略店家 在交易時所需進行的流程，加速完成收費、結帳之步驟，使收 銀的腳步加快。 2. 提高消費者購買意願，當收銀的腳步加快，使的上門的顧客無 需久候多時，使無耐心等候的客人，能留下消費，並使其消費 意願提高。 3. 節省人事費用支出，當收銀的腳步加快，快數結帳，使電妹等 候人數減少，無須加派人員結帳，有效減少人事支出。 4. 不用找錢，使用本系統時，不需使用任何貨幣，使其店家無需 找零。 5. 不怕找錯錢，使用本系統時，不需使用任何貨幣，使其店家無 需找零，因此無找錯錢之後顧之憂。 6. 不怕收到偽鈔，使用本系統時，不需使用任何貨幣，不怕收到 偽鈔 7. 減少被搶風險，使用本系統時，不需使用任何貨幣，使店家減 少金錢之存放，可減少被搶的風險。 8. 不怕員工監守自盜，使用本系統時，不需使用任何貨幣，使收 5
- 6. 銀之間，無現金之往來，減少員工兼收自到的案例。 消費者需求 1. 嚴格的安全防護，本系統使用 SSL系統，和嚴格的資訊防護， 以保障使用者的資料和資金的安全。 2. 免去帶錢的麻煩，本系統透過指紋來辨識消費者，並從其帳戶 扣款，省去其帶錢的困擾。 3. 除去被盜刷的風險，本系統透過指紋來辨識消費者，一個指紋 只能代表一個消費者，除去被盜刷的風險。 4. 也無任何遺失的危險，指紋是身體的一部份，除外力之因素， 固無疑失之風險。 5. 減少被搶的機率，透過本系統之使用，減少金錢之攜帶，固減 少被搶的機率。 6. 加快交易，減少等候時間，透過本系統之使用加快結帳，無須 等候，減少等候時間。 7. 易於線上查詢交易明細，免除記帳的麻煩，透過網路查詢，可 列出交易明細，免除記帳的困擾。 6
- 7. 指紋辨識的特性 指紋具有不變性及唯一性，且指紋辨識技術 發展亦最為成熟、可靠。 指紋辨識器比較安全，因為真人的手指幾乎 不可能偽造。(請見附件三) 主要功能和條件 主要功能：消費者在結帳時，能以按捺指 紋的方式完成帳戶扣款。 條件： 必須在店家結帳台放置一台可連線的電 腦，以及一台外接的USB指紋辨識器，和 外接數字鍵盤，並以瀏覽器作為作業程式 的載具，在資料傳送時以SSL加密。 消費者必須先註冊過本系統，並記錄指紋。 7
- 8. 盈利方式 第一種為向消費者或商家收取手續費。 第二種為以銀行利息為盈利方式。 第三種是較不可能的，為登錄廣告的方式收 取廣告費 主要技術 ASP3.0 ActiveX Database(預儲程序、SQL、TSQL、平行控 制) 資訊安全方面(SSL、預防程序漏洞) Css javascript 8
- 9. 所需軟硬體 Webserver: IIS IDE:Dreamweaver DB:MS SQL 指紋機Driver(慧盛科技Wison Technology的 WUSB106RDR1型號) Clieint:driver and ActiveX module(將指紋圖像 演算成特徵碼) Server:特徵碼比對 module (將特徵碼與註冊 時的作相似度比對) 金鑰憑證 9
- 10. 指紋機規格 >>>WUSB106RDR1 > 規格 硬體介面 USB V1.1 取像原理 CMOS reader 解析度 500 dpi with distortion<1% 掃描區域 13mm x 16mm (256 x 320 pixels) 尺寸 80mm(L) x 45mm(W) x 35mm(H) 影像擷取速度 8 Frames /sec. 比對速度 < 1 sec. 錯誤接受率 (FAR) 1/100,000 錯誤拒絕率 (FRR) 1/100 耗電流 Max Current < 150mA 作業溫度 0°C ~ 60°C 作業平台 Win98SE/2000/XP (WinCE 3.0/4.1) 提供軟體 Demo Program for Windows Series > 軟體規格 WisGuard 作業平台 Win 98SE/Me/2000/XP 支援語系 Traditional Chinese / Simplified Chinese / English / Japanese 儲存人數 / 使用 100 Users / 30,000 records. 紀錄 驗證模式 Finger only / Finger and Password / Finger or Password 1. Windows logon (replacing password) 2. File encryption/decryption (ensure the files won!|t be used by other people) 應用功能 3. Time Limitation (parents can control the time of their children spend on computers) 4. Group Setting (multiple users share the same encrypted files) 10

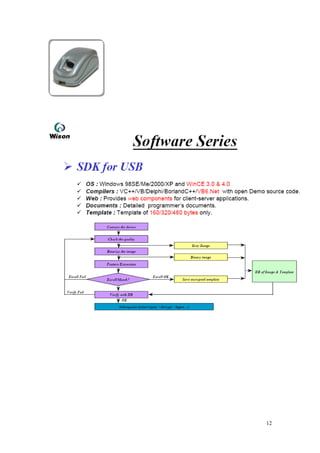

- 11. 5. Screen Saver Bio-Timer Recognizes the identities of company employees Guarantees the accuracy of clock-in & clock-out record Stores employee records and access status 應用功能 Prints employee job report ; Calculate the number of working hours Checks the status of employee attendance > 應用 1. 線上購物 2. 銀行業務 & 國際貿易安全性 3. 差勤系統 4. 企業資源規劃 (ERP) 5. 網際網路登入服務 6. 網際網路安全系統 > 選配 SDK 作業平台 Windows 98SE/2000/XP and WinCE 3.0 & 4.1 VB++/VB/Delphi/BorlandC++/VB6.Net with open Demo source 編譯程式 code. 網頁開發元 Provides web components for client-server applications. 件 提供文件 Detailed Programmer's Documents. 特徵點長度 Template of 160 bytes. 11
- 12.

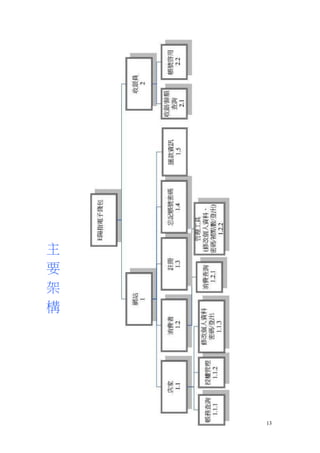

- 13. 主 要 架 構 13

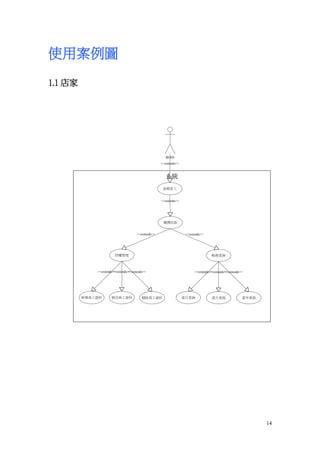

- 14. 使用案例圖 1.1 店家 BOSS <<extends>> 系統 密碼登入 <<extends>> 選擇店面 <<extends>> <<extends>> 授權管理 帳務查詢 <<extends>> <<extends>> <<extends>> <<extends>> <<extends>> <<extends>> 新增員工資料 修改員工資料 刪除員工資料 當日查詢 當月查詢 當年查詢 14
- 15. 消費者: 消費者 <<extends>> 系統 密碼登入 <<extends>> <<extends>> <<extends>> 儲值點數 消費查詢 變更個人資料與密碼 <<extends>> <<extends>><<extends>> <<extends>> 登入EZPAY 當年查詢 當月查詢 當日查詢 <<extends>> 付款 15

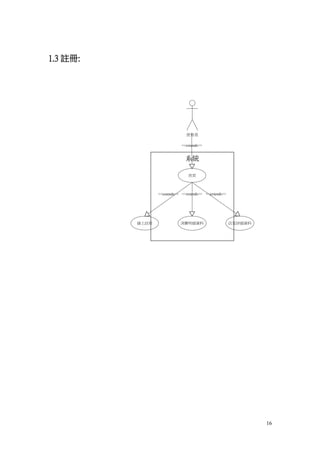

- 16. 1.3 註冊: 使用者 <<extends>> 系統 首頁 <<extends>> <<extends>> <<extends>> 線上註冊 消費明細資料 店家詳細資料 16
- 17. 1.4 忘記帳號密碼: 消費者 <<extends>> 系統 點選忘記密碼 <<extends>> 輸入ID <<extends>> 回傳至原帳號密碼 17
- 18. 1.5 匯款資訊: 系統 <<extends>> <<extends>> <<extends>> 選擇月份 檢查註冊 交易資料 網站管理員 <<extends>> 顯示資料 <<uses>> <<extends>> 修改資料 18

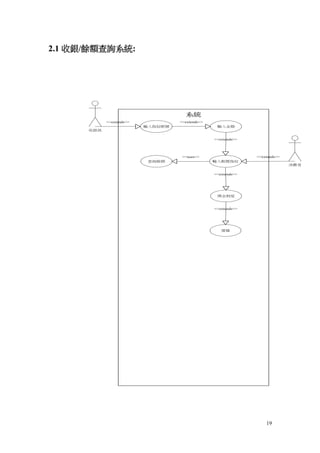

- 19. 2.1 收銀/餘額查詢系統: 系統 <<extends>> <<extends>> 輸入指紋帳號 輸入金額 收銀員 <<extends>> <<uses>> <<extends>> 查詢餘額 輸入帳號指紋 消費者 <<extends>> 獎金制度 <<extends>> 建檔 19
- 20. 2.2 帳戶啟用: 系統 <<extends>> <<extends>> 輸入帳號與身分證末四碼 註冊第一指 消費者 <<extends>> 註冊第二指 <<extends>> 寫入DB完成啟用 20
- 21. 資料庫 E-R 21

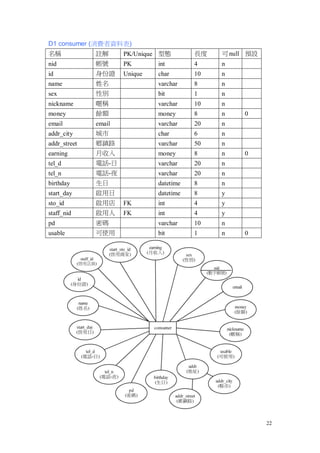

- 22. D1 consumer (消費者資料表) 名稱 註解 PK/Unique 型態 長度 可 null 預設 nid 帳號 PK int 4 n id 身份證 Unique char 10 n name 姓名 varchar 8 n sex 性別 bit 1 n nickname 暱稱 varchar 10 n money 餘額 money 8 n 0 email email varchar 20 n addr_city 城市 char 6 n addr_street 鄉鎮路 varchar 50 n earning 月收入 money 8 n 0 tel_d 電話-日 varchar 20 n tel_n 電話-夜 varchar 20 n birthday 生日 datetime 8 n start_day 啟用日 datetime 8 y sto_id 啟用店 FK int 4 y staff_nid 啟用人 FK int 4 y pd 密碼 varchar 10 n usable 可使用 bit 1 n 0 22

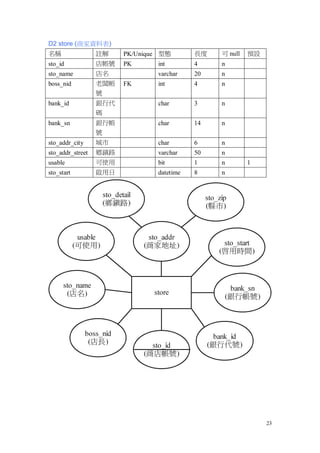

- 23. D2 store (商家資料表) 名稱 註解 PK/Unique 型態 長度 可 null 預設 sto_id 店帳號 PK int 4 n sto_name 店名 varchar 20 n boss_nid 老闆帳 FK int 4 n 號 bank_id 銀行代 char 3 n 碼 bank_sn 銀行帳 char 14 n 號 sto_addr_city 城市 char 6 n sto_addr_street 鄉鎮路 varchar 50 n usable 可使用 bit 1 n 1 sto_start 啟用日 datetime 8 n 23
- 24. D3 save_money(儲值資訊資料表) 名稱 註解 PK/Unique 型態 長度 可 null 預設 sn ezpay Unique int 4 n 交易序 號 nid 存入帳 PK FK int 4 n 號 payer ezpay varchar 20 n 付款帳 號 save_time 存入時 PK datetime 8 n 間 save_money 存入金 money 8 n 額 24
- 25. D4 remit(匯款資訊資料表) 名稱 註解 PK/Unique 型態 長度 可 null 預設 rem_sn 匯款序 char 7 Y 號 sto_id 店帳號 PK FK int 4 n rem_time 匯款時 datetime 8 Y 間 rem_money 匯款金 money 8 n 額 pay_for_month 月帳目 PK datetime 8 n 25
- 26. D5 work(職務資訊資料表) 名稱 註解 PK/Unique 型態 長度 可 null 預設 staff_nid 員工帳 PK FK int 4 n 號 sto_id 店帳號 PK FK int 4 n isboss 是否為 bit 1 n 0 老闆 occ_title 職稱 varchar 20 Y ismanager 是否具 bit 1 n 0 管理權 26
- 27. D6 trade(交易資訊資料表) 名稱 註解 PK/Unique 型態 長度 可 null 預設 sto_id 店帳號 FK int 4 n staff_nid 收銀員 FK int 4 n 帳號 tra_time 交易時 PK datetime 8 n 間 nid 消費者 PK FK int 4 n 帳號 tra_money 金額 money 8 n bonus 獎金 money 8 n pre_money 交易前 money 8 n 金額 27
- 28. D7 staff(員工資料表) 名稱 註解 PK/Unique 型態 長度 可 null 預設 staff_nid 收銀員 PK int 4 n 帳號 staff_id 身份證 char 10 n 字號 staff_name 姓名 varchar 8 n staff_tel 電話 varchar 20 y staff_pd 密碼 varchar 10 n 28
- 29. 正規化 29

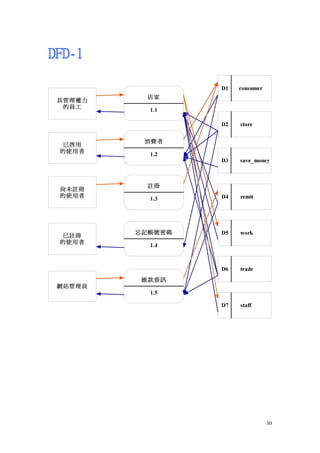

- 30. DFD-1 30
- 31. DFD-1.1 31
- 32. DFD-1.2 32

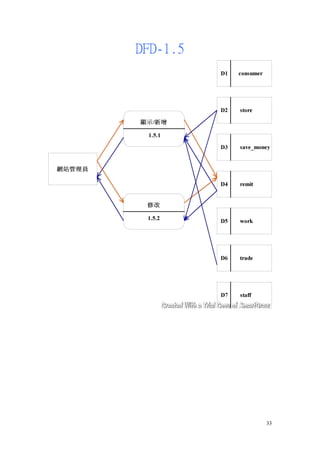

- 33. DFD-1.5 33
- 34. DFD-2 34
- 35. 1 網站 Consumer.nid or staff.staff_nid Consumer.pd or staff.pd 首頁 No 註冊 忘記密碼 店家資料 消費者資料 審查 判別 Yes No Yes 寄出密碼 帳號密碼錯誤 允許登入 登入系統 35

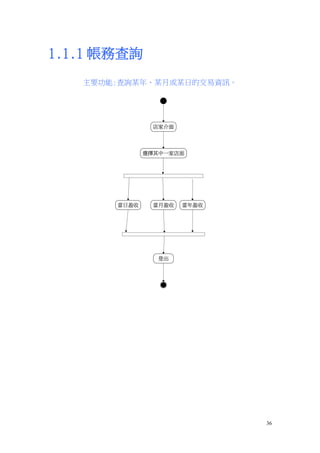

- 36. 1.1.1 帳務查詢 主要功能:查詢某年、某月或某日的交易資訊。 店家介面 選擇其中一家店面 當日盈收 當月盈收 當年盈收 登出 36
- 37. 1.1.1 帳務查詢 vendor:店家介面 choice:選擇其一店家 ven_date:當日 ven_month:當月 ven_year:當年 User 頂層套件::User 訊息1 訊息2 訊息3 訊息4 訊息5 37

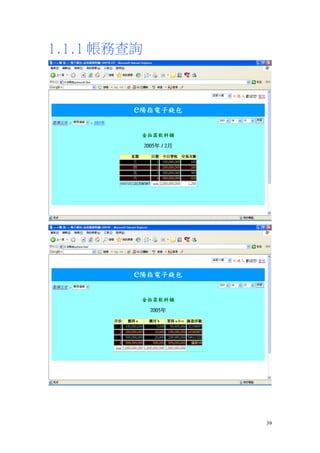

- 38. 1.1.1 帳務查詢 38
- 39. 1.1.1 帳務查詢 39
- 40.

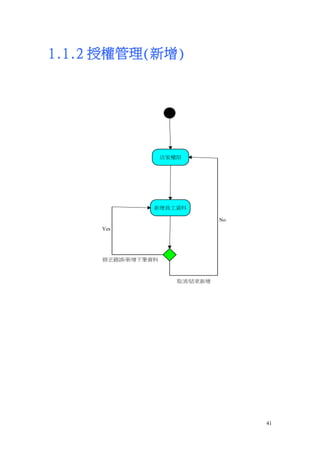

- 41. 1.1.2 授權管理(新增) 店家權限 新增員工資料 No Yes 修正錯誤/新增下筆資料 取消/結束新增 41
- 42. 1.1.2 授權管理(新增) 店家 manager:店家權限 add_staff:新增員工資料 re_add_staff:訂正資料 訊息1 訊息4 訊息3 頂層套件::User 新增有錯誤/下一筆 取消/結束 42
- 43. 1.1.2 授權管理(新增) work.staff_nid work.occ_title work.ismanager staff.staff_name staff.staff_id staff.staff_tel work.occ_title work.ismanager staff.staff_pd 43
- 44. 1.1.2 授權管理(刪除) 店家權限 刪除員工資料 No Yes 繼續刪除/重新選擇 取消/結束刪除 44

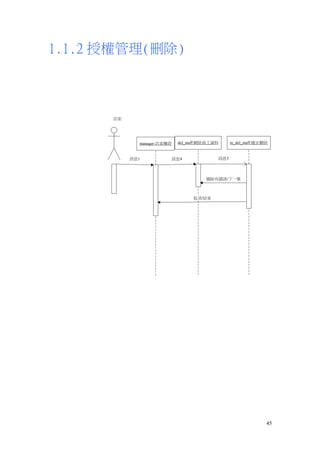

- 45. 1.1.2 授權管理(刪除) 店家 manager:店家權限 del_staff:刪除員工資料 re_del_staff:確定刪除 訊息1 訊息4 訊息3 頂層套件::User 刪除有錯誤/下一筆 取消/結束 45
- 46.
- 47. 1.1.2 授權管理(修改) 店家權限 修改員工資料 No Yes 修正錯誤/修改下一筆 取消/結束修改 47
- 48. 1.1.2 授權管理(修改) 店家 manager:店家權限edit_staff:修改員工資料 re_edit_staff:確定修改 訊息1 訊息4 訊息3 頂層套件::User 修正有錯誤/下一筆 取消/結束 48

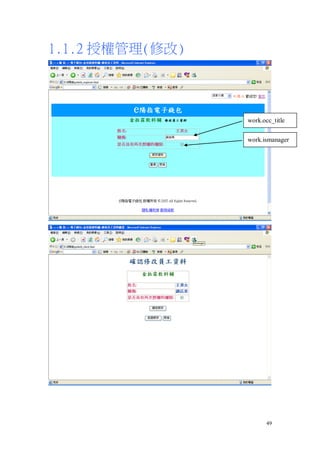

- 49. 1.1.2 授權管理(修改) work.occ_title work.ismanager 49
- 50. 1.1.3 修改個人資料、密碼/登出 登出/清除session 修改個人資料/密碼的表單 回首頁 50
- 51. re_edit_person:再次確認 re_edit_pd:確認密碼 edit_person:變更個人資料 edit_pd:變更個人密碼 User 頂層套件::User 變更個人資料 訊息2 失敗 成功 變更個人密碼 訊息1 失敗 訊息4 51
- 52.

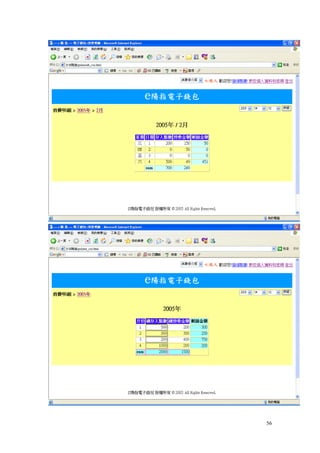

- 53. 1.2.1 消費查詢 消費者介面 當日消費金額 當月消費金額 當年消費金額 登出 53

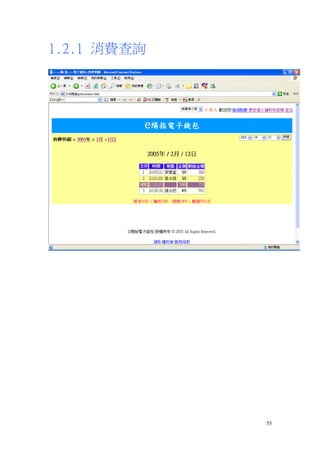

- 54. 1.2.1 消費查詢 consumer:消費者介面 con_date:當日 con_month:當月 con_year:當年 User 頂層套件::User 訊息1 訊息3 訊息4 訊息5 54

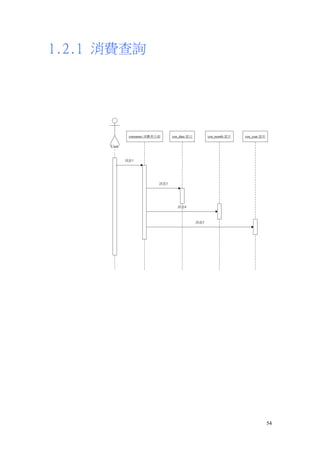

- 55. 1.2.1 消費查詢 55
- 56.
- 57. 1.2.2 管理工具(修改個人資料、密 碼/補點數/登出) 登出/清除session 填入欲儲值的金額 修改個人資料/密碼的表單 傳送至ezpay並登入ezpay帳號 回首頁 完成付款動作 57
- 58. 修改個人資料、密碼 re_edit_person:再次確認 re_edit_pd:確認密碼 edit_person:變更個人資料 edit_pd:變更個人密碼 User 頂層套件::User 變更個人資料 訊息2 失敗 成功 變更個人密碼 訊息1 失敗 訊息4 58
- 59. 修改個人資料、密碼 consumer.nickname consumer.addr_city consumer.addr_street consumer.tel_d consumer.tel_n consumer.pd 59
- 60. 補點數(詳細資料請參閱附件二) 間接地存至 consumer.money 和 save_money.save_money 中 (待網站管理員至 ezpay 網站確認 繳費成功後才至資料庫中手動鍵入) 以下動作皆在 ezpay 網站中完成，網路 管理員必須定時至 ezpay 中確認資料， 並 keying 至資料庫中 60
- 61.
- 62. 1.3 註冊 首頁 註冊 審查 忘記密碼 店家資料簡介 消費者資料簡介 註冊成功 失敗或修改 錯誤 成功 寄出密碼 帳號密碼錯誤 允許登入 登入系統 62
- 63. 1.3 註冊 forget_pd:忘記帳號密碼 con_guide:消費者使用介紹 index:首 頁 regedit:註 冊 login:審查密碼 sendmail:寄出密碼ven_guide:店家使用介紹 User 頂層套件::User 訊息1 註冊頁面 註冊成功,回首頁 傳送帳號與密碼 帳號或秘碼錯誤 寄出 Email 訊息3 訊息2 訊息4 63

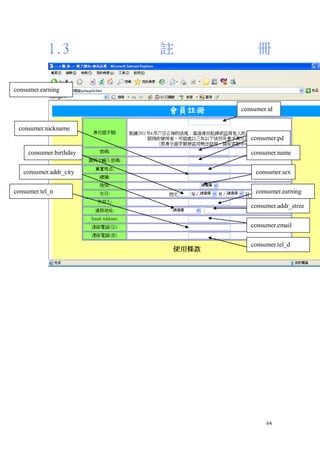

- 64. 1.3 註 冊 consumer.earning consumer.id consumer.nickname consumer.pd consumer.birthday consumer.name consumer.addr_city consumer.sex consumer.tel_n consumer.earning consumer.addr_stree t consumer.email consumer.tel_d 64
- 65.
- 66. 1.4 忘記帳號密碼 輸入身份證字號 透過aspmail傳送帳號及密碼至註冊時的信箱 consumer.id 66
- 67. 1.5 匯款資訊 此為網站管理員專用，用來列印當月該匯給商家的帳目 ，以及記錄匯款資訊 匯款資訊 選擇月份 YES 月份已結束且在匯款中找無資料 將trade月結統計至remit NO 顯示 修改資料 67

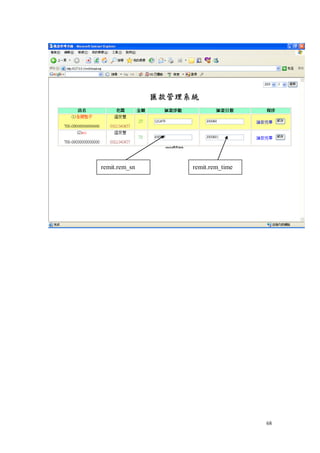

- 68. remit.rem_sn remit.rem_time 68
- 69. 2.1 收銀/餘額查詢 69
- 70. 2.1 收銀/餘額查詢(1) 密碼 執行 顯示工作表 建立Session 輸入金額 審核 輸入ID和指紋 審核 金額 顯示餘額 User 頂層套件::User No Yes 工作 > 1 工作 = 1 Yes No Error =0 連到 part-02 的 登出 連到 part-02 的 登出 連到 part-02 的 登出 連到 part-02 的 登出 >0 連到 part-02 的 登出 連到 p-02 的 審核 有資料：顯示交易記錄 上下線 皆連到 pa-02 的 審查 無資料：餘額不足 70
- 71. 2.1 收銀/餘額查詢(2) 審核 審核 寫入DB 讀取交易 審查 >0 連到 p-01的 鍵入值 資料 無 重覆 餘額足夠 餘額不足 資料 有 重覆 有資料：顯示交易記錄 上下線 皆連到 pa-01 的 輸入金額 無資料：餘額不足 71
- 72. 2.1 收銀/餘額查詢 staff.staff_nid staff.staff_pd staff.staff_nid staff.staff_pd 72
- 73.

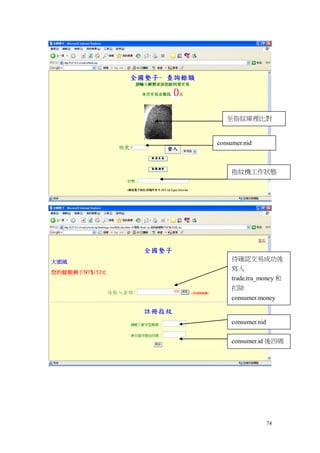

- 74. 至指紋庫裡比對 consumer.nid 指紋機工作狀態 待確認交易成功後 寫入 trade.tra_money 和 扣除 consumer.money consumer.nid consumer.id 後四碼 74
- 75. 至指紋庫裡比對 consumer.nid 指紋機工作狀態 待確認交易成功後 寫入 trade.tra_money 和 扣除 consumer.money consumer.nid consumer.id 後四碼 75
- 76. 待確認交易成功後 寫入 trade.tra_money 和 扣除 consumer.money consumer.nid consumer.id 後四碼 至指紋庫裡比對 consumer.nid 指紋機工作狀態 76
- 77.
- 78. 2.2 帳號啟用 輸入帳號及身份證後四碼 無資料或錯誤 資料正確 註冊常用指 註冊備用指 將資料寫入資料庫，完成啟用 78
- 79. 2.2 帳號啟用 審查 註冊 No.1 註冊 No.2 寫入DB完成啟用 User 頂層套件::User 輸入ID & 指紋 Error Yes 79

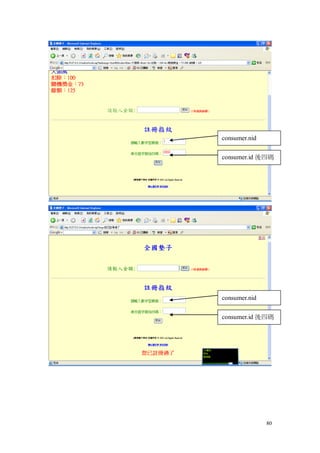

- 80.
- 81. 存入指紋庫 81

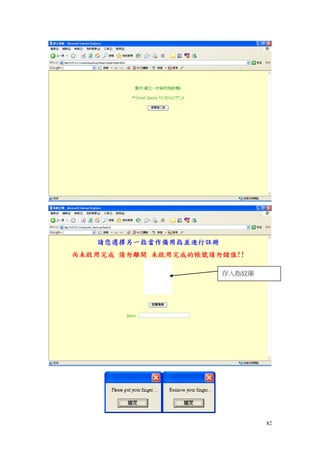

- 82. 存入指紋庫 82
- 83.
