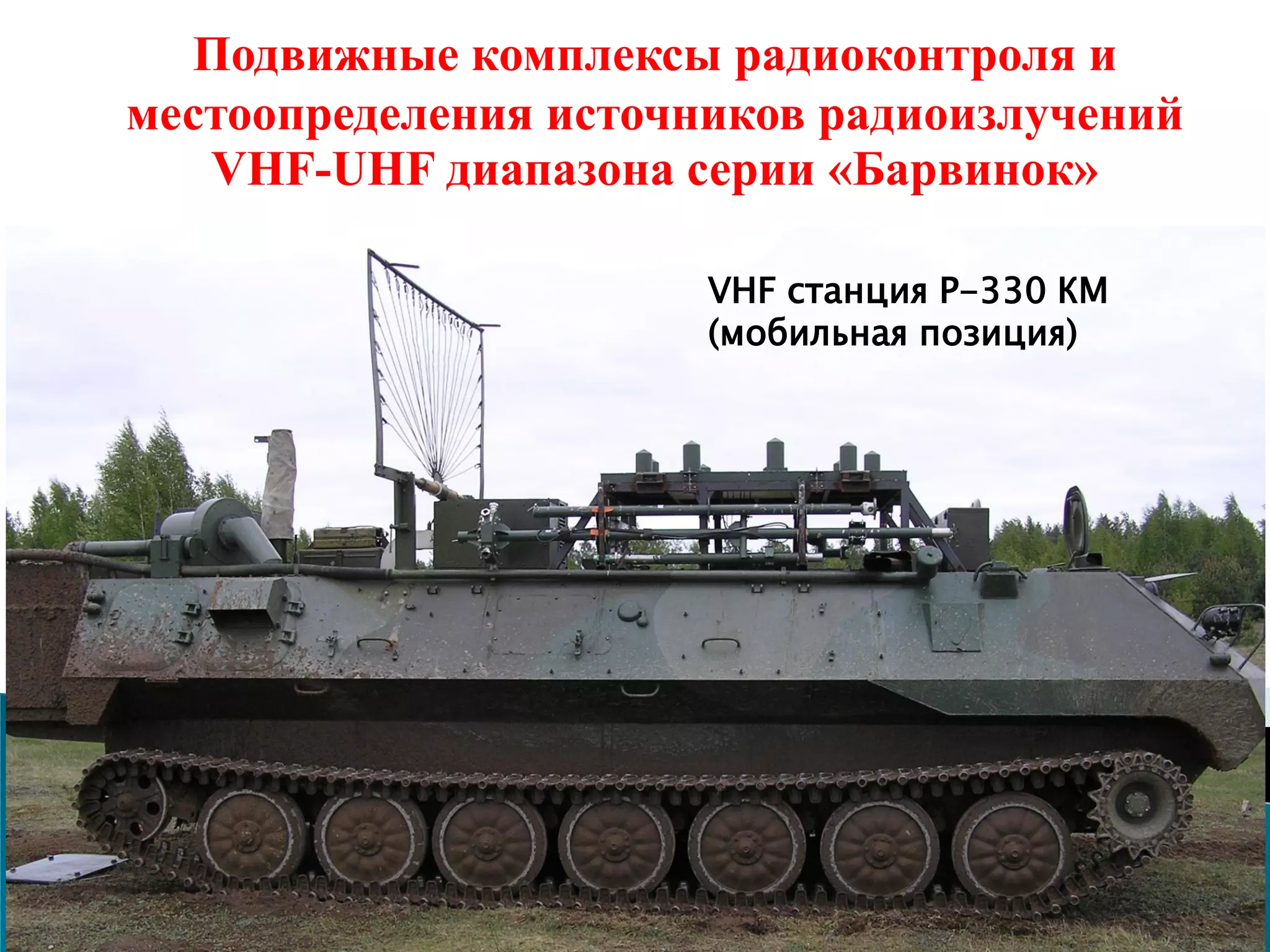

1. Подвижные комплексы радиоконтроля и
местоопределения источников радиоизлучений
VHF-UHF диапазона серии «Барвинок»
VHF станция Р-330 КМ
(мобильная позиция)

2. VHF станция Р-330 КМ
с ЛПА-антенной РЭБ
(стационарная позиция)

3. Расположение аппаратуры внутри МТЛБУ Р-330КМ

4. VHF-UHF станция «Барвинок-М»
30-1000 МГц
VHF-UHF станция «Барвинок-М»
30-3000 МГц

5. Рабочее место оператора в КУНГе Станция «Барвинок-М»
на базе автомобиля «КРАЗ»
Автоматизированное рабочее место
оператора подвижной станции

6. СВЧ-конвертер
(преобразование диапазона
частот 1-3 ГГц в 300–800 МГц)
Пеленгаторная
АФС 1-3 ГГц
Пеленгаторная АФС
0.3-1 ГГц
Пеленгаторная
АФС 25-300 МГц
АН1 (30-1000 МГц)
АН2 (1-3 ГГц)
Антенна UHF
ТЛК-связи
Антенна WLAN-связи
Пеленгаторная
АФС 1-3 ГГц
с СВЧ-конвертером
АФС станций
«Барвинок»
Молниеотвод
Пеленгаторная АФС
VHF-UHF диапазона
(Вариант 1)
Пеленгаторная АФС
VHF-UHF диапазона
(Вариант 2)
