FusionPCB- http://www.fusionpcb.jp/blog/?p=905 認識マークは自動実装工程に向け設計であり、正しくマーク点を付けば、作業量減り・品質向上等の利点が得られます。

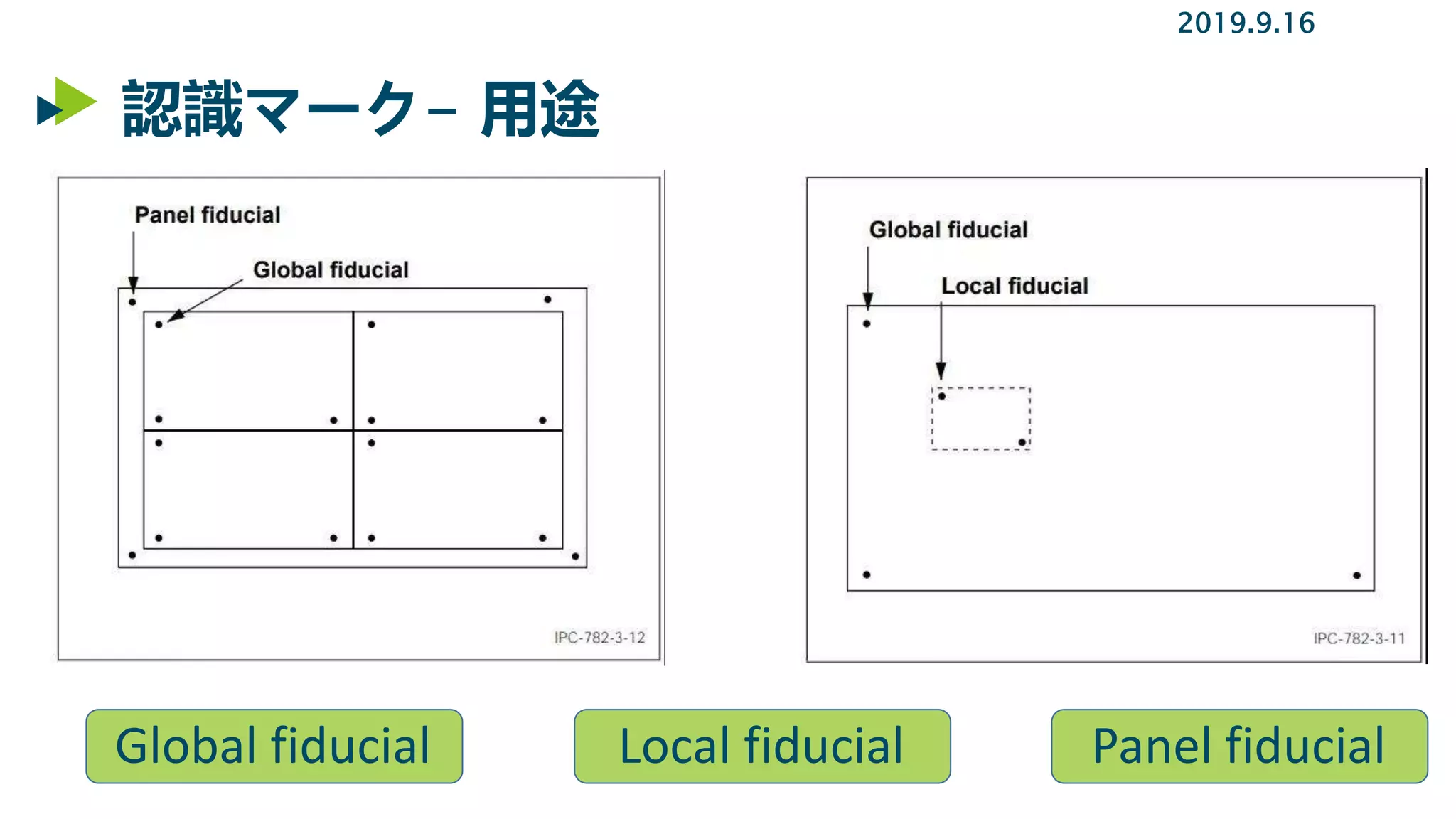

1. 認識マーク- 用途
2019.9.16
Local fiducial Panel fiducialGlobal fiducial

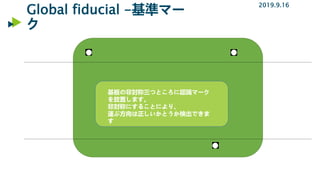

2. Global fiducial -基準マー
ク
2019.9.16
基板の非対称三つところに認識マーク
を放置します。
非対称にすることにより、
運ぶ方向は正しいかとうか検出できま
す

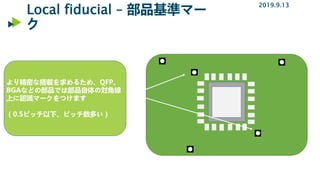

3. Local fiducial – 部品基準マー
ク
2019.9.13
より精密な搭載を求めるため、QFP、
BGAなどの部品では部品自体の対角線
上に認識マークをつけます
（0.5ピッチ以下、ピッチ数多い）

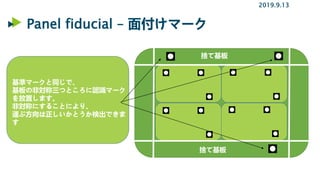

4. Panel fiducial – 面付けマーク
2019.9.13
基準マークと同じで、
基板の非対称三つところに認識マーク
を放置します。
非対称にすることにより、
運ぶ方向は正しいかとうか検出できま
す
捨て基板
捨て基板

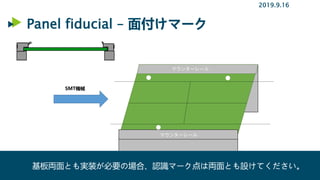

5. Panel fiducial – 面付けマーク
2019.9.16
SMT機械
マウンターレール
マウンターレール
基板両面とも実装が必要の場合、認識マーク点は両面とも設けてください。
