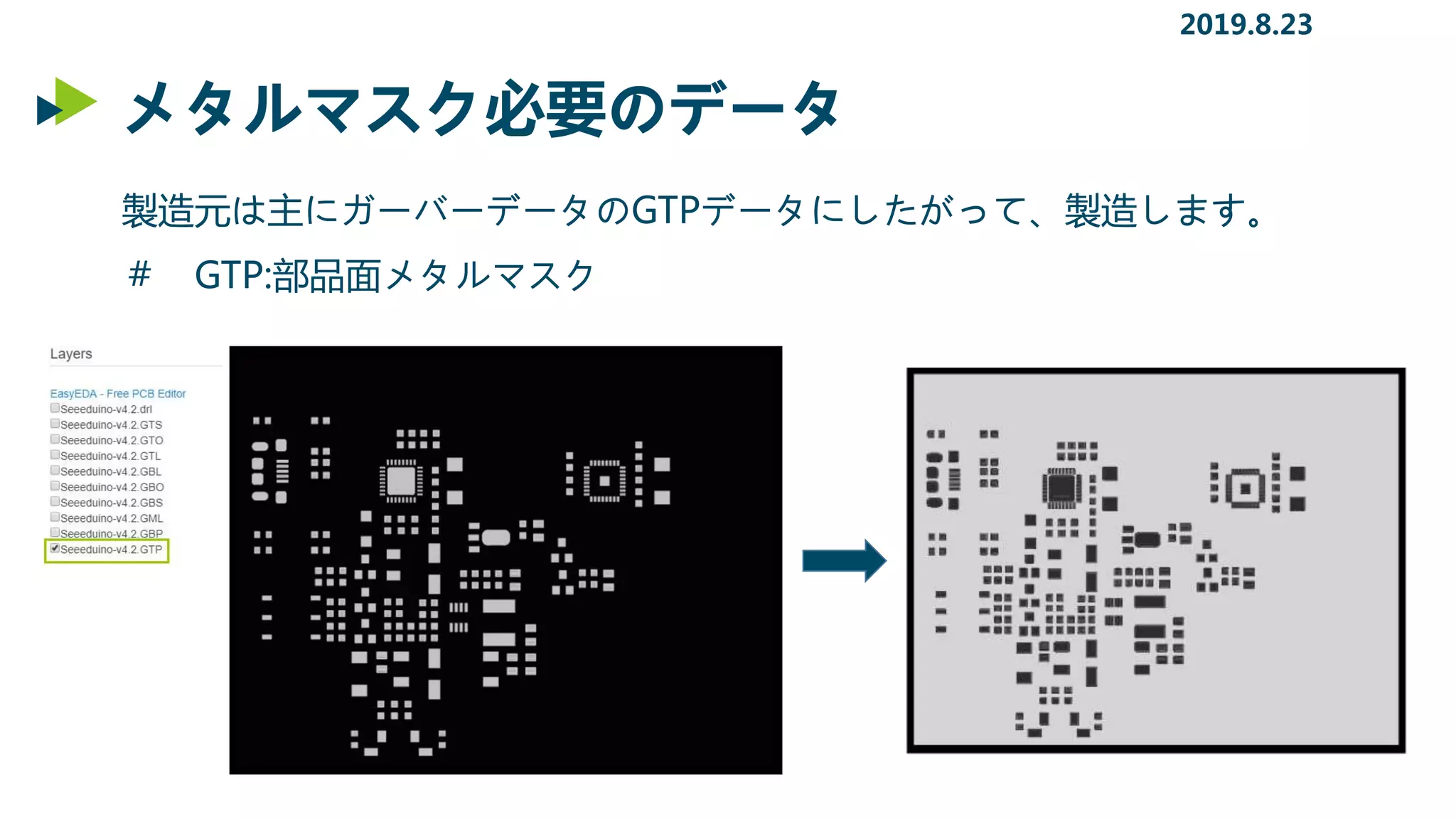

1. メタルマスク必要のデータ
2019.8.23
製造元は主にガーバーデータのGTPデータにしたがって、製造します。
＃ GTP:部品面メタルマスク

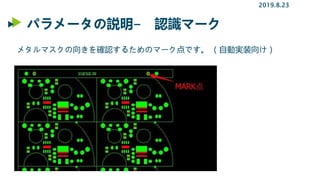

2. パラメータの説明- 認識マーク
2019.8.23
メタルマスクの向きを確認するためのマーク点です。 （自動実装向け）

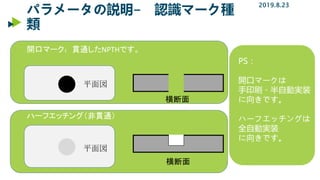

3. パラメータの説明- 認識マーク種
類
2019.8.23
開口マーク：貫通したNPTHです。
ハーフエッチング（非貫通）
平面図
平面図
横断面
横断面
PS：
開口マークは
手印刷・半自動実装
に向きです。
ハーフエッチングは
全自動実装
に向きです。

4. パラメータの説明- メタルマスク有効面積
2019.8.23
メタルマスクの全体サイズ
印刷する有効面積
