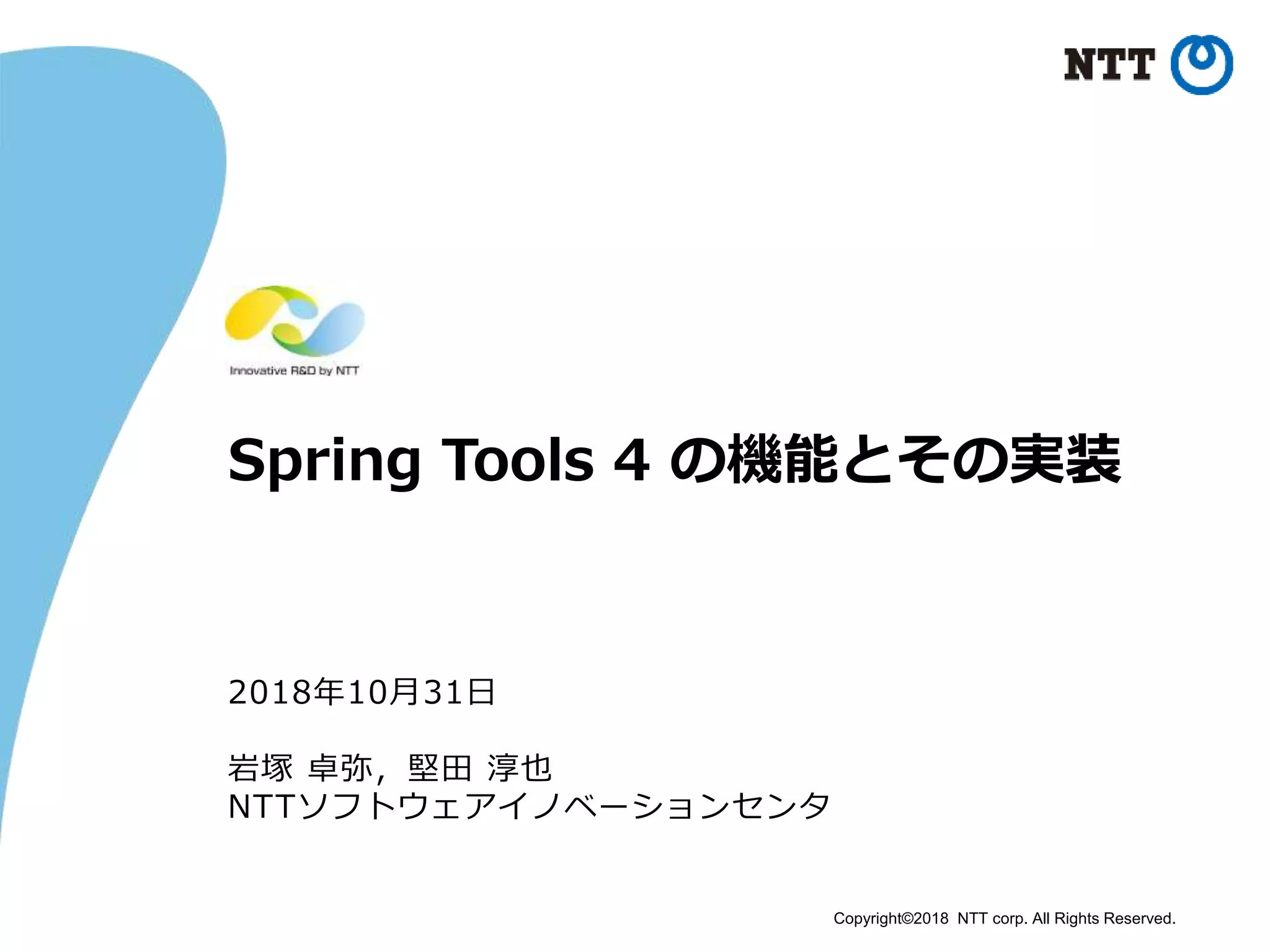

Spring Tools 4 の機能とその実装
2018年10月31日
岩塚卓弥，堅田淳也
NTTソフトウェアイノベーションセンタ

2Copyright©2018 NTT corp. All Rights Reserved.

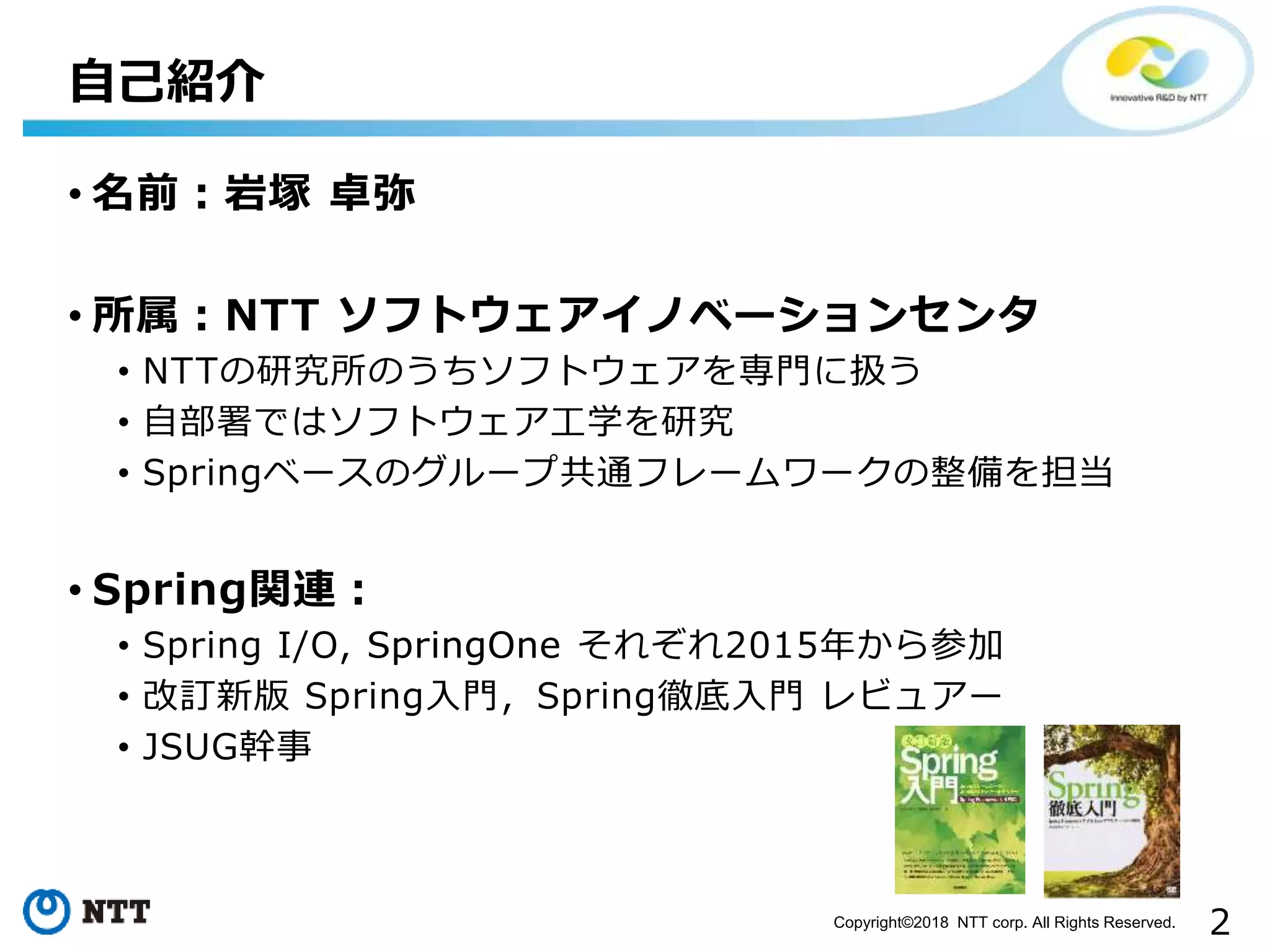

• 名前：岩塚卓弥
• 所属：NTT ソフトウェアイノベーションセンタ
• NTTの研究所のうちソフトウェアを専門に扱う
• 自部署ではソフトウェア工学を研究
• Springベースのグループ共通フレームワークの整備を担当
• Spring関連：
• Spring I/O, SpringOne それぞれ2015年から参加
• 改訂新版 Spring入門，Spring徹底入門レビュアー
• JSUG幹事
自己紹介
• 名前：岩塚卓弥
• Spring関連：
• Spring I/O, SpringOne それぞれ2015年から参加
• 改訂新版 Spring入門，Spring徹底入門レビュアー
• JSUG幹事

• 名前：堅田淳也
• Spring経験
• 元SIerで、プロジェクトへのSpring適用支援などを担当
• SpringOne(2017, 2018)、Spring I/O(2018)に参加
自己紹介

1. 概要編
• Spring Tools 4 の概要、新機能、削除された機能等の紹介
2. 実装編
• Spring Tools 4 の内部実装と動作についての紹介
今日話すこと

概要編

• EclipseベースのSpring向け統合開発環境
• 長い歴史
• STSのコア要素である Spring IDE プラグインは
2005年に初版リリース
• Spring 1.x の時代
• 今日までSpringやEclipseのバージョンアップに追随
Spring Tool Suite (STS)

• IDE/エディタの多様化
• 一昔前まではみんなEclipse
• 有料でも良いツールが選択されるようになってきた
• 軽量なソースコードエディタが増えてきた
• Springアプリ開発の変化
• Spring Bootが当たり前のように使われるようになってきた
• 動的コンフィギュレーションが多用されるため、ソースコードの静
的解析のみでは限界
STS を取り巻く環境の変化
時代の変化に対応した新しいツールが必要

• 2018/9/25 リリース
Spring Tools 4 GA released

• ほぼスクラッチから再実装
• Spring Boot + アノテーション設定による
開発スタイルのサポートにフォーカス
• 素のSpring開発ではほとんど恩恵を受けれない
• IDE非依存なアーキテクチャの採用
• 多様なIDE/エディタに対応可能
Spring Tools 4 (aka STS4)

• 3つのIDE/エディタに対応
Spring Tools 4 (aka STS4)
Spring Tools 4
for Eclipse
Spring Tools 4
for Visual Studio Code
Spring Tools 4
for Atom IDE
• 追加パッケージとして
インストール
• Extension Packと
してインストール
• オールインワン形式をダ
ウンロードして利用
or
• プラグインとして既存
Eclipseにインストール

• Navigation
• Springに特化した新しいシンボル検索
• Live Application Information
• 実行中のSpring Bootアプリの情報を表示
新機能
注意: 新機能が使えるのはSpring Bootアプリのみ
素のSpringアプリでは機能しません
!

• Springに関連する要素をワークスペース or ソースフ
ァイル内から手軽に検索
新機能 - Navigation
Eclipseの場合
Ctrl(Cmd) + 6

• 検索する要素ごとに専用のプレフィクスがある
• e.g. Beanを検索するときは “@+xxxx” (xxxxはBean ID)
• 検索できるもの
1. Spring関連のアノテーション
2. Bean IDによるBean検索 (@+)
3. RequestMappingのパス情報 (@/)
4. 実行中のSpring Bootアプリのエンドポイント (//)
• spring-boot-actuatorが必要
5. Spring Cloud FunctionのFunction (@>)
• まだプロトタイプ実装の扱い

1. Springのアノテーション検索
• “@xxxx” と入力 (xxxxはアノテーション名)

2. Bean検索
• “@+xxxx” と入力 (xxxxはBean ID)
Spring Data で生成されるRepository
でも検索可能

3. RequestMapping検索
• “@/xxxx” と入力 (xxxxはパス)

4. 実行中のSpring Bootアプリケーションのエンドポ
イント
• “//” と入力すると全エンドポイントが表示
• spring-boot-actuator が必須

• 実行中のSpring Bootアプリの情報を表示
• ローカルで実行中のSpring Bootアプリを自動的に検出し、各
情報をソースコード上のマウスオーバーなどで表示する
• spring-boot-actuator が必須
• 確認できる内容
1. Live Request Mappings
2. Live Bean Information
3. Conditional Beans Information
4. Live Active Profiles Information
• 表示方法
• マウスオーバー
• コードレンズ
• Atomは非対応
新機能 - Live Application Information

Live Request Mappingsの表示(マウスオーバー)
動作中のアプリの実際のURLリンクが
表示

→ OwnerController
このBeanをインジェクションし
ているBeanが表示される
← OwnerRepository
このBeanがインジェクションし
ているBeanが表示される
Live Bean Informationの表示
(マウスオーバー)

条件付きBean定義の各条件が合
致したかどうか分かる
Conditional Beans Informationの表示

Live Active Profiles Informationの表示
有効になっているプロファイルが
ハイライトされる
有効になっているプロファイルが表示

• コードレンズ
• ソースコード上に情報の1行サマリを表示する
• マウスオーバーと違い、ソースコード上に常に表示
• Live Request Mappings と Live Bean Information のみ対応
• デフォルトでは無効になっている(Eclipseの場合)
• Atomは未対応
Live Request Mappings の
サマリ情報を常に表示
Live Request Mappings の表示 (コードレンズ)

Live Bean Informationの
サマリ情報を常に表示
Live Bean Information の表示(コードレンズ)

• Boot Dashboard
• Spring Bootアプリの起動/停止
• Spring Starter Wizard
• Spring Initializr からSpring Boot アプリの雛形を生成
• application.properties(.yml) の編集サポート
• プロパティ名の補完
• バリデーション
• プロパティ情報のマウスオーバー表示
• application.propertiesをyml形式へ変換
• RequestMappingのコードスニペット補完
• Import Getting Started Content Wizard
• Spring公式のチュートリアルガイドのサンプルをワークス
ペースにインポート
• Quick Search
• ワークスペースからテキストを素早く検索するダイアログ
• Ctrl(cmd) + Shift + L
STS3から継続して使える機能

• Request Mapping View
• @RequestMappingのパス情報のリストを表示するビュー
• 新機能 ”Navigation” で代替可能
• Live Beans Graph View
• 実行中のアプリのBean依存関係をグラフ表示するビュー
• STS4ではグラフ表示はできないが、”Live Application
Information”でBeanの依存関係は確認可能
• Spring XML config support
• Bean IDの自動補完、Beanのクラス名の補完、など
• STS4では代替機能なし
• Spring XML config validations
• 参照先に指定されたBeanが存在しない場合に警告を出す、など
• STS4では代替機能なし
STS4で削除された機能

STS3 Features in STS4
• どうしてもSTS3のコンポーネントを使いたい場合…
• リポジトリの奥底に眠る古いXMLベースのアプリをメンテしな
ければならない
• 謎の圧力によってSpring Bootの利用が禁止されている
• 選択肢
1. STS3を使い続ける
2. STS3のコンポーネントをSTS4にインストールする
• 強くは推奨しないがサポートはされている (by 公式wiki)
• Eclipse MarketplaceからSpring Tools 3 Add-onをインストー
ル
STS 3.9.x は2019年の中頃までメンテナンス予定
→ それ以降は新しいEclipseへの対応は実施されない

• Spring Tools 4
• Eclipse / VS Code / Atom に対応
• Spring Boot のアプリにフォーカス
• 新機能
• Navigation
• Live Application Information
• マウスオーバー / コードレンズ
• Spring Bootではなく、素のSpringを使う場合は…
• STS3を使い続ける or STS3をSTS4にインストール
• STS3は2019年の中頃までメンテナンス予定
ここまでのまとめ

実装編

STS4はLanguage Serverとして機能を提供することで
複数のIDE・エディタに対応している
複数のIDE・エディタへの対応
Visual Studio Code
Language Server として
別プロセスで動作
IDE/エディタの拡張機能を利用
Language Server Protocol

STS4 のリポジトリ
Language Server 本体のコード等

Atomクライアント用のコード等
eclipseクライアント用のコード等
VSCodeクライアント用のコード等

未対応
未対応

？ ?
そんなものはない

• Eclipse LSP4J
Java による Language Server / Client 実装のためのライブラリ
• Eclipse LSP4E
Eclipse用の Language Client を実装するためのライブラリ
• Eclipse JDT Language Server
Java / Maven / Gradle プロジェクトをサポートする Language Server
• Language support for Java for Visual Studio Code
Eclipse JDT Language Server の VSCode用の Language Client
• VSCode Language Server - Client Module
VSCode用の Language Client を実装するためのライブラリ
• Atom Language Server Protocol Client
Atom用の Language Client を実装するためのライブラリ
STS4 を支える技術
https://github.com/eclipse/lsp4j
https://projects.eclipse.org/projects/technology.lsp4e
https://github.com/redhat-developer/vscode-java
https://github.com/atom/atom-languageclient
https://github.com/eclipse/eclipse.jdt.ls
https://github.com/Microsoft/vscode-languageserver-node/tree/master/client
for
for
for

STS4はLanguage Serverとして機能を提供することで
複数のIDE・エディタに対応している
【再掲】複数のIDE・エディタへの対応
Visual Studio Code
Language Server として
別プロセスで動作
IDE/エディタの拡張機能を利用
Language Server Protocol

Microsoftが策定した，プログラム解析器 (Language
Server) とそれを利用するツール間で会話するためのプ
ロトコル
- https://langserver.org
LSPを利用するメリット
1. 一つの Language Server だけで複数のクライアント
に対応できる
2. クライアントの実装言語とは独立して Language
Server を実装できる
3. Language Server が不安定な挙動をしてもクライア
ントが引きずられずに済む
Language Server Protocol (LSP) 概要

JSON-RPC を利用したメッセージを送り合うシンプルなプロトコル
• Request Message：クライアント/サーバ間のリクエスト
• Response Message：Request Messageへのレスポンス
• Notification Message：レスポンス不要のメッセージ
LSP の仕様
Content-Length: 74
{
“jsonrpc”:”2.0”,
”id”:4,
”method”:”workspace/symbol”,
”params”:{“query”:””}
}
Request Message の例：
Header Part
Content Part
JSON-RPC
Object
詳細は https://microsoft.github.io/language-server-protocol/specification 参照のこと

設定で Language Server とのやり取りを出力できるVSCode拡張も
あるが，STS4は非対応
LSP のメッセージを覗いてみる
Java Extension の場合：
拡張の設定
トレースログ

LSP のメッセージを覗いてみる
DEMO

• VSCode では STS4 とのメッセージはTCPで送受信される
• localhost内のTCPパケットをキャプチャすることでメッセージを
取得できる
TCPパケットのキャプチャによるメッセージの取得
WireSharkによるパケットのキャプチャ： Loopback
クライアントが45556ポート
LSP のメッセージ

TCPパケットのキャプチャによるメッセージの取得
DEMO

標準入出力のキャプチャによるメッセージの取得
• Eclipse では STS4 とのメッセージは標準入出力を介して送受信される
• プロセスの標準入出力をキャプチャすることでメッセージを取得できる
Language Server プロセスの標準入出力のキャプチャ：
標準入力(Client → Server) 標準出力(Server → Client)

標準入出力のキャプチャによるメッセージの取得
DEMO

Navigation機能使用時のメッセージ
Client
Client
“method”:”workspace/symbol”
“param”:{“query”:”xxx”}
Array of SymbolInformation
“method”:”textDocument/documentSymbol”
“param”:{“textDocument”:{”uri”:”file://...”}}
Array of SymbolInformation
プロジェクト内
ファイル内

SymbolInformationの作成
010 010 010
① ②
1. プロジェクトから javaファイルを探索
2. javaファイルとclasspath上のファイルからAST(抽象構文
木)を作成
3. ASTをたどりながらSymbolを探索
• 種別ごとに定義されたSymbolProviderにより
SymbolInformationを取得
• @Bean / @RequestMapping / @Component …
• 取得したSymbolから以下を作成
• プロジェクト全体のSymbolInformationのリスト
• ファイル名からSymbolInformationのリストへのMap
J
③
プロジェクトのオープン時に一覧を作成しており，即時提要可能
J

【特例】“query”:“//”
Client
“method”:”workspace/symbol”
“params”:{“query”:”//”}
Array of SymbolInformation running
Spring Boot Apps
JMX
要 Actuator取得したホスト，ポート番号，
RequestMappingのパスからURLを組み立てる
//から始まるqueryの場合，実行中のSpring Boot アプリケーションか
ら
JMXを用いてRequestMapping情報を取得
初回リクエスト時に多少のオーバヘッドが発生

Live Application Informationの表示
Client
“method” : “sts/highlight”
“params” : {“doc”:…, “codeLenses”:[…]}
running
Spring Boot Apps
JMX
要 Actuator
定期的に取得した情報を Language Server から通知
実行中のSpring Boot アプリケーションからJMXを用いて情報を取得
バックグラウンドでポーリングを続けるので，継続的に一定のリソースを消費する
開いているファイルについてのハイライトとCodeLensの情報を通知
リクエストはしない
ポーリング

• Serverという名がつくものはとりあえず繋いでみたく
なるはず
→ やってみた
• 手順
1. Language Server をデバッグ用のスタンドアローンモード
で起動
• TCP の 5007 ポートで待受
2. TCPで初期化リクエストのメッセージを送る
• 予めキャプチャしておいた正規のリクエストを利用
3. Language Server からのリクエストにレスポンスする
• 一部動的な要素あり
4. Symbol取得のリクエストを送る
おまけ1：Language Server に接いでみる

おまけ1：Language Server に接いでみる
DEMO

TCPで初期化リクエストのメッセージを送る
…
LSPの仕様で定められた初期化リクエスト
クライアントの機能の対応状況を送る
Initialize Request（Client → Server）
Response （Server → Client）
…
Initialized Notification（Client → Server）

Language Server からのリクエストにレスポン
スする
addClasspathListener Request （Server → Client）
STS4独自のリクエスト
ランダム値
Response （Client → Server）
…
Callback Command （Client → Server）
Serverから送られてきた値 Classpathのエントリを送る

Symbol取得のリクエストを送る
symbol Request（Client → Server）
Response （Server → Client）
…
正しく接続できていればリクエストに応じた結果が返ってくる

Serverという名がつくものにはとりあえずクライアント
を作ってみたくなるはず
→ 作ってみた
Spring Shell と Eclipse LSP4J を利用したCLIのクライアント
• 対応機能
• Symbolの取得
• プロジェクト内
• ファイル内
• 実行中のSpring Boot ApplicationのRequestMapping
• Live Application Information によるハイライト
おまけ2：クライアントを実装してみた

おまけ2：クライアントを実装してみた
DEMO

Symbolの取得
プロジェクト内のSymbol取得
ファイル内のSymbol取得

Symbolの取得
生データを出力して確認

Symbolの取得
実行中のSpring Boot ApplicationのRequestMapping取得

ハイライト
Live Application Information によるハイライト
CodeLens

• Language Server Protocol
• 一つの実装で複数のIDE/エディタに機能を提供
• 今後さらに対応が広がる可能性も
• Navigation の実装・動作
• プロジェクトを開いた時点でNavigation先を解析
• 実行中のSpring BootアプリのエンドポイントはJMXで収集
• Live Application Information の実装・動作
• JMXで定期的に情報を収集
• Language Server から一方的に通知
実装編まとめ
