Spectroradiometer
- 1. เครื่อง Spectroradiometer หรือspectroscopy นายปรีชา บุญขาว เจ้าหน้าที่วิจัย คณะภูมิสารสนเทศศาสตร์ มหาวิทยาลัยบูรพา
- 2. เครื่อง SPECTRORADIOMETER หรือSPECTROSCOPY
- 3. HANDHELD 2 PORTABLESPECTRORADIOMETER The advanced near-infrared field spectroradiometer for collecting spectral measurements in the field.
- 4. Prefix Analog value Digital value p (pico) 10-12- n (nano) 10-9 - µ (micro) 10-6 - m (milli) 10-3 - k (kilo) 103 (1000) 210 (1024) M (mega) 106 (1,000,000) 220 (1,048,576) G (Giga) 109 (1,000,000,000) 230 (1,073,741,824) T (Tera) 1012 (1,000,000,000,000) 240 (1,099,511,627,776)
- 5. คุณสมบัติเครื่อง - ช่วงความยาวคลื่น: 325- 1075 นาโนเมตร - ความถูกต้องความยาวคลื่น ± 1 นาโนเมตร - ความละเอียดสเปกตรัม < 3.0 นาโนเมตร 700 นาโนเมตร - Field of View: 25° (optional fore optics available) - การจัดเก็บข้อมูลหน่วยความจาสูงสุดถึง 2,000 ไฟล์สเปกตรัม
- 6. ลักษณะทางกายภาพของเครื่องและอุปกรณ์เสริม Power : AA batteries(standard or rechargeable) or 5 V 1.5A AC/DC adaptor Battery Life: Factory supplied rechargeable: up to 2.5 hrs, Lithium: up to 5 hrs (manufacturer dependent), Alkaline: approximately 1.5 hrs
- 7. ลักษณะทางกายภาพของเครื่องและอุปกรณ์เสริม(ต่อ) -Display: 6.8 cm(2.7 in) diagonal, tilting color LCD -Interfaces: One Mini B USB (PC communications), One Mini TRS jack (Remote trigger), Two Type A USB (Future use) -Computer: Software RS3™ controlling -software ViewSpecPro™ post processing -software HH2 Sync interface software
- 8. ลักษณะทางกายภาพของเครื่องและอุปกรณ์เสริม(ต่อ) Targeting: Integral redlaser (available with optional sighting scope) Weight: 1.2 kg (2.6 lbs) (w/batteries) Dimensions (H x W x D): 90 x 140 x 215 mm (3.5 x 5.5 x 8.5 in)
- 9. ลักษณะทางกายภาพของเครื่องและอุปกรณ์เสริม(ต่อ) Temperature Range: 0°to 40° C Tripod Mount: ¼”-20 Mounting hole Standard Accessories: Pelican™ travel case (meets FAA carry-on requirements) Spectralon® white panel 4 rechargeable batteries
- 10. ลักษณะทางกายภาพของเครื่องและอุปกรณ์เสริม(ต่อ) battery charger AC/DC powersupply USB cable USB memory stick and D-handle
- 11. WHAT’S NEW INTHE HANDHELD 2 Now available with GPS capability! On-board, tilting display for immediate spectrum display Local push-button operation Internal file storage of up to 2,000 spectra
- 12. WHAT’S NEW INTHE HANDHELD 2 (ต่อ) No need to be tethered to a computer during spectrum collection Integral laser pointer for targeting USB communication ports
- 13. WHAT’S NEW INTHE HANDHELD 2 (ต่อ) Employs standard AA batteries — rechargeable or disposable Configurable pre-sets and file management with HH2 Sync software Standard Pelican high-impact case meets FAA airline carry-on requirements
- 14.
- 17. อุปกรณ์เครื่อง SPECTRORADIOMETERรุ่น HANDHELD2 1. HandHeld 2 instrument 2. Handle 3. 4 rechargeable NiMH AA Batteries 4. 2 GB (min.) USB Flash Drive which includes electronic copies of the following documents and software: User Manual, RS 3 Software, ViewSpec Pro Software, and HH2 Sync Software
- 18. อุปกรณ์เครื่องSPECTRORADIOMETERรุ่น HANDHELD 2 (ต่อ) 5.3.6" Round White Reference Panel 6. AC/DC Power Supply 7. USB cable 8. Case with foam cut-outs (meets airline carry-on baggage specifications) 9. Battery Charger
- 19. SOFTWARE RS 3 Software ViewSpecPro Software and HH2 Sync Software
- 20. FIELDSPEC® HANDHELD 2INSTRUMENT COMPONENTS Front,side,bottom
- 21. FIELDSPEC® HANDHELD 2INSTRUMENT COMPONENTS(ต่อ) Back
- 22. FIELDSPEC® HANDHELD 2INSTRUMENT COMPONENTS(ต่อ) 1 Optical input 2 Laser pointer 3 Threads for handle or optional tripod 4 Trigger connection (for the Handle) 5 USB Mini-B for tethered mode only, controlled by optional computer
- 23. FIELDSPEC® HANDHELD 2INSTRUMENT COMPONENTS(ต่อ) 6 USB A (female) 7 USB A (female) 8 Jack for optional remote trigger 9 5 Volt DC Power Input* 10 Display Panel (Swivel Hinged)
- 24. FIELDSPEC® HANDHELD 2INSTRUMENT COMPONENTS(ต่อ) 11 Battery compartment for 4 AA Rechargeable Batteries 12.Mounting threads for optional spotting scope 13 Thumb trigger button (red) 14 Hand strap
- 25. HOLDING AND MOUNTING Touse the hand strap insert adjust the strap
- 26. HOLDING AND MOUNTING HandHeld2 instrument handle attachment orientations
- 27. HOLDING AND MOUNTING HandHeld2 instruments mounted on tripods
- 28. INSTALL THE BATTERIESOR ATTACH THE POWER SUPPLY Battery door
- 29.
- 30.
- 31. AC/DC POWER SUPPLY Notchedpower plug socket and posts on power plug
- 32. CONTROL AND DISPLAYPANEL Display
- 33. CONTROL AND DISPLAYPANEL
- 34.
- 36. AIM THE HANDHELD2 INSTRUMENT AT THE WHITE REFERENCE PANE
- 38.
- 40.
- 41. DARK CURRENT ANDWHITE REFERENCE for viewing a white reference panel

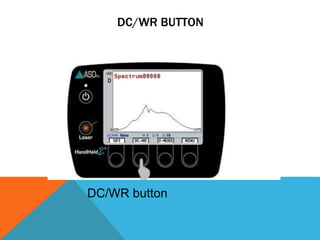

- 42.
- 43.
- 44. PUSH THUMB TRIGGERBUTTONFOR WHITE REFERENCE View of sample
- 45.
- 46. WHITE REFERENCE BASELINESPECTRUM
- 47. VIEWING A REFLECTANCESPECTRUM FROM THE SAMPLE
- 48.
- 49.
- 50.
- 51.
- 52.
- 53.
- 54.
- 55.
- 56.
- 57.
- 58.
- 59.
- 61.
