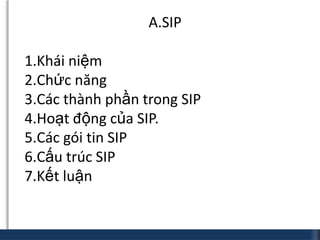

A.SIP

1.Khái niệm
2.Chức năng
3.Các thành phần trong SIP
4.Hoạt động của SIP.
5.Các gói tin SIP
6.Cấu trúc SIP
7.Kết luận

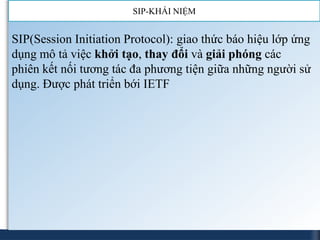

SIP-KHÁI NIỆM

SIP(Session Initiation Protocol): giao thức báo hiệu lớp ứng
dụng mô tả việc khởi tạo, thay đổi và giải phóng các
phiên kết nối tương tác đa phương tiện giữa những người sử
dụng. Được phát triển bới IETF

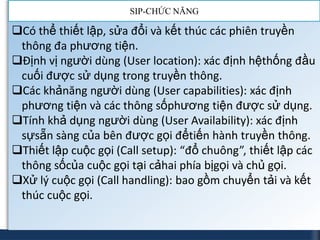

SIP-CHỨC NĂNG

Có thể thiết lập, sửa đổi và kết thúc các phiên truyền
thông đa phương tiện.
Định vị người dùng (User location): xác định hệthống đầu
cuối được sử dụng trong truyền thông.
Các khảnăng người dùng (User capabilities): xác định
phương tiện và các thông sốphương tiện được sử dụng.
Tính khả dụng người dùng (User Availability): xác định
sựsẵn sàng của bên được gọi đểtiến hành truyền thông.
Thiết lập cuộc gọi (Call setup): “đổ chuông”, thiết lập các
thông sốcủa cuộc gọi tại cảhai phía bịgọi và chủ gọi.
Xử lý cuộc gọi (Call handling): bao gồm chuyển tải và kết
thúc cuộc gọi.

SIP-CÁC THÀNH PHẦN TRONG SIP

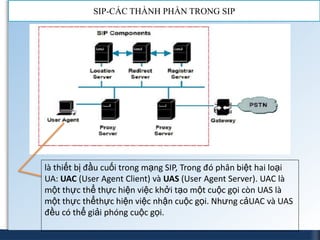

là thiết bị đầu cuối trong mạng SIP, Trong đó phân biệt hai loại
UA: UAC (User Agent Client) và UAS (User Agent Server). UAC là
một thực thể thực hiện việc khởi tạo một cuộc gọi còn UAS là
một thực thểthực hiện việc nhận cuộc gọi. Nhưng cảUAC và UAS
đều có thể giải phóng cuộc gọi.


Proxy Server là phần mềm trung gian hoạt động cả như Server và cả như Client
để thực hiện các yêu cầu thay thếcho các đầu cuối khác. Tất cả các yêu cầu
được xử lý tại chỗ bởi Proxy Server (nếu có thể) hoặc nó chuyển đến cho các
máy chủ khác


Location Server là phần mềm định vị thuê bao, cung cấp thông
tin về những vị trí có thể của phía bị gọi cho các phần mềm
Proxy Server và Redirect Server.

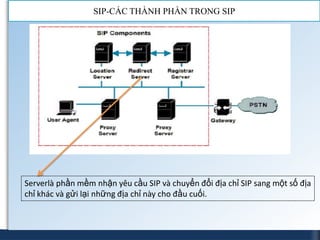

Serverlà phần mềm nhận yêu cầu SIP và chuyển đổi địa chỉ SIP sang một số địa
chỉ khác và gửi lại những địa chỉ này cho đầu cuối.

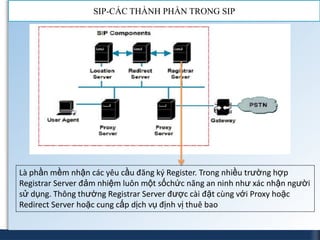

Là phần mềm nhận các yêu cầu đăng ký Register. Trong nhiều trường hợp
Registrar Server đảm nhiệm luôn một sốchức năng an ninh như xác nhận người
sử dụng. Thông thường Registrar Server được cài đặt cùng với Proxy hoặc
Redirect Server hoặc cung cấp dịch vụ định vị thuê bao

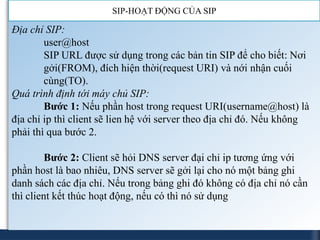

SIP-HOẠT ĐỘNG CỦA SIP

Địa chỉ SIP:
user@host
SIP URL được sử dụng trong các bản tin SIP để cho biết: Nơi
gởi(FROM), đích hiện thời(request URI) và nới nhận cuối
cùng(TO).
Quá trình định tới máy chủ SIP:
Bước 1: Nếu phần host trong request URI(username@host) là
địa chỉ ip thì client sẽ lien hệ với server theo địa chỉ đó. Nếu không
phải thì qua bước 2.

Bước 2: Client sẽ hỏi DNS server đại chỉ ip tương ứng với
phần host là bao nhiêu, DNS server sẽ gởi lại cho nó một bảng ghi
danh sách các địa chỉ. Nếu trong bảng ghi đó không có địa chỉ nó cần
thì client kết thúc hoạt động, nếu có thì nó sử dụng

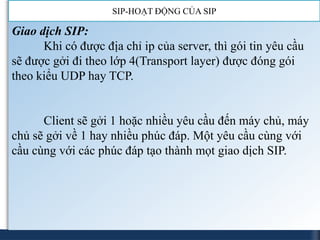

Giao dịch SIP:
Khi có được địa chỉ ip của server, thì gói tin yêu cầu
sẽ được gởi đi theo lớp 4(Transport layer) được đóng gói
theo kiểu UDP hay TCP.

Client sẽ gởi 1 hoặc nhiều yêu cầu đến máy chủ, máy
chủ sẽ gởi về 1 hay nhiều phúc đáp. Một yêu cầu cùng với
cầu cùng với các phúc đáp tạo thành mọt giao dịch SIP.

Lời mời SIP:
Một lời mời SIP thành công gồm hai yêu cầu INVITE và ACK. Bên gọi gởi: INVITE
bên bị gọi đồng ý gởi lại: ACK, không đồng ý gởi: BYE
