Sequence Diagram
Sequence diagram menggambarkan interaksi antar objek dalam sistem berupa pesan yang ditunjukkan terhadap waktu, dimulai dari trigger aktivitas, proses internal, dan output. Diagram ini terkait dengan use case diagram untuk menunjukkan tahapan dalam suatu use case. Contoh diagram menggambarkan proses penggajian dan pendaftaran pelanggan PLN.
![[RPL2] Sequence Diagram](https://cdn.slidesharecdn.com/ss_thumbnails/rpl2sequencediagram-190111111752-thumbnail.jpg?width=640&height=640&fit=bounds)
Sequence Diagram

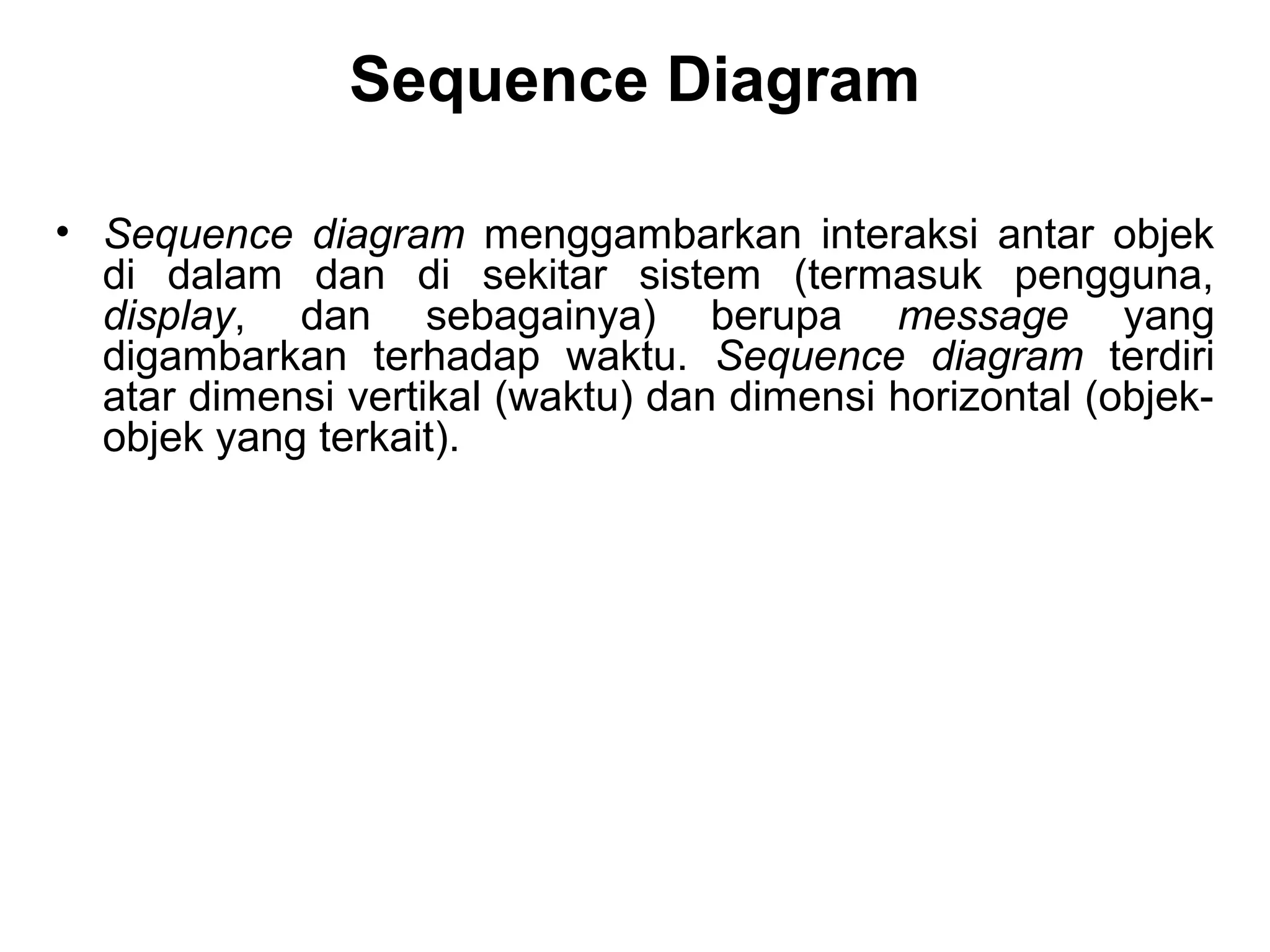

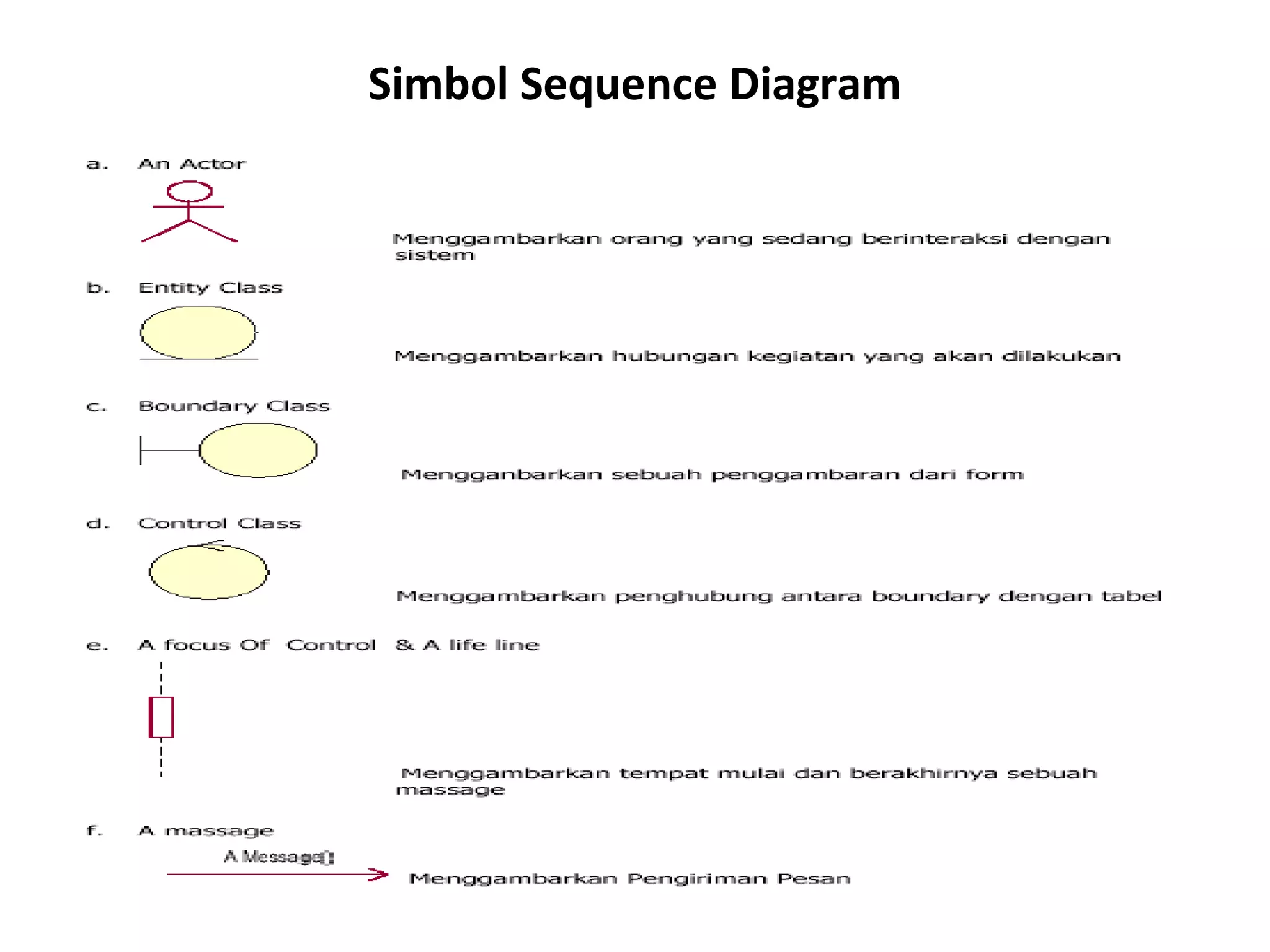

- 2. Sequence Diagram •Sequence diagram menggambarkan interaksi antar objek di dalam dan di sekitar sistem (termasuk pengguna, display, dan sebagainya) berupa message yang digambarkan terhadap waktu. Sequence diagram terdiri atar dimensi vertikal (waktu) dan dimensi horizontal (objek-objek yang terkait).

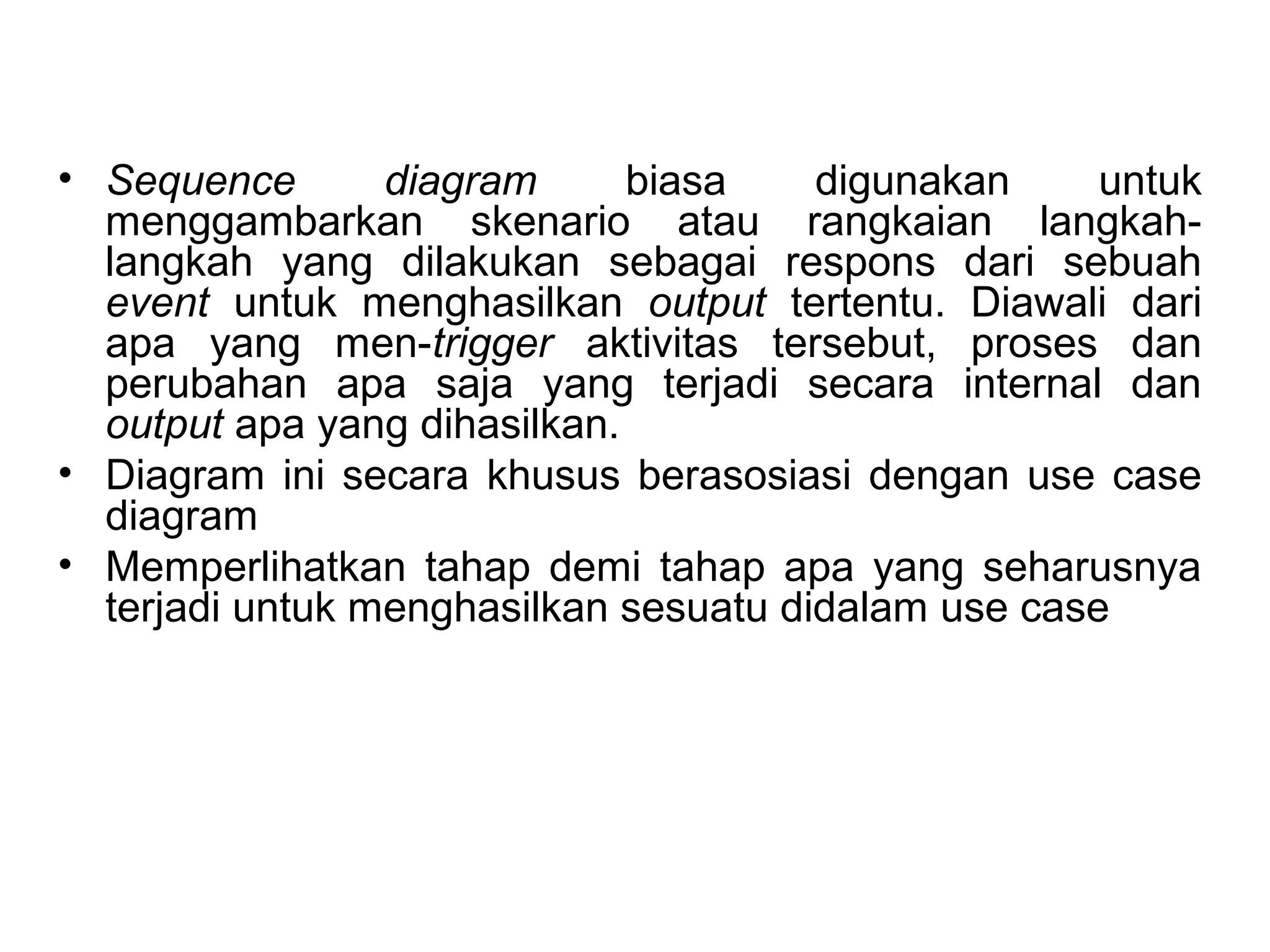

- 3. • Sequence diagrambiasa digunakan untuk menggambarkan skenario atau rangkaian langkah-langkah yang dilakukan sebagai respons dari sebuah event untuk menghasilkan output tertentu. Diawali dari apa yang men-trigger aktivitas tersebut, proses dan perubahan apa saja yang terjadi secara internal dan output apa yang dihasilkan. • Diagram ini secara khusus berasosiasi dengan use case diagram • Memperlihatkan tahap demi tahap apa yang seharusnya terjadi untuk menghasilkan sesuatu didalam use case
- 4.

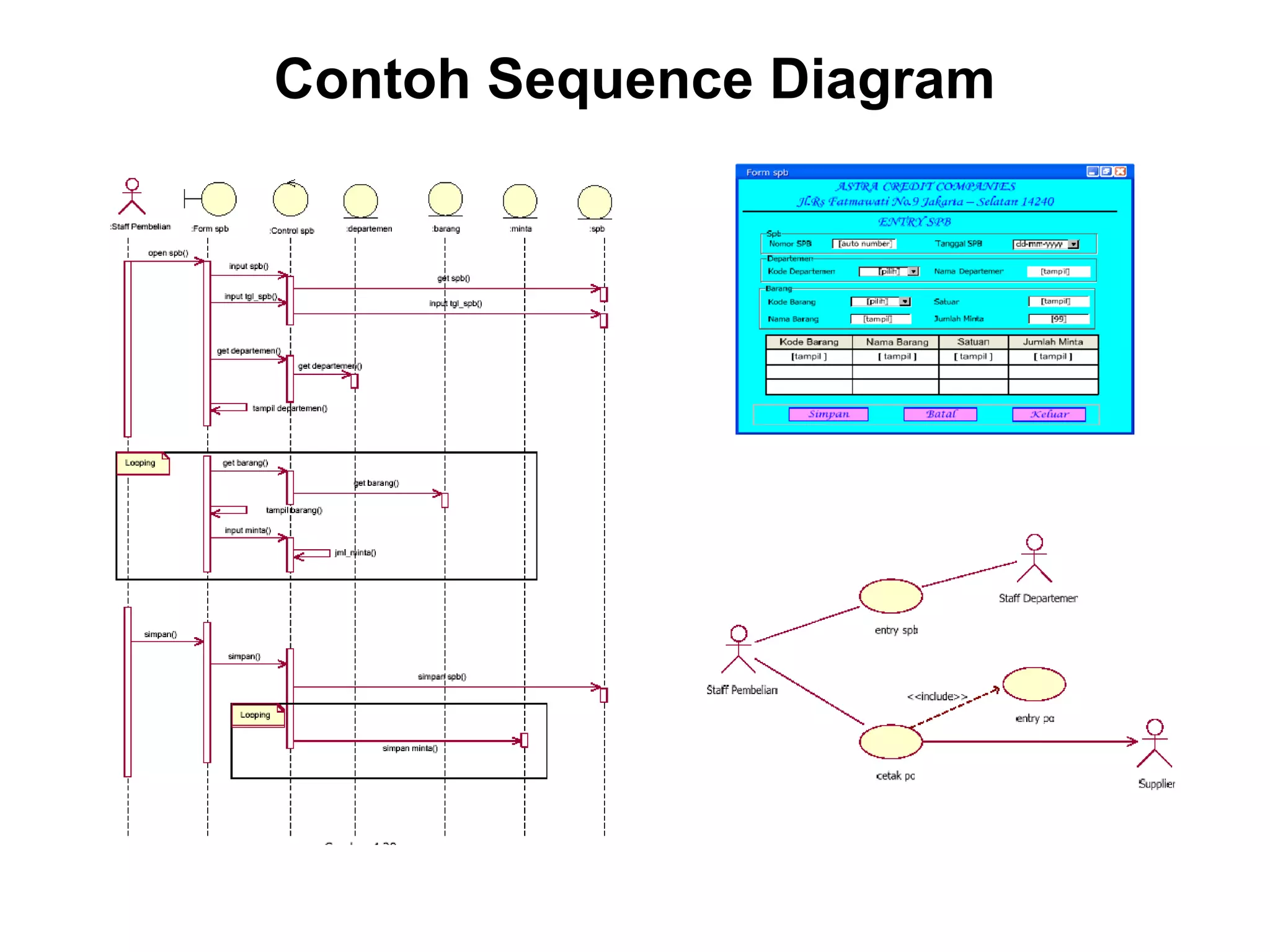

- 5.

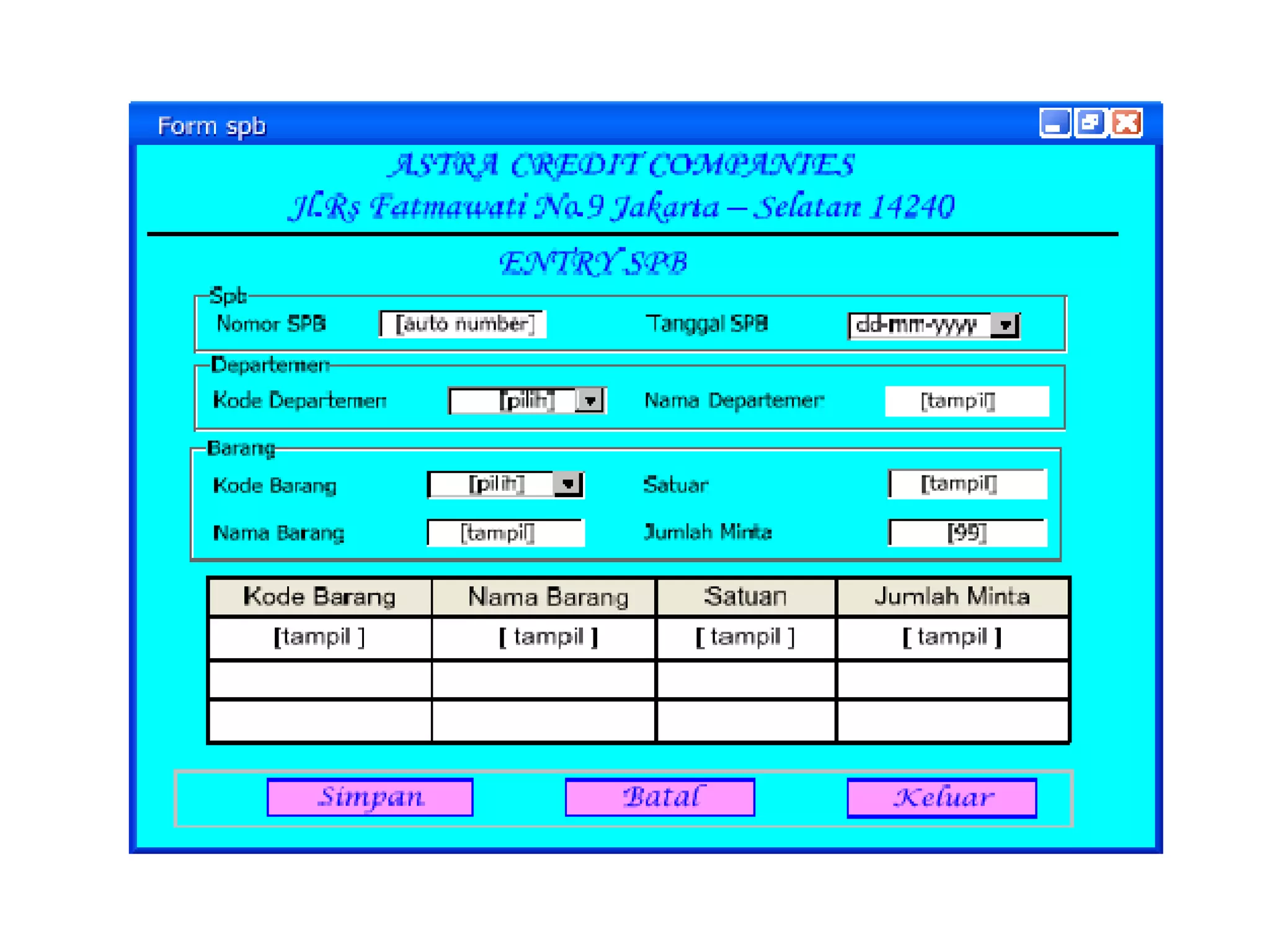

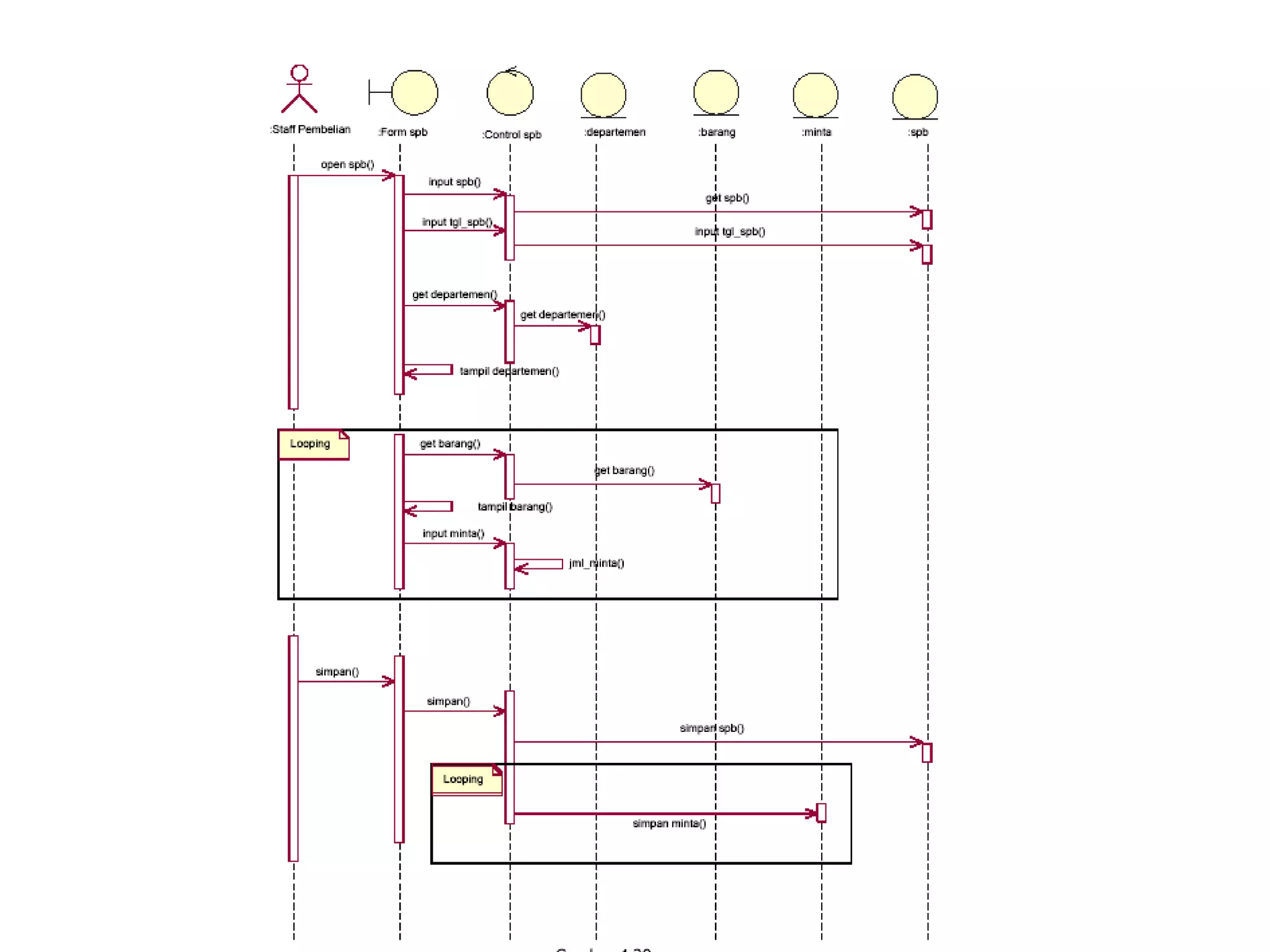

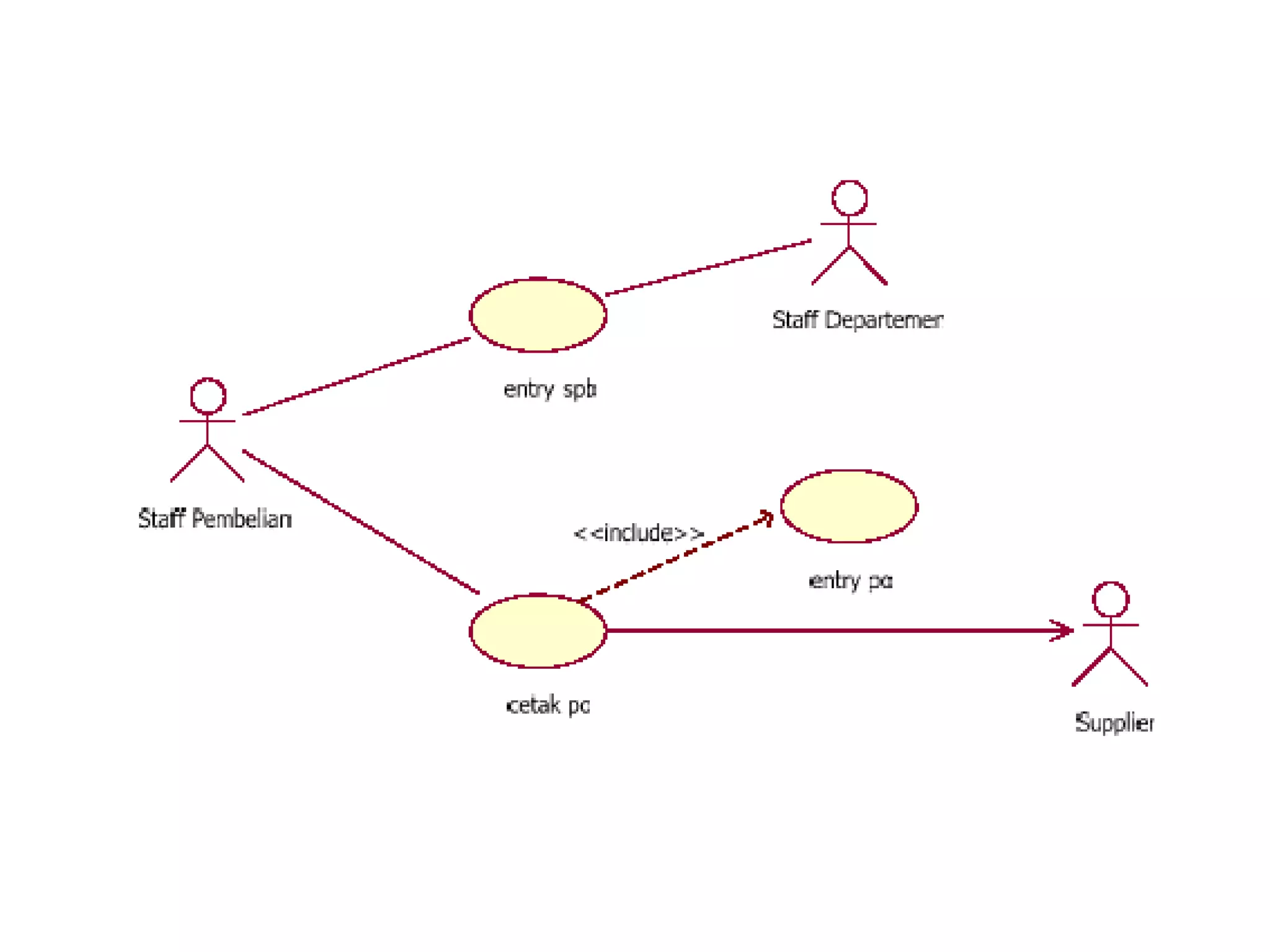

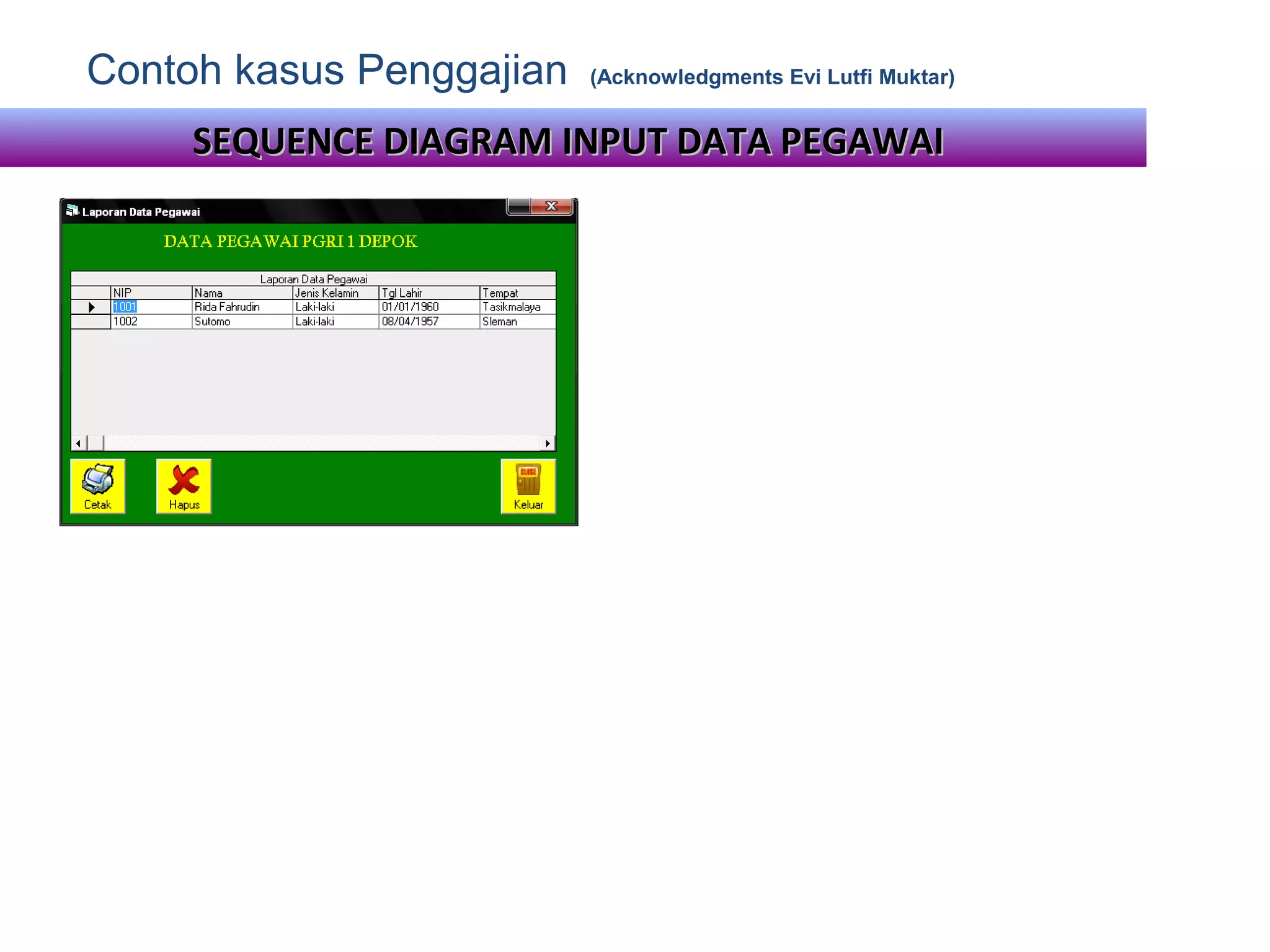

- 9. Contoh kasus Penggajian(Acknowledgments Evi Lutfi Muktar) SEQUENCE DDIIAAGGRRAAMM IINNPPUUTT DDAATTAA PPEEGGAAWWAAII

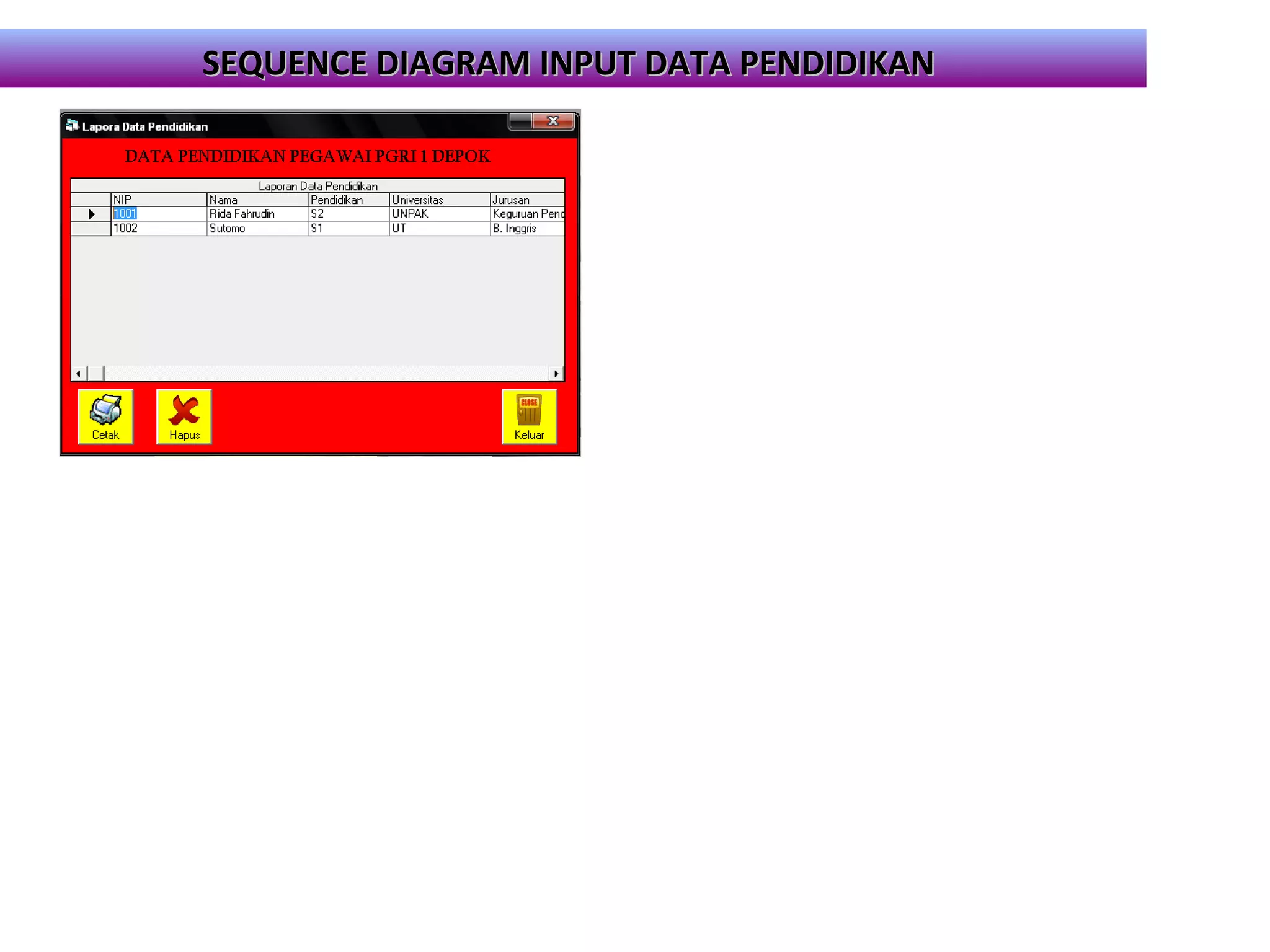

- 10. SEQUENCE DDIIAAGGRRAAMM IINNPPUUTTDDAATTAA PPEENNDDIIDDIIKKAANN

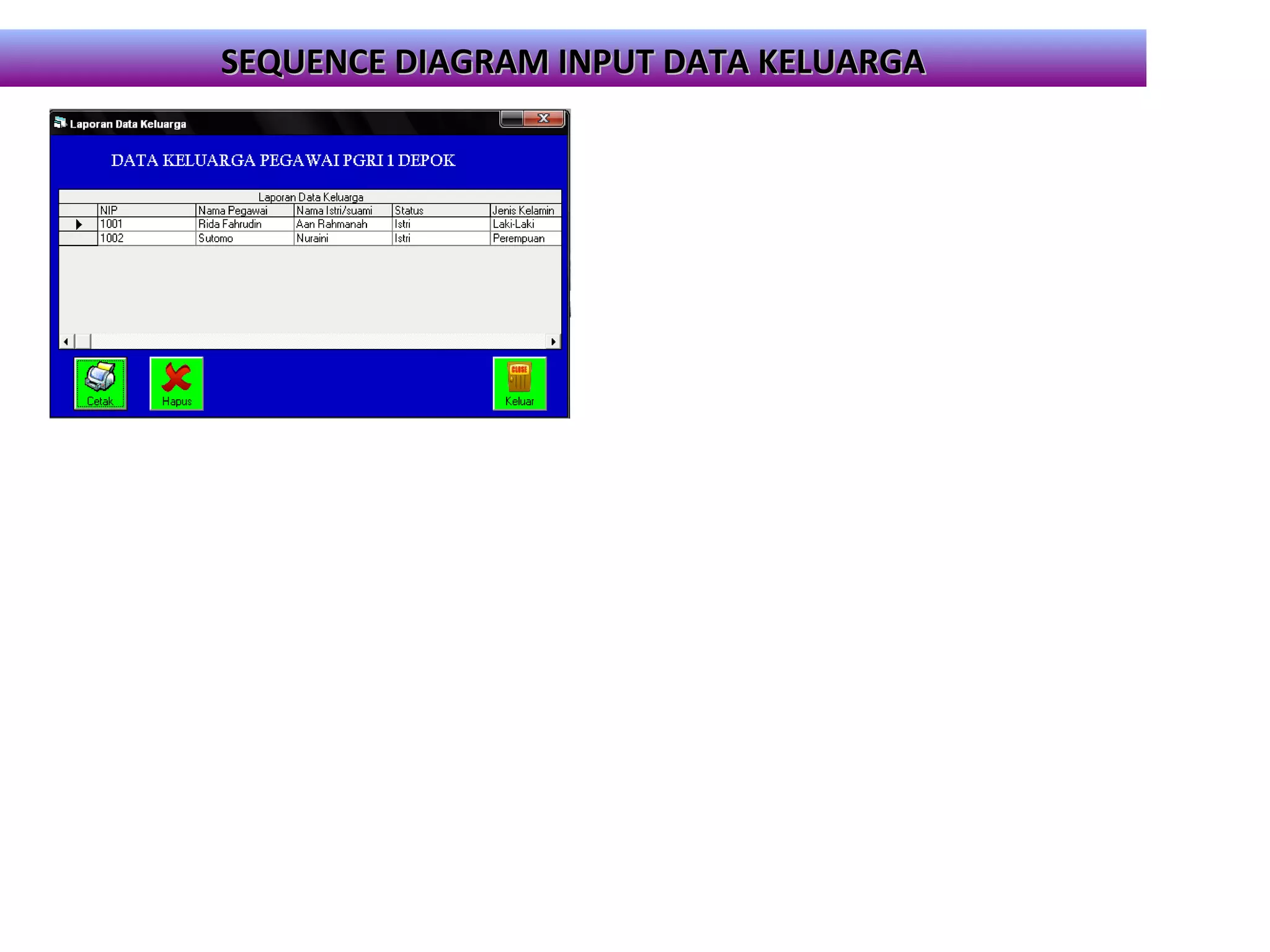

- 11. SEQUENCE DDIIAAGGRRAAMM IINNPPUUTTDDAATTAA KKEELLUUAARRGGAA

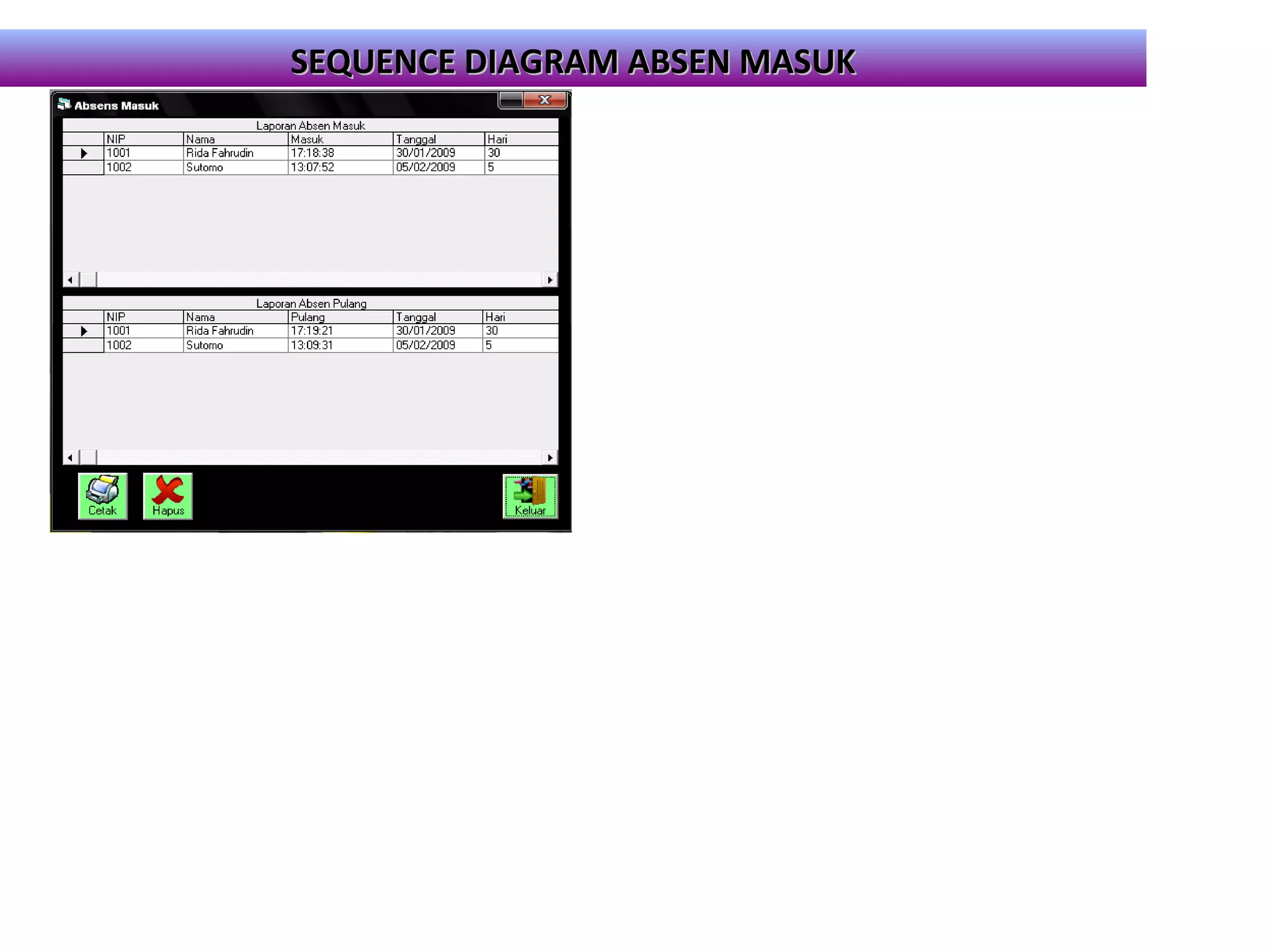

- 12.

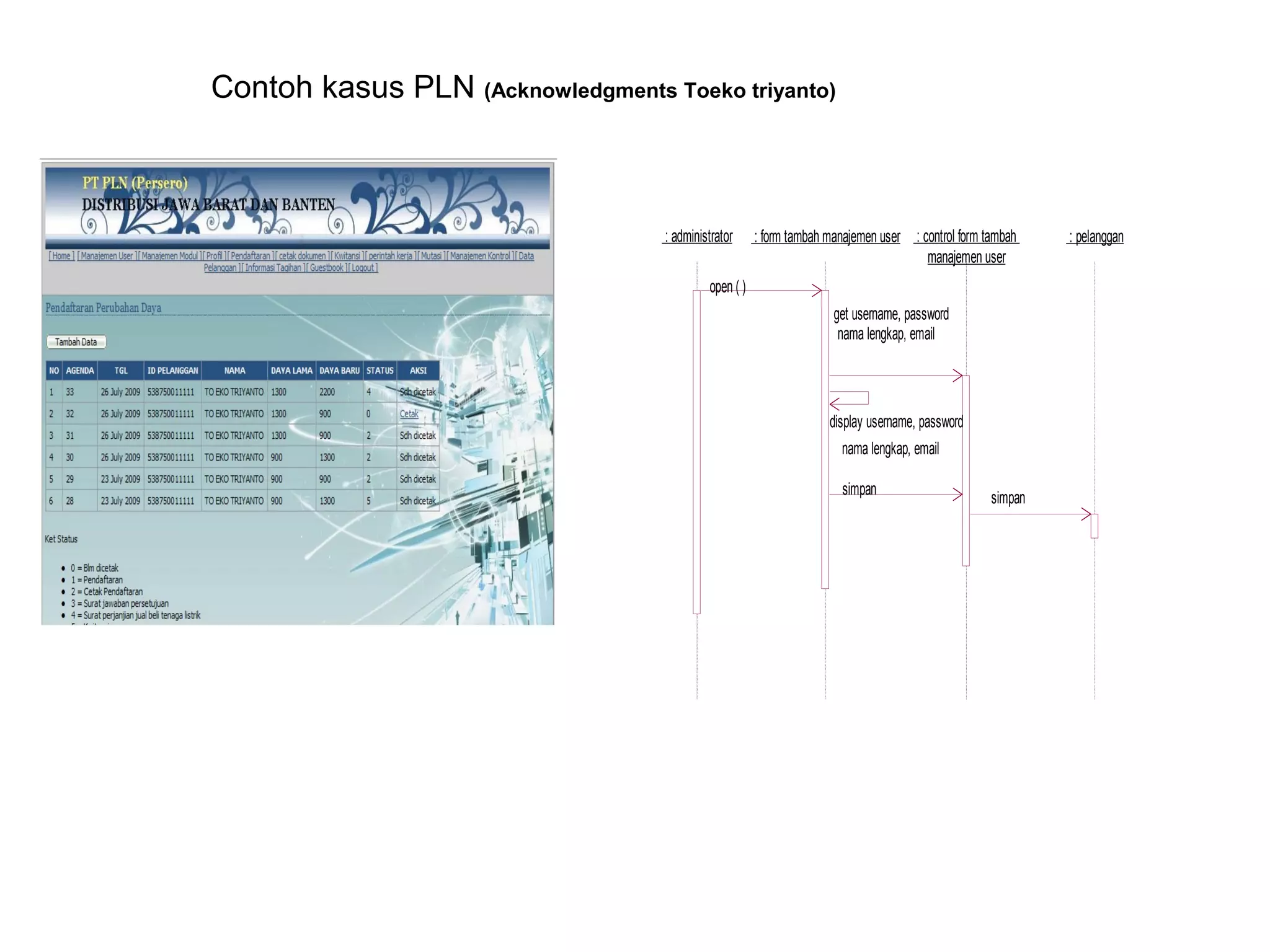

- 13. Contoh kasus PLN(Acknowledgments Toeko triyanto) : administrator : form tambah manajemen user : control form tambah manajemen user : pelanggan open ( ) get username, password nama lengkap, email display username, password nama lengkap, email simpan simpan

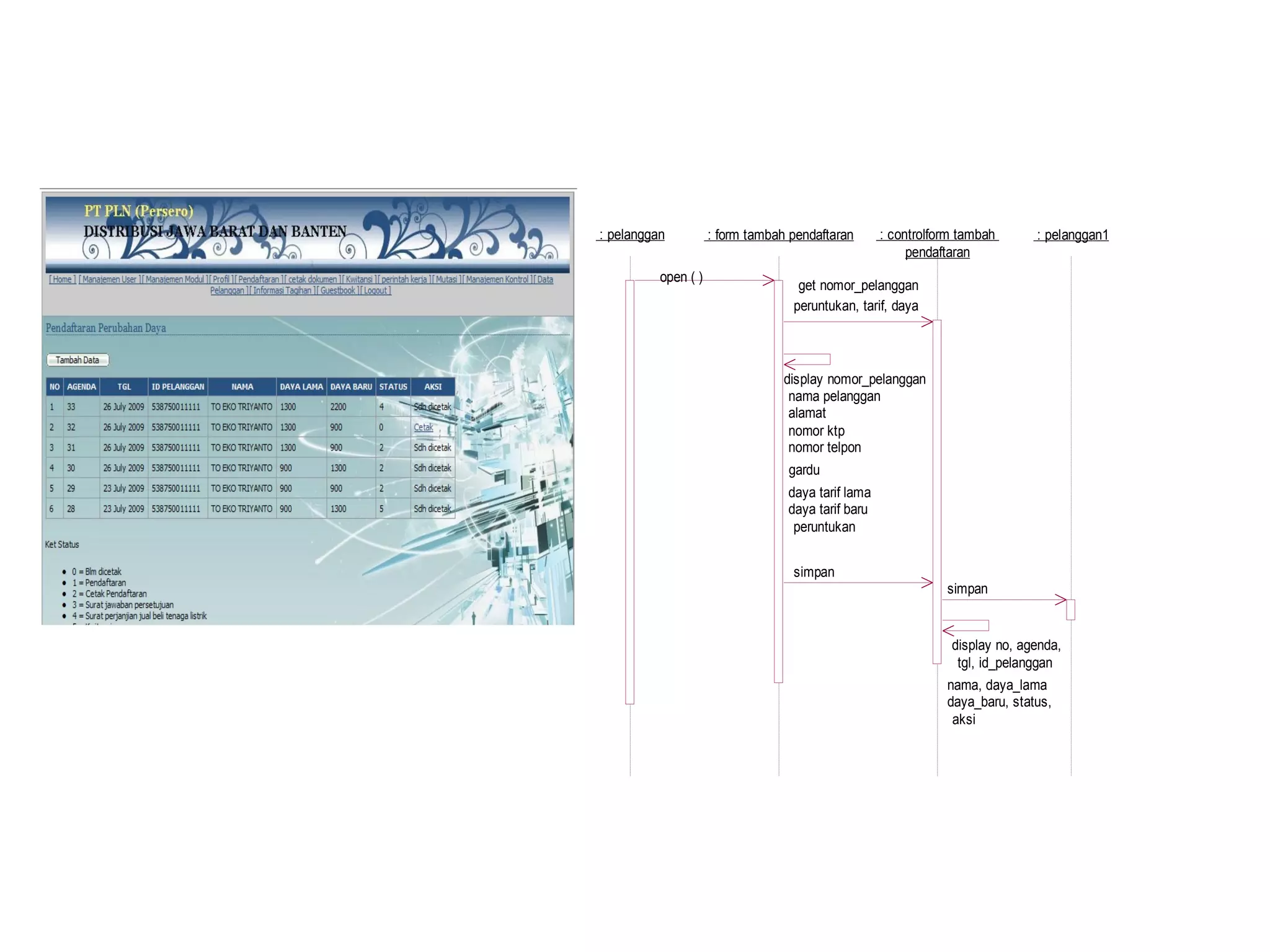

- 14. : pelanggan :form tambah pendaftaran : controlform tambah pendaftaran : pelanggan1 open ( ) get nomor_pelanggan peruntukan, tarif, daya display nomor_pelanggan nama pelanggan alamat nomor ktp nomor telpon gardu daya tarif lama daya tarif baru peruntukan simpan simpan display no, agenda, tgl, id_pelanggan nama, daya_lama daya_baru, status, aksi
