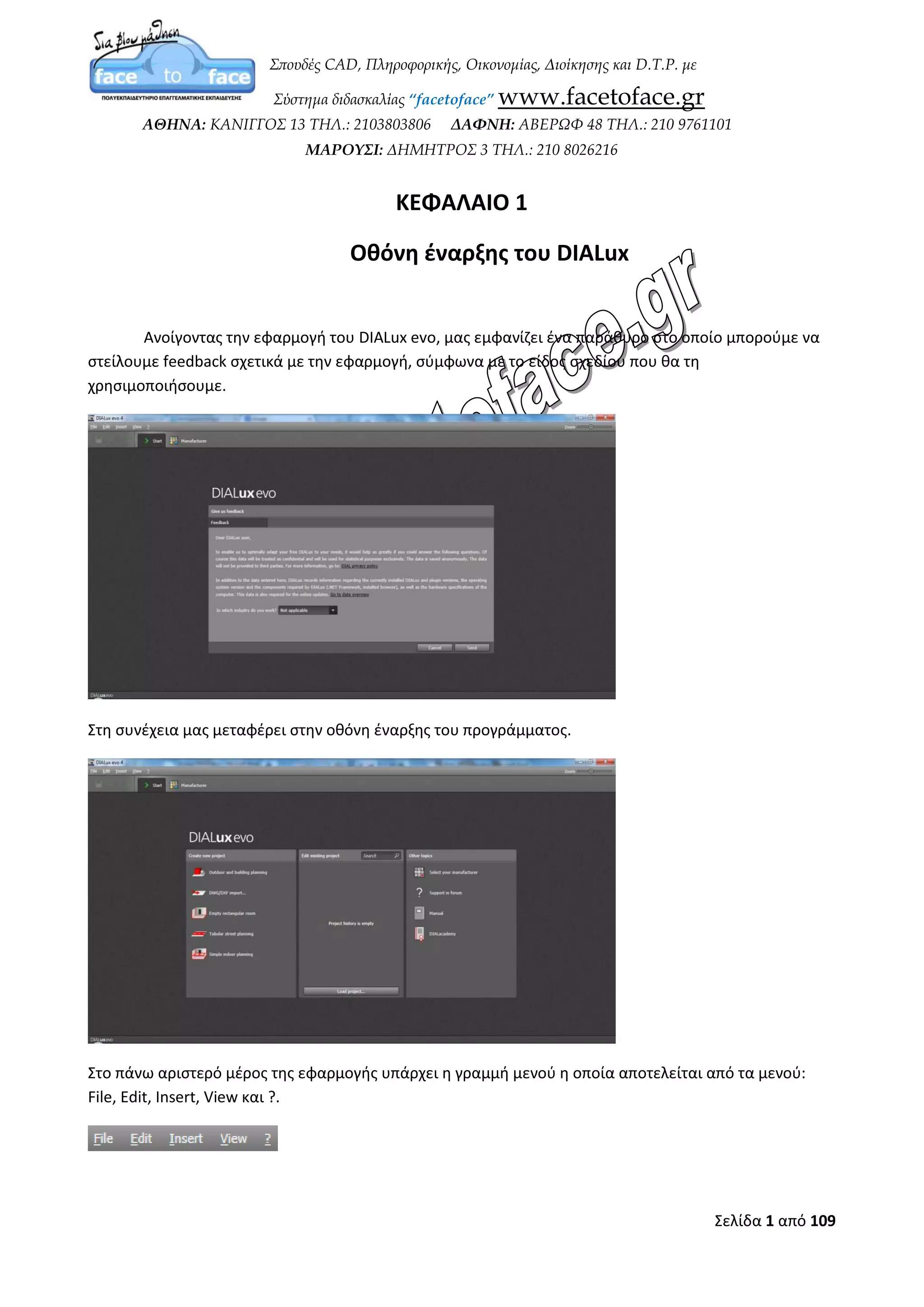

ΚΕΦΑΛΑΙΟ 1
Οθόνη έναρξης του DIALux
Ανοίγοντας την εφαρμογή του DIALux evo, μας εμφανίζει ένα παράθυρο στο οποίο
μπορούμε να στείλουμε feedback σχετικά με την εφαρμογή, σύμφωνα με το είδος σχεδίου που
θα τη χρησιμοποιήσουμε.
Στη συνέχεια μας μεταφέρει στην οθόνη έναρξης του προγράμματος.
Στο πάνω αριστερό μέρος της εφαρμογής υπάρχει η γραμμή μενού η οποία αποτελείται από τα
μενού: File, Edit, Insert, View και ?.
3. Σελίδα 3 από 12
Στο κέντρο της οθόνης μας παρατηρούμε ότι το παράθυρο χωρίζεται σε 3 τμήματα.
Create new project (Δημιουργία ενός νέου project)
Edit existing project (Επεξεργασία ενός νέου project)
Other topics(Άλλα θέματα)
4. Σελίδα 4 από 12

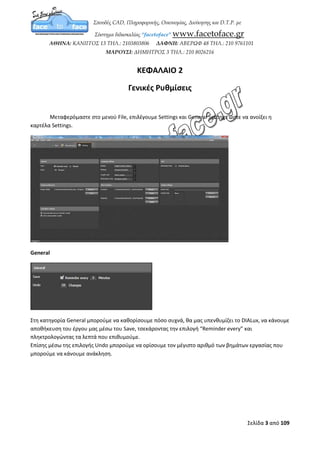

ΚΕΦΑΛΑΙΟ 2
Γενικές Ρυθμίσεις
Μεταφερόμαστε στο μενού File, επιλέγουμε Settings και General Settings ώστε να ανοίξει
η καρτέλα Settings.
General
Στη κατηγορία General μπορούμε να καθορίσουμε πόσο συχνά, θα μας υπενθυμίζει το DIALux,
να κάνουμε αποθήκευση του έργου μας μέσω του Save, τσεκάροντας την επιλογή “Reminder
every” και πληκτρολογώντας τα λεπτά που επιθυμούμε.
Επίσης μέσω της επιλογής Undo μπορούμε να ορίσουμε τον μέγιστο αριθμό των βημάτων
εργασίας που μπορούμε να κάνουμε ανάκληση.
5. Σελίδα 5 από 12

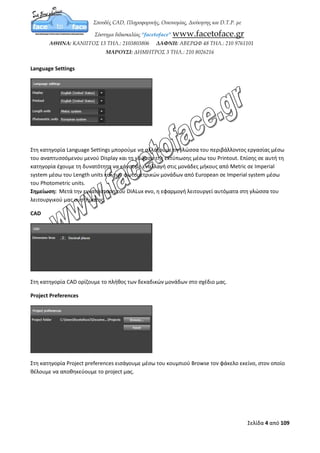

Language Settings
Στη κατηγορία Language Settings μπορούμε να αλλάξουμε τη γλώσσα του περιβάλλοντος
εργασίας μέσω του αναπτυσσόμενου μενού Display και τη γλώσσα της εκτύπωσης μέσω του
Printout. Επίσης σε αυτή τη κατηγορία έχουμε τη δυνατότητα να κάνουμε εναλλαγή στις
μονάδες μήκους από Metric σε Imperial system μέσω του Length units και των φωτομετρικών
μονάδων από European σε Imperial system μέσω του Photometric units.
Σημείωση: Μετά την εγκατάσταση του DIALux evo, η εφαρμογή λειτουργεί αυτόματα στη
γλώσσα του λειτουργικού μας συστήματος.
CAD
Στη κατηγορία CAD ορίζουμε το πλήθος των δεκαδικών μονάδων στο σχέδιο μας.
Project Preferences
Στη κατηγορία Project preferences εισάγουμε μέσω του κουμπιού Browse τον φάκελο εκείνο,
στον οποίο θέλουμε να αποθηκεύουμε το project μας.
6. Σελίδα 6 από 12
More Locations
Στη κατηγορία More locations μας δίνεται η επιλογή αποθήκευσης επίπλων (Furniture) και
υλικών (Materials) στον σκληρό μας δίσκο. Μέσω του κουμπιού Browse μπορούμε να ορίσουμε
την αντίστοιχη τοποθεσία αποθήκευσης.
Output Settings
Στη κατηγορία Output settings μπορούμε να εισάγουμε ένα κείμενο υποσημείωσης μέσω του
Footer text και ένα προσωπικό λογότυπο στην κεφαλίδα μέσω του Header logo ώστε να
εμφανίζονται στην εκτύπωση.
Calculation Settings
Στη κατηγορία Calculation settings τσεκάροντας τις επιλογές η εφαρμογή θα διαγράφει
αυτόματα τα παρωχημένα αποτελέσματα και θα εμφανίζει τα ενδιάμεσα αποτελέσματα.
7. Σελίδα 7 από 12

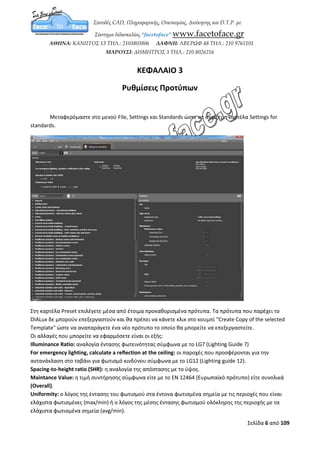

ΚΕΦΑΛΑΙΟ 3
Ρυθμίσεις Προτύπων
Μεταφερόμαστε στο μενού File, Settings και Standards ώστε να ανοίξει η καρτέλα
Settings for standards.
Στη καρτέλα Preset επιλέγετε μέσα από έτοιμα προκαθορισμένα πρότυπα. Τα πρότυπα που
παρέχει το DIALux δε μπορούν επεξεργαστούν και θα πρέπει να κάνετε κλικ στο κουμπί "Create
Copy of the selected Template" ώστε να αναπαράγετε ένα νέο πρότυπο το οποίο θα μπορείτε να
επεξεργαστείτε.
Οι αλλαγές που μπορείτε να εφαρμόσετε είναι οι εξής:
Illuminance Ratio: αναλογία έντασης φωτεινότητας σύμφωνα με το LG7 (Lighting Guide 7)
For emergency lighting, calculate a reflection at the ceiling: οι παροχές που προσφέρονται για
την αντανάκλαση στο ταβάνι για φωτισμό κινδύνου σύμφωνα με το LG12 (Lighting guide 12).
Spacing-to-height ratio (SHR): η αναλογία της απόστασης με το ύψος.
Maintance Value: η τιμή συντήρησης σύμφωνα είτε με το EN 12464 (Ευρωπαϊκό πρότυπο) είτε
8. Σελίδα 8 από 12
συνολικά (Overall).
Uniformity: ο λόγος της έντασης του φωτισμού στα έντονα φωτισμένα σημεία με τις περιοχές
που είναι ελάχιστα φωτισμένες (max/min) ή ο λόγος της μέσης έντασης φωτισμού ολόκληρης
της περιοχής με τα ελάχιστα φωτισμένα σημεία (avg/min).

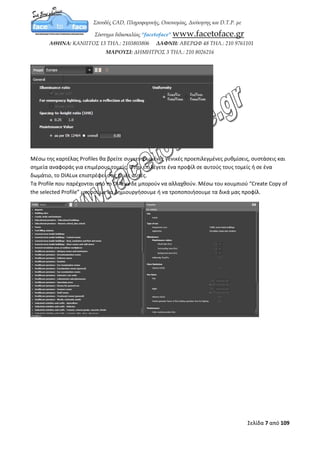

Μέσω της καρτέλας Profiles θα βρείτε συγκεντρωμένες γενικές προεπιλεγμένες ρυθμίσεις,
συστάσεις και σημεία αναφοράς για επιμέρους τομείς. Όταν επιλέγετε ένα προφίλ σε αυτούς
τους τομείς ή σε ένα δωμάτιο, το DIALux επιστρέφει στις τιμές αυτές.
Τα Profile που παρέχονται από το DIALux δε μπορούν να αλλαχθούν. Μέσω του κουμπιού
“Create Copy of the selected Profile” μπορούμε να δημιουργήσουμε ή να τροποποιήσουμε τα
δικά μας προφίλ.
9. Σελίδα 9 από 12

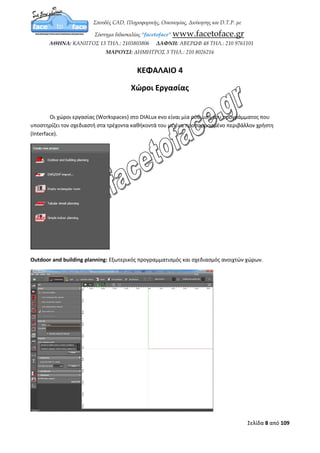

ΚΕΦΑΛΑΙΟ 4
Χώροι Εργασίας
Οι χώροι εργασίας (Workspaces) στο DIALux evo είναι μία ρύθμιση του προγράμματος
που υποστηρίζει τον σχεδιαστή στα τρέχοντα καθήκοντά του με ένα προσαρμοσμένο
περιβάλλον χρήστη (Interface).
Outdoor and building planning: Εξωτερικός προγραμματισμός και σχεδιασμός ανοιχτών
χώρων.
10. Σελίδα 10 από 12

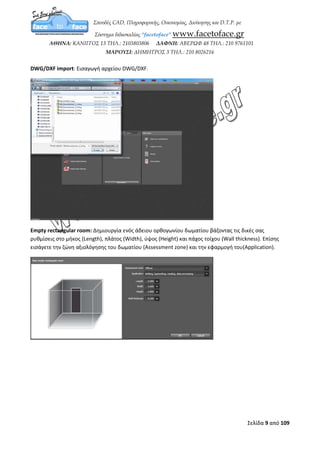

DWG/DXF import: Εισαγωγή αρχείου DWG/DXF.

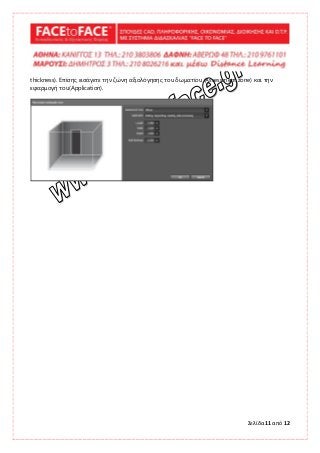

Empty rectangular room: Δημιουργία ενός άδειου ορθογωνίου δωματίου βάζοντας τις δικές
σας ρυθμίσεις στο μήκος (Length), πλάτος (Width), ύψος (Height) και πάχος τοίχου (Wall
11. Σελίδα 11 από 12
thickness). Επίσης εισάγετε την ζώνη αξιολόγησης του δωματίου (Assessment zone) και την
εφαρμογή του(Application).
12. Σελίδα 12 από 12

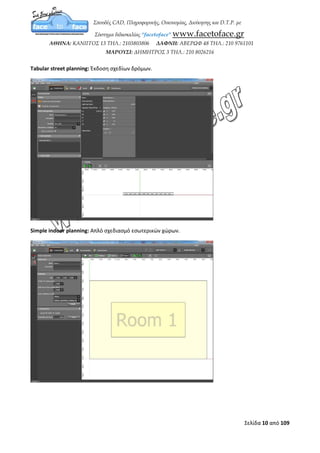

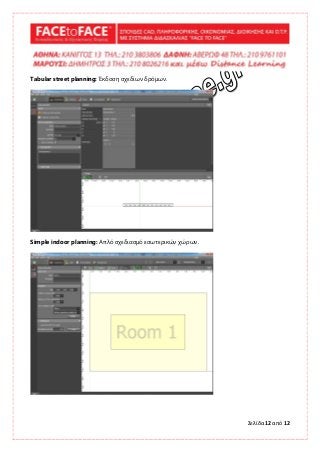

Tabular street planning: Έκδοση σχεδίων δρόμων.
Simple indoor planning: Απλό σχεδιασμό εσωτερικών χώρων.
