1. Centrul de Coordonare ROMATSA
SAR - Aplicatie software de
planificare si coordonare a
misiunilor de cautare si salvare
Mihai IONITA
TeamNet International – Bucuresti
27-28 Aprilie – Cluj Napoca

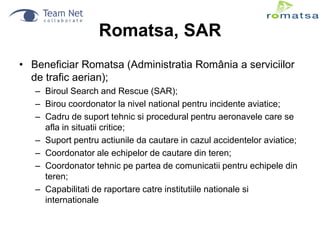

2. Romatsa, SAR
• Beneficiar Romatsa (Administratia România a serviciilor
de trafic aerian);
– Biroul Search and Rescue (SAR);
– Birou coordonator la nivel national pentru incidente aviatice;
– Cadru de suport tehnic si procedural pentru aeronavele care se
afla in situatii critice;
– Suport pentru actiunile da cautare in cazul accidentelor aviatice;
– Coordonator ale echipelor de cautare din teren;
– Coordonator tehnic pe partea de comunicatii pentru echipele din
teren;
– Capabilitati de raportare catre institutiile nationale si
internationale

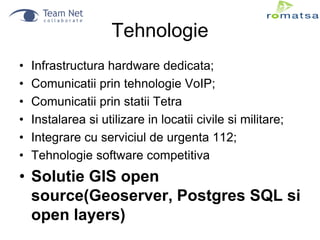

3. Tehnologie
•
•
•
•
•
•
Infrastructura hardware dedicata;
Comunicatii prin tehnologie VoIP;
Comunicatii prin statii Tetra
Instalarea si utilizare in locatii civile si militare;
Integrare cu serviciul de urgenta 112;
Tehnologie software competitiva
• Solutie GIS open
source(Geoserver, Postgres SQL si
open layers)

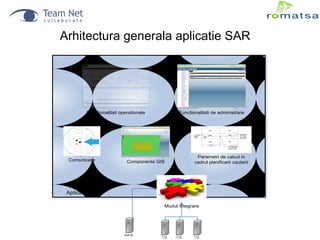

4. Arhitectura generala aplicatie SAR
Functionalitati operationale
Comunicare
Functionalitati de administrare
Parametri de calcul in
cadrul planificarii cautarii
Componenta GIS
Aplicatia SAR
Modul Integrare
AVLS
112
112
112

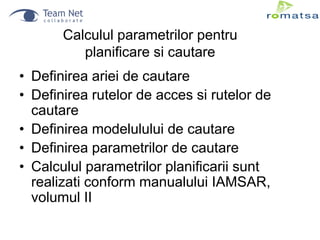

5. Calculul parametrilor pentru
planificare si cautare
• Definirea ariei de cautare
• Definirea rutelor de acces si rutelor de
cautare
• Definirea modelulului de cautare
• Definirea parametrilor de cautare
• Calculul parametrilor planificarii sunt
realizati conform manualului IAMSAR,
volumul II

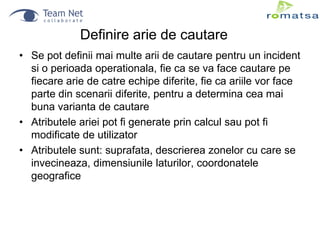

6. Definire arie de cautare
• Se pot definii mai multe arii de cautare pentru un incident
si o perioada operationala, fie ca se va face cautare pe
fiecare arie de catre echipe diferite, fie ca ariile vor face
parte din scenarii diferite, pentru a determina cea mai
buna varianta de cautare
• Atributele ariei pot fi generate prin calcul sau pot fi
modificate de utilizator
• Atributele sunt: suprafata, descrierea zonelor cu care se
invecineaza, dimensiunile laturilor, coordonatele
geografice

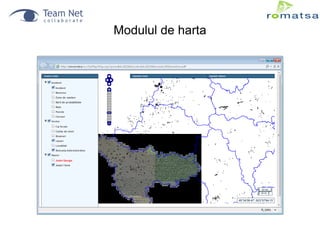

7. Modulul de harta

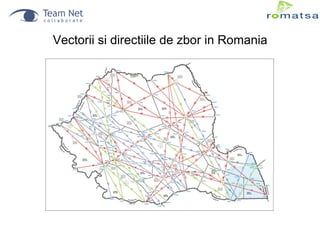

8. Vectorii si directiile de zbor in Romania

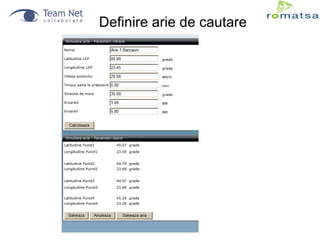

9. Definire arie de cautare

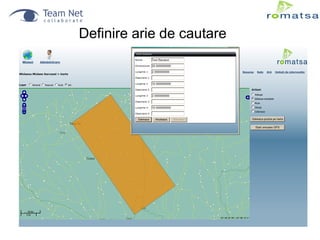

10. Definire arie de cautare

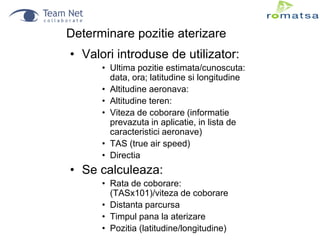

11. Determinare pozitie aterizare
• Valori introduse de utilizator:
• Ultima pozitie estimata/cunoscuta:
data, ora; latitudine si longitudine
• Altitudine aeronava:
• Altitudine teren:
• Viteza de coborare (informatie
prevazuta in aplicatie, in lista de
caracteristici aeronave)
• TAS (true air speed)
• Directia
• Se calculeaza:
• Rata de coborare:
(TASx101)/viteza de coborare
• Distanta parcursa
• Timpul pana la aterizare
• Pozitia (latitudine/longitudine)

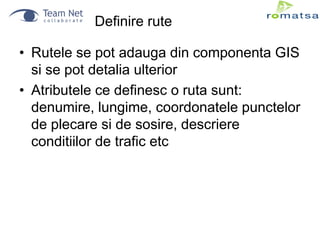

12. Definire rute
• Rutele se pot adauga din componenta GIS
si se pot detalia ulterior
• Atributele ce definesc o ruta sunt:
denumire, lungime, coordonatele punctelor
de plecare si de sosire, descriere
conditiilor de trafic etc

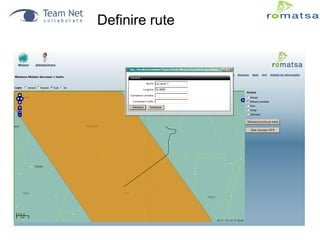

13. Definire rute

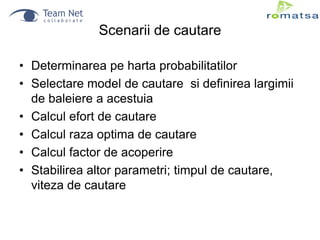

14. Scenarii de cautare
• Determinarea pe harta probabilitatilor
• Selectare model de cautare si definirea largimii
de baleiere a acestuia
• Calcul efort de cautare
• Calcul raza optima de cautare
• Calcul factor de acoperire
• Stabilirea altor parametri; timpul de cautare,
viteza de cautare

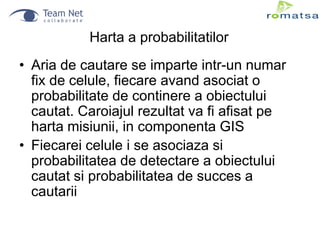

15. Harta a probabilitatilor
• Aria de cautare se imparte intr-un numar
fix de celule, fiecare avand asociat o
probabilitate de continere a obiectului
cautat. Caroiajul rezultat va fi afisat pe
harta misiunii, in componenta GIS
• Fiecarei celule i se asociaza si
probabilitatea de detectare a obiectului
cautat si probabilitatea de succes a
cautarii

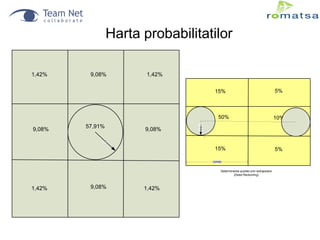

16. Harta probabilitatilor
1,42%
9,08%
1,42%
15%
50%
57,91%
9,08%
10%
10NM
9,08%
5%
E
15%
60NM
Determinarea pozitiei prin extrapolare
(Dead Reckoning)
1,42%
9,08%
1,42%
5%

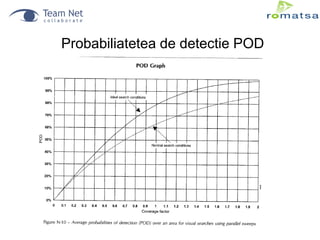

17. Probabiliatetea de detectie POD

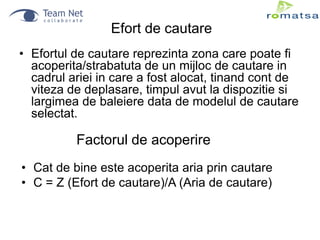

18. Efort de cautare
• Efortul de cautare reprezinta zona care poate fi
acoperita/strabatuta de un mijloc de cautare in
cadrul ariei in care a fost alocat, tinand cont de
viteza de deplasare, timpul avut la dispozitie si
largimea de baleiere data de modelul de cautare
selectat.
Factorul de acoperire
• Cat de bine este acoperita aria prin cautare
• C = Z (Efort de cautare)/A (Aria de cautare)

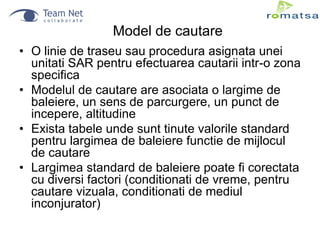

19. Model de cautare
• O linie de traseu sau procedura asignata unei
unitati SAR pentru efectuarea cautarii intr-o zona
specifica
• Modelul de cautare are asociata o largime de
baleiere, un sens de parcurgere, un punct de
incepere, altitudine
• Exista tabele unde sunt tinute valorile standard
pentru largimea de baleiere functie de mijlocul
de cautare
• Largimea standard de baleiere poate fi corectata
cu diversi factori (conditionati de vreme, pentru
cautare vizuala, conditionati de mediul
inconjurator)

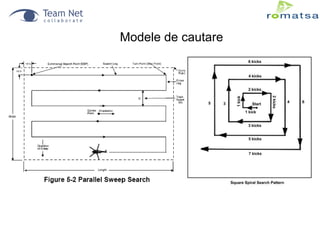

20. Modele de cautare

21. Multumesc!!!
