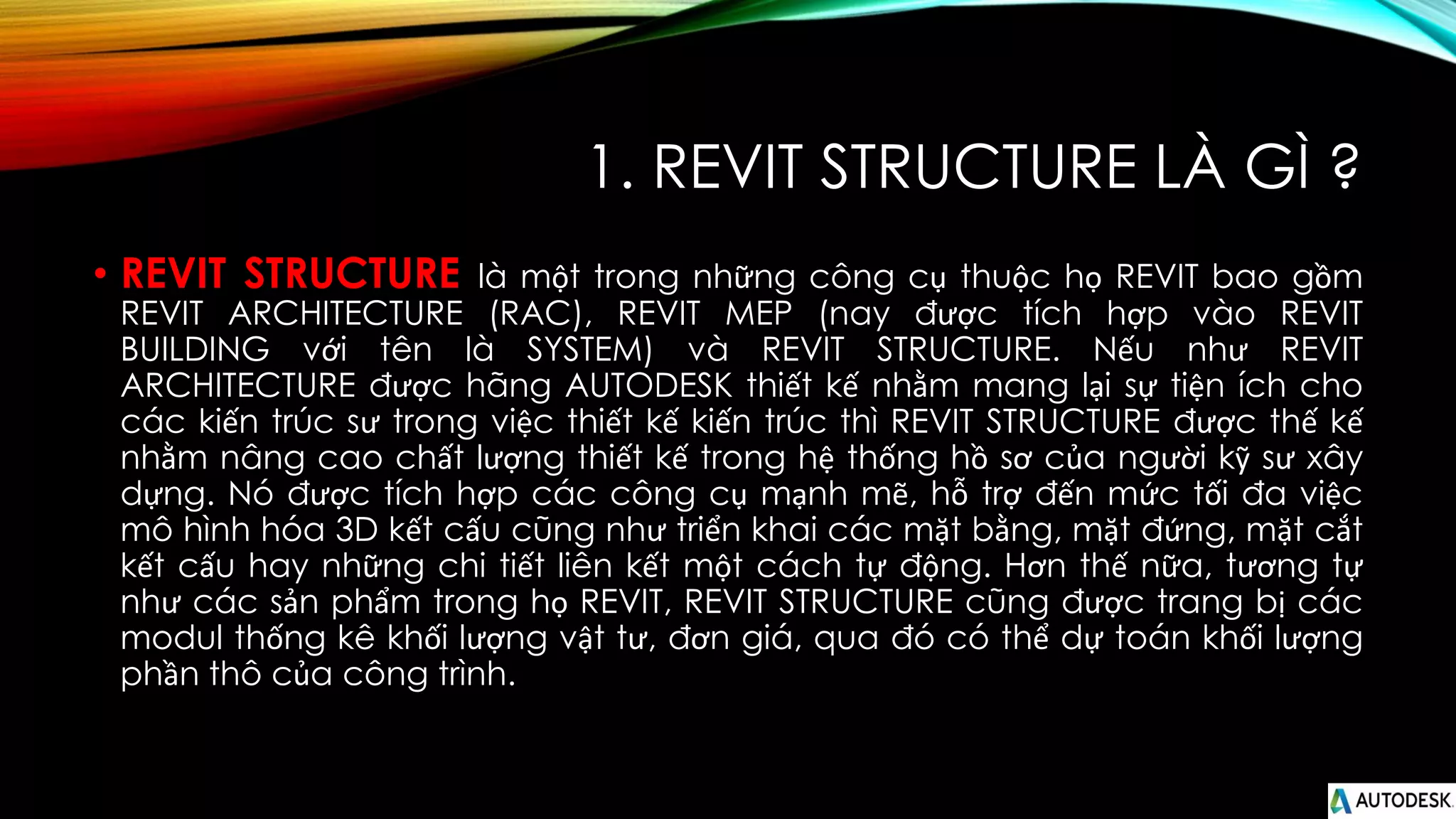

2. 1. REVIT STRUCTURE LÀ GÌ ?
• REVIT STRUCTURE là một trong những công cụ thuộc họ REVIT bao gồm
REVIT ARCHITECTURE (RAC), REVIT MEP (nay được tích hợp vào REVIT
BUILDING với tên là SYSTEM) và REVIT STRUCTURE. Nếu như REVIT
ARCHITECTURE được hãng AUTODESK thiết kế nhằm mang lại sự tiện ích cho
các kiến trúc sư trong việc thiết kế kiến trúc thì REVIT STRUCTURE được thế kế
nhằm nâng cao chất lượng thiết kế trong hệ thống hồ sơ của người kỹ sư xây
dựng. Nó được tích hợp các công cụ mạnh mẽ, hỗ trợ đến mức tối đa việc
mô hình hóa 3D kết cấu cũng như triển khai các mặt bằng, mặt đứng, mặt cắt
kết cấu hay những chi tiết liên kết một cách tự động. Hơn thế nữa, tương tự
như các sản phẩm trong họ REVIT, REVIT STRUCTURE cũng được trang bị các
modul thống kê khối lượng vật tư, đơn giá, qua đó có thể dự toán khối lượng
phần thô của công trình.

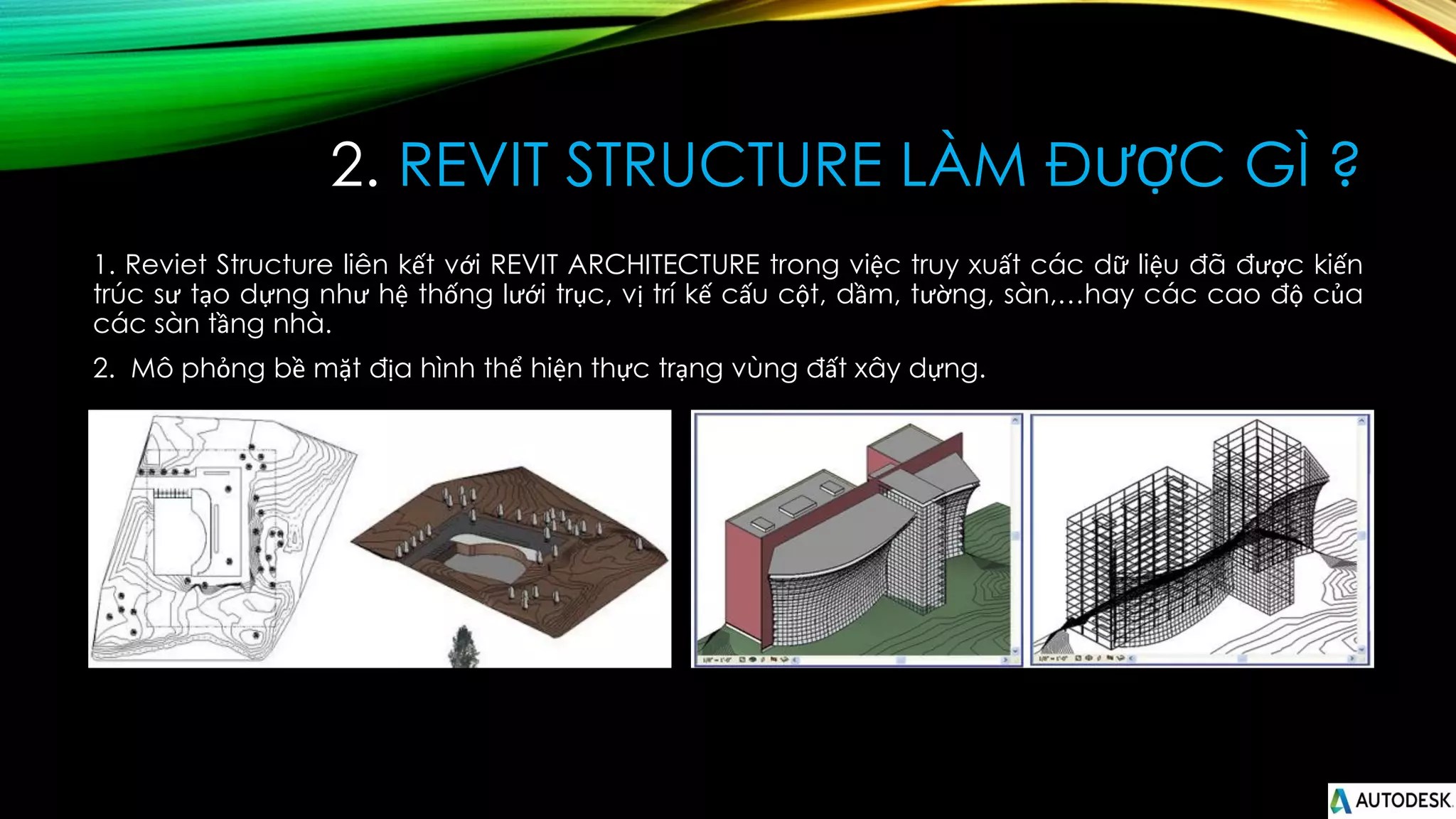

4. 2. REVIT STRUCTURE LÀM ĐƯỢC GÌ ?
1. Reviet Structure liên kết với REVIT ARCHITECTURE trong việc truy xuất các dữ liệu đã được kiến
trúc sư tạo dựng như hệ thống lưới trục, vị trí kế cấu cột, dầm, tường, sàn,…hay các cao độ của
các sàn tầng nhà.
2. Mô phỏng bề mặt địa hình thể hiện thực trạng vùng đất xây dựng.

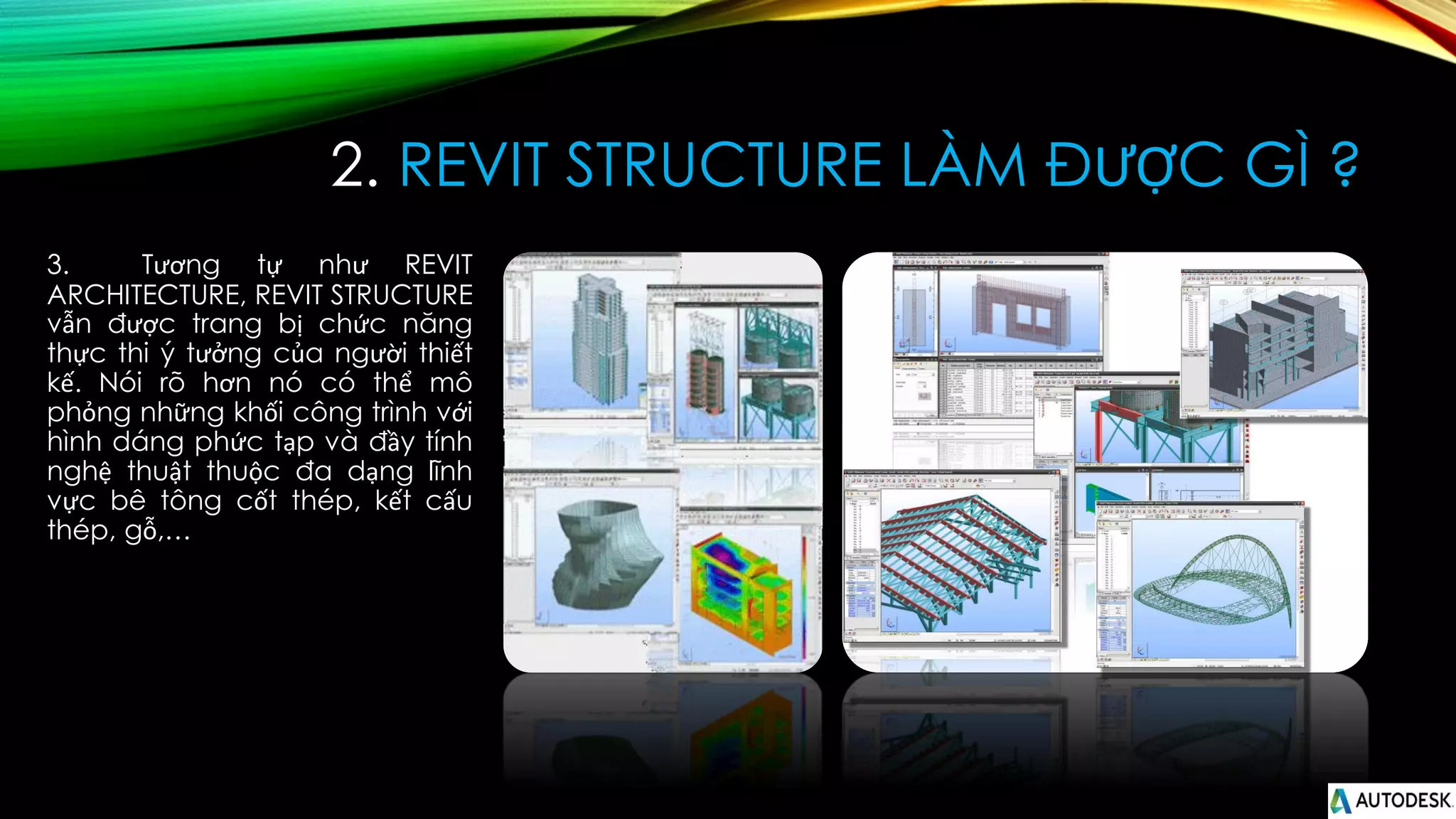

5. 2. REVIT STRUCTURE LÀM ĐƯỢC GÌ ?
3. Tương tự như REVIT
ARCHITECTURE, REVIT STRUCTURE
vẫn được trang bị chức năng
thực thi ý tưởng của người thiết
kế. Nói rõ hơn nó có thể mô
phỏng những khối công trình với
hình dáng phức tạp và đầy tính
nghệ thuật thuộc đa dạng lĩnh
vực bê tông cốt thép, kết cấu
thép, gỗ,…

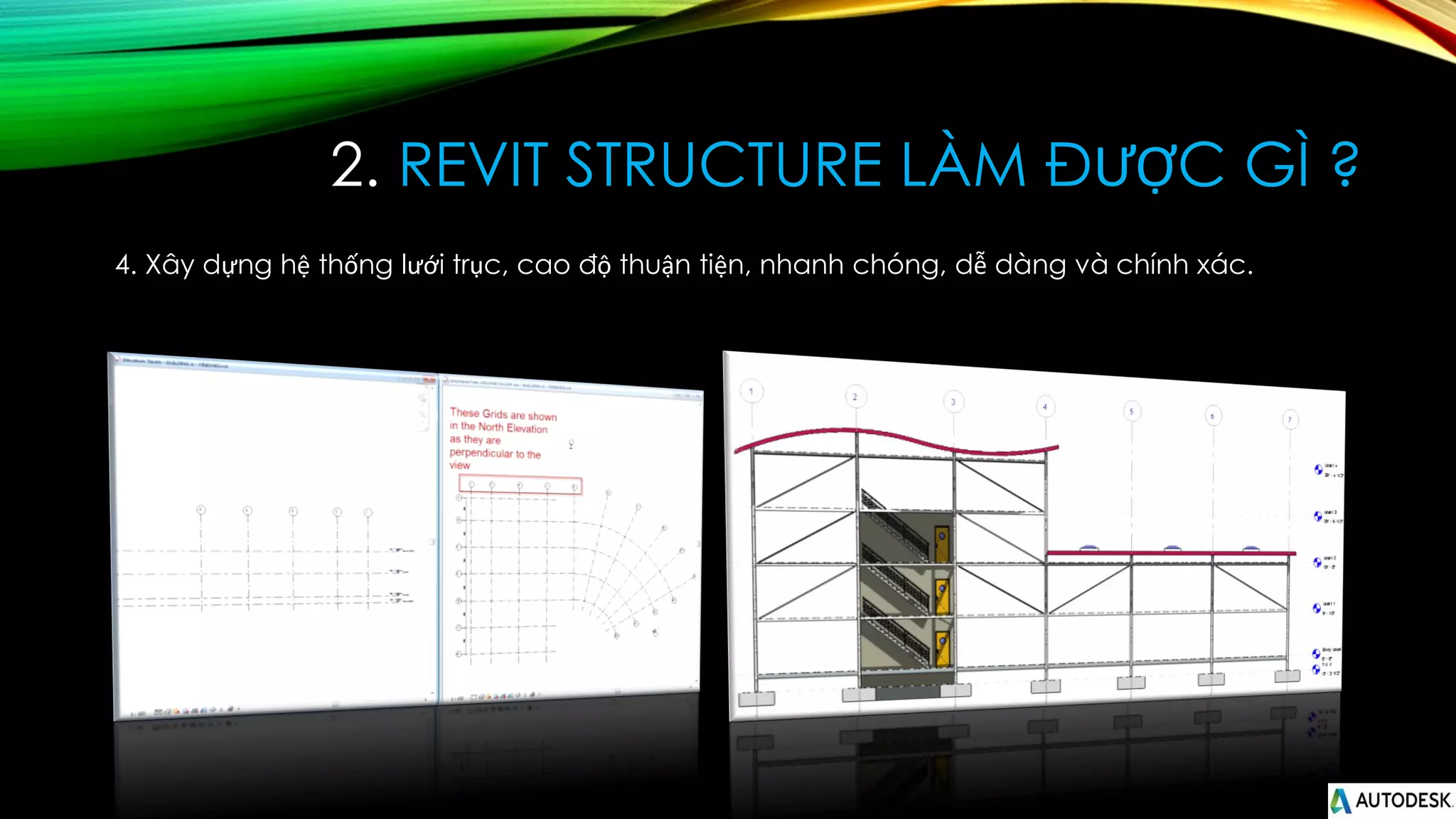

6. 2. REVIT STRUCTURE LÀM ĐƯỢC GÌ ?
4. Xây dựng hệ thống lưới trục, cao độ thuận tiện, nhanh chóng, dễ dàng và chính xác.
7. 2. REVIT STRUCTURE LÀM ĐƯỢC GÌ ?
• 5. Rất cơ động trong việc tạo dựng các loại kết cấu khác nhau.

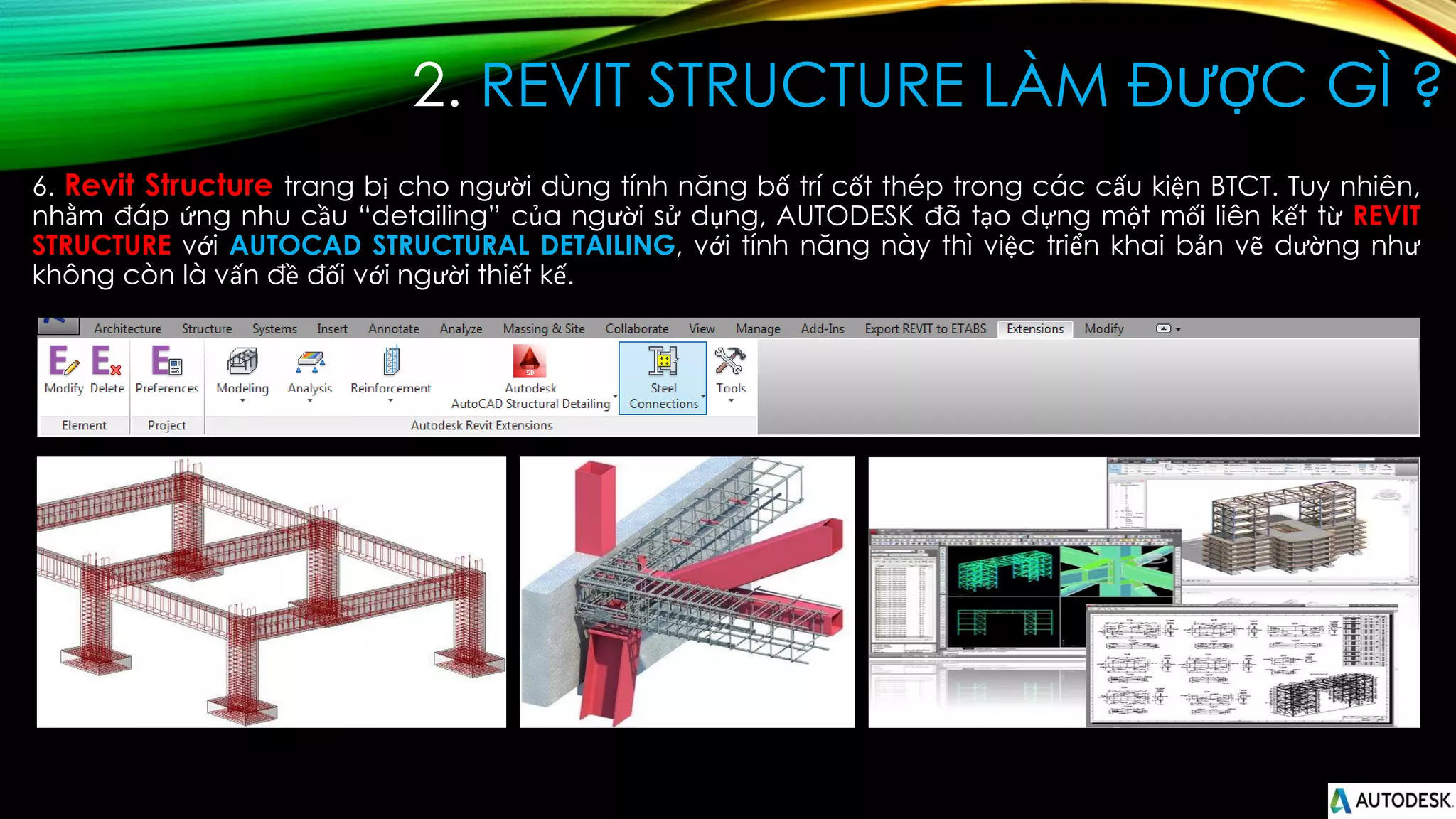

8. 2. REVIT STRUCTURE LÀM ĐƯỢC GÌ ?
6. Revit Structure trang bị cho người dùng tính năng bố trí cốt thép trong các cấu kiện BTCT. Tuy nhiên,
nhằm đáp ứng nhu cầu “detailing” của người sử dụng, AUTODESK đã tạo dựng một mối liên kết từ REVIT
STRUCTURE với AUTOCAD STRUCTURAL DETAILING, với tính năng này thì việc triển khai bản vẽ dường như
không còn là vấn đề đối với người thiết kế.

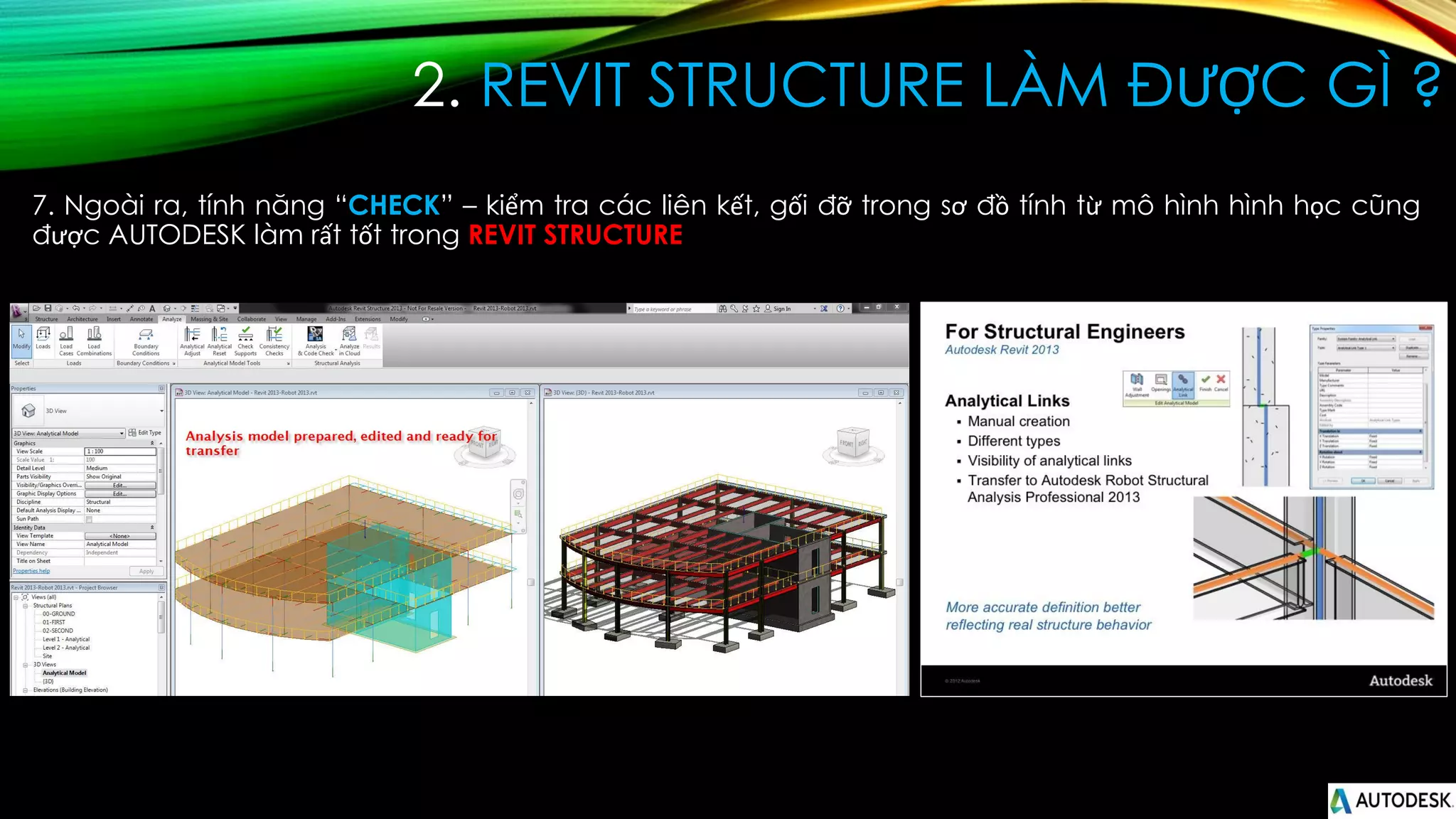

9. 2. REVIT STRUCTURE LÀM ĐƯỢC GÌ ?
7. Ngoài ra, tính năng “CHECK” – kiểm tra các liên kết, gối đỡ trong sơ đồ tính từ mô hình hình học cũng
được AUTODESK làm rất tốt trong REVIT STRUCTURE

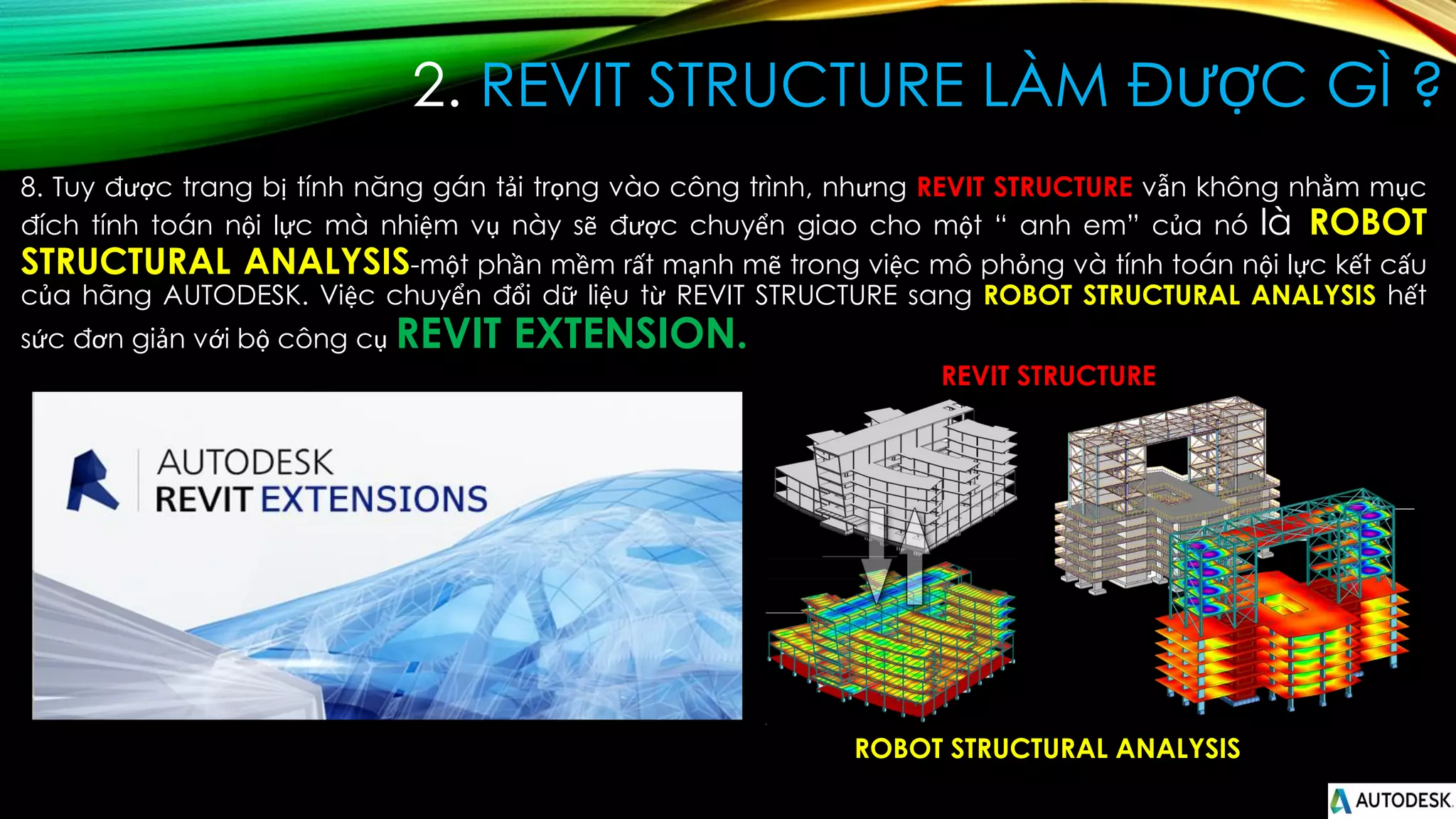

10. 2. REVIT STRUCTURE LÀM ĐƯỢC GÌ ?
8. Tuy được trang bị tính năng gán tải trọng vào công trình, nhưng REVIT STRUCTURE vẫn không nhằm mục
đích tính toán nội lực mà nhiệm vụ này sẽ được chuyển giao cho một “ anh em” của nó là ROBOT
STRUCTURAL ANALYSIS-một phần mềm rất mạnh mẽ trong việc mô phỏng và tính toán nội lực kết cấu
của hãng AUTODESK. Việc chuyển đổi dữ liệu từ REVIT STRUCTURE sang ROBOT STRUCTURAL ANALYSIS hết
sức đơn giản với bộ công cụ REVIT EXTENSION.
ROBOT STRUCTURAL ANALYSIS
REVIT STRUCTURE
11. 2. REVIT STRUCTURE LÀM ĐƯỢC GÌ ?
9. Bên cạnh đó, REVIT STRUCTURE vẫn có thể trao đổi dữ liệu tốt với các phần mềm mô phỏng và phân tích
kết cấu rất mạnh hiện nay như là ETABS ,SAP 2000, StaddPro, Strap,…qua việc cài đặt các Add-Ins

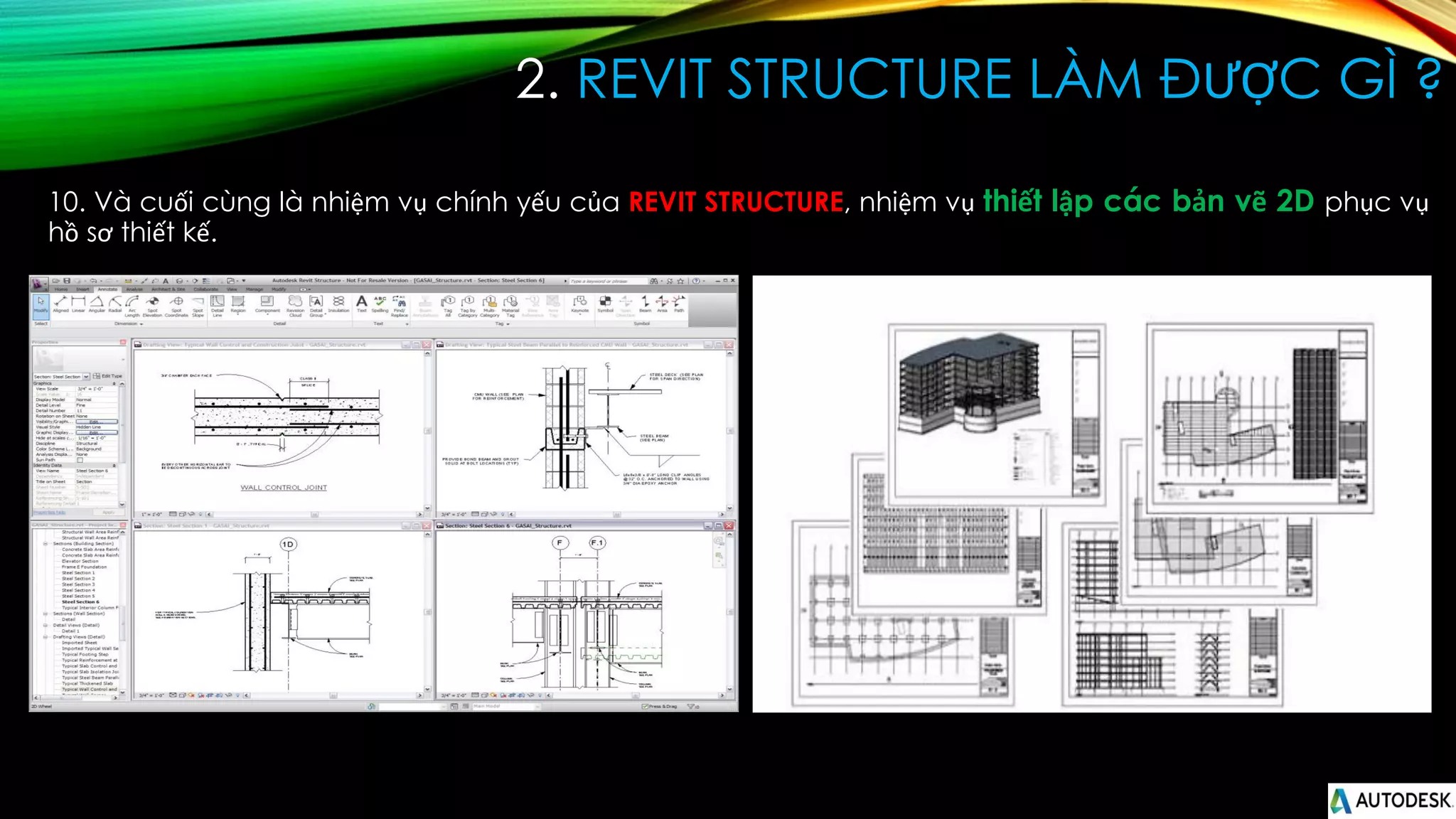

12. 2. REVIT STRUCTURE LÀM ĐƯỢC GÌ ?
10. Và cuối cùng là nhiệm vụ chính yếu của REVIT STRUCTURE, nhiệm vụ thiết lập các bản vẽ 2D phục vụ
hồ sơ thiết kế.
