Retrocomputing: il restauro dell'hardware, e non solo.

Retrocomputing: il restauro
dell'hardware, e non solo

A cura di Asbesto

Freaknet Computer Museum

Poetry Hacklab
Freaknet Medialab
Dyne.Org

asbesto@freaknet.org

Italian Hacker Meeting 2009, Rho (MI)


Chi siamo?

Siamo quelli che siamo!

Vorremmo che la nostra idea di MUSEO
DELL'INFORMATICA FUNZIONANTE possa
trasformarsi in realta'.

Ma non abbiamo ne' aiuti dalle Amministrazioni
Locali, ne' da chi potrebbe in qualche modo aiutarci.

E cosi' siamo senza sede, con un sito internet, ed
una quantita' immane di hardware conservato, che
meriterebbe restauro, esposizione e fruizione...

Chi eravamo

Poetry Hacklab,
circa 2003

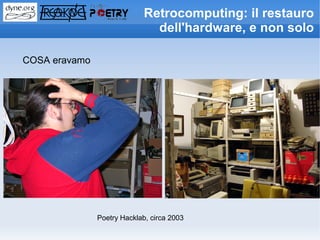

COSA eravamo

Poetry Hacklab, circa 2003

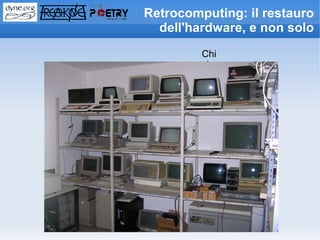

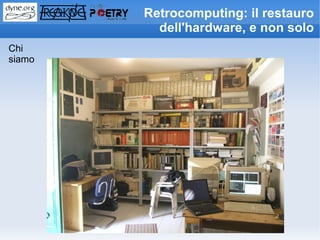

Chi
siamo

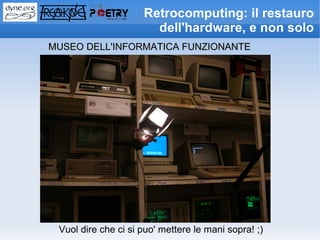

MUSEO DELL'INFORMATICA FUNZIONANTE

Vuol dire che ci si puo' mettere le mani sopra! ;)


Abbiamo messo ONLINE alcune delle
nostre macchine storiche, che sono
raggiungibili via Telnet. Trovate l'elenco
sul nostro sito internet:

http://museo.freaknet.org

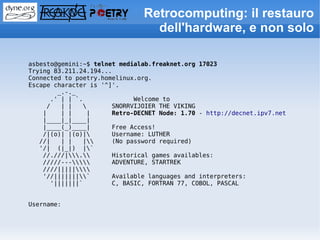

asbesto@gemini:~$ telnet medialab.freaknet.org 17023
Trying 83.211.24.194...
Connected to poetry.homelinux.org.
Escape character is '^]'.
_.-._
.' | | `. Welcome to
/ | | SNORRVIJOIER THE VIKING
| | | | Retro-DECNET Node: 1.70 - http://decnet.ipv7.net
|____|_|____|
|____(_)____| Free Access!
/|(o)| |(o)| Username: LUTHER
//| | | | (No password required)
'/| (|_|) |`
//.///|. Historical games availables:
/////--- ADVENTURE, STARTREK
////|||||
'//|||||||` Available languages and interpreters:
'|||||||` C, BASIC, FORTRAN 77, COBOL, PASCAL

Username:

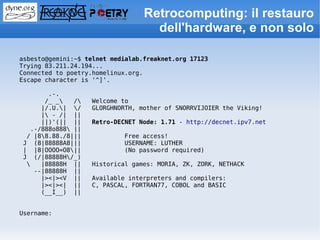

asbesto@gemini:~$ telnet medialab.freaknet.org 17123
Trying 83.211.24.194...
Connected to poetry.homelinux.org.

.-.
/_ _ / Welcome to
|/.U.| / GLORGHNORTH, mother of SNORRVIJOIER the Viking!
| - /| ||
||)'(|| || Retro-DECNET Node: 1.71 - http://decnet.ipv7.net
.-/888o888 ||
/ |88.88./8||| Free access!
J (8|88888A8||| USERNAME: LUTHER
| |8|OOOO=O8|| (No password required)
J (/|88888H/_)
|88888H || Historical games: MORIA, ZK, ZORK, NETHACK
--|88888H ||
|><|><V || Available interpreters and compilers:
|><|><| || C, PASCAL, FORTRAN77, COBOL and BASIC
(__I__) ||

Username:

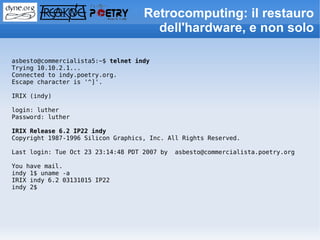

asbesto@commercialista5:~$ telnet indy
Trying 10.10.2.1...
Connected to indy.poetry.org.

IRIX (indy)

login: luther
Password: luther

IRIX Release 6.2 IP22 indy
Copyright 1987-1996 Silicon Graphics, Inc. All Rights Reserved.

Last login: Tue Oct 23 23:14:48 PDT 2007 by asbesto@commercialista.poetry.org

You have mail.
indy 1$ uname -a
IRIX indy 6.2 03131015 IP22
indy 2$

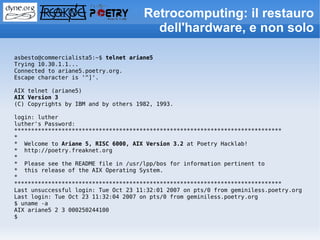

asbesto@commercialista5:~$ telnet ariane5
Trying 10.30.1.1...
Connected to ariane5.poetry.org.

AIX telnet (ariane5)
AIX Version 3
(C) Copyrights by IBM and by others 1982, 1993.

login: luther
luther's Password:
*******************************************************************************
*
* Welcome to Ariane 5, RISC 6000, AIX Version 3.2 at Poetry Hacklab!
* http://poetry.freaknet.org
*
* Please see the README file in /usr/lpp/bos for information pertinent to
* this release of the AIX Operating System.
*
*******************************************************************************
Last unsuccessful login: Tue Oct 23 11:32:01 2007 on pts/0 from geminiless.poetry.org
Last login: Tue Oct 23 11:32:04 2007 on pts/0 from geminiless.poetry.org
$ uname -a
AIX ariane5 2 3 000250244100
$

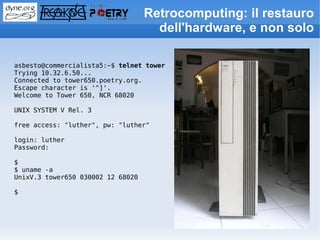

asbesto@commercialista5:~$ telnet tower
Trying 10.32.6.50...
Connected to tower650.poetry.org.
Welcome to Tower 650, NCR 68020

UNIX SYSTEM V Rel. 3

free access: "luther", pw: "luther"

login: luther
Password:

$
$ uname -a
UnixV.3 tower650 030002 12 68020

$

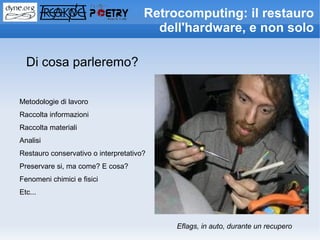

Di cosa parleremo?

Metodologie di lavoro
Raccolta informazioni
Raccolta materiali
Analisi
Restauro conservativo o interpretativo?
Preservare si, ma come? E cosa?

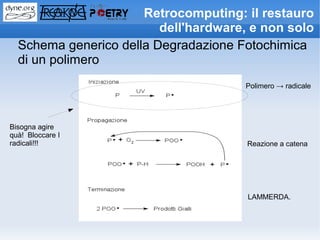

Fenomeni chimici e fisici
Etc...

Eflags, in auto, durante un recupero

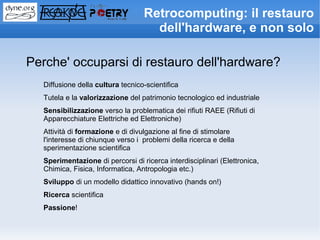

Perche' occuparsi di restauro dell'hardware?
Diffusione della cultura tecnico-scientifica
Tutela e la valorizzazione del patrimonio tecnologico ed industriale
Sensibilizzazione verso la problematica dei rifiuti RAEE (Rifiuti di
Apparecchiature Elettriche ed Elettroniche)
Attività di formazione e di divulgazione al fine di stimolare
l'interesse di chiunque verso i problemi della ricerca e della
sperimentazione scientifica
Sperimentazione di percorsi di ricerca interdisciplinari (Elettronica,
Chimica, Fisica, Informatica, Antropologia etc.)
Sviluppo di un modello didattico innovativo (hands on!)
Ricerca scientifica
Passione!

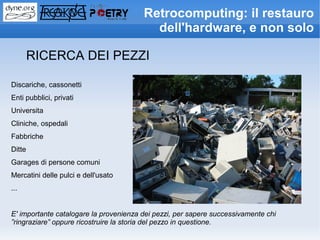

RICERCA DEI PEZZI

Discariche, cassonetti
Enti pubblici, privati
Universita
Cliniche, ospedali
Fabbriche
Ditte
Garages di persone comuni
Mercatini delle pulci e dell'usato
...

E' importante catalogare la provenienza dei pezzi, per sapere successivamente chi
”ringraziare” oppure ricostruire la storia del pezzo in questione.

INIZIA IL RECUPERO. Prime fasi

Primi contatti informali: per loro e' un peso,
dovrebbero pagare per buttare. Noi
prendiamo gratis (Ma attenzione – non
tutto. Siamo un museo, non siamo degli
svuotacantine!)

Richiesta ufficiale, burocrazia: domanda
ufficiale di donazione da parte della Ass.
Culturale e robe del genere

Documentazione necessaria, anche per
noi: elenco materiale, firme, timbri e tutto...

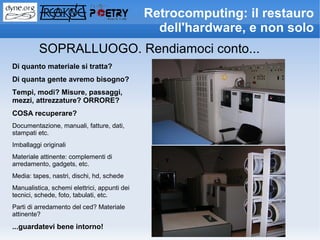

SOPRALLUOGO. Rendiamoci conto...
Di quanto materiale si tratta?
Di quanta gente avremo bisogno?
Tempi, modi? Misure, passaggi,
mezzi, attrezzature? ORRORE?
COSA recuperare?
Documentazione, manuali, fatture, dati,
stampati etc.
Imballaggi originali
Materiale attinente: complementi di
arredamento, gadgets, etc.
Media: tapes, nastri, dischi, hd, schede
Manualistica, schemi elettrici, appunti dei
tecnici, schede, foto, tabulati, etc.
Parti di arredamento del ced? Materiale
attinente?
...guardatevi bene intorno!

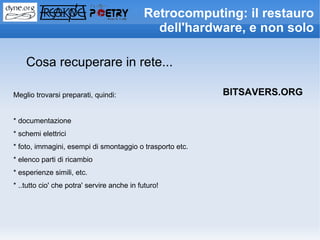

Cosa recuperare in rete...

Meglio trovarsi preparati, quindi: BITSAVERS.ORG

* documentazione
* schemi elettrici
* foto, immagini, esempi di smontaggio o trasporto etc.
* elenco parti di ricambio
* esperienze simili, etc.
* ..tutto cio' che potra' servire anche in futuro!


Programmare il recupero per bene!

Cosa serve?
* Diverse auto
* Furgone
* Camion con gru

Quanta gente vi serve?
Per quanti giorni?

Ci sono persone esperte di cablaggi sul campo?
E' il caso di invitare esperti per dare una mano e fare le cose per bene?

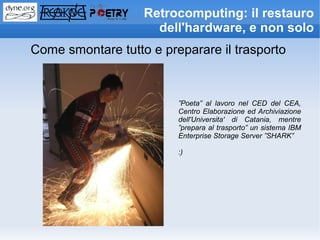

Come smontare tutto e preparare il trasporto

”Poeta” al lavoro nel CED del CEA,
Centro Elaborazione ed Archiviazione
dell'Universita' di Catania, mentre
”prepara al trasporto” un sistema IBM
Enterprise Storage Server ”SHARK”

:)

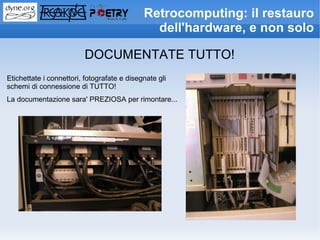

DOCUMENTATE TUTTO!
Etichettate i connettori, fotografate e disegnate gli
schemi di connessione di TUTTO!
La documentazione sara' PREZIOSA per rimontare...

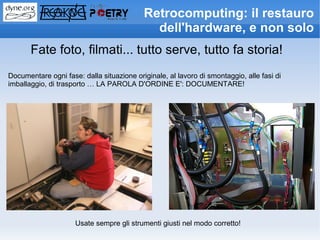

Fate foto, filmati... tutto serve, tutto fa storia!
Documentare ogni fase: dalla situazione originale, al lavoro di smontaggio, alle fasi di
imballaggio, di trasporto … LA PAROLA D'ORDINE E': DOCUMENTARE!

Usate sempre gli strumenti giusti nel modo corretto!

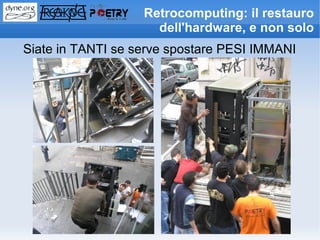

Siate in TANTI se serve spostare PESI IMMANI

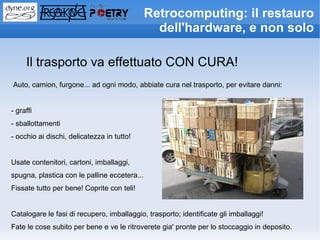

Il trasporto va effettuato CON CURA!
Auto, camion, furgone... ad ogni modo, abbiate cura nel trasporto, per evitare danni:

- graffi
- sballottamenti
- occhio ai dischi, delicatezza in tutto!

Usate contenitori, cartoni, imballaggi,
spugna, plastica con le palline eccetera...
Fissate tutto per bene! Coprite con teli!

Catalogare le fasi di recupero, imballaggio, trasporto; identificate gli imballaggi!
Fate le cose subito per bene e ve le ritroverete gia' pronte per lo stoccaggio in deposito.

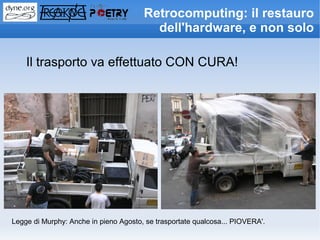

Il trasporto va effettuato CON CURA!

Legge di Murphy: Anche in pieno Agosto, se trasportate qualcosa... PIOVERA'.


Sfruttate qualsiasi mezzo ed ogni viaggio utile


In DEPOSITO... prima di mettere a nanna...
Siamo alla prima conservazione in deposito.
E' necessaria una prima ispezione visiva per rimuovere eventuali problemi che potrebbero
creare danni durante la conservazione: esempio, rimuovere TUTTE LE BATTERIE dalle
schede, motherboard o altro, perche' perdono acido, e corrodono irrimediabilmente
le schede.

Ricordatevi, se potete, di catalogare la posizione dei pezzi nel deposito...


IL RESTAURO

Analizzeremo ora, in modo professionale,
vari aspetti del restauro dell'hardware.


Tiriamo fuori un pezzo dal deposito...
E mettiamoci le mani sopra, finalmente!

Prima analisi dei pezzi
Prime impressioni visive
Catalogare la condizione di partenza
prima di ogni intervento.

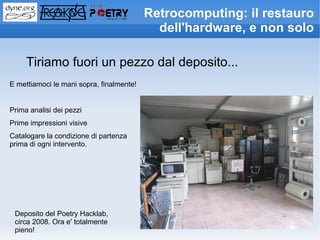

Deposito del Poetry Hacklab,
circa 2008. Ora e' totalmente
pieno!

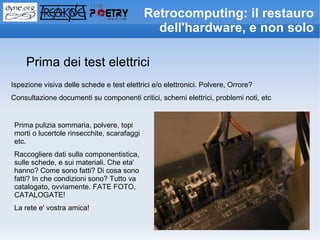

Prima dei test elettrici
Ispezione visiva delle schede e test elettrici e/o elettronici. Polvere, Orrore?
Consultazione documenti su componenti critici, schemi elettrici, problemi noti, etc

Prima pulizia sommaria, polvere, topi
morti o lucertole rinsecchite, scarafaggi
etc.
Raccogliere dati sulla componentistica,
sulle schede, e sui materiali. Che eta'
hanno? Come sono fatti? Di cosa sono
fatti? In che condizioni sono? Tutto va
catalogato, ovviamente. FATE FOTO,
CATALOGATE!
La rete e' vostra amica!

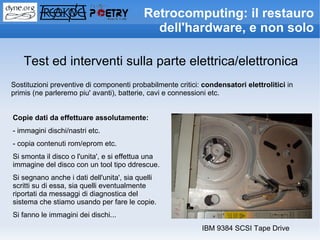

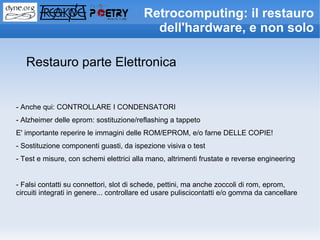

Test ed interventi sulla parte elettrica/elettronica

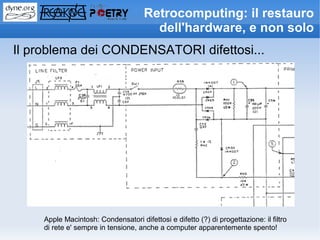

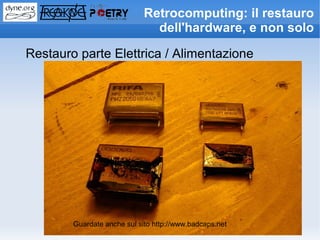

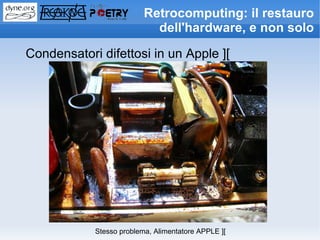

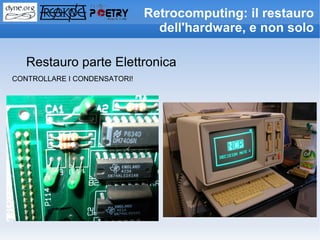

Sostituzioni preventive di componenti probabilmente critici: condensatori elettrolitici in
primis (ne parleremo piu' avanti), batterie, cavi e connessioni etc.

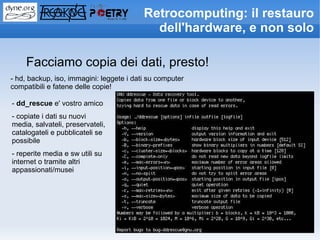

Copie dati da effettuare assolutamente:
- immagini dischi/nastri etc.
- copia contenuti rom/eprom etc.
Si smonta il disco o l'unita', e si effettua una
immagine del disco con un tool tipo ddrescue.
Si segnano anche i dati dell'unita', sia quelli
scritti su di essa, sia quelli eventualmente
riportati da messaggi di diagnostica del
sistema che stiamo usando per fare le copie.
Si fanno le immagini dei dischi...
IBM 9384 SCSI Tape Drive

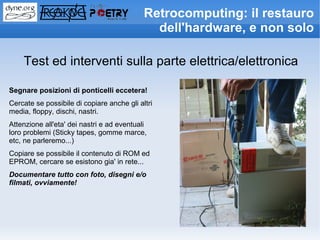

Test ed interventi sulla parte elettrica/elettronica

Segnare posizioni di ponticelli eccetera!
Cercate se possibile di copiare anche gli altri
media, floppy, dischi, nastri.

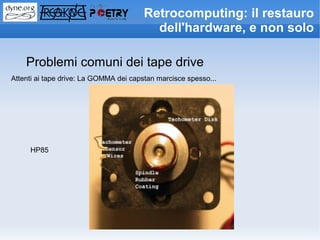

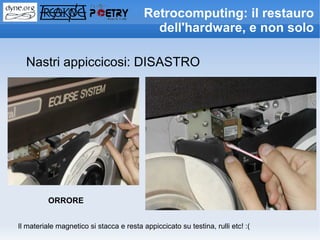

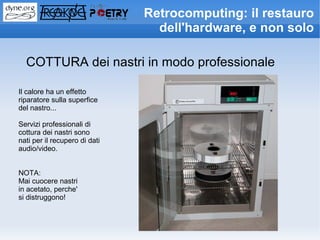

Attenzione all'eta' dei nastri e ad eventuali
loro problemi (Sticky tapes, gomme marce,
etc, ne parleremo...)
Copiare se possibile il contenuto di ROM ed
EPROM, cercare se esistono gia' in rete...
Documentare tutto con foto, disegni e/o
filmati, ovviamente!

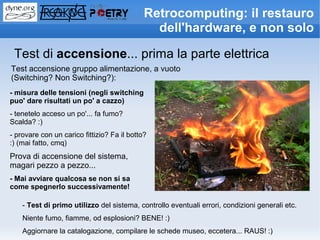

Test di accensione... prima la parte elettrica
Test accensione gruppo alimentazione, a vuoto
(Switching? Non Switching?):
- misura delle tensioni (negli switching
puo' dare risultati un po' a cazzo)
- tenetelo acceso un po'... fa fumo?
Scalda? :)
- provare con un carico fittizio? Fa il botto?
:) (mai fatto, cmq)
Prova di accensione del sistema,
magari pezzo a pezzo...
- Mai avviare qualcosa se non si sa
come spegnerlo successivamente!

- Test di primo utilizzo del sistema, controllo eventuali errori, condizioni generali etc.
Niente fumo, fiamme, od esplosioni? BENE! :)
Aggiornare la catalogazione, compilare le schede museo, eccetera... RAUS! :)

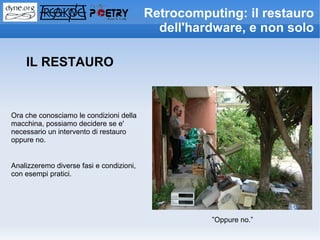

IL RESTAURO

Ora che conosciamo le condizioni della
macchina, possiamo decidere se e'
necessario un intervento di restauro
oppure no.

Analizzeremo diverse fasi e condizioni,
con esempi pratici.

”Oppure no.”

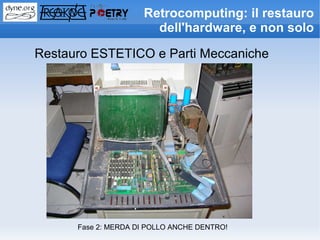

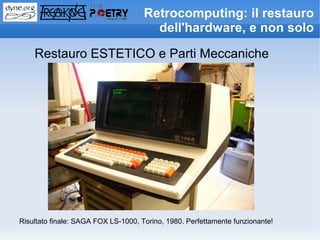

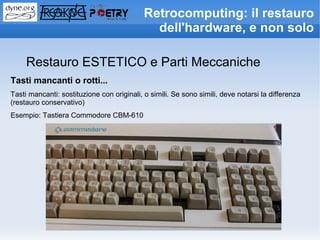

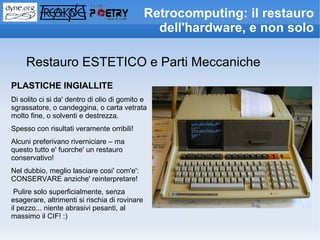

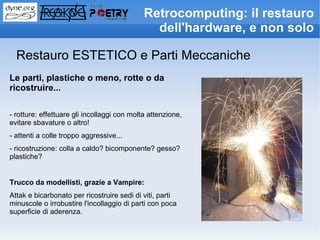

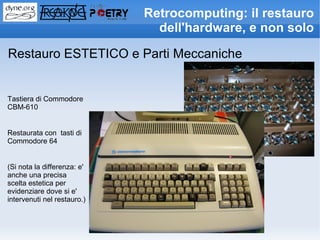

Restauro ESTETICO e Parti Meccaniche

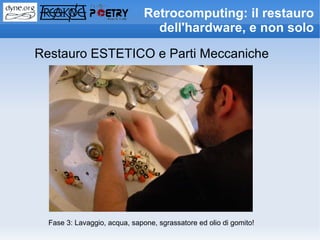

Prime pulizie, lavaggi:
- Acqua e sapone, sapone liquido per
piatti, sgrassatore dell'hard discount ed
olio di gomito!
- Spugnette abrasive e non, carta,
gomma da cancellare, con cautela
- Occhio allo sgrassatore, alcune
plastiche ne soffrono! FATE PROVE
- Rimozione vernici, etichette, scritte o
altro: occhio ai solventi!
Fare foto e catalogare prima, durante e
dopo la pulizia...

Il case del uPDP-11/83 fa il bagnetto... che cariiino :)

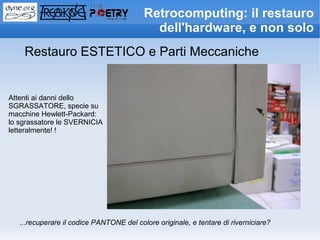

Attenti ai danni dello
SGRASSATORE, specie su
macchine Hewlett-Packard:
lo sgrassatore le SVERNICIA
letteralmente! !

...recuperare il codice PANTONE del colore originale, e tentare di riverniciare?



Fase 1: MERDA DI POLLO ovunque...



Fase 2: MERDA DI POLLO ANCHE DENTRO!



Fase 3: Lavaggio, acqua, sapone, sgrassatore ed olio di gomito!



Risultato finale: SAGA FOX LS-1000, Torino, 1980. Perfettamente funzionante!


PLASTICHE INGIALLITE
Di solito ci si da' dentro di olio di gomito e
sgrassatore, o candeggina, o carta vetrata
molto fine, o solventi e destrezza.
Spesso con risultati veramente orribili!
Alcuni preferivano riverniciare – ma
questo tutto e' fuorche' un restauro
conservativo!
Nel dubbio, meglio lasciare cosi' com'e':
CONSERVARE anziche' reinterpretare!
Pulire solo superficialmente, senza
esagerare, altrimenti si rischia di rovinare
il pezzo... niente abrasivi pesanti, al
massimo il CIF! :)


Il RETROBRIGHT
Pensavamo che l'ingiallimento fosse permanente, e che l'unica soluzione fosse grattar via il
giallo, oppure dipingerlo, oppure scartavetrarlo, od altre orrende soluzioni.

Invece si e' scoperto che l'acqua ossigenata, detto in parole povere, inverte il processo,
rendendo le plastiche nuovamente bianche!

Ed ora, passiamo ai dettagli! (http://retr0bright.wikispaces.com)


La scoperta anti ingiallimento
Un chimico pazzo nel Luglio 2008 rimungina sul perossido d'idrogeno
Nasce una discussione con colleghi relativamente agli additivi per lavatrici ad ”Ossigeno
Attivo” e sulle cause dell'ingiallimento
Prime ipotesi sull'ingiallimento: Il BROMO contenuto nei ritardanti di fiamma delle plastiche
ABS e l'azione dei raggi ultravioletti

Teorie a livello molecolare, e primi test: SUCCESSO!

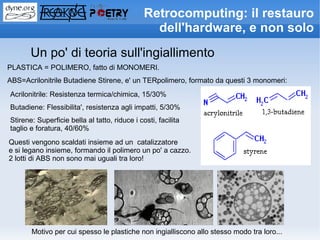

Un po' di teoria sull'ingiallimento
PLASTICA = POLIMERO, fatto di MONOMERI.
ABS=Acrilonitrile Butadiene Stirene, e' un TERpolimero, formato da questi 3 monomeri:
Acrilonitrile: Resistenza termica/chimica, 15/30%
Butadiene: Flessibilita', resistenza agli impatti, 5/30%
Stirene: Superficie bella al tatto, riduce i costi, facilita
taglio e foratura, 40/60%
Questi vengono scaldati insieme ad un catalizzatore
e si legano insieme, formando il polimero un po' a cazzo.
2 lotti di ABS non sono mai uguali tra loro!

Motivo per cui spesso le plastiche non ingialliscono allo stesso modo tra loro...

Il GIALLO del Giallo...
Che siccome la plastica BRUCIA, e non e' una buona cosa, allora all'ABS si aggiunge un
tipo di ritardante di fiamma della famiglia dei PBDE, (Poli Bromo Difenil Etere)

Il Bromo sta nel VII gruppo della Tavola Periodica degli Elementi.
Tali elementi sono detti ”Alogeni”, usati per creare sostanze estinguenti,
ed ”Halons”, da cui si fa il CFC.

Si usano nelle plastiche dagli anni '80.

Il bromo viene incluso nei monomeri
di partenza per poi dare origine al polimero
gia' bromurato.

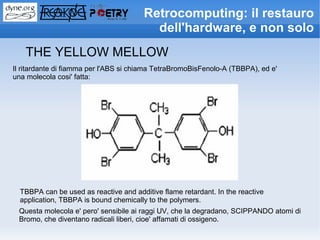

THE YELLOW MELLOW
Il ritardante di fiamma per l'ABS si chiama TetraBromoBisFenolo-A (TBBPA), ed e'
una molecola cosi' fatta:

TBBPA can be used as reactive and additive flame retardant. In the reactive
application, TBBPA is bound chemically to the polymers.
Questa molecola e' pero' sensibile ai raggi UV, che la degradano, SCIPPANDO atomi di
Bromo, che diventano radicali liberi, cioe' affamati di ossigeno.

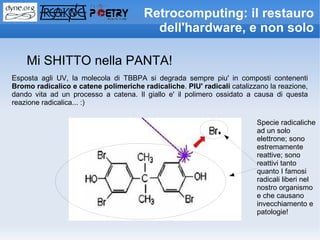

Mi SHITTO nella PANTA!
Esposta agli UV, la molecola di TBBPA si degrada sempre piu' in composti contenenti
Bromo radicalico e catene polimeriche radicaliche. PIU' radicali catalizzano la reazione,
dando vita ad un processo a catena. Il giallo e' il polimero ossidato a causa di questa
reazione radicalica... :)

Specie radicaliche
ad un solo
elettrone; sono
estremamente
reattive; sono
reattivi tanto
quanto I famosi
radicali liberi nel
nostro organismo
e che causano
invecchiamento e
patologie!

Schema generico della Degradazione Fotochimica
di un polimero
Polimero → radicale

Bisogna agire
quà! Bloccare I
radicali!!! Reazione a catena

LAMMERDA.

Mi SHITTO nella PANTA!
- Gli UV FANNO INCAZZARE il Bromo, che comincia a sbattere contro il polimero
- Scippano Bromo e creano radicali polimerici
- Questi vengono attaccati dall'ossigeno e generano un processo a catena

Il Bromo come radicale ha 7 elettroni nel suo orbitale esterno di valenza, pero' lui vuole
averne 8, altrimenti va in PARANOIA (regola dell'ottetto elettronico di Lewis)

- Si allippa con un'idrogeno del polimero
- Forma acido bromidrico ed il polimero radicalico
- Il polimero di pannella reagisce facilmente con l'ossigeno oppure genera un doppio
legame come nel caso del polistirene (per gli amici polistirolo..):

Questo e' MALE: la luce solare contiene raggi UV-A and UV-B. Quindi la plastica alla luce,
vicino alla finestra, diventa gialla col tempo.
Anche molte luci NEON di uffici emettono raggi UV...

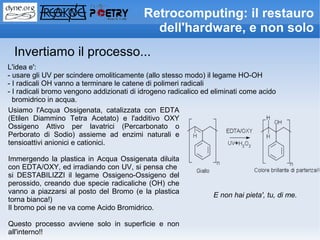

Invertiamo il processo...
L'idea e':
- usare gli UV per scindere omoliticamente (allo stesso modo) il legame HO-OH
- I radicali OH vanno a terminare le catene di polimeri radicali
- I radicali bromo vengono addizionati di idrogeno radicalico ed eliminati come acido
bromidrico in acqua.
Usiamo l'Acqua Ossigenata, catalizzata con EDTA
(Etilen Diammino Tetra Acetato) e l'additivo OXY
Ossigeno Attivo per lavatrici (Percarbonato o
Perborato di Sodio) assieme ad enzimi naturali e
tensioattivi anionici e cationici.

Immergendo la plastica in Acqua Ossigenata diluita
con EDTA/OXY, ed irradiando con UV, si pensa che
si DESTABILIZZI il legame Ossigeno-Ossigeno del
perossido, creando due specie radicaliche (OH) che
vanno a piazzarsi al posto del Bromo (e la plastica
E non hai pieta', tu, di me.
torna bianca!)
Il bromo poi se ne va come Acido Bromidrico.

Questo processo avviene solo in superficie e non
all'interno!!

Quindi...
Usiamo il Perossido d'Idrogeno, cioe' Acqua Ossigenata, come ulteriore ossidante
e reattivo per far avvenire una reazione di terminazione radicalica.

E facilitiamo la reazione con EDTA/OXY, l'additivo Ossigeno Attivo per lavatrici!!

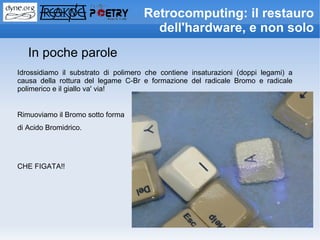

In poche parole
Idrossidiamo il substrato di polimero che contiene insaturazioni (doppi legami) a
causa della rottura del legame C-Br e formazione del radicale Bromo e radicale
polimerico e il giallo va' via!

Rimuoviamo il Bromo sotto forma
di Acido Bromidrico.

CHE FIGATA!!

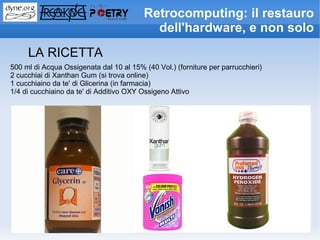

LA RICETTA
500 ml di Acqua Ossigenata dal 10 al 15% (40 Vol.) (forniture per parrucchieri)
2 cucchiai di Xanthan Gum (si trova online)
1 cucchiaino da te' di Glicerina (in farmacia)
1/4 di cucchiaino da te' di Additivo OXY Ossigeno Attivo

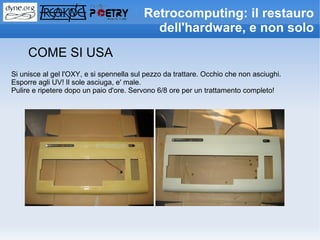

COME SI USA
Si unisce al gel l'OXY, e si spennella sul pezzo da trattare. Occhio che non asciughi.
Esporre agli UV! Il sole asciuga, e' male.
Pulire e ripetere dopo un paio d'ore. Servono 6/8 ore per un trattamento completo!


Le parti, plastiche o meno, rotte o da
ricostruire...

- rotture: effettuare gli incollaggi con molta attenzione,
evitare sbavature o altro!
- attenti a colle troppo aggressive...
- ricostruzione: colla a caldo? bicomponente? gesso?
plastiche?

Trucco da modellisti, grazie a Vampire:
Attak e bicarbonato per ricostruire sedi di viti, parti
minuscole o irrobustire l'incollaggio di parti con poca
superficie di aderenza.

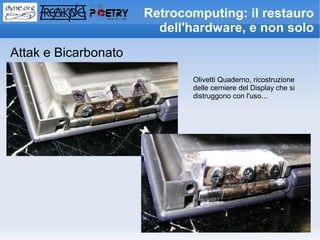

Attak e Bicarbonato
Olivetti Quaderno, ricostruzione
delle cerniere del Display che si
distruggono con l'uso...


- Gomme: occhio ai piedini appiccicosi ed alle gomme
deteriorate(apple, alcuni modelli)
- Meccaniche: rimozione ossidi, pulizia, lubrificazioni,
ingrassaggi...
- Membrane di tastiere Sinclair? Difetto comune...
fortunatamente sono ancora prodotte da alcune ditte!

- Parti mancanti: valutare se e' possibile una loro
ricostruzione, un recupero alternative o la conservazione
di stato cosi' com'e', a seconda dei casi.
- Floppy drive da sostituire, o da sbloccare? (Apple
Macintosh, etc.)


Tasti mancanti o rotti...
Tasti mancanti: sostituzione con originali, o simili. Se sono simili, deve notarsi la differenza
(restauro conservativo)
Esempio: Tastiera Commodore CBM-610



Tastiera di Commodore
CBM-610

Restaurata con tasti di
Commodore 64

(Si nota la differenza: e'
anche una precisa
scelta estetica per
evidenziare dove si e'
intervenuti nel restauro.)


Restauro parte Elettrica / Alimentazione

- Controllare le connessioni tra schede, cavi, alimentazioni. Spray disossidante!
- Controllo alimentatore, tensioni, stato dei componenti
- Sostituzione a tappeto dei condensatori elettrolitici se eta' avanzata
- Test e misure sulle tensioni e correnti erogate
- Sostituzione completa dell'alimentatore, se necessario, con uno moderno
- Controllo falsi contatti su connettori, schede e tutto: spray pulisci-contatti e via!
- Schemi elettrici alla mano, altrimenti olio di gomito e reverse engineering! RAUS!

- Occhio a batterie in acido...

Il problema dei CONDENSATORI difettosi...

Apple Macintosh: Condensatori difettosi e difetto (?) di progettazione: il filtro
di rete e' sempre in tensione, anche a computer apparentemente spento!


Il problema dei CONDENSATORI

I condensatori di filtro RIFA hanno preso fuoco nottetempo nel nostro lab.
Abbiamo davvero rischiato un incendio!


Condensatori difettosi in un Apple ][

Stesso problema, Alimentatore APPLE ][

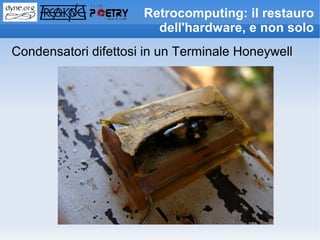

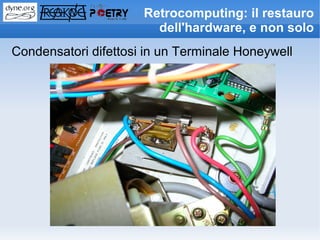

Condensatori difettosi in un Terminale Honeywell


Restauro parte Elettrica / Alimentazione

Guardate anche sul sito http://www.badcaps.net

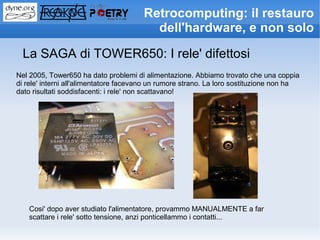

La SAGA di TOWER650: I rele' difettosi
Nel 2005, Tower650 ha dato problemi di alimentazione. Abbiamo trovato che una coppia
di rele' interni all'alimentatore facevano un rumore strano. La loro sostituzione non ha
dato risultati soddisfacenti: i rele' non scattavano!

Cosi' dopo aver studiato l'alimentatore, provammo MANUALMENTE a far
scattare i rele' sotto tensione, anzi ponticellammo i contatti...


La SAGA di TOWER650: BOOM!

BOOM!
Un'intera bancata di transistor di potenza ci esplode in faccia :)
Controllando il circuito notiamo che i rele' ponticellano direttamente la 220 che arriva ai
condensatori elettrolitici, ma anche ai transistor. Perche? BOH! L'unica cosa che abbiamo
capito, sono stati FUOCO E FIAMME.

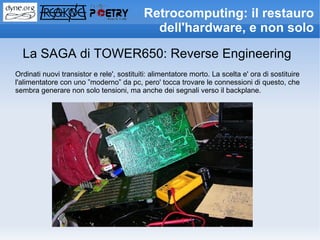

La SAGA di TOWER650: Reverse Engineering
Ordinati nuovi transistor e rele', sostituiti: alimentatore morto. La scelta e' ora di sostituire
l'alimentatore con uno ”moderno” da pc, pero' tocca trovare le connessioni di questo, che
sembra generare non solo tensioni, ma anche dei segnali verso il backplane.

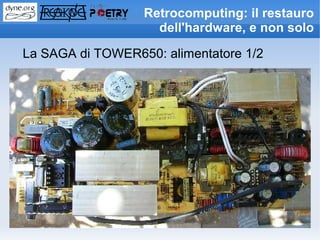

La SAGA di TOWER650: alimentatore 1/2

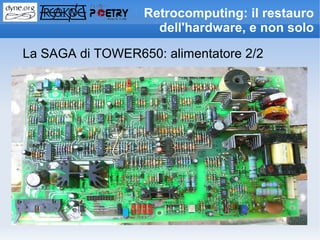

La SAGA di TOWER650: alimentatore 2/2

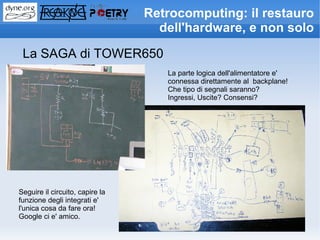

La SAGA di TOWER650
La parte logica dell'alimentatore e'
connessa direttamente al backplane!
Che tipo di segnali saranno?
Ingressi, Uscite? Consensi?

Seguire il circuito, capire la
funzione degli integrati e'
l'unica cosa da fare ora!
Google ci e' amico.

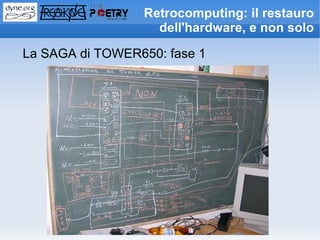

La SAGA di TOWER650: fase 1

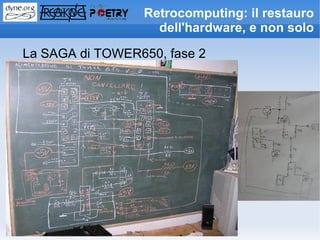

La SAGA di TOWER650, fase 2

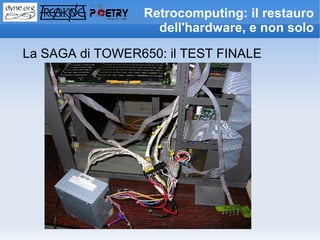

La SAGA di TOWER650: il TEST FINALE


La SAGA di TOWER650: VITTORIA!


Restauro parte Elettronica

- Anche qui: CONTROLLARE I CONDENSATORI
- Alzheimer delle eprom: sostituzione/reflashing a tappeto
E' importante reperire le immagini delle ROM/EPROM, e/o farne DELLE COPIE!
- Sostituzione componenti guasti, da ispezione visiva o test
- Test e misure, con schemi elettrici alla mano, altrimenti frustate e reverse engineering

- Falsi contatti su connettori, slot di schede, pettini, ma anche zoccoli di rom, eprom,
circuiti integrati in genere... controllare ed usare puliscicontatti e/o gomma da cancellare


CONTROLLARE I CONDENSATORI!


Alzheimer delle EPROM: sostituzione/reflashing a tappeto!
E' importante reperire le immagini delle ROM/EPROM, e/o
farne DELLE COPIE!

Commodore PET, CBM etc...

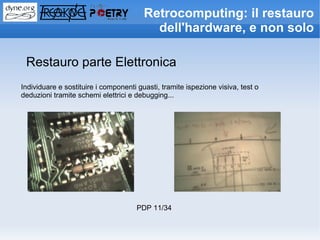

Individuare e sostituire i componenti guasti, tramite ispezione visiva, test o
deduzioni tramite schemi elettrici e debugging...

PDP 11/34

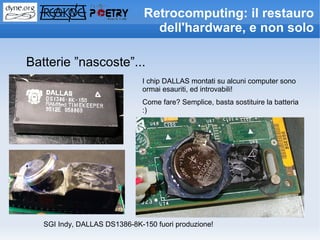

Batterie ”nascoste”...
I chip DALLAS montati su alcuni computer sono
ormai esauriti, ed introvabili!
Come fare? Semplice, basta sostituire la batteria
:)

SGI Indy, DALLAS DS1386-8K-150 fuori produzione!

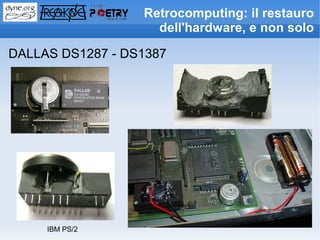

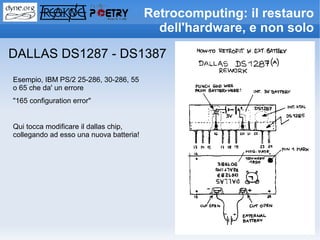

DALLAS DS1287 - DS1387
Esempio, IBM PS/2 25-286, 30-286, 55
o 65 che da' un errore
"165 configuration error"

Qui tocca modificare il dallas chip,
collegando ad esso una nuova batteria!


DALLAS DS1287 - DS1387

IBM PS/2

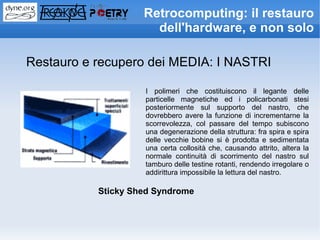

Restauro e recupero dei MEDIA: I NASTRI

I polimeri che costituiscono il legante delle
particelle magnetiche ed i policarbonati stesi
posteriormente sul supporto del nastro, che
dovrebbero avere la funzione di incrementarne la
scorrevolezza, col passare del tempo subiscono
una degenerazione della struttura: fra spira e spira
delle vecchie bobine si è prodotta e sedimentata
una certa collosità che, causando attrito, altera la
normale continuità di scorrimento del nastro sul
tamburo delle testine rotanti, rendendo irregolare o
addirittura impossibile la lettura del nastro.

Sticky Shed Syndrome


Nastri appiccicosi: DISASTRO

ORRORE

Il materiale magnetico si stacca e resta appiccicato su testina, rulli etc! :(

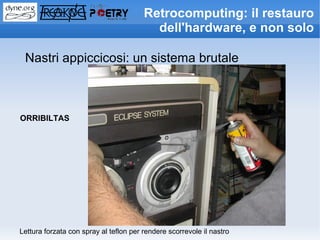

Nastri appiccicosi: un sistema brutale

ORRIBILTAS

Lettura forzata con spray al teflon per rendere scorrevole il nastro


COTTURA dei nastri in modo professionale

Il calore ha un effetto
riparatore sulla superfice
del nastro...

Servizi professionali di
cottura dei nastri sono
nati per il recupero di dati
audio/video.

NOTA:
Mai cuocere nastri
in acetato, perche'
si distruggono!


COTTURA dei nastri fai da te ;)
NESCO FD-50T Pro-Timer Classic Food Dehydrator. The "T" model adds
accurate digital temperature and digital time control, which are very desirable features.
Temperature is adjustable from 95 to 150 degrees (F) in 5 degree increments, and time
to 48 hours in 30 minute increments. It is rated at 500 watts (120 VAC) and has a 4.5"
fan powered by a 1200 RPM motor. The inner diameter of the trays is 12-11/16", thus
accommodating 10-1/2" reels with ease.


Problemi comuni dei tape drive
Attenti ai tape drive: La GOMMA dei capstan marcisce spesso...

HP85

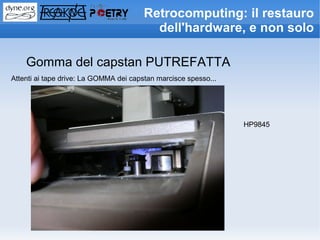

Gomma del capstan PUTREFATTA
Attenti ai tape drive: La GOMMA dei capstan marcisce spesso...

HP9845

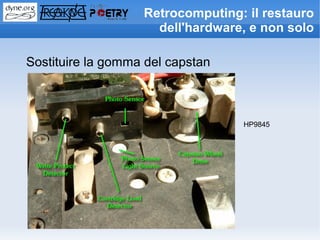

Sostituire la gomma del capstan

HP9845

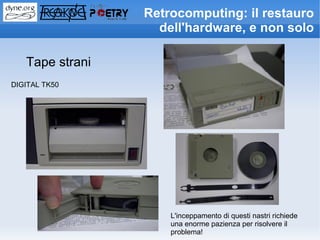

Tape strani
DIGITAL TK50

L'inceppamento di questi nastri richiede
una enorme pazienza per risolvere il
problema!

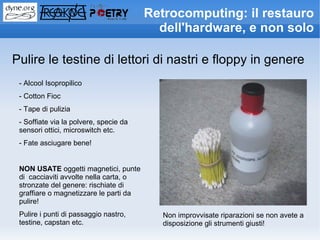

Pulire le testine di lettori di nastri e floppy in genere
- Alcool Isopropilico
- Cotton Fioc
- Tape di pulizia
- Soffiate via la polvere, specie da
sensori ottici, microswitch etc.
- Fate asciugare bene!

NON USATE oggetti magnetici, punte
di cacciaviti avvolte nella carta, o
stronzate del genere: rischiate di
graffiare o magnetizzare le parti da
pulire!
Pulire i punti di passaggio nastro, Non improvvisate riparazioni se non avete a
testine, capstan etc. disposizione gli strumenti giusti!


Facciamo copia dei dati, presto!
- hd, backup, iso, immagini: leggete i dati su computer
compatibili e fatene delle copie!

- dd_rescue e' vostro amico
- copiate i dati su nuovi
media, salvateli, preservateli,
catalogateli e pubblicateli se
possibile
- reperite media e sw utili su
internet o tramite altri
appassionati/musei

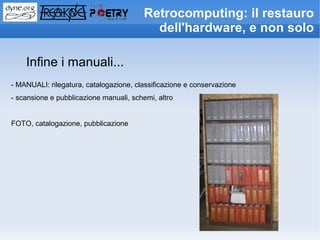

Infine i manuali...
- MANUALI: rilegatura, catalogazione, classificazione e conservazione
- scansione e pubblicazione manuali, schemi, altro

FOTO, catalogazione, pubblicazione

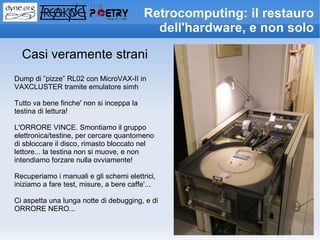

Casi veramente strani

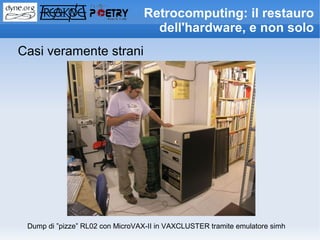

Dump di ”pizze” RL02 con MicroVAX-II in VAXCLUSTER tramite emulatore simh



Dump di ”pizze” RL02 con MicroVAX-II in VAXCLUSTER tramite emulatore simh


Dump di ”pizze” RL02 con MicroVAX-II in
VAXCLUSTER tramite emulatore simh

Tutto va bene finche' non si inceppa la
testina di lettura!

L'ORRORE VINCE. Smontiamo il gruppo
elettronica/testine, per cercare quantomeno
di sbloccare il disco, rimasto bloccato nel
lettore... la testina non si muove, e non
intendiamo forzare nulla ovviamente!

Recuperiamo i manuali e gli schemi elettrici,
iniziamo a fare test, misure, a bere caffe'...

Ci aspetta una lunga notte di debugging, e di
ORRORE NERO...



Documentando tutto, ecco una foto presa durante il debugging. Il problema e' evidente solo
ad occhi esperti, e col senno di poi... eccolo li'. Ve lo mostriamo in un ingrandimento...



Un PEZZETTO DI PLASTICA incastrato nelle guide di scorrimento sotto la testina!!!

Casi veramente strani: a volte la soluzione e' banale

Rimosso il pezzetto, tutto e' tornato normale... siamo riusciti a fare il DUMP delle pizze, ed
anche a trasferire files e dati su di esse, come testimonia questa splendida foto.

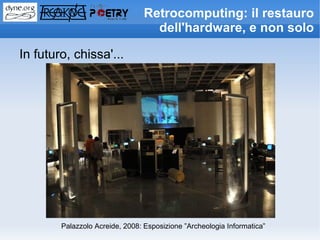

In futuro, chissa'...

Palazzolo Acreide, 2008: Esposizione ”Archeologia Informatica”

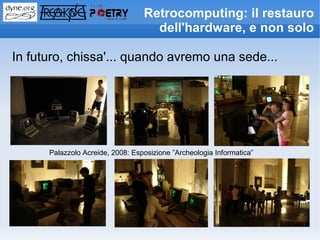

In futuro, chissa'... quando avremo una sede...

Palazzolo Acreide, 2008: Esposizione ”Archeologia Informatica”


”Perche', non avete una sede?”
No. Abbiamo solo l'hacklab, che e' piccolissimo, e non ci e' possibile fare nessun tipo
di attivita' culturale, perche' abbiamo bisogno di spazio.

Ma il Comune di Palazzolo Acreide non vi aiuta?
NO. Il comune non ci aiuta per niente. A noi sembra che privilegi altre scelte.

Non ricevete alcun tipo di aiuto?
No. NESSUN AIUTO da parte di nessuno. Paghiamo tutte le spese di tasca nostra!

Di che aiuti avreste bisogno?
Di uno spazio adeguato per realizzare il Museo, contentente l'esposizione, i laboratori
per le riparazioni, la zona per i corsi di informatica ed elettronica, una zona per workshop
e conferenze, insomma spazi adeguati al nostro progetto culturale che, siamo sicuri,
sarebbe un incentivo per la cultura scientifica nel profondo sud. Ma le amministrazioni
non ci sentono... Anche avere interviste e pubblicare sui media nazionali ci e' spesso di
grande aiuto.

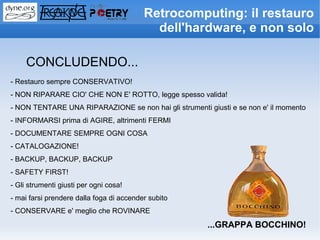

CONCLUDENDO...
- Restauro sempre CONSERVATIVO!
- NON RIPARARE CIO' CHE NON E' ROTTO, legge spesso valida!
- NON TENTARE UNA RIPARAZIONE se non hai gli strumenti giusti e se non e' il momento
- INFORMARSI prima di AGIRE, altrimenti FERMI
- DOCUMENTARE SEMPRE OGNI COSA
- CATALOGAZIONE!
- BACKUP, BACKUP, BACKUP
- SAFETY FIRST!
- Gli strumenti giusti per ogni cosa!
- mai farsi prendere dalla foga di accender subito
- CONSERVARE e' meglio che ROVINARE
...GRAPPA BOCCHINO!


Volete darci una mano? Ecco come...

- COMPRATE LE NOSTRE MAGLIETTE!!!

Anche per posta, via email: ce ne sono rimaste molte! Scriveteci a poetry@freaknet.org

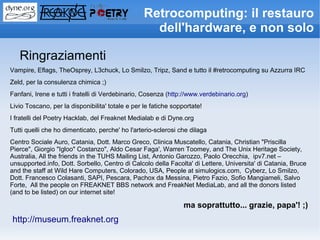

Ringraziamenti
Vampire, Eflags, TheOsprey, L3chuck, Lo Smilzo, Tripz, Sand e tutto il #retrocomputing su Azzurra IRC
Zeld, per la consulenza chimica ;)
Fanfani, Irene e tutti i fratelli di Verdebinario, Cosenza (http://www.verdebinario.org)
Livio Toscano, per la disponibilita' totale e per le fatiche sopportate!
I fratelli del Poetry Hacklab, del Freaknet Medialab e di Dyne.org
Tutti quelli che ho dimenticato, perche' ho l'arterio-sclerosi che dilaga
Centro Sociale Auro, Catania, Dott. Marco Greco, Clinica Muscatello, Catania, Christian "Priscilla
Pierce", Giorgio "Igloo" Costanzo", Aldo Cesar Faga', Warren Toomey, and The Unix Heritage Society,
Australia, All the friends in the TUHS Mailing List, Antonio Garozzo, Paolo Orecchia, ipv7.net –
unsupported.info, Dott. Sorbello, Centro di Calcolo della Facolta' di Lettere, Universita' di Catania, Bruce
and the staff at Wild Hare Computers, Colorado, USA, People at simulogics.com, Cyberz, Lo Smilzo,
Dott. Francesco Colasanti, SAPI, Pescara, Pachox da Messina, Pietro Fazio, Sofio Mangiameli, Salvo
Forte, All the people on FREAKNET BBS network and FreakNet MediaLab, and all the donors listed
(and to be listed) on our internet site!

ma soprattutto... grazie, papa'! ;)
http://museum.freaknet.org

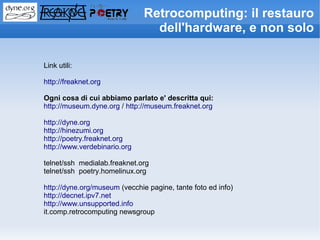

Link utili:

http://freaknet.org

Ogni cosa di cui abbiamo parlato e' descritta qui:
http://museum.dyne.org / http://museum.freaknet.org

http://dyne.org
http://hinezumi.org
http://poetry.freaknet.org
http://www.verdebinario.org

telnet/ssh medialab.freaknet.org
telnet/ssh poetry.homelinux.org

http://dyne.org/museum (vecchie pagine, tante foto ed info)
http://decnet.ipv7.net
http://www.unsupported.info
it.comp.retrocomputing newsgroup


Saluti dal Poetry Hacklab!

Una parte dello staff Freaknet/Dyne/Poetry alla mostra del 2008 in Palazzolo Acreide


exit(0);

Retrocomputing: il restauro dell'hardware, e non solo.

More Related Content

Similar to Retrocomputing: il restauro dell'hardware, e non solo.

Retrocomputing: il restauro dell'hardware, e non solo.
