1. 如何支援 Mac OS X
的高解析度模式
楊維中 a.k.a zonble

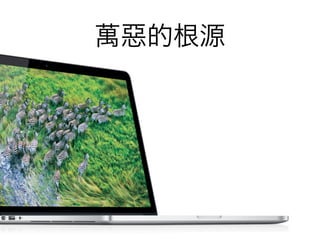

2. 萬惡的根源

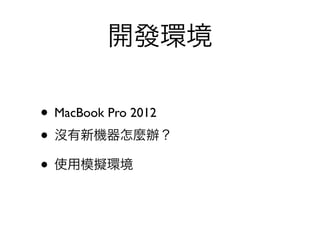

3. 開發環境
• MacBook Pro 2012
• 沒有新機器怎麼辦？
• 使用模擬環境

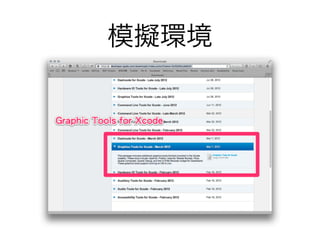

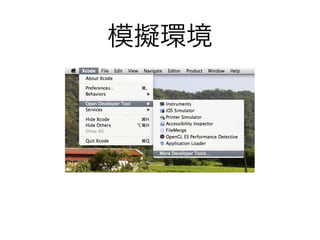

4. 模擬環境

5. 模擬環境

6. 模擬環境
Quartz Debug

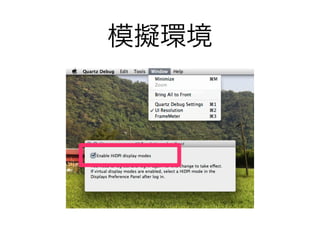

7. 模擬環境

8. 模擬環境

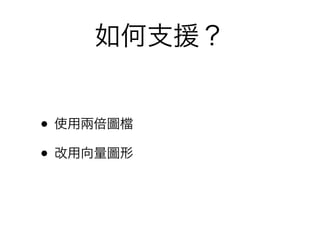

10. 如何支援？
• 使用兩倍圖
• 改用向量圖形

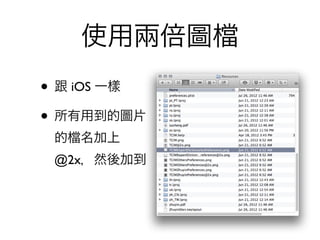

11. 使用兩倍圖
• 跟 iOS 一樣
• 所有用到的圖片
的 名加上
@2x，然後加到

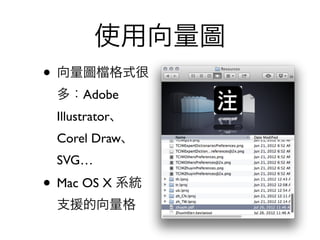

12. 使用向量圖
• 向量圖 格式很
多：Adobe
Illustrator、
Corel Draw、
SVG…
• Mac OS X 系統
支援的向量格

13. Core Animation
• CALayer 必須要手動調整屬性，才有辦
法支援 Retina Display
• contents 直接給 @2x 圖片是沒用的
• 必須手動設定 contentScale

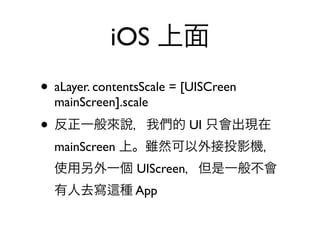

14. iOS 上面
• aLayer. contentsScale = [UISCreen
mainScreen].scale
• 反正一般來說，我們的 UI 只會出現在
mainScreen 上。雖然可以外接投影機，
使用另外一個 UIScreen，但是一般不會
有人去寫 種 App

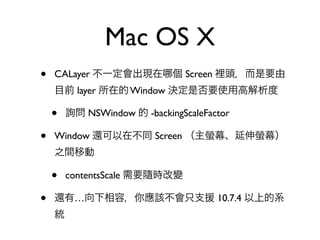

15. Mac OS X
• CALayer 不一定會出現在 個 Screen 裡頭，而是要由
目前 layer 所在的 Window 決定是否要使用高解析度
• 詢問 NSWindow 的 -backingScaleFactor
• Window 還可以在不同 Screen （主螢幕、延伸螢幕）
之間移動
• contentsScale 需要隨時改變
• 還有…向下相容，你應該不會只支援 10.7.4 以上的系
統

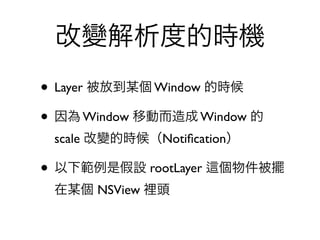

16. 改變解析度的時機
• Layer 被放到某個 Window 的時候
• 因為 Window 移動而造成 Window 的
scale 改變的時候（Notification）
• 以下範例是假設 rootLayer 個物件被擺
在某個 NSView 裡頭

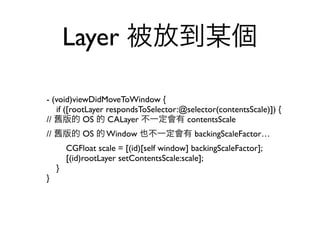

17. Layer 被放到某個
- (void)viewDidMoveToWindow {
if ([rootLayer respondsToSelector:@selector(contentsScale)]) {
// 舊版的 OS 的 CALayer 不一定會有 contentsScale
// 舊版的 OS 的 Window 也不一定會有 backingScaleFactor…
CGFloat scale = [(id)[self window] backingScaleFactor];
[(id)rootLayer setContentsScale:scale];
}
}

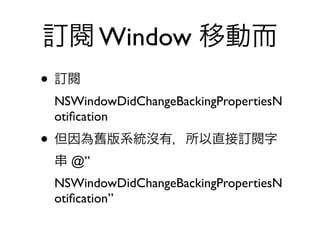

18. 訂閱 Window 移動而
• 訂閱
NSWindowDidChangeBackingPropertiesN
otification
• 但因為舊版系統沒有，所以直接訂閱字
串 @”
NSWindowDidChangeBackingPropertiesN
otification”

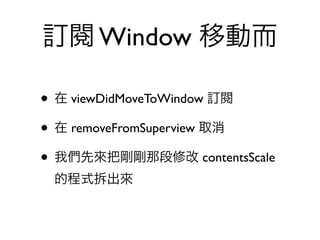

19. 訂閱 Window 移動而
• 在 viewDidMoveToWindow 訂閱
• 在 removeFromSuperview 取消
• 我們先來把剛剛那段修改 contentsScale
的程式拆出來

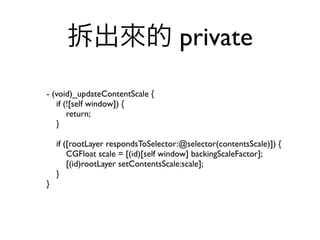

20. 拆出來的 private
- (void)_updateContentScale {
if (![self window]) {
return;
}
if ([rootLayer respondsToSelector:@selector(contentsScale)]) {
CGFloat scale = [(id)[self window] backingScaleFactor];
[(id)rootLayer setContentsScale:scale];
}
}

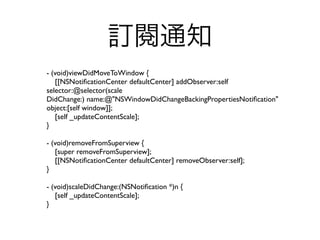

21. 訂閱通知
- (void)viewDidMoveToWindow {
[[NSNotificationCenter defaultCenter] addObserver:self
selector:@selector(scale
DidChange:) name:@"NSWindowDidChangeBackingPropertiesNotification"
object:[self window]];
[self _updateContentScale];
}
- (void)removeFromSuperview {
[super removeFromSuperview];
[[NSNotificationCenter defaultCenter] removeObserver:self];
}
- (void)scaleDidChange:(NSNotification *)n {
[self _updateContentScale];
}

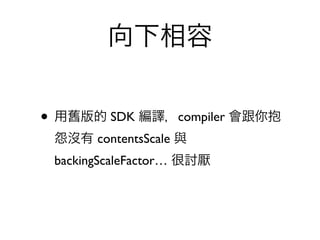

22. 向下相容
• 用舊版的 SDK 編譯，compiler 會跟你抱
怨沒有 contentsScale 與
backingScaleFactor… 很討厭

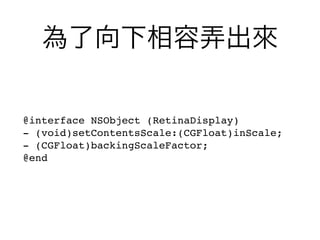

23. 為了向下相容弄出來
@interface NSObject (RetinaDisplay)
- (void)setContentsScale:(CGFloat)inScale;
- (CGFloat)backingScaleFactor;
@end

24. That’a all!
