RC카 회로 연결 하기
RC카 회로 연결 하기

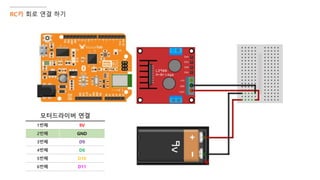

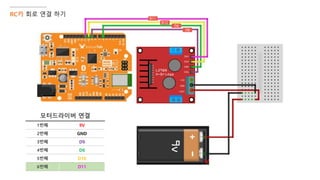

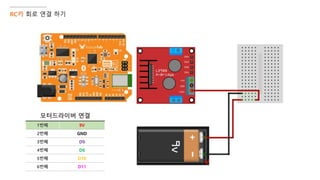

RC카 회로 연결 하기 모터드라이버 연결 1번째 9V 2번째 GND 3번째 D9 4번째 D6 5번째 D10 6번째 D11
RC카 회로 연결 하기 모터드라이버 연결 1번째 9V 2번째 GND 3번째 D9 4번째 D6 5번째 D10 6번째 D11
RC카 회로 연결 하기 모터드라이버 연결 1번째 9V 2번째 GND 3번째 D9 4번째 D6 5번째 D10 6번째 D11
RC카 회로 연결 하기 모터드라이버 연결 1번째 9V 2번째 GND 3번째 D9 4번째 D6 5번째 D10 6번째 D11
RC카 회로 연결 하기 모터드라이버 연결 1번째 9V 2번째 GND 3번째 D9 4번째 D6 5번째 D10 6번째 D11
RC카 회로 연결 하기 모터드라이버 연결 1번째 9V 2번째 GND 3번째 D9 4번째 D6 5번째 D10 6번째 D11

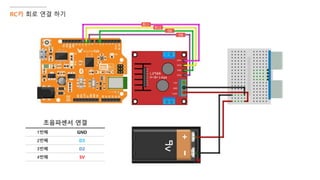

RC카 회로 연결 하기 초음파센서 연결 1번째 GND 2번째 D3 3번째 D2 4번째 5V
RC카 회로 연결 하기 초음파센서 연결 1번째 GND 2번째 D3 3번째 D2 4번째 5V
RC카 회로 연결 하기 초음파센서 연결 1번째 GND 2번째 D3 3번째 D2 4번째 5V
RC카 회로 연결 하기 초음파센서 연결 1번째 GND 2번째 D3 3번째 D2 4번째 5V
RC카 회로 연결 하기 초음파센서 연결 1번째 GND 2번째 D3 3번째 D2 4번째 5V

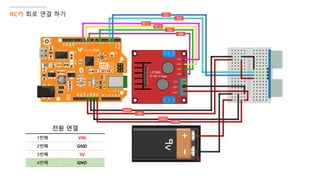

RC카 회로 연결 하기 전원 연결 1번째 VIN 2번째 GND 3번째 5V 4번째 GND
RC카 회로 연결 하기 전원 연결 1번째 VIN 2번째 GND 3번째 5V 4번째 GND
RC카 회로 연결 하기 전원 연결 1번째 VIN 2번째 GND 3번째 5V 4번째 GND
RC카 회로 연결 하기 전원 연결 1번째 VIN 2번째 GND 3번째 5V 4번째 GND
RC카 회로 연결 하기 (* 모터 연결하기) 앞 뒤 모터 전선 색을 잘 참고해 주세요!
