RAPIDPoint 500 System Service Training Deck.ppt

Siemens Healthcare Diagnostics
Siemens Confidential – Internal Use Only
RAPIDPoint 500 System
Training
Liliana Escobar Diab
Support Engineer
Effective Date: marzo 2015

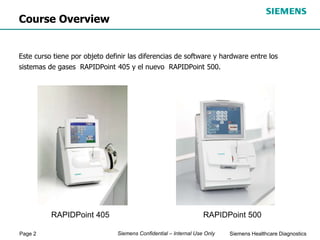

Course Overview
Este curso tiene por objeto definir las diferencias de software y hardware entre los
sistemas de gases RAPIDPoint 405 y el nuevo RAPIDPoint 500.
RAPIDPoint 405 RAPIDPoint 500

Product Overview
Installation
Components
Routine Operation
Screen Navigation
 Status Screen
 Instrument Setup
 Recall Screen

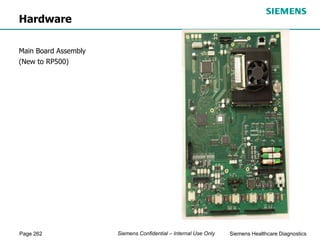

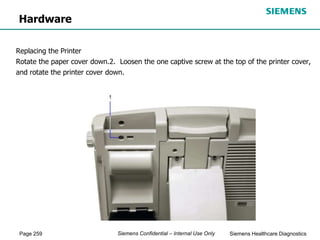

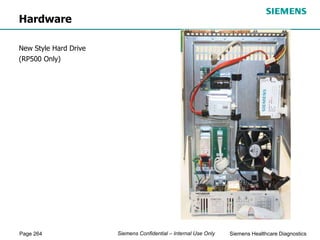

Hardware

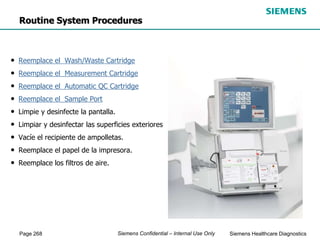

Routine System Procedures

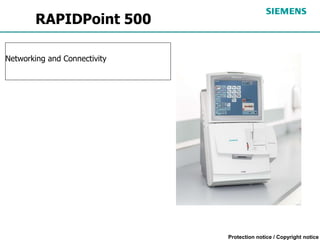

Network and Connectivity
Patient Sample Analysis

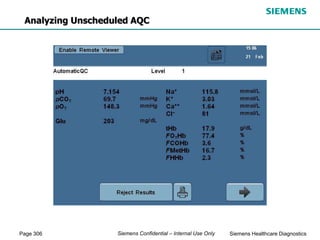

QC Analysis

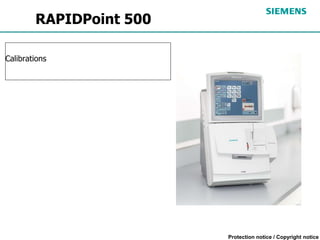

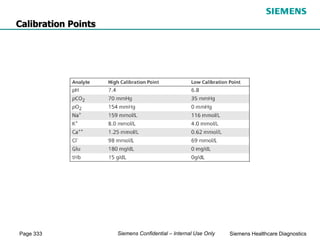

Calibrations

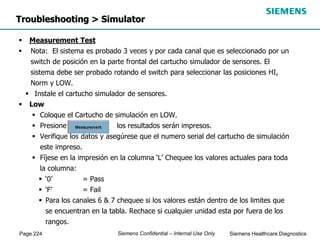

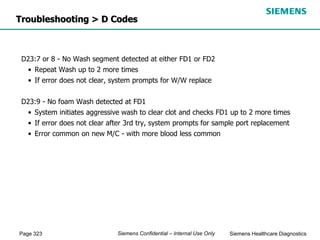

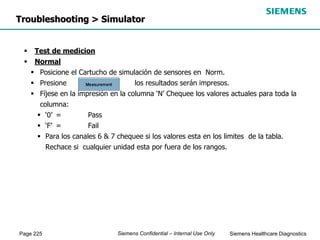

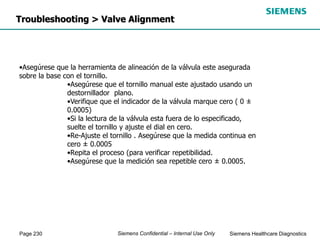

Troubleshooting

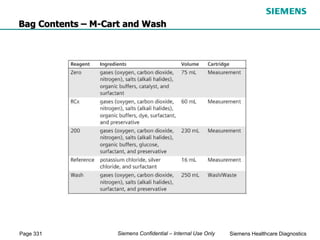

Cartridge Overview
Q&A
Agenda

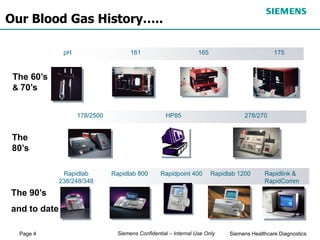

Our Blood Gas History…..
The 60’s
& 70’s
175
165
161
pH
The
80’s
278/270
178/2500 HP85
The 90’s
and to date
Rapidlab 800
Rapidlab
238/248/348
Rapidlab 1200
Rapidpoint 400 Rapidlink &
RapidComm

Protection notice / Copyright notice

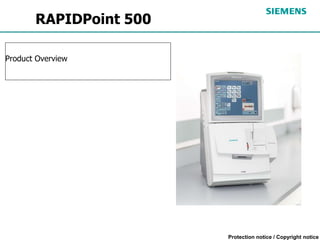

RAPIDPoint 500
Product Overview

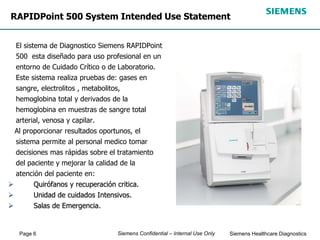

RAPIDPoint 500 System Intended Use Statement
El sistema de Diagnostico Siemens RAPIDPoint
500 esta diseñado para uso profesional en un
entorno de Cuidado Crítico o de Laboratorio.
Este sistema realiza pruebas de: gases en
sangre, electrolitos , metabolitos,
hemoglobina total y derivados de la
hemoglobina en muestras de sangre total
arterial, venosa y capilar.
Al proporcionar resultados oportunos, el
sistema permite al personal medico tomar
decisiones mas rápidas sobre el tratamiento
del paciente y mejorar la calidad de la
atención del paciente en:
 Quirófanos y recuperación critica.
 Unidad de cuidados Intensivos.
 Salas de Emergencia.

RAPIDPoint 500 Selling Points
• Resultados rápidos y disponibles a través de
un sistema de POC
• Facilidad de uso
• Control de Calidad Automático
• Amplio menú de analitos críticos.
• Soluciones de conectividad Únicos.
• Máximo control del sistema incluyendo
bloqueo.
• Diseñado para ser utilizado en zona cercana
al paciente.

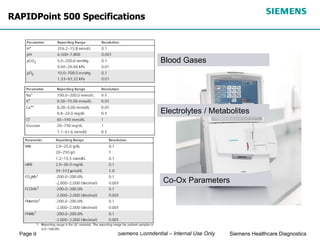

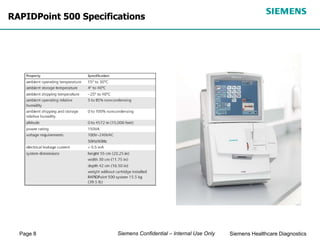

RAPIDPoint 500 Specifications

RAPIDPoint 500 Specifications
Blood Gases
Electrolytes / Metabolites
Co-Ox Parameters

Unparalleled Ease of Use
• Muestreo automático con detección de
coágulos y burbujas.
• Lector de código de barras Integrado
• Pantalla touch screen a color
• Entrenamiento On-line con videos y
audios de ayuda.
• Impresora a bordo y escáner de código
de barras opcional
• Automatic QC
• Conectividad a través RAPIDComm

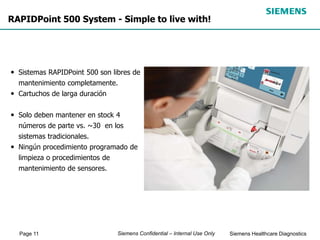

RAPIDPoint 500 System - Simple to live with!
• Sistemas RAPIDPoint 500 son libres de
mantenimiento completamente.
• Cartuchos de larga duración
• Solo deben mantener en stock 4
números de parte vs. ~30 en los
sistemas tradicionales.
• Ningún procedimiento programado de
limpieza o procedimientos de
mantenimiento de sensores.

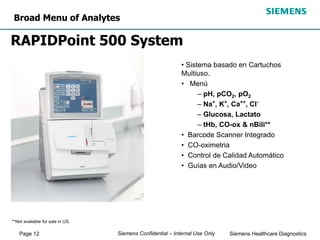

RAPIDPoint 500 System
• Sistema basado en Cartuchos
Multiuso.
• Menú
– pH, pCO2, pO2
– Na+
, K+
, Ca++
, Cl-
– Glucosa, Lactato
– tHb, CO-ox & nBili**
• Barcode Scanner Integrado
• CO-oximetria
• Control de Calidad Automático
• Guías en Audio/Video
**Not available for sale in US.
Broad Menu of Analytes

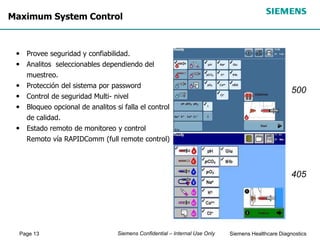

Maximum System Control
• Provee seguridad y confiabilidad.
• Analitos seleccionables dependiendo del
muestreo.
• Protección del sistema por password
• Control de seguridad Multi- nivel
• Bloqueo opcional de analitos si falla el control
de calidad.
• Estado remoto de monitoreo y control
Remoto vía RAPIDComm (full remote control)
500
405

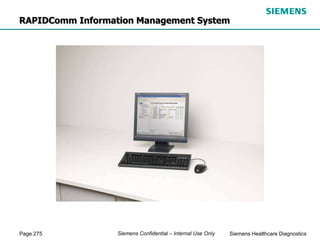

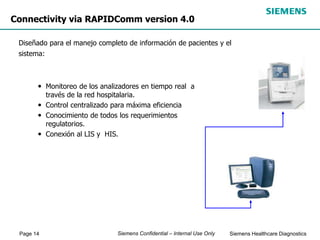

Connectivity via RAPIDComm version 4.0
Diseñado para el manejo completo de información de pacientes y el
sistema:
• Monitoreo de los analizadores en tiempo real a
través de la red hospitalaria.
• Control centralizado para máxima eficiencia
• Conocimiento de todos los requerimientos
regulatorios.
• Conexión al LIS y HIS.

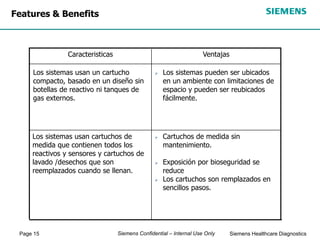

Ventajas
Caracteristicas
 Cartuchos de medida sin
mantenimiento.
 Exposición por bioseguridad se
reduce
 Los cartuchos son remplazados en
sencillos pasos.
Los sistemas usan cartuchos de
medida que contienen todos los
reactivos y sensores y cartuchos de
lavado /desechos que son
reemplazados cuando se llenan.
 Los sistemas pueden ser ubicados
en un ambiente con limitaciones de
espacio y pueden ser reubicados
fácilmente.
Los sistemas usan un cartucho
compacto, basado en un diseño sin
botellas de reactivo ni tanques de
gas externos.
Features & Benefits

Ventajas
Características
 El operador introduce la muestra
consistentemente con el volumen
adecuado, eliminando variabilidad
en los resultados por la técnica de
muestreo.

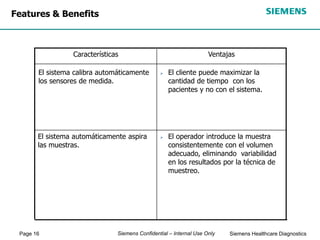

El sistema automáticamente aspira
las muestras.
 El cliente puede maximizar la
cantidad de tiempo con los
pacientes y no con el sistema.
El sistema calibra automáticamente
los sensores de medida.

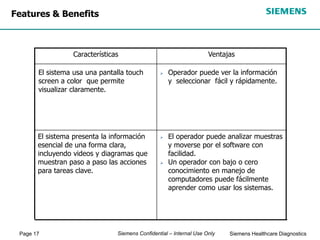

Features & Benefits

Ventajas
Características
 El operador puede analizar muestras
y moverse por el software con
facilidad.
 Un operador con bajo o cero
conocimiento en manejo de
computadores puede fácilmente
aprender como usar los sistemas.
El sistema presenta la información
esencial de una forma clara,
incluyendo videos y diagramas que
muestran paso a paso las acciones
para tareas clave.
 Operador puede ver la información
y seleccionar fácil y rápidamente.
El sistema usa una pantalla touch
screen a color que permite
visualizar claramente.

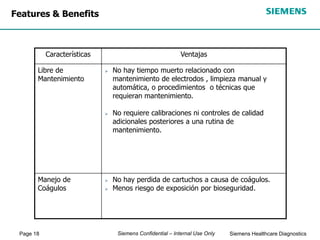

Features & Benefits

Ventajas
Características
 No hay perdida de cartuchos a causa de coágulos.
 Menos riesgo de exposición por bioseguridad.
Manejo de
Coágulos
 No hay tiempo muerto relacionado con
mantenimiento de electrodos , limpieza manual y
automática, o procedimientos o técnicas que
requieran mantenimiento.
 No requiere calibraciones ni controles de calidad
adicionales posteriores a una rutina de
mantenimiento.
Libre de
Mantenimiento
Features & Benefits

Ventajas
Características

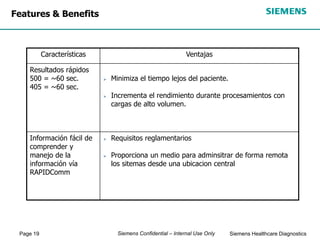

 Requisitos reglamentarios
 Proporciona un medio para adminsitrar de forma remota
los sitemas desde una ubicacion central
Información fácil de
comprender y
manejo de la
información vía
RAPIDComm
 Minimiza el tiempo lejos del paciente.
 Incrementa el rendimiento durante procesamientos con
cargas de alto volumen.
Resultados rápidos
500 = ~60 sec.
405 = ~60 sec.
Features & Benefits

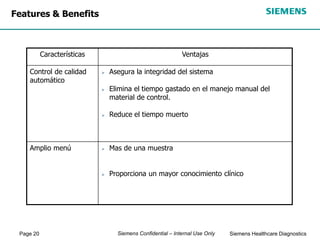

 Mas de una muestra
 Proporciona un mayor conocimiento clínico
Amplio menú
Ventajas
Características
 Asegura la integridad del sistema
 Elimina el tiempo gastado en el manejo manual del
material de control.
 Reduce el tiempo muerto
Control de calidad
automático
Features & Benefits

Q&A

RAPIDPoint 500
Installation

Inspect the box for shipping damage
Installation

Open the box and remove the accessories pack
Installation

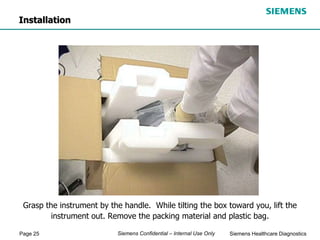

Grasp the instrument by the handle. While tilting the box toward you, lift the
instrument out. Remove the packing material and plastic bag.
Installation

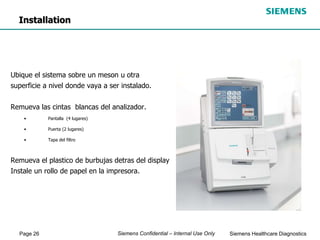

Ubique el sistema sobre un meson u otra
superficie a nivel donde vaya a ser instalado.
Remueva las cintas blancas del analizador.
• Pantalla (4 lugares)
• Puerta (2 lugares)
• Tapa del filtro
Remueva el plastico de burbujas detras del display
Instale un rollo de papel en la impresora.
Installation

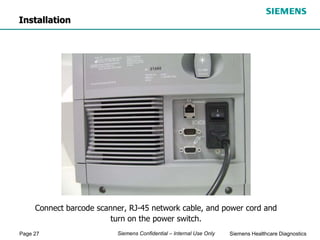

Connect barcode scanner, RJ-45 network cable, and power cord and
turn on the power switch.
Installation

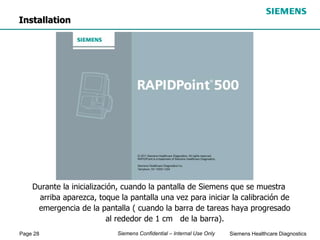

Durante la inicialización, cuando la pantalla de Siemens que se muestra
arriba aparezca, toque la pantalla una vez para iniciar la calibración de
emergencia de la pantalla ( cuando la barra de tareas haya progresado
al rededor de 1 cm de la barra).
Installation

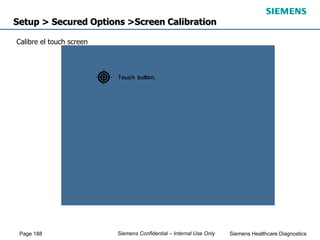

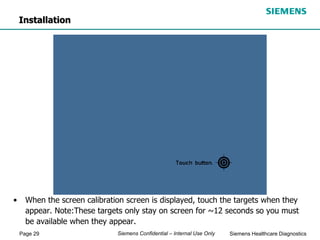

• When the screen calibration screen is displayed, touch the targets when they
appear. Note:These targets only stay on screen for ~12 seconds so you must
be available when they appear.
Installation

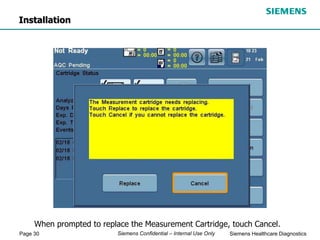

When prompted to replace the Measurement Cartridge, touch Cancel.
Installation

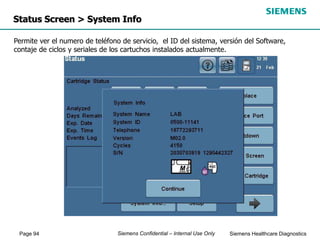

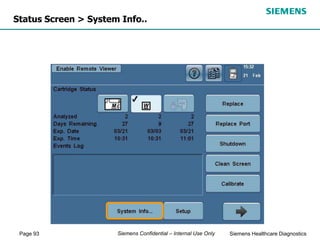

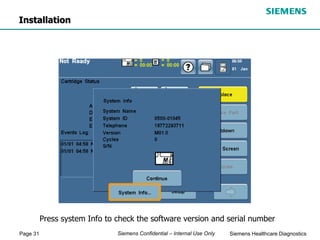

Press system Info to check the software version and serial number
Installation

Status Screen

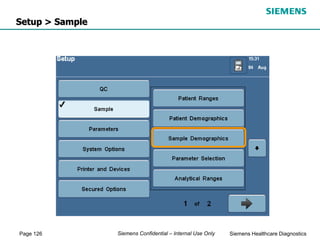

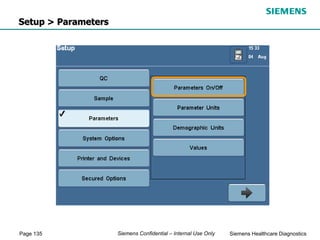

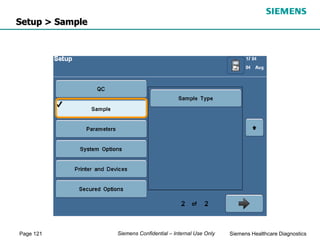

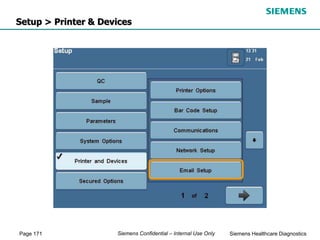

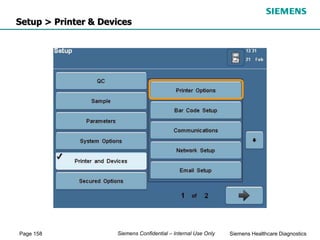

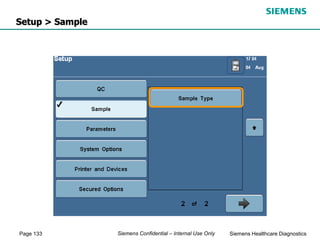

Touch Setup and set the options to the customer’s preferences.

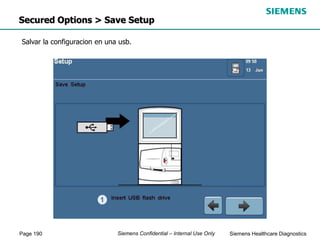

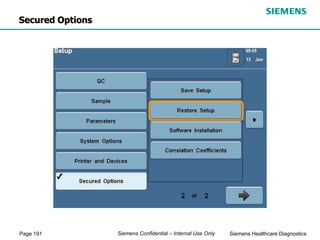

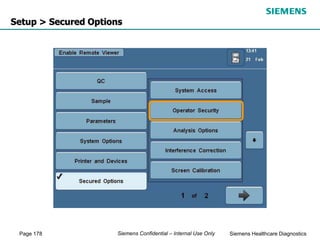

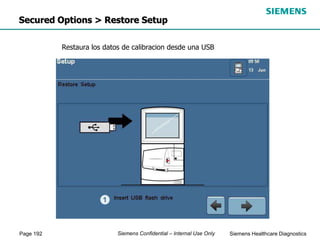

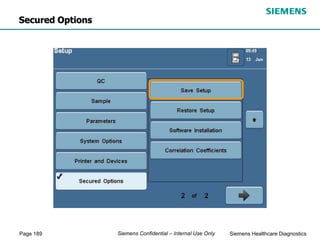

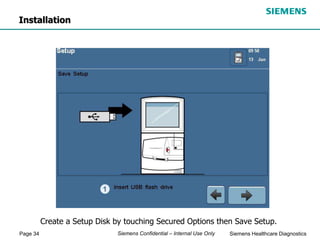

Create a Setup Disk by touching Secured Options then Save Setup.
Installation

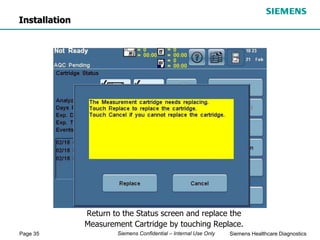

Return to the Status screen and replace the
Measurement Cartridge by touching Replace.
Installation

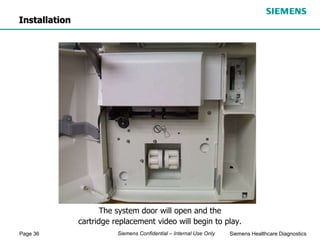

The system door will open and the
cartridge replacement video will begin to play.
Installation

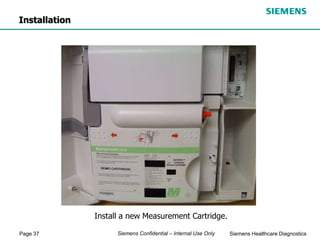

Install a new Measurement Cartridge.
Installation

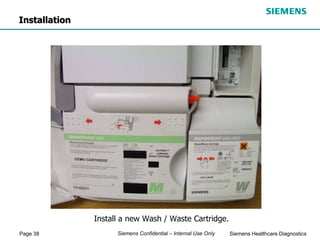

Install a new Wash / Waste Cartridge.
Installation

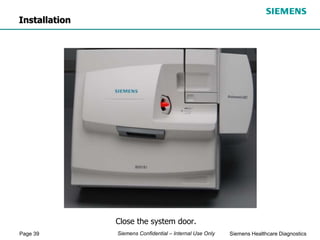

Close the system door.
Installation

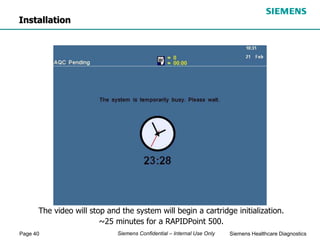

The video will stop and the system will begin a cartridge initialization.
~25 minutes for a RAPIDPoint 500.
Installation

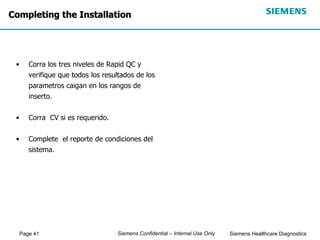

Completing the Installation
• Corra los tres niveles de Rapid QC y
verifique que todos los resultados de los
parametros caigan en los rangos de
inserto.
• Corra CV si es requerido.
• Complete el reporte de condiciones del
sistema.

RAPIDPoint 500
Components

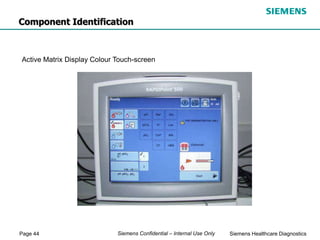

Active Matrix Display Colour Touch-screen

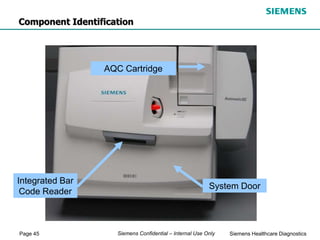

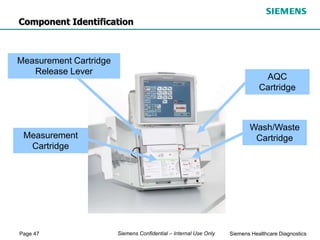

Component Identification

AQC Cartridge
System Door
Integrated Bar
Code Reader

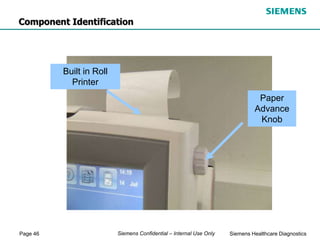

Built in Roll
Printer
Paper
Advance
Knob

Measurement
Cartridge
Wash/Waste
Cartridge
Measurement Cartridge
Release Lever
AQC
Cartridge

USB Ports
Carrying
Handle

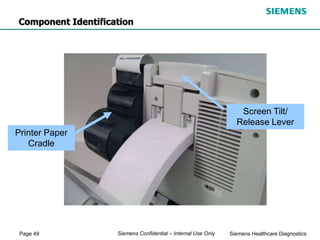

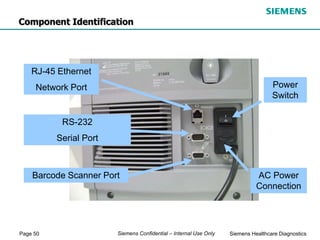

Screen Tilt/
Release Lever
Printer Paper
Cradle

AC Power
Connection
Power
Switch
RJ-45 Ethernet
Network Port
RS-232
Serial Port
Barcode Scanner Port

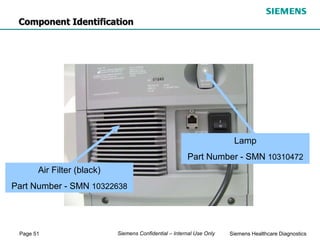

Air Filter (black)
Part Number - SMN 10322638
Lamp
Part Number - SMN 10310472

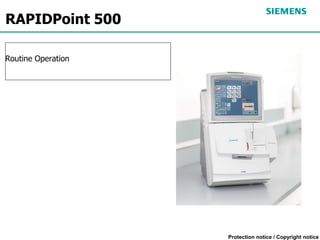

RAPIDPoint 500
Routine Operation

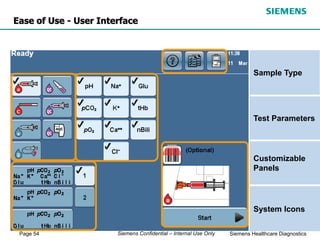

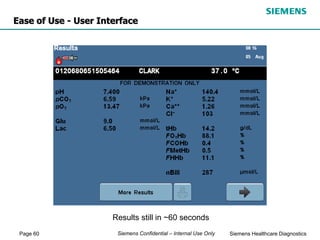

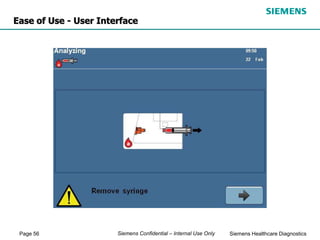

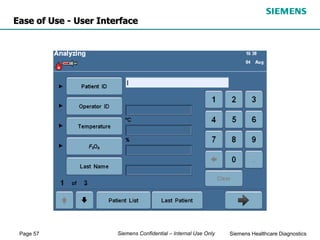

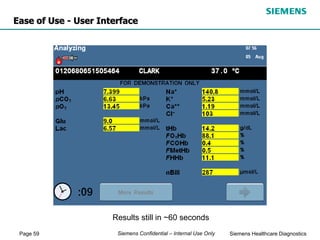

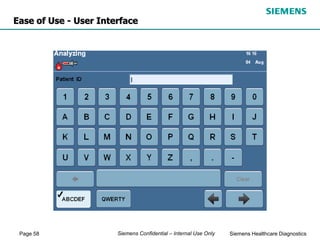

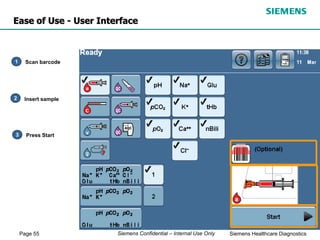

Ease of Use - User Interface
Sample Type
Test Parameters
Customizable
Panels
System Icons

1 Scan barcode
2 Insert sample
3 Press Start

Results still in ~60 seconds

RAPIDPoint 500
Screen Navigation

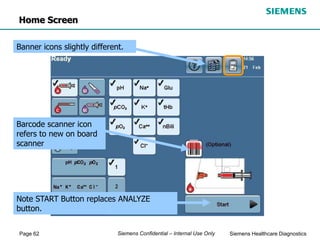

Home Screen
Banner icons slightly different.
Note START Button replaces ANALYZE
button.
Barcode scanner icon
refers to new on board
scanner

Status Screen

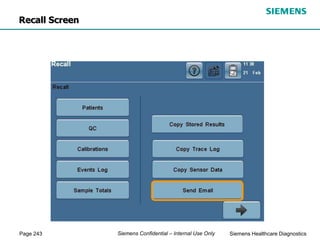

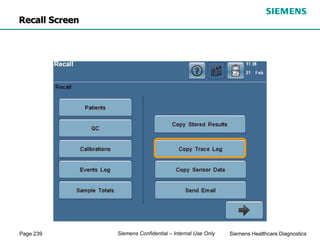

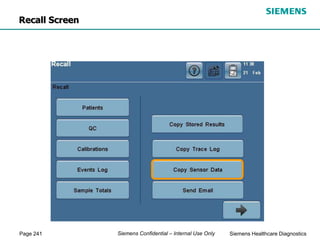

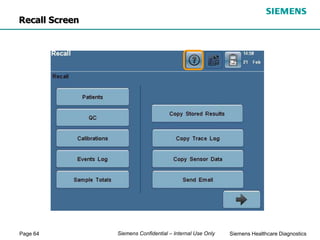

Recall Screen

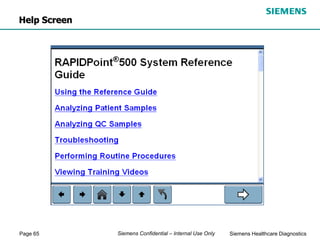

Help Screen

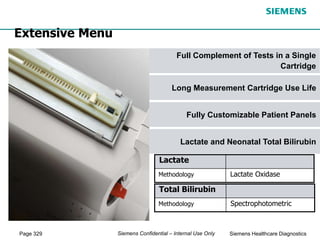

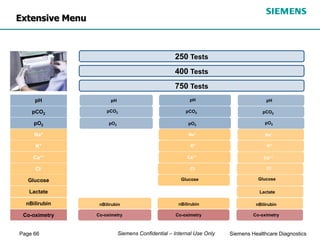

Extensive Menu
nBilirubin
pH
pCO2
pO2
Co-oximetry
Na+
K+
Ca++
Cl-
Glucose
Lactate
250 Tests
400 Tests
750 Tests
pH
pCO2
pO2
nBilirubin
Co-oximetry
pH
pCO2
pO2
Na+
K+
Ca++
Cl-
Glucose
nBilirubin
Co-oximetry
pH
pCO2
pO2
Na+
K+
Ca++
Cl-
Glucose
Lactate
nBilirubin
Co-oximetry

RAPIDPoint 500

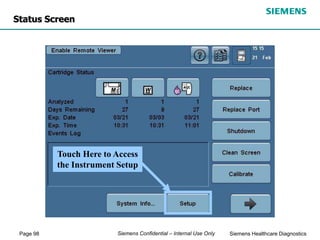

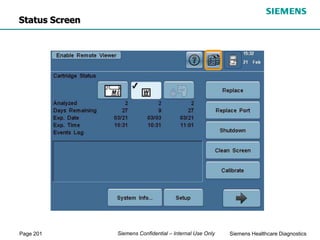

Status Screen

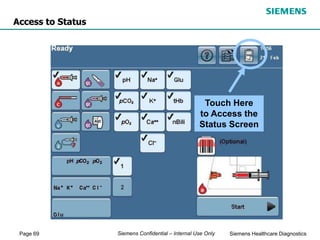

Access to Status
Touch Here
to Access the
Status Screen

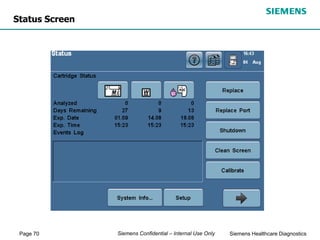

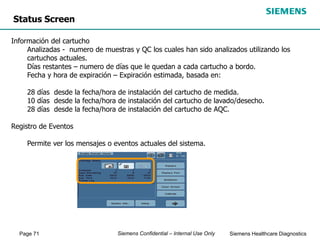

Status Screen
Información del cartucho
Analizadas - numero de muestras y QC los cuales han sido analizados utilizando los
cartuchos actuales.
Días restantes – numero de días que le quedan a cada cartucho a bordo.
Fecha y hora de expiración – Expiración estimada, basada en:
28 días desde la fecha/hora de instalación del cartucho de medida.
10 días desde la fecha/hora de instalación del cartucho de lavado/desecho.
28 días desde la fecha/hora de instalación del cartucho de AQC.
Registro de Eventos
Permite ver los mensajes o eventos actuales del sistema.

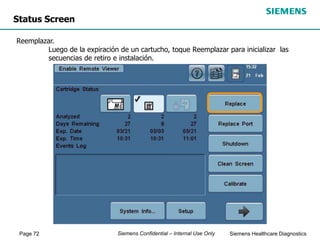

Status Screen

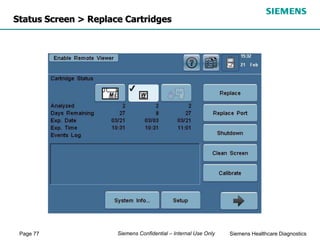

Reemplazar.
Luego de la expiración de un cartucho, toque Reemplazar para inicializar las
secuencias de retiro e instalación.

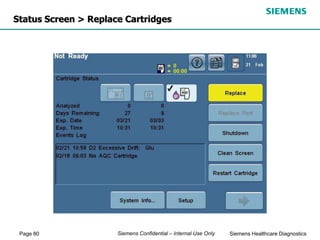

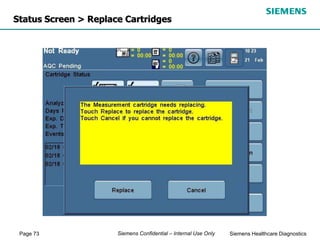

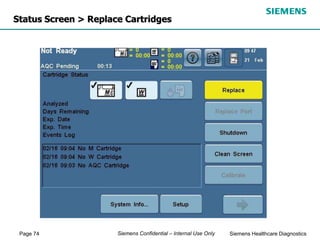

Status Screen > Replace Cartridges

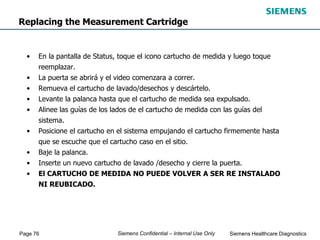

Replacing the Measurement Cartridge

• En la pantalla de Status, toque el icono cartucho de medida y luego toque
reemplazar.
• La puerta se abrirá y el video comenzara a correr.
• Remueva el cartucho de lavado/desechos y descártelo.
• Levante la palanca hasta que el cartucho de medida sea expulsado.
• Alinee las guías de los lados de el cartucho de medida con las guías del
sistema.
• Posicione el cartucho en el sistema empujando el cartucho firmemente hasta
que se escuche que el cartucho caso en el sitio.
• Baje la palanca.
• Inserte un nuevo cartucho de lavado /desecho y cierre la puerta.
• El CARTUCHO DE MEDIDA NO PUEDE VOLVER A SER RE INSTALADO
NI REUBICADO.

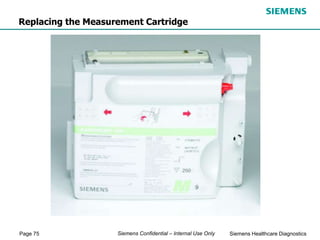

Replacing the Measurement Cartridge

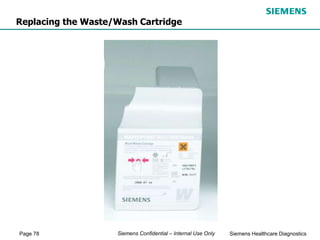

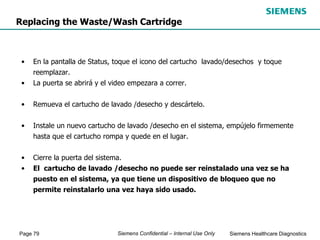

Replacing the Waste/Wash Cartridge

• En la pantalla de Status, toque el icono del cartucho lavado/desechos y toque
reemplazar.
• La puerta se abrirá y el video empezara a correr.
• Remueva el cartucho de lavado /desecho y descártelo.
• Instale un nuevo cartucho de lavado /desecho en el sistema, empújelo firmemente
hasta que el cartucho rompa y quede en el lugar.
• Cierre la puerta del sistema.
• El cartucho de lavado /desecho no puede ser reinstalado una vez se ha
puesto en el sistema, ya que tiene un dispositivo de bloqueo que no
permite reinstalarlo una vez haya sido usado.
Replacing the Waste/Wash Cartridge

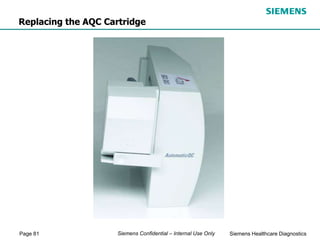

Replacing the AQC Cartridge

Replacing the AQC Cartridge
• En la pantalla de Status, toque el icono de AQC y toque reemplazar.
• Presione y deslice el conector del cartucho AQC hacia la derecha y espere a que el
cartucho AQC sea expulsado del sistema.
• Remueva el cartucho de AQC y descártelo.
• Remueva la tarjeta amarilla que esta debajo de la tapa color gris del nuevo cartucho.
• Presione firmemente la pieza gris del AQC con el fin de perforar las bolsas que
contienen el material de control.
• Coloque el cartucho en el sistema y presione firmemente deslizándolo hacia atrás
hasta que se escuche que el cartucho quedo en el lugar.
• Deslice el conector del cartucho AQC hacia la izquierda para cerrarlo.
• Una pantalla de espera aparece en la pantalla mientras el sistema prepara el
cartucho.
• El cartucho de AQC puede ser reubicado en el mismo sistema hasta 6 horas
después que haya sido removido.

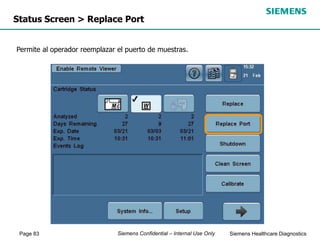

Status Screen > Replace Port
Permite al operador reemplazar el puerto de muestras.

Status Screen > Replace Sample Port

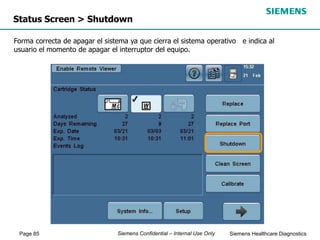

Status Screen > Shutdown
Forma correcta de apagar el sistema ya que cierra el sistema operativo e indica al
usuario el momento de apagar el interruptor del equipo.

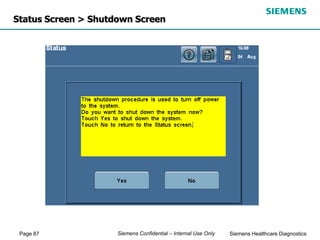

Status Screen > Shutdown Screen

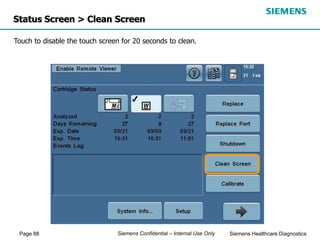

Status Screen > Clean Screen
Touch to disable the touch screen for 20 seconds to clean.

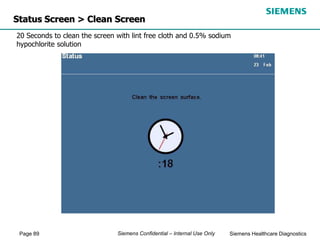

Status Screen > Clean Screen
20 Seconds to clean the screen with lint free cloth and 0.5% sodium
hypochlorite solution

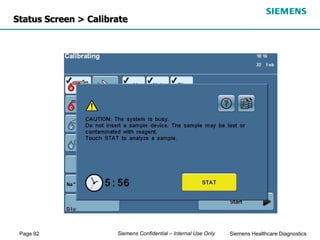

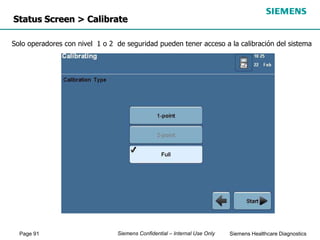

Status Screen > Calibrate
Permite al operador iniciar manualmente una calibración de un punto, dos puntos, o
una calibración completa de dos puntos.
El icono de calibración en la pantalla del sistema cambia por Reiniciar Cartucho si algún
parámetro falla durante la inicialización o instalación de un nuevo cartucho.

Solo operadores con nivel 1 o 2 de seguridad pueden tener acceso a la calibración del sistema

Status Screen > System Info..

Status Screen > System Info
Permite ver el numero de teléfono de servicio, el ID del sistema, versión del Software,
contaje de ciclos y seriales de los cartuchos instalados actualmente.

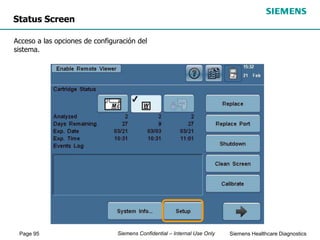

Status Screen
Acceso a las opciones de configuración del
sistema.

RAPIDPoint 500
Instrument Set Up

Touch Here to Access
the Instrument Setup
Status Screen

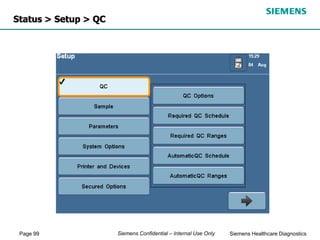

Status > Setup > QC

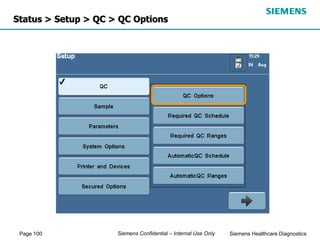

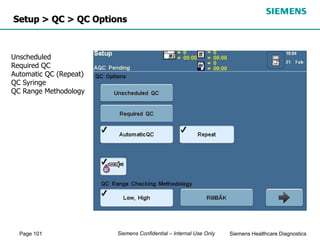

Status > Setup > QC > QC Options

Setup > QC > QC Options
Unscheduled
Required QC
Automatic QC (Repeat)
QC Syringe
QC Range Methodology

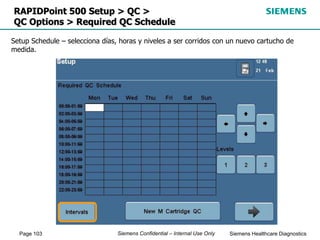

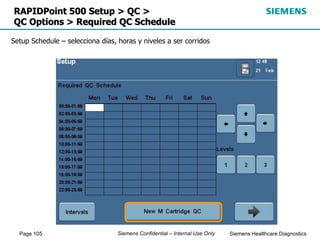

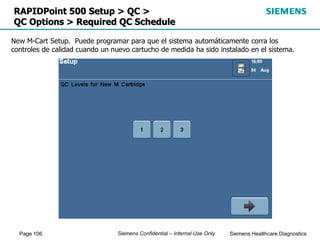

RAPIDPoint 500 Setup > QC >
QC Options > Required QC Schedule
Setup Schedule – selecciona días, horas y niveles a ser corridos con un nuevo cartucho de
medida.

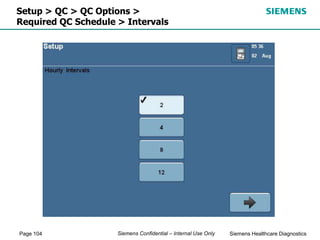

Setup > QC > QC Options >
Required QC Schedule > Intervals

Setup Schedule – selecciona días, horas y niveles a ser corridos

New M-Cart Setup. Puede programar para que el sistema automáticamente corra los
controles de calidad cuando un nuevo cartucho de medida ha sido instalado en el sistema.

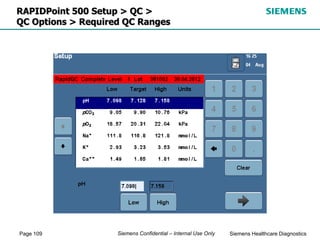

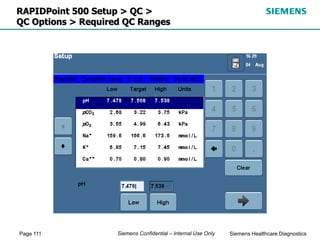

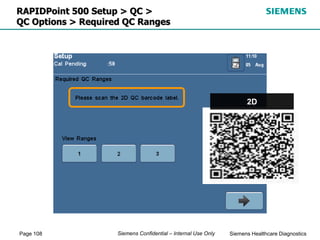

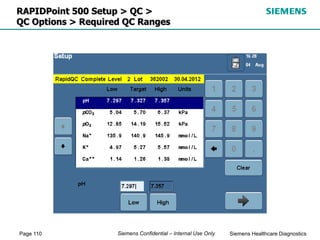

QC Options > Required QC Ranges
2D

QC Options > Required QC Ranges

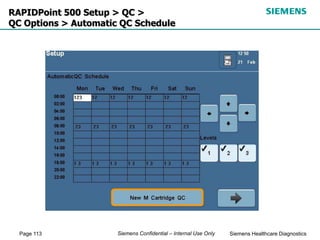

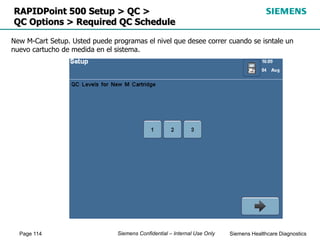

QC Options > Automatic QC Schedule

New M-Cart Setup. Usted puede programas el nivel que desee correr cuando se isntale un
nuevo cartucho de medida en el sistema.

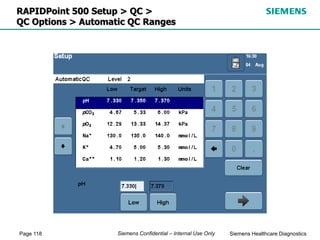

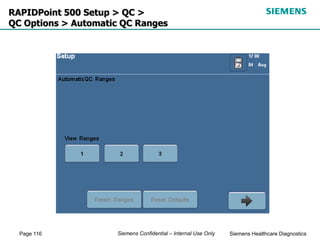

QC Options > Automatic QC Ranges

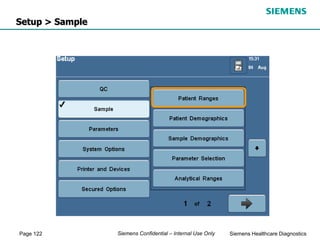

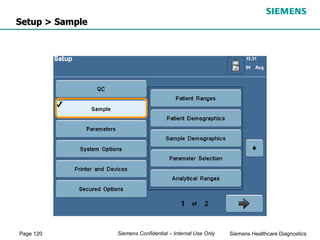

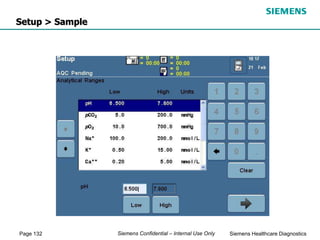

Setup > Sample

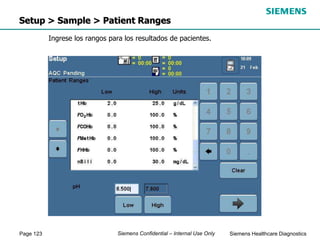

Setup > Sample > Patient Ranges
Ingrese los rangos para los resultados de pacientes.

Setup > Sample > Patient Demographics
Selecciones los demográficos para paciente, puede activar
la rápida identificación de la muestra.

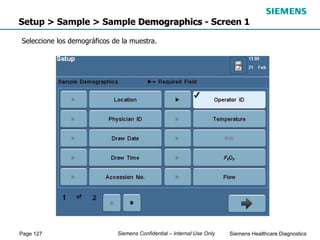

Setup > Sample > Sample Demographics - Screen 1
Seleccione los demográficos de la muestra.

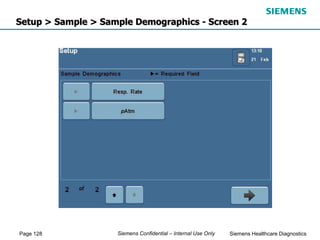

Setup > Sample > Sample Demographics - Screen 2

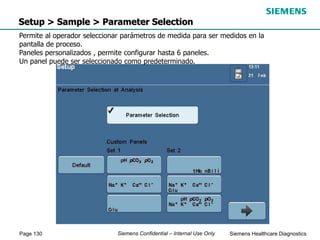

Setup > Sample > Parameter Selection
Permite al operador seleccionar parámetros de medida para ser medidos en la
pantalla de proceso.
Paneles personalizados , permite configurar hasta 6 paneles.
Un panel puede ser seleccionado como predeterminado.

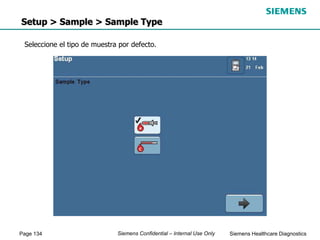

Setup > Sample > Sample Type
Seleccione el tipo de muestra por defecto.

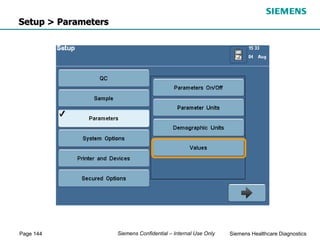

Setup > Parameters

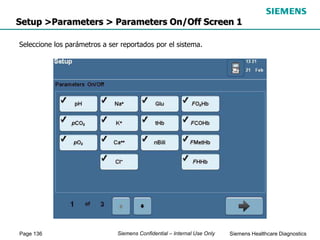

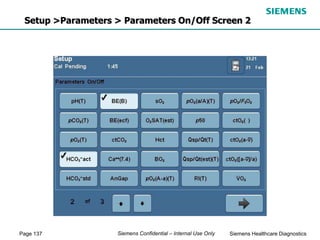

Setup >Parameters > Parameters On/Off Screen 1
Seleccione los parámetros a ser reportados por el sistema.

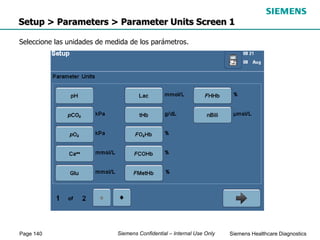

Setup > Parameters > Parameter Units Screen 1
Seleccione las unidades de medida de los parámetros.

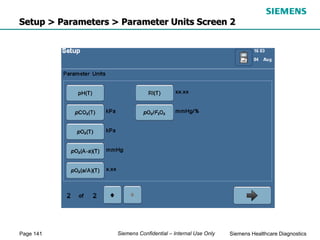

Setup > Parameters > Parameter Units Screen 2

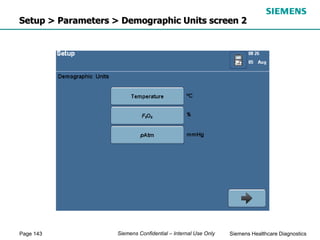

Setup > Parameters > Demographic Units screen 2

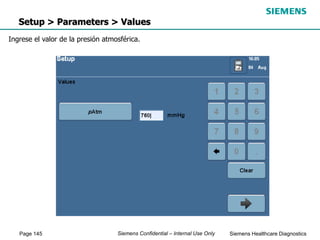

Setup > Parameters > Values
Ingrese el valor de la presión atmosférica.

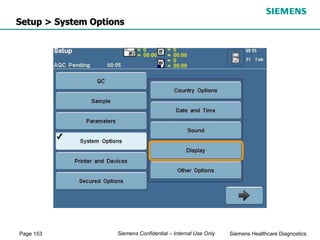

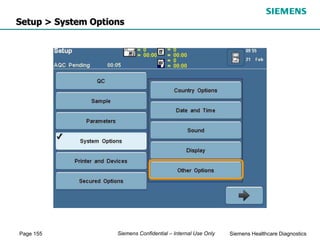

Setup > System Options

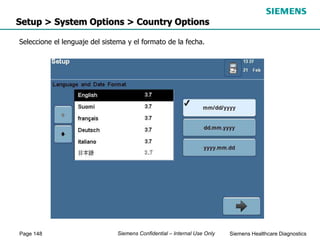

Setup > System Options > Country Options
Seleccione el lenguaje del sistema y el formato de la fecha.

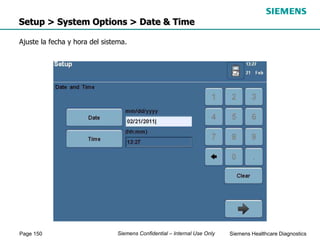

Setup > System Options > Date & Time
Ajuste la fecha y hora del sistema.

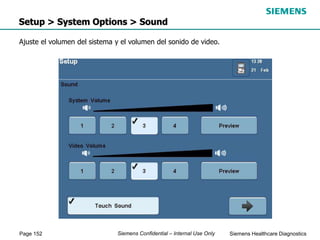

Setup > System Options > Sound
Ajuste el volumen del sistema y el volumen del sonido de video.

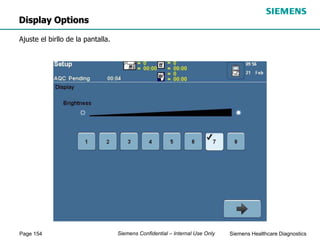

Display Options
Ajuste el birllo de la pantalla.

Setup > System Options > Other Options
Ingrese el nombre del sistema , teléfono de contacto para asistencia, y
encienda el aviso de calibración pendiente.

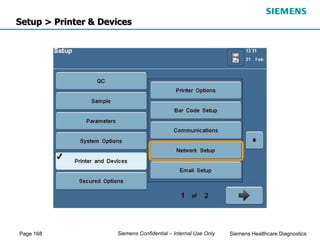

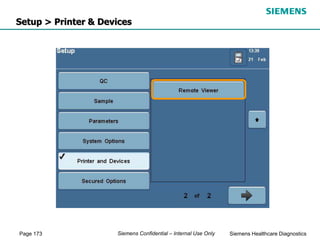

Setup > Printer & Devices

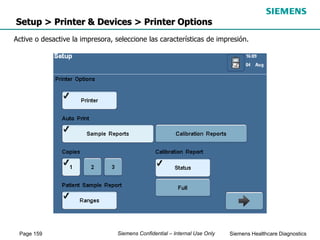

Setup > Printer & Devices > Printer Options
Active o desactive la impresora, seleccione las características de impresión.

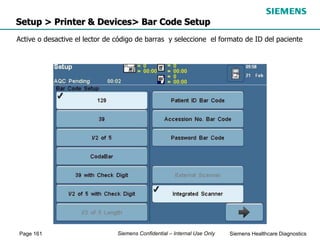

Setup > Printer & Devices> Bar Code Setup
Active o desactive el lector de código de barras y seleccione el formato de ID del paciente

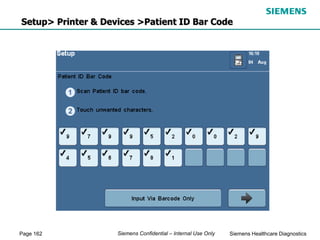

Setup> Printer & Devices >Patient ID Bar Code

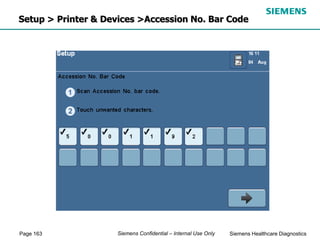

Setup > Printer & Devices >Accession No. Bar Code

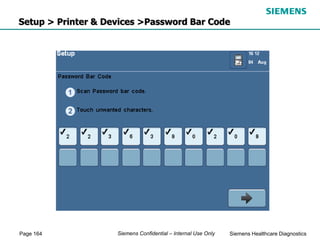

Setup > Printer & Devices >Password Bar Code

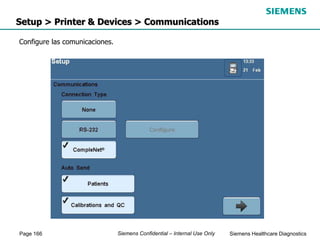

Setup > Printer & Devices > Communications
Configure las comunicaciones.

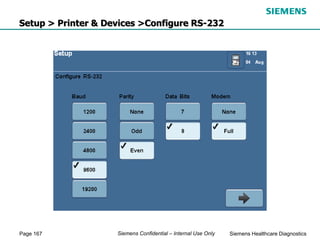

Setup > Printer & Devices >Configure RS-232

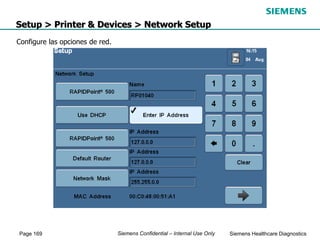

Setup > Printer & Devices > Network Setup
Configure las opciones de red.

Setup > Printer & Devices > Printer Options

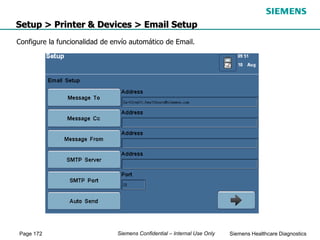

Setup > Printer & Devices > Email Setup
Configure la funcionalidad de envío automático de Email.

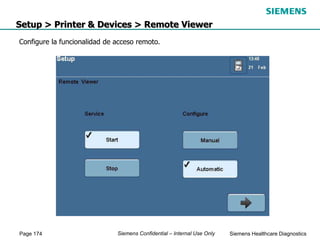

Setup > Printer & Devices > Remote Viewer
Configure la funcionalidad de acceso remoto.

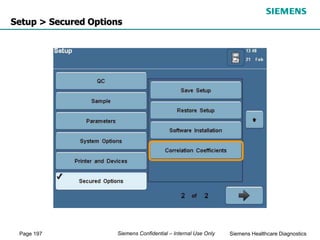

Setup > Secured Options

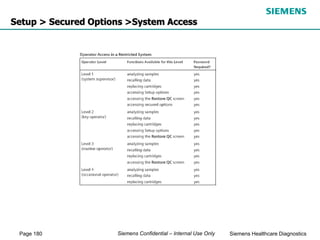

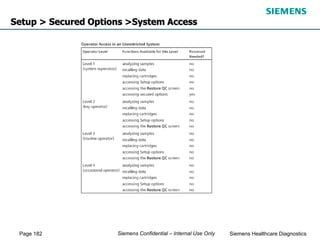

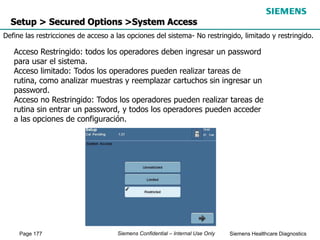

Setup > Secured Options >System Access
Define las restricciones de acceso a las opciones del sistema- No restringido, limitado y restringido.
Acceso Restringido: todos los operadores deben ingresar un password
para usar el sistema.
Acceso limitado: Todos los operadores pueden realizar tareas de
rutina, como analizar muestras y reemplazar cartuchos sin ingresar un
password.
Acceso no Restringido: Todos los operadores pueden realizar tareas de
rutina sin entrar un password, y todos los operadores pueden acceder
a las opciones de configuración.

Setup > Secured Options >Operator Security
Define la ID del operador, el password tienen 4 niveles de acceso.
NB: Dos operadores IDs o dos passwords pueden ser idénticos.

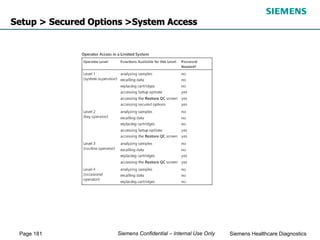

Setup > Secured Options >System Access

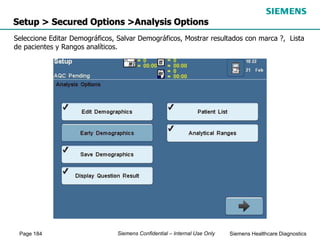

Setup > Secured Options >Analysis Options
Seleccione Editar Demográficos, Salvar Demográficos, Mostrar resultados con marca ?, Lista
de pacientes y Rangos analíticos.

Setup > Secured Options >Interference Correction
Seleccione la opción de corrección de muestra venosa mixta. Se activa solo para reportar PO2 y tHB .

Setup > Secured Options >Screen Calibration
Calibre el touch screen

Secured Options

Salvar la configuracion en una usb.
Secured Options > Save Setup

Secured Options > Restore Setup
Restaura los datos de calibracion desde una USB

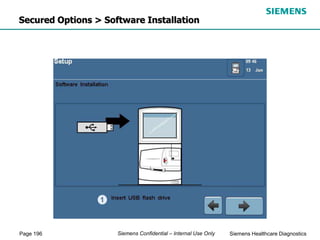

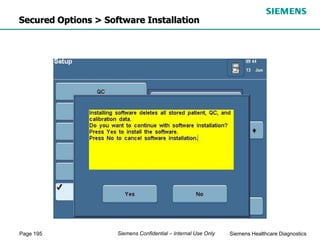

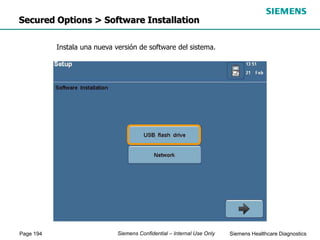

Secured Options > Software Installation
Instala una nueva versión de software del sistema.

Secured Options > Software Installation

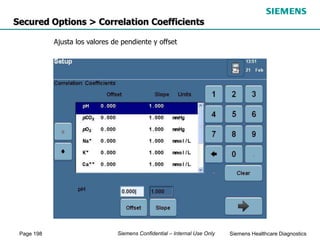

Secured Options > Correlation Coefficients
Ajusta los valores de pendiente y offset

RAPIDPoint 500

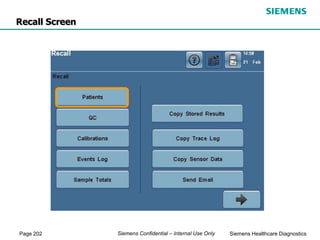

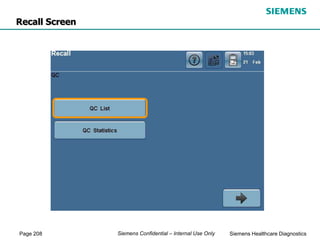

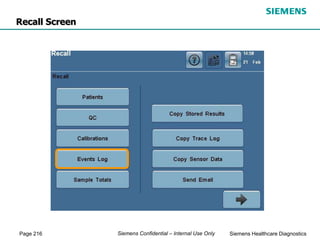

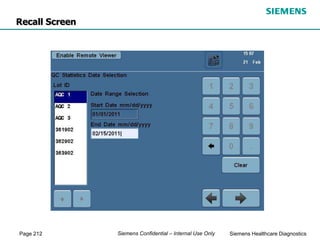

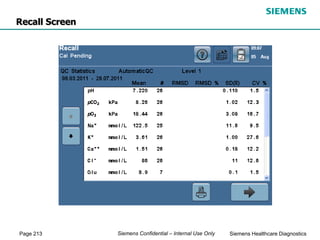

Recall Screen

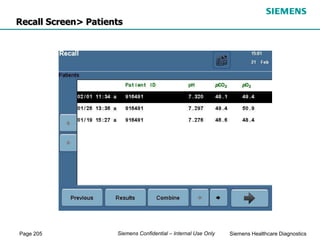

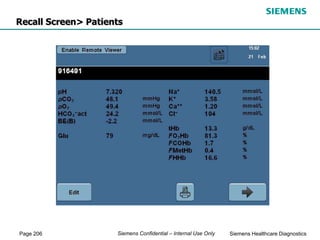

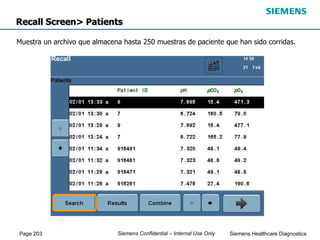

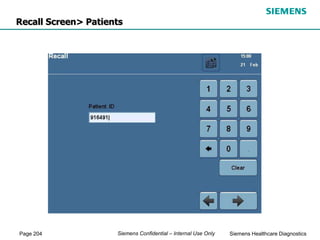

Recall Screen> Patients
Muestra un archivo que almacena hasta 250 muestras de paciente que han sido corridas.

Recall Screen> Patients

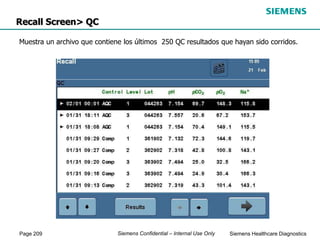

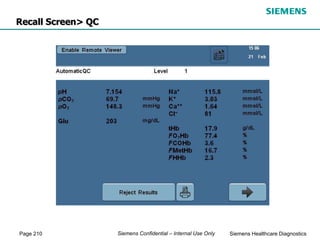

Recall Screen> QC
Muestra un archivo que contiene los últimos 250 QC resultados que hayan sido corridos.

Recall Screen> QC

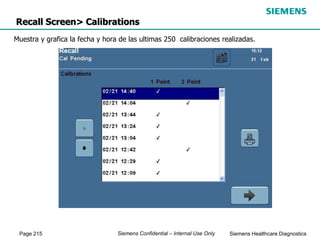

Recall Screen> Calibrations
Muestra y grafica la fecha y hora de las ultimas 250 calibraciones realizadas.

Recall Screen> Events Log
Muestra un archivo que contiene los ultimos 250 eventos que han ocurrido en el sistema.

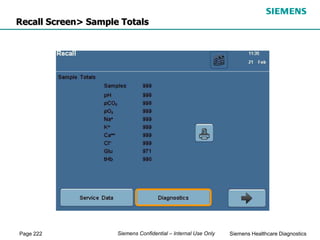

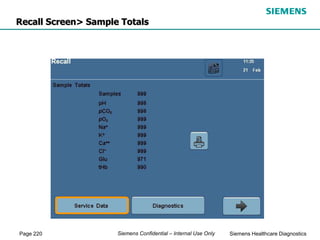

Recall Screen> Sample Totals
Muestra el total de muestras procesadas por cada analito.

Recall Screen> Sample Totals

No es informacion para el cliente.
Ingrese usando el Service Password, XXXXX52637, donde XXXXX son los 5
digitos del serial del instrumento. – ESTE PASSWORD NUNGA DEBE SER DADO A
LOS CLIENTES.
Recall Screen > Sample Totals > Service Data
FTP Server - Enter IP address of
RAPIDComm with dedicated line for data
collection

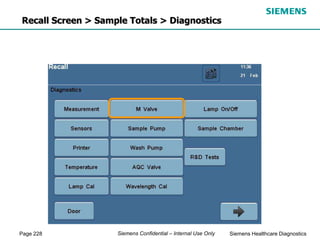

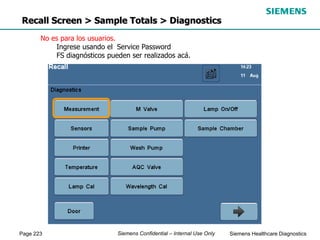

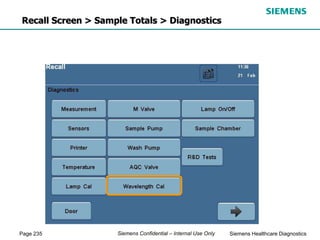

Recall Screen > Sample Totals > Diagnostics
No es para los usuarios.
Ingrese usando el Service Password
FS diagnósticos pueden ser realizados acá.

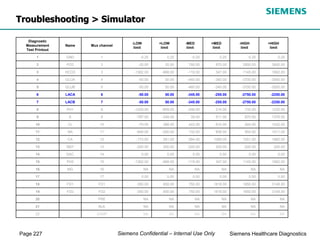

Troubleshooting > Simulator
 Measurement Test
 Nota: El sistema es probado 3 veces y por cada canal que es seleccionado por un
switch de posición en la parte frontal del cartucho simulador de sensores. El
sistema debe ser probado rotando el switch para seleccionar las posiciones HI,
Norm y LOW.
 Instale el cartucho simulador de sensores.
 Low
 Coloque el Cartucho de simulación en LOW.
 Presiones los resultados serán impresos.
 Verifique los datos y asegúrese que el numero serial del cartucho de simulación
este impreso.
 Fíjese en la impresión en la columna ‘L’ Chequee los valores actuales para toda
la columna:
 ‘0’ = Pass
 ‘F’ = Fail
 Para los canales 6 & 7 chequee si los valores están dentro de los limites que
se encuentran en la tabla. Rechace si cualquier unidad esta por fuera de los
rangos.

 Test de medicion
 Normal
 Posicione el Cartucho de simulación de sensores en Norm.
 Presione e los resultados serán impresos.
 Fíjese en la impresión en la columna ‘N’ Chequee los valores actuales para toda la
columna:
 ‘0’ = Pass
 ‘F’ = Fail
 Para los canales 6 & 7 chequee si los valores esta en los limites de la tabla.
Rechace si cualquier unidad esta por fuera de los rangos.

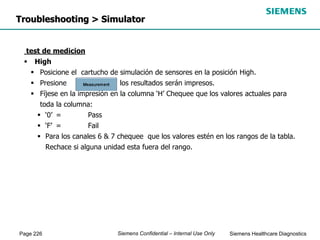

test de medicion
 High
 Posicione el cartucho de simulación de sensores en la posición High.
 Presione los resultados serán impresos.
 Fíjese en la impresión en la columna ‘H’ Chequee que los valores actuales para
toda la columna:
 ‘0’ = Pass
 ‘F’ = Fail
 Para los canales 6 & 7 chequee que los valores estén en los rangos de la tabla.
Rechace si alguna unidad esta fuera del rango.

Diagnostic
Measurement
Test Printout
Name Mux channel
-LOW
limit
+LOW
limit
-MED
limit
+MED
limit
-HIGH
limit
+HIGH
limit
1 GND 1 -0.25 0.25 -0.25 0.25 -0.25 0.25
2 PO2 2 -25.00 25.00 790.00 970.00 2900.00 3600.00
3 HCO3 3 -1382.00 -968.00 -119.00 347.00 1145.00 1662.00
4 GLUA 4 -50.00 50.00 -460.00 -340.00 -3700.00 -3000.00
5 GLUB 5 -50.00 50.00 -460.00 -340.00 -3700.00 -3000.00
6 LACA 6 -50.00 50.00 -345.00 -255.00 -2750.00 -2250.00
7 LACB 7 -50.00 50.00 -345.00 -255.00 -2750.00 -2250.00
8 PH1 8 -1229.00 -809.00 -246.00 214.00 732.00 1232.00
9 K 9 -787.00 -349.00 39.00 511.00 870.00 1376.00
10 CL 10 -79.00 388.00 422.00 910.00 924.00 1432.00
11 NA 11 -649.00 -200.00 132.00 608.00 904.00 1411.00
12 CA 12 -173.00 291.00 594.00 1089.00 1051.00 1882.00
13 REF 13 -200.00 200.00 -200.00 200.00 -200.00 200.00
14 DAC 14 0.00 0.00 0.00 0.00 0.00 0.00
15 PH2 15 -1382.00 -968.00 -119.00 347.00 1145.00 1662.00
16 MG 16 NA NA NA NA NA NA
17 17 0.00 0.00 0.00 0.00 0.00 0.00
18 FD1 FD1 -350.00 650.00 750.00 1818.00 1850.00 3148.00
19 FD2 FD2 -350.00 650.00 750.00 1818.00 1850.00 3148.00
20 PRE NA NA NA NA NA NA
21 BLK NA NA NA NA NA NA
22 SAMP NA NA NA NA NA NA

Recall Screen > Sample Totals > Diagnostics

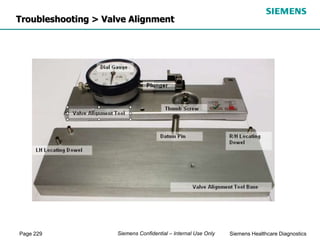

Troubleshooting > Valve Alignment

•Asegúrese que la herramienta de alineación de la válvula este asegurada
sobre la base con el tornillo.
•Asegúrese que el tornillo manual este ajustado usando un
destornillador plano.
•Verifique que el indicador de la válvula marque cero ( 0 ±
0.0005)
•Si la lectura de la válvula esta fuera de lo especificado,
suelte el tornillo y ajuste el dial en cero.
•Re-Ajuste el tornillo . Asegúrese que la medida continua en
cero ± 0.0005
•Repita el proceso (para verificar repetibilidad.
•Asegúrese que la medición sea repetible cero ± 0.0005.

M Valve Test
Instale la herramienta de alineación de la válvula en la interface del
cartucho del sistema.
Presione el embolo para ver que no golpee con la válvula M cundo este
ajustada.
Asegúrese que la herramienta de ajuste este asegurada.
Verifique que la herramienta esta ajustada usando un destornillador .Sea
cuidadoso de no apretar demasiado porque puede dañar el tornillo.
Presione
Presione la válvula se mover a la primera posición.
Presione la válvula se moverá a la posición 2
Verifique que la medición este 0 + 5.
Continúe, presionando hasta que la válvula retorne a la posición
2.
Confirme que la lectura se mantenga en 0 + 5.
Presione espere a que el contador baje.
Regrese a la pantalla de diagnósticos.
Remueva la herramienta de alineación de la interface del cartucho.
Regrese la herramienta a su base.

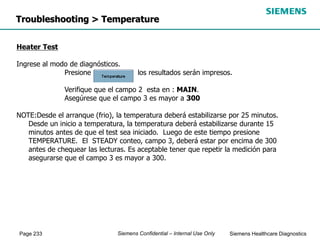

Troubleshooting > Temperature
Heater Test
Ingrese al modo de diagnósticos.
Presione los resultados serán impresos.
Verifique que el campo 2 esta en : MAIN.
Asegúrese que el campo 3 es mayor a 300
NOTE:Desde el arranque (frio), la temperatura deberá estabilizarse por 25 minutos.
Desde un inicio a temperatura, la temperatura deberá estabilizarse durante 15
minutos antes de que el test sea iniciado. Luego de este tiempo presione
TEMPERATURE. El STEADY conteo, campo 3, deberá estar por encima de 300
antes de chequear las lecturas. Es aceptable tener que repetir la medición para
asegurarse que el campo 3 es mayor a 300.

Troubleshooting > Temperature
Field Description Lower Limit Upper limit
1 NA NA NA
2 MAIN (If COV printed – close the door) MAIN MAIN
3 Steady State control 300 NA
4 DAC MAIN BLOCK NA NA
5 BLOCK TEMP 37.4 39.6
6 DAC Setting for Pre-Heater NA 700
7 PREHEATER 37.0 38.5
8 SAMPLE TEMP 36.85 37.15
9 CO-ox Sample Temp 36.65 37.35
Compare the temperatures with the following table.

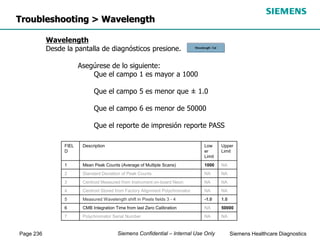

Troubleshooting > Wavelength
Wavelength
Desde la pantalla de diagnósticos presione.
Asegúrese de lo siguiente:
Que el campo 1 es mayor a 1000
Que el campo 5 es menor que ± 1.0
Que el campo 6 es menor de 50000
Que el reporte de impresión reporte PASS
FIEL
D
Description Low
er
Limit
Upper
Limit
1 Mean Peak Counts (Average of Multiple Scans) 1000 NA
2 Standard Deviation of Peak Counts NA NA
3 Centroid Measured from Instrument on-board Neon NA NA
4 Centroid Stored from Factory Alignment Polychromator NA NA
5 Measured Wavelength shift in Pixels fields 3 - 4 -1.0 1.0
6 CMB Integration Time from last Zero Calibration NA 50000
7 Polychromator Serial Number NA NA

Software

Software

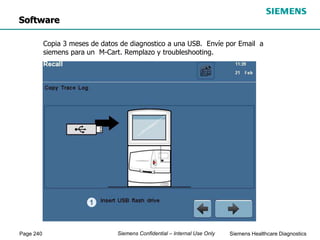

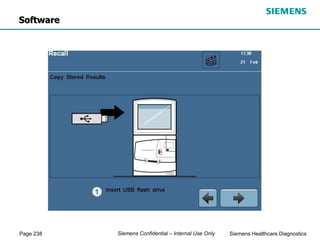

Copia 3 meses de datos de diagnostico a una USB. Envíe por Email a
siemens para un M-Cart. Remplazo y troubleshooting.

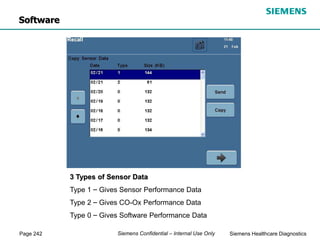

Software
3 Types of Sensor Data
Type 1 – Gives Sensor Performance Data
Type 2 – Gives CO-Ox Performance Data
Type 0 – Gives Software Performance Data

RAPIDPoint 500
Hardware

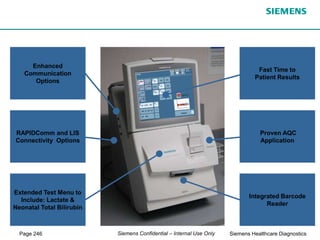

Enhanced
Communication
Options
Fast Time to
Patient Results
Extended Test Menu to
Include: Lactate &
Neonatal Total Bilirubin
Integrated Barcode
Reader
RAPIDComm and LIS
Connectivity Options
Proven AQC
Application

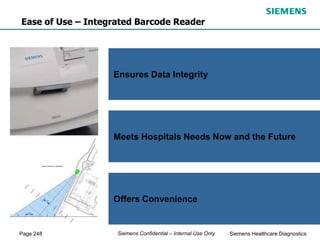

Ease of Use – Integrated Barcode Reader

Provides Positive Identification
Offers Multiple Configurations
Easily Accessible
Ensures Data Integrity
Meets Hospitals Needs Now and the Future
Offers Convenience

2D
1D
Positive Patient ID
Positive Operator ID
2D - Enhanced Information Possibilities
Compatible with common formats

Hardware

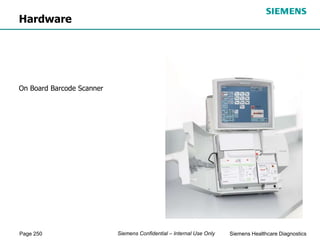

On Board Barcode Scanner

Hardware

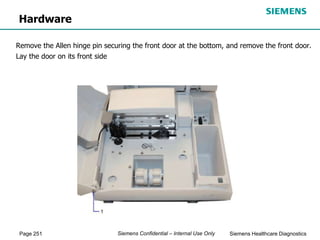

Remove the Allen hinge pin securing the front door at the bottom, and remove the front door.
Lay the door on its front side

Hardware

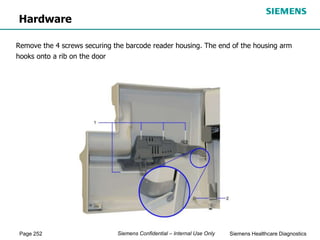

Remove the 4 screws securing the barcode reader housing. The end of the housing arm
hooks onto a rib on the door

Hardware

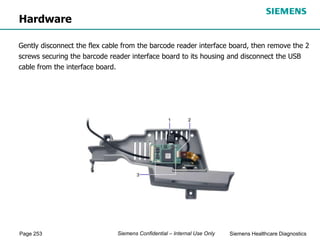

Gently disconnect the flex cable from the barcode reader interface board, then remove the 2
screws securing the barcode reader interface board to its housing and disconnect the USB
cable from the interface board.

Hardware

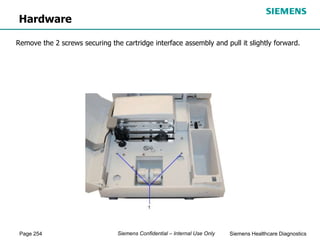

Remove the 2 screws securing the cartridge interface assembly and pull it slightly forward.

Hardware

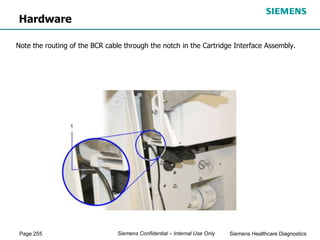

Note the routing of the BCR cable through the notch in the Cartridge Interface Assembly.

Hardware

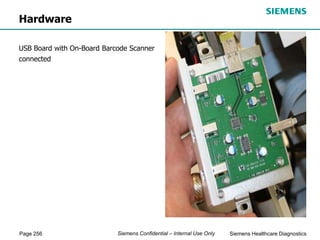

USB Board with On-Board Barcode Scanner
connected

Hardware

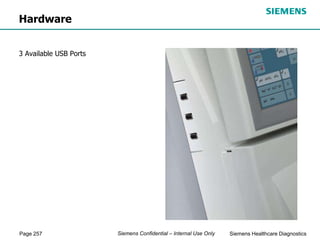

3 Available USB Ports

Hardware

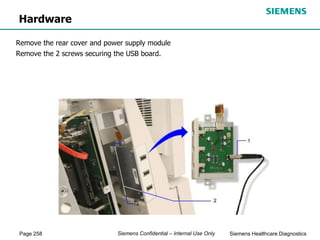

Remove the rear cover and power supply module
Remove the 2 screws securing the USB board.

Hardware
Replacing the Printer
Rotate the paper cover down.2. Loosen the one captive screw at the top of the printer cover,
and rotate the printer cover down.

Hardware
Loosen 2 captive printer screws at the top of the printer.

Hardware

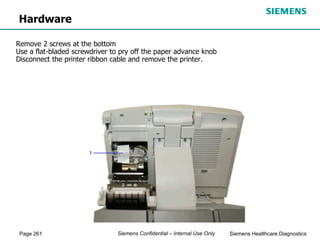

Remove 2 screws at the bottom
Use a flat-bladed screwdriver to pry off the paper advance knob
Disconnect the printer ribbon cable and remove the printer.

Hardware

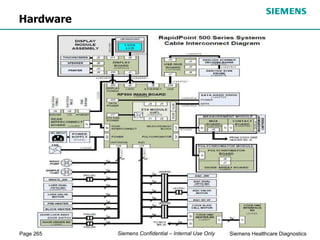

Main Board Assembly
(New to RP500)

Hardware

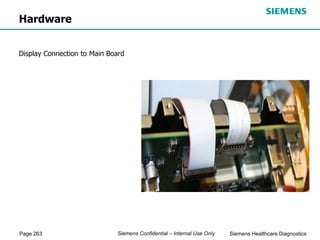

Display Connection to Main Board

Hardware
New Style Hard Drive
(RP500 Only)

Hardware

RAPIDPoint 500

• Reemplace el Wash/Waste Cartridge
• Reemplace el Measurement Cartridge
• Reemplace el Automatic QC Cartridge
• Reemplace el Sample Port
• Limpie y desinfecte la pantalla.
• Limpiar y desinfectar las superficies exteriores
• Vacíe el recipiente de ampolletas.
• Reemplace el papel de la impresora.
• Reemplace los filtros de aire.

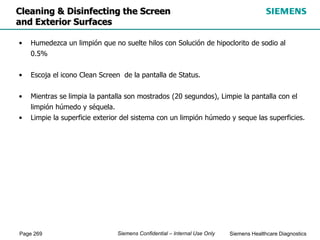

Cleaning & Disinfecting the Screen
and Exterior Surfaces
• Humedezca un limpión que no suelte hilos con Solución de hipoclorito de sodio al
0.5%
• Escoja el icono Clean Screen de la pantalla de Status.
• Mientras se limpia la pantalla son mostrados (20 segundos), Limpie la pantalla con el
limpión húmedo y séquela.
• Limpie la superficie exterior del sistema con un limpión húmedo y seque las superficies.

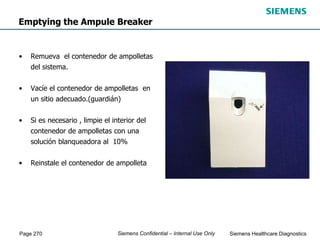

Emptying the Ampule Breaker
• Remueva el contenedor de ampolletas
del sistema.
• Vacíe el contenedor de ampolletas en
un sitio adecuado.(guardián)
• Si es necesario , limpie el interior del
contenedor de ampolletas con una
solución blanqueadora al 10%
• Reinstale el contenedor de ampolleta

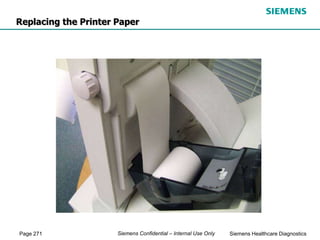

Replacing the Printer Paper

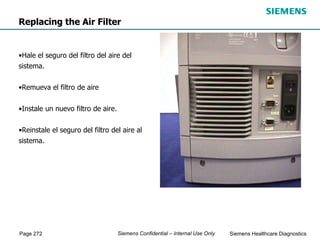

Replacing the Air Filter
•Hale el seguro del filtro del aire del
sistema.
•Remueva el filtro de aire
•Instale un nuevo filtro de aire.
•Reinstale el seguro del filtro del aire al
sistema.

RAPIDPoint 500
Networking and Connectivity

RAPIDComm Information Management System

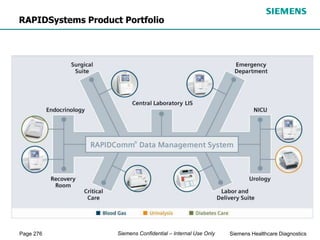

RAPIDSystems Product Portfolio

Connectivity Real Time View

Compatible with all current Siemens Diagnostics Critical Care Systems
Remote monitoring and control functions
Built on Standard Technology
 Microsoft® XP Operating System
 Microsoft® SQL Server Database

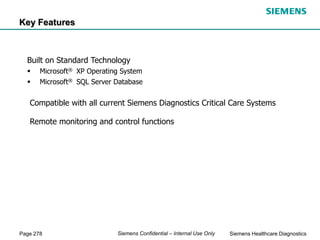

Key Features

Management
 Provides powerful management tools to improve laboratory operations and
lower costs.
Clinical
 Provides clinicians with critical care results, associated reference ranges,
hospital and patient demographics, a clinical interpretation of results, and the
last four patient samples from the database -- All in a single concise report.
Regulatory
 All Quality Control, Maintenance, and Calibration records are stored and
readily accessible for inspection purposes. The program also schedules
maintenance, monitors compliance, and logs activity.
User
 Intuitive point-and-click design, and online training module for easy operation.

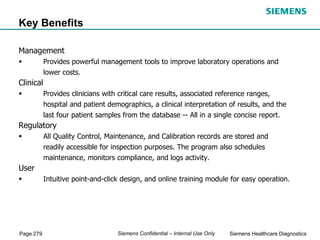

Key Benefits

RAPIDPoint 500
Patient Sample Analysis

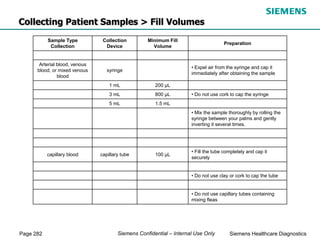

Collecting Patient Samples > Fill Volumes
Sample Type
Collection
Collection
Device
Minimum Fill
Volume
Preparation
Arterial blood, venous
blood, or mixed venous
blood
syringe
• Expel air from the syringe and cap it
immediately after obtaining the sample
1 mL 200 μL
3 mL 800 μL • Do not use cork to cap the syringe
5 mL 1.5 mL
• Mix the sample thoroughly by rolling the
syringe between your palms and gently
inverting it several times.
capillary blood capillary tube 100 μL
• Fill the tube completely and cap it
securely
• Do not use clay or cork to cap the tube
• Do not use capillary tubes containing
mixing fleas

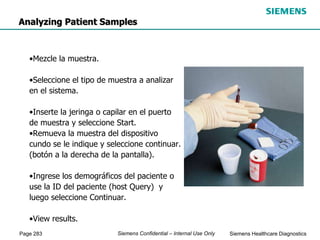

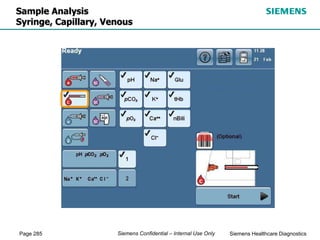

Analyzing Patient Samples
•Mezcle la muestra.
•Seleccione el tipo de muestra a analizar
en el sistema.
•Inserte la jeringa o capilar en el puerto
de muestra y seleccione Start.
•Remueva la muestra del dispositivo
cundo se le indique y seleccione continuar.
(botón a la derecha de la pantalla).

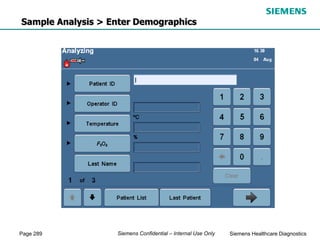

•Ingrese los demográficos del paciente o
use la ID del paciente (host Query) y
luego seleccione Continuar.
•View results.

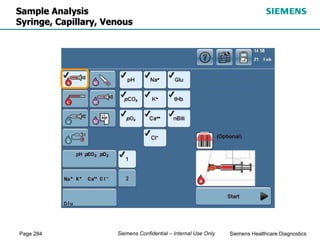

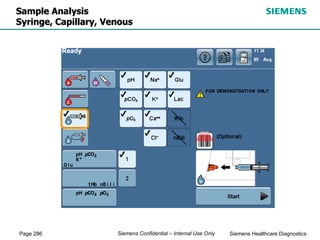

Sample Analysis
Syringe, Capillary, Venous

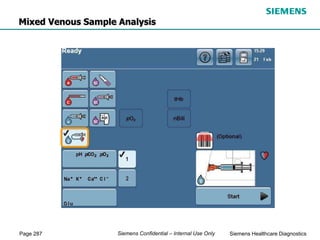

Mixed Venous Sample Analysis

Sample Analysis > Remove Sample Device

Sample Analysis > Enter Demographics

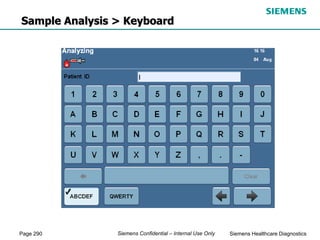

Sample Analysis > Keyboard

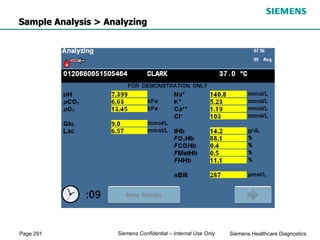

Sample Analysis > Analyzing

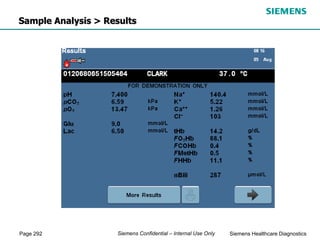

Sample Analysis > Results

RAPIDPoint 500
QC Analysis

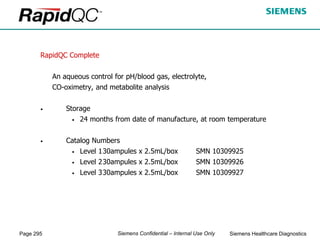

RapidQC Complete
An aqueous control for pH/blood gas, electrolyte,
CO-oximetry, and metabolite analysis
• Storage
• 24 months from date of manufacture, at room temperature
• Catalog Numbers
• Level 130ampules x 2.5mL/box SMN 10309925

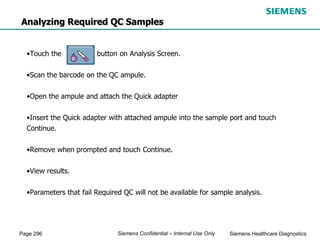

•Touch the button on Analysis Screen.
•Scan the barcode on the QC ampule.
•Open the ampule and attach the Quick adapter
•Insert the Quick adapter with attached ampule into the sample port and touch
Continue.
•Remove when prompted and touch Continue.
•View results.
•Parameters that fail Required QC will not be available for sample analysis.

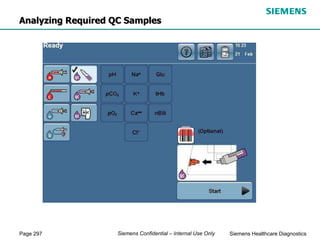

Analyzing Required QC Samples

Analyzing Required QC Samples

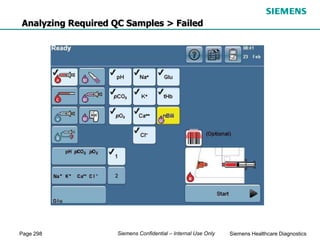

Analyzing Required QC Samples > Failed

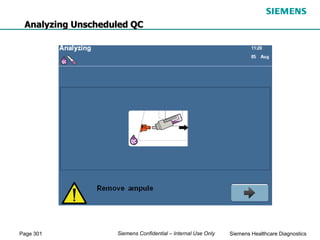

Analyzing Unscheduled QC
•Touch the QC ampule Button on the Analysis Screen
•Scan the barcode on the QC ampule
•Open the ampule and attach the Quick adapter
•Insert the Quick adapter with attached ampule into the sample port and touch Analyze
•Remove when prompted and touch Continue
•View results
•Parameters that fail Unscheduled QC will be available for sample analysis

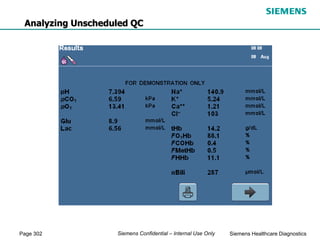

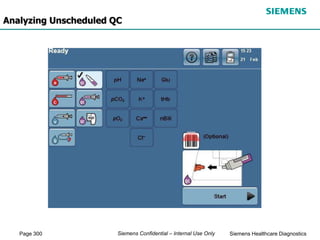

Analyzing Unscheduled QC

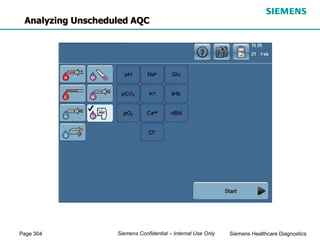

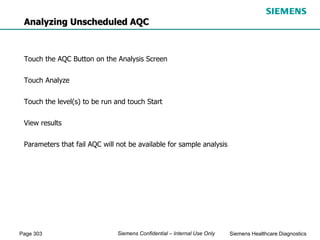

Analyzing Unscheduled AQC
Touch the AQC Button on the Analysis Screen
Touch Analyze
Touch the level(s) to be run and touch Start
View results
Parameters that fail AQC will not be available for sample analysis

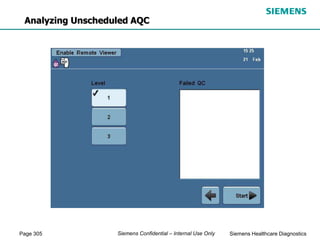

Analyzing Unscheduled AQC

RAPIDPoint 500
Calibrations

One Point Calibration
• Occurs every 30 minutes
• 2 minutes to complete
• pH, pO2, pCO2, Na+, K+, Cl-, Ca++, and Glu.
• The system measures the 200 Cal calibrator on all sensors and adjusts for
cal. drift of all analytes.
Calibrations

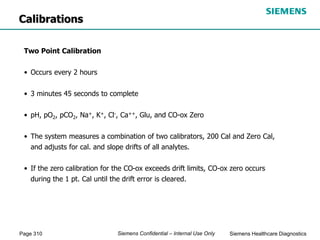

Two Point Calibration
• Occurs every 2 hours
• 3 minutes 45 seconds to complete
• pH, pO2, pCO2, Na+, K+, Cl-, Ca++, Glu, and CO-ox Zero
• The system measures a combination of two calibrators, 200 Cal and Zero Cal,
and adjusts for cal. and slope drifts of all analytes.
• If the zero calibration for the CO-ox exceeds drift limits, CO-ox zero occurs
during the 1 pt. Cal until the drift error is cleared.
Calibrations

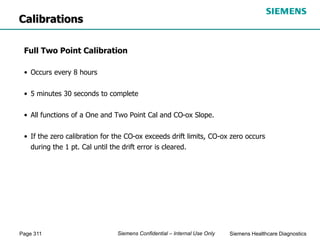

Full Two Point Calibration
• Occurs every 8 hours
• 5 minutes 30 seconds to complete
• All functions of a One and Two Point Cal and CO-ox Slope.
• If the zero calibration for the CO-ox exceeds drift limits, CO-ox zero occurs
during the 1 pt. Cal until the drift error is cleared.
Calibrations

Interruptible Calibrations

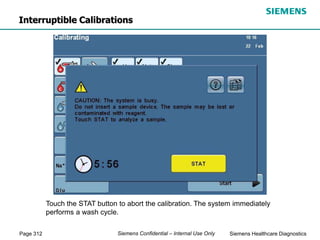

Touch the STAT button to abort the calibration. The system immediately
performs a wash cycle.

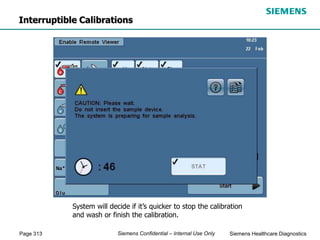

Interruptible Calibrations
System will decide if it’s quicker to stop the calibration
and wash or finish the calibration.

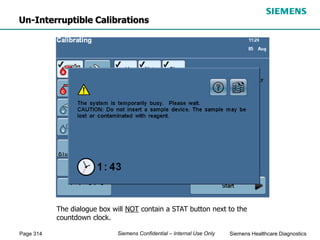

The dialogue box will NOT contain a STAT button next to the
countdown clock.
Un-Interruptible Calibrations

Cartridge Initialization Timeline
Calibration # Sequence Time elapse
(min)
Time since last
cal (min)
Interruptible /
Uninterruptible
1 Full Two Point - - Uninterruptible
2 Two Point - - Uninterruptible
3 Full Two Point 20 Uninterruptible
4 Two Point 44 20 Uninterruptible
5 One Point 66 20 Interruptible
8 Two Point 133 20 Uninterruptible
12 Full Two Point 225 20 Uninterruptible

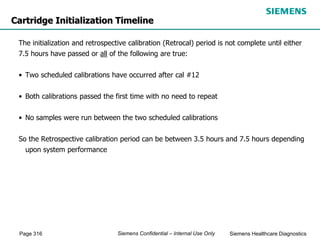

The initialization and retrospective calibration (Retrocal) period is not complete until either
7.5 hours have passed or all of the following are true:
• Two scheduled calibrations have occurred after cal #12
• Both calibrations passed the first time with no need to repeat
• No samples were run between the two scheduled calibrations
So the Retrospective calibration period can be between 3.5 hours and 7.5 hours depending
upon system performance
Cartridge Initialization Timeline

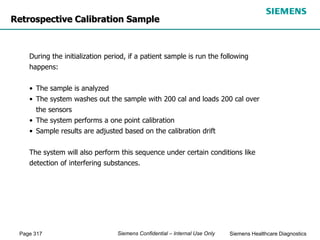

Retrospective Calibration Sample
During the initialization period, if a patient sample is run the following
happens:
• The sample is analyzed
• The system washes out the sample with 200 cal and loads 200 cal over
the sensors
• The system performs a one point calibration
• Sample results are adjusted based on the calibration drift
The system will also perform this sequence under certain conditions like
detection of interfering substances.

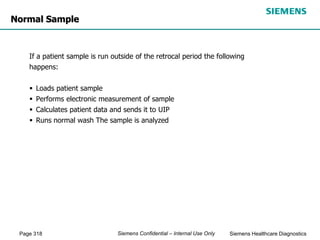

Normal Sample
If a patient sample is run outside of the retrocal period the following
happens:
 Loads patient sample
 Performs electronic measurement of sample
 Calculates patient data and sends it to UIP
 Runs normal wash The sample is analyzed

RAPIDPoint 500
Troubleshooting

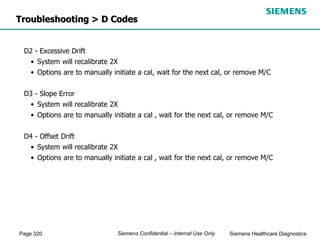

Troubleshooting > D Codes
D2 - Excessive Drift
• System will recalibrate 2X
• Options are to manually initiate a cal, wait for the next cal, or remove M/C
D3 - Slope Error
• Options are to manually initiate a cal , wait for the next cal, or remove M/C
D4 - Offset Drift
• Options are to manually initiate a cal , wait for the next cal, or remove M/C

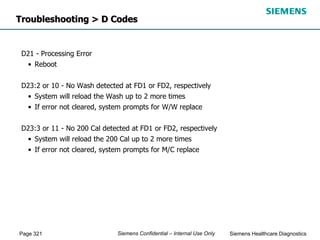

D21 - Processing Error
• Reboot
D23:2 or 10 - No Wash detected at FD1 or FD2, respectively
• System will reload the Wash up to 2 more times
• If error not cleared, system prompts for W/W replace
D23:3 or 11 - No 200 Cal detected at FD1 or FD2, respectively
• System will reload the 200 Cal up to 2 more times
• If error not cleared, system prompts for M/C replace

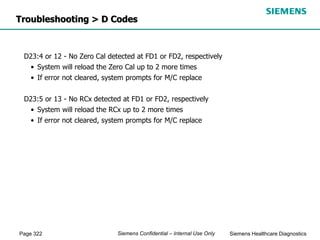

D23:4 or 12 - No Zero Cal detected at FD1 or FD2, respectively
• System will reload the Zero Cal up to 2 more times
D23:5 or 13 - No RCx detected at FD1 or FD2, respectively
• System will reload the RCx up to 2 more times

D23:7 or 8 - No Wash segment detected at either FD1 or FD2
• Repeat Wash up to 2 more times
• If error does not clear, system prompts for W/W replace
D23:9 - No foam Wash detected at FD1
• System initiates aggressive wash to clear clot and checks FD1 up to 2 more times
• If error does not clear after 3rd try, system prompts for sample port replacement
• Error common on new M/C - with more blood less common

D33:1 Valve Error
• System must be restarted to clear
D35 - Electronics Error
• System must be restarted to clear
• D35:14 Door Error - check for something blocking the door
D38 - Temperature Error
• Qualifiers 1, 2, 3, 6, & 12 - Fatal error
• Qualifiers 4 & 5 - Non-fatal
• System may clear error and will need to be restarted
• Check temperature of environment
• Qualifier 3 & 6 out of box - leave system running for 1 hour and then restart -
error may clear

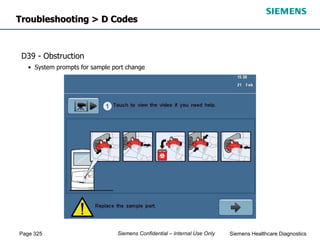

D39 - Obstruction
• System prompts for sample port change

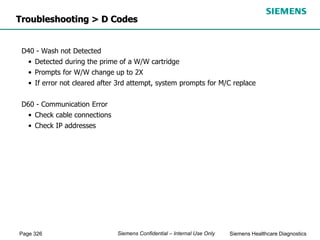

D40 - Wash not Detected
• Detected during the prime of a W/W cartridge
• Prompts for W/W change up to 2X
• If error not cleared after 3rd attempt, system prompts for M/C replace
D60 - Communication Error
• Check cable connections
• Check IP addresses

Bubble in Sample
• Will prompt for sample port change
Insufficient Sample
• Will prompt for sample port change
Refer to “System Messages” in the Troubleshooting and Calibrations section of the Service
Manual for a complete list of all Diagnostic Codes and Corrective Actions
Troubleshooting > Error Messages

RAPIDPoint 500
Cartridge Overview

Extensive Menu
Full Complement of Tests in a Single
Cartridge
Long Measurement Cartridge Use Life
Fully Customizable Patient Panels
Lactate and Neonatal Total Bilirubin
Total Bilirubin
Methodology Spectrophotometric
Lactate
Methodology Lactate Oxidase

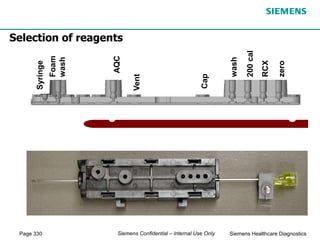

Selection of reagents
AQC
zero
RCX
200
cal
wash
Foam
wash
Syringe
Cap
Vent

Bag Contents – M-Cart and Wash

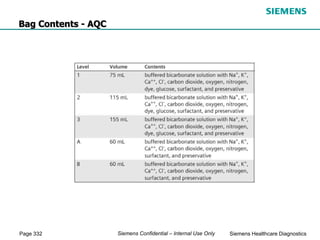

Bag Contents - AQC

Calibration Points

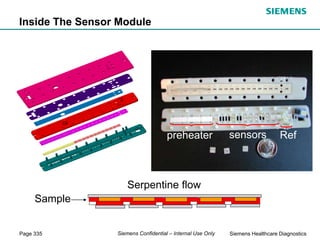

Inside The Sensor Module
Sample
Serpentine flow
preheater sensors Ref

RAPIDPoint 500 System Service Training Deck.ppt

More Related Content

Similar to RAPIDPoint 500 System Service Training Deck.ppt

Recently uploaded

RAPIDPoint 500 System Service Training Deck.ppt
