Questionari transmissió mecànica

1. TECNOLOGIA
TÈCNIQUES DE TRANSMISSIÓ
MECÀNICA
1.- Què és una transmissió?
2.- Quines funcions tenen les transmissions?
3.- Les transmissions, poden invertir la direcció d’una força? Fes un dibuix d’una
transmissió en que no es canvia la direcció de la força i un dibuix en que sí.
4.- Completa:
La transmissió rep una força per un costat, el costat de la __________________, i el
_________________ fa la transmissió de la força per que estigui disponible al costat
de la __________________.
5.- Defineix:
a) Costat d’arrossegament.
b) Mecanisme
c) Costat de sortida.
6.- Fes un esquema amb tots els tipus de mecanismes de transmissió de moviment.
Transmissions de tracció.
Transmissió per cadena.
7.- Explica el funcionament de la transmissió mitjançant cadenes.
8.- Posa exemples de transmissions mitjançant cadenes.
9.- Fes el sistema representat a la pàgina 6, figura 4 (experiència 1).
10.- Fes un dibuix del sistema i posa les seves parts.
11.- Modifica el sistema perquè sigui com el representat a la pàgina 7, figura 5
(experiència 2).
12.- Fes un dibuix del sistema i posa les seves parts.
13.- Què es una politja de tensió?
14.- Com funciona una politja de tensió?
15.- Quina utilitat té la molla del sistema?
16.- Què evitem muntant una politja de tensió en un sistema amb cadena?

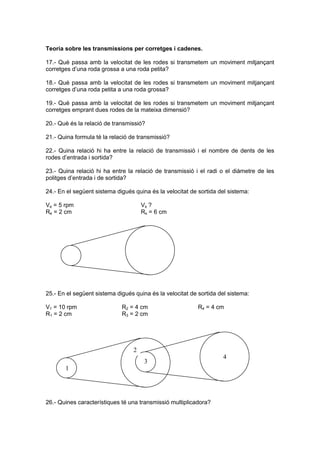

2. Teoria sobre les transmissions per corretges i cadenes.
17.- Què passa amb la velocitat de les rodes si transmetem un moviment mitjançant
corretges d’una roda grossa a una roda petita?
18.- Què passa amb la velocitat de les rodes si transmetem un moviment mitjançant
corretges d’una roda petita a una roda grossa?
19.- Què passa amb la velocitat de les rodes si transmetem un moviment mitjançant
corretges emprant dues rodes de la mateixa dimensió?
20.- Què és la relació de transmissió?
21.- Quina formula té la relació de transmissió?
22.- Quina relació hi ha entre la relació de transmissió i el nombre de dents de les
rodes d’entrada i sortida?
23.- Quina relació hi ha entre la relació de transmissió i el radi o el diàmetre de les
politges d’entrada i de sortida?
24.- En el següent sistema digués quina és la velocitat de sortida del sistema:
Ve = 5 rpm Vs ?
Re = 2 cm Rs = 6 cm
25.- En el següent sistema digués quina és la velocitat de sortida del sistema:
V1 = 10 rpm R2 = 4 cm R4 = 4 cm
R1 = 2 cm R3 = 2 cm
26.- Quines característiques té una transmissió multiplicadora?
1
3
2
1
4

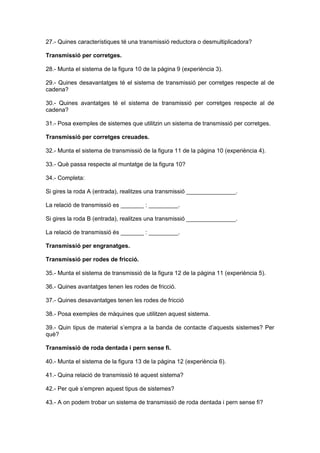

3. 27.- Quines característiques té una transmissió reductora o desmultiplicadora?
Transmissió per corretges.
28.- Munta el sistema de la figura 10 de la pàgina 9 (experiència 3).
29.- Quines desavantatges té el sistema de transmissió per corretges respecte al de
cadena?
30.- Quines avantatges té el sistema de transmissió per corretges respecte al de
cadena?
31.- Posa exemples de sistemes que utilitzin un sistema de transmissió per corretges.
Transmissió per corretges creuades.
32.- Munta el sistema de transmissió de la figura 11 de la pàgina 10 (experiència 4).
33.- Què passa respecte al muntatge de la figura 10?
34.- Completa:
Si gires la roda A (entrada), realitzes una transmissió _______________.
La relació de transmissió es _______ : _________.
Si gires la roda B (entrada), realitzes una transmissió _______________.
La relació de transmissió és _______ : _________.
Transmissió per engranatges.
Transmissió per rodes de fricció.
35.- Munta el sistema de transmissió de la figura 12 de la pàgina 11 (experiència 5).
36.- Quines avantatges tenen les rodes de fricció.
37.- Quines desavantatges tenen les rodes de fricció
38.- Posa exemples de màquines que utilitzen aquest sistema.
39.- Quin tipus de material s’empra a la banda de contacte d’aquests sistemes? Per
què?
Transmissió de roda dentada i pern sense fi.
40.- Munta el sistema de la figura 13 de la pàgina 12 (experiència 6).
41.- Quina relació de transmissió té aquest sistema?
42.- Per què s’empren aquest tipus de sistemes?
43.- A on podem trobar un sistema de transmissió de roda dentada i pern sense fi?

4. 44.- Per quin motiu s’utilitza aquest tipus de sistema a les grues?
Transmissió de cremallera.
45.- Munta els sistema de la figura 14, pàgina 13 (experiència 7).
46.- Per què s’empra aquesta tècnica?
47.- A on podem trobar aquests tipus de sistemes?
Transmissió amb engranatge angular.
48.- Munta el sistema de la figura 15, pàgina 13 (experiència 8).
49.- Per què serveix aquest tipus de muntatge?
50.- Quina relació de transmissió tenim en aquest sistema? Per què?
Transmissió reversible.
51.- Munta el sistema de la figura 16, pàgina 14 (experiència 9).
52.- Per què serveix aquest tipus de mecanisme?
53.- Explica com funciona el sistema.
54.- A on podem trobar aquest tipus de sistema? Explica com funciona.
Rodes dentades rectes.
55.- Munta el sistema de la figura 17, pàgina 15 (experiència 10).
56.- Quina diferència hi ha entre una transmissió multiplicadora o reductora?
57.- Quina relació de transmissió hi ha si la roda a del sistema és la d’entrada?
58.- Quin tipus de transmissió tenim?
59.- Quina relació de transmissió hi ha si la roda b del sistema és la d’entrada?
60.- Quin tipus de transmissió tenim?
61.- Què permeten aquest tipus de sistemes de transmissió amb rodes dentades
rectes?
Transmissions amb moltes rodes dentades.
62.- Munta el sistema de la figura 18, pàgina 16 (experiència 11).
63.- Quina és la relació de transmissió del sistema?
64.- La relació de transmissió del muntatge és el mateix que el del muntatge de la
figura 17. Per què?

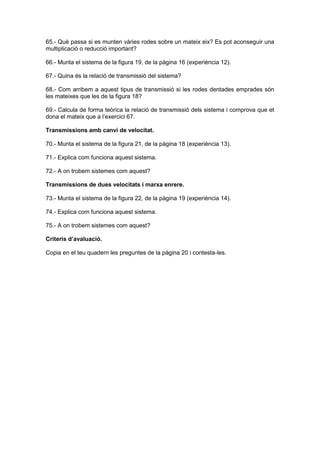

5. 65.- Què passa si es munten vàries rodes sobre un mateix eix? Es pot aconseguir una
multiplicació o reducció important?
66.- Munta el sistema de la figura 19, de la pàgina 16 (experiència 12).
67.- Quina és la relació de transmissió del sistema?
68.- Com arribem a aquest tipus de transmissió si les rodes dentades emprades són
les mateixes que les de la figura 18?
69.- Calcula de forma teòrica la relació de transmissió dels sistema i comprova que et
dona el mateix que a l’exercici 67.
Transmissions amb canvi de velocitat.
70.- Munta el sistema de la figura 21, de la pàgina 18 (experiència 13).
71.- Explica com funciona aquest sistema.
72.- A on trobem sistemes com aquest?
Transmissions de dues velocitats i marxa enrere.
73.- Munta el sistema de la figura 22, de la pàgina 19 (experiència 14).
74.- Explica com funciona aquest sistema.
75.- A on trobem sistemes com aquest?
Criteris d’avaluació.
Copia en el teu quadern les preguntes de la pàgina 20 i contesta-les.
