PSpiceを活用したNTCの抵抗分割回路シミュレーション

1. PSpiceを活用したNTCサーミスタの
抵抗分割回路シミュレーション
2015年4月9日
ビー・テクノロジー
http://www.beetech.info/
1
NTCサーミスタは温度の上昇に対して抵抗が減少するサーミスタです。
Copyright (C) Siam Bee Technologies 2015

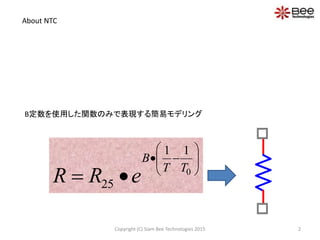

2. About NTC
B定数を使用した関数のみで表現する簡易モデリング
0
1 1
25
B
T T
R R e
 
  
 
 
2Copyright (C) Siam Bee Technologies 2015

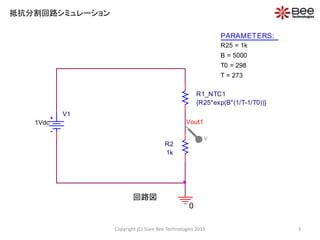

3. 抵抗分割回路シミュレーション
3Copyright (C) Siam Bee Technologies 2015
V1
1Vdc
0
PARAMETERS:
R25 = 1k
B = 5000
T0 = 298
T = 273
R1_NTC1
{R25*exp(B*(1/T-1/T0))}
R2
1k
Vout1
V
回路図

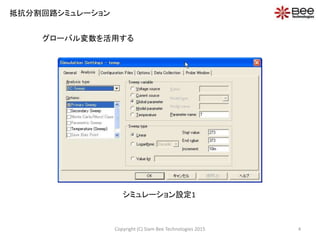

4. Copyright (C) Siam Bee Technologies 2015 4
抵抗分割回路シミュレーション
シミュレーション設定1
グローバル変数を活用する

5. Copyright (C) Siam Bee Technologies 2015 5
抵抗分割回路シミュレーション
シミュレーション設定2

6. Copyright (C) Siam Bee Technologies 2015 6
抵抗分割回路シミュレーション

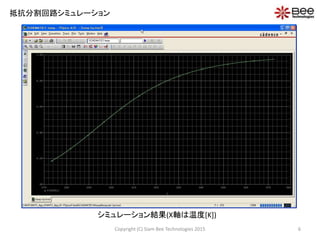

シミュレーション結果(X軸は温度[K])

7. Copyright (C) Siam Bee Technologies 2015 7
抵抗分割回路シミュレーション

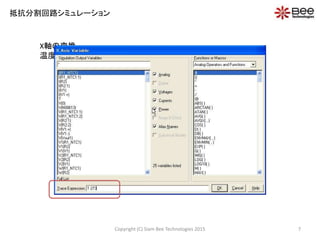

X軸の変換
温度[K]⇒温度[℃]

8. Copyright (C) Siam Bee Technologies 2015 8
抵抗分割回路シミュレーション
シミュレーション結果(X軸は温度[℃])

9. Copyright (C) Siam Bee Technologies 2015 9
抵抗分割回路シミュレーション

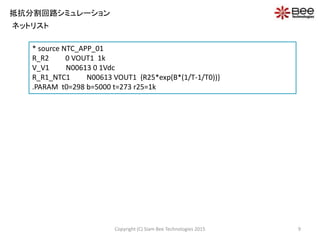

ネットリスト
* source NTC_APP_01
R_R2 0 VOUT1 1k
V_V1 N00613 0 1Vdc
R_R1_NTC1 N00613 VOUT1 {R25*exp(B*(1/T-1/T0))}
.PARAM t0=298 b=5000 t=273 r25=1k

10. Copyright (C) Siam Bee Technologies 2015 10
抵抗分割回路シミュレーション

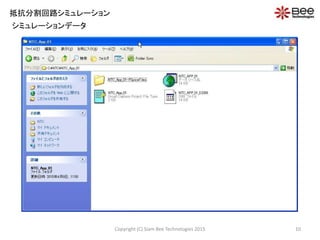

シミュレーションデータ

11. Copyright (C) Siam Bee Technologies 2015 11
抵抗分割回路シミュレーション

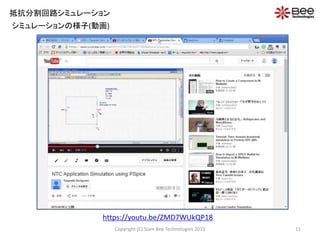

シミュレーションの様子(動画)
https://youtu.be/ZMD7WUkQP18
