1. Chisinau, 2013
Универсальная система
блочной подсветки
управляемой яркости

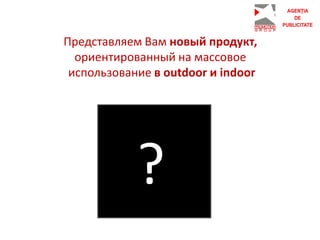

2. Представляем Вам новый продукт,
ориентированный на массовое
использование в outdoor и indoor
?

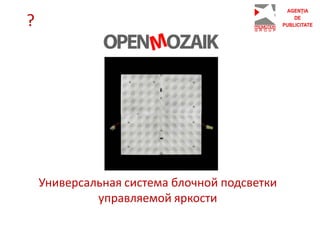

3. Универсальная система блочной подсветки
управляемой яркости
?

4. Прежде всего, это легкий блок-Mодуль
в корпусе из прочного пластика, на фронтальной
стороне которого расположены
светодиодные источники нормированного света
Что это?
Фронтальная сторона Обратная сторона

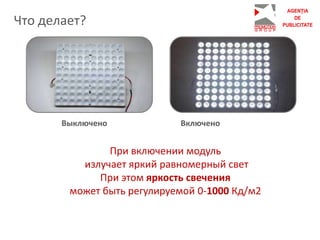

5. При включении модуль
излучает яркий равномерный свет
При этом яркость свечения
может быть регулируемой 0-1000 Кд/м2
Что делает?
Выключено Включено

6. Если поместить на расстоянии всего
15мм от поверхности Модуля
изображение на светопрозрачной пленке (бэклит)
получаем:
ультратонкий, легкий, энергосберегающий
вариант подсветки рекламного принта
Для чего?
Модуль светится Модуль + прозрачный Модуль в конструкции
принт ультратонкого
бокса подсветки

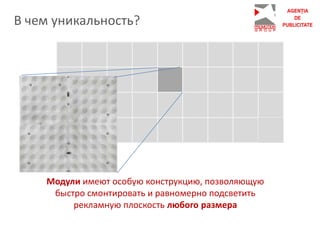

7. В чем уникальность?
Модули имеют особую конструкцию, позволяющую
быстро смонтировать и равномерно подсветить
рекламную плоскость любого размера

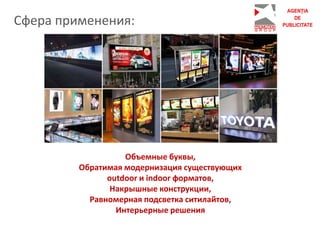

8. Сфера применения:
Объемные буквы,
Обратимая модернизация существующих
outdoor и indoor форматов,
Накрышные конструкции,
Равномерная подсветка ситилайтов,
Интерьерные решения

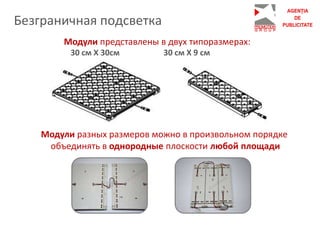

9. Модули представлены в двух типоразмерах:
Безграничная подсветка
30 см Х 30см 30 см Х 9 см
Модули разных размеров можно в произвольном порядке
объединять в однородные плоскости любой площади

10. Просто как конструктор!

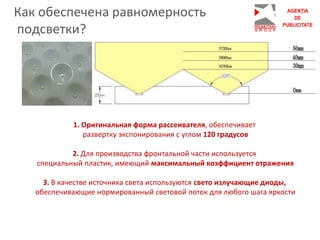

11. Как обеспечена равномерность
подсветки?
1. Оригинальная форма рассеивателя, обеспечивает
развертку экспонирования с углом 120 градусов
2. Для производства фронтальной части используется
специальный пластик, имеющий максимальный коэффициент отражения
3. В качестве источника света используются свето излучающие диоды,
обеспечивающие нормированный световой поток для любого шага яркости

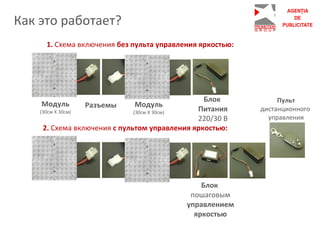

12. Как это работает?
1. Схема включения без пульта управления яркостью:
2. Схема включения с пультом управления яркостью:
Модуль
(30см Х 30см)
Модуль
(30см Х 30см)
Разъемы
Блок
Питания
220/30 В
Блок
пошаговым
управлением
яркостью
Пульт
дистанционного
управления

13. Пример решений (OUTDOOR)
Плоскости сверхбольшого размера в автомобильном тоннеле, 2012 год
Размер плоскости подсветки: 180м х 4 м
Количество плоскостей в тоннеле: 2 шт.
Особенности: подсветка рекламы + освещение тоннеля
Исполнение: водозащищенное, пылезащищенное
Энергоэффективность: 1000кд /1м2, потребление 60Вт /1м2

14. Пример решений (OUTDOOR)

15. Пример решений (INDOOR)
Плоскости большого размера в МЕТРОПОЛИТЕНЕ, 2011 год
Размер плоскости подсветки: 10м х 2 м
Количество плоскостей в тоннеле: 18 шт.
Особенности: реклама + освещение подземного перехода
Исполнение: пылезащищенное
Энергоэффективность: 800кд /1м2, потребление 60Вт /1м2

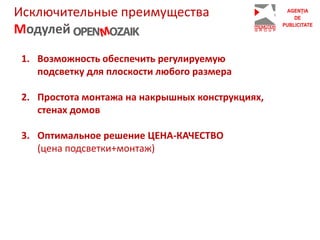

16. Исключительные преимущества
Модулей
1. Возможность обеспечить регулируемую
подсветку для плоскости любого размера
2. Простота монтажа на накрышных конструкциях,
стенах домов
3. Оптимальное решение ЦЕНА-КАЧЕСТВО
(цена подсветки+монтаж)

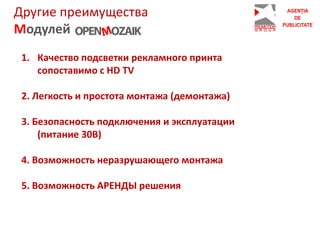

17. Другие преимущества
Модулей
1. Качество подсветки рекламного принта
сопоставимо с HD TV
2. Легкость и простота монтажа (демонтажа)
3. Безопасность подключения и эксплуатации
(питание 30В)
4. Возможность неразрушающего монтажа
5. Возможность АРЕНДЫ решения

18. Технические характеристики
Модуль 30 cm x 30 cm
Параметры Описание
Тип устройства LEB (Light Emission Block) модуль
Толщина 20 мм
Вес 450 грамм
Входная мощность 8W
Потребляемая
мощность
30-40W /m2
Яркость 70 Ra
Температура свечения Нейтральный белый : 4000 K-6500 K
Температура
эксплуатации
-20°C до +45°C
Надежность Более 25 000 часов

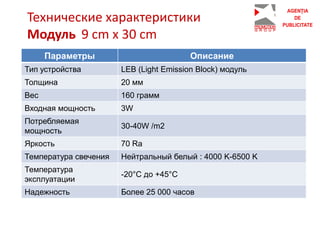

19. Параметры Описание
Тип устройства LEB (Light Emission Block) модуль
Толщина 20 мм
Вес 160 грамм
Входная мощность 3W
Потребляемая
мощность
30-40W /m2
Яркость 70 Ra
Температура свечения Нейтральный белый : 4000 K-6500 K
Температура
эксплуатации
-20°C до +45°C
Надежность Более 25 000 часов
Технические характеристики
Модуль 9 cm x 30 cm

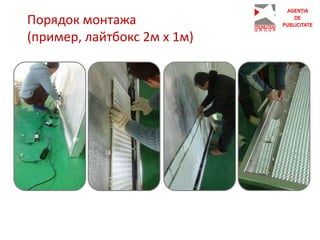

20. Порядок монтажа
(пример, лайтбокс 2м х 1м)

21. Cu respect,
Director
Promotion Group
Sidorenco Pavel
079230013, 060230013
022817713
E-mail: ceo@pg.md, www.pg.md
skype: psidorenco_w
