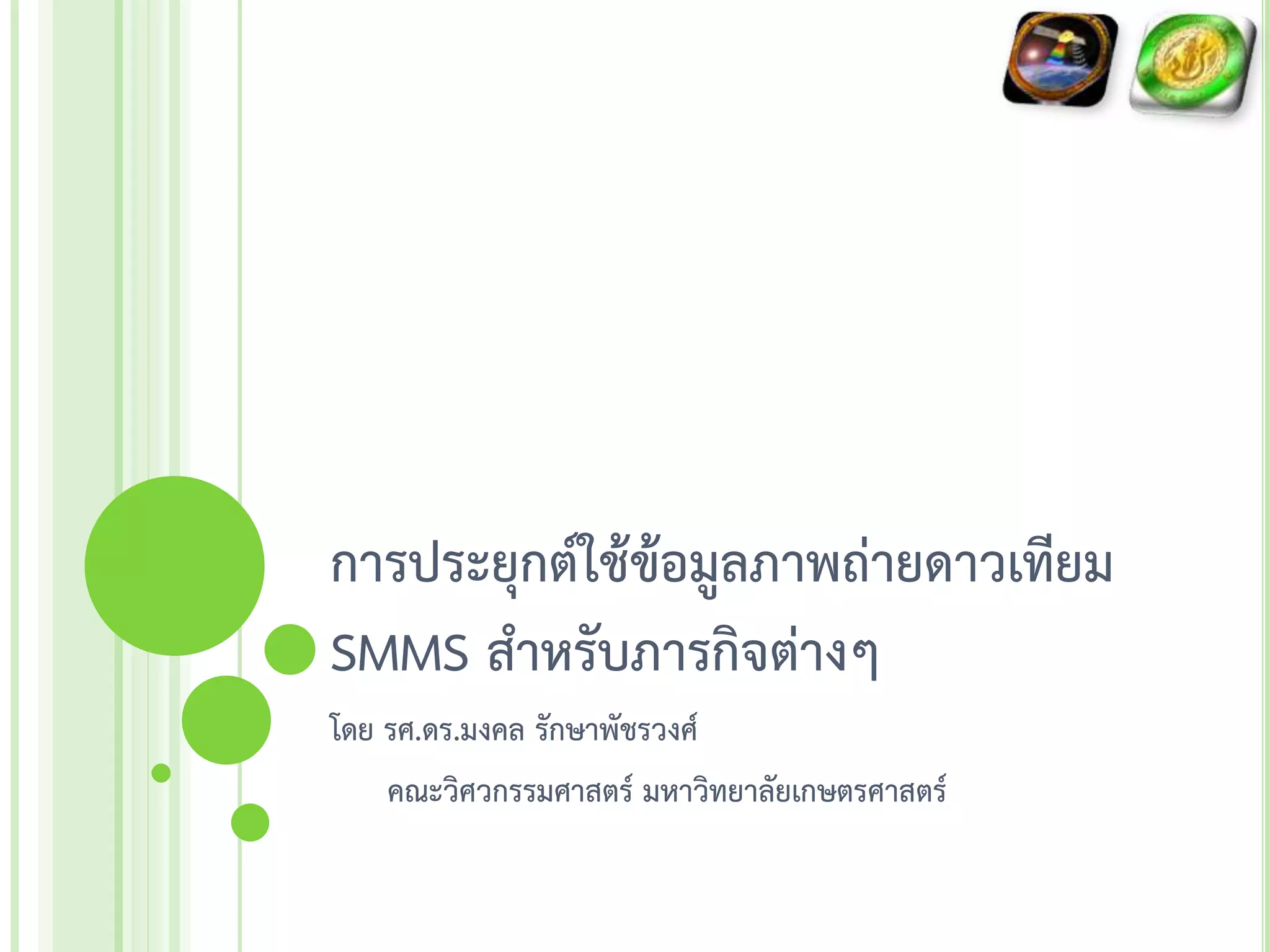

1. การประยุกต์ใช้ข้อมูลภาพถ่ายดาวเทียม
SMMS สาหรับภารกิจต่างๆ
โดย รศ.ดร.มงคล รักษาพัชรวงศ์
คณะวิศวกรรมศาสตร์ มหาวิทยาลัยเกษตรศาสตร์

2. ข้อมูลจาเพาะดาวเทียม SMMS
 มีวงโคจรลักษณะ Sun-
Synchronous ที่ความสูง 649
กิโลเมตร
 กล้อง CCD 4 แถบความถี่ (NIR,
Red, Green, Blue) ที่ความ
ละเอียด 30 เมตรต่อจุด ความ
กว้างของภาพ 711 กิโลเมตร
 กล้อง Hyper-Spectrum (HSI) มี
แถบความถี่ 115 ความถี่ ที่ความ
ละเอียด 100 เมตรต่อจุด ความ
กว้างของภาพ 51 กิโลเมตร
ดาวเทียม SMMS
ภาพถ่ายดาวเทียมจาก
กล้อง CCD
ภาพถ่ายดาวเทียมจากกล้อง
Hyper-Spectrum

3. โอกาสในการถ่ายภาพประเทศไทยของ
ดาวเทียม SMMS
ดาวเทียม SMMS มีวงโคจรพาดผ่าน
ประเทศไทยเกือบทุกวัน (รวม 20
รอบในเวลา 31 วัน แล้วจะวนรอบซ้า
อีกครั้ง)

4. ตัวอย่างการถ่ายภาพพื้นที่ประเทศไทยของดาวเทียม
SMMS ภายในครั้งเดียว
14/11/09
19/11/09
4/1/10

5. ข้อมูลจาเพาะดาวเทียม SMMS
เปรียบเทียบลักษณะของข้อมูลที่ได้จากดาวเทียม SMMS และ
ดาวเทียมธีออส
 ปรากฏว่าดาวเทียมทั้งสองมีลักษณะข้อมูลที่ “ไม่ซ้าซ้อนกัน” และ
สามารถนามาบูรณาการร่วมกันได้เป็นอย่างดี
อุปกรณ์บันทึกข้อมูล ดาวเทียมธีออส ดาวเทียม SMMS (HJ-1A)
CCD (4-band)
ความละเอียดจุดภาพ 15 เมตร
ความกว้างแนวภาพ 90 กิโลเมตร
ความละเอียดจุดภาพ 30 เมตร
ความกว้างแนวภาพ 700 กิโลเมตร
Hyperspectrum ไม่มี
ความละเอียดจุดภาพ 100 เมตร
ความกว้างแนวภาพ 50 กิโลเมตร
Panchromatic
ความละเอียดจุดภาพ 2 เมตร
ความกว้างแนวภาพ 22 กิโลเมตร
ไม่มี

6. ประสิทธิภาพของภาพถ่ายดาวเทียม SMMS แบบ CCD
ภาพจากการประเมินพื้นที่เพาะปลูกข้าวบริเวณจังหวัด
สุพรรณบุรี จากดาวเทียม ThEOS ช่วงเดือนกุมภาพันธ์
2553
ภาพจากการประเมินพื้นที่เพาะปลูกข้าวบริเวณจังหวัด
สุพรรณบุรี จากดาวเทียม SMMS ช่วงเดือนมีนาคม
2553
ต่างกันเพียง 2.16 เปอร์เซ็นต์
ที่มา: สานักงานเศรษฐกิจการเกษตร

7. ประสิทธิภาพของภาพถ่ายดาวเทียม SMMS แบบ CCD
 กรมทรัพยากรน้า นาไปใช้ทดแทนข้อมูลดาวเทียม LANDSAT และ
MODIS เพื่อวิเคราะห์ความแห้งแล้งของพื้นที่
ซอฟต์แวร์ประมวลผลข้อมูลความแห้งแล้งของพื้นที่
ที่มา: กรมทรัพยากรน้า

8. ข้อมูลการวิเคราะห์แหล่งน้าในเขื่อนป่าสักชลสิทธ์ ด้วย
ดาวเทียม SMMS (จากกรมทรัพยากรน้า)
2009/05/22
2010/01/04
2009/04/022009/03/06
2010/01/15 2010/01/19
2009/11/10
2009/11/14

14. ประสิทธิภาพของภาพถ่ายดาวเทียม SMMS แบบ HSI
การหาพื้นที่เพาะปลูกข้าว (พีรพลและคณะ 2553)

15. ประสิทธิภาพของภาพถ่ายดาวเทียม SMMS แบบ HSI
พื้นที่ตัวอย่าง
ข้อมูล Ground Truth จาก
สานักงานเศรษฐกิจการเกษตร
ข้อมูลจากการแยกแยะด้วยภาพถ่าย
ดาวเทียม SMMS แบบ HSI
วิธีการจาแนก
เปอร์เซ็นความถูกต้อง
%ข้าว %อื่นๆ %รวม
Parallelepiped 62.03 96.86 94.37
Minimum Distance 63.81 97.16 94.77
Mahalanobis
Distance
68.86 93.42 91.66
Maximum Likelihood 68.32 93.71 91.89
Spectral Angle
Mapper
50.74 98.66 95.24
Spectral Information
Divergence
47.62 95.47 92.05
Binary Encoding 37.16 95.72 91.54

16. ศูนย์ประมวลผลภาพถ่ายดาวเทียม SMMS

17. ภารกิจศูนย์ประมวลผลภาพถ่ายดาวเทียม SMMS
 ส่งเสริมการใช้ประโยชน์ในด้านการเตือนภัยพิบัติ และการจัดการทรัพยากรของ
ประเทศ โดย
 คลังข้อมูลภาพถ่ายและผลิตภัณฑ์จากการประมวลผลข้อมูล
 วิจัยและพัฒนาภาพถ่ายดาวเทียมเพื่อนาไปใช้ประโยชน์ในด้านต่างๆ
 และลดภาระค่าใช้จ่ายในการจัดหาหรือบริหารจัดการข้อมูลของแต่ละหน่วยงาน
 มีภารกิจหลักดังนี้
 ภารกิจการเผยแพร่ภาพถ่ายดาวเทียม โดยไม่เสียค่าใช้จ่าย
 ภารกิจการปรับแก้ภาพถ่ายดาวเทียมเพื่อสร้างเป็นแผนที่พื้นฐานสาหรับประเทศไทย
 ภารกิจการจัดสร้างแผนที่โอกาศเกิดภัยพิบัติ เพื่อใช้เป็นข้อมูลสาหรับแจ้งเตือนภัย
 ภารกิจการติดตามสถานการณ์ด้านทรัพยากรธรรมชาติและประเมินพื้นที่เกิดภัย

18. ภารกิจเผยแพร่ภาพถ่ายดาวเทียม
Network Storage
Server
Catalog System
User
User
User User
GIN
(Government Information Network)/Internet
เผยแพร่ภาพถ่ายดาวเทียมแก่หน่วยงาน
ของรัฐ โดยไม่เสียค่าใช้จ่ายใดๆ ที่ระดับ
การประมวลผล Level 2

19. ภารกิจปรับแก้ไขภาพถ่ายดาวเทียม
Ground Thuth/GCP
/ / Output: Digital File and Hard Copy
Geometric Correction
Ground Control Point
Orth-rectification
Radian Correction
Atmospheric Correction
นาไปใช้ประโยชน์ในเชิงภูมิศาสตร์สารสนเทศ และเป็น
แผนที่มาตรฐานสาหรับสร้างผลิตภัณฑ์เพิ่มมูลค่า

20. ภารกิจสร้างแผนที่โอกาสเกิดภัยพิบัติ
GroundTruth
( )
Dynamic Hazard Map

21. ตัวอย่าง DYNAMIC HAZARD MAP ในพื้นที่จังหวัดอุตรดิษฐ์
Susceptibility
Map
(Weighting
Method)
APIer Map
Hazard
Map
created by APIt Map that update
from satellite image factor (Rainfall
Landuse Elevator and Slop)

22. ภารกิจติดตามสถานการณ์ด้านทรัพยากรธรรมชาติ
เป็นการติดตามสถานการณ์ทรัพยากรธรรมชาติ
 การกัดเซาะของชายฝั่ง
 การวิเคราะห์การเกิดดินถล่ม
 การติดตามสถานการณ์ไฟป่า
 การติดตามสถานการณ์น้า
 และอื่นๆ

23. การประเมินปัจจัยที่มีผลต่อการเกิดดินถล่ม :ความชุ่มชื้นในดิน
ด้วยภาพถ่าย HSI บนดาวเทียม SMMS
กราฟแสดงความสัมพันธ์ระหว่างย่านความถี่และความ
ชุ่มชื้นในดินที่ระยะความลึก (ที่ระยะ 30 และ 60
เซนติเมตร)

24. เงื่อนไข
ที่
วิธีการกรองข้อมูล
ข้อมูลอ้างอิง/แนวคิด
1 ไม่มีการกรองข้อมูล -
2 IR1<253 (K)
จากงานวิจัยในต่างประเทศพบว่าอุณหภูมิยอดเมฆ (BT) จากช่องสัญญาณ IR1 และ
IR2 ที่มีค่าต่ากว่า -20 oC (253 K) มีโอกาสเป็นข้อมูลของเมฆฝน
3 IR1<250 (K)
เนื่องจากต้องการหาค่า Threshold ที่เหมาะสมกับประเทศไทย คณะผู้วิจัยจึงได้ทดลอง
ใช้ค่าที่ต่ากว่างานวิจัยที่พบ
4 IR2<253 (K)
จากงานวิจัยในต่างประเทศพบว่าอุณหภูมิยอดเมฆ (BT) จากช่องสัญญาณ IR1 และ
IR2 ที่มีค่าต่ากว่า -20 oC (253 K) มีโอกาสเป็นข้อมูลของเมฆฝน
5 IR2<250 (K)
เนื่องจากต้องการหาค่า Threshold ที่เหมาะสมกับประเทศไทย คณะผู้วิจัยจึงได้ทดลอง
ใช้ค่าที่ต่ากว่างานวิจัยที่พบ
6 IR3<250 (K)
จากงานวิจัยในต่างประเทศพบว่าค่า BT จากช่องสัญญาณ IR3 ที่มีค่าต่ากว่า -23 oC
(250 K) มีโอกาสเป็นข้อมูลของเมฆฝน
7 IR3<247 (K)
เนื่องจากต้องการหาค่า Threshold ที่เหมาะสมกับประเทศไทย คณะผู้วิจัยจึงได้ทดลอง
ใช้ค่าที่ต่ากว่างานวิจัยที่พบ
8 IR1-IR2<0 (K)
จากงานวิจัยในต่างประเทศพบว่า BTD จากช่องสัญญาณ IR1 และ IR2 (Split
Window) ที่มีค่าต่ากว่า 0 oC มีโอกาสเป็นข้อมูลของเมฆฝน
9 IR2-IR1<0 (K)
เนื่องจากต้องการศึกษาว่าผลลัพธ์ที่ได้จากวิธีการ IR1-IR2 กับ IR2-IR1 วิธีการใด
ที่เหมาะสมที่สุด
10 IR1-IR3<0 (K)
จากงานวิจัยในประเทศญี่ปุ่น Kurino (1996) พบว่า BTD จากช่องสัญญาณ IR1
และ IR3 ที่มีค่าต่ากว่า 0 oC มีโอกาสเป็นข้อมูลของเมฆฝน
11 IR3-IR1<0 (K)
เนื่องจากต้องการศึกษาว่าผลลัพธ์ที่ได้จากวิธีการ IR1-IR3 กับ IR3-IR1 วิธีการใด
ที่เหมาะสมที่สุด
1.ซอฟต์แวร์ KU-MET สาหรับพยากรณ์ปริมาณน้าฝน
ร่วมกับภาพถ่ายดาวเทียม และสถานีวัดน้าฝน
2.ศึกษาเงื่อนไขและแนวคิด
ในการเลือกเงื่อนไขการกรอง
ข้อมูลจากภาพถ่ายดาวเทียม
เพื่อสร้างแบบจาลอง
3.การพยากรณ์ปริมาณน้าฝน เพื่อใช้ในการ
วิเคราะห์ปัจจัยในการเกิดดินถล่ม

25. การประเมินปัจจัยที่มีผลต่อการเกิดดินถล่ม :ความสูง และ
ความลาดชัน
ขั้นตอนการประยุกต์ใช้ความสูงและความลาดชันกับภาพถ่าย
ดาวเทียม1 2
3
นาภาพถ่าย CCD ดาวเทียม SMMS ในพื้นที่ต้นแบบ
ใช้ข้อมูล G-DEM ที่มีความละเอียด
เทียบเท่ากับภาพถ่ายดาวเทียม 30 เมตร
และเป็นมาตรฐานที่ยอมรับได้
ใช้ซอฟต์แวร์ Global Mapper นาข้อมูลมาซ้อนทับกัน
(ตัวอย่างในพื้นที่ห้วยน้ารี จังหวัดอุตรดิษฐ์)

26. การติดตามพื้นที่กัดเซาะชายฝั่ง
พิจารณาพื้นที่กัดเซาะชายฝั่ง
เช่น กรุงเทพ จันทบุรี และ
สมุทรปราการ เป็นต้น
เปรียบเทียบภาพถ่ายในพื้นที่
ศึกษาในช่วงเวลาที่แตกต่าง
กัน
ระบุการเปลี่ยนแปลงของ
พื้นที่กัดเซาะ (เพิ่ม/ลด) ได้ ตัวอย่างการติดตามพื้นที่กัดเซาะชายฝั่ง บริเวณวัด
ขุนสมุทรธาวาส อาเภอพระสมุทรเจดีย์ จังหวัด
สมุทรปราการ

27. การติดตามการใช้พื้นที่สัมปทานเหมืองแร่
พิจารณาพื้นที่สัมปทานเหมืองแร่ในพื้นที่ศึกษา
ของกรมทรัพยากรธรณี
ตรวจสอบความเปลี่ยนแปลงที่เกิดขึ้นในพื้นที่ใน
ลักษณะ Time Scale ด้วยภาพถ่ายดาวเทียม
ระบุถึงความเปลี่ยนแปลงของพื้นที่ สร้างเป็น
รายงานประจาเดือน

28. การบูรณาการข้อมูล CCD ของดาวเทียม SMMS ร่วมกับ
ข้อมูล GDEM และข้อมูล GIS พื้นฐาน
การจาลองสถานการณ์น้า
การออกแบบติดตั้งระบบสื่อสารสารอง
