1. LAPORAN PRAKTIKUM I
Network Interface Card (NIC)
Oleh:
Risqy Siwi Pradini
1141180080
Teknik Informatika - 2D
PROGRAM STUDI TEKNIK INFORMATIKA
JURUSAN TEKNIK ELEKTRO
POLITEKNIK NEGERI MALANG
2012

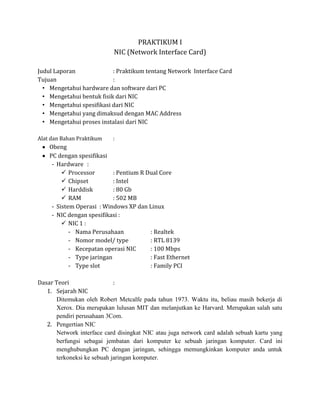

2. PRAKTIKUM I
NIC (Network Interface Card)
Judul Laporan : Praktikum tentang Network Interface Card
Tujuan :
• Mengetahui hardware dan software dari PC
• Mengetahui bentuk fisik dari NIC
• Mengetahui spesifikasi dari NIC
• Mengetahui yang dimaksud dengan MAC Address
• Mengetahui proses instalasi dari NIC
Alat dan Bahan Praktikum :
Obeng
PC dengan spesifikasi
- Hardware :
 Processor : Pentium R Dual Core
 Chipset : Intel
 Harddisk : 80 Gb
 RAM : 502 MB
- Sistem Operasi : Windows XP dan Linux
- NIC dengan spesifikasi :
 NIC 1 :
- Nama Perusahaan : Realtek
- Nomor model/ type : RTL 8139
- Kecepatan operasi NIC : 100 Mbps
- Type jaringan : Fast Ethernet
- Type slot : Family PCI
Dasar Teori :
1. Sejarah NIC
Ditemukan oleh Robert Metcalfe pada tahun 1973. Waktu itu, beliau masih bekerja di
Xerox. Dia merupakan lulusan MIT dan melanjutkan ke Harvard. Merupakan salah satu
pendiri perusahaan 3Com.
2. Pengertian NIC
Network interface card disingkat NIC atau juga network card adalah sebuah kartu yang
berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Card ini
menghubungkan PC dengan jaringan, sehingga memungkinkan komputer anda untuk
terkoneksi ke sebuah jaringan komputer.

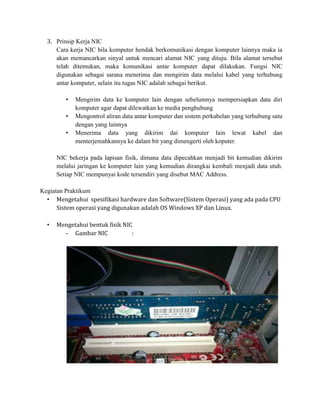

3. 3. Prinsip Kerja NIC
Cara kerja NIC bila komputer hendak berkomunikasi dengan komputer lainnya maka ia
akan memancarkan sinyal untuk mencari alamat NIC yang dituju. Bila alamat tersebut
telah ditemukan, maka komunikasi antar komputer dapat dilakukan. Fungsi NIC
digunakan sebagai sarana menerima dan mengirim data melalui kabel yang terhubung
antar komputer, selain itu tugas NIC adalah sebagai berikut.
• Mengirim data ke komputer lain dengan sebelumnya mempersiapkan data diri
komputer agar dapat dilewatkan ke media penghubung
• Mengontrol aliran data antar komputer dan sistem perkabelan yang terhubung satu
dengan yang lainnya
• Menerima data yang dikirim dai komputer lain lewat kabel dan
menterjemahkannya ke dalam bit yang dimengerti oleh koputer.
NIC bekerja pada lapisan fisik, dimana data dipecahkan menjadi bit kemudian dikirim
melalui jaringan ke komputer lain yang kemudian dirangkai kembali menjadi data utuh.
Setiap NIC mempunyai kode tersendiri yang disebut MAC Address.
Kegiatan Praktikum
• Mengetahui spesifikasi hardware dan Software(Sistem Operasi) yang ada pada CPU
Sistem operasi yang digunakan adalah OS Windows XP dan Linux.
• Mengetahui bentuk fisik NIC
- Gambar NIC :

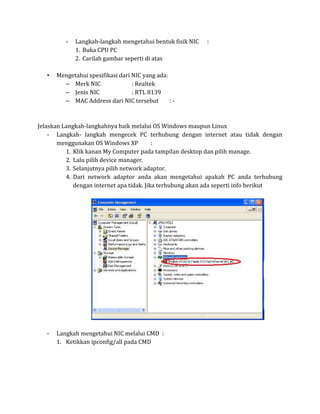

4. - Langkah-langkah mengetahui bentuk fisik NIC :
1. Buka CPU PC
2. Carilah gambar seperti di atas
• Mengetahui spesifikasi dari NIC yang ada:
– Merk NIC : Realtek
– Jenis NIC : RTL 8139
– MAC Address dari NIC tersebut :-
Jelaskan Langkah-langkahnya baik melalui OS Windows maupun Linux
- Langkah- langkah mengecek PC terhubung dengan internet atau tidak dengan
menggunakan OS Windows XP :
1. Klik kanan My Computer pada tampilan desktop dan pilih manage.
2. Lalu pilih device manager.
3. Selanjutnya pilih network adaptor.
4. Dari network adaptor anda akan mengetahui apakah PC anda terhubung
dengan internet apa tidak. Jika terhubung akan ada seperti info berikut
- Langkah mengetahui NIC melalui CMD :
1. Ketikkan ipconfig/all pada CMD

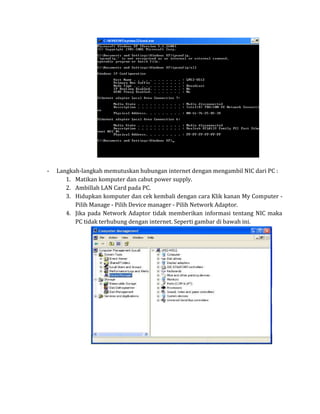

5. - Langkah-langkah memutuskan hubungan internet dengan mengambil NIC dari PC :
1. Matikan komputer dan cabut power supply.
2. Ambillah LAN Card pada PC.
3. Hidupkan komputer dan cek kembali dengan cara Klik kanan My Computer -
Pilih Manage - Pilih Device manager - Pilih Network Adaptor.
4. Jika pada Network Adaptor tidak memberikan informasi tentang NIC maka
PC tidak terhubung dengan internet. Seperti gambar di bawah ini.

6. - Langkah- langkah mengecek PC terhubung dengan internet atau tidak dengan
menggunakan OS Linux :
1. Klik ikon Edit pada menu yang tersedia
2. Pilih Edit Connections
3. Pilih Network Connections
4. Klik 2x Auto eth7
5. Klik editing Auto eth7
6. Klik Save
- Langkah untuk mengecek PC terhubung dengan internet melalui CMD :
1. Ketikkan ifconfig pada terminal maka akan muncul keterangan mengenai
informasi NIC
- Langkah-langkah memutuskan hubungan internet dengan mengambil NIC dari PC :
1. Matikan komputer dan cabut power supply.
2. Ambillah LAN Card pada PC.
3. Hidupkan komputer dan cek kembali dengan cara Pilih Edit Connections -
Pilih Network Connections

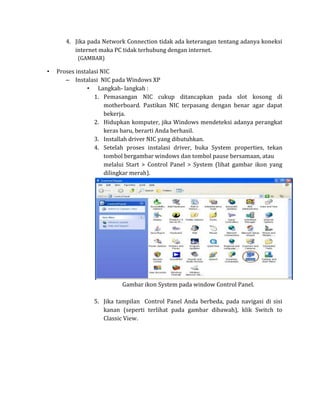

7. 4. Jika pada Network Connection tidak ada keterangan tentang adanya koneksi
internet maka PC tidak terhubung dengan internet.
(GAMBAR)
• Proses instalasi NIC
– Instalasi NIC pada Windows XP
• Langkah- langkah :
1. Pemasangan NIC cukup ditancapkan pada slot kosong di
motherboard. Pastikan NIC terpasang dengan benar agar dapat
bekerja.
2. Hidupkan komputer, jika Windows mendeteksi adanya perangkat
keras baru, berarti Anda berhasil.
3. Installah driver NIC yang dibutuhkan.
4. Setelah proses instalasi driver, buka System properties, tekan
tombol bergambar windows dan tombol pause bersamaan, atau
melalui Start > Control Panel > System (lihat gambar ikon yang
dilingkar merah).
Gambar ikon System pada window Control Panel.
5. Jika tampilan Control Panel Anda berbeda, pada navigasi di sisi
kanan (seperti terlihat pada gambar dibawah), klik Switch to
Classic View.

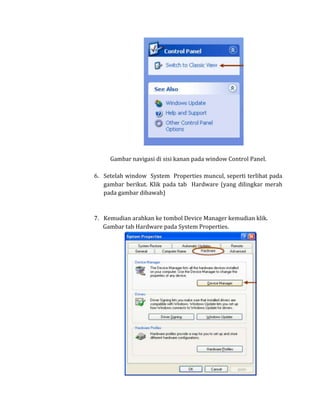

8. Gambar navigasi di sisi kanan pada window Control Panel.
6. Setelah window System Properties muncul, seperti terlihat pada
gambar berikut. Klik pada tab Hardware (yang dilingkar merah
pada gambar dibawah)
7. Kemudian arahkan ke tombol Device Manager kemudian klik.
Gambar tab Hardware pada System Properties.

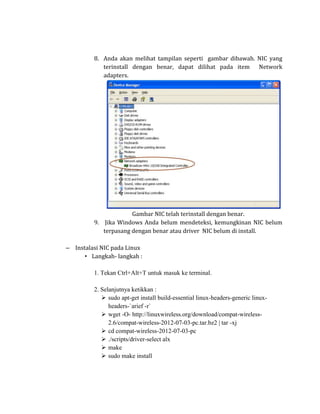

9. 8. Anda akan melihat tampilan seperti gambar dibawah. NIC yang
terinstall dengan benar, dapat dilihat pada item Network
adapters.
Gambar NIC telah terinstall dengan benar.
9. Jika Windows Anda belum mendeteksi, kemungkinan NIC belum
terpasang dengan benar atau driver NIC belum di install.
– Instalasi NIC pada Linux
• Langkah- langkah :
1. Tekan Ctrl+Alt+T untuk masuk ke terminal.
2. Selanjutnya ketikkan :
 sudo apt-get install build-essential linux-headers-generic linux-
headers-`arief -r`
 wget -O- http://linuxwireless.org/download/compat-wireless-
2.6/compat-wireless-2012-07-03-pc.tar.bz2 | tar -xj
 cd compat-wireless-2012-07-03-pc
 ./scripts/driver-select alx
 make
 sudo make install

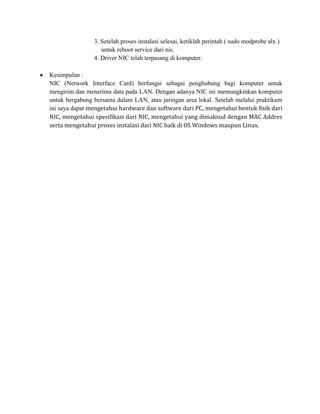

10. 3. Setelah proses instalasi selesai, ketiklah perintah ( sudo modprobe alx )
untuk reboot service dari nic.
4. Driver NIC telah terpasang di komputer.
Kesimpulan :
NIC (Network Interface Card) berfungsi sebagai penghubung bagi komputer untuk
mengirim dan menerima data pada LAN. Dengan adanya NIC ini memungkinkan komputer
untuk bergabung bersama dalam LAN, atau jaringan area lokal. Setelah melalui praktikum
ini saya dapat mengetahui hardware dan software dari PC, mengetahui bentuk fisik dari
NIC, mengetahui spesifikasi dari NIC, mengetahui yang dimaksud dengan MAC Addres
serta mengetahui proses instalasi dari NIC baik di OS Windows maupun Linux.
