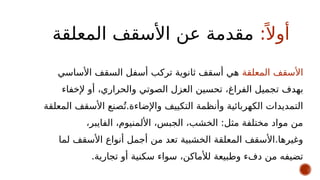

‫المعلقة‬ ‫األسقف‬ ‫عن‬ ‫مقدمة‬
‫المعلقة‬ ‫األسقف‬
‫األساسي‬ ‫السقف‬ ‫أسفل‬ ‫تركب‬ ‫ثانوية‬ ‫أسقف‬ ‫هي‬
‫به‬
‫دف‬
‫ت‬
‫إلخفاء‬ ‫أو‬ ،‫والحراري‬ ‫الصوتي‬ ‫العزل‬ ‫تحسين‬ ،‫الفراغ‬ ‫جميل‬
‫المعلقة‬ ‫األسقف‬ ‫صنع‬ُ‫ت‬.‫واإلضاءة‬ ‫التكييف‬ ‫وأنظمة‬ ‫الكهربائية‬ ‫التمديدات‬
،‫الفايبر‬ ،‫األلمنيوم‬ ،‫الجبس‬ ،‫الخشب‬ :‫مثل‬ ‫مختلفة‬ ‫مواد‬ ‫من‬
‫لما‬ ‫األسقف‬ ‫أنواع‬ ‫أجمل‬ ‫من‬ ‫تعد‬ ‫الخشبية‬ ‫المعلقة‬ ‫األسقف‬.‫وغيرها‬
.‫تجارية‬ ‫أو‬ ‫سكنية‬ ‫سواء‬ ،‫لألماكن‬ ‫وطبيعة‬ ‫دفء‬ ‫من‬ ‫تضيفه‬

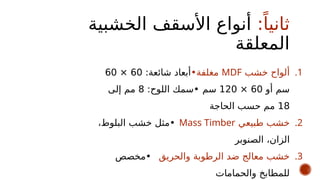

3. :ً‫ثانيا‬
‫الخشبية‬ ‫األسقف‬ ‫أنواع‬
‫المعلقة‬
.1
‫خشب‬ ‫ألواح‬
MDF
‫مغلفة‬
•
:‫شائعة‬ ‫أبعاد‬
60
×
60
‫أو‬ ‫سم‬
60
×
120
‫سم‬
•
:‫اللوح‬ ‫سمك‬
8
‫إلى‬ ‫مم‬
18
‫الحاجة‬ ‫حسب‬ ‫مم‬
.2
‫طبيعي‬ ‫خشب‬
Mass Timber
•
،‫البلوط‬ ‫خشب‬ ‫مثل‬
‫الصنوبر‬ ،‫الزان‬
.3
‫والحريق‬ ‫الرطوبة‬ ‫ضد‬ ‫معالج‬ ‫خشب‬
•
‫مخصص‬
‫والحمامات‬ ‫للمطابخ‬

4. :ً‫ثالثا‬

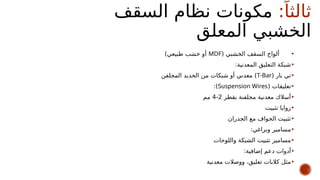

‫السقف‬ ‫نظام‬ ‫مكونات‬
‫المعلق‬ ‫الخشبي‬
•
( ‫الخشبي‬ ‫السقف‬ ‫ألواح‬
MDF
)‫طبيعي‬ ‫خشب‬ ‫أو‬
•
:‫المعدنية‬ ‫التعليق‬ ‫شبكة‬
•
( ‫بار‬ ‫تي‬
T-Bar
‫المجلفن‬ ‫الحديد‬ ‫من‬ ‫شبكات‬ ‫أو‬ ‫معدني‬ )
•
( ‫تعليقات‬
Suspension Wires
:)
•
‫بقطر‬ ‫مجلفنة‬ ‫معدنية‬ ‫أسالك‬
2
-
4
‫مم‬
•
‫تثبيت‬ ‫زوايا‬
•
‫الجدران‬ ‫مع‬ ‫الحواف‬ ‫تثبيت‬
•
:‫وبراغي‬ ‫مسامير‬
•
‫واللوحات‬ ‫الشبكة‬ ‫تثبيت‬ ‫مسامير‬
•
:‫إضافية‬ ‫دعم‬ ‫أدوات‬
•
‫معدنية‬ ‫ووصالت‬ ،‫تعليق‬ ‫كالبات‬ ‫مثل‬

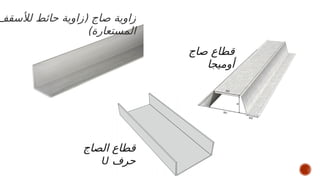

5. ‫صاج‬ ‫قطاع‬
‫أوميجا‬
‫الصاج‬ ‫قطاع‬
‫حرف‬
U
‫لألسقف‬ ‫حائط‬ ‫(زاوية‬ ‫صاج‬ ‫زاوية‬
)‫المستعارة‬

6. :ً‫رابعا‬
‫التنفيذ‬ ‫وخطوات‬ ‫التركيب‬ ‫طرق‬
‫بالتفصيل‬

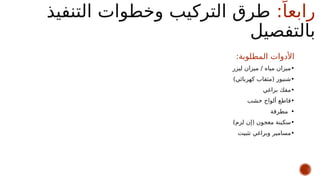

:‫المطلوبة‬ ‫األدوات‬
•
‫ليزر‬ ‫ميزان‬ / ‫مياه‬ ‫ميزان‬
•
)‫كهربائي‬ ‫(مثقاب‬ ‫شنيور‬
•
‫براغي‬ ‫مفك‬
•
‫خشب‬ ‫ألواح‬ ‫قاطع‬
•
‫مطرقة‬
•
)‫لزم‬ ‫(إن‬ ‫معجون‬ ‫سكينة‬
•
‫تثبيت‬ ‫وبراغي‬ ‫مسامير‬

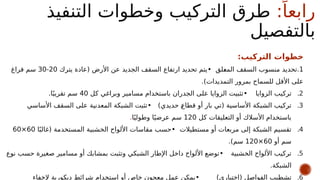

7. :ً‫رابعا‬
‫التنفيذ‬ ‫وخطوات‬ ‫التركيب‬ ‫طرق‬
‫بالتفصيل‬
:‫التركيب‬ ‫خطوات‬
1
.
‫لق‬u
‫ع‬‫الم‬ ‫السقف‬ ‫منسوب‬ ‫تحديد‬
•
‫يترك‬ ‫(عادة‬ ‫األرض‬ ‫عن‬ ‫الجديد‬ ‫السقف‬ ‫ارتفاع‬ ‫تحديد‬ ‫يتم‬
20
-
30
‫فراغ‬ ‫سم‬
.)‫التمديدات‬ ‫بمرور‬ ‫للسماح‬ ‫األقل‬ ‫على‬
.2
‫الزوايا‬ ‫تركيب‬
•
‫كل‬ ‫وبراغي‬ ‫مسامير‬ ‫باستخدام‬ ‫الجدران‬ ‫على‬ ‫الزوايا‬ ‫تثبيت‬
40
.‫ا‬ً‫تقريب‬ ‫سم‬
.3
)‫حديدي‬ u
‫ع‬‫قطا‬ ‫أو‬ ‫بار‬ ‫(تي‬ ‫األساسية‬ ‫الشبكة‬ ‫تركيب‬
•
‫األساسي‬ ‫السقف‬ ‫على‬ ‫المعدنية‬ ‫الشبكة‬ ‫تثبت‬
‫كل‬ ‫التعليقات‬ ‫أو‬ ‫األسالك‬ ‫باستخدام‬
120
‫ا‬ً‫وطولي‬ ‫ا‬ً‫عرضي‬ ‫سم‬
.
.4
‫مستطيالت‬ ‫أو‬ ‫مربعات‬ ‫إلى‬ ‫الشبكة‬ ‫تقسيم‬
•
‫ا‬ً‫(غالب‬ ‫المستخدمة‬ ‫الخشبية‬ ‫األلواح‬ ‫مقاسات‬ ‫حسب‬
60
×
60
‫أو‬ ‫سم‬
60
×
120
.)‫سم‬
.5
‫الخشبية‬ ‫األلواح‬ ‫تركيب‬
•
‫نوع‬ ‫حسب‬ ‫صغيرة‬ ‫مسامير‬ ‫أو‬ ‫بمشابك‬ ‫وتثبت‬ ‫الشبكي‬ ‫اإلطار‬ ‫داخل‬ ‫األلواح‬ ‫توضع‬
.‫الشبكة‬
.6
)‫(اختياري‬ ‫الفواصل‬ ‫تشطيب‬
•
‫إلخفاء‬ ‫ديكورية‬ ‫شرائط‬ ‫استخدام‬ ‫أو‬ ‫خاص‬ ‫معجون‬ ‫عمل‬ ‫يمكن‬

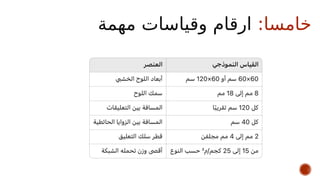

10. ‫خامسا‬
:
‫مهمة‬ ‫وقياسات‬ ‫ارقام‬

11. :ً‫سادسا‬

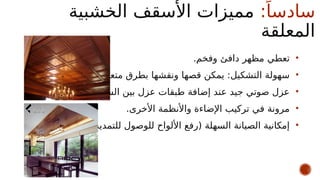

‫الخشبية‬ ‫األسقف‬ ‫مميزات‬
‫المعلقة‬
•
.‫وفخم‬ ‫دافئ‬ ‫مظهر‬ ‫تعطي‬
•
.‫متعددة‬ ‫بطرق‬ ‫ونقشها‬ ‫قصها‬ ‫يمكن‬ :‫التشكيل‬ ‫سهولة‬
•
.‫السقفين‬ ‫بين‬ ‫عزل‬ ‫طبقات‬ ‫إضافة‬ ‫عند‬ ‫جيد‬ ‫صوتي‬ ‫عزل‬
•
.‫األخرى‬ ‫واألنظمة‬ ‫اإلضاءة‬ ‫تركيب‬ ‫في‬ ‫مرونة‬
•
.)‫للتمديدات‬ ‫للوصول‬ ‫األلواح‬ ‫(رفع‬ ‫السهلة‬ ‫الصيانة‬ ‫إمكانية‬

12. :ً‫سابعا‬

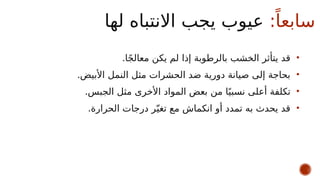

‫لها‬ ‫االنتباه‬ ‫يجب‬ ‫عيوب‬
•
.‫ا‬ً‫ج‬‫معال‬ ‫يكن‬ ‫لم‬ ‫إذا‬ ‫بالرطوبة‬ ‫الخشب‬ ‫يتأثر‬ ‫قد‬
•
.‫األبيض‬ ‫النمل‬ ‫مثل‬ ‫الحشرات‬ ‫ضد‬ ‫دورية‬ ‫صيانة‬ ‫إلى‬ ‫بحاجة‬
•
.‫الجبس‬ ‫مثل‬ ‫األخرى‬ ‫المواد‬ ‫بعض‬ ‫من‬ ‫ا‬ً‫نسبي‬ ‫أعلى‬ ‫تكلفة‬
•
.‫الحرارة‬ ‫درجات‬ ‫ر‬ّ‫تغي‬ ‫مع‬ ‫انكماش‬ ‫أو‬ ‫تمدد‬ ‫به‬ ‫يحدث‬ ‫قد‬

13. ً‫ثامنا‬

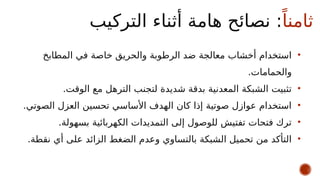

‫التركيب‬ ‫أثناء‬ ‫هامة‬ ‫نصائح‬ :
•
‫المطابخ‬ ‫في‬ ‫خاصة‬ ‫والحريق‬ ‫الرطوبة‬ ‫ضد‬ ‫معالجة‬ ‫أخشاب‬ ‫استخدام‬
.‫والحمامات‬
•
.‫الوقت‬ ‫مع‬ ‫الترهل‬ ‫لتجنب‬ ‫شديدة‬ ‫بدقة‬ ‫المعدنية‬ ‫الشبكة‬ ‫تثبيت‬
•
.‫الصوتي‬ ‫العزل‬ ‫تحسين‬ ‫األساسي‬ ‫الهدف‬ ‫كان‬ ‫إذا‬ ‫صوتية‬ ‫عوازل‬ ‫استخدام‬
•
.‫بسهولة‬ ‫الكهربائية‬ ‫التمديدات‬ ‫إلى‬ ‫للوصول‬ ‫تفتيش‬ ‫فتحات‬ ‫ترك‬
•
.‫نقطة‬ ‫أي‬ ‫على‬ ‫الزائد‬ ‫الضغط‬ ‫وعدم‬ ‫بالتساوي‬ ‫الشبكة‬ ‫تحميل‬ ‫من‬ ‫التأكد‬

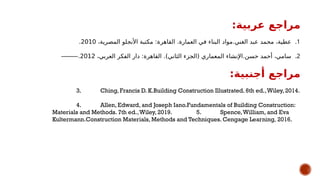

14. :‫عربية‬ ‫مراجع‬
.1
،‫المصرية‬ ‫األنجلو‬ ‫مكتبة‬ :‫القاهرة‬ .‫العمارة‬ ‫في‬ ‫البناء‬ ‫مواد‬.‫الغني‬ ‫عبد‬ ‫محمد‬ ،‫عطية‬
2010
.
.2
،‫العربي‬ ‫الفكر‬ ‫دار‬ :‫القاهرة‬ .)‫الثاني‬ ‫(الجزء‬ ‫المعماري‬ ‫اإلنشاء‬.‫حسن‬ ‫أحمد‬ ،‫سامي‬
2012
.
⸻
:‫أجنبية‬ ‫مراجع‬
3. Ching, Francis D. K.Building Construction Illustrated. 6th ed.,Wiley, 2014.
4. Allen, Edward, and Joseph Iano.Fundamentals of Building Construction:
Materials and Methods. 7th ed.,Wiley, 2019. 5. Spence,William, and Eva
Kultermann.Construction Materials, Methods and Techniques. Cengage Learning, 2016.
