ERD & CLASS DIAGRAM
Sistem Basis Data
Teknik
Informatika
09
Ilmu
Komputer
Assoc. Prof. Ir. Siswanto, M.M, M.Kom, CADS

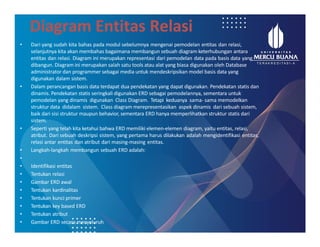

Diagram Entitas Relasi
• Dari yang sudah kita bahas pada modul sebelumnya mengenai pemodelan entitas dan relasi,
selanjutnya kita akan membahas bagaimana membangun sebuah diagram keterhubungan antara
entitas dan relasi. Diagram ini merupakan representasi dari pemodelan data pada basis data yang
dibangun. Diagram ini merupakan salah satu tools atau alat yang biasa digunakan oleh Database
administrator dan programmer sebagai media untuk mendeskripsikan model basis data yang
digunakan dalam sistem.
• Dalam perancangan basis data terdapat dua pendekatan yang dapat digunakan. Pendekatan statis dan
dinamis. Pendekatan statis seringkali digunakan ERD sebagai pemodelannya, sementara untuk
pemodelan yang dinamis digunakan Class Diagram. Tetapi keduanya sama- sama memodelkan
struktur data didalam sistem. Class diagram merepresentasikan aspek dinamis dari sebuah sistem,
baik dari sisi struktur maupun behavior, sementara ERD hanya memperlihatkan struktur statis dari
sistem.
• Seperti yang telah kita ketahui bahwa ERD memiliki elemen-elemen diagram, yaitu entitas, relasi,
atribut. Dari sebuah deskripsi sistem, yang pertama harus dilakukan adalah mengidentifikasi entitas,
relasi antar entitas dan atribut dari masing-masing entitas.
• Langkah-langkah membangun sebuah ERD adalah:
•
• Identifikasi entitas
• Tentukan relasi
• Gambar ERD awal
• Tentukan kardinalitas
• Tentukan kunci primer
• Tentukan key based ERD
• Tentukan atribut
• Gambar ERD secara menyeluruh

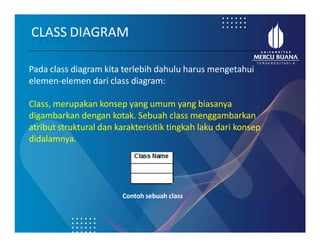

Pada class diagram kita terlebih dahulu harus mengetahui
elemen-elemen dari class diagram:
Class, merupakan konsep yang umum yang biasanya
digambarkan dengan kotak. Sebuah class menggambarkan
atribut struktural dan karakterisitik tingkah laku dari konsep
didalamnya.
CLASS DIAGRAM
Contoh sebuah class
2. Asosiasi, merupakan hubungan berarti antara class,
direpresentasikan dengan garis.
4
Contoh Sebuah Asosiasi
3. Asosiasi terdapat dua jenis ada yang binary asosiasi dan
ada pula yang n-ary asosiasi dimana menghubungkan
dengan lebih dari dua class.
Contoh asosiasi n-ary
Terdapat agregasi, yang merupakan relasi ”has-a”
Komposisi, merupakan relasi ”is-composed-of”
Generalisasi, merupakan relasi “is-a-kind-of”

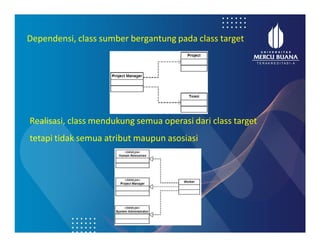

Dependensi, class sumber bergantung pada class target
Realisasi, class mendukung semua operasi dari class target
tetapi tidak semua atribut maupun asosiasi

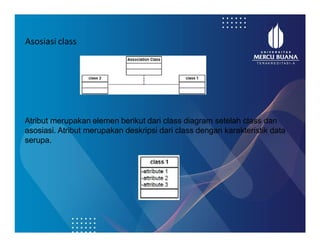

Asosiasi class
Atribut merupakan elemen berikut dari class diagram setelah class dan
asosiasi. Atribut merupakan deskripsi dari class dengan karakteristik data
serupa.

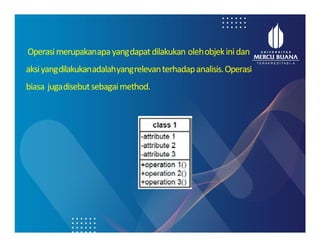

Operasimerupakanapayangdapatdilakukan olehobjekinidan
aksiyangdilakukanadalahyangrelevanterhadapanalisis.Operasi
biasa jugadisebutsebagaimethod.
Setelah mengetahui elemen dari class diagram, selanjutnya
adalah membangun class diagram dari sebuah deskripsi sistem.
Langkah-langkah dari membangun sebuah class diagram
adalah:
1. Identifikasi class
2. T
entukan asosiasi
3. Gambar class diagram awal
4. T
entukan multiplicity
5. T
entukan atribut
6. T
entukan tingkah laku atau method dari class
7. Periksa kembali class diagram

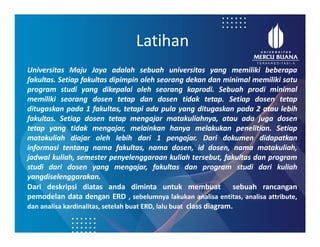

Latihan
Universitas Maju Jaya adalah sebuah universitas yang memiliki beberapa
fakultas. Setiap fakultas dipimpin oleh seorang dekan dan minimal memiliki satu
program studi yang dikepalai oleh seorang kaprodi. Sebuah prodi minimal
memiliki seorang dosen tetap dan dosen tidak tetap. Setiap dosen tetap
ditugaskan pada 1 fakultas, tetapi ada pula yang ditugaskan pada 2 atau lebih
fakultas. Setiap dosen tetap mengajar matakuliahnya, atau ada juga dosen
tetap yang tidak mengajar, melainkan hanya melakukan penelitian. Setiap
matakuliah diajar oleh lebih dari 1 pengajar. Dari dokumen didapatkan
informasi tentang nama fakultas, nama dosen, id dosen, nama matakuliah,
jadwal kuliah, semester penyelenggaraan kuliah tersebut, fakultas dan program
studi dari dosen yang mengajar, fakultas dan program studi dari kuliah
yangdiselenggarakan.
Dari deskripsi diatas anda diminta untuk membuat sebuah rancangan
pemodelan data dengan ERD , sebelumnya lakukan analisa entitas, analisa attribute,
dan analisa kardinalitas, setelah buat ERD, lalu buat class diagram.

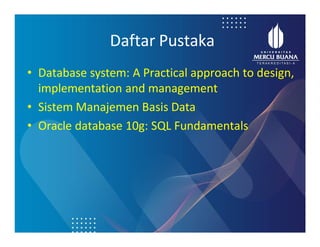

Daftar Pustaka
