1. SMK MA’ARIF NU 1 CILONGOK
Tugas Terstruktur KKPI
Nama
Kelas
: Sartika Yuliana
: XII AK1

2. Sejarah Jaringan Komputer
Jaringan Komputer adalah sekumpulan Komputer
dan peripheral komputer yang saling berhubungan
membentuk satu kesatuan untuk dapat berbagi
pakai baik berupa data (hardisk, cdroom),
komunikasi (pesan instant, surel), sumber daya
(printer, scanner), dan informasi (website) baik
yang berada dalam satu area ataupun barlainan
area dengan jarak yang sangat luas.

3. Sejarah jaringan komputer bermula dari
lahirnya konsep jaringan komputer pada tahun
1940-an di Amerika yang digagas oleh sebuah
proyek pengembangan komputer MODEL I di
laboratorium Bell dan group riset Universitas
Harvard yang dipimpin profesor Howard Aiken.
Pada mulanya proyek tersebut hanyalah ingin
memanfaatkan sebuah perangkat komputer yang
harus dipakai bersama.

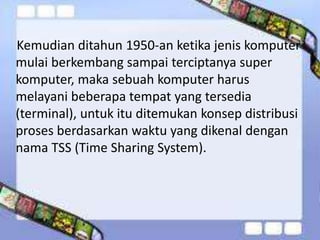

4. Kemudian ditahun 1950-an ketika jenis komputer
mulai berkembang sampai terciptanya super
komputer, maka sebuah komputer harus
melayani beberapa tempat yang tersedia
(terminal), untuk itu ditemukan konsep distribusi
proses berdasarkan waktu yang dikenal dengan
nama TSS (Time Sharing System).

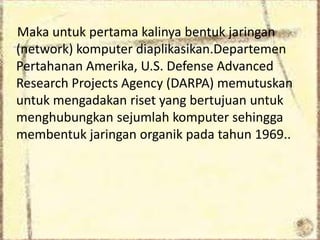

5. Maka untuk pertama kalinya bentuk jaringan
(network) komputer diaplikasikan.Departemen
Pertahanan Amerika, U.S. Defense Advanced
Research Projects Agency (DARPA) memutuskan
untuk mengadakan riset yang bertujuan untuk
menghubungkan sejumlah komputer sehingga
membentuk jaringan organik pada tahun 1969..

6. Program riset ini dikenal dengan nama ARPANET.
Pada tahun 1970, sudah lebih dari 10 komputer
yang berhasil dihubungkan satu sama lain
sehingga mereka bisa saling berkomunikasi dan
membentuk sebuah jaringan.Pada tahun tahun
1972, ikon at (@) juga diperkenalkan sebagai
lambang penting yang menunjukan “at” atau
“pada”.

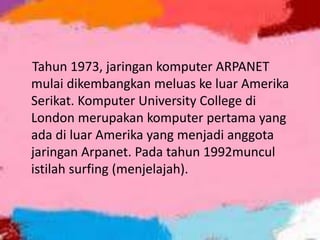

7. Tahun 1973, jaringan komputer ARPANET
mulai dikembangkan meluas ke luar Amerika
Serikat. Komputer University College di
London merupakan komputer pertama yang
ada di luar Amerika yang menjadi anggota
jaringan Arpanet. Pada tahun 1992muncul
istilah surfing (menjelajah).

8. Dan pada tahun 1994, situs-situs di internet
telah tumbuh menjadi 3000 alamat halaman,
dan untuk pertama kalinya berbelanja melalui
internet atau virtual-shopping atau e-retail
muncul di situs. Pada tahun yang sama Yahoo!
didirikan, yang juga sekaligus tahun kelahiran
Netscape Navigator 1.0.

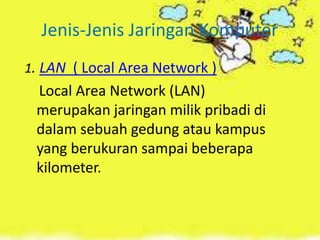

9. Jenis-Jenis Jaringan Komputer
1. LAN ( Local Area Network )
Local Area Network (LAN)
merupakan jaringan milik pribadi di
dalam sebuah gedung atau kampus
yang berukuran sampai beberapa
kilometer.

10. LAN seringkali digunakan untuk
menghubungkan komputer-komputer pribadi
dan workstation dalam kantor perusahaan
atau pabrik-pabrik untuk memakai bersama
resource (misalnya, printer, scanner) dan
saling bertukar informasi.

11. LAN mempunyai ukuran yang terbatas,
yang berarti bahwa waktu transmisi pada
keadaan terburuknya terbatas dan dapat
diketahui sebelumnya. Dengan
mengetahui keterbatasannya,
menyebabkan adanya kemungkinan
untuk menggunakan jenis desain
tertentu

12. Hal ini juga memudahkan manajemen jaringan. LAN
seringkali menggunakan teknologih transmisi kabel
tunggal. LAN tradisional beroperasi pada kecepatan
mulai 10 sampai 100 Mbps (mega bit/detik) dengan
delay rendah (puluhan mikro second) dan
mempunyai faktor kesalahan yang kecil. LAN-LAN
modern dapat beroperasi pada kecepatan yang
lebih tinggi, sampai ratusan megabit/detik.

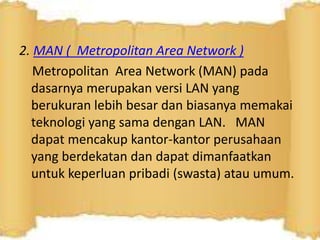

13. 2. MAN ( Metropolitan Area Network )
Metropolitan Area Network (MAN) pada
dasarnya merupakan versi LAN yang
berukuran lebih besar dan biasanya memakai
teknologi yang sama dengan LAN. MAN
dapat mencakup kantor-kantor perusahaan
yang berdekatan dan dapat dimanfaatkan
untuk keperluan pribadi (swasta) atau umum.

14. MAN biasanya mamapu menunjang
data dan suara, dan bahkan dapat
berhubungan dengan jaringan televisi
kabel. MAN hanya memiliki sebuah
atau dua buiah kabel dan tidak
mempunyai elemen switching, yang
berfungsi untuk mengatur paket
melalui beberapa output kabel.

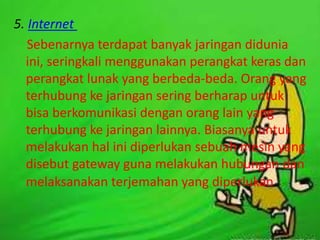

15. 5. Internet
Sebenarnya terdapat banyak jaringan didunia
ini, seringkali menggunakan perangkat keras dan
perangkat lunak yang berbeda-beda. Orang yang
terhubung ke jaringan sering berharap untuk
bisa berkomunikasi dengan orang lain yang
terhubung ke jaringan lainnya. Biasanya untuk
melakukan hal ini diperlukan sebuah mesin yang
disebut gateway guna melakukan hubungan dan
melaksanakan terjemahan yang diperlukan.

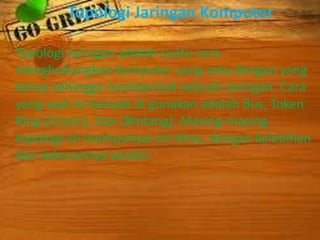

16. Topologi Jaringan Komputer
Topologi Jaringan adalah suatu cara
menghubungkan komputer yang satu dengan yang
lainya sehingga membentuk sebuah Jaringan. Cara
yang saat ini banyak di gunakan adalah Bus, Token
Ring (Cincin), Star (Bintang). Masing-masing
topologi ini mempunyai ciri khas, dengan kelebihan
dan kekurannya sendiri.

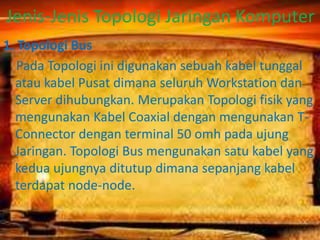

17. Jenis-Jenis Topologi Jaringan Komputer
1. Topologi Bus
Pada Topologi ini digunakan sebuah kabel tunggal
atau kabel Pusat dimana seluruh Workstation dan
Server dihubungkan. Merupakan Topologi fisik yang
mengunakan Kabel Coaxial dengan mengunakan TConnector dengan terminal 50 omh pada ujung
Jaringan. Topologi Bus mengunakan satu kabel yang
kedua ujungnya ditutup dimana sepanjang kabel
terdapat node-node.

18. Keuntungan :
• Hemat kabel
• Layout kabel sederhana
• Mudah dikembangkan
•
•
•
•
Kerugian :
Deteksi dan isolasi kesalahan sangat kecil
Kepadatan lalu lintas
Bila salah satu client rusak, maka jaringan tidak bisa
berfungsi
Diperlukan repeater untuk jarak jauh

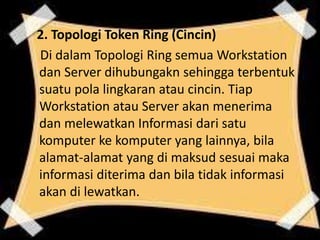

19. 2. Topologi Token Ring (Cincin)
Di dalam Topologi Ring semua Workstation
dan Server dihubungakn sehingga terbentuk
suatu pola lingkaran atau cincin. Tiap
Workstation atau Server akan menerima
dan melewatkan Informasi dari satu
komputer ke komputer yang lainnya, bila
alamat-alamat yang di maksud sesuai maka
informasi diterima dan bila tidak informasi
akan di lewatkan.

20. Keuntungan :
• Hemat Kabel
Kerugian :
• Peka kesalahan
• Pengembangan jaringan lebih kaku
3. Topologi Star
Pada Topologi Star, masing-masing Workstation
dihubungkan secara langsung ke Server atau
Hub/Swich.

21. Hub/Swich berfungsi menerima sinyal -sinyal
dari komputer dan meneruskannya ke semya
komputer yang terhubung dengan Hub/Swich
tersebut. Jaringan dengan Topologi ini lebih
mahal dan cukup sulit pemasangannya . Setiap
komputer mempunyai kabel sendiri-sendiri
sehingga lebih mudah dalam mencari kesalahan
pada jaringan. Kabel yang digunakan biasanya
menggunakan Kabel UTP CAT5.

22. •
•
•
•
•
Keuntungan :
Paling fleksibel
Pemasangan/perubahan stasiun sangat mudah
dan tidak mengganggu bagian jaringan lain
Kontrol terpusat
Kemudahan deteksi dan isolasi
kesalahan/kerusakan
Kemudahaan pengelolaan jaringan

23. Kerugian :
• Boros kabel
• Perlu penanganan khusus
• Kontrol terpusat (HUB) jadi elemen kritis

24. 4. Topologi Mesh
Jaringan dengan Topologi Mesh mempunyai
jalur ganda dari setiap peralatan di jaringan
komputer. Semakin banyak komputer yang
terhubung semakin sulit untuk pemasangan
kabelnya. Karena itu, Topologi Mesh yang
murni, yaitu setiap peralatan dihubungkan
satu dengan yang lainya.

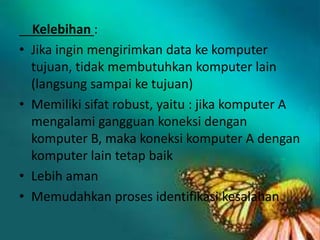

25. •
•
•
•
Kelebihan :
Jika ingin mengirimkan data ke komputer
tujuan, tidak membutuhkan komputer lain
(langsung sampai ke tujuan)
Memiliki sifat robust, yaitu : jika komputer A
mengalami gangguan koneksi dengan
komputer B, maka koneksi komputer A dengan
komputer lain tetap baik
Lebih aman
Memudahkan proses identifikasi kesalahan

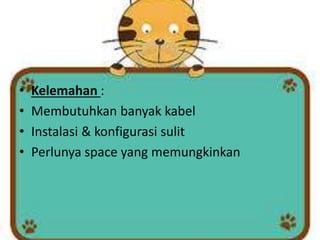

26. •
•
•
•
Kelemahan :
Membutuhkan banyak kabel
Instalasi & konfigurasi sulit
Perlunya space yang memungkinkan

27. 5. Topologi Peer-to-peer Network
Peer artinya rekan sekerja. Peer-to-peer
network adalah jaringan komputer yang terdiri
dari beberapa komputer (biasanya tidak lebih
dari 10 komputer dengan 1-2 printer). Dalam
sistem jaringan ini yang diutamakan adalah
penggunaan program, data dan printer secara
bersama-sama. Dibandingkan dengan ketiga
cara diatas, sistem jaringan ini lebih sederhana
sehingga lebih mudah dipejari dan dipakai.

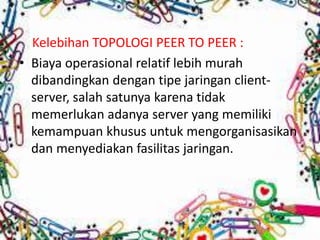

28. Kelebihan TOPOLOGI PEER TO PEER :
• Biaya operasional relatif lebih murah
dibandingkan dengan tipe jaringan clientserver, salah satunya karena tidak
memerlukan adanya server yang memiliki
kemampuan khusus untuk mengorganisasikan
dan menyediakan fasilitas jaringan.

29. • Antar komputer dalam jaringan dapat saling
berbagi-pakai fasilitas yang dimilikinya seperti:
harddisk, drive, fax/modem, printer.
• Kelangsungan kerja jaringan tidak tergantung
pada satu server. Sehingga bila salah satu
komputer/peer mati atau rusak, jaringan
secara keseluruhan tidak akan mengalami
gangguan.

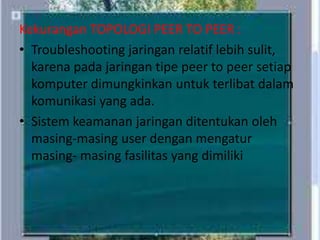

30. Kekurangan TOPOLOGI PEER TO PEER :
• Troubleshooting jaringan relatif lebih sulit,
karena pada jaringan tipe peer to peer setiap
komputer dimungkinkan untuk terlibat dalam
komunikasi yang ada.
• Sistem keamanan jaringan ditentukan oleh
masing-masing user dengan mengatur
masing- masing fasilitas yang dimiliki

31. • Unjuk kerja lebih rendah dibandingkan dengan
jaringan client- server, karena setiap
komputer/peer isamping harus mengelola
emakaian fasilitas jaringan juga harus
mengelola pekerjaan atau aplikasi sendiri
• Karena data jaringan tersebar di masingmasing komputer dalam jaringan, maka
backup harus dilakukan oleh masing- masing
komputer tersebut.

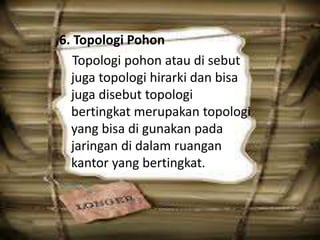

32. 6. Topologi Pohon
Topologi pohon atau di sebut
juga topologi hirarki dan bisa
juga disebut topologi
bertingkat merupakan topologi
yang bisa di gunakan pada
jaringan di dalam ruangan
kantor yang bertingkat.

33. Kelebihan dan Kekurangan Topologi Pohon :
[+]
- Dapat terbentuknya suatu kelompok yang
dibutuhkan pada setiap saat. Sebagai contoh,
perusahaan dapat membentuk kelompok yang
terdiri atas terminal pembukuan, serta pada
kelompok lain dibentuk untuk terminal
penjualan.

34. [-]
- Apabila simpul yang lebih tinggi kemudian
tidak berfungsi, maka kelompok lainnya yang
berada dibawahnya akhirnya juga menjadi
tidak efektif.
- Cara kerja jaringan pohon ini relatif menjadi
lambat

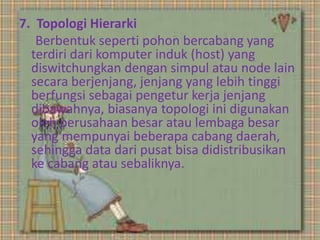

35. 7. Topologi Hierarki
Berbentuk seperti pohon bercabang yang
terdiri dari komputer induk (host) yang
diswitchungkan dengan simpul atau node lain
secara berjenjang, jenjang yang lebih tinggi
berfungsi sebagai pengetur kerja jenjang
dibawahnya, biasanya topologi ini digunakan
oleh perusahaan besar atau lembaga besar
yang mempunyai beberapa cabang daerah,
sehingga data dari pusat bisa didistribusikan
ke cabang atau sebaliknya.

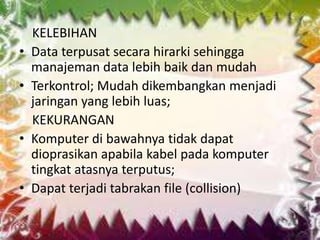

36. •
•
•
•
KELEBIHAN
Data terpusat secara hirarki sehingga
manajeman data lebih baik dan mudah
Terkontrol; Mudah dikembangkan menjadi
jaringan yang lebih luas;
KEKURANGAN
Komputer di bawahnya tidak dapat
dioprasikan apabila kabel pada komputer
tingkat atasnya terputus;
Dapat terjadi tabrakan file (collision)

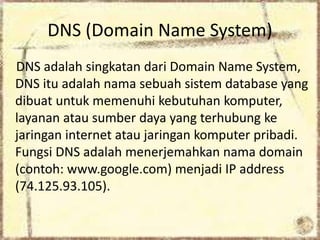

37. DNS (Domain Name System)
DNS adalah singkatan dari Domain Name System,
DNS itu adalah nama sebuah sistem database yang
dibuat untuk memenuhi kebutuhan komputer,
layanan atau sumber daya yang terhubung ke
jaringan internet atau jaringan komputer pribadi.
Fungsi DNS adalah menerjemahkan nama domain
(contoh: www.google.com) menjadi IP address
(74.125.93.105).

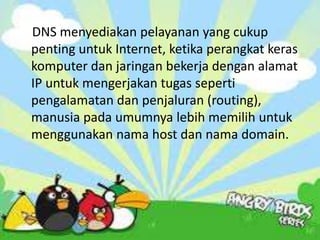

38. DNS menyediakan pelayanan yang cukup
penting untuk Internet, ketika perangkat keras
komputer dan jaringan bekerja dengan alamat
IP untuk mengerjakan tugas seperti
pengalamatan dan penjaluran (routing),
manusia pada umumnya lebih memilih untuk
menggunakan nama host dan nama domain.

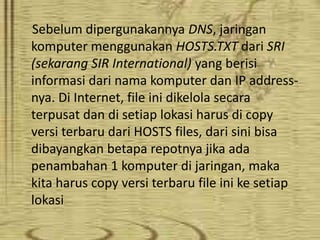

39. Sebelum dipergunakannya DNS, jaringan
komputer menggunakan HOSTS.TXT dari SRI
(sekarang SIR International) yang berisi
informasi dari nama komputer dan IP addressnya. Di Internet, file ini dikelola secara
terpusat dan di setiap lokasi harus di copy
versi terbaru dari HOSTS files, dari sini bisa
dibayangkan betapa repotnya jika ada
penambahan 1 komputer di jaringan, maka
kita harus copy versi terbaru file ini ke setiap
lokasi

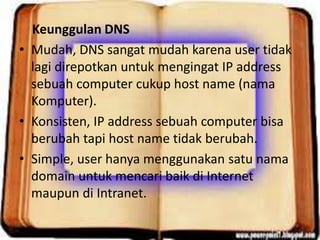

40. Keunggulan DNS
• Mudah, DNS sangat mudah karena user tidak
lagi direpotkan untuk mengingat IP address
sebuah computer cukup host name (nama
Komputer).
• Konsisten, IP address sebuah computer bisa
berubah tapi host name tidak berubah.
• Simple, user hanya menggunakan satu nama
domain untuk mencari baik di Internet
maupun di Intranet.

41. Kekurangan DNS
• DNS tidak mudah untuk di implementasikan.
• Tidak konsisten.
• Tidak bisa membuat banyak nama domain.
DNS dapat disamakan fungsinya dengan buku
telepon. Dimana setiap komputer di jaringan
Internet memiliki host name (nama komputer)
dan Internet Protocol (IP) address.

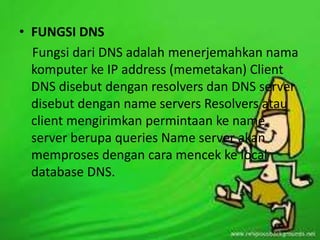

42. • FUNGSI DNS
Fungsi dari DNS adalah menerjemahkan nama
komputer ke IP address (memetakan) Client
DNS disebut dengan resolvers dan DNS server
disebut dengan name servers Resolvers atau
client mengirimkan permintaan ke name
server berupa queries Name server akan
memproses dengan cara mencek ke local
database DNS.

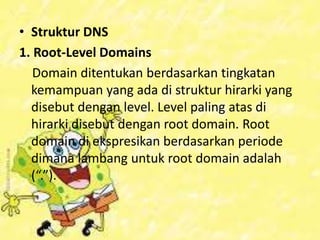

43. • Struktur DNS
1. Root-Level Domains
Domain ditentukan berdasarkan tingkatan
kemampuan yang ada di struktur hirarki yang
disebut dengan level. Level paling atas di
hirarki disebut dengan root domain. Root
domain di ekspresikan berdasarkan periode
dimana lambang untuk root domain adalah
(“.”).

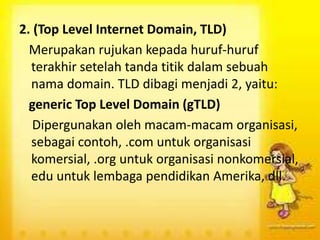

44. 2. (Top Level Internet Domain, TLD)
Merupakan rujukan kepada huruf-huruf
terakhir setelah tanda titik dalam sebuah
nama domain. TLD dibagi menjadi 2, yaitu:
generic Top Level Domain (gTLD)
Dipergunakan oleh macam-macam organisasi,
sebagai contoh, .com untuk organisasi
komersial, .org untuk organisasi nonkomersial,
edu untuk lembaga pendidikan Amerika, dll.

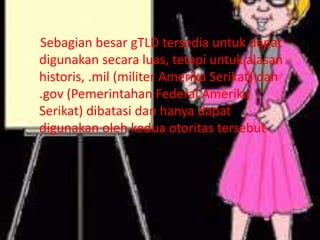

45. Sebagian besar gTLD tersedia untuk dapat
digunakan secara luas, tetapi untuk alasan
historis, .mil (militer Amerika Serikat) dan
.gov (Pemerintahan Federal Amerika
Serikat) dibatasi dan hanya dapat
digunakan oleh kedua otoritas tersebut

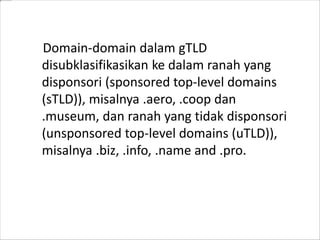

46. Domain-domain dalam gTLD
disubklasifikasikan ke dalam ranah yang
disponsori (sponsored top-level domains
(sTLD)), misalnya .aero, .coop dan
.museum, dan ranah yang tidak disponsori
(unsponsored top-level domains (uTLD)),
misalnya .biz, .info, .name and .pro.

47. country code Top Level Domain (ccTLD)
Dipergunakan untuk kode negara atau wilayah
dependensi. Terdiri dari 2 huruf, misalnya .jp
untuk Jepang, .id untuk Indonesia, uk untuk
Inggris, sg untuk Singapura.

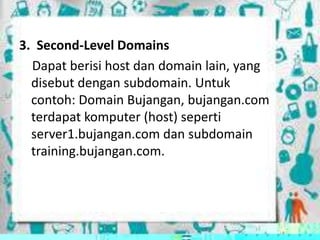

48. 3. Second-Level Domains
Dapat berisi host dan domain lain, yang
disebut dengan subdomain. Untuk
contoh: Domain Bujangan, bujangan.com
terdapat komputer (host) seperti
server1.bujangan.com dan subdomain
training.bujangan.com.

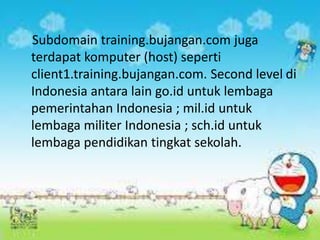

49. Subdomain training.bujangan.com juga
terdapat komputer (host) seperti
client1.training.bujangan.com. Second level di
Indonesia antara lain go.id untuk lembaga
pemerintahan Indonesia ; mil.id untuk
lembaga militer Indonesia ; sch.id untuk
lembaga pendidikan tingkat sekolah.

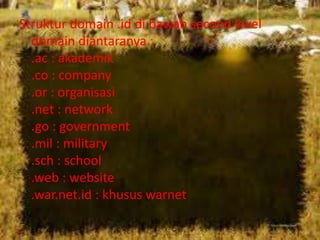

50. Struktur domain .id di bawah second level
domain diantaranya :
.ac : akademik
.co : company
.or : organisasi
.net : network
.go : government
.mil : military
.sch : school
.web : website
.war.net.id : khusus warnet

51. 4. Host Name
Domain name yang digunakan dengan host
name akan menciptakan fully qualified
domain name (FQDN) untuk setiap komputer.
Sebagai contoh, jika terdapat
fileserver1.detik.com, dimana fileserver1
adalah host name dan detik.com adalah
domain name.

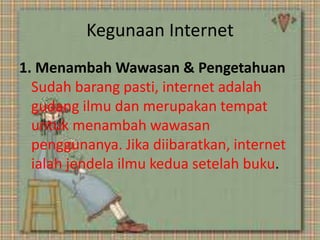

52. Kegunaan Internet
1. Menambah Wawasan & Pengetahuan
Sudah barang pasti, internet adalah
gudang ilmu dan merupakan tempat
untuk menambah wawasan
penggunanya. Jika diibaratkan, internet
ialah jendela ilmu kedua setelah buku.

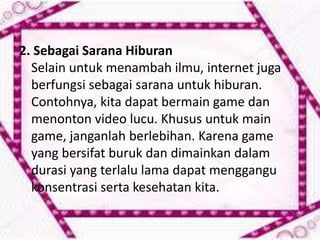

53. 2. Sebagai Sarana Hiburan
Selain untuk menambah ilmu, internet juga
berfungsi sebagai sarana untuk hiburan.
Contohnya, kita dapat bermain game dan
menonton video lucu. Khusus untuk main
game, janganlah berlebihan. Karena game
yang bersifat buruk dan dimainkan dalam
durasi yang terlalu lama dapat menggangu
konsentrasi serta kesehatan kita.

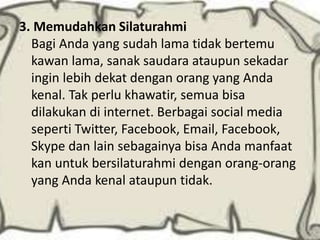

54. 3. Memudahkan Silaturahmi
Bagi Anda yang sudah lama tidak bertemu
kawan lama, sanak saudara ataupun sekadar
ingin lebih dekat dengan orang yang Anda
kenal. Tak perlu khawatir, semua bisa
dilakukan di internet. Berbagai social media
seperti Twitter, Facebook, Email, Facebook,
Skype dan lain sebagainya bisa Anda manfaat
kan untuk bersilaturahmi dengan orang-orang
yang Anda kenal ataupun tidak.

55. 4. Dapat Mencari Info Sesuai Keinginan
Tidak seperti media lainnya misalnya TV,
koran, dan yang lainnya. Karena kita bisa
mencari informasi yang dituju sesuai
kehendak kita dengan mengetikkan kata kunci
di mesin pencari, khususnya Google.

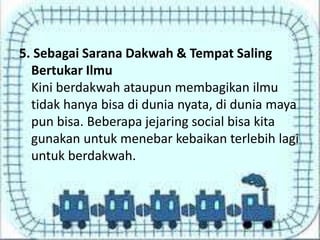

56. 5. Sebagai Sarana Dakwah & Tempat Saling
Bertukar Ilmu
Kini berdakwah ataupun membagikan ilmu
tidak hanya bisa di dunia nyata, di dunia maya
pun bisa. Beberapa jejaring social bisa kita
gunakan untuk menebar kebaikan terlebih lagi
untuk berdakwah.

57. 6. Menghasilkan Uang
Mungkin banyak orang yang tidak menyadari
bahwa dengan internet pun kita bisa
menghasilkan uang. Beberapa bisnis online
yang bisa Anda jalani, contohnya membuka
toko online, jasa penulis, program periklanan
lewat web, dan masih banyak lagi.

58. 7. Sebagai Sumber tambahan Pelajaran Yang
belum di mengerti di Sekolah
Tak selamanya murid selalu mengerti apa yang
disampaikan oleh gurunya dan itu pun sering
sekali terjadi bahkan itu sering menimpa
penulis pribadi, oleh karena itu seringseringlah mencari informasi bahan pelajaran
di Internet.

59. 8. Dapat Mengubah Hidup
Ini adalah bagian pembahasan secara lebih
mendetail. Ilmu yang kita tekuni yang kita cari di
internet tentunya memiliki persepsi makna yang
berbeda-beda tergantung tema ilmu yang
dibahas. Apabila kita mendapatkan ilmu yang
berkaitan dengan agama dan bila itu benarbenar menggugah serta menggerakan hati, pasti
kita akan melakukan perubahan untuk menjadi
insan yang lebih baik lagi.
