1. Практические аспекты
энергосбережения
Сергей Боровков
November 19, 2009

2. Содержание
1) Основные положения нового закона
2) Потенциал энергоэффективности
3) Что такое энергосбережение?
4) Энергосбережение в быту
5) Энергосбережение в промышленности
6) Энергосбережение в офисах
7) Декоративное светодиодное освещение
Практические аспекты энергосбережения 2
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

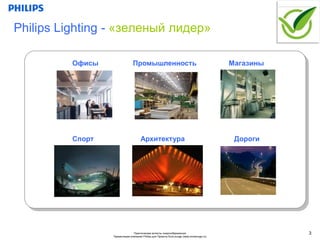

3. Philips Lighting - «зеленый лидер»
Офисы Промышленность Магазины
Спорт Архитектура Дороги
Практические аспекты энергосбережения 3
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

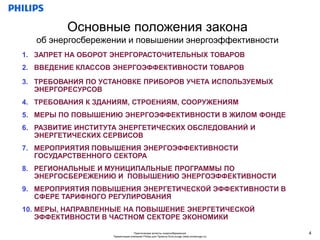

4. Основные положения закона
об энергосбережении и повышении энергоэффективности
1. ЗАПРЕТ НА ОБОРОТ ЭНЕРГОРАСТОЧИТЕЛЬНЫХ ТОВАРОВ
2. ВВЕДЕНИЕ КЛАССОВ ЭНЕРГОЭФФЕКТИВНОСТИ ТОВАРОВ
3. ТРЕБОВАНИЯ ПО УСТАНОВКЕ ПРИБОРОВ УЧЕТА ИСПОЛЬЗУЕМЫХ
ЭНЕРГОРЕСУРСОВ
4. ТРЕБОВАНИЯ К ЗДАНИЯМ, СТРОЕНИЯМ, СООРУЖЕНИЯМ
5. МЕРЫ ПО ПОВЫШЕНИЮ ЭНЕРГОЭФФЕКТИВНОСТИ В ЖИЛОМ ФОНДЕ
6. РАЗВИТИЕ ИНСТИТУТА ЭНЕРГЕТИЧЕСКИХ ОБСЛЕДОВАНИЙ И
ЭНЕРГЕТИЧЕСКИХ СЕРВИСОВ
7. МЕРОПРИЯТИЯ ПОВЫШЕНИЯ ЭНЕРГОЭФФЕКТИВНОСТИ
ГОСУДАРСТВЕННОГО СЕКТОРА
8. РЕГИОНАЛЬНЫЕ И МУНИЦИПАЛЬНЫЕ ПРОГРАММЫ ПО
ЭНЕРГОСБЕРЕЖЕНИЮ И ПОВЫШЕНИЮ ЭНЕРГОЭФФЕКТИВНОСТИ
9. МЕРОПРИЯТИЯ ПОВЫШЕНИЯ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ В
СФЕРЕ ТАРИФНОГО РЕГУЛИРОВАНИЯ
10. МЕРЫ, НАПРАВЛЕННЫЕ НА ПОВЫШЕНИЕ ЭНЕРГЕТИЧЕСКОЙ
ЭФФЕКТИВНОСТИ В ЧАСТНОМ СЕКТОРЕ ЭКОНОМИКИ
Практические аспекты энергосбережения 4
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

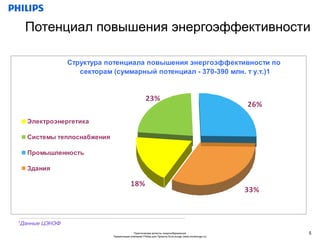

5. Потенциал повышения энергоэффективности
Структура потенциала повышения энергоэффективности по
секторам (суммарный потенциал - 370-390 млн. т у.т.)1
23%
26%
Электроэнергетика
Системы теплоснабжения
Промышленность
Здания
18%
33%
1Данные ЦЭНЭФ
Практические аспекты энергосбережения 5
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

6. Что такое энергосбережение?
Технический параметры:
1) Светоотдача, лм/Вт - Отношение излучаемого светового
потока к потребляемой мощности
Тип лампы Светоотдача, лм/Вт
Накаливания 8-18
Галогенная 12-24
Люминесцентная (стандарт.) 52-75
Люминесцентная (Super 80) 75-88
Люминесцентная (TL5) 83-96
Ртутная (высок. давления) 36-59
Натриевая (высок. давления) 86-130
Натриевая (низкого давления) 100-200
2) Спад светового потока
6

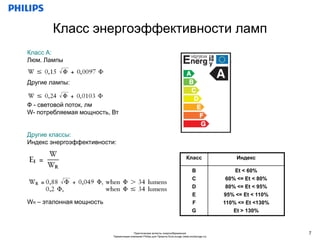

7. Класс энергоэффективности ламп
Класс А:
Люм. Лампы
Другие лампы:
Ф - световой поток, лм
W- потребляемая мощность, Вт
Другие классы:
Индекс энергоэффективности:
Класс Индекс
B Et < 60%
C 60% <= Et < 80%
D 80% <= Et < 95%
E 95% <= Et < 110%
WR – эталонная мощность F 110% <= Et <130%
G Et > 130%
Практические аспекты энергосбережения 7
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

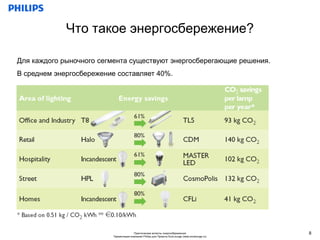

8. Что такое энергосбережение?
Для каждого рыночного сегмента существуют энергосберегающие решения.
В среднем энергосбережение составляет 40%.
Практические аспекты энергосбережения 8
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

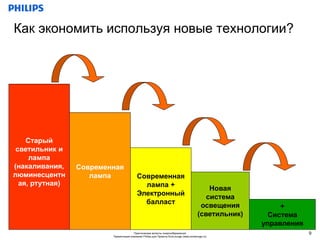

9. Как экономить используя новые технологии?
Старый
светильник и
лампа
(накаливания, Современная
люминесцентн лампа Современная
ая, ртутная) лампа +
Новая
+
Электронный
система
балласт efficient
освещения +
optics
(светильник) Система
управления
Практические аспекты энергосбережения 9
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

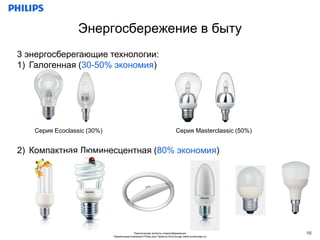

10. Энергосбережение в быту
3 энергосберегающие технологии:
1) Галогенная (30-50% экономия)
Серия Ecoclassic (30%) Серия Masterclassic (50%)
2) Компактная Люминесцентная (80% экономия)
Практические аспекты энергосбережения 10
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

11. Энергосбережение в быту
3) Светодиодная (80% экономия)
Novallure 2W MasterLED7W
Светоотдача Luxeon Rebel White, лм/Вт
Бытовое освещение
Практические аспекты энергосбережения 11
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

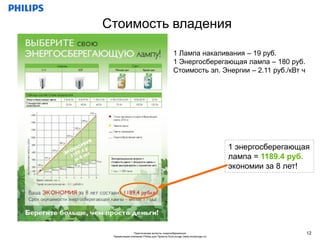

12. Стоимость владения
1 Лампа накаливания – 19 руб.
1 Энергосберегающая лампа – 180 руб.
Стоимость эл. Энергии – 2.11 руб./кВт ч
1 энергосберегающая
лампа = 1189.4 руб.
экономии за 8 лет!
Практические аспекты энергосбережения 12
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

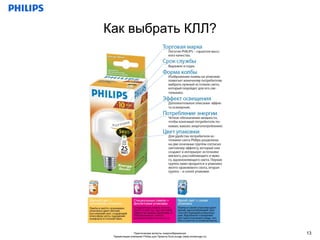

13. Как выбрать КЛЛ?
Практические аспекты энергосбережения 13
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

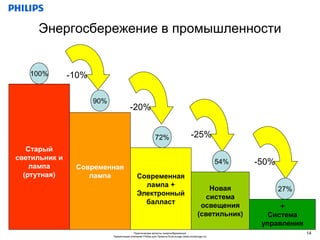

14. Энергосбережение в промышленности
100% -10%
90%
-20%
72% -25%
Старый
светильник и
лампа
54% -50%
Современная
(ртутная) лампа Современная
лампа +
Новая
+ 27%
Электронный
система
балласт efficient
освещения +
optics
(светильник) Система
управления
Практические аспекты энергосбережения 14
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

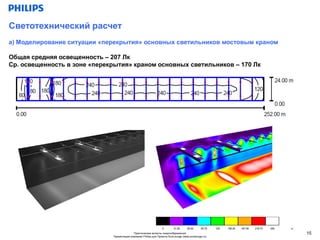

15. Cветотехнический расчет
а) Моделирование ситуации «перекрытия» основных светильников мостовым краном
Общая средняя освещенность – 207 Лк
Ср. освещенность в зоне «перекрытия» краном основных светильников – 170 Лк
Практические аспекты энергосбережения 15
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

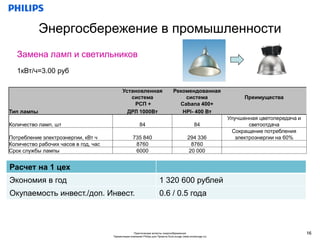

16. Энергосбережение в промышленности
Замена ламп и светильников
1кВт/ч=3.00 руб
Установленная Рекомендованная
система система Преимущества
РСП + Cabana 400+
Тип лампы ДРЛ 1000Вт HPI- 400 Вт
Улучшенная цветопередача и
Количество ламп, шт 84 84 светоотдача
Сокращение потребления
Потребление электроэнергии, кВт ч 735 840 294 336 электроэнергии на 60%
Количество рабочих часов в год, час 8760 8760
Срок службы лампы 6000 20 000
Расчет на 1 цех
Экономия в год 1 320 600 рублей
Окупаемость инвест./доп. Инвест. 0.6 / 0.5 года
Практические аспекты энергосбережения 16
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

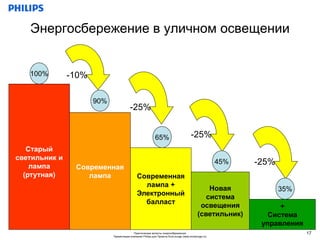

17. Энергосбережение в уличном освещении
100% -10%
90%
-25%
65% -25%
Старый
светильник и
лампа
45% -25%
Современная
(ртутная) лампа Современная
лампа +
Новая
+ 35%
Электронный
система
балласт efficient
освещения +
optics
(светильник) Система
управления
Практические аспекты энергосбережения 17
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

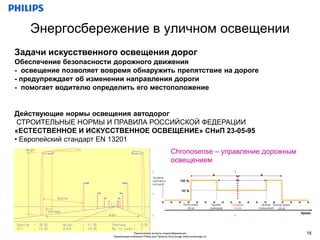

18. Энергосбережение в уличном освещении
Задачи искусственного освещения дорог
Обеспечение безопасности дорожного движения
- освещение позволяет вовремя обнаружить препятствие на дороге
- предупреждает об изменении направления дороги
- помогает водителю определить его местоположение
Действующие нормы освещения автодорог
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА РОССИЙСКОЙ ФЕДЕРАЦИИ
«ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ» СНиП 23-05-95
• Европейский стандарт EN 13201
Chronosense – управление дорожным
освещением
Практические аспекты энергосбережения 18
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

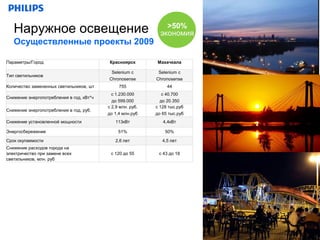

19. Наружное освещение >50%
экономия
Осуществленные проекты 2009
Параметры/Город Красноярск Махачкала
Selenium c Selenium c
Тип светильников
Chronosense Chronosense
Количество замененных светильников, шт 755 44
с 1.230.000 с 40.700
Снижение энергопотребления в год, кВт*ч
до 599.000 до 20.350
c 2,9 млн. руб. с 128 тыс.руб
Снижение энергопотребления в год, руб.
до 1,4 млн.руб до 65 тыс.руб
Снижение установленной мощности 113кВт 4,4кВт
Энергосбережение 51% 50%
Срок окупаемости 2,6 лет 4,5 лет
Снижение расходов города на
электричество при замене всех с 120 до 55 с 43 до 18
светильников, млн. руб
19

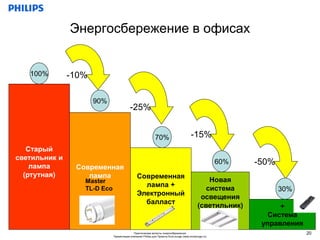

20. Энергосбережение в офисах
100% -10%
90%
-25%
70% -15%
Старый
светильник и
лампа
60% -50%
Современная
(ртутная) лампа Современная
Master Новая
лампа +
TL-D Eco система
+ 30%
Электронный
освещения
балласт efficient
(светильник) +
optics Система
управления
Практические аспекты энергосбережения 20
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

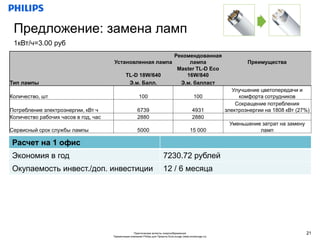

21. Предложение: замена ламп
1кВт/ч=3.00 руб
Рекомендованная
Установленная лампа лампа Преимущества
Master TL-D Eco
TL-D 18W/640 16W/840
Тип лампы Э.м. Балл. Э.м. балласт
Улучшение цветопередачи и
Количество, шт 100 100 комфорта сотрудников
Сокращение потребления
Потребление электроэнергии, кВт ч 6739 4931 электроэнергии на 1808 кВт (27%)
Количество рабочих часов в год, час 2880 2880
Уменьшение затрат на замену
Сервисный срок службы лампы 5000 15 000 ламп
Расчет на 1 офис
Экономия в год 7230.72 рублей
Окупаемость инвест./доп. инвестиции 12 / 6 месяца
Практические аспекты энергосбережения 21
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

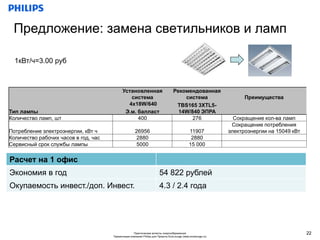

22. Предложение: замена светильников и ламп
1кВт/ч=3.00 руб
Установленная Рекомендованная
система система Преимущества
4x18W/640 TBS165 3XTL5-
Тип лампы Э.м. балласт 14W/840 ЭПРА
Количество ламп, шт 400 276 Сокращение кол-ва ламп
Сокращение потребления
Потребление электроэнергии, кВт ч 26956 11907 электроэнергии на 15049 кВт
Количество рабочих часов в год, час 2880 2880
Сервисный срок службы лампы 5000 15 000
Расчет на 1 офис
Экономия в год 54 822 рублей
Окупаемость инвест./доп. Инвест. 4.3 / 2.4 года
Практические аспекты энергосбережения 22
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

23. Освещение школ
При содействии
Департамент ТЭХ г. Москвы
64%
экономии
Параметры Соответствие классных комнат
нормам*
До После
Уровень освещенности Нет Да -71,4
тыс. руб. в год
Коэффициент пульсации Нет Да за электро-
Показатель дискомфорта энергию
Нет Да
(слепящий эффект)
Равномерность Да Да
*согласно СанПиН 2.2.1/2.1.1.1278-03
Данные по протоколу ВНИСИ для школы №199 -2,8
тонны СО2
Проведение уроков (декабрь 2009) для детей от 9 до 12 лет,
посвященных темам:
- энергосбережение
- сбережение воды
- забота о здоровье
Практические аспекты энергосбережения 23
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

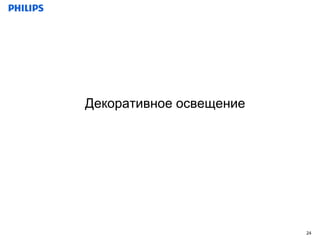

24. Декоративное освещение
24

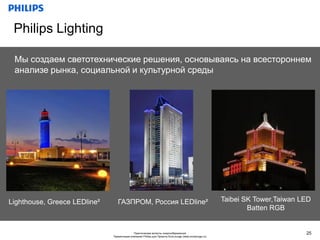

25. Philips Lighting
Мы создаем светотехнические решения, основываясь на всестороннем
анализе рынка, социальной и культурной среды
Lighthouse, Greece LEDline² ГАЗПРОМ, Россия LEDline² Taibei SK Tower,Taiwan LED
Batten RGB
Практические аспекты энергосбережения 25
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

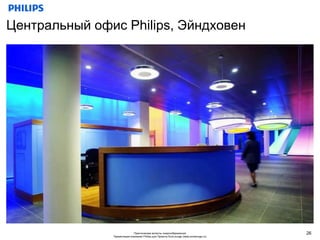

26. Центральный офис Philips, Эйндховен
Практические аспекты энергосбережения 26
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

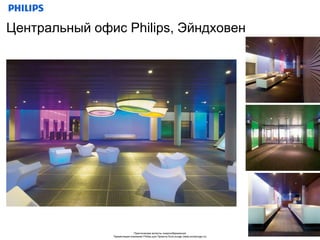

27. Центральный офис Philips, Эйндховен
Практические аспекты энергосбережения 27
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

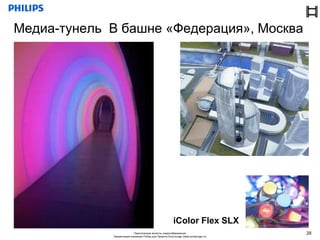

28. Медиа-тунель В башне «Федерация», Москва
iColor Flex SLX
Практические аспекты энергосбережения 28
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

29. Башня Тайшин Банка, Тайпей (Тайвань)
ColorBlast 12 Powercore
Практические аспекты энергосбережения 29
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)

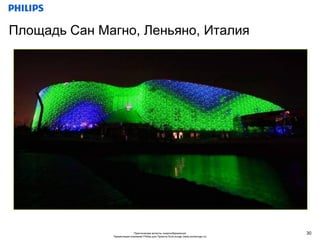

30. Площадь Сан Магно, Леньяно, Италия
Практические аспекты энергосбережения 30
Презентация компании Philips для Проекта EcoLounge (www.ecolounge.ru)
