SISTEMA DE INSTALAÇÃO ELÉTRICA E DE COMUNICAÇÃO P. 219 Perfilados Vincados P. 221 Perfilados e Acessórios P. 238 Acessórios Planos para Eletrocalhas P. 241 Leitos e Acessórios Perfilados, Eletrocalhas, Leitos e Acessórios Destaques da Linha Eletrocalhas e Acessórios (p. 228) Leitos e Acessórios (p. 241) P. 228 Eletrocalhas e Acessórios

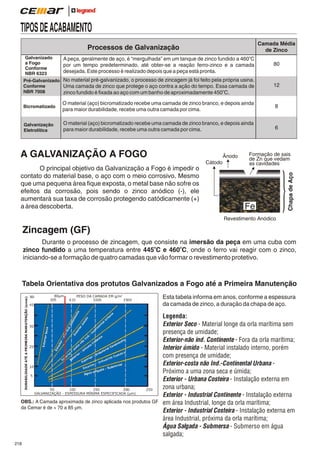

TIPOS DE ACABAMENTO Camada Média de Zinco Processos de Galvanização Galvanizado a Fogo Conforme NBR 6323 A peça, geralmente de aço, é “mergulhada” em um tanque de zinco fundido a 460oC por um tempo predeterminado, até obter-se a reação ferro-zinco e a camada desejada. Este processo é realizado depois que a peça está pronta. 80 Pré-Galvanizado No material pré-galvanizado, o processo de zincagem já foi feito pela própria usina. Conforme Uma camada de zinco que protege o aço contra a ação do tempo. Essa camada de NBR 7008 zinco fundido é fixada ao aço com um banho de aproximadamente 450oC. 12 Bicromatizado O material (aço) bicromatizado recebe uma camada de zinco branco, e depois ainda para maior durabilidade, recebe uma outra camada por cima. 8 Galvanização Eletrolítica O material (aço) bicromatizado recebe uma camada de zinco branco, e depois ainda para maior durabilidade, recebe uma outra camada por cima. 6 Ânodo Cátodo O principal objetivo da Galvanização a Fogo é impedir o contato do material base, o aço com o meio corrosivo. Mesmo que uma pequena área fique exposta, o metal base não sofre os efeitos da corrosão, pois sendo o zinco anódico (-), ele aumentará sua taxa de corrosão protegendo catódicamente (+) a área descoberta. Formação de sais de Zn que vedam as cavidades Fe } Chapa de Aço A GALVANIZAÇÃO A FOGO Revestimento Anódico Zincagem (GF) Durante o processo de zincagem, que consiste na imersão da peça em uma cuba com zinco fundido a uma temperatura entre 445oC e 460oC, onde o ferro vai reagir com o zinco, iniciando-se a formação de quatro camadas que vão formar o revestimento protetivo. Tabela Orientativa dos protutos Galvanizados a Fogo até a Primeira Manutenção 80 80µm PESO DA CAMADA EM g/m2 GALVANIZAÇÃO - ESPESSURA MÍNIMA ESPECIFICADA (µm) OBS.: A Camada aproximada de zinco aplicada nos produtos GF da Cemar é de » µm. 70 a 85 218 Esta tabela informa em anos, conforme a espessura da camada de zinco, a duração da chapa de aço. Legenda: Exterior Seco - Material longe da orla marítima sem presença de umidade; Exterior-não ind. Continente - Fora da orla marítima; Interior úmido - Material instalado interno, porém com presença de umidade; Exterior-costa não Ind.-Continental Urbana Próximo a uma zona seca e úmida; Exterior - Urbana Costeira - Instalação externa em zona urbana; Exterior - Industrial Continente - Instalação externa em área Industrial, longe da orla marítima; Exterior - Industrial Costeira - Instalação externa em área Industrial, próxima da orla marítima; Água Salgada - Submersa - Submerso em água salgada;

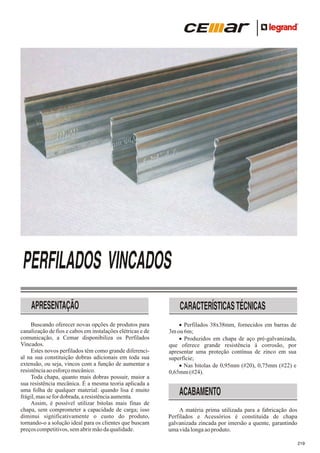

PERFILADOS VINCADOS APRESENTAÇÃO Buscando oferecer novas opções de produtos para canalização de fios e cabos em instalações elétricas e de comunicação, a Cemar disponibiliza os Perfilados Vincados. Estes novos perfilados têm como grande diferencial na sua constituição dobras adicionais em toda sua extensão, ou seja, vincos com a função de aumentar a resistência ao esforço mecânico. Toda chapa, quanto mais dobras possuir, maior a sua resistência mecânica. É a mesma teoria aplicada a uma folha de qualquer material: quando lisa é muito frágil, mas se for dobrada, a resistência aumenta. Assim, é possível utilizar bitolas mais finas de chapa, sem comprometer a capacidade de carga; isso diminui significativamente o custo do produto, tornando-o a solução ideal para os clientes que buscam preços competitivos, sem abrir mão da qualidade. CARACTERÍSTICAS TÉCNICAS · Perfilados 38x38mm, fornecidos em barras de 3m ou 6m; · Produzidos em chapa de aço pré-galvanizada, que oferece grande resistência à corrosão, por apresentar uma proteção contínua de zinco em sua superfície; Nas ·bitolas de 0,95mm (#20), 0,75mm (#22) e 0,65mm (#24). ACABAMENTO A matéria prima utilizada para a fabricação dos Perfilados e Acessórios é constituída de chapa galvanizada zincada por imersão a quente, garantindo uma vida longa ao produto. 219

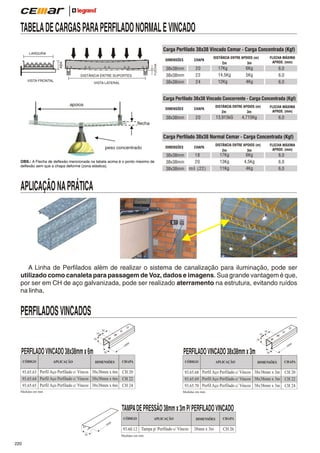

TABELA DE CARGAS PARA PERFILADO NORMAL E VINCADO Carga Perfilado 38x38 Vincado Cemar - Carga Concentrada (Kgf) LARGURA FLECHA ABA DIMENSÕES DISTÂNCIA ENTRE SUPORTES VISTA FRONTAL VISTA LATERAL CHAPA DISTÂNCIA ENTRE APOIOS (m) 3m 2m 20 22 24 38x38mm 38x38mm 38x38mm 17Kg 14,5Kg 12Kg FLECHA MÁXIMA APROX. (mm) 6Kg 5Kg 4Kg 6,0 6,0 6,0 Carga Perfilado 38x38 Vincado Concorrente - Carga Concentrada (Kgf) apoios DIMENSÕES CHAPA 20 38x38mm DISTÂNCIA ENTRE APOIOS (m) 2m 3m 13,915kG FLECHA MÁXIMA APROX. (mm) 4,715Kg 6,0 flecha Carga Perfilado 38x38 Normal Cemar - Carga Concentrada (Kgf) DIMENSÕES peso concentrado OBS.: A Flecha de deflexão mencionada na tabela acima é o ponto máximo de deflexão sem que a chapa deforme (zona elástica). CHAPA 18 20 mil (22) 38x38mm 38x38mm 38x38mm DISTÂNCIA ENTRE APOIOS (m) 2m 3m 17Kg 13Kg 11Kg FLECHA MÁXIMA APROX. (mm) 6Kg 4,5Kg 4Kg 6,0 6,0 6,0 APLICAÇÃO NA PRÁTICA A Linha de Perfilados além de realizar o sistema de canalização para iluminação, pode ser utilizado como canaleta para passagem de Voz, dados e imagens. Sua grande vantagem é que, por ser em CH de aço galvanizada, pode ser realizado aterramento na estrutura, evitando ruídos na linha. PERFILADOS VINCADOS 38 38 19 19 38 38 00 60 PERFILADO VINCADO 38x38mm x 6m CÓDIGO APLICAÇÃO 00 PERFILADO VINCADO 38x38mm x 3m 38 DIMENSÕES CHAPA CÓDIGO 93.65.63 Perfil Aço Perfilado c/ Vincos 38x38mm x 6m CH 20 93.65.64 Perfil Aço Perfilado c/ Vincos 38x38mm x 6m CH 22 93.65.65 Perfil Aço Perfilado c/ Vincos 38x38mm x 6m CH 24 APLICAÇÃO Medidas em mm TAMPA DE PRESSÃO 38mm x 3m P/ PERFILADO VINCADO APLICAÇÃO DIMENSÕES CHAPA 00 30 93.60.12 Tampa p/ Perfilado c/ Vincos 38 220 Medidas em mm 38 DIMENSÕES CHAPA 93.65.68 Perfil Aço Perfilado c/ Vincos 38x38mm x 3m CH 20 93.65.69 Perfil Aço Perfilado c/ Vincos 38x38mm x 3m CH 22 93.65.70 Perfil Aço Perfilado c/ Vincos 38x38mm x 3m CH 24 Medidas em mm CÓDIGO 30 38mm x 3m CH 26

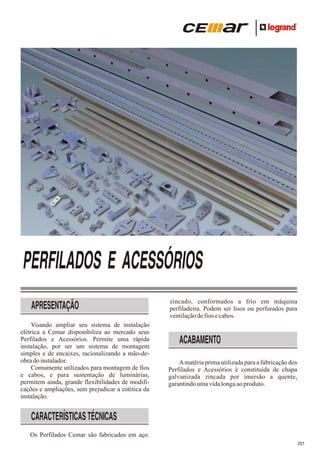

PERFILADOS E ACESSÓRIOS APRESENTAÇÃO Visando ampliar seu sistema de instalação elétrica a Cemar disponibiliza ao mercado seus Perfilados e Acessórios. Permite uma rápida instalação, por ser um sistema de montagem simples e de encaixes, racionalizando a mão-deobra do instalador. Comumente utilizados para montagem de fios e cabos, e para sustentação de luminárias, permitem ainda, grande flexibilidades de modificações e ampliações, sem prejudicar a estética da instalação. zincado, conformados a frio em máquina perfiladeira. Podem ser lisos ou perfurados para ventilação de fios e cabos. ACABAMENTO A matéria prima utilizada para a fabricação dos Perfilados e Acessórios é constituída de chapa galvanizada zincada por imersão a quente, garantindo uma vida longa ao produto. CARACTERÍSTICAS TÉCNICAS Os Perfilados Cemar são fabricados em aço 221

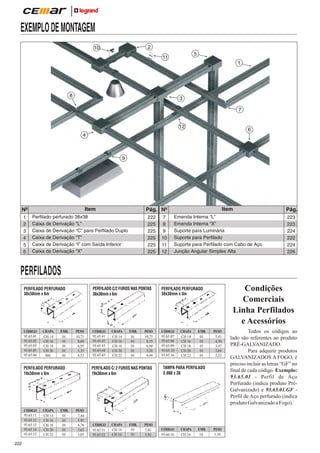

EXEMPLO DE MONTAGEM 2 10 5 11 1 8 3 7 12 6 4 9 Item Nº 1 2 3 4 5 6 Item Pág. Nº Perfilado perfurado 38x38 Caixa de Derivação “L” Caixa de Derivação “C” para Perfilado Duplo Caixa de Derivação “T” Caixa de Derivação “I” com Saída Inferior Caixa de Derivação “X” 222 225 225 225 225 225 7 8 9 10 11 12 Emenda Interna “L” Emenda Interna “X” Suporte para Luminária Suporte para Perfilado Suporte para Perfilado com Cabo de Aço Junção Angular Simples Alta Pág. 223 223 224 222 224 226 PERFILADOS PERFILADO C/2 FUROS NAS PONTAS 38x38mm x 6m PERFILADO PERFURADO 38x38mm x 6m CÓDIGO 93.65.01 93.65.02 93.65.03 93.65.05 93.65.06 CHAPA CH 14 CH 16 CH 18 CH 20 Mil. EMB. 01 01 01 01 01 PESO 10,75 8,60 6,95 5,33 4,52 PERFILADO PERFURADO 19x38mm x 6m CÓDIGO 93.65.11 93.65.12 93.65.13 93.65.14 93.65.15 222 CHAPA CH 14 CH 16 CH 18 CH 20 CH 22 EMB. 01 01 01 01 01 CÓDIGO 93.65.41 93.65.42 93.65.43 93.65.44 93.65.45 CHAPA CH 14 CH 16 CH 18 CH 20 CH 22 EMB. 01 01 01 01 01 PESO 10,75 8,55 6,94 5,28 4,44 PERFILADO C/ 2 FUROS NAS PONTAS 19x38mm x 6m PESO 7,44 5,92 4,76 3,62 3,05 CÓDIGO 93.65.51 93.65.52 CHAPA CH 14 CH 16 EMB. 01 01 PESO 7,45 5,92 Condições Comerciais Linha Perfilados e Acessórios PERFILADO PERFURADO 38x38mm x 3m CÓDIGO 93.65.07 93.65.08 93.65.09 93.65.10 93.65.16 CHAPA CH 14 CH 16 CH 18 CH 20 CH 22 EMB. 01 01 01 01 01 PESO 5,41 4,30 3,47 2,64 2,22 TAMPA PARA PERFILADO 3.000 x 38 CÓDIGO 93.60.10 CHAPA CH 24 EMB. 10 PESO 1,10 Todos os códigos ao lado são referentes ao produto PRÉ-GALVANIZADO. Para adquirir produtos GALVANIZADOS A FOGO, é preciso incluir as letras “GF” no final de cada código. Exemplo: 93.65.01 - Perfil de Aço Perfurado (indica produto PréGalvanizado) e 93.65.01.GF Perfil de Aço perfurado (indica produto Galvanizado a Fogo).

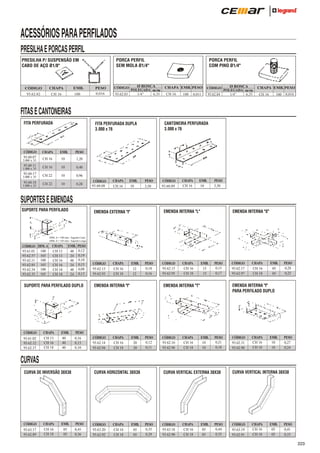

ACESSÓRIOS PARA PERFILADOS PRESILHA E PORCAS PERFIL EMB. CHAPA CÓDIGO 93.62.82 100 CH 16 PORCA PERFIL COM PINO Ø1/4" PORCA PERFIL SEM MOLA Ø1/4" PRESILHA P/ SUSPENSÃO EM CABO DE AÇO Ø1/8" PESO 0,016 Ø ROSCA POLEGADA m/m 6,35 1/4” 93.62.83 CÓDIGO CHAPA EMB. PESO CH 16 100 Ø ROSCA POLEGADA m/m 6,35 1/4” 93.62.84 CÓDIGO 0,011 CHAPA EMB. PESO CH 16 100 0,016 FITAS E CANTONEIRAS FITA PERFURADA CÓDIGO 93.60.07 CANTONEIRA PERFURADA 3.000 x 76 FITA PERFURADA DUPLA 3.000 x 76 CHAPA EMB. PESO CH 16 10 1,20 CH 16 10 0,40 3.000 x 35 CH 22 10 0,96 93.60.18 CH 22 10 0,28 3.000 x 35 93.60.11 1.000 x 35 93.60.17 1.000 x 35 CÓDIGO 93.60.08 CHAPA CH 16 EMB. 10 PESO 3,50 CÓDIGO 93.60.09 CHAPA CH 16 EMB. 10 PESO 3,50 SUPORTES E EMENDAS SUPORTE PARA PERFILADO EMENDA INTERNA "X" EMENDA INTERNA "L" EMENDA EXTERNA "I" DIM. A = 100 mm - Suporte Curto DIM. A = 165 mm - Suporte Longo CÓDIGO DIM. A 93.61.01 100 93.62.57 165 93.62.11 100 93.62.85 165 93.62.34 100 93.62.35 165 CHAPA CH 13 CH 13 CH 16 CH 16 CH 18 CH 18 EMB. 48 24 48 24 48 24 PESO 0,12 0,19 0,10 0,15 0,08 0,13 SUPORTE PARA PERFILADO DUPLO CÓDIGO 93.61.02 93.62.12 93.62.37 CHAPA CH 13 CH 16 CH 18 EMB. 40 40 40 PESO 0,16 0,13 0,10 CÓDIGO 93.62.13 93.62.93 CHAPA CH 16 CH 18 EMB. 12 12 PESO 0,18 0,16 EMENDA INTERNA "I" CÓDIGO 93.62.14 93.62.94 CHAPA CH 16 CH 18 CÓDIGO 93.62.15 93.62.95 CHAPA CH 16 CH 18 EMB. 15 15 PESO 0,15 0,17 PESO 0,12 0,11 CÓDIGO 93.62.16 93.62.96 CHAPA CH 16 CH 18 CHAPA CH 16 CH 18 EMB. 05 05 PESO 0,28 0,25 EMENDA INTERNA "I" PARA PERFILADO DUPLO EMENDA INTERNA "T" EMB. 20 20 CÓDIGO 93.62.17 93.62.97 EMB. 10 10 PESO 0,21 0,18 CÓDIGO 93.62.31 93.62.98 CHAPA CH 16 CH 18 EMB. 10 10 PESO 0,27 0,24 CURVAS CURVA HORIZONTAL 38X38 CURVA DE INVERSÃO 38X38 CÓDIGO 93.63.17 93.62.89 CHAPA CH 16 CH 18 EMB. 05 05 PESO 0,45 0,36 CÓDIGO 93.63.20 93.62.92 CHAPA CH 16 CH 18 EMB. 05 05 CURVA VERTICAL EXTERNA 38X38 PESO 0,35 0,29 CÓDIGO 93.63.18 93.62.90 CHAPA CH 16 CH 18 EMB. 05 05 PESO 0,44 0,35 CURVA VERTICAL INTERNA 38X38 CÓDIGO 93.63.19 93.62.91 CHAPA CH 16 CH 18 EMB. 05 05 PESO 0,41 0,33 223

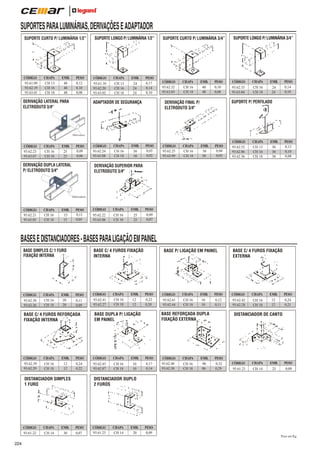

SUPORTES PARA LUMINÁRIAS, DERIVAÇÕES E ADAPTADOR SUPORTE CURTO P/ LUMINÁRIA 1/2” CÓDIGO 93.61.09 93.62.19 93.63.01 CHAPA CH 13 CH 16 CH 18 EMB. 48 48 48 PESO 0,12 0,10 0,08 DERIVAÇÃO LATERAL PARA ELETRODUTO 3/4" CÓDIGO 93.62.23 93.63.07 CHAPA CH 16 CH 18 EMB. 25 25 CHAPA CH 16 CH 18 EMB. 15 15 CÓDIGO 93.61.10 93.62.20 93.63.02 CHAPA CH 13 CH 16 CH 18 EMB. 24 24 24 PESO 0,17 0,14 0,10 ADAPTADOR DE SEGURANÇA PESO 0,09 0,06 DERIVAÇÃO DUPLA LATERAL P/ ELETRODUTO 3/4" CÓDIGO 93.62.21 93.63.05 SUPORTE LONGO P/ LUMINÁRIA 1/2” CÓDIGO 93.62.24 93.63.08 CHAPA CH 16 CH 18 EMB. 50 50 SUPORTE CURTO P/ LUMINÁRIA 3/4” CÓDIGO 93.62.32 93.63.03 CHAPA CH 16 CH 18 EMB. 48 48 PESO 0,10 0,08 CÓDIGO 93.62.25 93.63.09 CHAPA CH 16 CH 18 CÓDIGO 93.62.33 93.63.04 CHAPA CH 16 CH 18 EMB. 24 24 PESO 0,14 0,10 SUPORTE P/ PERFILADO DERIVAÇÃO FINAL P/ ELETRODUTO 3/4" PESO 0,03 0,02 SUPORTE LONGO P/ LUMINÁRIA 3/4” EMB. 50 50 PESO 0,04 0,03 CÓDIGO 93.62.52 93.62.86 93.62.36 CHAPA CH 13 CH 16 CH 18 EMB. 30 30 30 PESO 0,12 0,10 0,08 DERIVAÇÃO SUPERIOR PARA ELETRODUTO 3/4" PESO 0,11 0,05 CÓDIGO 93.62.22 93.63.06 CHAPA CH 16 CH 18 EMB. 25 25 PESO 0,09 0,07 BASES E DISTANCIADORES - BASES PARA LIGAÇÃO EM PAINEL BASE SIMPLES C/ 1 FURO FIXAÇÃO INTERNA CÓDIGO 93.62.38 93.62.26 CHAPA CH 16 CH 18 EMB. 20 20 BASE C/ 4 FUROS FIXAÇÃO INTERNA PESO 0,11 0,09 BASE C/ 4 FUROS REFORÇADA FIXAÇÃO INTERNA CÓDIGO 93.62.39 93.62.29 CHAPA CH 16 CH 18 EMB. 12 12 PESO 0,24 0,22 DISTANCIADOR SIMPLES 1 FURO CÓDIGO 93.61.22 224 CHAPA CH 14 EMB. 30 CÓDIGO 93.62.41 93.62.27 CHAPA CH 16 CH 18 EMB. 12 12 BASE P/ LIGAÇÃO EM PAINEL PESO 0,22 0,20 CHAPA EMB. CH 16 CH 18 10 10 CHAPA CH 16 CH 18 EMB. 10 10 PESO 0,12 0,11 BASE REFORÇADA DUPLA FIXAÇÃO EXTERNA BASE DUPLA P/ LIGAÇÃO EM PAINEL CÓDIGO 93.62.43 93.62.87 CÓDIGO 93.62.61 93.62.44 PESO 0,17 0,14 CÓDIGO 93.62.40 93.62.30 CHAPA CH 16 CH 18 EMB. 06 06 BASE C/ 4 FUROS FIXAÇÃO EXTERNA CÓDIGO 93.62.42 93.62.28 CHAPA CH 16 CH 18 EMB. 12 12 PESO 0,24 0,21 DISTANCIADOR DE CANTO PESO 0,32 0,29 CÓDIGO 93.61.21 CHAPA CH 14 EMB. 25 PESO 0,09 DISTANCIADOR DUPLO 2 FUROS PESO 0,07 CÓDIGO 93.61.23 CHAPA CH 14 EMB. 20 PESO 0,09 Peso em Kg

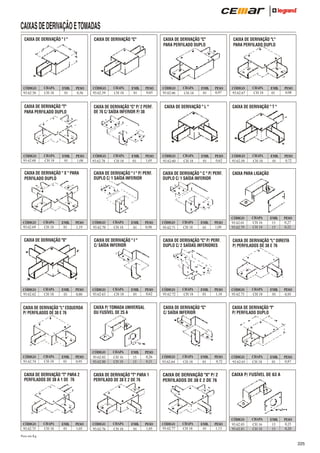

CAIXAS DE DERIVAÇÃO E TOMADAS CAIXA DE DERIVAÇÃO " I " CÓDIGO 93.62.58 CHAPA CH 18 EMB. 01 CAIXA DE DERIVAÇÃO "C" PESO 0,56 CAIXA DE DERIVAÇÃO "T" PARA PERFILADO DUPLO CÓDIGO 93.62.68 CHAPA CH 18 EMB. 01 CHAPA CH 18 EMB. 01 PESO 1,08 PESO 1,19 CAIXA DE DERIVAÇÃO "X" CÓDIGO 93.62.62 CHAPA CH 18 EMB. 01 CHAPA CH 18 EMB. 01 PESO 0,80 PESO 0,95 CAIXA DE DERIVAÇÃO "T" PARA 2 PERFILADOS DE 38 A 1 DE 76 CÓDIGO 93.62.75 CHAPA CH 18 EMB. 01 EMB. 01 PESO 0,65 CÓDIGO 93.62.78 CHAPA CH 18 EMB. 01 PESO 1,05 CAIXA DE DERIVAÇÃO " I " P/ PERF. DUPLO C/ 1 SAÍDA INFERIOR CÓDIGO 93.62.70 CHAPA CH 18 EMB. 01 PESO 0,98 CAIXA DE DERIVAÇÃO " I " C/ SAÍDA INFERIOR CAIXA DE DERIVAÇÃO "L" ESQUERDA P/ PERFILADOS DE 38 E 76 CÓDIGO 93.62.74 CHAPA CH 18 CAIXA DE DERIVAÇÃO "C" P/ 2 PERF. DE 76 C/ SAÍDA INFERIOR P/ 38 CAIXA DE DERIVAÇÃO " X " PARA PERFILADO DUPLO CÓDIGO 93.62.69 CÓDIGO 93.62.59 CAIXA DE DERIVAÇÃO "C" PARA PERFILADO DUPLO PESO 1,03 CÓDIGO 93.62.63 CHAPA CH 18 EMB. 01 CHAPA CH 16 CH 18 EMB. 15 15 PESO 0,62 CHAPA CH 18 EMB. 01 EMB. 01 PESO 0,97 CAIXA DE DERIVAÇÃO " L " CÓDIGO 93.62.60 CHAPA CH 18 EMB. 01 PESO 0,62 CAIXA DE DERIVAÇÃO " C " P/ PERF. DUPLO C/ 1 SAÍDA INFERIOR CÓDIGO 93.62.71 CHAPA CH 18 EMB. 01 CÓDIGO 93.62.72 CHAPA CH 18 EMB. 01 PESO 0,26 0,21 PESO 1,05 CÓDIGO 93.62.64 CHAPA CH 18 EMB. 01 PESO 1,09 PESO 1,18 CHAPA CH 18 EMB. 01 CHAPA CH 18 EMB. 01 PESO 0,98 CÓDIGO 93.62.50 CHAPA CH 18 EMB. 01 PESO 0,72 EMB. 15 15 PESO 0,27 0,22 CAIXA PARA LIGAÇÃO CÓDIGO 93.62.01 93.62.79 CHAPA CH 16 CH 18 CAIXA DE DERIVAÇÃO "L" DIREITA P/ PERFILADOS DE 38 E 76 CÓDIGO 93.62.73 CHAPA CH 18 EMB. 01 PESO 0,95 CAIXA DE DERIVAÇÃO "I" P/ PERFILADO DUPLO PESO 0,72 CAIXA DE DERIVAÇÃO "X" P/ 2 PERFILADOS DE 38 E 2 DE 76 CÓDIGO 93.62.77 CÓDIGO 93.62.67 CAIXA DE DERIVAÇÃO " T " CAIXA DE DERIVAÇÃO "C" C/ SAÍDA INFERIOR CAIXA DE DERIVAÇÃO "T" PARA 1 PERFILADO DE 38 E 2 DE 76 CÓDIGO 93.62.76 CHAPA CH 18 CAIXA DE DERIVAÇÃO "C" P/ PERF. DUPLO C/ 2 SAÍDAS INFERIORES CAIXA P/ TOMADA UNIVERSAL OU FUSÍVEL DE 25 A CÓDIGO 93.62.02 93.62.80 CÓDIGO 93.62.66 CAIXA DE DERIVAÇÃO "L" PARA PERFILADO DUPLO PESO 1,13 CÓDIGO 93.62.65 CHAPA CH 18 EMB. 01 PESO 0,87 CAIXA P/ FUSÍVEL DE 63 A CÓDIGO 93.62.03 93.62.81 CHAPA CH 16 CH 18 EMB. 15 15 PESO 0,25 0,20 Peso em Kg 225

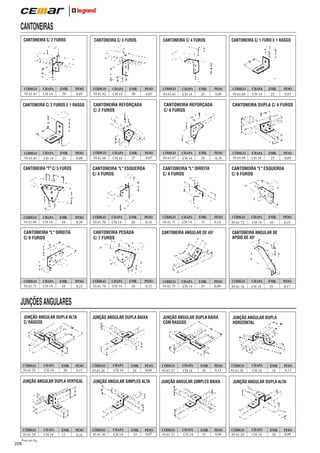

CANTONEIRAS CANTONEIRA C/ 2 FUROS CÓDIGO 93.61.61 CHAPA CH 14 EMB. 50 CANTONEIRA C/ 3 FUROS PESO 0,05 CANTONEIRA C/ 2 FUROS E 1 RASGO CÓDIGO 93.61.65 CHAPA CH 14 EMB. 25 PESO 0,09 CANTONEIRA "T" C/ 5 FUROS CÓDIGO 93.61.69 CHAPA CH 14 EMB. 10 CHAPA CH 14 EMB. 10 CHAPA CH 14 EMB. 50 PESO 0,07 CÓDIGO 93.61.66 CHAPA CH 14 EMB. 25 PESO 0,20 CÓDIGO 93.61.70 CHAPA CH 14 EMB. 20 PESO 0,07 PESO 0,14 CANTONEIRA PESADA C/ 7 FUROS PESO 0,23 CÓDIGO 93.61.74 CHAPA CH 14 EMB. 10 CÓDIGO 93.61.63 CHAPA CH 14 EMB. 25 CANTONEIRA C/ 1 FURO E 1 RASGO PESO 0,09 CANTONEIRA REFORÇADA C/ 4 FUROS CANTONEIRA REFORÇADA C/ 2 FUROS CANTONEIRA "L" ESQUERDA C/ 4 FUROS CANTONEIRA "L" DIREITA C/ 6 FUROS CÓDIGO 93.61.73 CÓDIGO 93.61.62 CANTONEIRA C/ 4 FUROS CÓDIGO 93.61.67 CHAPA CH 14 EMB. 24 CHAPA CH 14 EMB. 15 PESO 0,18 CÓDIGO 93.61.75 CHAPA CH 14 EMB. 25 EMB. 25 PESO 0,07 CÓDIGO 93.61.68 CHAPA CH 14 EMB. 25 PESO 0,09 CANTONEIRA "L" ESQUERDA C/ 6 FUROS PESO 0,14 CANTONEIRA ANGULAR DE 45º PESO 0,33 CHAPA CH 14 CANTONEIRA DUPLA C/ 4 FUROS CANTONEIRA "L" DIREITA C/ 4 FUROS CÓDIGO 93.61.71 CÓDIGO 93.61.64 CÓDIGO 93.61.72 CHAPA CH 14 EMB. 10 PESO 0,23 CANTONEIRA ANGULAR DE APOIO DE 45º PESO 0,09 CÓDIGO 93.61.76 CHAPA CH 14 EMB. 25 PESO 0,17 JUNÇÕES ANGULARES JUNÇÃO ANGULAR DUPLA ALTA C/ RASGOS CÓDIGO 93.61.25 CHAPA CH 14 EMB. 20 PESO 0,15 JUNÇÃO ANGULAR DUPLA VERTICAL CÓDIGO 93.61.29 Peso em Kg 226 CHAPA CH 14 EMB. 12 PESO 0,16 JUNÇÃO ANGULAR DUPLA BAIXA CÓDIGO 93.61.26 CHAPA CH 14 EMB. 24 PESO 0,09 JUNÇÃO ANGULAR SIMPLES ALTA CÓDIGO 93.61.30 CHAPA CH 14 EMB. 25 PESO 0,07 JUNÇÃO ANGULAR DUPLA BAIXA COM RASGOS CÓDIGO 93.61.27 CHAPA CH 14 EMB. 20 PESO 0,13 JUNÇÃO ANGULAR SIMPLES BAIXA CÓDIGO 93.61.31 CHAPA CH 14 EMB. 25 PESO 0,06 JUNÇÃO ANGULAR DUPLA HORIZONTAL CÓDIGO 93.61.28 CHAPA CH 14 EMB. 18 PESO 0,13 JUNÇÃO ANGULAR DUPLA ALTA CÓDIGO 93.61.24 CHAPA CH 14 EMB. 30 PESO 0,09

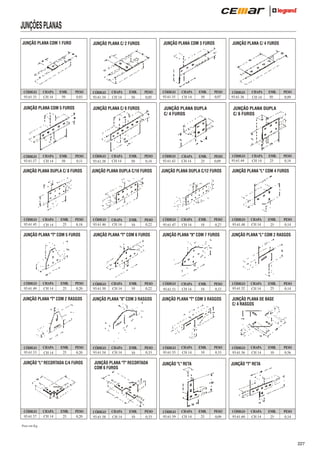

JUNÇÕES PLANAS JUNÇÃO PLANA COM 1 FURO CÓDIGO 93.61.33 CHAPA CH 14 EMB. 50 PESO 0,03 JUNÇÃO PLANA COM 5 FUROS CÓDIGO 93.61.37 CHAPA CH 14 EMB. 50 CHAPA CH 14 EMB. 25 PESO 0,11 PESO 0,18 JUNÇÃO PLANA "T" COM 5 FUROS CÓDIGO 93.61.49 CHAPA CH 14 EMB. 25 PESO 0,20 JUNÇÃO PLANA "T" COM 2 RASGOS CÓDIGO 93.61.53 CHAPA CH 14 EMB. 25 PESO 0,20 JUNÇÃO "L" RECORTADA C/4 FUROS CÓDIGO 93.61.57 CHAPA CH 14 EMB. 25 CÓDIGO 93.61.34 CHAPA CH 14 EMB. 50 PESO 0,05 JUNÇÃO PLANA C/ 6 FUROS JUNÇÃO PLANA DUPLA C/ 8 FUROS CÓDIGO 93.61.45 JUNÇÃO PLANA COM 3 FUROS JUNÇÃO PLANA C/ 2 FUROS PESO 0,20 CÓDIGO 93.61.38 CHAPA CH 14 EMB. 50 CHAPA CH 14 EMB. 10 PESO 0,14 PESO 0,22 JUNÇÃO PLANA "T" COM 6 FUROS CÓDIGO 93.61.50 CHAPA CH 14 EMB. 10 PESO 0,22 JUNÇÃO PLANA "X" COM 3 RASGOS CÓDIGO 93.61.54 CHAPA CH 14 EMB. 10 PESO 0,33 JUNÇÃO PLANA "T" RECORTADA COM 6 FUROS CÓDIGO 93.61.58 CHAPA CH 14 EMB. 10 CHAPA CH 14 EMB. 50 PESO 0,07 JUNÇÃO PLANA DUPLA C/ 4 FUROS JUNÇÃO PLANA DUPLA C/10 FUROS CÓDIGO 93.61.46 CÓDIGO 93.61.35 PESO 0,33 CÓDIGO 93.61.43 CHAPA CH 14 EMB. 25 CHAPA CH 14 EMB. 10 CÓDIGO 93.61.36 CHAPA CH 14 EMB. 50 PESO 0,09 JUNÇÃO PLANA DUPLA C/ 6 FUROS PESO 0,09 JUNÇÃO PLANA DUPLA C/12 FUROS CÓDIGO 93.61.47 JUNÇÃO PLANA C/ 4 FUROS PESO 0,27 CÓDIGO 93.61.44 CHAPA CH 14 EMB. 25 PESO 0,14 JUNÇÃO PLANA "L" COM 4 FUROS CÓDIGO 93.61.48 CHAPA CH 14 EMB. 25 PESO 0,14 JUNÇÃO PLANA "X" COM 7 FUROS JUNÇÃO PLANA "L" COM 2 RASGOS CÓDIGO 93.61.51 CÓDIGO 93.61.52 CHAPA CH 14 EMB. 10 PESO 0,33 JUNÇÃO PLANA "T" COM 3 RASGOS CÓDIGO 93.61.55 CHAPA CH 14 EMB. 10 PESO 0,33 JUNÇÃO "L" RETA CÓDIGO 93.61.59 CHAPA CH 14 CHAPA CH 14 EMB. 25 PESO 0,14 JUNÇÃO PLANA DE BASE C/ 4 RASGOS CÓDIGO 93.61.56 CHAPA CH 14 EMB. 10 PESO 0,56 EMB. 25 PESO 0,14 JUNÇÃO "T" RETA EMB. 25 PESO 0,09 CÓDIGO 93.61.60 CHAPA CH 14 Peso em Kg 227

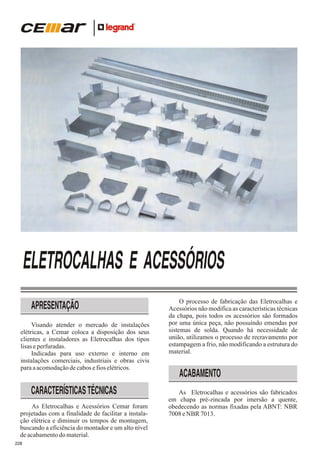

ELETROCALHAS E ACESSÓRIOS APRESENTAÇÃO Visando atender o mercado de instalações elétricas, a Cemar coloca a disposição dos seus clientes e instaladores as Eletrocalhas dos tipos lisas e perfuradas. Indicadas para uso externo e interno em instalações comerciais, industriais e obras civis para a acomodação de cabos e fios elétricos. CARACTERÍSTICAS TÉCNICAS As Eletrocalhas e Acessórios Cemar foram projetadas com a finalidade de facilitar a instalação elétrica e diminuir os tempos de montagem, buscando a eficiência do montador e um alto nível de acabamento do material. 228 O processo de fabricação das Eletrocalhas e Acessórios não modifica as características técnicas da chapa, pois todos os acessórios são formados por uma única peça, não possuíndo emendas por sistemas de solda. Quando há necessidade de união, utilizamos o processo de recravamento por estampagem a frio, não modificando a estrutura do material. ACABAMENTO As Eletrocalhas e acessórios são fabricados em chapa pré-zincada por imersão a quente, obedecendo as normas fixadas pela ABNT: NBR 7008 e NBR 7013.

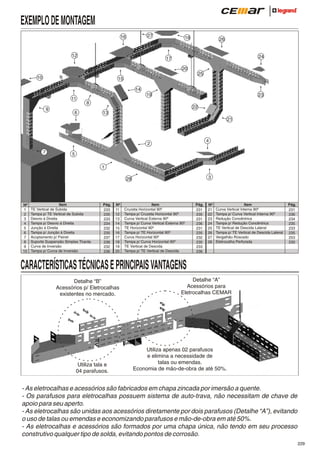

EXEMPLO DE MONTAGEM 27 16 12 18 26 24 17 20 25 10 15 14 11 9 19 23 8 6 22 13 21 4 2 7 5 1 3 28 Nº 1 2 3 4 5 6 7 8 9 10 Item TE Vertical de Subida Tampa p/ TE Vertical de Subida Desvio à Direita Tampa p/ Desvio à Direita Junção à Direita Tampa p/ Junção à Direita Acoplamento p/ Painel Suporte Suspensão Simples Tirante Curva de Inversão Tampa p/ Curva de Inversão Pág. 233 235 233 234 232 235 237 236 232 236 Nº 11 12 13 14 15 16 17 18 19 20 Item Cruzeta Horizontal 90º Tampa p/ Cruzeta Horizontal 90º Curva Vertical Externa 90º Tampa p/ Curva Vertical Externa 90º TE Horizontal 90º Tampa p/ TE Horizontal 90º Curva Horizontal 90º Tampa p/ Curva Horizontal 90º TE Vertical de Descida Tampa p/ TE Vertical de Descida Pág. 231 235 231 236 231 235 232 235 233 236 Nº 21 22 23 24 25 26 27 28 Item Curva Vertical Interna 90º Tampa p/ Curva Vertical Interna 90º Redução Concêntrica Tampa p/ Redução Concêntrica TE Vertical de Descida Lateral Tampa p/ TE Vertical de Descida Lateral Vergalhão Roscado Eletrocalha Perfurada Pág. 231 236 234 235 233 235 253 230 CARACTERÍSTICAS TÉCNICAS E PRINCIPAIS VANTAGENS Detalhe “B” Acessórios p/ Eletrocalhas existentes no mercado. Utiliza tala e 04 parafusos. Detalhe “A” Acessórios para Eletrocalhas CEMAR Utiliza apenas 02 parafusos e elimina a necessidade de talas ou emendas. Economia de mão-de-obra de até 50%. - As eletrocalhas e acessórios são fabricados em chapa zincada por imersão a quente. - Os parafusos para eletrocalhas possuem sistema de auto-trava, não necessitam de chave de apoio para seu aperto. - As eletrocalhas são unidas aos acessórios diretamente por dois parafusos (Detalhe “A”), evitando o uso de talas ou emendas e economizando parafusos e mão-de-obra em até 50%. - As eletrocalhas e acessórios são formados por uma chapa única, não tendo em seu processo construtivo qualquer tipo de solda, evitando pontos de corrosão. 229

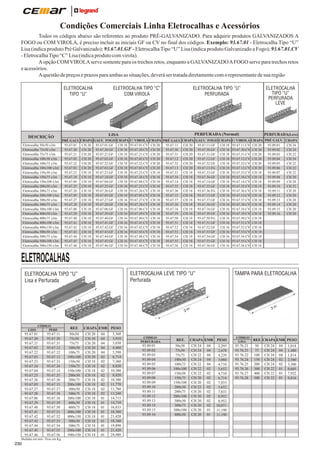

Condições Comerciais Linha Eletrocalhas e Acessórios Todos os códigos abaixo são referentes ao produto PRÉ-GALVANIZADO. Para adquirir produtos GALVANIZADOS A FOGO ou COM VIROLA, é preciso incluir as iniciais GF ou CV no final dos códigos. Exemplo: 93.67.01 - Eletrocalha Tipo “U” Lisa (indica produto Pré Galvanizado); 93.67.01.GF - Eletrocalha Tipo “U” Lisa (indica produto Galvanizado a Fogo); 93.67.01.CV - Eletrocalha Tipo “C” Lisa (indica produto com virola). A opção COM VIROLA serve somente para os trechos retos, enquanto a GALVANIZADO A FOGO serve para trechos retos e acessórios. A questão de preços e prazos para ambas as situações, deverá ser tratada diretamente com o representante de sua região ELETROCALHA TIPO “U” ELETROCALHA TIPO “C” COM VIROLA PRÉ GALV. CHAPA GALV. FOGO CHAPA 93.67.01 CH 20 93.67.01.GF CH 18 93.67.20 CH 20 93.67.20.GF CH 18 93.67.21 CH 20 93.67.21.GF CH 18 93.67.02 CH 20 93.67.02.GF CH 18 93.67.22 CH 20 93.67.22.GF CH 18 93.67.03 CH 20 93.67.03.GF CH 18 93.67.23 CH 18 93.67.23.GF CH 18 93.67.24 CH 18 93.67.24.GF CH 18 93.67.04 CH 18 93.67.04.GF CH 18 93.67.25 CH 18 93.67.25.GF CH 18 93.67.26 CH 18 93.67.26.GF CH 18 93.67.05 CH 18 93.67.05.GF CH 18 93.67.27 CH 18 93.67.27.GF CH 16 93.67.28 CH 18 93.67.28.GF CH 16 93.67.06 CH 18 93.67.06.GF CH 16 93.67.29 CH 18 93.67.29.GF CH 16 93.67.40 CH 18 93.67.40.GF CH 16 93.67.41 CH 18 93.67.41.GF CH 16 93.67.42 CH 18 93.67.42.GF CH 16 93.67.43 CH 18 93.67.43.GF CH 16 93.67.44 CH 18 93.67.44.GF CH 16 93.67.45 CH 18 93.67.45.GF CH 16 93.67.46 CH 18 93.67.46.GF CH 16 ELETROCALHA TIPO “U” PERFURADA LEVE PERFURADA (Normal) LISA DESCRIÇÃO Eletrocalha 50x50 x3m Eletrocalha 75x50 x3m Eletrocalha 75x75 x3m Eletrocalha 100x50 x3m Eletrocalha 100x75 x3m Eletrocalha 100x100 x3m Eletrocalha 150x50 x3m Eletrocalha 150x75 x3m Eletrocalha 150x100 x3m Eletrocalha 200x50 x3m Eletrocalha 200x75 x3m Eletrocalha 200x100 x3m Eletrocalha 300x50 x3m Eletrocalha 300x75 x3m Eletrocalha 300x100 x3m Eletrocalha 400x50 x3m Eletrocalha 400x75 x3m Eletrocalha 400x100 x3m Eletrocalha 400x150 x3m Eletrocalha 500x50 x3m Eletrocalha 500x75 x3m Eletrocalha 500x100 x3m Eletrocalha 500x150 x3m ELETROCALHA TIPO “U” PERFURADA PERFURADA(Leve) C/ VIROLA CHAPA PRÉ GALV. CHAPA GALV. FOGO 93.67.01.CV CH 20 CH 20 93.67.11.GF 93.67.11 93.67.20.CV CH 20 93.67.30 CH 20 93.67.30.GF 93.67.21.CV CH 20 93.67.31 CH 20 93.67.31.GF 93.67.02.CV CH 20 93.67.12 CH 20 93.67.12.GF 93.67.22.CV CH 20 93.67.32 CH 20 93.67.32.GF 93.67.03.CV CH 20 93.67.13 CH 20 93.67.13.FG 93.67.23.CV CH 18 93.67.33 CH 18 93.67.33.GF 93.67.24.CV CH 18 93.67.34 CH 18 93.67.34.GF 93.67.04.CV CH 18 93.67.14 CH 18 93.67.14.GF 93.67.25.CV CH 18 93.67.35 CH 18 93.67.35.GF 93.67.26.CV CH 18 93.67.36 CH 18 93.67.36.FG 93.67.05.CV CH 18 93.67.15 CH 18 93.67.15.GF 93.67.27.CV CH 18 93.67.37 CH 18 93.67.37.GF 93.67.28.CV CH 18 93.67.38 CH 18 93.67.38.GF 93.67.06.CV CH 18 93.67.16 CH 18 93.67.16.GF 93.67.29.CV CH 18 93.67.39 CH 18 93.67.39.GF 93.67.40.CV CH 18 93.67.50 CH 18 93.67.50.FG 93.67.41.CV CH 18 93.67.51 CH 18 93.67.51.GF 93.67.42.CV CH 18 93.67.52 CH 18 93.67.52.GF 93.67.43.CV CH 18 93.67.53 CH 18 93.67.53.GF 93.67.44.CV CH 18 93.67.54 CH 18 93.67.54.GF 93.67.45.CV CH 18 93.67.55 CH 18 93.67.55.GF 93.67.46.CV CH 18 93.67.56 CH 18 93.67.56.GF CHAPA C/ VIROLA CHAPA PRÉ GALV. CHAPA CH 24 93.89.01 CH 18 93.67.11.CV CH 20 CH 24 93.89.02 CH 18 93.67.30.CV CH 20 CH 22 93.89.03 CH 18 93.67.31.CV CH 20 CH 24 93.89.04 CH 18 93.67.12.CV CH 20 CH 22 93.89.05 CH 18 93.67.32.CV CH 20 CH 22 93.89.06 CH 18 93.67.13.CV CH 20 CH 22 93.89.07 CH 18 93.67.33.CV CH 18 CH 20 93.89.08 CH 18 93.67.34.CV CH 18 CH 20 93.89.09 CH 18 93.67.14.CV CH 18 CH 22 93.89.10 CH 18 93.67.35.CV CH 18 CH 20 93.89.11 CH 18 93.67.36.CV CH 18 CH 20 93.89.12 CH 18 93.67.15.CV CH 18 CH 20 93.89.13 CH 16 93.67.37.CV CH 18 CH 20 93.89.14 CH 16 93.67.38.CV CH 18 CH 20 93.89.15 CH 16 93.67.16.CV CH 18 CH 20 93.89.16 CH 16 93.67.39.CV CH 18 CH 16 93.67.50.CV CH 18 CH 16 93.67.51.CV CH 18 CH 16 93.67.52.CV CH 18 CH 16 93.67.53.CV CH 18 CH 16 93.67.54.CV CH 18 CH 16 93.67.55.CV CH 18 CH 16 93.67.56.CV CH 18 ELETROCALHAS ELETROCALHA LEVE TIPO “U” Perfurada ELETROCALHA TIPO “U” Lisa e Perfurada TAMPA PARA ELETROCALHA 3m 3m 3m LISO CÓDIGO PERF. 93.67.01 93.67.20 93.67.21 93.67.02 93.67.22 93.67.03 93.67.23 93.67.24 93.67.04 93.67.25 93.67.26 93.67.05 93.67.27 93.67.28 93.67.06 93.67.29 93.67.40 93.67.41 93.67.42 93.67.43 93.67.44 93.67.45 93.67.46 93.67.11 93.67.30 93.67.31 93.67.12 93.67.32 93.67.13 93.67.33 93.67.34 93.67.14 93.67.35 93.67.36 93.67.15 93.67.37 93.67.38 93.67.16 93.67.39 93.67.50 93.67.51 93.67.52 93.67.53 93.67.54 93.67.55 93.67.56 Medidas em mm / Peso em Kg 230 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CHAPA EMB CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 04 04 04 04 04 02 02 02 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 PESO 3,360 3,910 5,030 4,460 5,590 6,714 7,360 8,820 10,300 8,820 10,300 11,770 11,760 13,240 14,715 14,710 16,833 18,360 21,420 18,360 19,890 21,420 24,480 CÓDIGO PERFURADA 93.89.01 93.89.02 93.89.03 93.89.04 93.89.05 93.89.06 93.89.07 93.89.08 93.89.09 93.89.10 93.89.11 93.89.12 93.89.13 93.89.14 93.89.15 93.89.16 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 CHAPA EMB CH 24 CH 24 CH 22 CH 24 CH 22 CH 22 CH 22 CH 20 CH 20 CH 22 CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 04 04 04 04 04 02 02 02 02 02 02 02 02 02 01 01 PESO 2,295 2,678 4,239 3,060 4,710 5,652 4,710 6,714 7,833 5,652 7,833 8,952 8,952 10,071 11,190 11,190 CÓDIGO LISA 93.76.21 93.76.23 93.76.22 93.76.24 93.76.25 93.76.26 93.76.27 93.76.28 REF. CHAPA EMB PESO 50 75 100 150 200 300 400 500 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 04 04 04 02 02 01 01 01 1,018 1,480 1,814 2,560 3,300 0,605 7,932 9,816

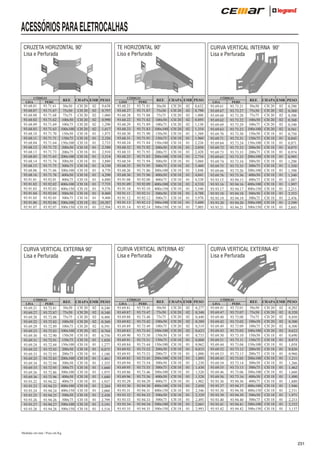

ACESSÓRIOS PARA ELETROCALHAS TE HORIZONTAL 90o Liso e Perfurado CRUZETA HORIZONTAL 90o Lisa e Perfurada LISA CÓDIGO PERF. 93.68.01 93.68.07 93.68.08 93.68.02 93.68.09 93.68.03 93.68.10 93.68.11 93.68.04 93.68.12 93.68.13 93.68.05 93.68.14 93.68.15 93.68.06 93.68.16 93.91.01 93.91.02 93.91.03 93.91.04 93.91.05 93.91.06 93.91.07 93.71.61 93.71.67 93.71.68 93.71.62 93.71.69 93.71.63 93.71.70 93.71.71 93.71.64 93.71.72 93.71.73 93.71.65 93.71.74 93.71.75 93.71.66 93.71.76 93.92.01 93.92.02 93.92.03 93.92.04 93.92.05 93.92.06 93.92.07 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,638 0,797 1,060 0,990 1,290 1,617 1,875 2,326 2,733 2,580 2,910 3,514 3,880 4,330 4,770 4,290 6,880 7,735 9,576 8,460 9,400 10,387 12,504 CÓDIGO PERF. 93.69.21 93.69.27 93.69.28 93.69.22 93.69.29 93.69.23 93.69.30 93.69.31 93.69.24 93.69.32 93.69.33 93.69.25 93.69.34 93.69.35 93.69.26 93.69.36 93.93.22 93.93.23 93.93.24 93.93.25 93.93.26 93.93.27 93.93.28 93.72.81 93.72.87 93.72.88 93.72.82 93.72.89 93.72.83 93.72.90 93.72.91 93.72.84 93.72.92 93.72.93 93.72.85 93.72.94 93.72.95 93.72.86 93.72.96 93.94.22 93.94.23 93.94.24 93.94.25 93.94.26 93.94.27 93.94.28 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CÓDIGO PERF. 93.68.21 93.68.27 93.68.28 93.68.22 93.68.29 93.68.23 93.68.30 93.68.31 93.68.24 93.68.32 93.68.33 93.68.25 93.68.34 93.68.35 93.68.26 93.68.36 93.91.08 93.91.09 93.91.10 93.91.11 93.91.12 93.91.13 93.91.14 93.71.81 93.71.87 93.71.88 93.71.82 93.71.89 93.71.83 93.71.90 93.71.91 93.71.84 93.71.92 93.71.93 93.71.85 93.71.94 93.71.95 93.71.86 93.71.96 93.92.08 93.92.09 93.92.10 93.92.11 93.92.12 93.92.13 93.92.14 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,632 0,790 1,000 0,895 1,130 1,354 1,560 1,960 2,226 2,050 2,420 2,716 3,060 3,460 3,848 4,041 4,330 4,510 5,540 4,788 5,970 5,600 7,005 CURVA VERTICAL INTERNA 45o Lisa e Perfurada CURVA VERTICAL EXTERNA 90o Lisa e Perfurada LISA LISO CURVA VERTICAL INTERNA 90o Lisa e Perfurada 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,240 0,340 0,488 0,360 0,591 0,764 0,750 1,020 1,277 0,875 1,180 1,461 1,355 1,660 1,975 1,680 1,937 2,284 3,060 2,438 2,799 3,191 5,518 LISA CÓDIGO PERF. 93.69.81 93.69.87 93.69.88 93.69.82 93.69.89 93.69.83 93.69.90 93.69.91 93.69.84 93.69.92 93.69.93 93.69.85 93.69.94 93.69.95 93.69.86 93.69.96 93.93.29 93.93.30 93.93.31 93.93.32 93.93.33 93.93.34 93.93.35 93.73.41 93.73.47 93.73.48 93.73.42 93.73.49 93.73.43 93.73.50 93.73.51 93.73.44 93.73.52 93.73.53 93.73.45 93.73.54 93.73.55 93.73.46 93.73.56 93.94.29 93.94.30 93.94.31 93.94.32 93.94.33 93.94.34 93.94.35 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CÓDIGO PERF. 93.73.21 93.73.27 93.73.28 93.73.22 93.73.29 93.73.23 93.73.30 93.73.31 93.73.24 93.73.32 93.73.33 93.73.25 93.73.34 93.73.35 93.73.26 93.73.36 93.94.15 93.94.16 93.94.17 93.94.18 93.94.19 93.94.20 93.94.21 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,290 0,360 0,500 0,368 0,540 0,561 0,750 0,845 0,871 0,875 0,974 0,995 1,290 1,350 1,390 1,540 1,887 1,997 2,215 2,353 2,476 2,599 2,845 CURVA VERTICAL EXTERNA 45o Lisa e Perfurada CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 LISA 93.69.61 93.69.67 93.69.68 93.69.62 93.69.69 93.69.63 93.69.70 93.69.71 93.69.64 93.69.72 93.69.73 93.69.65 93.69.74 93.69.75 93.69.66 93.69.76 93.93.15 93.93.16 93.93.17 93.93.18 93.93.19 93.93.20 93.93.21 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,277 0,340 0,440 0,389 0,519 0,623 0,733 0,888 0,962 0,833 1,000 1,095 1,230 1,430 1,520 1,528 1,902 2,050 2,346 2,329 2,495 2,661 2,993 LISA CÓDIGO PERF. 93.69.41 93.69.47 93.69.48 93.69.42 93.69.49 93.69.43 93.69.50 93.69.51 93.69.44 93.69.52 93.69.53 93.69.45 93.69.54 93.69.55 93.69.46 93.69.56 93.93.36 93.93.37 93.93.38 93.93.39 93.93.40 93.93.41 93.93.42 93.73.01 93.73.07 93.73.08 93.73.02 93.73.09 93.73.03 93.73.10 93.73.11 93.73.04 93.73.12 93.73.13 93.73.05 93.73.14 93.73.15 93.73.06 93.73.16 93.94.36 93.94.37 93.94.38 93.94.39 93.94.40 93.94.41 93.94.42 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,202 0,320 0,450 0,300 0,500 0,622 0,690 0,873 1,058 0,826 0,960 1,211 1,266 1,462 1,660 1,490 1,680 1,946 2,531 1,971 2,253 2,532 3,137 Medidas em mm / Peso em Kg 231

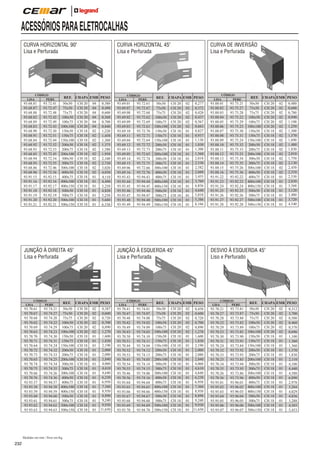

ACESSÓRIOS PARA ELETROCALHAS CURVA HORIZONTAL 45o Lisa e Perfurada CURVA HORIZONTAL 90o Lisa e Perfurada LISA CÓDIGO PERF. 93.68.81 93.68.87 93.68.88 93.68.82 93.68.89 93.68.83 93.68.90 93.68.91 93.68.84 93.68.92 93.68.93 93.68.85 93.68.94 93.68.95 93.68.86 93.68.96 93.91.15 93.91.16 93.91.17 93.91.18 93.91.19 93.91.20 93.91.21 93.72.41 93.72.47 93.72.48 93.72.42 93.72.49 93.72.43 93.72.50 93.72.51 93.72.44 93.72.52 93.72.53 93.72.45 93.72.54 93.72.55 93.72.46 93.72.56 93.92.15 93.92.16 93.92.17 93.92.18 93.92.19 93.92.20 93.92.21 REF. CHAPA EMB PESO 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 04 04 04 04 04 04 02 02 02 02 02 02 02 02 02 02 01 01 01 01 01 01 01 0,380 0,490 0,600 0,560 0,700 0,840 1,220 1,450 1,360 1,375 1,580 1,950 2,340 2,730 3,020 4,030 4,110 4,490 5,250 4,820 5,250 5,680 6,530 JUNÇÃO À DIREITA 45o Lisa e Perfurada LISA CÓDIGO PERF. 93.70.61 93.70.67 93.70.68 93.70.62 93.70.69 93.70.63 93.70.70 93.70.71 93.70.64 93.70.72 93.70.73 93.70.65 93.70.74 93.70.75 93.70.66 93.70.76 93.93.57 93.93.58 93.93.59 93.93.60 93.93.61 93.93.62 93.93.63 93.74.21 93.74.27 93.74.28 93.74.22 93.74.29 93.74.23 93.74.30 93.74.31 93.74.24 93.74.32 93.74.33 93.74.25 93.74.34 93.74.35 93.74.26 93.74.36 93.94.57 93.94.58 93.94.59 93.94.60 93.94.61 93.94.62 93.94.63 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 Medidas em mm / Peso em Kg 232 LISA CÓDIGO PERF. 93.69.01 93.69.07 93.69.08 93.69.02 93.69.09 93.69.03 93.69.10 93.69.11 93.69.04 93.69.12 93.69.13 93.69.05 93.69.14 93.69.15 93.69.06 93.69.16 93.93.43 93.93.44 93.93.45 93.93.46 93.93.47 93.93.48 93.93.49 93.72.61 93.72.67 93.72.68 93.72.62 93.72.69 93.72.63 93.72.70 93.72.71 93.72.64 93.72.72 93.72.73 93.72.65 93.72.74 93.72.75 93.72.66 93.72.76 93.94.43 93.94.44 93.94.45 93.94.46 93.94.47 93.94.48 93.94.49 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CURVA DE INVERSÃO Lisa e Perfurada CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,277 0,372 0,420 0,437 0,567 0,663 0,827 0,937 1,130 1,030 1,308 1,560 2,018 2,530 2,582 2,660 3,455 3,760 6,856 4,640 5,010 5,386 6,166 CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,387 0,600 0,720 0,700 0,890 1,270 1,600 1,830 2,190 2,000 2,080 2,840 4,060 4,610 4,640 6,230 6,950 7,360 8,930 8,890 9,240 9,930 11,650 LISA CÓDIGO PERF. 93.70.41 93.70.47 93.70.48 93.70.42 93.70.49 93.70.43 93.70.50 93.70.51 93.70.44 93.70.52 93.70.53 93.70.45 93.70.54 93.70.55 93.70.46 93.70.56 93.93.64 93.93.65 93.93.66 93.93.67 93.93.68 93.93.69 93.93.70 93.74.01 93.74.07 93.74.08 93.74.02 93.74.09 93.74.03 93.74.10 93.74.11 93.74.04 93.74.12 93.74.13 93.74.05 93.74.14 93.74.15 93.74.06 93.74.16 93.94.64 93.94.65 93.94.66 93.94.67 93.94.68 93.94.69 93.94.70 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 93.88.01 93.88.02 93.88.03 93.88.04 93.88.05 93.88.06 93.88.07 93.88.08 93.88.09 93.88.10 93.88.11 93.88.12 93.88.13 93.88.14 93.88.15 93.88.16 93.91.22 93.91.23 93.91.24 93.91.25 93.91.26 93.91.27 93.91.28 93.75.21 93.75.27 93.75.28 93.75.22 93.75.29 93.75.23 93.75.30 93.75.31 93.75.24 93.75.32 93.75.33 93.75.25 93.75.34 93.75.35 93.75.26 93.75.36 93.92.22 93.92.23 93.92.24 93.92.25 93.92.26 93.92.27 93.92.28 REF. CHAPA EMB PESO 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 01 01 01 01 01 01 01 0,480 0,600 0,780 0,940 1,100 1,250 1,300 1,570 1,690 1,480 1,830 2,010 1,750 2,130 2,450 2,310 2,530 2,830 3,560 3,120 3,480 3,720 4,540 DESVIO À ESQUERDA 45o Liso e Perfurado JUNÇÃO À ESQUERDA 45o Lisa e Perfurada CHAPA EMB PESO CÓDIGO LISA PERF. 02 0,450 02 0,600 02 0,720 02 0,700 02 0,890 02 1,270 01 1,600 01 1,830 01 2,190 01 2,000 01 2,080 01 2,840 01 4,060 01 4,610 01 4,640 01 6,230 01 6,950 01 7,360 01 8,930 01 8,890 01 9,240 01 9,930 01 11,650 LISA CÓDIGO PERF. 93.70.21 93.70.27 93.70.28 93.70.22 93.70.29 93.70.23 93.70.30 93.70.31 93.70.24 93.70.32 93.70.33 93.70.25 93.70.34 93.70.35 93.70.26 93.70.36 93.95.01 93.95.02 93.95.03 93.95.04 93.95.05 93.95.06 93.95.07 93.73.81 93.73.87 93.73.88 93.73.82 93.73.89 93.73.83 93.73.90 93.73.91 93.73.84 93.73.92 93.73.93 93.73.85 93.73.94 93.73.95 93.73.86 93.73.96 93.96.01 93.96.02 93.96.03 93.96.04 93.96.05 93.96.06 93.96.07 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,312 3,700 0,500 0,460 0,570 0,696 1,100 1,360 1,360 1,570 1,830 2,110 4,100 4,440 4,580 6,890 2,978 3,204 4,029 4,856 3,288 4,503 5,453

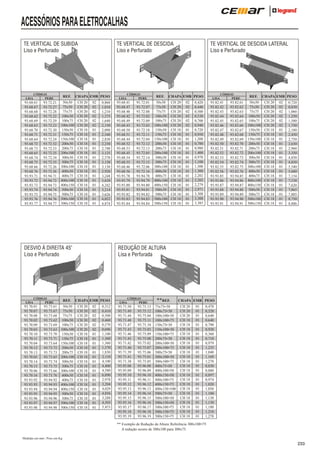

ACESSÓRIOS PARA ELETROCALHAS TE VERTICAL DE DESCIDA Liso e Perfurado TE VERTICAL DE SUBIDA Liso e Perfurado LISA CÓDIGO PERF. 93.68.61 93.68.67 93.68.68 93.68.62 93.68.69 93.68.63 93.68.70 93.68.71 93.68.64 93.68.72 93.68.73 93.68.65 93.68.74 93.68.75 93.68.66 93.68.76 93.93.71 93.93.72 93.93.73 93.93.74 93.93.75 93.93.76 93.93.77 93.72.21 93.72.27 93.72.28 93.72.22 93.72.29 93.72.23 93.72.30 93.72.31 93.72.24 93.72.32 93.72.33 93.72.25 93.72.34 93.72.35 93.72.26 93.72.36 93.94.71 93.94.72 93.94.73 93.94.74 93.94.75 93.94.76 93.94.77 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,860 1,010 1,210 1,375 1,640 2,150 2,090 2,540 2,830 2,230 2,740 3,125 2,570 3,130 3,130 2,920 3,248 3,620 4,242 3,214 3,626 4,022 4,874 DESVIO À DIREITA 45o Liso e Perfurado LISA CÓDIGO PERF. 93.70.01 93.70.07 93.70.08 93.70.02 93.70.09 93.70.03 93.70.10 93.70.11 93.70.04 93.70.12 93.70.13 93.70.05 93.70.14 93.70.15 93.70.06 93.70.16 93.93.92 93.93.93 93.93.94 93.93.95 93.93.96 93.93.97 93.93.98 93.73.61 93.73.67 93.73.68 93.73.62 93.73.69 93.73.63 93.73.70 93.73.71 93.73.64 93.73.72 93.73.73 93.73.65 93.73.74 93.73.75 93.73.66 93.73.76 93.94.92 93.94.93 93.94.94 93.94.95 93.94.96 93.94.97 93.94.98 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 LISA CÓDIGO PERF. 93.68.41 93.68.47 93.68.48 93.68.42 93.68.49 93.68.43 93.68.50 93.68.51 93.68.44 93.68.52 93.68.53 93.68.45 93.68.54 93.68.55 93.68.46 93.68.56 93.93.78 93.93.79 93.93.80 93.93.81 93.93.82 93.93.83 93.93.84 93.72.01 93.72.07 93.72.08 93.72.02 93.72.09 93.72.03 93.72.10 93.72.11 93.72.04 93.72.12 93.72.13 93.72.05 93.72.14 93.72.15 93.72.06 93.72.16 93.94.78 93.94.79 93.94.80 93.94.81 93.94.82 93.94.83 93.94.84 REF. TE VERTICAL DE DESCIDA LATERAL Liso e Perfurado CHAPA EMB PESO 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 LISA 0,420 0,440 0,500 0,530 0,700 0,940 0,720 0,950 1,200 0,780 0,980 1,400 0,970 1,100 1,500 1,300 2,202 2,202 2,279 2,971 3,308 3,308 3,385 CÓDIGO PERF. 93.82.41 93.82.42 93.82.43 93.82.44 93.82.45 93.82.46 93.82.47 93.82.48 93.82.49 93.82.50 93.82.51 93.82.52 93.82.53 93.82.54 93.82.55 93.82.56 93.93.85 93.93.86 93.93.87 93.93.88 93.93.89 93.93.90 93.93.91 93.82.61 93.82.62 93.82.63 93.82.64 93.82.65 93.82.66 93.82.67 93.82.68 93.82.69 93.82.70 93.82.71 93.82.72 93.82.73 93.82.74 93.82.75 93.82.76 93.94.85 93.94.86 93.94.87 93.94.88 93.94.89 93.94.90 93.94.91 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,720 0,830 1,060 1,250 1,580 1,750 2,180 2,450 2,750 2,630 2,960 3,350 4,850 4,850 5,540 5,680 7,154 7,538 7,620 7,865 7,885 8,750 8,886 REDUÇÃO DE ALTURA Lisa e Perfurada CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,312 0,410 0,500 0,460 0,570 0,696 1,100 1,360 1,360 1,570 1,830 2,110 4,100 4,400 4,580 6,890 2,978 3,204 4,029 4,856 3,288 4,503 5,453 LISA CÓDIGO PERF. 93.71.50 93.71.49 93.71.44 93.71.48 93.71.47 93.71.43 93.71.46 93.71.45 93.71.42 93.71.40 93.71.39 93.71.41 93.71.38 93.95.08 93.95.09 93.95.10 93.95.11 93.95.12 93.95.13 93.95.14 93.95.15 93.95.16 93.95.17 93.95.18 93.95.19 93.75.13 93.75.12 93.75.04 93.75.11 93.75.10 93.75.03 93.75.09 93.75.08 93.75.02 93.75.07 93.75.06 93.75.01 93.75.05 93.96.08 93.96.09 93.96.10 93.96.11 93.96.12 93.96.13 93.96.14 93.96.15 93.96.16 93.96.17 93.96.18 93.96.19 **REF. 75x75 50 100x75 50 100x100 50 100x100 75 150x75 50 150x100 50 150x100 75 200x75 50 200x100 50 200x100 75 300x75 50 300x100 50 300x100 75 400x75 50 400x100 50 400x150 50 400x100 75 400x150 75 400x150 100 500x75 50 500x100 50 500x150 50 500x100 75 500x150 75 500x150 75 CHAPA EMB PESO CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,470 0,520 0,640 0,640 0,790 0,920 0,360 0,710 0,979 1,235 1,040 1,169 1,270 0,830 0,880 0,897 0,974 1,020 1,050 1,100 1,130 1,150 1,180 1,210 1,270 ** Exemplo de Redução de Altura: Referência 300x100 75 A redução ocorre de 300x100 para 300x75. Medidas em mm / Peso em Kg 233

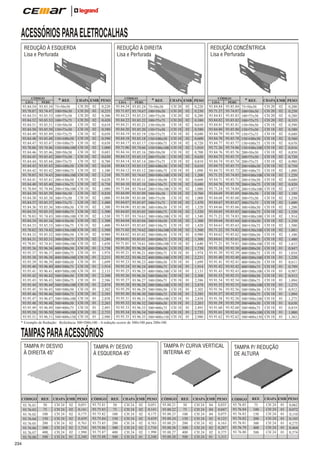

ACESSÓRIOS PARA ELETROCALHAS REDUÇÃO À ESQUERDA Lisa e Perfurada CÓDIGO LISA PERF. 93.84.54 93.70.87 93.84.53 93.84.52 93.84.51 93.84.50 93.84.49 93.84.48 93.84.47 93.70.86 93.84.46 93.84.45 93.84.44 93.84.43 93.84.42 93.70.85 93.84.41 93.84.40 93.70.84 93.84.39 93.84.38 93.84.37 93.84.36 93.84.35 93.70.83 93.84.34 93.84.33 93.70.82 93.84.32 93.84.31 93.70.81 93.95.36 93.95.37 93.95.38 93.95.39 93.95.40 93.95.41 93.95.42 93.95.43 93.95.44 93.95.45 93.95.46 93.95.47 93.95.48 93.95.49 93.95.50 93.95.51 * REF. CÓDIGO LISA PERF. CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 93.85.54 93.74.47 93.85.53 93.85.52 93.85.51 93.85.50 93.85.49 93.85.48 93.85.47 93.74.46 93.85.46 93.85.45 93.85.44 93.85.43 93.85.42 93.74.45 93.85.41 93.85.40 93.74.44 93.85.39 93.85.38 93.85.37 93.85.36 93.85.35 93.74.43 93.85.34 93.85.33 93.74.42 93.85.32 93.85.31 93.74.41 93.96.36 93.96.37 93.96.38 93.96.39 93.96.40 93.96.41 93.96.42 93.96.43 93.96.44 93.96.45 93.96.46 93.96.47 93.96.48 93.96.49 93.96.50 93.96.51 REDUÇÃO CONCÊNTRICA Lisa e Perfurada REDUÇÃO À DIREITA Lisa e Perfurada 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,220 0,235 0,300 0,420 0,610 0,580 0,650 0,590 0,630 1,000 0,683 0,620 0,780 0,630 1,100 1,210 0,620 0,750 1,080 0,820 1,000 1,480 1,300 1,500 1,530 1,300 1,400 1,560 0,980 1,280 1,650 1,738 1,974 2,231 1,699 1,914 2,133 2,308 2,586 2,874 2,302 2,585 2,858 2,263 2,493 2,735 2,980 * REF. 93.84.24 93.71.07 93.84.23 93.84.22 93.84.21 93.84.20 93.84.19 93.84.18 93.84.17 93.71.06 93.84.16 93.84.15 93.84.14 93.84.13 93.84.12 93.71.05 93.84.11 93.84.10 93.71.04 93.84.09 93.84.08 93.84.07 93.84.06 93.84.05 93.71.03 93.84.04 93.84.03 93.71.02 93.84.02 93.84.01 93.71.01 93.95.20 93.95.21 93.95.22 93.95.23 93.95.24 93.95.25 93.95.26 93.95.27 93.95.28 93.95.29 93.95.30 93.95.31 93.95.32 93.95.33 93.95.34 93.95.35 CHAPA EMB PESO 93.85.24 75 50x50 75 50x50 93.74.67 100 50x50 100 50x50 93.85.23 100 75x50 100 75x50 93.85.22 100 75x75 100 75x75 93.85.21 150 50x50 150 50x50 93.85.20 150 75x50 150 75x50 93.85.19 150 75x75 150 75x75 93.85.18 150 100x50 150 100x50 93.85.17 150 100x75 150 100x75 93.74.66 150 100x100 150 100x100 93.85.16 200 50x50 200 50x50 93.85.15 200 75x50 200 75x50 93.85.14 200 75x75 200 75x75 93.85.13 200 100x50 200 100x50 93.85.12 200 100x75 200 100x75 93.74.65 200 100x100 200 100x100 93.85.11 200 150x50 200 150x50 93.85.10 200 150x75 200 150x75 93.74.64 200 150x100 200 150x100 93.85.09 300 50x50 300 50x50 93.85.08 300 75x50 300 75x50 93.85.07 300 75x75 300 75x75 93.85.06 300 100x50 300 100x50 93.85.05 300 100x75 300 100x75 93.74.63 300 100x100 300 100x100 93.85.04 300 150x50 300 150x50 93.85.03 300 150x75 300 150x75 93.74.62 300 150x100 300 150x100 93.85.02 300 200x50 300 200x50 93.85.01 300 200x75 300 200x75 93.74.61 300 200x100 300 200x100 93.96.20 400 200x50 400 200x50 93.96.21 400 200x75 400 200x75 93.96.22 400 200x100 400 200x100 93.96.23 400 300x50 400 300x50 93.96.24 400 300x75 400 300x75 93.96.25 400 300x100 400 300x100 93.96.26 500 200x50 500 200x50 93.96.27 500 200x75 500 200x75 93.96.28 500 200x100 500 200x100 93.96.29 500 300x50 500 300x50 93.96.30 500 300x75 500 300x75 93.96.31 500 300x100 500 300x100 93.96.32 500 400x50 500 400x50 93.96.33 500 400x75 500 400x75 93.96.34 500 400x100 500 400x100 93.96.35 500 400x150 500 400x150 * Exemplo de Redução: Referência 300 200x100 - A redução ocorre de 300x100 para 200x100. CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,220 0,230 0,280 0,380 0,610 0,580 0,680 0,600 0,720 1,010 0,700 0,620 0,810 0,610 1,090 1,200 0,660 0,680 1,080 0,760 1,000 1,470 1,320 1,520 1,540 1,300 1,420 1,560 0,980 1,300 1,640 1,738 1,974 2,231 1,699 1,914 2,133 2,308 2,586 2,874 2,302 2,585 2,858 2,263 2,493 2,735 2,980 CÓDIGO LISA PERF. 93.84.84 93.71.27 93.84.83 93.84.82 93.84.81 93.84.80 93.84.79 93.84.78 93.84.77 93.71.26 93.84.76 93.84.75 93.84.74 93.84.73 93.84.72 93.71.25 93.84.71 93.84.70 93.71.24 93.84.69 93.84.68 93.84.67 93.84.66 93.84.65 93.71.23 93.84.64 93.84.63 93.71.22 93.84.62 93.84.61 93.71.21 93.91.38 93.91.39 93.91.40 93.91.41 93.91.42 93.91.43 93.91.53 93.91.54 93.91.55 93.91.56 93.91.57 93.91.58 93.91.59 93.91.60 93.91.61 93.91.62 93.85.84 93.74.87 93.85.83 93.85.82 93.85.81 93.85.80 93.85.79 93.85.78 93.85.77 93.74.86 93.85.76 93.85.75 93.85.74 93.85.73 93.85.72 93.74.85 93.85.71 93.85.70 93.74.84 93.85.69 93.85.68 93.85.67 93.85.66 93.85.65 93.74.83 93.85.64 93.85.63 93.74.82 93.85.62 93.85.61 93.74.81 93.92.38 93.92.39 93.92.40 93.92.41 93.92.42 93.92.43 93.92.53 93.92.54 93.92.55 93.92.56 93.92.57 93.92.58 93.92.59 93.92.60 93.92.61 93.92.62 * REF. 75 50x50 100 50x50 100 75x50 100 75x75 150 50x50 150 75x50 150 75x75 150 100x50 150 100x75 150 100x100 200 50x50 200 75x50 200 75x75 200 100x50 200 100x75 200 100x100 200 150x50 200 150x75 200 150x100 300 50x50 300 75x50 300 75x75 300 100x50 300 100x75 300 100x100 300 150x50 300 150x75 300 150x100 300 200x50 300 200x75 300 200x100 400 200x50 400 200x75 400 200x100 400 300x50 400 300x75 400 300x100 500 200x50 500 200x75 500 200x100 500 300x50 500 300x75 500 300x100 500 400x50 500 400x75 500 400x100 500 400x150 CHAPA EMB PESO CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,200 0,250 0,280 0,335 0,590 0,580 0,680 0,560 0,670 0,816 0,850 0,720 0,980 0,750 1,000 1,220 0,680 0,820 1,077 1,180 1,250 1,600 1,200 1,520 1,914 1,250 1,500 1,881 1,100 1,480 1,615 0,847 1,034 1,220 0,611 0,799 0,987 0,912 1,094 1,275 0,912 1,094 1,275 0,638 0,819 1,000 1,363 TAMPAS PARA ACESSÓRIOS TAMPA P/ DESVIO À DIREITA 45o CÓDIGO REF. CHAPA EMB PESO CÓDIGO REF. 0,051 0,141 0,175 0,439 0,763 1,716 1,990 2,348 93.75.81 93.75.83 93.75.82 93.75.84 93.75.85 93.75.86 93.75.87 93.75.88 50 75 100 150 200 300 400 500 CH 24 50 93.76.01 CH 24 75 93.76.03 CH 24 100 93.76.02 CH 24 150 93.76.04 CH 24 200 93.76.05 CH 24 300 93.76.06 CH 24 400 93.76.07 Medidas em mm / Peso em Kg CH 24 500 93.76.08 234 TAMPA P/ CURVA VERTICAL INTERNA 45o TAMPA P/ DESVIO À ESQUERDA 45o 02 02 02 02 02 02 02 01 CHAPA EMB PESO CÓDIGO REF. 0,051 0,141 0,175 0,439 0,763 1,716 1,990 2,348 93.88.21 93.88.22 93.88.23 93.88.24 93.88.25 93.88.26 93.88.27 93.88.28 50 75 100 150 200 300 400 500 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 02 02 02 02 02 02 02 01 CHAPA EMB PESO CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 04 04 04 02 02 02 02 01 0,035 0,047 0,075 0,125 0,163 0,287 0,375 1,311 TAMPA P/ REDUÇÃO DE ALTURA CÓDIGO 93.76.85 93.76.84 93.76.83 93.76.82 93.76.81 93.76.79 93.76.80 REF. 75 100 150 200 300 400 500 CHAPA EMB PESO CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 01 01 01 01 01 01 01 0,062 0,072 0,110 0,185 0,275 0,464 0,374

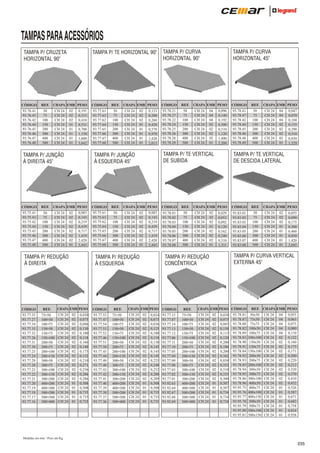

TAMPAS PARA ACESSÓRIOS TAMPA P/ TE HORIZONTAL 90o TAMPA P/ CRUZETA HORIZONTAL 90o CÓDIGO REF. 93.76.41 93.76.43 93.76.42 93.76.44 93.76.45 93.76.46 93.76.47 93.76.48 CHAPA EMB PESO CÓDIGO REF. 02 02 02 01 01 01 01 01 93.77.61 93.77.63 93.77.62 93.77.64 93.77.65 93.77.66 93.77.67 93.77.68 50 75 100 150 200 300 400 500 50 75 100 150 200 300 400 500 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 0,191 0,315 0,410 0,531 0,700 1,150 1,600 3,642 CÓDIGO REF. 93.75.41 93.75.43 93.75.42 93.75.44 93.75.45 93.75.46 93.75.47 93.75.48 50 75 100 150 200 300 400 500 CHAPA EMB PESO CÓDIGO REF. 0,083 0,143 0,219 0,439 0,717 1,419 2,420 3,443 93.75.61 93.75.63 93.75.62 93.75.64 93.75.65 93.75.66 93.75.67 93.75.68 50 75 100 150 200 300 400 500 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 02 02 02 02 02 02 02 01 TAMPA P/ REDUÇÃO À DIREITA CÓDIGO REF. 93.77.35 93.77.27 93.77.34 93.77.33 93.77.32 93.77.26 93.77.31 93.77.30 93.77.25 93.77.24 93.77.29 93.77.28 93.77.23 93.77.22 93.77.21 93.77.20 93.77.19 93.77.18 93.77.17 93.77.16 75 50 100 50 100 75 150 50 150 75 150 100 200 50 200 75 200 100 200 150 300 50 300 75 300 100 300 150 300 200 400 200 400 300 500 200 500 300 500 400 CÓDIGO REF. 02 02 02 01 01 01 01 01 93.78.21 93.78.27 93.78.22 93.78.24 93.78.25 93.78.26 93.78.28 93.78.29 50 75 100 150 200 300 400 500 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 0,133 0,200 0,260 0,420 0,570 0,970 1,420 2,013 CHAPA EMB PESO CÓDIGO REF. 0,083 0,143 0,219 0,439 0,717 1,419 2,420 3,443 93.78.01 93.78.02 93.78.03 93.78.04 93.78.05 93.78.06 93.78.07 93.78.08 50 75 100 150 200 300 400 500 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 01 01 01 01 01 0,030 0,075 0,046 0,130 0,100 0,118 0,160 0,140 0,175 0,152 0,210 0,271 0,256 0,286 0,286 0,508 0,508 0,735 0,735 0,735 CÓDIGO REF. 93.77.55 93.77.47 93.77.54 93.77.53 93.77.52 93.77.46 93.77.51 93.77.50 93.77.45 93.77.44 93.77.49 93.77.48 93.77.43 93.77.42 93.77.41 93.77.40 93.77.39 93.77.38 93.77.37 93.77.36 75 50 100 50 100 75 150 50 150 75 150 100 200 50 200 75 200 100 200 150 300 50 300 75 300 100 300 150 300 200 400 200 400 300 500 200 500 300 500 400 TAMPA P/ CURVA HORIZONTAL 45o CHAPA EMB PESO CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 04 04 04 02 02 02 02 01 0,096 0,140 0,192 0,300 0,510 1,120 1,400 2,204 TAMPA P/ TE VERTICAL DE SUBIDA 02 02 02 02 02 02 02 01 TAMPA P/ REDUÇÃO À ESQUERDA CHAPA EMB PESO CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CHAPA EMB PESO TAMPA P/ JUNÇÃO À ESQUERDA 45o TAMPA P/ JUNÇÃO À DIREITA 45o TAMPA P/ CURVA HORIZONTAL 90o 02 02 02 02 02 02 02 01 0,029 0,052 0,092 0,120 0,162 0,240 0,310 1,311 REF. 75 50 100 50 100 75 150 50 150 75 150 100 200 50 200 75 200 100 200 150 300 50 300 75 300 100 300 150 300 200 400 200 400 300 500 200 500 300 500 400 50 75 100 150 200 300 400 500 CÓDIGO REF. 93.83.01 93.83.02 93.83.03 93.83.04 93.83.05 93.83.06 93.83.07 93.83.08 50 75 100 150 200 300 400 500 CHAPA EMB PESO CÓDIGO CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CHAPA EMB PESO CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 04 04 04 02 02 02 02 01 0,047 0,070 0,104 0,155 0,290 0,510 0,830 1,529 CHAPA EMB PESO CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 02 02 02 01 01 01 01 01 0,055 0,090 0,175 0,300 0,460 0,850 1,420 2,045 TAMPA P/ CURVA VERTICAL EXTERNA 45o TAMPA P/ REDUÇÃO CONCÊNTRICA CHAPA EMB PESO CÓDIGO CH 24 02 0,034 93.77.15 CH 24 02 0,075 93.77.07 CH 24 02 0,036 93.77.14 CH 24 02 0,125 93.77.13 CH 24 02 0,100 93.77.12 CH 24 02 0,110 93.77.06 CH 24 02 0,130 93.77.11 CH 24 02 0,145 93.77.10 CH 24 02 0,145 93.77.05 CH 24 02 0,145 93.77.04 CH 24 02 0,225 93.77.09 CH 24 02 0,240 93.77.08 CH 24 02 0,252 93.77.03 CH 24 02 0,280 93.77.02 CH 24 02 0,289 93.77.01 CH 24 01 0,508 93.92.63 CH 24 01 0,508 93.92.64 CH 24 01 0,735 93.92.67 CH 24 01 0,735 93.92.68 CH 24 01 0,735 93.92.69 REF. 93.78.41 93.78.47 93.78.42 93.78.44 93.78.45 93.78.46 93.78.48 93.78.49 TAMPA P/ TE VERTICAL DE DESCIDA LATERAL CHAPA EMB PESO CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CÓDIGO 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 01 01 01 01 01 0,038 0,075 0,045 0,150 0,115 0,120 0,200 0,186 0,200 0,162 0,850 0,352 0,310 0,335 0,300 0,507 0,507 0,734 0,734 0,734 93.78.81 93.78.87 93.78.88 93.78.82 93.78.89 93.78.83 93.78.90 93.78.91 93.78.84 93.78.92 93.78.93 93.78.85 93.78.94 93.78.95 93.78.86 93.78.96 93.95.75 93.95.76 93.95.77 93.95.78 93.95.79 93.95.80 93.95.81 REF. CHAPA EMB PESO 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 04 04 04 04 04 02 02 02 02 02 02 02 02 02 02 02 01 01 01 01 01 01 01 0,055 0,065 0,075 0,080 0,110 0,122 0,160 0,175 0,171 0,200 0,220 0,212 0,320 0,370 0,410 0,432 0,526 0,587 0,671 0,682 0,758 0,834 0,938 Medidas em mm / Peso em Kg 235
TAMPAS PARA ACESSÓRIOS TAMPA P/ CURVA VERTICAL INTERNA 90o CÓDIGO 93.79.01 93.79.07 93.79.08 93.79.02 93.79.09 93.79.03 93.79.10 93.79.11 93.79.04 93.79.12 93.79.13 93.79.05 93.79.14 93.79.15 93.79.06 93.79.16 93.95.61 93.95.62 93.95.63 93.95.64 93.95.65 93.95.66 93.95.67 REF. CHAPA EMB PESO 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 04 04 04 04 04 02 02 02 02 02 02 02 02 02 02 02 01 01 01 01 01 01 01 0,027 0,030 0,030 0,058 0,050 0,041 0,100 0,090 0,060 0,150 0,120 0,090 0,260 0,240 0,210 0,340 0,327 0,253 0,231 0,603 0,511 0,419 0,390 TAMPA P/ CURVA VERTICAL EXTERNA 90o CÓDIGO 93.78.61 93.78.67 93.78.68 93.78.62 93.78.69 93.78.63 93.78.70 93.78.71 93.78.64 93.78.72 93.78.73 93.78.65 93.78.74 93.78.75 93.78.66 93.78.76 93.95.68 93.95.69 93.95.70 93.95.71 93.95.72 93.95.73 93.95.74 REF. CHAPA EMB PESO 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 04 04 04 04 04 02 02 02 02 02 02 02 02 02 02 02 01 01 01 01 01 01 01 0,045 0,097 0,100 0,110 0,150 0,174 0,200 0,230 0,250 0,250 0,300 0,375 0,520 0,530 0,590 0,560 0,676 0,800 1,049 0,917 1,049 1,208 1,528 TAMPA P/ CURVA DE INVERSÃO TAMPA P/ TE VERTICAL DE DESCIDA CÓDIGO REF. 93.77.81 50x50 93.77.87 75x50 93.77.88 75x75 93.77.82 100x50 93.77.89 100x75 93.77.83 100x100 93.77.90 150x50 93.77.91 150x75 93.77.84 150x100 93.77.92 200x50 93.77.93 200x75 93.77.85 200x100 93.77.94 300x50 93.77.95 300x75 93.77.86 300x100 93.77.96 400x50 93.92.88 400x75 93.92.89 400x100 93.92.90 400x150 93.92.91 500x50 93.92.92 500x75 93.92.93 500x100 93.92.94 500x150 CHAPA EMB PESO CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,062 0,086 0,090 0,143 0,170 0,175 0,210 0,245 0,258 0,275 0,310 0,345 0,420 0,460 0,500 0,630 0,697 0,750 0,855 0,944 1,009 1,075 1,206 CÓDIGO REF. 93.76.61 50x50 93.76.67 75x50 93.76.68 75x75 93.76.62 100x50 93.76.69 100x75 93.76.63 100x100 93.76.70 150x50 93.76.71 150x75 93.76.64 150x100 93.76.72 200x50 93.76.73 200x75 93.76.65 200x100 93.76.74 300x50 93.76.75 300x75 93.76.66 300x100 93.76.76 400x50 93.92.71 400x75 93.92.72 400x100 93.92.73 400x150 93.92.74 500x50 93.92.75 500x75 93.92.76 500x100 93.92.77 500x150 CHAPA EMB PESO CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 02 02 02 02 02 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,035 0,055 0,068 0,085 0,095 0,105 0,128 0,144 0,165 0,165 0,192 0,210 0,243 0,285 0,325 0,315 0,390 0,443 0,315 0,419 0,485 0,550 0,682 SUPORTES CÓDIGO REF. 93.79.31 93.79.33 93.79.32 93.79.34 93.79.35 93.79.36 93.79.37 93.79.38 50 75 100 150 200 300 400 500 CHAPA EMB PESO CÓDIGO REF. 06 06 06 06 06 06 06 01 93.80.81 93.80.87 93.80.88 93.80.82 93.80.89 93.80.83 93.80.90 93.80.91 93.80.84 93.80.92 93.80.93 93.80.85 93.80.94 93.80.95 93.80.86 93.80.96 93.96.55 93.96.56 93.96.57 93.96.58 93.96.59 93.96.60 93.96.61 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 SUPORTE SUSPENSÃO SIMPLES TIRANTE 3/8” TIPO “B” SUPORTE SUSPENSÃO DUPLO “C” PARA CABO TAMPA P/ UNIÃO ENTRE ACESSÓRIOS 0,025 0,049 0,067 0,140 0,180 0,130 0,170 0,236 CHAPA EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 05 05 05 05 05 05 05 0,045 0,040 0,040 0,062 0,050 0,060 0,110 0,130 0,140 0,130 0,150 0,140 0,190 0,190 0,260 0,295 - CÓDIGO REF. 93.83.21 93.83.22 93.83.23 93.83.24 93.83.25 93.83.26 93.83.27 93.83.28 93.83.29 93.83.30 93.83.31 93.83.32 93.83.33 93.83.34 93.83.35 93.83.36 93.96.83 93.96.84 93.96.85 93.96.86 93.96.87 93.96.88 93.96.89 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 SUPORTE SUSPENSÃO PARA CABO TIPO “A” CHAPA EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 05 05 05 05 05 05 05 0,065 0,075 0,090 0,090 0,115 0,125 0,225 0,255 0,275 0,260 0,295 0,315 0,375 0,380 0,552 0,631 - SUPORTE SUSPENSÃO ABERTO PARA TIRANTE 3/8” Medidas em mm / Peso em Kg 236 CÓDIGO REF. 93.83.41 93.83.42 93.83.43 93.83.44 93.83.45 93.83.46 93.83.47 93.83.48 93.83.49 93.83.50 93.83.51 93.83.52 93.83.53 93.83.54 93.83.55 93.83.56 93.96.62 93.96.63 93.96.64 93.96.65 93.96.66 93.96.67 93.96.68 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CÓDIGO REF. CHAPA EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 05 05 05 05 05 05 05 0,075 0,085 0,105 0,105 0,125 0,145 0,235 0,265 0,285 0,285 0,305 0,315 0,350 0,415 0,570 0,645 - CHAPA EMB PESO 93.83.61 50x50 CH 16 93.83.62 75x50 CH 16 93.83.63 75x75 CH 16 93.83.64 100x50 CH 16 93.83.65 100x75 CH 16 93.83.66 100x100 CH 16 93.83.67 150x50 CH 16 93.83.68 150x75 CH 16 93.83.69 150x100 CH 16 10 10 10 10 10 10 10 10 10 0,138 0,161 0,176 0,184 0,199 0,214 0,275 0,294 0,312

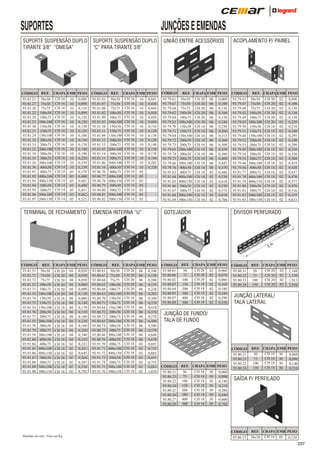

JUNÇÕES E EMENDAS SUPORTES SUPORTE SUSPENSÃO DUPLO TIRANTE 3/8” “OMEGA” CÓDIGO REF. 93.81.21 93.81.27 93.81.28 93.81.22 93.81.29 93.81.23 93.81.30 93.81.31 93.81.24 93.81.32 93.81.33 93.81.25 93.81.34 93.81.35 93.81.26 93.81.36 93.81.91 93.81.92 93.81.93 93.81.94 93.81.95 93.81.96 93.81.97 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CHAPA EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 05 05 05 05 05 05 05 0,080 0,090 0,110 0,090 0,120 0,150 0,130 0,150 0,180 0,150 0,170 0,190 0,190 0,220 0,339 0,339 0,370 0,400 0,462 0,400 0,431 0,462 0,523 TERMINAL DE FECHAMENTO SUPORTE SUSPENSÃO DUPLO “C” PARA TIRANTE 3/8” CÓDIGO REF. 93.81.01 93.81.07 93.81.08 93.81.02 93.81.09 93.81.03 93.81.10 93.81.11 93.81.04 93.81.12 93.81.13 93.81.05 93.81.14 93.81.15 93.81.06 93.81.16 93.96.76 93.96.77 93.96.78 93.96.79 93.96.80 93.96.81 93.96.82 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CHAPA EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 05 05 05 05 05 05 05 0,041 0,030 0,040 0,058 0,050 0,050 0,110 0,120 0,130 0,120 0,140 0,150 0,170 0,190 0,282 0,320 - EMENDA INTERNA “U” UNIÃO ENTRE ACESSÓRIOS CÓDIGO 93.79.61 93.79.67 93.79.68 93.79.62 93.79.69 93.79.63 93.79.70 93.79.71 93.79.64 93.79.72 93.79.73 93.79.65 93.79.74 93.79.75 93.79.66 93.79.76 93.91.63 93.91.64 93.91.65 93.91.66 93.91.67 93.91.68 93.91.69 REF. CHAPA EMB PESO 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 06 06 06 06 06 06 06 06 06 06 06 06 06 06 06 06 02 02 02 02 02 02 02 0,069 0,100 0,130 0,160 0,150 0,184 0,230 0,260 0,313 0,260 0,300 0,358 0,360 0,400 0,447 0,370 0,486 0,530 0,618 0,530 0,573 0,618 0,706 ACOPLAMENTO P/ PAINEL CÓDIGO 93.79.41 93.79.47 93.79.48 93.79.42 93.79.49 93.79.43 93.79.50 93.79.51 93.79.44 93.79.52 93.79.53 93.79.45 93.79.54 93.79.55 93.79.46 93.79.56 93.91.77 93.91.78 93.91.79 93.91.80 93.91.81 93.91.82 93.91.83 REF. CHAPA EMB PESO 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 0,096 0,100 0,130 0,130 0,150 0,220 0,210 0,240 0,295 0,240 0,290 0,336 0,350 0,360 0,419 0,420 0,437 0,476 0,577 0,476 0,516 0,555 0,633 DIVISOR PERFURADO GOTEJADOR 3m CÓDIGO 93.81.51 93.81.71 93.81.72 93.81.52 93.81.73 93.81.53 93.81.74 93.81.75 93.81.54 93.81.76 93.81.77 93.81.55 93.81.78 93.81.79 93.81.56 93.81.80 93.91.84 93.91.85 93.91.86 93.91.87 93.91.88 93.91.89 93.91.90 REF. CHAPA EMB PESO 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 04 04 04 04 04 04 04 04 04 04 04 04 04 04 04 04 02 02 02 02 02 02 02 0,020 0,030 0,050 0,060 0,090 0,120 0,080 0,120 0,170 0,110 0,160 0,220 0,160 0,250 0,340 0,210 0,323 0,431 0,645 0,264 0,397 0,528 0,792 CÓDIGO 93.80.61 93.80.67 93.80.68 93.80.62 93.80.69 93.80.63 93.80.70 93.80.71 93.80.64 93.80.72 93.80.73 93.80.65 93.80.74 93.80.75 93.80.66 93.80.76 93.91.70 93.91.71 93.91.72 93.91.73 93.91.74 93.91.75 93.91.76 REF. CHAPA EMB PESO 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 400x50 400x75 400x100 400x150 500x50 500x75 500x100 500x150 CH 20 CH 20 CH 20 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 06 06 06 06 06 06 06 06 06 06 06 06 06 06 06 06 02 02 02 02 02 02 02 0,106 0,150 0,200 0,139 0,230 0,203 0,300 0,370 0,410 0,370 0,270 0,490 0,500 0,570 0,640 0,670 0,691 0,755 0,883 0,691 0,755 0,883 1,010 CÓDIGO 93.80.01 93.80.06 93.80.02 93.80.03 93.80.04 93.80.05 93.80.07 93.80.08 REF. CHAPA EMB PESO 50 75 100 150 200 300 400 500 CH 20 CH 20 CH 20 CH 18 CH 18 CH 18 CH 18 CH 18 02 02 02 02 02 02 02 02 0,060 0,070 0,080 0,169 0,180 0,240 0,290 0,350 CÓDIGO 93.80.31 93.80.32 93.80.33 93.80.34 PESO 1,148 1,530 1,913 3,910 JUNÇÃO LATERAL/ TALA LATERAL JUNÇÃO DE FUNDO/ TALA DE FUNDO CÓDIGO CÓDIGO 93.80.21 93.80.23 93.80.22 93.80.24 93.80.25 93.80.26 93.80.27 93.80.28 REF. CHAPA EMB PESO 50 75 100 150 200 300 400 500 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 CH 18 30 30 30 30 30 30 30 20 0,060 0,090 0,140 0,210 0,280 0,440 0,600 0,782 93.80.21 93.80.23 93.80.22 93.80.24 REF. CHAPA CH 18 50 CH 18 75 CH 18 100 CH 18 150 EMB PESO 30 30 30 30 0,060 0,090 0,140 0,210 SAÍDA P/ PERFILADO CÓDIGO Medidas em mm / Peso em Kg REF. CHAPA EMB CH 20 02 50 CH 20 02 75 CH 20 02 100 CH 20 02 150 93.86.15 REF. CHAPA EMB PESO CH 16 10 0,124 38x38 237

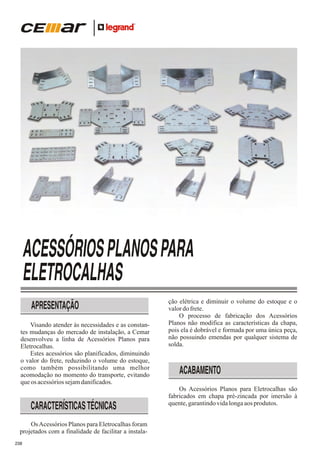

ACESSÓRIOS PLANOS PARA ELETROCALHAS APRESENTAÇÃO Visando atender às necessidades e as constantes mudanças do mercado de instalação, a Cemar desenvolveu a linha de Acessórios Planos para Eletrocalhas. Estes acessórios são planificados, diminuindo o valor do frete, reduzindo o volume do estoque, como também possibilitando uma melhor acomodação no momento do transporte, evitando que os acessórios sejam danificados. CARACTERÍSTICAS TÉCNICAS Os Acessórios Planos para Eletrocalhas foram projetados com a finalidade de facilitar a instala238 ção elétrica e diminuir o volume do estoque e o valor do frete. O processo de fabricação dos Acessórios Planos não modifica as características da chapa, pois ela é dobrável e formada por uma única peça, não possuindo emendas por qualquer sistema de solda. ACABAMENTO Os Acessórios Planos para Eletrocalhas são fabricados em chapa pré-zincada por imersão à quente, garantindo vida longa aos produtos.

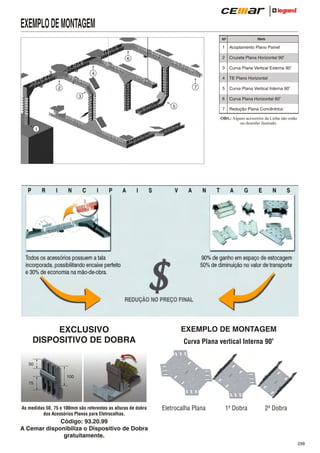

EXEMPLO DE MONTAGEM Item Nº 1 2 Cruzeta Plana Horizontal 90o 3 Curva Plana Vertical Externa 90o 4 TE Plano Horizontal 5 Curva Plana Vertical Interna 90o 6 Curva Plana Horizontal 90o 7 6 Acoplamento Plano Painel Redução Plana Concêntrica 4 7 2 3 5 OBS.: Alguns acessórios da Linha não estão no desenho ilustrado. 1 EXCLUSIVO DISPOSITIVO DE DOBRA EXEMPLO DE MONTAGEM Curva Plana vertical Interna 90o 50 100 75 As medidas 50, 75 e 100mm são referentes as alturas de dobra dos Acessórios Planos para Eletrocalhas. Eletrocalha Plana 1ª Dobra 2ª Dobra Código: 93.20.99 A Cemar disponibiliza o Dispositivo de Dobra gratuitamente. 239

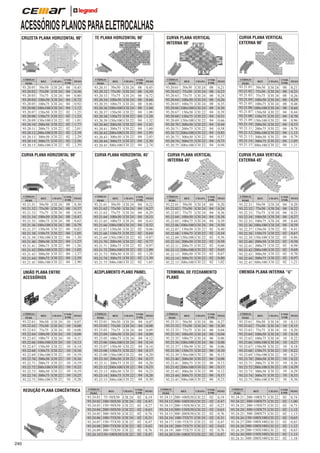

ACESSÓRIOS PLANOS PARA ELETROCALHAS CRUZETA PLANA HORIZONTAL 90 CÓDIGO PERF. 93.20.01 93.20.02 93.20.03 93.20.04 93.20.05 93.20.06 93.20.07 93.20.08 93.20.09 93.20.10 93.20.11 93.20.12 93.20.13 93.20.14 93.20.15 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 CHAPA CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 UNID. PESO EMB. 04 04 04 04 04 04 02 02 02 02 02 02 02 02 02 REF. CHAPA 93.21.31 93.21.32 93.21.33 93.21.34 93.21.35 93.21.36 93.21.37 93.21.38 93.21.39 93.21.40 93.21.41 93.21.42 93.21.43 93.21.44 93.21.45 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 REF. CHAPA 93.22.61 93.22.62 93.22.63 93.22.64 93.22.65 93.22.66 93.22.67 93.22.68 93.22.69 93.22.70 93.22.71 93.22.72 93.22.73 93.22.74 93.22.75 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 CHAPA 0,30 0,37 0,54 0,47 0,63 0,79 0,82 1,05 1,38 1,27 1,56 1,02 2,37 2,59 2,90 08 08 08 08 08 08 04 04 04 04 04 04 04 04 04 CÓDIGO PERF. REF. CHAPA 93.21.61 93.21.62 93.21.63 93.21.64 93.21.65 93.21.66 93.21.67 93.21.68 93.21.69 93.21.70 93.21.71 93.21.72 93.21.73 93.21.74 93.21.75 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 0,45 0,59 0,72 0,66 0,86 1,04 1,08 1,20 1,32 1,41 1,60 1,95 2,03 2,30 2,74 o UNID. PESO EMB. 04 04 04 04 04 04 02 02 02 02 02 02 02 02 02 0,22 0,27 0,29 0,33 0,43 0,52 0,66 0,69 0,87 0,77 0,97 1,09 1,28 1,39 1,65 ACOPLAMENTO PLANO PAINEL 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 0,07 0,08 0,08 0,09 0,11 0,13 0,14 0,16 0,19 0,16 0,19 0,22 0,19 0,25 0,28 CÓDIGO PERF. REF. CHAPA 93.23.01 93.23.02 93.23.03 93.23.04 93.23.05 93.23.06 93.23.07 93.23.08 93.23.09 93.23.10 93.23.11 93.23.12 93.23.13 93.23.14 93.23.15 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CÓDIGO PERF. REF. CHAPA 93.24.01 93.24.02 93.24.03 93.24.04 93.24.05 93.24.06 93.24.07 93.24.08 93.24.09 93.24.10 UNID. PESO EMB. REDUÇÃO PLANA CONCÊNTRICA 240 UNID. PESO EMB. CURVA PLANA HORIZONTAL 45 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 75>50X50 100>50X50 150>50X50 200>50X50 300>50X50 100>75X50 150>75X50 200>75X50 300>75X50 150>100X50 CH 24 CH 24 CH 22 CH 22 CH 22 CH 24 CH 22 CH 22 CH 22 CH 22 UNID. PESO EMB. 04 04 04 04 04 04 04 04 04 04 04 04 04 04 04 0,07 0,08 0,09 0,09 0,12 0,14 0,14 0,17 0,20 0,17 0,20 0,23 0,23 0,26 0,30 UNID. PESO EMB. 02 02 02 02 02 02 02 02 02 02 CURVA PLANA VERTICAL o EXTERNA 90 CURVA PLANA VERTICAL o INTERNA 90 o UNIÃO PLANA ENTRE ACESSÓRIOS CÓDIGO PERF. CÓDIGO PERF. o 93.20.31 93.20.32 93.20.33 93.20.34 93.20.35 93.20.36 93.20.37 93.20.38 93.20.39 93.20.40 93.20.41 93.20.42 93.20.43 93.20.44 93.20.45 UNID. PESO EMB. 08 08 08 08 08 08 04 04 04 04 04 04 04 04 04 TE PLANA HORIZONTAL 90 0,45 0,56 0,80 0,72 0,92 1,12 1,25 1,53 1,01 1,77 2,01 2,18 2,29 2,56 2,39 CURVA PLANA HORIZONTAL 90 CÓDIGO PERF. o 0,19 0,47 0,27 0,63 0,76 0,31 0,47 0,62 0,76 0,47 CÓDIGO PERF. 93.20.61 93.20.62 93.20.63 93.20.64 93.20.65 93.20.66 93.20.67 93.20.68 93.20.69 93.20.70 93.20.71 93.20.72 93.20.73 93.20.74 93.20.75 REF. 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 CHAPA CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 UNID. PESO EMB. 08 08 08 08 08 08 04 04 04 04 04 04 04 04 04 0,21 0,23 0,24 0,26 0,35 0,36 0,39 0,51 0,66 0,44 0,58 0,85 0,57 0,73 0,94 CURVA PLANA VERTICAL o INTERNA 45 CÓDIGO PERF. REF. CHAPA 93.22.01 93.22.02 93.22.03 93.22.04 93.22.05 93.22.06 93.22.07 93.22.08 93.22.09 93.22.10 93.22.11 93.22.12 93.22.13 93.22.14 93.22.15 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 REF. CHAPA 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 UNID. PESO EMB. 08 08 08 08 08 08 04 04 04 04 04 04 04 04 04 0,21 0,25 0,26 0,29 0,48 0,66 0,44 0,70 0,96 0,53 0,78 1,13 0,79 1,05 1,31 CURVA PLANA VERTICAL o EXTERNA 45 UNID. PESO EMB. 04 04 04 04 04 04 02 02 02 02 02 02 02 02 02 CÓDIGO PERF. 93.21.01 93.21.02 93.21.03 93.21.04 93.21.05 93.21.06 93.21.07 93.21.08 93.21.09 93.21.10 93.21.11 93.21.12 93.21.13 93.21.14 93.21.15 0,20 0,24 0,36 0,38 0,39 0,50 0,40 0,54 0,56 0,58 0,66 0,65 0,67 0,80 1,02 CÓDIGO PERF. REF. CHAPA 93.22.31 93.22.32 93.22.33 93.22.34 93.22.35 93.22.36 93.22.37 93.22.38 93.22.39 93.22.40 93.22.41 93.22.42 93.22.43 93.22.44 93.22.45 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 UNID. PESO EMB. 04 04 04 04 04 04 02 02 02 02 02 02 02 02 02 0,20 0,22 0,25 0,27 0,44 0,59 0,41 0,67 0,86 0,50 0,98 0,68 0,70 0,97 1,21 TERMINAL DE FECHAMENTO PLANO EMENDA PLANA INTERNA “U” CÓDIGO PERF. REF. CHAPA CÓDIGO PERF. REF. CHAPA 93.23.31 93.23.32 93.23.33 93.23.34 93.23.35 93.23.36 93.23.37 93.23.38 93.23.39 93.23.40 93.23.41 93.23.42 93.23.43 93.23.44 93.23.45 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 93.23.61 93.23.62 93.23.63 93.23.64 93.23.65 93.23.66 93.23.67 93.23.68 93.23.69 93.23.70 93.23.71 93.23.72 93.23.73 93.23.74 93.23.75 50x50 75x50 75x75 100x50 100x75 100x100 150x50 150x75 150x100 200x50 200x75 200x100 300x50 300x75 300x100 CH 24 CH 24 CH 24 CH 24 CH 24 CH 24 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CÓDIGO PERF. REF. CHAPA CÓDIGO PERF. REF. CHAPA 93.24.11 93.24.12 93.24.13 93.24.14 93.24.15 93.24.16 93.24.17 93.24.18 93.24.19 93.24.20 200>100X50 300>100X50 200>150X50 300>150X50 300>200X50 100>75X75 150>75X75 200>75X75 300>75X75 150>100X75 CH 22 CH 22 CH 22 CH 22 CH 22 CH 24 CH 22 CH 22 CH 22 CH 22 93.24.21 93.24.22 93.24.23 93.24.24 93.24.25 93.24.26 93.24.27 93.24.28 93.24.29 93.24.30 93.24.31 200>100X75 300>100X75 200>150X75 300>150X75 300>200X75 150>100X100 200>100X100 300>100X100 200>150X100 300>150X100 300>200X100 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 CH 22 UNID. PESO EMB. 06 06 06 06 06 06 06 06 06 06 06 06 06 06 06 0,27 0,30 0,04 0,04 0,06 0,08 0,06 0,10 0,13 0,08 0,13 0,17 0,12 0,17 0,23 UNID. PESO EMB. 02 02 02 02 02 02 02 02 02 02 0,19 0,47 0,27 0,63 0,76 0,31 0,47 0,62 0,76 0,47 UNID. PESO EMB. 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 0,13 0,15 0,20 0,18 0,22 0,27 0,18 0,22 0,25 0,22 0,26 0,29 0,29 0,33 0,36 UNID. PESO EMB. 02 02 02 02 02 02 02 02 02 02 02 0,74 1,00 0,73 1,12 1,13 0,65 0,85 1,12 0,83 1,15 1,18

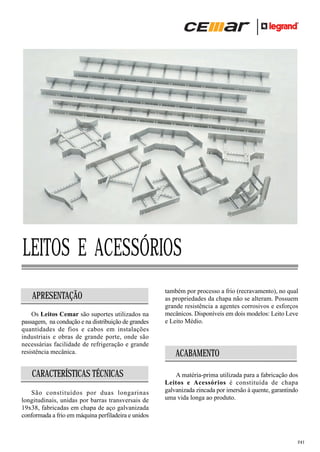

LEITOS E ACESSÓRIOS APRESENTAÇÃO Os Leitos Cemar são suportes utilizados na passagem, na condução e na distribuição de grandes quantidades de fios e cabos em instalações industriais e obras de grande porte, onde são necessárias facilidade de refrigeração e grande resistência mecânica. CARACTERÍSTICAS TÉCNICAS São constituídos por duas longarinas longitudinais, unidas por barras transversais de 19x38, fabricadas em chapa de aço galvanizada conformada a frio em máquina perfiladeira e unidos também por processo a frio (recravamento), no qual as propriedades da chapa não se alteram. Possuem grande resistência a agentes corrosivos e esforços mecânicos. Disponíveis em dois modelos: Leito Leve e Leito Médio. ACABAMENTO A matéria-prima utilizada para a fabricação dos Leitos e Acessórios é constituída de chapa galvanizada zincada por imersão à quente, garantindo uma vida longa ao produto. 241
EXEMPLO DE MONTAGEM Nº 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 TABELAS DE CAPACIDADE DE CARGA DO LEITO CEMAR 242 Item Redução à Esquerda Redução à Direita Cotovelo Reto Junção Direita 45º TE Vertical de Descida TE Vertical de Subida TE Horizontal 90º Curva Vertical Externa 90º Curva Vertical de Descida Curva Vertical de Subida TE Reto Cruzeta Horizontal 90º Curva Vertical Interna 45º Curva Vertical Externa 45º Curva Horizontal 45º Junção Esquerda 45º Redução Concêntrica Curva Horizontal 90º Curva Articulada Cruzeta Reta Curva Vertical Interna 90º Leito
LEITO LEVE LEITO LEVE CÓDIGO REF. 93.30.01 93.30.02 93.30.03 93.30.04 200 300 400 500 CHAPA LOGARINA CH 18 CH 18 CH 18 CH 18 CHAPA TRAVESSA CH 22 CH 22 CH 20 CH 20 UNID. P/ EMB. 01 01 01 01 PESO 7,695 8,290 9,311 10,437 / medidas em mm ACESSÓRIOS PARA LEITO LEVE CRUZETA HORIZONTAL 90 o CÓDIGO REF. 93.32.01 93.32.02 93.32.03 93.32.04 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 CURVA HORIZONTAL 90 o PESO 3,169 3,635 4,436 4,919 CÓDIGO REF. 93.31.29 93.31.30 93.31.31 93.31.32 / medidas em mm 93.31.85 93.31.86 93.31.87 93.31.88 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 PESO 2,572 2,993 3,880 4,389 CÓDIGO REF. 93.31.43 93.31.44 93.31.45 93.31.46 93.31.22 93.31.23 93.31.24 93.31.25 200x75 300x75 400x75 500x75 PESO 1,501 1,674 1,954 2,244 93.31.36 93.31.37 93.31.38 93.31.39 200x75 300x75 400x75 500x75 CÓDIGO REF. 93.31.57 93.31.58 93.31.59 93.31.60 1,210 1,309 1,480 1,667 93.31.50 93.31.51 93.31.52 93.31.53 200x75 300x75 400x75 500x75 / medidas em mm PESO 2,156 2,354 2,694 3,070 CÓDIGO REF. 93.31.66 93.31.67 93.31.68 93.31.69 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 PESO 3,010 3,159 3,416 3,695 / medidas em mm CURVA VERTICAL INTERNA 45o CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 CURVA VERTICAL DE DESCIDA PESO / medidas em mm CÓDIGO REF. 2,156 2,354 2,694 3,070 / medidas em mm CURVA VERTICAL EXTERNA 45o CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 PESO CURVA VERTICAL INTERNA 90o / medidas em mm CÓDIGO REF. 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 / medidas em mm CURVA HORIZONTAL 45 o CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 2,745 3,108 3,730 4,322 CURVA VERTICAL EXTERNA 90o - medidas em mm CÓDIGO REF. PESO / medidas em mm TE HORIZONTAL 90o CÓDIGO REF. 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 CURVA VERTICAL DE SUBIDA PESO 1,258 1,357 1,527 1,715 CÓDIGO REF. 93.31.62 93.31.63 93.31.64 93.31.65 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 PESO 3,010 3,159 3,414 3,695 / medidas em mm 243

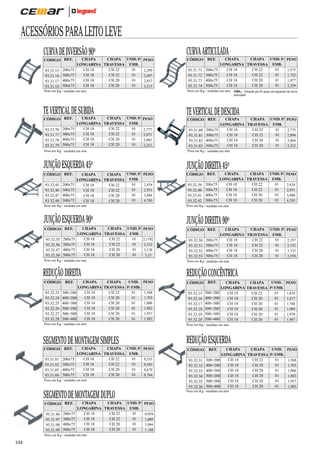

ACESSÓRIOS PARA LEITO LEVE CURVA DE INVERSÃO 90o CÓDIGO REF. 93.31.15 93.31.16 93.31.17 93.31.18 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 CURVA ARTICULADA PESO 2,299 2,497 2,837 3,213 CÓDIGO REF. 93.31.71 93.31.72 93.31.73 93.31.74 TE VERTICAL DE SUBIDA 93.31.76 93.31.77 93.31.78 93.31.79 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 2,775 2,875 3,045 3,233 CÓDIGO REF. 93.31.80 93.31.81 93.31.82 93.31.83 93.32.45 93.32.46 93.32.47 93.32.48 200x75 300x75 400x75 500x75 PESO 2,434 2,951 3,886 4,705 93.32.55 93.32.56 93.32.57 93.32.58 200x75 300x75 400x75 500x75 CÓDIGO REF. 93.32.39 93.32.40 93.32.41 93.32.42 PESO 2,1792 2,532 3,138 3,55 93.32.23 93.32.24 93.32.25 93.32.26 93.32.27 93.32.28 UNID. CHAPA CHAPA LONGARINA TRAVESSA P/ EMB. 01 CH 18 CH 22 300>200 01 CH 18 CH 20 400>200 01 CH 18 CH 20 400>300 01 CH 18 CH 20 500>200 01 CH 18 CH 20 500>300 01 CH 18 CH 20 500>400 CÓDIGO REF. 93.32.50 93.32.51 93.32.52 93.32.53 93.31.01 93.31.02 93.31.03 93.31.04 200x75 300x75 400x75 500x75 CÓDIGO REF. 1,568 1,703 1,806 1,882 1,957 1,985 93.32.15 93.32.16 93.32.17 93.32.18 93.32.19 93.32.20 300>200 400>200 400>300 500>200 500>300 500>400 93.31.96 93.31.97 93.31.98 93.31.99 200x75 300x75 400x75 500x75 / medidas em mm 244 PESO 2,197 2,532 3,132 3,558 UNID. CHAPA CHAPA LONGARINA TRAVESSA P/ EMB. 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 01 CH 18 CH 20 01 CH 18 CH 20 01 CH 18 CH 20 PESO 1,634 1,817 1,768 1,984 1,970 1,947 REDUÇÃO ESQUERDA PESO CÓDIGO 0,535 0,585 0,670 0,764 93.32.31 93.32.32 93.32.33 93.32.34 93.32.35 93.32.36 SEGMENTO DE MONTAGEM DUPLO CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 22 CH 18 01 CH 22 CH 18 01 CH 20 CH 18 01 CH 20 CH 18 / medidas em mm / medidas em mm CÓDIGO REF. 2,434 2,951 3,886 4,705 REDUÇÃO CONCÊNTRICA SEGMENTO DE MONTAGEM SIMPLES CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 200x75 300x75 400x75 500x75 PESO / medidas em mm CÓDIGO REF. PESO / medidas em mm REDUÇÃO DIREITA REF. 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 22 CH 18 01 CH 22 CH 18 01 CH 20 CH 18 01 CH 20 CH 18 JUNÇÃO DIREITA 90o / medidas em mm CÓDIGO 2,775 2,894 3,044 3,233 / medidas em mm JUNÇÃO ESQUERDA 90o CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 22 CH 18 01 CH 22 CH 18 01 CH 20 CH 18 01 CH 20 CH 18 PESO JUNÇÃO DIREITA 45o / medidas em mm CÓDIGO REF. 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 / medidas em mm JUNÇÃO ESQUERDA 45o CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 1,575 1,722 1,977 2,259 TE VERTICAL DE DESCIDA PESO / medidas em mm CÓDIGO REF. PESO / medidas em mm. OBS.: formado por 03 peças do segmento de curva articulado / medidas em mm CÓDIGO REF. 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 UNID. CHAPA CHAPA LONGARINA TRAVESSA P/ EMB. 01 CH 18 CH 22 300>200 01 CH 18 CH 20 400>200 01 CH 18 CH 20 400>300 01 CH 18 CH 20 500>200 01 CH 18 CH 20 500>300 01 CH 18 CH 20 500>400 REF. / medidas em mm PESO 0,959 1,009 1,094 1.188 PESO 1,568 1,703 1,806 1,882 1,957 1,985
ACESSÓRIOS PARA LEITO LEVE SEGMENTO DE MONTAGEM ARTICULADO SIMPLES CÓDIGO REF. 200x75 300x75 400x75 500x75 93.31.06 93.31.07 93.31.08 93.31.09 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 PESO 0,525 0,574 0,659 0,753 SEGMENTO DE MONTAGEM ARTICULADO DUPLO CÓDIGO REF. 93.31.10 93.31.11 93.31.12 93.31.13 / medidas em mm 200x75 300x75 400x75 500x75 93.32.67 93.32.68 93.32.69 93.32.70 PESO 0,348 0,458 0,563 0,696 CÓDIGO REF. 93.32.74 93.32.75 93.32.76 93.32.77 / medidas em mm CH 16 UNID. P/ PESO EMB. 10 0,128 CÓDIGO REF. CHAPA 93.32.91 TR-LLC CH 16 / medidas em mm CH 16 UNID. P/ PESO EMB. 10 0,162 CÓDIGO REF. 93.32.94 SSC-LLC CHAPA CH 16 CÓDIGO REF. 93.32.96 SFL-LLC GFL / medidas em mm CHAPA CH 13 UNID. P/ PESO EMB. 10 0,138 / medidas em mm GRAMPO DE FIXAÇÃO 93.34.78 CH 13 UNID. PESO P/ EMB. 10 0,129 SUPORTE FIXAÇÃO LATERAL UNID. P/ PESO EMB. 10 0,115 / medidas em mm CÓDIGO REF. CHAPA / medidas em mm SUPORTE SUSPENSÃO SIMPLES (UNHA) 93.32.95 SSS-LLC UNID. P/ PESO EMB. 10 0,128 SUPORTE SUSPENSÃO “C” CHAPA / medidas em mm CÓDIGO REF. 0,154 0,213 0,278 0,329 / medidas em mm TALA RETA ANGULAR 90 o 93.32.92 TR90º-LLC PESO TALA RETA CHAPA 93.32.90 TA-LLC REF. 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 / medidas em mm TALA ARTICULADA CÓDIGO 1,260 1,310 1,395 1,488 TERMINAL DE FECHAMENTO CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 CÓDIGO REF. PESO / medidas em mm ACOPLAMENTO PARA PAINEL CÓDIGO REF. 200x75 300x75 400x75 500x75 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 18 CH 22 01 CH 18 CH 22 01 CH 18 CH 20 01 CH 18 CH 20 PRESILHA GUIA CHAPA CH 13 UNID. P/ PESO EMB. 10 0,042 CÓDIGO REF. 93.34.79 CHAPA PGL / medidas em mm CH 13 UNID. P/ PESO EMB. 10 0,042 MÃO FRANCESA REFORÇADA CÓDIGO REF. CHAPA 93.34.88 93.34.89 93.34.80 93.34.81 93.34.82 MFRL 200 MFRL 300 MFRL 400 MFRL 500 MFRL 600 CH 13 CH 13 CH 13 CH 13 CH 13 / medidas em mm UNID. P/ EMB 10 10 10 10 10 PESO 1,566 1,912 2,302 2,628 2,993 DIVISOR “L” PERFURADO CÓDIGO REF. 93.32.93 DIV-LLC CHAPA CH 18 UNID. PESO P/ EMB. 01 2,113 / medidas em mm 245

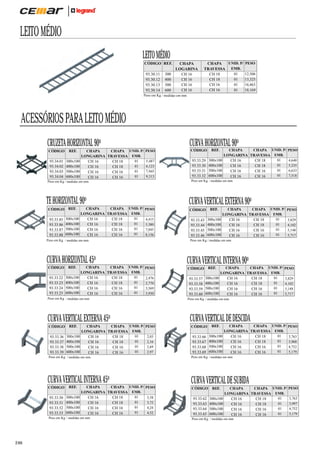

LEITO MÉDIO LEITO MÉDIO CÓDIGO REF. 93.30.11 93.30.12 93.30.13 93.30.14 300 400 500 600 CHAPA LOGARINA CH 16 CH 16 CH 16 CH 16 UNID. P/ CHAPA TRAVESSA EMB. 01 CH 18 01 CH 18 01 CH 16 CH 16 01 PESO 12,506 13,325 16,463 18,169 / medidas em mm ACESSÓRIOS PARA LEITO MÉDIO CURVA HORIZONTAL 90 o CRUZETA HORIZONTAL 90 o CÓDIGO REF. 93.34.01 93.34.02 93.34.03 93.34.04 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 PESO CÓDIGO 5,487 6,123 7,945 9,313 93.33.29 93.33.30 93.33.31 93.33.32 300x100 400x100 500x100 600x100 TE HORIZONTAL 90o REF. 93.33.85 93.33.86 93.33.87 93.33.88 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 PESO CÓDIGO REF. 4,415 5,380 7,045 8,156 93.33.43 93.33.44 93.33.45 93.33.46 300x100 400x100 500x100 600x100 93.33.22 93.33.23 93.33.24 93.33.25 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 PESO CÓDIGO REF. 2,476 2,770 3,569 3,930 93.33.57 93.33.58 93.33.59 93.33.60 300x100 400x100 500x100 600x100 93.33.36 93.33.37 93.33.38 93.33.39 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 93.33.50 93.33.51 93.33.52 93.33.53 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 / medidas em mm 246 PESO 3,829 4,102 5,148 5,717 CURVA VERTICAL DE DESCIDA CÓDIGO REF. 2,03 2,16 2,69 2,97 93.33.66 93.33.67 93.33.68 93.33.69 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 PESO 3,763 3,968 4,752 5,179 / medidas em mm CURVA VERTICAL INTERNA 45o REF. CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 PESO / medidas em mm CÓDIGO 3,829 4,102 5,148 5,717 / medidas em mm CURVA VERTICAL EXTERNA 45o REF. PESO CURVA VERTICAL INTERNA 90o / medidas em mm CÓDIGO CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 / medidas em mm CURVA HORIZONTAL 45 o REF. 4,640 5,235 6,633 7,518 CURVA VERTICAL EXTERNA 90o / medidas em mm CÓDIGO PESO / medidas em mm / medidas em mm CÓDIGO CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 REF. CURVA VERTICAL DE SUBIDA PESO CÓDIGO REF. 3,58 3,72 4,24 4,52 93.33.62 93.33.63 93.33.64 93.33.65 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 / medidas em mm PESO 3,763 3,997 4,752 5,179

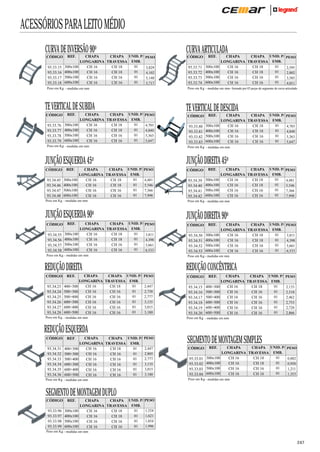

ACESSÓRIOS PARA LEITO MÉDIO CURVA DE INVERSÃO 90o CÓDIGO REF. 93.33.15 93.33.16 93.33.17 93.33.18 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 CURVA ARTICULADA PESO CÓDIGO REF. 3,829 4,102 5,148 5,717 93.33.71 93.33.72 93.33.73 93.33.74 300x100 400x100 500x100 600x100 TE VERTICAL DE SUBIDA REF. 93.33.76 93.33.77 93.33.78 93.33.79 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 CÓDIGO REF. 4,703 4,840 5,363 5,647 93.33.80 93.33.81 93.33.82 93.33.83 300x100 400x100 500x100 600x100 93.34.45 93.34.46 93.34.47 93.34.48 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 PESO CÓDIGO REF. 4,481 5,546 7,366 7,998 93.34.39 93.34.40 93.34.41 93.34.42 300x100 400x100 500x100 600x100 93.34.55 93.34.56 93.34.57 93.34.58 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 PESO CÓDIGO REF. 3,811 4,398 5,661 6,533 93.34.50 93.34.51 93.34.52 93.34.53 300x100 400x100 500x100 600x100 93.34.23 93.34.24 93.34.25 93.34.26 93.34.27 93.34.28 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 400>300 01 CH 16 500>300 CH 16 01 500>400 CH 16 CH 16 01 600>300 CH 16 CH 16 01 600>400 CH 16 CH 16 01 600>500 CH 16 CH 16 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 PESO 3,811 4,398 5,661 6,533 - medidas em mm REDUÇÃO CONCÊNTRICA REDUÇÃO DIREITA REF. CHAPA CHAPA UNID. P/ PESO LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 4,481 01 CH 16 CH 18 5,546 01 CH 16 CH 16 7,366 01 CH 16 CH 16 7,998 JUNÇÃO DIREITA 90o - medidas em mm CÓDIGO 4,703 4,840 5,363 5,647 - medidas em mm JUNÇÃO ESQUERDA 90o REF. PESO JUNÇÃO DIREITA 45o - medidas em mm CÓDIGO CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 - medidas em mm JUNÇÃO ESQUERDA 45o REF. 2,595 2,802 3,585 4,011 TE VERTICAL DE DESCIDA PESO - medidas em mm CÓDIGO PESO - medidas em mm- formado por 03 peças do segmento de curva articulado - medidas em mm CÓDIGO CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 PESO CÓDIGO 2,447 2,738 2,777 3,135 3,015 3,180 93.34.15 93.34.16 93.34.17 93.34.18 93.34.19 93.34.20 - medidas em mm CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 400>300 01 CH 16 500>300 CH 16 01 500>400 CH 16 CH 16 01 600>300 CH 16 CH 16 01 600>400 CH 16 CH 16 01 600>500 CH 16 CH 16 REF. PESO 2,133 2,510 2,462 2,753 2,720 2,866 - medidas em mm REDUÇÃO ESQUERDA CÓDIGO 93.34.31 93.34.32 93.34.33 93.34.34 93.34.35 93.34.36 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 400>300 01 CH 16 500>300 CH 16 01 500>400 CH 16 CH 16 01 600>300 CH 16 CH 16 01 600>400 CH 16 CH 16 01 600>500 CH 16 CH 16 REF. PESO 2,447 2,805 2,777 3,135 3,015 3,180 SEGMENTO DE MONTAGEM SIMPLES CÓDIGO REF. 93.33.01 93.33.02 93.33.03 93.33.04 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 PESO 0,882 0,950 1,211 1,353 - medidas em mm - medidas em mm SEGMENTO DE MONTAGEM DUPLO CÓDIGO REF. 93.33.96 93.33.97 93.33.98 93.33.99 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 PESO 1,524 1,621 1,854 1,996 - medidas em mm 247

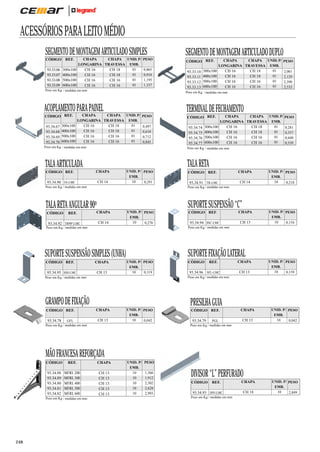

ACESSÓRIOS PARA LEITO MÉDIO SEGMENTO DE MONTAGEM ARTICULADO SIMPLES CÓDIGO REF. 300x100 400x100 500x100 600x100 93.33.06 93.33.07 93.33.08 93.33.09 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 PESO 0,865 0,934 1,195 1,337 / medidas em mm 93.34.67 93.34.68 93.34.69 93.34.70 300x100 400x100 500x100 600x100 CÓDIGO REF. 93.33.10 93.33.11 93.33.12 93.33.13 300x100 400x100 500x100 600x100 PESO 0,497 0,610 0,712 0,845 CÓDIGO REF. 93.34.74 93.34.75 93.34.76 93.34.77 / medidas em mm CH 14 UNID. P/ PESO EMB. 10 0,291 CÓDIGO REF. 93.34.91 TR-LMC / medidas em mm CH 14 UNID. P/ PESO EMB. 10 0,276 CHAPA CH 13 CÓDIGO REF. 93.34.94 SSC-LMC GFL / medidas em mm CHAPA CH 13 UNID. P/ PESO EMB. 10 0,154 REF. CÓDIGO 93.34.96 SFL-LMC CHAPA CH 13 UNID. P/ PESO EMB. 10 0,159 / medidas em mm GRAMPO DE FIXAÇÃO 93.34.78 CH 14 UNID. P/ PESO EMB. 10 0,218 SUPORTE FIXAÇÃO LATERAL UNID. P/ PESO EMB. 10 0,119 / medidas em mm CÓDIGO REF. CHAPA / medidas em mm SUPORTE SUSPENSÃO SIMPLES (UNHA) 93.34.95 SSS-LMC 0,281 0,357 0,440 0,539 SUPORTE SUSPENSÃO “C” CHAPA / medidas em mm CÓDIGO REF. PESO / medidas em mm TALA RETA ANGULAR 90 o 93.34.92 TR90º-LMC 300x100 400x100 500x100 600x100 CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 TALA RETA CHAPA 93.34.90 TA-LMC REF. 2,061 2,129 2,390 2,533 / medidas em mm TALA ARTICULADA CÓDIGO PESO TERMINAL DE FECHAMENTO CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 CÓDIGO REF. CHAPA CHAPA UNID. P/ LONGARINA TRAVESSA EMB. 01 CH 16 CH 18 01 CH 16 CH 18 01 CH 16 CH 16 01 CH 16 CH 16 / medidas em mm ACOPLAMENTO PARA PAINEL CÓDIGO REF. SEGMENTO DE MONTAGEM ARTICULADO DUPLO PRESILHA GUIA CHAPA CH 13 UNID. P/ PESO EMB. 10 0,042 CÓDIGO REF. 93.34.79 PGL / medidas em mm CHAPA CH 13 UNID. P/ PESO EMB. 10 0,042 MÃO FRANCESA REFORÇADA CÓDIGO REF. CHAPA 93.34.88 93.34.89 93.34.80 93.34.81 93.34.82 MFRL 200 MFRL 300 MFRL 400 MFRL 500 MFRL 600 CH 13 CH 13 CH 13 CH 13 CH 13 / medidas em mm 248 UNID. P/ EMB. 10 10 10 10 10 PESO 1,566 1,912 2,302 2,628 2,993 DIVISOR “L” PERFURADO CÓDIGO REF. 93.34.93 DIV-LMC / medidas em mm CHAPA CH 18 UNID. P/ PESO EMB. 10 2,849

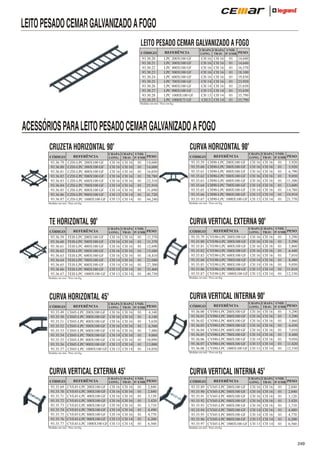

LEITO PESADO CEMAR GALVANIZADO A FOGO LEITO PESADO CEMAR GALVANIZADO A FOGO CÓDIGO 93.30.20 93.30.21 93.30.22 93.30.23 93.30.24 93.30.25 93.30.26 93.30.27 93.30.28 93.30.29 CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO REFERÊNCIA LPC 200X100 GF LPC 300X100 GF LPC 400X100 GF LPC 500X100 GF LPC 600X100 GF LPC 700X100 GF LPC 800X100 GF LPC 900X100 GF LPC 1000X100 GF LPC 1000X75 GF CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 14 01 01 01 01 01 01 01 01 01 01 14,640 14,640 16,370 18,100 19,830 23,920 25,650 33,630 35,790 35,790 Medidas em mm / Peso em Kg ACESSÓRIOS PARA LEITO PESADO CEMAR GALVANIZADO A FOGO CRUZETA HORIZONTAL 90o CÓDIGO 93.36.79 93.36.80 93.36.81 93.36.82 93.36.83 93.36.84 93.36.85 93.36.86 93.36.87 REFERÊNCIA CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CZH-LPC 200X100 GF CZH-LPC 300X100 GF CZH-LPC 400X100 GF CZH-LPC 500X100 GF CZH-LPC 600X100 GF CZH-LPC 700X100 GF CZH-LPC 800X100 GF CZH-LPC 900X100 GF CZH-LPC 1000X100 GF CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 14,600 14,600 16,050 20,780 22,510 25,910 31,690 41,720 44,240 CÓDIGO 93.36.59 93.36.60 93.36.61 93.36.62 93.36.63 93.36.64 93.36.65 93.36.66 93.36.67 REFERÊNCIA CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 TEH-LPC 200X100 GF TEH-LPC 300X100 GF TEH-LPC 400X100 GF TEH-LPC 500X100 GF TEH-LPC 600X100 GF TEH-LPC 700X100 GF TEH-LPC 800X100 GF TEH-LPC 900X100 GF TEH-LPC 1000X100 GF CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 11,370 11,370 12,690 15,680 18,410 22,040 27,300 35,460 40,730 CURVA HORIZONTAL 45o REFERÊNCIA CH45-LPC 200X100 GF CH45-LPC 300X100 GF CH45-LPC 400X100 GF CH45-LPC 500X100 GF CH45-LPC 600X100 GF CH45-LPC 700X100 GF CH45-LPC 800X100 GF CH45-LPC 900X100 GF CH45-LPC 1000X100 GF CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 4,140 4,140 5,630 6,560 7,480 9,060 10,090 13,000 14,850 CURVA VERTICAL EXTERNA 45o REFERÊNCIA CVE45-LPC 200X100 GF CVE45-LPC 300X100 GF CVE45-LPC 400X100 GF CVE45-LPC 500X100 GF CVE45-LPC 600X100 GF CVE45-LPC 700X100 GF CVE45-LPC 800X100 GF CVE45-LPC 900X100 GF CVE45-LPC 1000X100 GF Medidas em mm / Peso em Kg CH90-LPC 200X100 GF CH90-LPC 300X100 GF CH90-LPC 400X100 GF CH90-LPC 500X100 GF CH90-LPC 600X100 GF CH90-LPC 700X100 GF CH90-LPC 800X100 GF CH90-LPC 900X100 GF CH90-LPC 1000X100 GF CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 5,920 5,920 6,790 9,050 11,500 13,600 14,780 19,910 21,770 CURVA VERTICAL EXTERNA 90o CÓDIGO 93.35.79 93.35.80 93.35.81 93.35.82 93.35.83 93.35.84 93.35.85 93.35.86 93.35.87 REFERÊNCIA CVE90-LPC 200X100 GF CVE90-LPC 300X100 GF CVE90-LPC 400X100 GF CVE90-LPC 500X100 GF CVE90-LPC 600X100 GF CVE90-LPC 700X100 GF CVE90-LPC 800X100 GF CVE90-LPC 900X100 GF CVE90-LPC 1000X100 GF CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 5,290 5,290 5,860 6,440 7,010 8,480 9,050 11,810 12,530 CURVA VERTICAL INTERNA 90o CÓDIGO 93.36.00 93.36.01 93.36.02 93.36.03 93.36.04 93.36.05 93.36.06 93.36.07 93.36.08 REFERÊNCIA CVI90-LPC 200X100 GF CVI90-LPC 300X100 GF CVI90-LPC 400X100 GF CVI90-LPC 500X100 GF CVI90-LPC 600X100 GF CVI90-LPC 700X100 GF CVI90-LPC 800X100 GF CVI90-LPC 900X100 GF CVI90-LPC 1000X100 GF CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 5,290 5,290 5,860 6,430 7,010 8,480 9,050 11,820 12,530 Medidas em mm / Peso em Kg Medidas em mm / Peso em Kg CÓDIGO 93.35.69 93.35.70 93.35.71 93.35.72 93.35.73 93.35.74 93.35.75 93.35.76 93.35.77 REFERÊNCIA Medidas em mm / Peso em Kg Medidas em mm / Peso em Kg CÓDIGO 93.35.49 93.35.50 93.35.51 93.35.52 93.35.53 93.35.54 93.35.55 93.35.56 93.35.57 CÓDIGO 93.35.59 93.35.60 93.35.61 93.35.62 93.35.63 93.35.64 93.35.65 93.35.66 93.35.67 Medidas em mm / Peso em Kg Medidas em mm / Peso em Kg TE HORIZONTAL 90o CURVA HORIZONTAL 90o CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 2,840 2,840 3,130 3,420 3,710 4,490 4,770 6,200 6,560 CURVA VERTICAL INTERNA 45o CÓDIGO 93.35.89 93.35.90 93.35.91 93.35.92 93.35.93 93.35.94 93.35.95 93.35.96 93.35.97 REFERÊNCIA CVI45-LPC 200X100 GF CVI45-LPC 300X100 GF CVI45-LPC 400X100 GF CVI45-LPC 500X100 GF CVI45-LPC 600X100 GF CVI45-LPC 700X100 GF CVI45-LPC 800X100 GF CVI45-LPC 900X100 GF CVI45-LPC 1000X100 GF CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 2,840 2,840 3,120 3,420 3,710 4,480 4,770 6,200 6,560 Medidas em mm / Peso em Kg 249

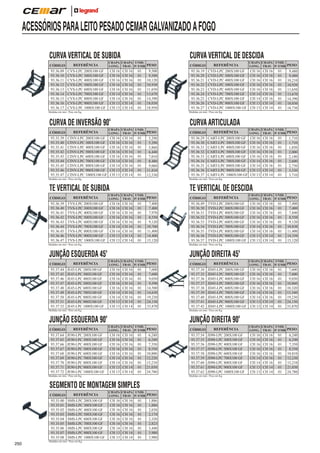

ACESSÓRIOS PARA LEITO PESADO CEMAR GALVANIZADO A FOGO CURVA VERTICAL DE SUBIDA CÓDIGO 93.36.09 93.36.10 93.36.11 93.36.12 93.36.13 93.36.14 93.36.15 93.36.16 93.36.17 CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO REFERÊNCIA CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CVS-LPC 200X100 GF CVS-LPC 300X100 GF CVS-LPC 400X100 GF CVS-LPC 500X100 GF CVS-LPC 600X100 GF CVS-LPC 700X100 GF CVS-LPC 800X100 GF CVS-LPC 900X100 GF CVS-LPC 1000X100 GF CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 9,500 9,500 10,120 10,930 11,650 13,670 14,390 18,030 18,950 Medidas em mm / Peso em Kg CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO REFERÊNCIA CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CINV-LPC 200X100 GF CINV-LPC 300X100 GF CINV-LPC 400X100 GF CINV-LPC 500X100 GF CINV-LPC 600X100 GF CINV-LPC 700X100 GF CINV-LPC 800X100 GF CINV-LPC 900X100 GF CINV-LPC 1000X100 GF CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 5,290 5,290 5,860 6,440 7,010 8,480 9,060 11,810 12,530 Medidas em mm / Peso em Kg CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO REFERÊNCIA CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 TVS-LPC 200X100 GF TVS-LPC 300X100 GF TVS-LPC 400X100 GF TVS-LPC 500X100 GF TVS-LPC 600X100 GF TVS-LPC 700X100 GF TVS-LPC 800X100 GF TVS-LPC 900X100 GF TVS-LPC 1000X100 GF CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 7,400 7,400 7,970 8,550 9,120 10,760 11,400 14,400 15,120 Medidas em mm / Peso em Kg JUNÇÃO ESQUERDA 45 REFERÊNCIA CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 JE45-LPC 200X100 GF JE45-LPC 300X100 GF JE45-LPC 400X100 GF JE45-LPC 500X100 GF JE45-LPC 600X100 GF JE45-LPC 700X100 GF JE45-LPC 800X100 GF JE45-LPC 900X100 GF JE45-LPC 1000X100 GF CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 7,600 7,600 9,030 9,590 14,500 14,630 19,230 24,130 33,870 Medidas em mm / Peso em Kg JUNÇÃO ESQUERDA 90 REFERÊNCIA JE90-LPC 200X100 GF JE90-LPC 300X100 GF JE90-LPC 400X100 GF JE90-LPC 500X100 GF JE90-LPC 600X100 GF JE90-LPC 700X100 GF JE90-LPC 800X100 GF JE90-LPC 900X100 GF JE90-LPC 1000X100 GF CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 6,240 6,240 7,350 8,550 10,800 12,220 15,210 21,030 24,780 Medidas em mm / Peso em Kg 250 REFERÊNCIA SMS-LPC 200X100 GF SMS-LPC 300X100 GF SMS-LPC 400X100 GF SMS-LPC 500X100 GF SMS-LPC 600X100 GF SMS-LPC 700X100 GF SMS-LPC 800X100 GF SMS-LPC 900X100 GF SMS-LPC 1000X100 GF Medidas em mm / Peso em Kg CURVA ARTICULADA CÓDIGO 93.36.29 93.36.30 93.36.31 93.36.32 93.36.33 93.36.34 93.36.35 93.36.36 93.36.37 REFERÊNCIA CART-LPC 200X100 GF CART-LPC 300X100 GF CART-LPC 400X100 GF CART-LPC 500X100 GF CART-LPC 600X100 GF CART-LPC 700X100 GF CART-LPC 800X100 GF CART-LPC 900X100 GF CART-LPC 1000X100 GF CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 9,480 9,480 10,210 10,920 11,650 13,670 14,390 18,030 18,730 CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 1,710 1,710 1,850 2,000 2,140 2,600 2,750 3,530 3,710 TE VERTICAL DE DESCIDA CÓDIGO 93.36.49 93.36.50 93.36.51 93.36.52 93.36.53 93.36.54 93.36.55 93.36.56 93.36.57 REFERÊNCIA TVD-LPC 200X100 GF TVD-LPC 300X100 GF TVD-LPC 400X100 GF TVD-LPC 500X100 GF TVD-LPC 600X100 GF TVD-LPC 700X100 GF TVD-LPC 800X100 GF TVD-LPC 900X100 GF TVD-LPC 1000X100 GF JUNÇÃO DIREITA 45o CÓDIGO 93.37.34 93.37.35 93.37.36 93.37.37 93.37.38 93.37.39 93.37.40 93.37.41 93.37.42 REFERÊNCIA JD45-LPC 200X100 GF JD45-LPC 300X100 GF JD45-LPC 400X100 GF JD45-LPC 500X100 GF JD45-LPC 600X100 GF JD45-LPC 700X100 GF JD45-LPC 800X100 GF JD45-LPC 900X100 GF JD45-LPC 1000X100 GF JUNÇÃO DIREITA 90o CÓDIGO 93.37.54 93.37.55 93.37.56 93.37.57 93.37.58 93.37.59 93.37.60 93.37.61 93.37.62 REFERÊNCIA JD90-LPC 200X100 GF JD90-LPC 300X100 GF JD90-LPC 400X100 GF JD90-LPC 500X100 GF JD90-LPC 600X100 GF JD90-LPC 700X100 GF JD90-LPC 800X100 GF JD90-LPC 900X100 GF JD90-LPC 1000X100 GF Medidas em mm / Peso em Kg SEGMENTO DE MONTAGEM SIMPLES CÓDIGO 93.35.00 93.35.01 93.35.02 93.35.03 93.35.04 93.35.05 93.35.06 93.35.07 93.35.08 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 7,400 7,400 7,840 8,550 9,120 10,830 11,400 14,350 15,120 CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 7,600 7,600 9,030 10,860 10,320 13,340 19,230 24,130 33,870 Medidas em mm / Peso em Kg o CÓDIGO 93.37.64 93.37.65 93.37.66 93.37.67 93.37.68 93.37.69 93.37.70 93.37.71 93.37.72 CVD-LPC 200X100 GF CVD-LPC 300X100 GF CVD-LPC 400X100 GF CVD-LPC 500X100 GF CVD-LPC 600X100 GF CVD-LPC 700X100 GF CVD-LPC 800X100 GF CVD-LPC 900X100 GF CVD-LPC 1000X100 GF CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO Medidas em mm / Peso em Kg o CÓDIGO 93.37.44 93.37.45 93.37.46 93.37.47 93.37.48 93.37.49 93.37.50 93.37.51 93.37.52 REFERÊNCIA Medidas em mm / Peso em Kg TE VERTICAL DE SUBIDA CÓDIGO 93.36.39 93.36.40 93.36.41 93.36.42 93.36.43 93.36.44 93.36.45 93.36.46 93.36.47 CÓDIGO 93.36.19 93.36.20 93.36.21 93.36.22 93.36.23 93.36.24 93.36.25 93.36.26 93.36.27 Medidas em mm / Peso em Kg CURVA DE INVERSÃO 90o CÓDIGO 93.35.39 93.35.40 93.35.41 93.35.42 93.35.43 93.35.44 93.35.45 93.35.46 93.35.47 CURVA VERTICAL DE DESCIDA CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 1,886 1,886 2,030 2,174 2,320 2,823 3,440 3,980 3,980 CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 6,240 6,240 7,350 8,550 10,810 12,230 15,210 21,030 24,780

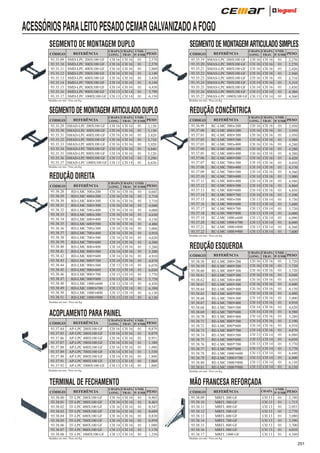

ACESSÓRIOS PARA LEITO PESADO CEMAR GALVANIZADO A FOGO SEGMENTO DE MONTAGEM DUPLO CÓDIGO 93.35.09 93.35.10 93.35.11 93.35.12 93.35.13 93.35.14 93.35.15 93.35.16 93.35.17 REFERÊNCIA SMD-LPC 200X100 GF SMD-LPC 300X100 GF SMD-LPC 400X100 GF SMD-LPC 500X100 GF SMD-LPC 600X100 GF SMD-LPC 700X100 GF SMD-LPC 800X100 GF SMD-LPC 900X100 GF SMD-LPC 1000X100 GF CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 2,570 2,570 2,860 3,140 3,430 4,140 4,430 5,790 6,150 Medidas em mm / Peso em Kg REFERÊNCIA SMAD-LPC 200X100 GF SMAD-LPC 300X100 GF SMAD-LPC 400X100 GF SMAD-LPC 500X100 GF SMAD-LPC 600X100 GF SMAD-LPC 700X100 GF SMAD-LPC 800X100 GF SMAD-LPC 900X100 GF SMAD-LPC 1000X100 GF CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 3,130 3,130 3,420 3,710 3,920 4,840 5,120 5,290 6,630 Medidas em mm / Peso em Kg REDUÇÃO DIREITA CÓDIGO 93.38.28 93.38.29 93.38.30 93.38.31 93.38.32 93.38.33 93.38.34 93.38.35 93.38.36 93.38.37 93.38.38 93.38.39 93.38.40 93.38.41 93.38.42 93.38.43 93.38.44 93.38.45 93.38.46 93.38.47 93.38.48 93.38.49 93.38.50 93.38.51 REFERÊNCIA RD-LMC 300 200 RD-LMC 400 200 RD-LMC 400 300 RD-LMC 500 300 RD-LMC 500 400 RD-LMC 600 300 RD-LMC 600 400 RD-LMC 600 500 RD-LMC 700 300 RD-LMC 700 400 RD-LMC 700 500 RD-LMC 700 600 RD-LMC 800 400 RD-LMC 800 500 RD-LMC 800 600 RD-LMC 800 700 RD-LMC 900 500 RD-LMC 900 600 RD-LMC 900 700 RD-LMC 900 800 RD-LMC 1000 600 RD-LMC 1000 700 RD-LMC 1000 800 RD-LMC 1000 900 CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 0,045 3,710 3,710 4,040 4,000 4,630 4,150 4,480 5,000 4,910 4,620 4,580 5,280 5,200 4,910 4,870 6,070 6,030 5,770 5,770 6,430 6,390 6,130 6,130 Medidas em mm / Peso em Kg ACOPLAMENTO PARA PAINEL CÓDIGO 93.37.84 93.37.85 93.37.86 93.37.87 93.37.88 93.37.89 93.37.90 93.37.91 93.37.92 REFERÊNCIA AP-LPC 200X100 GF AP-LPC 300X100 GF AP-LPC 400X100 GF AP-LPC 500X100 GF AP-LPC 600X100 GF AP-LPC 700X100 GF AP-LPC 800X100 GF AP-LPC 900X100 GF AP-LPC 1000X100 GF CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 0,879 0,879 0,951 1,180 1,480 1,530 1,840 1,860 1,860 Medidas em mm / Peso em Kg REFERÊNCIA TF-LPC 200X100 GF TF-LPC 300X100 GF TF-LPC 400X100 GF TF-LPC 500X100 GF TF-LPC 600X100 GF TF-LPC 700X100 GF TF-LPC 800X100 GF TF-LPC 900X100 GF TF-LPC 1000X100 GF Medidas em mm / Peso em Kg REFERÊNCIA SMAS-LPC 200X100 GF SMAS-LPC 300X100 GF SMAS-LPC 400X100 GF SMAS-LPC 500X100 GF SMAS-LPC 600X100 GF SMAS-LPC 700X100 GF SMAS-LPC 800X100 GF SMAS-LPC 900X100 GF SMAS-LPC 1000X100 GF CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 2,270 2,270 2,420 2,560 2,710 3,310 3,450 4,380 4,560 REDUÇÃO CONCÊNTRICA CÓDIGO 93.36.99 93.37.00 93.37.01 93.37.02 93.37.03 93.37.04 93.37.05 93.37.06 93.37.07 93.37.08 93.37.09 93.37.10 93.37.11 93.37.12 93.37.13 93.37.14 93.37.15 93.37.16 93.37.17 93.37.18 93.37.19 93.37.20 93.37.21 93.37.22 REFERÊNCIA RC-LMC 300 200 RC-LMC 400 200 RC-LMC 400 300 RC-LMC 500 300 RC-LMC 500 400 RC-LMC 600 300 RC-LMC 600 400 RC-LMC 600 500 RC-LMC 700 300 RC-LMC 700 400 RC-LMC 700 500 RC-LMC 700 600 RC-LMC 800 400 RC-LMC 800 500 RC-LMC 800 600 RC-LMC 800 700 RC-LMC 900 500 RC-LMC 900 600 RC-LMC 900 700 RC-LMC 900 800 RC-LMC 1000 600 RC-LMC 1000 700 RC-LMC 1000 800 RC-LMC 1000 900 CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 3,950 3,950 3,950 3,980 4,240 4,280 4,380 4,420 4,650 4,570 4,560 3,900 4,940 4,860 4,850 5,100 5,730 5,680 5,720 6,000 6,090 6,040 6,360 7,600 Medidas em mm / Peso em Kg REDUÇÃO ESQUERDA CÓDIGO 93.38.58 93.38.59 93.38.60 93.38.61 93.38.62 93.38.63 93.38.64 93.38.65 93.38.66 93.38.67 93.38.68 93.38.69 93.38.70 93.38.71 93.38.72 93.38.73 93.38.74 93.38.75 93.38.76 93.38.77 93.38.78 93.38.79 93.38.80 93.38.81 REFERÊNCIA RE-LMC 300 200 RE-LMC 400 200 RE-LMC 400 300 RE-LMC 500 300 RE-LMC 500 400 RE-LMC 600 300 RE-LMC 600 400 RE-LMC 600 500 RE-LMC 700 300 RE-LMC 700 400 RE-LMC 700 500 RE-LMC 700 600 RE-LMC 800 400 RE-LMC 800 500 RE-LMC 800 600 RE-LMC 800 700 RE-LMC 900 500 RE-LMC 900 600 RE-LMC 900 700 RE-LMC 900 800 RE-LMC 1000 600 RE-LMC 1000 700 RE-LMC 1000 800 RE-LMC 1000 900 CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 CH 14 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 3,720 3,720 3,720 4,040 4,010 4,600 4,150 4,480 5,000 4,910 4,620 4,580 5,280 5,190 4,910 4,870 6,080 6,030 5,770 5,770 6,440 6,400 6,130 6,130 Medidas em mm / Peso em Kg TERMINAL DE FECHAMENTO CÓDIGO 93.38.00 93.38.01 93.38.02 93.38.03 93.38.04 93.38.05 93.38.06 93.38.07 93.38.08 CÓDIGO 93.35.19 93.35.20 93.35.21 93.35.22 93.35.23 93.35.24 93.35.25 93.35.26 93.35.27 Medidas em mm / Peso em Kg SEGMENTO DE MONTAGEM ARTICULADO DUPLO CÓDIGO 93.35.29 93.35.30 93.35.31 93.35.32 93.35.33 93.35.34 93.35.35 93.35.36 93.35.37 SEGMENTO DE MONTAGEM ARTICULADO SIMPLES CHAPA CHAPA UNID. LONG. TRAV. P/ EMB PESO CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 CH 13 CH 13 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 16 CH 14 CH 14 01 01 01 01 01 01 01 01 01 0,465 0,465 0,547 0,680 0,830 0,950 1,080 1,170 1,250 MÃO FRANCESA REFORÇADA CÓDIGO 93.38.09 93.38.10 93.38.11 93.38.12 93.38.13 93.38.14 93.38.15 93.38.16 93.38.17 REFERÊNCIA MRFL 200 GF MRFL 300 GF MRFL 400 GF MRFL 500 GF MRFL 600 GF MRFL 700 GF MRFL 800 GF MRFL 900 GF MRFL 1000 GF UNID. CHAPA P/ EMB PESO CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 CH 13 01 01 01 01 01 01 01 01 01 2,180 1,715 2,055 2,770 3,080 3,390 3,700 4,010 4,340 Medidas em mm / Peso em Kg 251

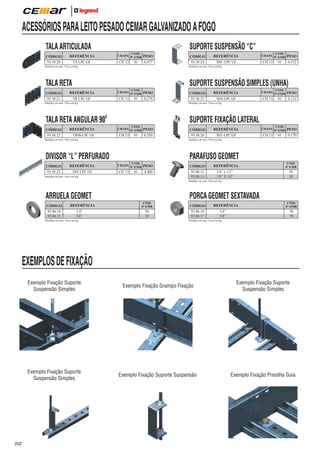

ACESSÓRIOS PARA LEITO PESADO CEMAR GALVANIZADO A FOGO TALA ARTICULADA CÓDIGO 93.38.20 REFERÊNCIA TA-LPC GF UNID. CHAPA P/ EMB PESO CH 13 01 0,477 Medidas em mm / Peso em Kg TALA RETA CÓDIGO 93.38.21 REFERÊNCIA TR-LPC GF CÓDIGO 93.38.22 REFERÊNCIA TR90-LPC GF UNID. CHAPA P/ EMB PESO CH 13 01 0,270 CÓDIGO 93.38.23 REFERÊNCIA DIV-LPC GF REFERÊNCIA UNID. CHAPA P/ EMB PESO CH 13 SSC-LPC GF 01 0,152 SUPORTE SUSPENSÃO SIMPLES (UNHA) CÓDIGO 93.38.25 REFERÊNCIA UNID. CHAPA P/ EMB PESO CH 13 SSS-LPC GF 01 0,132 Medidas em mm / Peso em Kg UNID. CHAPA P/ EMB PESO CH 13 01 0,350 Medidas em mm / Peso em Kg DIVISOR “L” PERFURADO CÓDIGO 93.38.24 Medidas em mm / Peso em Kg Medidas em mm / Peso em Kg TALA RETA ANGULAR 90O SUPORTE SUSPENSÃO “C” SUPORTE FIXAÇÃO LATERAL CÓDIGO 93.38.26 REFERÊNCIA UNID. CHAPA P/ EMB PESO CH 13 SFL-LPC GF 01 0,170 Medidas em mm / Peso em Kg UNID. CHAPA P/ EMB PESO CH 13 01 4,460 Medidas em mm / Peso em Kg PARAFUSO GEOMET CÓDIGO 93.86.12 93.86.13 REFERÊNCIA UNID. P/ EMB 1/4” x 1/2” 3/8” X 1/2” 50 50 Medidas em mm / Peso em Kg ARRUELA GEOMET CÓDIGO 93.86.10 93.86.11 REFERÊNCIA 1/4” 3/8” Medidas em mm / Peso em Kg UNID. P/ EMB 50 50 PORCA GEOMET SEXTAVADA CÓDIGO 93.86.16 93.86.17 REFERÊNCIA 1/4” 3/8” UNID. P/ EMB 50 50 Medidas em mm / Peso em Kg EXEMPLOS DE FIXAÇÃO Exemplo Fixação Suporte Suspensão Simples Exemplo Fixação Suporte Suspensão Simples Exemplo Fixação Suporte Suspensão Simples 252 Exemplo Fixação Grampo Fixação Exemplo Fixação Suporte Suspensão Exemplo Fixação Presilha Guia

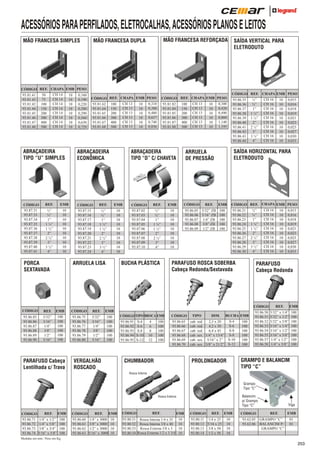

ACESSÓRIOS PARA PERFILADOS, ELETROCALHAS, ACESSÓRIOS PLANOS E LEITOS MÃO FRANCESA SIMPLES CÓDIGO REF. CHAPA EMB PESO CH 14 50 10 93.81.41 0,160 CH 14 75 10 93.81.43 0,190 CH 14 10 93.81.42 100 0,220 CH 14 10 93.81.44 150 0,280 CH 14 10 93.81.45 200 0,290 CH 14 10 93.81.46 300 0,560 CH 14 10 93.81.47 400 0,630 CH 14 10 93.81.48 500 0,729 ABRAÇADEIRA TIPO “U” SIMPLES CÓDIGO 93.87.31 93.87.33 93.87.34 93.87.35 93.87.36 93.87.37 93.87.38 93.87.39 93.87.40 93.87.41 REF. EMB ½” ¾” 1” 1 ¼” 1 ½” 2” 2 ½” 3” 3 ½” 4” 10 10 10 10 10 10 10 10 10 10 CÓDIGO REF. CHAPA EMB PESO 0,310 CH 13 10 93.81.62 100 0,380 CH 13 10 93.81.64 150 0,480 CH 13 10 93.81.65 200 0,657 CH 13 10 93.81.66 300 0,740 CH 13 10 93.81.67 400 0,836 CH 13 10 93.81.68 500 CÓDIGO 93.87.15 93.87.16 93.87.17 93.87.18 93.87.19 93.87.20 93.87.21 93.87.22 93.87.23 93.87.24 REF. EMB ½” ¾” 1” 1 ¼” 1 ½” 2” 2 ½” 3” 3 ½” 4” 10 10 10 10 10 10 10 10 10 10 REF. CÓDIGO REF. CHAPA EMB PESO CH 16 10 0,015 ½” 93.86.35 CH 16 10 0,016 ¾” 93.86.36 CH 16 10 0,018 1” 93.86.37 CH 16 10 0,019 93.86.38 1 ¼” CH 16 10 0,021 93.86.39 1 ½” CH 16 10 0,023 2” 93.86.40 CH 16 10 0,025 93.86.41 2 ½” CH 16 10 0,027 3” 93.86.42 CH 16 10 0,030 93.86.43 3 ½” CH 16 10 0,033 4” 93.86.44 CÓDIGO 10 10 10 10 10 10 10 10 10 BUCHA PLÁSTICA SAÍDA HORIZONTAL PARA ELETRODUTO ARRUELA DE PRESSÃO EMB ½” ¾” 1” 1 ¼” 1 ½” 2” 2 ½” 3” 4” CÓDIGO 93.87.02 93.87.03 93.87.04 93.87.05 93.87.06 93.87.07 93.87.08 93.87.09 93.87.10 SAÍDA VERTICAL PARA ELETRODUTO CÓDIGO REF. CHAPA EMB PESO 0,300 100 CH 13 10 93.81.82 0,420 150 CH 13 10 93.81.84 0,490 200 CH 13 10 93.81.85 0,860 300 CH 13 10 93.81.86 1,140 400 CH 13 10 93.81.87 1,195 500 CH 13 10 93.81.88 ABRAÇADEIRA TIPO “D” C/ CHAVETA ABRAÇADEIRA ECONÔMICA ARRUELA LISA PORCA SEXTAVADA MÃO FRANCESA REFORÇADA MÃO FRANCESA DUPLA REF. CÓDIGO REF. CHAPA EMB PESO CH 16 10 0,015 ½” 93.86.21 CH 16 10 0,016 ¾” 93.86.22 CH 16 10 0,018 1” 93.86.23 CH 16 10 0,019 93.86.24 1 ¼” CH 16 10 0,021 93.86.25 1 ½” CH 16 10 0,023 2” 93.86.26 CH 16 10 0,025 93.86.27 2 ½” CH 16 10 0,027 3” 93.86.28 CH 16 10 0,030 93.86.29 3 ½” CH 16 10 0,033 4” 93.86.30 EMB 93.86.05 5/32” ZB 100 93.86.06 3/16” ZB 100 93.86.07 1/4” ZB 100 93.86.08 3/8” ZB 100 93.86.09 1/2” ZB 100 PARAFUSO ROSCA SOBERBA Cabeça Redonda/Sextavada PARAFUSO Cabeça Redonda CÓDIGO CÓDIGO REF. EMB CÓDIGO REF. EMB 93.86.85 93.86.86 93.86.87 93.86.88 93.86.89 93.86.90 5/32” 3/16” 1/4” 3/8” 1/2” 5/16” 100 100 100 100 100 100 93.86.75 93.86.76 93.86.77 93.86.78 93.86.79 93.86.80 5/32” 3/16” 1/4” 3/8” 1/2” 5/16” 100 100 100 100 100 100 PARAFUSO Cabeça Lentilhada c/ Trava CÓDIGO TIPO BROCA EMB 93.86.91 93.86.92 93.86.93 93.86.94 93.86.95 S-4 S-6 S-8 S-10 S-12 100 100 100 100 100 4 6 8 10 12 CÓDIGO 93.86.65 93.86.66 93.86.67 93.86.68 93.86.69 93.86.70 CHUMBADOR VERGALHÃO ROSCADO TIPO DIM. BUCHA EMB S-4 S-6 S-8 S-8 S-10 S-12 cab. red. 2,5 x 20 cab. red. 4,2 x 30 cab. red. 6,4 x 45 cab. sex. 1/4” x 13/4” cab. sex. 5/16” x 2” cab. sex. 3/8” x 21/2” PROLONGADOR 100 100 100 100 100 100 REF. EMB 93.86.50 93.86.51 93.86.52 93.86.53 93.86.54 93.86.55 93.86.57 93.86.58 5/32” x 1/4” 5/32” x 1/2” 5/32” x 5/8” 3/16” x 1/4” 3/16” x 1/2” 3/16” x 5/8” 1/4” x 1/2” 1/4” x 5/8” 100 100 100 100 100 100 100 100 GRAMPO E BALANCIM TIPO “C” Rosca Interna Grampo Tipo “C” Balancim p/ Grampo Tipo “C” Rosca Externa REF. EMB CÓDIGO 93.86.71 1/4” x 1/2” 100 93.86.72 1/4” x 5/8” 100 93.86.73 3/8” x 3/4” 100 93.86.74 5/16” x 5/8” 100 CÓDIGO REF. EMB 93.86.60 93.86.61 93.86.62 93.86.63 1/4” x 3000 3/8” x 3000 1/2” x 3000 5/16” x 3000 10 10 10 10 CÓDIGO REF. 93.80.51 Rosca Interna 1/4 x 35 93.80.52 Rosca Interna 3/8 x 40 93.80.53 Rosca Externa 3/8 x 3 93.80.54 Rosca Externa 1/2 x 3 3/4 EMB 10 10 10 10 CÓDIGO REF. 93.80.11 1/4 x 25 93.80.12 5/16 x 25 93.80.13 3/8 x 50 93.80.14 1/2 x 50 EMB CÓDIGO 10 10 10 10 93.62.05 93.62.06 Viga REF. GRAMPO “C” BALANCIM P/ GRAMPO “C” EMB 01 01 Medidas em mm / Peso em Kg 253
